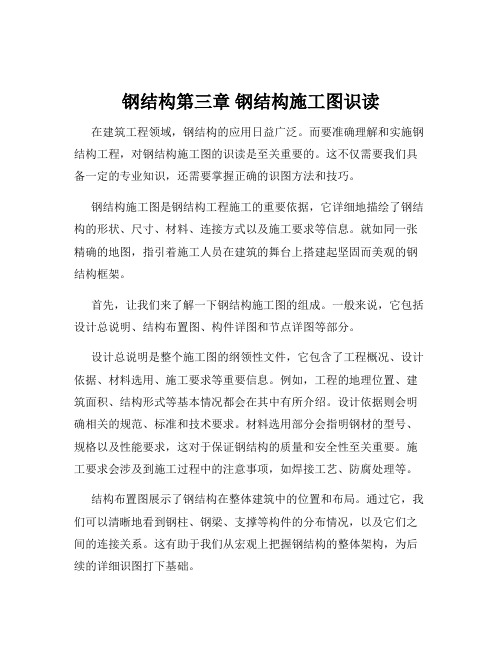

钢结构第三章钢结构施工图识读在建筑工程领域，钢结构的应用日益广泛。
而要准确理解和实施钢结构工程，对钢结构施工图的识读是至关重要的。
这不仅需要我们具备一定的专业知识，还需要掌握正确的识图方法和技巧。
钢结构施工图是钢结构工程施工的重要依据，它详细地描绘了钢结构的形状、尺寸、材料、连接方式以及施工要求等信息。
就如同一张精确的地图，指引着施工人员在建筑的舞台上搭建起坚固而美观的钢结构框架。
首先，让我们来了解一下钢结构施工图的组成。
一般来说，它包括设计总说明、结构布置图、构件详图和节点详图等部分。
设计总说明是整个施工图的纲领性文件，它包含了工程概况、设计依据、材料选用、施工要求等重要信息。
例如，工程的地理位置、建筑面积、结构形式等基本情况都会在其中有所介绍。
设计依据则会明确相关的规范、标准和技术要求。
材料选用部分会指明钢材的型号、规格以及性能要求，这对于保证钢结构的质量和安全性至关重要。
施工要求会涉及到施工过程中的注意事项，如焊接工艺、防腐处理等。
结构布置图展示了钢结构在整体建筑中的位置和布局。
通过它，我们可以清晰地看到钢柱、钢梁、支撑等构件的分布情况，以及它们之间的连接关系。
这有助于我们从宏观上把握钢结构的整体架构，为后续的详细识图打下基础。
构件详图则是对每个钢结构构件的详细描绘。
它会给出构件的形状、尺寸、孔洞位置和大小等具体信息。
比如钢梁的截面形状、长度、翼缘和腹板的厚度等都会在详图中精确标注。
施工人员根据这些详细的尺寸和形状进行加工和制作，以确保构件的准确性。
节点详图则重点展示了构件之间连接节点的构造和做法。
节点是钢结构中非常关键的部位，它的连接质量直接影响到结构的稳定性和安全性。
节点详图会清晰地显示出螺栓的数量、规格，焊缝的形式、尺寸等重要信息。
在识读钢结构施工图时，我们要有一定的顺序和方法。
一般来说，先看设计总说明，了解工程的总体情况和要求。
然后看结构布置图，掌握钢结构的整体布局。
接下来再仔细研究构件详图和节点详图，对每个构件和节点的细节做到心中有数。
钢结构工程施工图的识读方法一、施工图的分类与编排顺序1.施工图的分类一套完整的施工图按各专业内容不同，包括以下几方面内容：（1）图纸目录。
说明各专业图纸的名称、张数和图号顺序，其目的是为了便于找图纸。
（2）设计说明。
主要说明工程概况和设计依据。
包括建筑面积、工程造价，有关的地质、水文、气象资料，建筑标准、荷载等级、抗震要求，采暖通风及照明要求，主要施工技术和材料使用等。
（3）建筑施工图（简称建施）。
它的基本图纸包括总平面图，建筑平、立、剖面图等；它的建筑详图包括墙身剖面图、浴厕详图、楼梯详图、门窗详图及门窗表，以及各种装修、构造做法、说明等。
在建筑施工图的标题栏内均注写建施××号，可供查阅。
（4）结构施工图（简称结施）。
它的基本图纸包括：基础平面图、屋顶结构平面图、楼层结构平面图、楼梯结构详图等；它的结构详图有：基础详图，梁、板、柱等构件详图及节点详图等。
在结构施工图的标题内均注写结施××号，可供查阅。
（5）设别施工图（简称设施）。
设备施工图包括三部分专业图纸：1给排水施工图。
主要表达给水排水管道的不知何设备安装。
图纸包括平面图、系统图、详图等。
2采暖通风施工图。
主要表达供暖通风的布置和设备的安装。
图纸包括平面图、系统图、安装详图等。
3电气施工图。
主要表达电气线路布置和接线原理图。
图纸包括平面图、系统图、接线原理图以及详图等。
在这些图纸的标题栏内分别注写水施××号，暖施××号，电施××号，以便查阅。
2.施工图的编排顺序《房屋建筑制图统一标准》（GB/T50001-2001）对工程施工图的编排顺序做了如下规定，“工程图纸应按照专业顺序编排。
一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图……各专业的图纸，应该按图纸内容的主次关系，逻辑关系，有序排列。
”二、建筑施工图的识读1.总平面图的识读将拟建工程四周一定范围内的拟建、新建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况，用水平投影方法和相应的图例所画出来的图样，称为总平面图。
钢结构施工图识读一、引言随着现代建筑技术的不断发展，钢结构在建筑工程中的应用越来越广泛。
钢结构施工图是指导工程施工的重要技术文件，因此，正确理解和识读钢结构施工图对于保证工程质量、提高施工效率具有重要意义。
本文将介绍钢结构施工图的基本要素、识读方法和注意事项。
二、钢结构施工图基本要素1、图纸目录：列出图纸的名称、编号和页数，方便查找和阅读。
2、设计说明：对钢结构的设计要求、施工工艺、材料规格等进行详细说明。
3、平面图：显示钢结构的平面布置，包括钢柱、钢梁、支撑等构件的位置和尺寸。
4、立面图：显示钢结构的立面布置，包括各层钢柱、钢梁、支撑等构件的相对位置和尺寸。
5、剖面图：显示钢结构的内部结构，包括各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、节点详图：显示钢结构的节点构造，包括钢柱与钢梁的连接节点、支撑与钢柱的连接节点等。
7、材料表：列出钢结构所需材料的规格、数量和使用部位，方便材料采购和施工管理。
8、施工工艺流程图：列出钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。
三、钢结构施工图识读方法1、熟悉图纸目录：首先阅读图纸目录，了解图纸的组成和内容，为后续阅读做好准备。
2、仔细阅读设计说明：设计说明是钢结构施工的重要依据，要认真阅读并理解其中的要求和规定。
3、理解平面图：阅读平面图时，要重点钢柱、钢梁、支撑等主要构件的位置和尺寸，理解各构件之间的关系。
4、分析立面图：阅读立面图时，要重点各层钢柱、钢梁、支撑等构件的相对位置和尺寸，了解结构的垂直关系。
5、研究剖面图：阅读剖面图时，要重点钢结构的内部结构，了解各层钢柱、钢梁、支撑等构件的连接方式和构造细节。
6、详读节点详图：节点详图是钢结构施工的关键部分，要认真阅读并理解各节点的构造和连接方式。
7、掌握材料表：阅读材料表时，要了解所需材料的规格、数量和使用部位，为材料采购和施工管理提供依据。
8、理解施工工艺流程图：阅读施工工艺流程图时，要了解钢结构施工的工艺流程，包括钢构件的制作、运输、安装等环节。

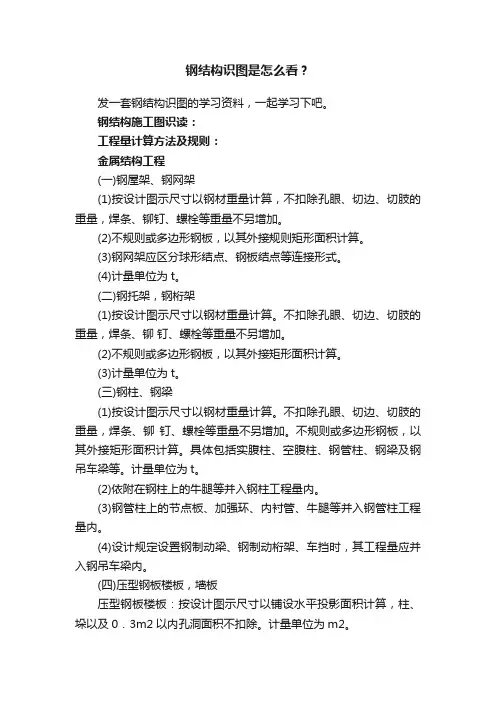

钢结构识图是怎么看？发一套钢结构识图的学习资料，一起学习下吧。
钢结构施工图识读：工程量计算方法及规则：金属结构工程(一)钢屋架、钢网架(1)按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接规则矩形面积计算。
(3)钢网架应区分球形结点、钢板结点等连接形式。
(4)计量单位为t。
(二)钢托架，钢桁架(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
(3)计量单位为t。
(三)钢柱、钢梁(1)按设计图示尺寸以钢材重量计算。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
不规则或多边形钢板，以其外接矩形面积计算。
具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。
计量单位为t。
(2)依附在钢柱上的牛腿等并入钢柱工程量内。
(3)钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。
(4)设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。
(四)压型钢板楼板，墙板压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0．3m2以内孔洞面积不扣除。
计量单位为m2。
压型钢板墙板：按设计图示尺寸以铺挂面积计算。
0．3m2以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。
计量单位为m2。
压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。
(五)钢构件钢构件一般计算规则如下：(1)按设计图示尺寸以钢材重量计算。
如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。
不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
(2)不规则或多边形钢板，以其外接矩形面积计算。
计量单位为t。
(六)金属网按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。
