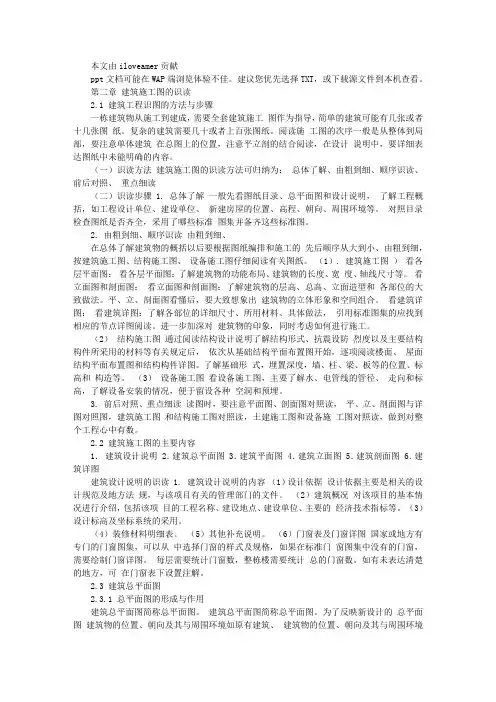

第二章建筑施工图的识读2.1 建筑工程识图的方法与步骤一栋建筑物从施工到建成，需要全套建筑施工图作为指导，简单的建筑可能有几张或者十几张图纸。
复杂的建筑需要几十或者上百张图纸。
阅读施工图的次序一般是从整体到局部，要注意单体建筑在总图上的位置，注意平立剖的结合阅读，在设计说明中，要详细表达图纸中未能明确的内容。
（一）识读方法建筑施工图的识读方法可归纳为：总体了解、由粗到细、顺序识读、前后对照、重点细读（二）识读步骤 1. 总体了解一般先看图纸目录、总平面图和设计说明，了解工程概括，如工程设计单位、建设单位、新建房屋的位置、高程、朝向、周围环境等。
对照目录检查图纸是否齐全，采用了哪些标准图集并备齐这些标准图。
2. 由粗到细、顺序识读由粗到细、在总体了解建筑物的概括以后要根据图纸编排和施工的先后顺序从大到小、由粗到细，按建筑施工图、结构施工图、设备施工图仔细阅读有关图纸。
（1）. 建筑施工图）看各层平面图：看各层平面图：了解建筑物的功能布局、建筑物的长度、宽度、轴线尺寸等。
看立面图和剖面图：看立面图和剖面图：了解建筑物的层高、总高、立面造型和各部位的大致做法。
平、立、剖面图看懂后，要大致想象出建筑物的立体形象和空间组合。
看建筑详图：看建筑详图：了解各部位的详细尺寸、所用材料、具体做法，引用标准图集的应找到相应的节点详图阅读。
进一步加深对建筑物的印象，同时考虑如何进行施工。
（2）结构施工图通过阅读结构设计说明了解结构形式、抗震设防烈度以及主要结构构件所采用的材料等有关规定后，依次从基础结构平面布置图开始，逐项阅读楼面、屋面结构平面布置图和结构构件详图。
了解基础形式，埋置深度，墙、柱、梁、板等的位置、标高和构造等。
（3）设备施工图看设备施工图，主要了解水、电管线的管径、走向和标高，了解设备安装的情况，便于留设各种空洞和预埋。
建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。
在具体施工中，需要根据设计要求和施工实际情况来正确理解和应用这些施工图。
下面将结合具体的施工图例子，详细介绍建筑工程施工图识读的方法和要点。
1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。
它一般包括建筑全平面图、地下室平面图、各楼层平面图等。
平面图上标注了建筑物的主要构造和布局情况，比如墙体厚度、柱网布置、楼板厚度等。
同时，平面图还标注了建筑物的主体尺寸和空间布置，比如房间的大小、门窗的位置等。
例如，在一张平面图中，我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。
在施工中，施工人员需要根据这些尺寸和位置信息来准确施工，保证建筑物的结构和布局符合设计要求。
此外，在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。
建筑标高一般是指建筑物的地面标高，结构标高是指建筑物的结构构件标高。
正确理解这些标高信息对于建筑物的高度和结构设计非常重要。
2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸，它展示了建筑物的垂直截面，反映了建筑物的外观、形式和风格。
立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。
通过立面图，我们可以看到建筑物的外观设计和构造，包括立面上的窗户、外墙饰面、构件连接等信息。
在施工中，施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工，保证建筑物的外观符合设计要求。
某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。
在施工中，施工人员需要按照这些信息来选择合适的幕墙材料和窗户，确保建筑物的外观和节能性能符合设计要求。
3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸，它展示了建筑物的纵向构造情况，反映了建筑物的内部结构和材料组成。
剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。
通过剖面图，我们可以看到建筑物的内部结构、材料组成和构造细节，比如墙体和楼板的截面形状、结构柱和梁的位置等。
建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图。
在前期还应提供岩土工程详细勘察报告。
施工图的图示方法与常用符号1）比例建筑的形体庞大而复杂，绘图时需要用各种不同的比例，对于整座建筑物和建筑局部详图一般缩小画出。
常用比例的选用见下表：2）定位轴线及编号3）标高符号4）索引符号与详图符号5）常用建筑材料图例（二）、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。
2、房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例绘制的建筑详图来进行表达。
3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。
4、为了使建筑施工图中的各图样重点突出、活泼美观，采用了多种线型来绘制。
施工总说明1）施工说明：主要说明工程的设计概况，工程做法中采用的标准图集代号，以及在施工图中不易用图样而必须采用文字加以表达的内容，如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。
2）工程做法表：是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
是现场施工和备料、施工监理、工程预决算的重要技术文件。
3）门窗表：一栋房屋所使用的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺寸规格等相应内容，以备施工预算所需。
总平面图总平面图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图比例。
建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。
建筑总平面图的绘制比例一般采用1：500、1：1000、1：2000。
3. 表明标高。
建筑物首层地面标高、室外地坪标高。

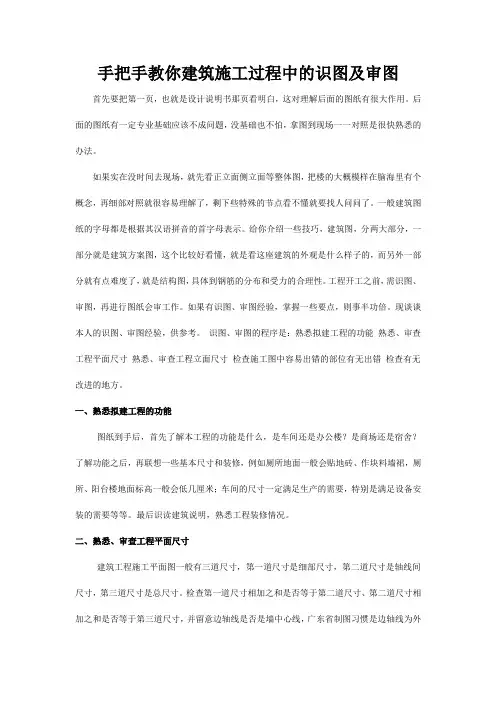

手把手教你建筑施工过程中的识图及审图首先要把第一页，也就是设计说明书那页看明白，这对理解后面的图纸有很大作用。
后面的图纸有一定专业基础应该不成问题，没基础也不怕，拿图到现场一一对照是很快熟悉的办法。
如果实在没时间去现场，就先看正立面侧立面等整体图，把楼的大概模样在脑海里有个概念，再细部对照就很容易理解了，剩下些特殊的节点看不懂就要找人问问了。
一般建筑图纸的字母都是根据其汉语拼音的首字母表示。
给你介绍一些技巧，建筑图，分两大部分，一部分就是建筑方案图，这个比较好看懂，就是看这座建筑的外观是什么样子的，而另外一部分就有点难度了，就是结构图，具体到钢筋的分布和受力的合理性。
工程开工之前，需识图、审图，再进行图纸会审工作。
如果有识图、审图经验，掌握一些要点，则事半功倍。
现谈谈本人的识图、审图经验，供参考。
识图、审图的程序是：熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。
一、熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼？是商场还是宿舍？了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖、作块料墙裙，厕所、阳台楼地面标高一般会低几厘米；车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等。
最后识读建筑说明，熟悉工程装修情况。
二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，广东省制图习惯是边轴线为外墙外边线。
识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装、设备工艺、第二次装修施工图，检查它们是否一致。
熟悉本层平面尺寸后，审查是否满足使用要求，例如检查房间平面布置是否方便使用、采光通风是否良好等。

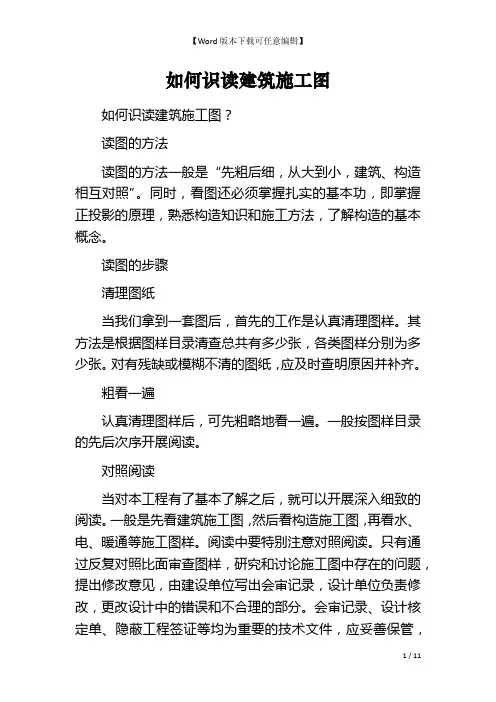

如何识读建筑施工图如何识读建筑施工图？读图的方法读图的方法一般是“先粗后细，从大到小，建筑、构造相互对照”。
同时，看图还必须掌握扎实的基本功，即掌握正投影的原理，熟悉构造知识和施工方法，了解构造的基本概念。
读图的步骤清理图纸当我们拿到一套图后，首先的工作是认真清理图样。
其方法是根据图样目录清查总共有多少张，各类图样分别为多少张。
对有残缺或模糊不清的图纸，应及时查明原因并补齐。
粗看一遍认真清理图样后，可先粗略地看一遍。
一般按图样目录的先后次序开展阅读。
对照阅读当对本工程有了基本了解之后，就可以开展深入细致的阅读。
一般是先看建筑施工图，然后看构造施工图，再看水、电、暖通等施工图样。
阅读中要特别注意对照阅读。
只有通过反复对照比面审查图样，研究和讨论施工图中存在的问题，提出修改意见，由建设单位写出会审记录，设计单位负责修改，更改设计中的错误和不合理的部分。
会审记录、设计核定单、隐蔽工程签证等均为重要的技术文件，应妥善保管，作为施工决算的依据。
读图的检验通过对一套施工图的识读，对它是否已掌握了呢？检验的方法，这就看我们头脑中是否已将施工图中的平面图形看成具有立体感的建筑形象。
如果对图中任何一个构件或配件均可指出它的部位和构造做法，对图中局部的构件与整体的连接方法、相互关系已了解得一清二楚，对图中分散在各张图样上的图形已能连成一个整体的形象，那么就证明我们已经看懂了这套施工图。
生活水池的防水施工的注意事项生活水池从卫生角度要求其构造不能和大气接触，外面的水不能流进去，也不能漏水。
出于上述述理由，作为水池考虑，与其它水池相比，防水设计更显得非常重要。
使用的材料在卫生方面要可靠，就是说防水材料的成分不能发生溶于水而引起水质污染的情况，防水材料料要使用卫生福利部规定的标被合格产品。
另外，水质也必须符合自来水法的要求。
对于现在市场上的许多防水材料，特别在现场，两种成分发生反应的材料必须完全混合好，万―反应不充分，在水中有游离物质就要影响人身安康，则是个大问题，所以使用时要特别注意。

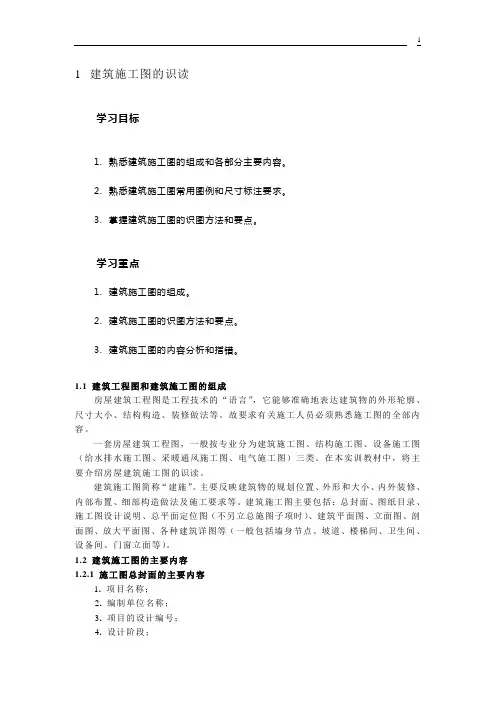

1建筑施工图的识读学习目标1.熟悉建筑施工图的组成和各部分主要内容。
2.熟悉建筑施工图常用图例和尺寸标注要求。
3.掌握建筑施工图的识图方法和要点。
学习重点1.建筑施工图的组成。
2.建筑施工图的识图方法和要点。
3.建筑施工图的内容分析和指错。
1.1 建筑工程图和建筑施工图的组成房屋建筑工程图是工程技术的“语言”，它能够准确地表达建筑物的外形轮廓、尺寸大小、结构构造、装修做法等。
故要求有关施工人员必须熟悉施工图的全部内容。
一套房屋建筑工程图，一般按专业分为建筑施工图、结构施工图、设备施工图（给水排水施工图、采暖通风施工图、电气施工图）三类。
在本实训教材中，将主要介绍房屋建筑施工图的识读。
建筑施工图简称“建施”。
主要反映建筑物的规划位置、外形和大小、内外装修、内部布置、细部构造做法及施工要求等。
建筑施工图主要包括：总封面、图纸目录、施工图设计说明、总平面定位图（不另立总施图子项时）、建筑平面图、立面图、剖面图、放大平面图、各种建筑详图等（一般包括墙身节点、坡道、楼梯间、卫生间、设备间、门窗立面等）。
1.2 建筑施工图的主要内容1.2.1 施工图总封面的主要内容1. 项目名称；2. 编制单位名称；3.项目的设计编号；4.设计阶段；5.编制单位法定代表人、技术总负责人和项目总负责人的姓名及签字或授权盖章；6.编制年月（即出图年、月）。
1.2.2 图纸目录的主要内容先列新绘制图纸目录，后列选用的标准图或重复利用图。
标准图：分为国家标准图、地方标准图以及设计单位通用图。
重复利用图：多是利用本设计单位其他工程项目的部分图纸，应随新绘图纸出图并在目录中列出，写明项目的设计号、项目名称、图别、图号、图名，以免差错。
1.2.3 施工图设计说明的主要内容1. 本子项工程施工图设计的依据性文件、批文和相关规范。
2.项目概况内容一般应包括建筑名称、建设地点、建设单位、建筑面积、建筑基底面积、建筑工程等级、设计使用年限、建筑层数和建筑高度、防火设计建筑分类和耐火等级、人防工程防护等级、屋面防水等级、地下室防水等级、抗震设防烈度等，以及能反映建筑规模的主要技术经济指标，如住宅的套型和套数（包括每套的建筑面积、使用面积、阳台建筑面积。

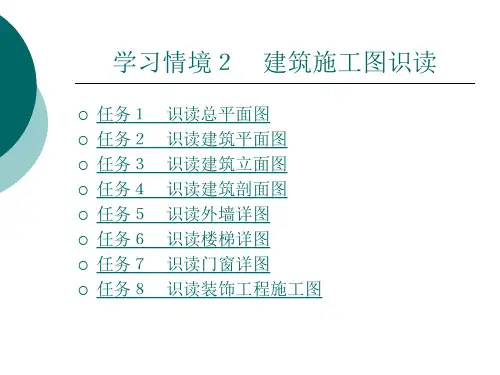

《建筑工程图绘制与识读》学习领域课程标准一、学习领域课程描述建筑立面图、建筑剖面图和建筑详图，穿插相应的构造知识）；�结构施工图（结构制图标准、钢筋混凝土框架建筑结构施工图、钢筋混凝土平面整体表示法）；�设备施工图（给水排水制图标准、暖通空调制图标准和建筑电气制图标准、给水排水施工图、采暖通风施工图和建筑电气施工图）；�CAD软件绘图基本知识（用CAD软件绘制建筑竣工图）；二、学习情境划分及描述1．学习情境划分7.轴测投影2建筑施工图绘制与识读1.建筑制图标准18（10）2.建筑施工图首页3.建筑总平面图的绘制与识读4.建筑平面图的绘制与识读5.建筑立面图的绘制与识读6.建筑剖面图的绘制与识读7.建筑详图的绘制与识读3结构施工图绘制与识读1.结构施工图概述10（4）2.钢筋混凝土框架建筑结构施工图的绘制（1）.传统结构施工图的绘制与识读（2）.钢筋混凝土平面整体表示法4设备施工图绘制与识读1.设备施工图概述122.给水排水施工图的绘制与识读3.采暖通风施工图的绘制与识读4.建筑电器施工图的绘制与识读5CAD软件绘图基本知识1.CAD基础知识18（16）2.基本绘图命令3.基本编辑命令4.文字与尺寸标注实训项目（集中一周）：用CAD软件绘制建筑竣工图1.竣工图概述30 2.CAD绘制竣工图四、考核方式建立过程考评（任务考评）与期末考评（课程考评）相结合的方法，强调过程考评的重要性。
情景情景1情景2情景3情景4情景5情景6考核方式笔试实操实操实操实操实操权重153********合计100。
