项目十一 建筑施工图的识读与绘制

建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。

在具体施工中，需要根据设计要求和施工实际情况来正确理解和应用这些施工图。

下面将结合具体的施工图例子，详细介绍建筑工程施工图识读的方法和要点。

1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。

它一般包括建筑全平面图、地下室平面图、各楼层平面图等。

平面图上标注了建筑物的主要构造和布局情况，比如墙体厚度、柱网布置、楼板厚度等。

同时，平面图还标注了建筑物的主体尺寸和空间布置，比如房间的大小、门窗的位置等。

例如，在一张平面图中，我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。

在施工中，施工人员需要根据这些尺寸和位置信息来准确施工，保证建筑物的结构和布局符合设计要求。

此外，在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。

建筑标高一般是指建筑物的地面标高，结构标高是指建筑物的结构构件标高。

正确理解这些标高信息对于建筑物的高度和结构设计非常重要。

2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸，它展示了建筑物的垂直截面，反映了建筑物的外观、形式和风格。

立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。

通过立面图，我们可以看到建筑物的外观设计和构造，包括立面上的窗户、外墙饰面、构件连接等信息。

在施工中，施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工，保证建筑物的外观符合设计要求。

某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。

在施工中，施工人员需要按照这些信息来选择合适的幕墙材料和窗户，确保建筑物的外观和节能性能符合设计要求。

3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸，它展示了建筑物的纵向构造情况，反映了建筑物的内部结构和材料组成。

剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。

通过剖面图，我们可以看到建筑物的内部结构、材料组成和构造细节，比如墙体和楼板的截面形状、结构柱和梁的位置等。

建筑工程施工图的识读方法
建筑工程施工图的识读方法包括以下几步：
1.了解图纸标准：建筑工程施工图是按照国际标准或国家标准制作的，可以在图纸上查看详细信息，例如图纸的名称、编号、比例和尺寸等。

2.了解图例：图例是施工图中一些常用元素的图形符号的说明，包括墙体、门窗、结构构件、管道、设备等。

3.了解基础图纸：基础图纸是建筑工程施工图的基础，包括地形图、地下管线图等。

需要整体把握基础图纸的内容，以便了解建筑的施工情况。

4.了解平面图：平面图是建筑施工图的主体部分，它显示了建筑物的分层布置和各层的平面布局，包括墙壁、窗户、门、楼梯、电梯和管道等。

需要注意平面图的比例尺、正北方向和地形面高度等要素。

5.了解立面图：立面图是建筑物的侧面图，它描述了建筑物的外观和细节，包括墙体、窗户、檐口和屋顶等。

需要特别注意立面图的比例尺和视线方向。

6.了解细节图：细节图是建筑物中的一些细节和装饰的详细展示，包括门窗、楼梯、装饰板、铁艺等。

细节图需要仔细观察，以便了解施工过程中需要注意的问题。

7.了解构造图：构造图是建筑物的结构和构造的图纸。

需要特别注意构造图的比例尺、设计荷载、材料规格等要素。

8.熟悉施工图的样式：施工图一般分为图集、标准图和施工详图等。

需要了解每种类型的图样式和实际应用中的使用情况。

建筑施工图的识读，平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。

建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图。

在前期还应提供岩土工程详细勘察报告。

施工图的图示方法与常用符号1）比例建筑的形体庞大而复杂，绘图时需要用各种不同的比例，对于整座建筑物和建筑局部详图一般缩小画出。

常用比例的选用见下表：2）定位轴线及编号3）标高符号4）索引符号与详图符号5）常用建筑材料图例（二）、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。

2、房屋的平、立、剖面图采用小比例绘制，对无法表达清楚的部分，采用大比例绘制的建筑详图来进行表达。

3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。

4、为了使建筑施工图中的各图样重点突出、活泼美观，采用了多种线型来绘制。

施工总说明1）施工说明：主要说明工程的设计概况，工程做法中采用的标准图集代号，以及在施工图中不易用图样而必须采用文字加以表达的内容，如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。

2）工程做法表：是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。

是现场施工和备料、施工监理、工程预决算的重要技术文件。

3）门窗表：一栋房屋所使用的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺寸规格等相应内容，以备施工预算所需。

总平面图总平面图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。

2. 图例、名称和绘图比例。

建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。

建筑总平面图的绘制比例一般采用1：500、1：1000、1：2000。

3. 表明标高。

建筑物首层地面标高、室外地坪标高。

建筑工程施工图识读方法一、施工图识读方法在识读建筑工程施工图时，应掌握正确的识读方法和步骤，按照“了解总体、顺序看图、前后对照、重点细读”的方法来看图。

（1）了解总体。

拿到建筑工程施工图后首先要看目录、总平面图和施工总说明，以大致了解工程的概况，如工程设计单位、建设单位、新建工程项目所在的位置、周围环境、施工技术要求等。

对照目录检查图纸是否齐全，采用了哪些标准图集，并准备齐这些标准图集。

然后看建筑平、立、剖面图，大体上想象一下建筑物的立体形象及内部布置。

（2）顺序看图。

在总体了解建筑物的情况以后，根据施工的先后顺序，从基础到墙体（或柱）、结构的平面布置以及各专业的相互联系和制约、建筑构造及装修的顺序等都要仔细阅读有关图纸。

试着看图1-1和图1-2所示的各层平面图。

（3）前后对照。

在看建筑工程施工图时，要注意平面图与立面图和剖面图对照着看，建筑施工图和结构施工图对照着看，土建施工图与设备施工图对照着看，对整个工程施工情况及技术要求做到心中有数。

（4）重点细读。

根据的专业不同，要读的重点也就不同，在对整个工程情况了解之后，再对专业重点地细读，并将遇到的问题记录下来及时向设计部门反映；必要时可形成文件发给设计部门。

1-1 首层平面图图1-2 二层平面图二、标准图集的查阅（1）标准图查阅方法说明。

建筑工程施工图中，有些建筑构配件、节点详图（材料与做法）等，常选自某种标准图集或通用图集。

这些被选定的图样也是工程施工图的组成部分，目前使用的标准图集种类很多，现将有关查阅方法说明如下：1）经国家批准的通用标准图集，可在全国范围内使用。

2）经各省、市、自治区地方有关部门批准的通用标准图集，主要供本地区使用。

3）由各设计单位编制的标准图集，主要供本单位设计使用。

全国通用的标准图集，通常采用“J×××”或“建×××”代号，表示建筑标准配件类的图集；用“G×××”或“结×××”代号，表示结构标准构件类的图集。

施工图的绘制与识读一、建筑施工图、结构施工图的绘制步骤与方法1.建筑施工图、结构施工图的绘制步骤与方法(1)施工图绘制的一般步骤与方法对于不同的项目,其施工图绘制步骤与方法并不完全相同,但其总的规律是:先整体、后局部,即先画全局性的图纸,再画详图;先骨架、后细部,即一张图纸先画整体骨架,再画细部;先底稿、后加深,即先打底稿,经反复核查无误后,再正式出图:先画图、后标注,即绘图时一般先把图画完,然后再注写数字和文字。

一般而言,建筑施工图、结构施工图可按下列步骤与方法绘制。

1)确定绘制图样的数量根据房屋的形状、平面布置和构造的复杂程度,以及施工的具体要求,决定绘制哪些图样。

对施工图的内容和数量要作全面的安排,防止重复和遗漏。

2)选择合适的比例在保证图样能清楚表达其内容的情况下,根据不同图样的不同要求选用不同的比例。

建筑制图、结构制图中选用的各种比例,宜符合表3-13、表3-14的规定。

3)进行合理的图面布置图面布置包括图样、图名、尺寸、文字说明及表格等,应做到主次分明、排列适当、表达清晰。

在图纸幅面许可的情况下,尽量保持各图之间的投影关系,或将同类型的、内容关系密切的图样,集中在一张或顺序连续的几张图纸上,以便对照查阅。

若画在同一张图纸时,各图样间应符合等量关系,如平面图与立面图应长对正,立面图与剖面图应高平齐,平面图与剖面图应宽相等。

4)绘制图样绘制图样时,应先绘制全局性的图样,再绘制详图。

例如绘制建筑施工图,一般按平面图→立面图→剖面图→详图的顺序进行;绘制结构施工图时,一般按基础平面图→基础详图→结构平面布置图→结构详图的顺序进行。

2)主要图样的画法步骤1)建筑平面图①选比例和布图,画轴线。

②画墙、柱、门、窗。

③画细部,如入口台阶、散水、门的开启方向等。

④画剖切位置线、尺寸线,安排注字位置。

⑤标注局部详图索引符号。

⑥注写尺寸、文字。

2)建筑剖面图①画室内外地坪线、墙身轴线、轮廓线、屋面线。

②画被剖切的轮廓线,如地面、门窗洞口、楼面、屋面的轮廓线等。

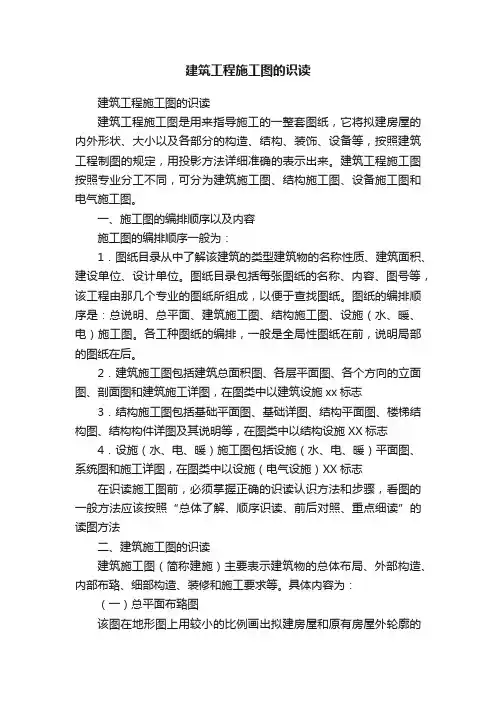

建筑工程施工图的识读建筑工程施工图的识读建筑工程施工图是用来指导施工的一整套图纸，它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等，按照建筑工程制图的规定，用投影方法详细准确的表示出来。

建筑工程施工图按照专业分工不同，可分为建筑施工图、结构施工图、设备施工图和电气施工图。

一、施工图的编排顺序以及内容施工图的编排顺序一般为：1．图纸目录从中了解该建筑的类型建筑物的名称性质、建筑面积、建设单位、设计单位。

图纸目录包括每张图纸的名称、内容、图号等，该工程由那几个专业的图纸所组成，以便于查找图纸。

图纸的编排顺序是：总说明、总平面、建筑施工图、结构施工图、设施（水、暖、电）施工图。

各工种图纸的编排，一般是全局性图纸在前，说明局部的图纸在后。

2．建筑施工图包括建筑总面积图、各层平面图、各个方向的立面图、剖面图和建筑施工详图，在图类中以建筑设施xx标志3．结构施工图包括基础平面图、基础详图、结构平面图、楼梯结构图、结构构件详图及其说明等，在图类中以结构设施XX标志4．设施（水、电、暖）施工图包括设施（水、电、暖）平面图、系统图和施工详图，在图类中以设施（电气设施）XX标志在识读施工图前，必须掌握正确的识读认识方法和步骤，看图的一般方法应该按照“总体了解、顺序识读、前后对照、重点细读”的读图方法二、建筑施工图的识读建筑施工图（简称建施）主要表示建筑物的总体布局、外部构造、内部布臵、细部构造、装修和施工要求等。

具体内容为：（一）总平面布臵图该图在地形图上用较小的比例画出拟建房屋和原有房屋外轮廓的水平投影、红线范围、总体布臵。

它反映出拟建房屋的位臵和朝向、室外场地、道路、绿化等布臵，主要入口及新建筑±0.000标高相当于绝对标高的数值。

（二）建筑总说明该图反映了工程的性质、建筑面积、设计依据、本工程需要说明的各个部位的构造做法和装修做法，所引用的标准图集，对施工提出的要求，门窗表等。

（三）各层平面图建筑平面图是假想用以水平剖面切平面沿房屋门窗洞口位臵将房屋剖开，画出一个按照国家标准规定图例表示的房屋水平投影全剖图。

建筑工程施工图快速识读一、认识建筑工程施工图在进行建筑工程施工之前，设计师需要将设计方案绘制成详细的图纸，以便施工人员按照图纸上的要求进行实际施工。

建筑工程施工图一般包括平面图、立面图、剖面图、节点图、结构图、设备图等。

这些图纸上标注了建筑的构造、材料、尺寸、位置、施工要求等关键信息。

1. 平面图：展示建筑物在水平方向上的布置，包括楼层平面布局、墙体厚度、开窗位置、门窗布置等。

2. 立面图：展示建筑物在垂直方向上的布置，包括建筑物外立面的设计、窗户、入口、槽口等。

3. 剖面图：展示建筑物在垂直方向上的切剖面，清晰展示建筑构造关系和各层结构。

4. 节点图：展示建筑构件之间的连接方式和构造细节，如柱-梁连接、梁-墙连接等。

5. 结构图：展示建筑物的结构布置、承重墙、柱、梁等的位置和尺寸。

6. 设备图：展示建筑内部设备的布置和连接方式，如电气图、给排水图等。

二、快速识读建筑工程施工图的方法1. 首先，要熟悉建筑图例及标识。

建筑工程施工图中会有各种符号、线型和颜色表示不同的构件、材料和尺寸，了解这些图例的含义是快速识读的基础。

2. 其次，逐图浏览各种图纸。

通过浏览平面图、立面图、剖面图等，整体了解建筑物的布局和结构，识别关键构件和设备的位置。

3. 注重细节，查看节点图和结构图。

节点图和结构图是施工中关键细节的展示，如构件连接方式、承重结构等，要仔细查看这些图纸，确保施工过程中细节不被忽略。

4. 注意施工要求和规范。

建筑施工图中会标注施工要求和规范，如施工顺序、材料要求、施工标准等，施工人员要严格按照这些要求进行工作。

5. 及时沟通与协调。

在识读建筑工程施工图的过程中，如有疑问或不明白之处，应及时与设计师或相关人员沟通和协调，确保施工符合设计要求。

通过以上方法，工程人员可以在短时间内快速识读建筑工程施工图，高效地进行施工工作，减少因施工图不清晰或理解错误而导致的问题和延误，确保工程质量和进度的达到。

建筑工程施工图的识读对于整个建筑工程的成功实施至关重要，对于提高建筑质量和工程效率有着重要的意义。

建造施工图的识读建造施工图的识读1. 引言建造施工图是建造设计阶段转化为工程实施的图纸，对于建造施工过程起着至关重要的作用。

本文将详细介绍建造施工图的识读方法与技巧，以各类工程相关人员更好地理解和运用施工图。

2. 图纸的分类建造施工图按照不同的内容和用途可以分为平面图、立面图、剖面图、细部图等。

在进行识读时，应首先对图纸进行分类，以便更好地理解图纸的结构和内容。

3. 施工图例图的解析施工图例图是一种识读施工图的标准化图例。

在进行识读时，应子细阅读图例说明，了解各种符号、注释和尺寸的含义与用途，以确保正确理解图纸中的信息。

4. 平面图的识读平面图是建造施工图中最常见的一种图纸，用于展示建造物在水平方向上各个层面的布置和分布。

在进行平面图的识读时，应仔细观察建造物的布局、空间分配、墙体结构、装饰要求等方面的信息。

5. 立面图的识读立面图常用于展示建造物在垂直方向上的外观和各个面的细节。

在进行立面图的识读时，应注意外墙、窗户、门、雨水系统、立面装饰等内容，以了解建造物的外观特征和材料使用要求。

6. 剖面图的识读剖面图常用于展示建造物在垂直方向上的结构断面和细部构造。

在进行剖面图的识读时，应关注墙体结构、楼板、梁柱、地下空间、设备管线等方面的细节，以了解建造物内部结构和构造要求。

7. 细部图的识读细部图用于展示建造物各个构造细节的特征和要求。

在进行细部图的识读时，应子细观察与构造细节相关的尺寸、材料、连接方式等信息，以确保施工过程中的准确实施。

8. 附件本所涉及的附件如下：- 图纸样本：示例图纸，供读者进行实际练习和参考。

9. 法律名词及注释本所涉及的法律名词及注释如下：- 建造法：指国家对建造行业的管理和规范的法律法规。

- 建造施工图审查规定：指国家对建造施工图审查的相关规定和要求。

10. 总结本文通过对建造施工图的识读方法与技巧进行详细介绍，希翼能够各类工程相关人员更好地理解和运用施工图。

惟独对施工图有深入的识读和理解，才干保证建造施工过程的质量和安全。
