定轴轮系的传动比

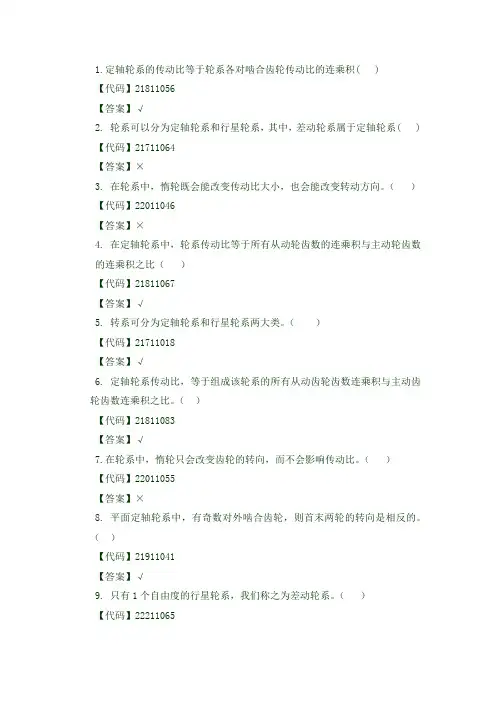

1.定轴轮系的传动比等于轮系各对啮合齿轮传动比的连乘积( )【代码】21811056【答案】√2. 轮系可以分为定轴轮系和行星轮系，其中，差动轮系属于定轴轮系( ) 【代码】21711064【答案】×3. 在轮系中，惰轮既会能改变传动比大小，也会能改变转动方向。

（）【代码】22011046【答案】×4. 在定轴轮系中，轮系传动比等于所有从动轮齿数的连乘积与主动轮齿数的连乘积之比（）【代码】21811067【答案】√5. 转系可分为定轴轮系和行星轮系两大类。

（）【代码】21711018【答案】√6. 定轴轮系传动比，等于组成该轮系的所有从动齿轮齿数连乘积与主动齿轮齿数连乘积之比。

（）【代码】21811083【答案】√7.在轮系中，惰轮只会改变齿轮的转向，而不会影响传动比。

（）【代码】22011055【答案】×8. 平面定轴轮系中，有奇数对外啮合齿轮，则首末两轮的转向是相反的。

（）【代码】21911041【答案】√9. 只有1个自由度的行星轮系，我们称之为差动轮系。

（）【代码】2221106510. 轮系中的惰轮只会改变轮系的传动比。

【代码】22011066【答案】×11. 行星轮既作自转，又作公转，犹如行星绕是运行一样，故称其为行星轮。

（）【代码】22211074【答案】√12. 平面定轴轮系的传动比如果为正值，则说明首末两轮的转向相同。

（）【代码】21911055【答案】√13. 平面定轴轮系传动比的正负取决于轮系中外啮合齿轮的对数。

（）【代码】21811093【答案】√14. 轮系按齿轮轴线的位置是否固定分为定轴轮系和差动轮系。

（）【代码】21711107【答案】×15.压印在V带上的标记：Y200，表示Y型V带，允许的带轮最小直径为200mm。

（）【代码】23413016【答案】×16．带传动由于带有弹性，能缓冲吸振，故传动平稳，噪声小。

126§5-6 定轴轮系传动比的计算一、轮系的基本概念● 轮系：由一系列相互啮合的齿轮组成的传动系统； ● 轮系的分类： 定轴轮系： 所有齿轮轴线的位置固定不动； 周转轮系：至少有一个齿轮的轴线不固定； ● 定轴轮系的分类：平面定轴轮系：轴线平行； 空间定轴轮系：不一定平行；● 轮系的传动比:轮系中首、末两轮的角速度(或转速)之比，包括两轮的角速比的大小和转向关系。

传动比的大小：当首轮用“1”、末轮用“k ”表示时，其传动比的大小为： i 1k ＝ ω1/ωk ＝n 1/n k 传动比的方向：首末两轮的转向关系。

相互啮合的两个齿轮的转向关系：二、平面定轴轮系传动比的计算特点：●轮系由圆柱齿轮组成，轴线互相平行；●传动比有正负之分: 首末两轮转向相同为“+”，相反为“-”。

1、传动比大小设Ⅰ为输入轴，Ⅴ为输出轴； 各轮的齿数用Z 来表示；127角速度用ω表示；首先计算各对齿轮的传动比：所以：结论： 定轴轮系的传动比等于各对齿轮传动比的连乘积，其值等于各对齿轮的从动轮齿数的乘积与主动轮齿数的乘积之比； 2、传动比方向在计算传动比时，应计入传动比的符号： 首末两轮转向相同为“+”，相反为“-”。

（1）公式法式中：m 为外啮合圆柱齿轮的对数 举例：（2）箭头标注法采用直接在图中标注箭头的方法来确定首末两轮的转向，转向相同为“+”，相反为“-”。

举例：122112z z i ==ωω32223332z i z ωωωω'''===33434443z i z ωωωω'''===455445z z i ==ωω11211)1(--==k k m k k z z z z i ωω128三、空间定轴轮系的传动比特点：●轮系中包含有空间齿轮（如锥齿轮、蜗轮蜗杆、螺旋齿轮等）； ●首末两轮的轴线不一定平行。

1 传动比的大小2 传动比的方向注意：只能采用箭头标注法，不能采用(-1)m 法判断。

§5-6 定轴轮系传动比的计算一、轮系的基本概念●轮系：由一系列相互啮合的齿轮组成的传动系统；●轮系的分类：定轴轮系：所有齿轮轴线的位置固定不动；周转轮系：至少有一个齿轮的轴线不固定；●定轴轮系的分类：平面定轴轮系：轴线平行；空间定轴轮系：不一定平行；●轮系的传动比:轮系中首、末两轮的角速度(或转速)之比，包括两轮的角速比的大小和转向关系。

传动比的大小：当首轮用“1”、末轮用“k”表示时，其传动比的大小为：i1k＝ω1/ωk＝n1/n k传动比的方向：首末两轮的转向关系。

相互啮合的两个齿轮的转向关系：二、平面定轴轮系传动比的计算特点：●轮系由圆柱齿轮组成，轴线互相平行；●传动比有正负之分: 首末两轮转向相同为“+”，相反为“-”。

1、传动比大小设Ⅰ为输入轴，Ⅴ为输出轴；各轮的齿数用Z来表示；126127角速度用ω表示；首先计算各对齿轮的传动比：所以：结论： 定轴轮系的传动比等于各对齿轮传动比的连乘积，其值等于各对齿轮的从动轮齿数的乘积与主动轮齿数的乘积之比； 2、传动比方向在计算传动比时，应计入传动比的符号： 首末两轮转向相同为“+”，相反为“-”。

（1）公式法式中：m 为外啮合圆柱齿轮的对数 举例：（2）箭头标注法采用直接在图中标注箭头的方法来确定首末两轮的转向，转向相同为“+”，相反为“-”。

举例：122112z z i ==ωω32223332z i z ωωωω'''===33434443z i z ωωωω'''===455445z z i ==ωω11211)1(--==k km k k z z z z i K K ωω三、空间定轴轮系的传动比特点：●轮系中包含有空间齿轮（如锥齿轮、蜗轮蜗杆、螺旋齿轮等）；●首末两轮的轴线不一定平行。

1 传动比的大小2 传动比的方向注意：只能采用箭头标注法，不能采用(-1)m法判断。

分两种情况讨论：情况1：首、末两轮轴线平行传动比计算式前应加“+”、“-”号，表示两轮的转向关系。

定轴轮系传动比的计算【一】教学目标1.了解轮系的类型2.掌握定轴轮系传动比的计算及转向判断【二】教学的重点与难点重点：定轴轮系传动比的计算。

难点：定轴轮系的转向判别。

【三】教学方法与手段采用多媒体教学（加动画演示），讲授推演、启发式、互动式，注重理论联系实际。

【四】教学任务及内容【五】教学步骤1 定轴轮系及其传动比计算轮系：用一系列互相啮合的齿轮将主动轴和从动轴连接起来，这种多齿轮的传动装置称为轮系。

在运转过程中，各轮几何轴线的位置相对于机架是固定不动的轮系称为定轴轮系。

定轴轮系又可分为平面定轴轮系和空间定轴轮系。

平面定轴轮系空间定轴轮系功用：实现大传动比传动；实现较远距离的传动；实现换向传动；实现变速传动；实现多分路传动。

（1）平面定轴轮系传动比的计算输入轴与输出轴之间的角速度之比:传动比111555n i n ωω== 包含两个方面：大小与转向 轮系中各对啮合齿轮的传动比为：121221w z i w z ==- 322332z w i w z == 343443w z i w z '''==- 544554z wi w z '''==- 且：33w w '=44w w '= 此轮系传动比为：312343534524151223344523451234134()(+)()()(1)w w w w z z z z z z zi i i i i w w w w z z z z z z z ''''''''===---=-结论：①定轴轮系传动比等于各级齿轮传动比的连乘积； ②计算式为(1)nAB i =-所有从动轮齿数连乘积所有主动轮齿数连乘积其中：A ，B 分别为主动轮和从动轮；n 为外啮合齿轮的对数。

③同时与两个齿轮啮合的齿轮称为惰轮，在计算式中不出现，其作用表现为：一是结构要求；二是改变转向；5ω1④首末两轮相对转向还可用箭头方式确定。
