导体棒切割磁感线问题分类解析电磁感应中，“导体棒”切割磁感线问题是高考常见命题。
解此类型问题的一般思路是：先解决电学问题，再解决力学问题，即先由法拉第电磁感应定律求感应电动势，然后根据欧姆定律求感应电流，求出安培力，再往后就是按力学问题的处理方法，如进行受力情况分析、运动情况分析及功能关系分析等。
导体棒切割磁感线的运动一般有以下几种情况：匀速运动、在恒力作用下的运动、恒功率运动等，现分别举例分析。
一、导体棒匀速运动导体棒匀速切割磁感线处于平衡状态，安培力和外力等大、反向，给出速度可以求外力的大小，或者给出外力求出速度，也可以求出功、功率、电流强度等，外力的功率和电功率相等。
例1. 如图1所示，在一磁感应强度B＝0.5T的匀强磁场中，垂直于磁场方向水平放置着两根相距为h＝0.1m的平行金属导轨MN和PQ，导轨电阻忽略不计，在两根导轨的端点N、Q之间连接一阻值R＝0.3Ω的电阻。
导轨上跨放着一根长为L＝0.2m，每米长电阻r＝2.0Ω/m的金属棒ab，金属棒与导轨正交放置，交点为c、d，当金属棒在水平拉力作用于以速度v＝4.0m/s 向左做匀速运动时，试求：图1（1）电阻R中的电流强度大小和方向；（2）使金属棒做匀速运动的拉力；（3）金属棒ab两端点间的电势差；（4）回路中的发热功率。
解析：金属棒向左匀速运动时，等效电路如图2所示。
在闭合回路中，金属棒cd部分相当于电源，内阻r cd＝hr，电动势E cd＝Bhv。
图2（1）根据欧姆定律，R 中的电流强度为I E R r Bhv R hrcd cd =+=+=0.4A ，方向从N 经R 到Q 。
（2）使金属棒匀速运动的外力与安培力是一对平衡力，方向向左，大小为F ＝F安＝BIh＝0.02N 。
（3）金属棒ab 两端的电势差等于U ac 、U cd 与U db 三者之和，由于U cd ＝E cd －Ir cd ，所以U ab ＝E ab －Ir cd ＝BLv －Ir cd ＝0.32V 。

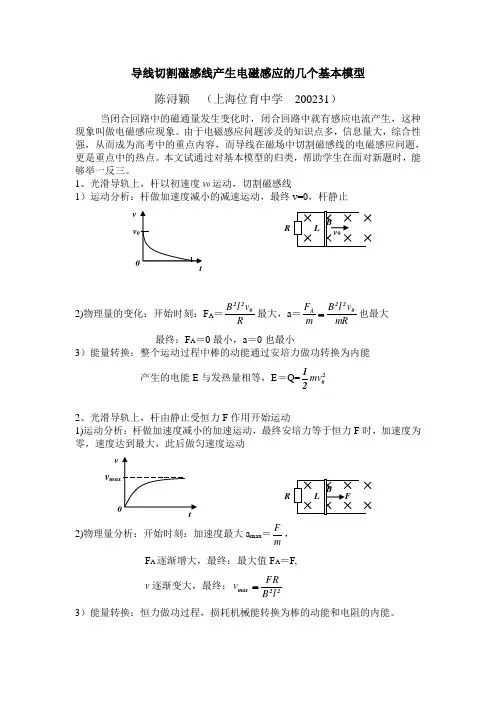

导线切割磁感线产生电磁感应的几个基本模型陈浔颖 （上海位育中学 200231）当闭合回路中的磁通量发生变化时，闭合回路中就有感应电流产生，这种现象叫做电磁感应现象。
由于电磁感应问题涉及的知识点多，信息量大，综合性强，从而成为高考中的重点内容，而导线在磁场中切割磁感线的电磁感应问题，更是重点中的热点。
本文试通过对基本模型的归类，帮助学生在面对新题时，能够举一反三。
1、光滑导轨上，杆以初速度v 0运动，切割磁感线1）运动分析：杆做加速度减小的减速运动，最终v=0，杆静止2)物理量的变化：开始时刻：F A ＝R v l B 022最大，a ＝mRv l B m F A 022=也最大 最终：F A ＝0最小，a ＝0也最小3）能量转换：整个运动过程中棒的动能通过安培力做功转换为内能产生的电能E 与发热量相等，E ＝Q=2021mv2、光滑导轨上，杆由静止受恒力F 作用开始运动1)运动分析：杆做加速度减小的加速运动，最终安培力等于恒力F 时，加速度为零，速度达到最大，此后做匀速度运动2)物理量分析：开始时刻：加速度最大a max ＝mF ， F A 逐渐增大，最终：最大值F A ＝F,v 逐渐变大，最终：22max l B FR v = 3）能量转换：恒力做功过程，损耗机械能转换为棒的动能和电阻的内能。
RvRvW F =Q+2max 21mv 电路的最大发热功率222max max lB R F v F P =•= （当棒以最大速度匀速运动时，损耗机械能就全部转换为电阻的内能）3、光滑导轨上，杆由静止受恒定功率P 作用开始运动1)运动分析：杆做加速度减小的加速运动，最终安培力等于拉力F 时，加速度为零，速度达到最大，此后做匀速度运动2)物理量分析：开始时刻：加速度非常大a max ＝mv P m F =（v 0开始时刻为0，加速度很大）v 逐渐变大，最终：22max l B PR v = F A 逐渐增大，最终：最大值F A ＝RP l B v P22max =, 3）能量转换：以恒定功率做功过程，损耗机械能转换为棒的动能和电阻的内能。

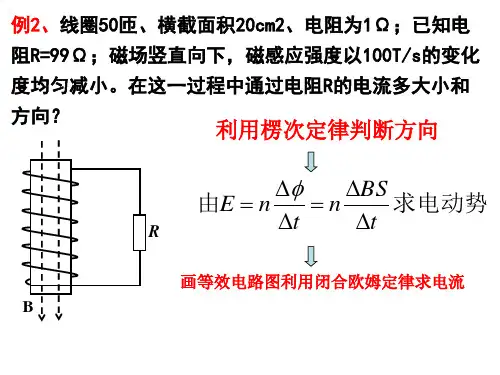

“导体棒切割磁感线”题型与归类“导体棒切割磁感线”问题的题型与归类问题一：电磁感应现象中的图象在电磁感应现象中，回路产生的感应电动势、感应电流及磁场对导线的作用力随时间的变化规律，也可用图象直观地表示出来．此问题可分为两类(1)由给定的电磁感应过程选出或画出相应的物理量的函数图像;(2)由给定的有关图像分析电磁感应过程,确定相关的物理量.1．判断函数图象如果是导体切割之动生电动势问题，通常由公式：E=BLv确定感应电动势的大小随时间的变化规律，由右手定则或楞次定律判断感应电流的方向；如果是感生电动势，则由法拉弟电磁感应定律确定E的大小，由楞次定律判断感应电流的方向。
题型1-1-1：例1、如图甲所示，由均匀电阻丝做成的正方形线框abcd的电阻为R1,ab=bc=cd=da=l,现将线框以与ab垂直的速度v匀速穿过一宽度为2l、磁感应强度为B的匀强磁场区域，整个过程中ab、cd两边始终保持与边界平行．令线框的cd边刚与磁场左边界重合时t=O，电流沿abcda流动的方向为正．(1)在图乙中画出线框中感应电流随时间变化的图象．(2)在图丙中画出线框中a、b两点间电势差Uab随时间t变化的图象．分析：本题是电磁感应知识与电路规律的综合应用，要求我们运用电磁感应中的楞次定律、法拉第电磁感应定律及画出等效电路图用电路规律来求解，是一种常见的题型。
解答：(1)令I0=Blv／R，画出的图像分为三段(如下图所示)t=0～l/v,i=-It= l/v～2l/v,i=0t=2l/v～3l/v,i=-I=Blv，面出的图像分为三段(如上图所示)(2)令Uab小结：要求我们分析题中所描述的物理情景,了解已知和所求的，然后将整个过程分成几个小的阶段,每个阶段中物理量间的变化关系分析明确,最后规定正方向建立直角坐标系准确的画出图形例2、如图所示，一个边长为a ，电阻为R 的等边三角形，在外力作用下以速度v 匀速的穿过宽度均为a 的两个匀强磁场，这两个磁场的磁感应强度大小均为B ，方向相反，线框运动方向与底边平行且与磁场边缘垂直，取逆时针方向为电流的正方向，试通过计算，画出从图示位置开始，线框中产生的感应电流I 与沿运动方向的位移x 之间的函数图象分析：本题研究电流随位移的变化规律，涉及到有效长度问题.解答：线框进入第一个磁场时，切割磁感线的有效长度在均匀变化.在位移由0到a/2过程中，切割有效长度由0增到23a ；在位移由a/2到a 的过程中，切割有效长度由23a 减到0．在x=a/2时，，I=R avB 23，电流为正．线框穿越两磁场边界时，线框在两磁场中切割磁感线产生的感应电动势相等且同向，切割的有效长度也在均匀变化．在位移由a 到3a/2 过程中，切割有效长度由O 增到23a 。

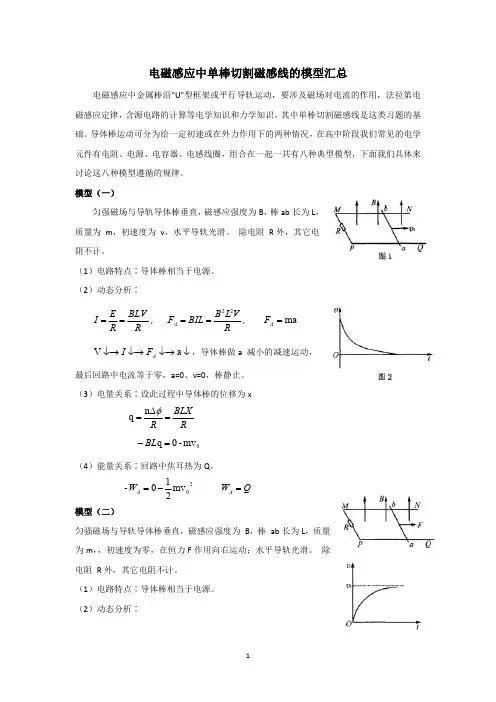

电磁感应中单棒切割磁感线的模型汇总电磁感应中金属棒沿"U"型框架或平行导轨运动，要涉及磁场对电流的作用，法拉第电磁感应定律，含源电路的计算等电学知识和力学知识，其中单棒切割磁感线是这类习题的基础。
导体棒运动可分为给一定初速或在外力作用下的两种情况，在高中阶段我们常见的电学元件有电阻、电源、电容器、电感线圈，组合在一起一共有八种典型模型，下面我们具体来讨论这八种模型遵循的规律。
模型（一）匀强磁场与导轨导体棒垂直，磁感应强度为B ，棒ab 长为L ，质量为m ，初速度为v ，水平导轨光滑。
除电阻R 外，其它电阻不计。
（1）电路特点∶导体棒相当于电源。
（2）动态分析∶R BLV R E I ==,R V L B BIL F A 22==,ma=A F ↓↓→↓→↓→a V A F I ，导体棒做a 减小的减速运动，最后回路中电流等于零，a=0、v=0，棒静止。
（3）电量关系∶设此过程中导体棒的位移为xRBLX R =∆=φn q 0mv -0q =-BL （4）能量关系∶回路中焦耳热为Q ，20mv 210--=A W QW A =模型（二）匀强磁场与导轨导体棒垂直，磁感应强度为B ，棒ab 长为L ，质量为m ，，初速度为零，在恒力F 作用向右运动；水平导轨光滑。
除电阻R 外，其它电阻不计。
（1）电路特点∶导体棒相当于电源。
（2）动态分析∶R BLV R E I ==,R V L B BIL F A 22==,ma=-A F F ↓↑→↑→↑→a V A F I ，导体棒做a 减小的加速运动。
最后的稳定状态为：当安培力F A 等于外力F 时，电流达到恒定值，导体棒以v m 做匀速直线运动。
22m v L B FR =（3）电量关系∶如果导体棒位移为x ，RBLX R =∆=φn q 0-mv q t m =-BL F （4）能量关系∶回路中焦耳热为Q ，0-mv 21-FX 2m =A W QW A =模型（三）匀强磁场与导轨垂直，磁感应强度为B ，棒ab 长为L ，质量为m ，电阻为R ，初速度为零；电源电动势为E ，内阻为r ；水平导轨光滑，电阻不计。
