比亚迪G6灯光系统维修手册概要

比亚迪（G6）476ZQA发动机机械维修手册（可编辑）目次第一章发动机 1第一节概述 1一、主要技术参数 1第二节皮带传动装置 4 一、驱动皮带 43、皮带的安装 5二、皮带轮及传动附件 5 第三节曲轴后油封组件 6 一、曲轴后油封组件的拆卸 6 二、曲轴后油封组件的安装 6 第四节正时链条 8一、正时链条的拆卸 8 二、正时链条的安装 9 第五节火花塞和气缸压缩压力的检测 10一、火花塞的拆卸和安装 10 二、火花塞的检查 11 三、压缩压力的检查12 第六节发动机 13一、发动机的拆卸 13 二、发动机的检查 27三、发动机的安装 33 第二章润滑系统 2 第一节发动机润滑油路示意图 2第二节机油压力检查 3 第三节发动机机油 4 第四节油底壳 5第五节机油泵 6第三章冷却系统 7 第一节发动机冷却系统示意图 7第二节调温器 8第三节水泵 8第四章离合器 10 第一节离合器装置 10 一、离合器的拆卸 10 二、离合器的检查 11 三、离合器的安装 12 第二节飞轮 12一、飞轮的拆卸 12 二、飞轮的安装 12 三、飞轮的检查 12 发动机概述BYD476ZQA发动机采用废气涡轮增压、缸内直接喷射、液压挺柱、全铝机体、进气VVT等先进技术，具有升功率大、低油耗、低噪声、低污染、结构紧凑等特点。

在各种工况下，BYD476ZQA发动机均可在最佳状态下工作，可以保证其配载的整车具有可靠的安全性、舒适的驾驶性、最佳的经济性和完美的环保性能。

主要技术参数BYD476ZQA型发动机的主要技术参数见下表BYD476ZQA型式直列四缸、水冷、双顶置凸轮轴、16气门、四冲程、电控燃油喷射发动机标定功率 113 KW(5200 r/min)最大扭矩/转速 240 N?m(1750 r/min,3500 r/min)缸径×行程76.5 mm×81.4 mm发动机排量 1.497 L压缩比 10?1气门结构齿形链条驱动，双顶置凸轮轴、16气门燃料种类车用93#或以上无铅汽油(GB 17930-1999)注:在已置换京五油品的地区建议使用92号或更高标号的无铅汽油供油方式电控燃油缸内直接喷射点火顺序 1?3?4?2机油本司指定认可专用油尾气排放系统三元催化转换器增压废气涡轮增压凸轮轴调节进气VVT气缸体材质铝合金BYD476ZQA发动机拧紧力矩表序号紧固部位或零件螺栓规格每台个数紧固力矩N?m 1 气缸盖螺栓M11×1.5内十二角花形圆柱头螺栓 10 第一次20 N?m 第二次70 N?m 90?转角2 主轴承盖螺栓M10×1.25十二角花形法兰面螺栓 10 第一次20 N?m 第二次50 N?m90?转角3 连杆螺栓M8×1十二角花形法兰面螺栓 8 30 N?m+90?转角4 飞轮螺栓M10×1内十二角花形圆柱头螺栓 6 60 N?m+90?转角 5 曲轴皮带轮螺栓M14×1.5十二角花形法兰面螺栓 1 150N?m+180?转角6 火花塞4 25 N?m7 燃油压力传感器M10×1 1 20 N?m8 高压油轨进油接头M20×1.5 1 80 N?m 9 凸轮轴箱螺栓内六角圆柱头螺栓M6×45 5 10 N?m+90?转角内六角圆柱头螺栓M6×65 1010 VVT组件螺栓M12×1.25-LH内十二角花形法兰面螺栓 1 50N?m+90?转角11 排气凸轮轴链轮M10×1.25六角头螺栓 1 50 N?m+90?转角 12 机油泵链轮M8内六角花形盘头螺栓 1 20 N?m+90?转角30 N?m13 排气歧管螺帽 M8 9 20 N?m14 气缸体螺堵?1 35 N?m15 气缸体螺堵?2 20 N?m16 回油孔盖板M6×12六角法兰面螺栓 6 10 N?m 17 曲轴后油封组件M6×20六角法兰面螺栓 6 10 N?m 18 气缸体螺堵组合件M14×1.5 1 35 N?m 19 固定支板合件M10×16六角法兰面螺栓 1 44 N?m 20 发动机前吊钩M8×20六角法兰面螺栓 2 24 N?m 21 发动机后吊钩M8×20六角法兰面螺栓 2 24 N?m 22 排气歧管双头螺柱 9 10 N?m23 凸轮轴后端盖M6×16六角法兰面螺栓 4 10 N?m 24 进气接头螺栓组合件M6内六角圆柱头螺钉 2 7 N?m 25 三元催化器螺母6 20 N?m26 进气歧管M8×35内六角圆柱头螺栓 5 24 N?m 27 排气歧管隔热罩M6×12六角法兰面螺栓 2 10 N?m 28 半圆卡块十字槽盘头自攻螺钉63 2 7 N?m 29 放油螺塞组件1 25 N?m30 油底壳M6×20六角法兰面螺栓 20 10 N?m 31 机油尺导管M6×12六角法兰面螺栓 1 10 N?m 32 机油收集器M6×20内六角圆柱头螺栓 2 10 N?m 33 机油泵M8×50六角法兰面螺栓 3 24 N?m 34 机油冷却器M8×20内六角花形圆柱头螺栓 5 24 N?m35 机油冷却器水管合件M6×20内六角圆柱头螺栓 1 10 N?m M8×16内六角圆柱头螺栓 1 24 N?m36 PCV四通组件M6×20内六角圆柱头螺栓 1 10 N?m 37 PCV通气管合件?M6×20内六角圆柱头螺栓 1 10 N?m 38 链条张紧板 M8链板固定螺柱 1 20 N?m 39 链条导向板 M8链板固定螺柱 3 20 N?m 40 机油滤清器安装螺管1 35 N?m41 机油滤清器1 15 N?m42 OCV阀M5×12六角法兰面螺栓 1 5 N?m 43 正时罩M8×50六角法兰面螺栓7 24 N?m M8×25六角法兰面螺栓 7 24 N?mM8×20六角法兰面螺栓 3 24 N?mM10×80六角法兰面螺栓 3 44 N?m双头螺柱 1 10 N?m44 油气分离装置M5×16六角法兰面螺栓 5 5 N?m 45 张紧轮合件M10×80六角法兰面螺栓 1 44 N?m 46 增压器进油管组件空心螺栓M12×1.5 1 35 N?m 空心螺栓M10×1 1 30 N?mM6×12六角法兰面螺栓 1 10 N?m47 增压器回油管组件M6×12内六角圆柱头螺栓 2 10 N?m M6×16六角法兰面螺栓 2 10 N?m48 增压器进水管合件空心螺栓M12×1.5 1 35 N?mM6×12六角法兰面螺栓 1 10 N?m49 增压器出水管合件空心螺栓M12×1.5 1 35 N?m M6×12六角法兰面螺栓2 10 N?m50 增压器双头螺柱6 10 N?m51 增压器隔热罩M6×12六角法兰面螺栓 3 10 N?m 52 增压压力限压电磁阀十字槽盘头自攻螺钉55 2 5 N?m 53 中冷器十字槽盘头自攻螺钉63 6 7 N?m 54 高压油轨M8×75六角法兰面螺栓 3 24 N?m M8×60六角法兰面螺栓 2 24 N?m55 进油管组件螺母M14×1.5 2 18 N?m M6×16六角法兰面螺栓 1 10 N?m56 高压燃油泵M6×20内六角圆柱头螺栓 2 10 N?m 57 节气门螺钉4 7 N?m58 二联管组件M8×12六角法兰面螺栓 1 24 N?m 59 电动水泵进水管合件M6×12六角法兰面螺栓 2 10 N?m 60 调温器组件M6×25六角法兰面螺栓 4 10 N?m 61 水泵皮带轮M8×12六角法兰面螺栓 3 24 N?m 62 水泵M8×40内六角花形圆柱头螺栓 5 24 N?m 63 电动水泵支架M8×16六角法兰面螺栓 1 24 N?mM10×16六角法兰面螺栓 1 44 N?m64 电动水泵M6×20内六角圆柱头螺栓 1 10 N?m 65 凸轮轴相位传感器M6×16六角法兰面螺栓 1 10 N?m66 爆震传感器M8×30六角法兰面螺栓 1 20 N?m 67 进气压力温度传感器十字槽盘头自攻螺钉55 4 5 N?m 68 发电机M8×90六角法兰面螺栓 2 24 N?m 69 点火线圈M6×30六角法兰面螺栓 4 10 N?m 70 链条张紧器M6×35六角法兰面螺栓 2 10 N?m 71 机油压力开关1 18 N?m皮带传动装置一、驱动皮带1、驱动皮带的拆卸用工具逆时针旋转张紧轮，使皮带松弛，拆下驱动皮带。

SRS系统组件位置系统框图系统概述诊断流程故障码列表电路原理图终端诊断安全气囊系统维修安全规则全面诊断流程专用工具拆装报废要点组件位置汽车技师帮技术资料----比亚迪s6维修维修手册(SRS系统系统框图系统概述汽车安全分为主动安全系统和被动安全系统。

主动安全是指预先发现危险的能力,如风挡玻璃视野、灯光系统、反光镜等;预先回避危险的能力,如转向系统、制动系统、驱动防滑、行驶平稳控制系统。

被动安全是指避免或减轻乘员所受伤害,如安全带、安全气囊等。

本节安全气囊系统是被动式、可膨胀的、辅助保护系统,简称 SRS 。

装有这种系统的车辆可以很快由“ SRS-AIR-BAG ” 标志来辨别。

驾驶员安全气囊标志铸压在方向盘中间的装饰盖上, 而乘客安全气囊标志铸压在杂物箱上方仪表板上。

配有安全气囊系统的车辆也可由组合仪表安全气囊故障指示灯来识别(如左图 ,每次将电源上到 ON 档电作为系统故障测试,组合仪表的安全气囊故障指示灯点亮约 5秒钟。

安全气囊系统由下列主要部件组成:1.前碰传感器2.安全气囊 ECU (电子控制单元3. SRS 警告灯4.时钟弹簧5.驾驶员安全气囊模块(安全气囊充气装置6.侧碰传感器(装有时7.前排座椅侧安全气囊模块(装有时8.帘式安全气囊模块(装有时9.前排乘员安全气囊模块(安全气囊充气装置 10.安全带报警传感器(装有时●安全气囊电子控制单元安装在汽车中轴线,在中控面板下方的位置,如果由于碰撞而造成蓄电池电压过低或电源断开,此时安全气囊电子控制单元仍可持续工作100ms 以上。

●驾驶员安全气囊 (DAB安装在转向盘中央饰盖内, 不可分解, DAB包括气体发生器、气袋、饰盖以及支架等辅件。

DAB 的功用是接收来自安全气囊电子控制单元的点火信号,引燃气体发生器,产生大量气体,给气袋充气,形成气垫,保护乘员。

●时钟弹簧安装在组合开关之上,时钟弹簧由螺旋形电缆、转子、壳体、线束及辅助结构件等组成。

比亚迪S6组合仪表维修手册（可编辑）比亚迪S6组合仪表维修手册组合仪表 S6 乘用车维修手册组合仪表组件位置系统框图系统概述诊断流程故障症状表故障诊断码全面诊断流程准备工具拆卸与安装组合仪表 S6 乘用车维修手册组件位置组合仪表 S6 乘用车维修手册系统框图信息表发送节点接收节点信息传输类型 1.左前门状态2.右前门状态3.左后门状态4.右后门状态5.驾驶员安全带开关信号BCM 组合仪表 CAN6.整车状态7.行李箱信号8.智能钥匙系统警告灯信号 9.蜂鸣器控制信号10.电源档位信号1.SRS故障指示灯驱动信号 SRS 组合仪表 CAN2.PAB_SW信号组合开关组合仪表 1.尾灯开关信号 CAN 组合仪表 S6 乘用车维修手册2.近光灯开关信号3.远光灯开关信号4.前雾灯开关信号5.后雾灯开关信号CAN多功能屏 1.调光档位置信号 SRS 1.副驾安全带信号 CAN 组合仪表多媒体系统 1.驻车制动开关信号 CAN多媒体系统、ECM 1.油位信号 CAN 1.探测不到钥匙信号2.钥匙在车内信号Keyless 组合仪表 CAN 3.钥匙在读卡器区域信号 4.钥匙电池电量信号 1.发动机故障 MIL相关故障信号2.冷却液温度错误信号3.车速信号错误信号4.发动机转速错误信号5.EBD故障信号6.ABS故障信号7.发动机转速信号CAN网关组合仪表8.车速信号9.发动机状态信号10.冷却液温度信号 11.Service报警灯12.档位信号13.瞬时燃油量信号 14.燃油消耗总量信号发电系统组合仪表 1.充电系统灯硬线1.左转向信号指示灯灯光系统组合仪表硬线2.右转向信号指示灯组合仪表室内灯系统 1.背光驱动信号硬线组合仪表 S6 乘用车维修手册系统概述本组合仪表是一种液晶式组合仪表,位于驾驶员正前方、转向管柱的上部。

包括安装件和电气连接等部分。

所有组合仪表的电路组成单一线束,用接插件在组合仪表壳体背面连接。

倒车灯系统电路图:1.倒车灯不亮(一个1 检查灯泡(a给倒车灯两端加12V电压,观察灯泡是否发光2 检查线束(a测线束阻值左后倒车灯端子线色正常值GJ94-8-K07-2 R/B 小于1ΩK07-1-K35(车身地 W/B 小于1Ω右后倒车灯端子线色正常值GJ94-8-K27-2 R/B 小于1ΩK27-1-K35(车身地 W/B 小于1Ω3 结束2.两边倒车灯都不亮1 检查倒车灯开关(a将档位拨杆挂到R档,测倒车灯开关两端子之间的导通性端子测试条件正常值A18-2-A18-1 挂R档小于1Ω2 检查倒车灯电源线束(a测线束阻值端子线色正常值G52-2-A18-2 R/L 小于1ΩA18-1-GJ94-8 R/B 小于1Ω3 参考倒车灯不亮(只有一个检查倒车灯、线束室内灯系统电路图:1.室内灯全不亮1 检查保险(a用万用表点在保险F1/10的两端,看是否导通2 结束汽车技师帮技术资料 2．门内板灯或行李箱灯不亮 1 检查门内板灯或行李箱灯（a）拆下门内板灯或行李箱，给门灯两端加 12V 电，看是否发亮 NG 更换对应LED 灯 OK 2 检查输入电源信号（a）测信号输入端的电压端子 T06-1-车身地U09-1-车身地 K21-1-车身地 NG 线色 L/Y L/Y W/L 端子描述左门内板灯右门内板灯行李箱灯正常值 11-14V 11-14V 11-14V 更换电源线束 OK 3 检查各门灯和行李箱开关搭铁信号（a）检查各开关搭铁点，确保搭铁正常 NG 更换搭铁线束 OK 4检查门灯及行李箱灯开关（a）检测门各灯开关的工作情况左前门灯开关端子K06-1-车身地 K06-1-车身地左后门灯开关 K13-车身地 K13-车身地右前门灯开关不按门灯开关按下门灯开关小于1Ω 大于10KΩ 测试条件不按门灯开关按下门灯开关正常值小于1Ω 大于10KΩ汽车技师帮技术资料 G75-车身地 G75-车身地右后门灯开关 K10-车身地 K10-车身地行李箱灯开关 K28-车身地 K28-车身地 NG 不按门灯开关按下门灯开关小于1Ω 大于10KΩ 不按门灯开关按下门灯开关小于1Ω 大于10KΩ 不按门灯开关按下门灯开关小于1Ω 大于10KΩ 更换对应灯开关 OK 5 结束汽车技师帮技术资料 1. 前后室内灯不亮 1 检查输入电源信号（a）测信号输入端的电压端子 P06-2-车身地 P05-5-车身地 NG 线色 L/Y L/Y 端子描述后室内灯前室内灯正常值 11-14V 11-14V 更换电源线束 OK 2 检查线束（接地）（a）测线束阻值端子 P06-1-车身地 P05-2-车身地 NG 线色 W/B W/B 更换线束端子描述后室内灯前室内灯正常值小于1Ω 小于1Ω O K 3 更换室内灯总成汽车技师帮技术资料背光灯不亮电路图： 1．告警灯背光灯不亮 1 检查告警灯背光电源（a）拔下接插件 G68,测线束端电压端子 G68-1-车身地 NG 线色 G 测试条件开启小灯正常值 11-14V 更换电源线束 OK。

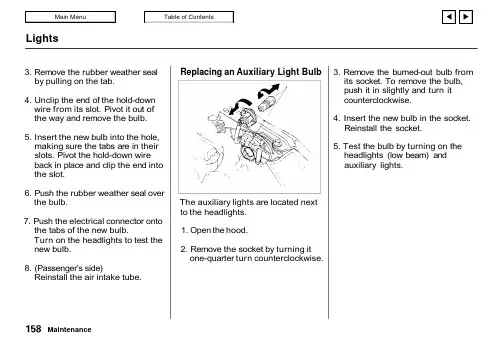

Lights3. Remove the rubber weather seal by pulling on the tab.4. Unclip the end of the hold-down wire from its slot. Pivot it out of the way and remove the bulb.5. Insert the new bulb into the hole,making sure the tabs are in their slots. Pivot the hold-down wire back in place and clip the end into the slot.6. Push the rubber weather seal over the bulb.7. Push the electrical connector onto the tabs of the new bulb.Turn on the headlights to test the new bulb.8. (Passenger's side)Reinstall the air intake tube.Replacing an Auxiliary Light BulbThe auxiliary lights are located next to the headlights.1. Open the hood.2. Remove the socket by turning it one-quarter turn counterclockwise.3. Remove the burned-out bulb from its socket. To remove the bulb,push it in slightly and turn it counterclockwise.4. Insert the new bulb in the socket.Reinstall the socket.5. Test the bulb by turning on the headlights (low beam) and auxiliary lights.MaintenanceLightsReplacing the Front Side Marker/Turn Signal and Parking Light Bulb1. Use a Phillips-head screwdriver to remove the screw from the top of the fender.2. Move the side marker lightassembly forward until it slides out of the body.3. Turn the socket one-quarter turn counterclockwise to remove it from the lens.4. Remove the bulb by pushing it in slightly and turning it counter-clockwise.5. Install the new bulb in the socket.Turn it clockwise to lock it in place.6. Insert the socket back into the lens. Turn it clockwise to lock it in place.7. Turn on the parking lights to make sure the new bulb works.8. To reinstall the light assembly in the fender, line up the guide on the assembly with the metal tab next to the headlight and line up the fingers on the light assembly with the holes in the fender. Push the light assembly straight back.9. Install the mounting screw and tighten it securely.MaintenanceSCREWBULBSOCKETLightsReplacing Rear Bulbs1. Open the trunk.When replacing a bulb in the right assembly, remove the jack first.2. Use a Phillips-head screwdriver to remove the two screws and pull off the lining.3. Determine which of the four bulbs is burned out: tail/stoplight, back-up light, turn signal, or side marker. Remove the socket for that bulb by turning it counter-clockwise.4. To remove the tail/stoplight bulb,back-up light bulb or the turn signal bulb, push it in slightly and turn it counterclockwise. Toremove the side marker bulb, pull it straight out of the socket.5. Install the new bulb in the socket.Insert the socket back in thetaillight assembly and turn it clock-wise to lock it in place.6. Test the new bulb. Put the lining back and tighten the two screws.MaintenanceLightsReplacing a Rear License Bulb1. Open the trunk.Use a Phillips-head screwdriver to remove the two mounting screws.2. Pull the assembly away from the bracket.3. Remove the socket from the light assembly by turning it one-quarter turn counterclockwise.4. Pull the bulb straight out of the socket.5. Install the new bulb. Test it to make sure it works.6. Reinstall the light assembly on the bracket. Install the mountingscrews and tighten them securely.Replacing Interior and Trunk Light Bulbs1. Remove the lens by carefully prying on the edge of the lens in the middle with a fingernail file or a small flat-tip screwdriver. Do not pry on the edge of the housing around the lens.CONTINUEDMaintenanceINTERIOR LIGHTLights2. Remove the bulb by pulling it straight out of its metal tabs.3. Push the new bulb into the metal tabs. Snap the lens back in place.MaintenanceTRUNK LIGHTStoring Your CarIf you need to park your car for an extended period (more than 1month), there are several things you should do to prepare it for storage.Proper preparation helps prevent deterioration and makes it easier to get your car back on the road. It is best to store your car indoors if at all possible.Fill the fuel tank.Change the engine oil and filter (see page 128).Wash and dry the exteriorcompletely.Clean the interior. Make sure the carpeting, floor mats, etc. arecompletely dry.Leave the parking brake off. Put the transmission in Reverse(manual) or Park (automatic).Block the rear wheels.If the car is to be stored for a longer period, it should besupported on jackstands so thetires are off the ground.Leave one window open slightly (ifthe car is being stored indoors).Disconnect the battery.Support the front wiper bladearms with a folded towel or rag so they do not touch the windshield.Apply a silicone spray lubricant to all door and trunk seals. Also,apply wax to the painted surfaces that mate with the door and trunkseals.Cover the car with a "breathable"car cover, one made from a porous material such as cotton.Nonporous materials, such as plastic sheeting, trap moisturewhich can damage the paint.If possible, run the engine for a while periodically (preferably once a month).If you store your car for 12 months or longer, have your Honda dealer perform the inspections called for in the 24 months/48,000 km (30,000miles) maintenance schedule(Normal Conditions) as soon as you take it out of storage (see page 120).The replacements called for in the maintenance schedule are notneeded unless the car has actually reached that time or mileage.Maintenance。

比亚迪G6维修手册发动机附件目录第一章进气和排气系统 (3)第一节组件位置索引 (3)1.1、进气系统 (3)1.2、排气系统 (3)第二节进气系统空气滤清器的更换 (4) 2.1、空气滤清器的更换 (4)2.2、空气滤清器滤芯的更换 (5)2.3、谐振腔吹塑管的拆卸与安装 (6)第三节节气门体 (6)3.1、节气门拉线的调整 (6)3.2、节气门拉线的拆卸/安装 (6)第四节排气系统的检测 (7)4.1、483排气系统催化器的检测 (7)第二章发动机冷却系统 (8)第一节发动机冷却系统 (8)1.1、组件位置索引 (8)1.2、散热器盖的测试 (9)1.3、散热器的测试 (9)1.4、风扇电机的测试 (9)1.5、水泵的检测 (9)1.6、水泵的更换 (9)1.7、冷却液的检查与更换 (10)1.8、节温器的测试与更换 (11)1.9、散热器和风扇的更换 (12)1.10、水道的拆装 (13)第三章燃油和排放系统 (14)第一节概述 (14)1.1、专用工具 (14)1.2、一般故障检修信息 (14)第二节燃油供给系统 (15)2.1、组件位置索引 (15)2.2.燃油泵电路的故障检测 (15)2.3、燃油压力的释放 (16)2.4、燃油压力测试 (16)2.5、燃油箱的排干 (17)2.6、燃油管路的检测 (17)2.7、燃油压力调节器的更换 (19)2.8、燃油滤清器的更换 (19)2.9、燃油泵的更换 (19)2.10、燃油箱的更换 (20)第三节EVAP（燃油蒸发排放）系统 (22) 3.1、组件位置索引 (22)3.2、EVAP系统故障检修 (22)3.3、EVAP双通阀的测试 (23)3.4、活性碳罐的更换 (24)3.5、EVAP碳罐净化阀的更换 (24)第一章进气和排气系统第一节组件位置索引1.1、进气系统1.2、排气系统第二节进气系统空气滤清器的更换2.1、空气滤清器的更换进气系统空气滤清器的拆卸／安装（1）拆下螺栓（ A ）。

发动机附件目录第一章进气和排气系统 (3)第一节组件位置索引 (3)1.1、进气系统 (3)1.2、排气系统 (3)第二节进气系统空气滤清器的更换 (4)2.1、空气滤清器的更换 (4)2.2、空气滤清器滤芯的更换 (5)2.3、谐振腔吹塑管的拆卸与安装 (6)第三节节气门体 (6)3.1、节气门拉线的调整 (6)3.2、节气门拉线的拆卸/安装 (6)第四节排气系统的检测 (7)4.1、483排气系统催化器的检测 (7)第二章发动机冷却系统 (8)第一节发动机冷却系统 (8)1.1、组件位置索引 (8)1.2、散热器盖的测试 (9)1.3、散热器的测试 (9)1.4、风扇电机的测试 (9)1.5、水泵的检测 (9)1.6、水泵的更换 (9)1.7、冷却液的检查与更换 (10)1.8、节温器的测试与更换 (11)1.9、散热器和风扇的更换 (12)1.10、水道的拆装 (13)第三章燃油和排放系统 (14)第一节概述 (14)1.1、专用工具 (14)1.2、一般故障检修信息 (14)第二节燃油供给系统 (15)2.1、组件位置索引 (15)2.2.燃油泵电路的故障检测 (15)2.3、燃油压力的释放 (16)2.4、燃油压力测试 (16)2.5、燃油箱的排干 (17)2.6、燃油管路的检测 (17)2.7、燃油压力调节器的更换 (19)2.8、燃油滤清器的更换 (19)2.9、燃油泵的更换 (19)2.10、燃油箱的更换 (20)第三节EVAP（燃油蒸发排放）系统 (22)3.1、组件位置索引 (22)3.2、EVAP系统故障检修 (22)3.3、EVAP双通阀的测试 (23)3.4、活性碳罐的更换 (24)3.5、EVAP碳罐净化阀的更换 (24)第一章进气和排气系统第一节组件位置索引1.1、进气系统1.2、排气系统第二节进气系统空气滤清器的更换2.1、空气滤清器的更换进气系统空气滤清器的拆卸／安装（1）拆下螺栓（ A ）。

第十四章多媒体系统组件位置 (2)多媒体系统概述 (5)诊断流程 (7)故障症状表 (8)全面诊断流程 (16)拆卸安装 (52)组件位置右前高音扬声器中音扬声器左前高音扬声器多媒体主机右前门扬声器右后门扬声器左前门扬声器左后门扬声器外置功放TV模块USB&AUX口外置天线天线放大器右后高音扬声器重低音扬声器左后高音扬声器多媒体系统概述警告：DVD播放主机是通过激光束镭射实现的，放射性泄露可能造成危险，请务必按照说明操作。

本多媒体系统是结合数字影像以及多机一体的系列产品，让您的爱车变成一台小型的移动式影音剧院，不管是播放光盘影音、观看TV，还是收听AM/FM广播、使用车载电话、智能GPS导航，都尽善尽美地满足您的要求。

主要组成部件：多媒体主机中控面板车载电话多功能方向盘外置功放扬声器（两高音扬声器、两前门中低音扬声器、两后扬声器）车载电视模块玻璃印刷天线及天线馈线天线放大器GPS天线1 DVD主机概述（a）DVD机通过激光镭射扫描刻在光盘上的数字信号，并传送信号给其他媒体组件进行播放。

提示：不要拆卸主机任何组件不要向主机插入除12厘米标准光盘之外的东西（b）可用光盘DVD Video、DVD Audio、CD Digital Audio、CD-TEXT、MP3、WMA格式的光盘（c）光盘清洗提示：不要用镜头清洗液清洗，可能对DVD主机造成影响。

（1）如果灰尘在光盘表面上，请用柔软的干布如眼镜布从光盘中心沿径向向外擦拭。

提示：用手按光盘或用硬布擦拭光盘可能造成光盘表面划伤。

2 MP3/WMA 文件播放（a）可播放的MP3文件（b）可播放的WMA文件（c）文件名只有扩展名为“.mp3”“.wap”格式的文件才能够被识别并播放。

以后缀名“.mp3”“.wap”保存文件提示：如果非MP3或WMA文件以后缀名“.mp3”“.wma”保存，则会以mp3，wma文件识别并播放，可能会产生噪音甚至导致扬声器损坏。

2012比亚迪G6整车电路图手册G6轿车电路图册电路图册说明●本手册中的线束零部件明细编号、接插件命名、配电盒接口命名、电路维修图中保险,继电器等参照比亚迪标准制定。

●本手册中的电路维修图配置包括经济款(*3) 、旗舰款(*4) ,未注说明者泛指豪华款和尊贵款。

动力总成包括MT-483QB、476QZA 系列。

ABS 系统包括BOSCH 9,DELPHI7.8 系列。

●本手册中的电路图中的线色说明如下:●电路图编码举例1、电路图中线束接插件编码举例:1.1、电路图中编码 G2X,G 表示仪表板线束,2 表示仪表板主配电盒,X 表示仪表板主配电盒X 口的接插件;1.2、电路图中编码 MJ02,M 表示右地板线束,J 表示线束间对接接插件,02 表示有地板线束排序代码为 02。

1.2、电路图中编码 B68,B 表示前舱线束,第二位为空表示一般类接插件,68 表示前舱线束排序代码为 68。

2、电路图中保险编码举例:2.2.1、电路图中编码 F1/15 的保险,F 表示保险,1 表示前舱主配电盒,/表示分隔代码,15 表示排序代码为 15 号保险。

2.2.1、电路图中编码 FG/8,F 表示保险,G 表示仪表板线束里外挂独立保险,/表示分隔代码,8 表示排序代码为 8 号保险。

3、电路图中继电器编码举例:3.3.1、电路图中编码为 K1-5 的继电器,K 表示外置继电器,1 表示前舱主配电盒,-表示分隔代码,5 表示排序代码为 5 号继电器。

3.3.2、电路图中编码为 KM-3 的继电器,K 表示外置继电器,M 表示右地板线束,-表示分隔代码,3 表示排序代码为 3 号继电器1 G6轿车电路图册目录电路图册说明18.2、476QZA 空调系统(含压缩机、后除霜、电子风扇)*1(2).79第一节电器件位置分布图. 39、ESC.80第二节继电器、保险丝位置分布图51、仪表板配电盒5 12.1、组合仪表(1).832、前舱配电盒 912.2、组合仪表(2).843、仪表板线束外挂继电器座(2.0 车型与1.5TI 车型相同) 1213.2、I-Key 系统2 14、倒车雷达系统..864、前舱小继电器盒与保险盒(1.5TI 车型)145、前舱小继电器盒与保险盒(2.0 车型) 1616.2、室内灯系统(行李箱灯、杂物箱灯、门灯、环境灯、照脚灯、6、顶棚外挂继电器(2.0 车型与1.5TI 车型相同). 17室内顶灯、背光等)289第三节低压线束布置图 18第四节电器原理图6117、转向/告警灯系统制动灯控制系统901.1、476QZA 电源、启动、发电 6118、SRS..913、继电器控制模块、室外灯控制系统. 6621、电动外后视镜控制系统 22.1、窗控系统(1).935.1、483QB-UAES EMS*116822.3、窗控系统(3).955.3、483QB-UAES EMS*137023、组合开关966.1、483QB 空调系统(含压缩机、后除霜、散热风扇控制)*2 124、电动座椅控制系统*4.97 7125、座椅加热控制系统*4 26.1、氙灯系统(选装)1 26.2、氙灯系6.2、483QB 空调系统(含压缩机、后除霜、散热风扇控制)*2 1 统(选装)2 27、大灯调节.97 7228、CD..1007.1、476QZA EMS*1(1) 7330.2、高配音像系统(2) 31、TV 模块 32、多功能示屏..103 7.2、476QZA EMS*1(2) 742 G6轿车电路图册第一节电器件位置分布图●电器件位置分布图2(驾驶室?仪表台、地板)61-仪表板配电盒及BCM 模块852-倒车雷达3-前灯高度调整ECU44-组合仪表75-DAB6-PAB27-网关8-多媒体/CD 收音机总成939-电喷ECU(483QB)1010-安全气囊ECU11-外置功放12-I-Key ECU13-车载TV 模块11312113 G6轿车电路图册1243●电器件位置分布图4(顶棚-后搁物板)(1)天窗电机 (2)胎压检测模块(3)天线放大器 (4)高频接收器4 G6轿车电路图册第二节继电器、保险丝位置分布图一、仪表板配电盒仪表板配电盒总成接插件编号示意图5 F2/33 F2/22 F2/11F2/32 F2/21 F2/10F2/31 F2/20 F2/9F2/30 F2/19 F2/8F2/7F2/29 F2/18F2/6F2/28 F2/17F2/27 F2/16 F2/5F2/26 F2/15 F2/4F2/25 F2/14 F2/3F2/24 F2/13 F2/2F2/23 F2/12 F2/1F2/11F2/33 F2/22F2/32 F2/21 F2/10F2/9F2/31 F2/20F2/30 F2/19 F2/8F2/29 F2/18 F2/7F2/28 F2/17 F2/6F2/27 F2/16 F2/5F2/26 F2/15 F2/4F2/25 F2/14 F2/3F2/24 F2/13 F2/2F2/23 F2/12 F2/1 G6轿车电路图册1.2.保险、继电器编号及规格(483) 1.3.保险、继电器编号及规格(TI)K2-8 K2-8闪光继电器闪光继电器K2-3 K2-3K2-1 K2-1K2-2K2-2点烟器继点烟器继ETV继电电喷主继AT继电器 AT继电器电器电器器电器ⅡK2-5 K2-5K2-7 K2-4 K2-7K2-6 K2-6K2-4电动窗电动窗起动机继电喷主继起动机继燃油泵继燃油泵继主继电器继电器继电器电器电器Ⅰ电器电器电器6 G6轿车电路图册保险、继电器编号及规格(2.0 车型)保险编号 F2/1 F2/2 F2/3 F2/4 F2/5 F2/6 F2/7 F2/8 F2/9 F2/10 F2/11 F2/12 规格 20A 7.5A 10A 15A 15A 7.5A 20A 25A 20A 20A 20A 7.5A门灯、控制模块左前电右前电门锁电机音像常电座椅加热说明点烟器后雾灯 CVT常电备用备用室内灯常电电源动座椅动座椅编号 F2/13 F2/14 F2/15 F2/16 F2/17 F2/18 F2/19 F2/20 F2/21 F2/22 F2/23 F2/24规格 7.5A 10A 20A 20A 20A 20A 20A 7.5A 15A 20A 15A 15A转向轴左前窗电机右后窗电机右前窗电机左后窗电机说明 IG2 电动天窗内后视镜点火线圈起动机主继电器油泵电机锁解锁编号F2/25 F2/26 F2/27 F2/28 F2/29 F2/30 F2/31 F2/32 F2/33 FG/1 FG/2 规格 15A 15A 15A 7.5A 15A 7.5A 15A 30A 30A 20A10A外后视镜控制模CVT二档电前灯洗涤车载冰箱说明 ETV电机 EMS 备用洗涤电机 SRS 雨刮加热除霜块IG1继电器编号 K2-1 K2-2 K2-3 K2-4 K2-5 K2-6 K2-7 K2-8规格 30A 30A 20A 30A 20A 20A 20A闪光说明 ETV电机 AT 点烟器主继电器电动车窗油泵起动机继电器7 G6轿车电路图册保险、继电器编号及规格(1.5TI 车型)熔断器编号 F2/1 F2/2 F2/3 F2/4 F2/5 F2/6 F2/7 F2/8 F2/9 F2/10 F2/11 F2/12 熔断器规格 20A 7.5A 10A 15A 15A 7.5A 20A 25A 20A 20A 20A 7.5A编号 F2/1 F2/2 F2/3 F2/4 F2/5 F2/6 F2/7 F2/8 F2/9 F2/10 F2/11 F2/12 门灯、控制模块左前电右前电门锁电机音像常电座椅加热说明点烟器后雾灯 CVT常电备用备用规格 20A 7.5A 10A 15A 15A 7.5A 20A 25A 20A 20A 20A 7.5A室内灯常电电源动座椅动座椅门灯、控制模块左前电右前电门锁电机座椅加热说明音像常电点烟器后雾灯 CVT常电备用备用室内灯常电电源动座椅动座椅编号 F2/13 F2/14 F2/15 F2/16 F2/17 F2/18 F2/19 F2/20 F2/21 F2/22 F2/23 F2/24编号 F2/13 规格 F2/14 7.5A F2/15 10A F2/16 20A F2/17 F2/18 20A F2/19 20A F2/20 20A F2/21 20A F2/22 7.5A F2/23 15A F2/24 20A 30A 15A 转向轴规格 7.5A 10A 20A 20A 电动天窗 20A 左前窗电机 20A 右后窗电机 20A 右前窗电机 7.5A 左后窗电机 15A 20A 30A 15A 主继电器1油泵电机说明 IG2 ACC电 TCU 起动机锁解锁转向轴左前窗电机右后窗电机右前窗电机左后窗电机主继电器1说明 IG2 电动天窗 ACC电起动机油泵电机TCU锁解锁编号 F2/25 F2/26 F2/27 F2/28 F2/29 F2/30 F2/31 F2/32 F2/33编号 F2/25 F2/26 F2/27 F2/28 F2/29 F2/30 F2/31 F2/32 F2/33规格 15A 15A 10A 15A 7.5A 15A 7.5A 15A 30A外后视镜控制模规格 15A 15A 15A 7.5A 15A 7.5A 15A 30A10A主继电器2说明 EMS 备用洗涤电机 SRS 雨刮备用加热除霜块IG1外后视镜控制模主继电器2说明 EMS 备用洗涤电机 SRS 雨刮备用加热除霜块IG1继电器继电器编号 K2-1 K2-2 K2-3 K2-4 K2-5 K2-6 K2-7 K2-8编号 K2-1 K2-2 K2-3 K2-4 K2-5 K2-6 K2-7 K2-8规格 15A 30A 20A 30A 20A 20A 20A规格 15A 30A 20A 30A 20A 20A 20A闪光主继电器2 备用主继电器1说明点烟器电动车窗油泵起动机继电器闪光主继电器2 备用主继电器1说明点烟器电动车窗油泵起动机继电器8 G6轿车电路图册二、前舱配电盒F1/21F1/23-1 K1-1 K1-2K1-3 F1/7F1/6F1/23-2F1/5F1/18 F1/12F1/20 F1/16F1/4F1/22-1F1/11F1/3F1/19 F1/17 F1/15F1/10F1/22-2 F1/2F1/1K1-4 K1-59F1/14F1/13F1/8 F1/9G6轿车电路图册前舱配电盒保险、继电器(2.0 车型)保险丝编号F1/1 F1/2 F1/3 F1/4 F1/5 F1/6 F1/7 F1/8 F1/9 F1/10 F1/11 F1/12 规格 10A 10A 10A 10A 20A 15A 7.5A 20A 15A 30A 20A 7.5A低速散高速散2#点火开关说明右远光灯左远光灯左近光灯右近光灯小灯 MCU 前雾灯 EMS 压缩机热风扇热风扇编号F1/13 F1/14 F1/15 F1/16 F1/17 F1/18 F1/19 F1/20 F1/21 F1/22-1F1/22-2F1/23-1规格 15A 20A 40A 40A 25A 40A 40A 40A 40A 125A 70A 50A转向、喇叭、窗控系统F2/1~F2/6 F2/7~F2/11说明后除霜 ABS EMS ABS 鼓风机主保险预留F2/15~F2/19告警灯制动灯编号F1/23-2规格 50A1#点火开关说明继电器编号 K1-1 K1-2 K1-3 K1-4 K1-5规格 30A 20A 30A 20A 20A高速散高速冷说明鼓风机压缩机后除霜凝风扇热风扇10 G6轿车电路图册前舱配电盒保险、继电器(1.5TI 车型)熔断器熔断器编号 F1/1 F1/2 F1/3 F1/4 F1/5 F1/6 F1/7 F1/8 F1/9 F1/10 F1/11 F1/12 编号 F1/1 F1/2 F1/3 F1/4 F1/5 F1/6 F1/7 F1/8 F1/9 F1/10 F1/11 F1/12 规格 10A 10A 10A 10A 20A 15A 7.5A 20A 15A 20A 15A 7.5A规格 10A 10A 10A 10A 20A 15A 7.5A 20A 15A 20A 15A 7.5A右远光灯左远光灯左近光灯右近光灯2#点火开关前雾灯昼行灯说明小灯 MCU 备用 EMS 压缩机2#点火开关前雾灯昼行灯说明右远光灯左远光灯左近光灯右近光灯小灯 MCU 备用 EMS 压缩机编号F1/13 F1/14 F1/15 F1/16 F1/17 F1/18 F1/19 F1/20 F1/21 F1/22-1F1/22-2F1/23-1编号F1/13 F1/14 F1/15 F1/16 F1/17 F1/18 F1/19 F1/20 F1/21 F1/22-1F1/22-2F1/23-1规格 15A 20A 40A 40A 25A 40A 40A 40A 40A 125A 50A 50A规格 15A 20A 40A 40A 25A 40A 40A 40A 40A 125A 50A 50A转向、喇叭、窗控系统F2/7~F2/11说明 F2/1~F2/6 ABS EMS ABS 鼓风机电子风扇后除霜主保险转向、喇叭、F2/15~F2/19 窗控系统告警灯制动灯F2/1~F2/6 F2/7~F2/11说明后除霜 ABS EMS ABS 鼓风机主保险电子风扇F2/15~F2/19告警灯制动灯编号 F1/23-2编号 F1/23-2规格规格1#点火开关说明1#点火开关说明继电器继电器编号 K1-1 K1-2 K1-3 K1-4 K1-5编号 K1-1 K1-2 K1-3 K1-4 K1-5规格 30A 20A 30A 20A 15A规格 30A 20A 30A 20A 15A说明鼓风机压缩机后除霜前雾灯昼行灯说明鼓风机压缩机后除霜前雾灯昼行灯11 G6轿车电路图册三、仪表板线束外挂继电器座(2.0 车型与1.5TI 车型相同)外挂继电器座 2外挂继电器座 1●仪表板线束外挂继电器座置示意图1-外挂继电器座1、IG1 继电器 2-外挂继电器座212 G6轿车电路图册(1)仪表板线束外挂IG1 继电器、外挂继电器座1KG-1 KG-2 KG-3 KG-4 KG-5IG1右转向灯继左转向灯继IG2继电器 ACC继电器继电器电器电器20A 20A 20A20A70AKG-31ACC 10 8继电器座 2KG-273 4 5继电IG16器座继电1器座324KG-5右转11向灯20 18继电12器座 KG-6 KG-417 左转13 15继电16 10 8器座加热1继电器座外后27视镜除霜继电536器座KG-7编号 KG-6 KG-7规格 20A 20A座椅加热外后视镜除说明继电器13 G6轿车电路图册四、前舱小继电器盒与保险盒(1.5TI 车型) 1●前舱小继电器盒及保险盒位置示意图1-4#小继电器盒2-3#保险14 G6轿车电路图册1、4#小继电器盒 2、3#保险盒F3/2F3/1 F3/3 F3/450A50A 125A 70AF4/6冷却液循环泵K4-1K4-2F4/5制动真空泵制动真空泵冷却液循环泵继电器继电器F4/4F4/1 制动真空F4/2大灯洗涤 TCU液循环泵熔断器F4/1 F4/2 F4/3 F4/4 F4/5 F4/6熔断器30A 30A 30A 30A 15A 15AF4/1 F4/2 F4/3 F4/4 F4/5 F4/6 冷却液大灯洗涤 TCU F4/5~F4/6制动真空泵备用循环泵30A 30A 30A 30A 15A 15A冷却液F4/5~F4/6大灯洗涤 TCU 备用制动真空泵循环泵编号 F3/1 F3/2 F3/3 F3/4继电器规格 50A 50A 125A 70AK4-1 K4-2继电器前舱配电盒2说明备用主保险 EPS预留15A 15AK4-1 K4-2冷却液制动真空泵15A 15A循环泵冷却液制动真空泵循环泵15 G6轿车电路图册五、前舱小继电器盒与保险盒(2.0 车型) KC-1810接前继电器1雾灯7 低速继电2风扇器6 继电器53KC-2编号 KC-1 KC-2规格 20A 20A前雾灯说明低速风扇1-前横梁线束外挂继电器盒16 G6轿车电路图册六、顶棚外挂继电器(2.0 车型与1.5TI 车型相同) 继电器KP-1接天810窗开1启继接天7电器2 窗关闭继6电器53KP-2编号 KP-1 KP-2规格 20A 20A1-天窗外挂继电器(天窗电机附近)说明天窗开启天窗关闭17 G6轿车电路图册第三节低压线束布置图G6 整车线束分布图18 G6轿车电路图册序号线束名称线束代码序号线束名称线束代码1 左前门线束 T 10 后行李箱线束 Q2 右前门线束 U 11 前横梁线束 C3 右后门线束 V 12 发动机线束I Ab4 左后门线束 W 13 发动机线束II(476QZA 无此线束) Ac5 顶棚线束 P 14 变速箱搭铁线 X/W6 前门车外磁卡探测探测天线小线 T 15 蓄电池负极线 X/W7 仪表板线束 G 16 发动机搭铁线 X/W8 地板线束 K 17 后挡风玻璃负极搭铁线 X/W9 前舱线束 B19 G6轿车电路图册左前门线束左前门线束编码名称数量备注序号NoCoding Description Qty Rem1 T2K 接仪表板配电盒K 12 T2J 接仪表板配电盒J 13 TJ01 接仪表板线束1T05T10T034 T12 接前门车外磁卡探测天线 1T125 T03 接玻璃升降器开关 1T066 T04 接门灯 1TJ01T09T2KT087 T05 接左前门外后视镜 1T2JT048 T06 接玻璃升降器电机 19 T07 接左前门中低音扬声器 110 T08 接闭锁器I 1T0711 T09 接闭锁器Ⅱ 112 T10 接锁止按钮 120 G6轿车电路图册左前门线束T2JTJO1T2KT07TJ02T10T123 1T1113 1 1 5 2 T06 T05 T08 T09 1 3 6 14 6 1 2 1 3 7 11 T03 T04 10 11121 G6轿车电路图册右前门线束右前门线束编码名称数量备注序号 NoCoding Description Qty Rem1 UJ01 接仪表板线束 1U082 UJ02 接仪表板线束 1U11U053 U15 接前门车外磁卡探测天线 1U06U154 U04 接门灯 1UJ02U10UJ015 U05 接右前门外后视镜 1U096 U06 接玻璃升降器电机 1U077 U07 接右前门中低音扬声器 18 U08 接右前摄像头 1 尊享9 U09 接闭锁器Ⅰ 110 U10 接闭锁器Ⅱ 111 U11 接玻璃升降器开关 122 G6轿车电路图册右前门线束UJ02UJ0151617 28 U07 UJ03 U08 U12 3 1 1U13 318 4 6 4 1 5 2U06 U05 U11 U04 6 1 1 3 1 44 6115 10U11U09U101 45 101 32123 G6轿车电路图册左后门线束左后门线束编码名称数量备注序号 NoCoding Description Qty Rem 1 VJ01 接地板线束 1V05V062 VJ03 接左后门玻璃升降器开关 1V03V043 V02 接门灯 1VJ014 V04 接玻璃升降器电机 1V07V025 V05 接闭锁器Ⅱ 16 V06 接闭锁器Ⅰ 17 V07 接左后门中低音扬声器 1 24 G6轿车电路图册左后门线束VJ01V06V05V092113101313141746V0220 18V089 7212315V07V04V10V0311 31 24 63 6225 G6轿车电路图册右后门线束右后门线束编码名称数量备注序号 NoCoding Description Qty RemW05 1 WJ01 接地板线束 1W03W04W062 W02 接门灯 13 W03 接右后门玻璃升降器开关 1WJ014 W04 接玻璃升降器电机 1W07W025 W05 接闭锁器Ⅱ 16 W06 接闭锁器Ⅰ 17 W07 接右后门中低音扬声器 126 G6轿车电路图册右后门线束W08W03WJ011 21 53 61013W071W063W0414174620 1819721 1 3234 62W05W10W091 32127 G6轿车电路图册顶棚线束P08P07P06 P05P13P04P09P12P03P2128 G6轿车电路图册顶棚线束编码名称数量备注序号 NoCoding Description Qty Rem1 P2I 接仪表板配电盒I 12 PJ01 接仪表板线束 1 尊享3 P12 接左化妆灯 14 P03 接前室内照明灯 15 P04 接环境灯 16 P09 接内后视镜方向显示 17 P13 接右化妆灯 18 P05 接后室内照明灯 19 P06 接天窗限位开关 1 尊享10 P07 接天窗电机 1 尊享11 P08 接继电器座 1 尊享12 P11 胎压控制器 1 DCT 配置29 G6轿车电路图册顶棚线束P08P2IPJ0111085125131 45 61320P06P07 P03P09P021 31 22141P0430 G6轿车电路图册仪表板线束G39G73G61GJ08G35AG44G32GJ10G83GJ09G42G72预留G16G38G69G47G48G43G62G41预留G68G77/G66 G53G50G2MG2RGJ14 G63G49G19/G67G2SG55G79/G74G2TG56G2AG45G57G65G11B31 G6轿车电路图册G37 G29G46G30G36G31G28G24 GJ11 G58 G25 G52 G76 G20 G34 G2N GJ12 G27 G26 G2X G60 G21 G2Q G18 G2P G59 GJ03 GJ01GJ0232 G6轿车电路图册仪表板线束仪表板线束编码名称数量备注编码名称数量备注序号 No. 序号 NoCoding Description Qty Rem Coding Description Qty Rem1 G2X 接仪表板配电盒 X 117 G19 接 IG1 继电器座 12 G2N 接仪表板配电盒 N 118 G20 接时钟弹簧(DAB) 13 G2M 接仪表板配电盒 M 119 G21 接转向轴锁 14 G2Q 接仪表板配电盒 Q 120 G22 接点烟器 15 G2A 接仪表板配电盒 A 121 G23 接天线线束 16 G2T 接仪表板配电盒 T 122 G24 接组合开关 17 G2R 接仪表板配电盒 R 123 G25 接螺旋线圈Ⅱ 18 G2S 接仪表板配电盒 S 124 G27 接启动按钮 19 G2P 接仪表板配电盒 P 125 G28 接前部磁卡探测天线 110 G15A 接转接头Ⅲ 126 G29 接 DVD&GPS 主机 A(低配接 CD 主机 A) 1 尊享11 G11B 接转接头Ⅱ 127 G30 接 DVD&GPS 主机 B(低配接 CD 主机 A) 1 尊享12 G35A 接转接头Ⅳ 128 G31 接 DVD&GPS 主机 C(低配接 CD 主机 A) 1 尊享13 G35B 接转接头Ⅳ 129 G32 接中置扬声器 114 G16 接组合仪表 13015 G17 接倒车雷达 ECU 1 尊享 31 G34 按空调线束 J915 116 G18 接制动灯开关 132 G36 天线插头 133 G6轿车电路图册仪表板线束仪表板线束编码名称数量备注编码名称数量备注序号 No. 序号 NoCoding Description Qty Rem Coding Description Qty Rem33 G37 接 2#继电器座 148 G55 接手刹开关 134 G38 接鼓风机调速模块 149 G56 接电动后视镜控制开关 135 G39 接仪表板右高音扬声器 150 G57 接搭铁 136 G41 天线对接头 151 G58 接座椅加热开关 1 尊享37 G42 接鼓风机电机 152 G59 接搭铁 138 G43 接阳光传感器 153 G60 接搭铁 139 G44 接紧急灯开关 154 G61 接搭铁 140 G45 接前大灯调节开关 155 G62 接搭铁 141 G46 接前排乘员安全气囊PAB 156 G63 接搭铁 145 G50 接无钥匙系统电控单元 B 157 G64 接开关组 146 G52 接安全气囊 ECU 158 G65 接诊断接口 147 G54 接中部磁卡探测天线 159 G66 接仪表板线束 134 G6轿车电路图册仪表板线束仪表板线束编码名称数量备注编码名称数量备注序号 No. 序号 NoCoding Description Qty Rem Coding Description Qty Rem60 G67 接 1#继电器座 176 GJ02 接地板线束 161 G68 接仪表板左高音扬声器 177 GJ03 接地板线束 162 G69 接光照强度传感器 178 GJ04 接左前门线束 163 G70 接网关控制器 179 GJ05 接前舱线束 164 G71 接天窗开关 1 尊享 80 GJ06 接前舱线束 165 G72 接 1#CAN 接头 181 GJ07 接地板线束 166 G73 接 PAB 开关 182 GJ08 接地板线束 167 G74 接换档机构DCT 配置 83 GJ09 接右前门线束 16884 GJ10 接右前门线束 169 G76 接烟灰缸照明灯 185 GJ11 接发动机线束Ⅱ 170 G77 接安全气囊线束 G66 186 GJ12 接发动机线束Ⅱ 171 G79 接换挡传感器 1 DCT 配置 87 GJ13 接前舱线束 17288 GJ14 接顶棚线束 1 尊享7389 GJ82 接地板线束 174 G83 接信息显示屏 1 尊享 90 G26 接室内温度传感器 175 GJ01 接地板线束 191 G53 接 USB 接口总成 1 92 G78 接离合踏板开关 135 G6轿车电路图册仪表板线束(1)仪表板线束(2)G56G2X G2NG241 416 8141 1 10 1695 87 12 5 11 1913G25 GJ02 25 G59 12 16 242017 19 54 1M6332827 20 13 20 263434 373840G1727 33G41G8043 44 45 413536 3931 16G6817 32GJ14GJ04G21G19GJ01 G69 12 5 1 3 1 4 12 320 13 4 6 414GJ03G2S 1 G43 G2A 17G2MG2RG2T3418 1 41 1 211 3 3 6 G23 GJ06 GJ84 1G45 G71 G57 G20 10 1 G18 G26 1 2 512 1411M61 6 20 1383 1 236 G6轿车电路图册仪表板线束(3) 仪表板线束(4)G2QG2PG30G31GJ091417115 308 16G812417G15A81G35AG35B 9 16 G73 G22 G7221G36GJ13G38 GJ07 G11BG621 45 124 1G76G33 1 4 13 201 2GJ05G64GJ084 GJ10 158M61610165712 1428 17 21G27G75 G48 G61G341 914110 213015101G77G6311 22G83G44G291 4G70G47 5 10 G46G666G28G42G39 12 17 64 1711713712 1 28 1651037 G6轿车电路图册仪表板线束(5) G67 GJ82G37 G58111058 10 1 81 51066 10 36 355 6G52112018 11 201812124131316。

前言本维修手册提供了F3/F3R的诊断、维修程序、调整和规格方面的信息，供维修技师使用。

必要时，请将本手册与结构图册一起使用。

建议您与比亚迪汽车有限公司联系，取得本手册所提到的有关产品品牌、零件号或专用工具的有关信息。

本手册中收录的所有资料、插图和产品说明都是符合本手册出版当时的情况的。

但本公司保留有在不做预先通知及不受约束的条件下，随时对本手册进行修改的权利。

未经比亚迪汽车有限公司准许，不得以任何形式或手段（包括但不限于电子、机械、复印和录制）对本手册任何部分进行复制、存储在检索系统或传播。

上述声明适用于所有文字、图示和表格。

比亚迪汽车有限公司年月版权所有，翻印必究告诫警告：为降低伤人和/或财产损坏的可能性，务必认真遵守如下说明：1、本手册由比亚迪汽车有限公司提供，是为合格的专业技术人员而编写。

如果未经适当的培训，没有合适的工具和设备，而试图进行维修或保养，会伤及维修者本人或他人。

还可能损坏车辆或导致车辆不能正常操作。

2、正确的车辆维修和保养，对于维修人员的人身安全和机动车辆安全、可靠的操作，均十分重要。

如果需要更换某个零件，请使用相同的零件或由比亚迪汽车有限公司指定的零件。

切勿使用未经比亚迪汽车有限公司认可的更换件。

3、本手册中所推荐和介绍的维修程序，是进行维修和保养的有效方法。

其中有些程序需要使用专门设计的工具。

因此，如果欲采用未经比亚迪汽车有限公司推荐或认可的更换件、维修程序或工具，必须首先肯定对人身安全或车辆安全操作没有危害。

4、本手册包括各种“警告”、“特别注意事项”和“注意事项”，必须认真遵守，以便在维修或保养中减少伤人的危险性。

维修或保养不当，会损坏车辆或给车辆带来安全隐患。

这些“警告”、“特别注意事项”和“注意事项”并不详尽。

比亚迪汽车有限公司不可能对违反这些说明所带来的所有潜在危险后果都做出警告和赔偿。

5、本手册包括对装有安全气囊系统（以下称作“气囊”）车辆的维修程序。

参见“警告”、、“特别注意事项”“注意事项”和“保护装置”中的“警告”。
