发动机气缸盖常见故障的检修摘要：气缸盖结构复杂，壁厚不均匀，在高温高压下各部位热负荷极不均匀，所有这些都会引起热应力的产生，同时，还承受很大的机械应力的作用。
气缸盖的工作条件相当恶劣，常发生气缸盖裂纹和底平面翘曲变形等故障。
关键词：发动机；气缸盖；常见故障；检修1气缸盖拆装注意事项拆卸发动机气缸盖时，必须先拆下进排气歧管、火花塞等气缸盖上有关附件，然后再分别将气缸盖拆下。
若没有可靠的吊装设备，把进、排气歧管与两个气缸盖总成一齐拆卸时，要特别注意，避免用力过重而损坏气缸盖衬垫。
冷机时，按交叉顺序，分2～3次将气缸盖螺栓旋松拧下。
气缸盖装复时，要注意每个缸盖的第一、三缸火花塞孔下部，各有一个定位销孔，要与缸体上的定位销对准。
同时，气缸垫也是以这两个定位销孔定位，以保证缸孔、水道孔、油道孔、螺栓孔均能准确地对准。
注意气缸盖螺栓有两种结构，与气门室罩盖边缘的密封胶垫距离很近处，须装小尺寸的圆台肩螺栓，因为只能用小尺寸台肩，否则会挤破密封垫，造成机油泄漏。
其余螺栓都是大尺寸圆台肩螺栓。
气缸盖螺栓应按拆解相反顺序分2～3次从中心向两侧交叉均匀拧紧，以保证气缸垫从中心向两侧展平。
气缸盖螺栓的拧紧力矩为170～190N•m。
但要注意拧紧时应使拧紧力矩全部转化为对缸垫的压紧力。
当螺栓和螺栓孔出现摩擦，或螺栓制造质量低劣，圆台肩平面与螺栓中心线的垂直度达不到要求，螺杆及螺纹本身变形，甚至缸体螺栓孔中存有油痕，铁屑未清理干净时，均会造成缸盖螺栓拧紧时的假力矩，此时，拧紧力矩突然达到规定值，但缸盖并未压紧缸垫。
因此，使用的缸盖螺栓必须是质量合格的零件，装配时还应在螺纹部分先涂抹一些机油，以减少摩擦力，使螺栓的拧紧力矩能真正变成可靠的压紧气缸垫的压力。
2气缸盖底平面不平2.1原因（1）缸盖螺栓固定螺母没按规定顺序扭紧，扭矩过大或扭矩不均。
（2）缸垫烧损，缸盖受燃气吹拂或烧损严重。
（3）缸垫漏水，缸盖锈蚀严重。
（4）缸套台肩凸出缸体平面超过规定值，并且各缸凸出量相差悬殊。
气缸垫的更换操作方法汽车（发动机）大修更换气缸垫作业的方法判定为气缸垫烧蚀故障后，要按照正确的力法更换，以提高气缸垫的密封质量。
(1)拆卸缸盖螺栓时，必须等发动机完全冷封之后再进行，拆卸时要按照“从两边向中间对角均匀松开”的原则，以防止缸盖发生翘曲变形。
(2)清除旧的气缸垫，清洁气缸盖及气缸体密封表面。
此项工作要求特别的耐心细致，要彻底清除密封表面的旧密封胶、积炭及腐蚀生成物，并用压缩空气吹干净。
(3)检查气缸盖与气缸体密封表面有无变形。
用直尺和厚薄规沿着密封表面的纵向和横向分别检查，一般要求在气缸体与气缸盖的密封面全长上不平度不大于0．10mm，在任何100mm 的长度上不平度不大于0．03mm，在密封面上不能有任何的凸起或凹陷部位。
检查缸套上端面高于气缸体上平面的高度，要在规定的0．05～0．15mm 范围内。
(4)选用的气缸垫必须是符合要求、质量可靠的原厂配件安装时要注意其安装方向，基本原则是卷边朝向易修整的接触面或硬平面。
具体说明如下：①如果气缸垫本身有安装标志，则按安装标志进行安装。
②无标志，缸盖为铸铁，卷边朝向缸盖，缸盖为铸铝时，卷边要朝向缸体，当缸盖缸体均为铸铝时，卷边朝向湿式缸套的凸沿。
(5)缸盖螺栓的紧固方法：缸盖螺栓的紧固是保证气缸垫密封质量的最重要的一环，此项操作的规范与否，直接影响气缸垫的密封质量，必须严格按照技术标准进行操作，同时有一些细节问题必须加以注意：①要彻底清理螺栓孔内的污泥、积炭、冷却液、机油等杂物和液体，必要时用丝锥清理螺纹，并用压缩空气吹干净。
②彻底清洁缸盖螺栓，认真检查螺栓，如果有裂纹、点蚀及颈缩现象就应报废不能继续使用。
用卡尺测量螺栓在自由状态下的长度，如果螺栓的塑性变形量超过1．5％就不能再继续使用。
还有一些发动机生产厂在拧紧缸盖螺栓时是将螺栓扭紧到材料的屈服点，用这种方法可以在缸盖上形成更为一致的夹紧力，以保证气缸垫的可靠密封。
因此这种螺栓是按照仅使用一次的标准设计的，拆卸后必须更换。
气缸盖检修项目指导书一、项目目标（一）技能目标:1.掌握气缸盖平面度检验方法；2.掌握气门座密封锥面较削、研磨及密封性能检验方法；3.掌握气门座圈及气门导管镶换方法。
（二）知识目标：1.掌握气缸盖平面修复方法；2.掌握气门座圈及气门导管选配原则；二、项目内容（一）气缸盖平面度检验用直尺和塞尺对气缸盖的六个方向部位进行检查,取塞尺测量的间隙最大值为平面度误差。
气缸盖下平面的平面度公差，在任意50毫米×50毫米内不得大于0.05毫米，在整个平面上不得大于0.15毫米，在相邻两燃烧室之间的平面上，不允许有明显的划痕或击伤。
否则，应予以修理。
气缸盖下平面的平面度超过规定极限值时,可用刮削、研磨、磨削的方法修理。
磨削时,注意气缸盖的最小厚度尺寸应保持在极限值以上,若小于气缸盖厚度尺寸而平面度值又大于平面度极限值时,应更换气缸盖。
气缸盖与进、排气歧管接合平面平面度的检查方法同上，气缸盖与进、排气歧管接合平面平面度极限值为0.10mm。
（二）气门座的铰削（手工进行）A、选择刀杆：铰削气门座时，利用气门导管作为定位基准。
根据气门导管的内径选择相适应的定心杆直径，导杆以轻易插入气门导管内，无旷动量为宜；调整定心杆，使它与导管内孔密切接触不活动，保证铰削的气门座与气门导管中心线重合。
B、粗铰：选用与气门工作面锥角相同的粗铰刀，置与导杆上，把砂布垫在铰刀下，要磨除座口硬化层，以防止铰刀打滑和延长铰刀使用寿命；直到凹陷、斑点全部去除并形成2.5毫米以上的完整锥面为止。
注意：铰削时，两手握住手柄垂直向下用力，并只作顺时针方向转动，不允许倒转或只在小范围内转动。
C、试配：粗铰后，在气门座铰削表面上涂红丹，用相配的气门检查气门与气门座的接触环带位置，应在气门工作锥面的中部靠里，其宽度一般以1—2.5毫米为宜.。
当接触面偏上时，用15度锥角的绞刀铰上口，接触面偏下时，用75度锥角的绞刀铰下口。
D、精铰：选用与工作面角度相同的细刃铰刀进行精铰，并在铰刀下面垫以细纱布进行磨修，以降低气门座口表面粗糙度。
GB3801-83汽车发动机气缸体与气缸盖修理技术条件中华人民共和国国家标准GB3801-83 UDC621.431.72.222.004.124本标准适用于国产往复活塞式汽车发动机铸铁及铝合金气缸体与气缸盖的修理。
其他汽车发动机气缸体与气缸盖可参照执行。
通过修理的气缸体与气缸盖应符合本标准的要求。
1技术要求1.1气缸体与气缸盖不应有油污、积炭、水垢及杂物。
1.2水冷式气缸体与气缸盖用3.5-4.5kgf/cm2的压力作连续5min水压试验,不得渗漏。
1.3汽油发动机气缸体上平面到曲轴轴承承孔轴线的距离,不小于原设计差不多尺寸0.40mm。
注:原设计是指制造厂和按规定程序批准的技术文件(下同〉。
1.4所有结合平面不应有明显的凸出、凹陷、划痕或缺损。
气缸体上平面和气缸盖下平面的平面度公差应符合表1的规定。
1.5气缸体曲轴、凸轮轴轴承承孔的同轴度公差应符合原设计规定。
凡能用减磨合金补偿同轴度误差的,以气缸体两端曲轴轴承承孔公共轴线为基准,所有曲轴轴承承孔的同轴度公差为0.15mm,以气缸体两端凸轮轴轴承承孔公共轴线为基准,所有凸轮轴轴承承孔的同轴度公差为ф0.15mm。
1.6气缸体后端面对曲轴两端轴承承孔公共轴线的端面全跳动不大于0.20mm。
1.7燃烧室容积不小于原设计最小极限值的95%。
同一台发动机的气缸盖燃烧室容积之差应符合原设计规定。
1.8气缸体、气缸盖各结合面经加工后的表面光洁度应不低于▽6。
1.9气缸盖上装火花塞或喷油嘴和预热塞的螺孔螺纹损害不多于一牙,气缸体与气缸盖上其他螺孔螺纹损害不多于两牙。
修复后的螺孔螺纹应符合装配要求。
各定位销、环孔及装配基准面的尺寸和形位公差应符合原设计规定。
1.10选用的气缸套、气门导管、气门座圈及密封件应符合相应的技术条件,并应满足本标准的有关装配要求。
1.11气门导管承孔内径应符合原设计尺寸或分级修理尺寸(见表2)。
气门导管与承孔的配合过盈一样为0.02-0.06mm。

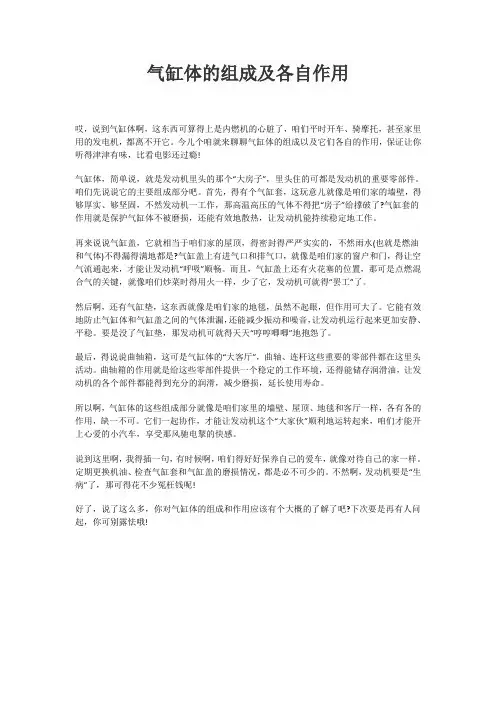

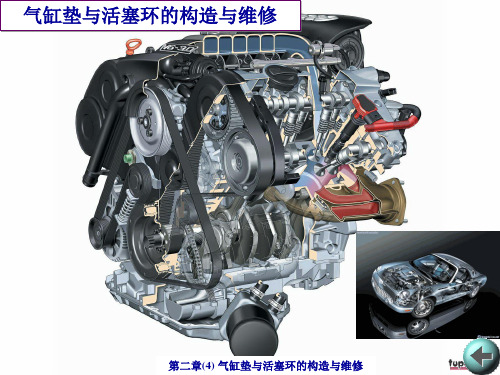

气缸体的组成及各自作用哎，说到气缸体啊，这东西可算得上是内燃机的心脏了，咱们平时开车、骑摩托，甚至家里用的发电机，都离不开它。
今儿个咱就来聊聊气缸体的组成以及它们各自的作用，保证让你听得津津有味，比看电影还过瘾!气缸体，简单说，就是发动机里头的那个“大房子”，里头住的可都是发动机的重要零部件。
咱们先说说它的主要组成部分吧。
首先，得有个气缸套，这玩意儿就像是咱们家的墙壁，得够厚实、够坚固，不然发动机一工作，那高温高压的气体不得把“房子”给撑破了?气缸套的作用就是保护气缸体不被磨损，还能有效地散热，让发动机能持续稳定地工作。
再来说说气缸盖，它就相当于咱们家的屋顶，得密封得严严实实的，不然雨水(也就是燃油和气体)不得漏得满地都是?气缸盖上有进气口和排气口，就像是咱们家的窗户和门，得让空气流通起来，才能让发动机“呼吸”顺畅。
而且，气缸盖上还有火花塞的位置，那可是点燃混合气的关键，就像咱们炒菜时得用火一样，少了它，发动机可就得“罢工”了。
然后啊，还有气缸垫，这东西就像是咱们家的地毯，虽然不起眼，但作用可大了。
它能有效地防止气缸体和气缸盖之间的气体泄漏，还能减少振动和噪音，让发动机运行起来更加安静、平稳。
要是没了气缸垫，那发动机可就得天天“哼哼唧唧”地抱怨了。
最后，得说说曲轴箱，这可是气缸体的“大客厅”，曲轴、连杆这些重要的零部件都在这里头活动。
曲轴箱的作用就是给这些零部件提供一个稳定的工作环境，还得能储存润滑油，让发动机的各个部件都能得到充分的润滑，减少磨损，延长使用寿命。
所以啊，气缸体的这些组成部分就像是咱们家里的墙壁、屋顶、地毯和客厅一样，各有各的作用，缺一不可。
它们一起协作，才能让发动机这个“大家伙”顺利地运转起来，咱们才能开上心爱的小汽车，享受那风驰电掣的快感。
说到这里啊，我得插一句，有时候啊，咱们得好好保养自己的爱车，就像对待自己的家一样。
定期更换机油、检查气缸套和气缸盖的磨损情况，都是必不可少的。
第一届全省技工院校教师职业能力大赛教学设计参赛项目类别交通类作品编码专业名称汽车运用与维修课程名称发动机构造与维修参赛作品题目气缸盖和气缸垫的拆装课时2课时教学对象汽修高端1班一、选题价值发动机气缸盖和气缸垫的拆装在发动机维修中非常常见二、学习目标掌握发动机气缸盖和气缸垫的拆装顺序三、学习内容发动机气缸盖和气缸垫的拆装顺序四、学习资源维修手册、微视频、多媒体、发动机台架、配套拆装工具五、教学实施过程教学环节教学内容教学活动设计意图教师活动学生活动1创设情境导入项目（3分钟）1．播放轿车冒白烟案例；2．提出——如何解决尾气冒白烟？1播放轿车冒白烟的案例。
让学生仔细观察，发现该车的故障现象，引导学生思考为何会出现这种现象。
2简单分析该车故障的原因——气缸垫或气缸盖损坏。
引导学生如何排除故障？观看案例，仔细观察现象；积极思考，激发兴趣，明确工作任务——更换气缸垫或气缸盖。
1．用一个实际的故障作为案例，让学生来一起讨论，引起学生的注意。
2．布置新的学习任务，激发学生动手一试的兴趣。
2制定计划1．讲解气引导学生观察并记录—观看视频，记录视频 1.按照认知规律，知识链接（11分钟）缸盖的结构及作用；2．微视频：播放气缸盖拆装的视频展示；—拆装流程及注意事项。
提示视频播放中的注意事项、拆装要点。
中的操作要点及注意事项。
鼓励学生利用教师准备的微视频，通过模仿，记录气缸盖拆装方案，培养学生观察及模仿能力。
2.通过微视频及教师讲解，了解气缸盖的拆装流程。
3小组合作实践（7分钟）分组实践拆卸气缸盖；1．介绍实训需要用到的工具；2．引导学生分组实习；3．明确拆卸步骤及顺序，巡视答疑；4．教师结合气缸盖的拆卸，强调注意事项。
1．认识实训所要用到的工具；2．分组实习，掌握气缸盖螺栓拆卸顺序的重要性；根据要求完成以下操作1）拆卸气缸盖2）拆卸气缸垫1.分组实习。
2.由之前的学生示范，学生模仿操作，逐渐过渡到学生通过自主、合作和探究式的小组学习。

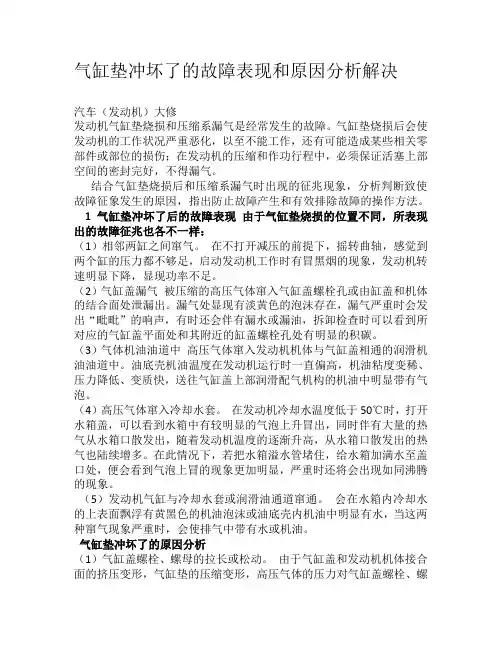

气缸垫冲坏了的故障表现和原因分析解决汽车（发动机）大修发动机气缸垫烧损和压缩系漏气是经常发生的故障。
气缸垫烧损后会使发动机的工作状况严重恶化，以至不能工作，还有可能造成某些相关零部件或部位的损伤；在发动机的压缩和作功行程中，必须保证活塞上部空间的密封完好，不得漏气。
结合气缸垫烧损后和压缩系漏气时出现的征兆现象，分析判断致使故障征象发生的原因，指出防止故障产生和有效排除故障的操作方法。
1 气缸垫冲坏了后的故障表现由于气缸垫烧损的位置不同，所表现出的故障征兆也各不一样：（1）相邻两缸之间窜气。
在不打开减压的前提下，摇转曲轴，感觉到两个缸的压力都不够足，启动发动机工作时有冒黑烟的现象，发动机转速明显下降，显现功率不足。
（2）气缸盖漏气被压缩的高压气体窜入气缸盖螺栓孔或由缸盖和机体的结合面处泄漏出。
漏气处显现有淡黄色的泡沫存在，漏气严重时会发出“毗毗”的响声，有时还会伴有漏水或漏油，拆卸检查时可以看到所对应的气缸盖平面处和其附近的缸盖螺栓孔处有明显的积碳。
（3）气体机油油道中高压气体窜入发动机机体与气缸盖相通的润滑机油油道中。
油底壳机油温度在发动机运行时一直偏高，机油粘度变稀、压力降低、变质快，送往气缸盖上部润滑配气机构的机油中明显带有气泡。
（4）高压气体窜入冷却水套。
在发动机冷却水温度低于50℃时，打开水箱盖，可以看到水箱中有较明显的气泡上升冒出，同时伴有大量的热气从水箱口散发出，随着发动机温度的逐渐升高，从水箱口散发出的热气也陆续增多。
在此情况下，若把水箱溢水管堵住，给水箱加满水至盖口处，便会看到气泡上冒的现象更加明显，严重时还将会出现如同沸腾的现象。
（5）发动机气缸与冷却水套或润滑油通道窜通。
会在水箱内冷却水的上表面飘浮有黄黑色的机油泡沫或油底壳内机油中明显有水，当这两种窜气现象严重时，会使排气中带有水或机油。
气缸垫冲坏了的原因分析（1）气缸盖螺栓、螺母的拉长或松动。
由于气缸盖和发动机机体接合面的挤压变形，气缸垫的压缩变形，高压气体的压力对气缸盖螺栓、螺母引起的偶然过载，气缸盖螺栓拧入深度不够，螺纹表面的微观不平度被压平以及由于扭矩过大造成螺栓出现缩颈等，都能造成气缸盖螺栓螺母的拉长或松动，因而致使气缸盖与发动机机体结合面压力不足和各处压力不均等，导致高温高压气体从局部压力较小的部位窜出而烧坏气缸垫。

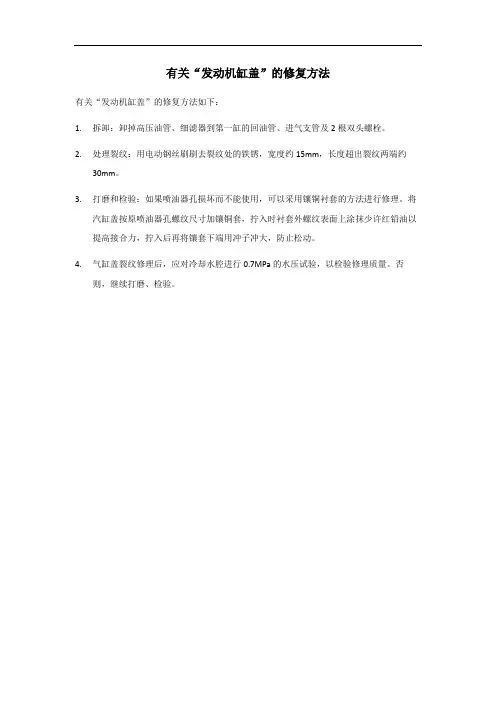

有关“发动机缸盖”的修复方法
有关“发动机缸盖”的修复方法如下：
1.拆卸：卸掉高压油管、细滤器到第一缸的回油管、进气支管及2根双头螺栓。
2.处理裂纹：用电动钢丝刷刷去裂纹处的铁锈，宽度约15mm，长度超出裂纹两端约
30mm。
3.打磨和检验：如果喷油器孔损坏而不能使用，可以采用镶铜衬套的方法进行修理。
将
汽缸盖按原喷油器孔螺纹尺寸加镶铜套，拧入时衬套外螺纹表面上涂抹少许红铅油以提高接合力，拧入后再将镶套下端用冲子冲大，防止松动。
4.气缸盖裂纹修理后，应对冷却水腔进行0.7MPa的水压试验，以检验修理质量。
否
则，继续打磨、检验。
GB3801-83汽车发动机气缸体与气缸盖修理技术条件中华人民共和国国家标准GB3801-83 UDC621.431.72.222.004.124本标准适用于国产往复活塞式汽车发动机铸铁及铝合金气缸体与气缸盖的修理。
其他汽车发动机气缸体与气缸盖可参照执行。
通过修理的气缸体与气缸盖应符合本标准的要求。
1技术要求1.1气缸体与气缸盖不应有油污、积炭、水垢及杂物。
1.2水冷式气缸体与气缸盖用3.5-4.5kgf/cm2的压力作连续5min水压试验,不得渗漏。
1.3汽油发动机气缸体上平面到曲轴轴承承孔轴线的距离,不小于原设计差不多尺寸0.40mm。
注:原设计是指制造厂和按规定程序批准的技术文件(下同〉。
1.4所有结合平面不应有明显的凸出、凹陷、划痕或缺损。
气缸体上平面和气缸盖下平面的平面度公差应符合表1的规定。
1.5气缸体曲轴、凸轮轴轴承承孔的同轴度公差应符合原设计规定。
凡能用减磨合金补偿同轴度误差的,以气缸体两端曲轴轴承承孔公共轴线为基准,所有曲轴轴承承孔的同轴度公差为0.15mm,以气缸体两端凸轮轴轴承承孔公共轴线为基准,所有凸轮轴轴承承孔的同轴度公差为ф0.15mm。
1.6气缸体后端面对曲轴两端轴承承孔公共轴线的端面全跳动不大于0.20mm。
1.7燃烧室容积不小于原设计最小极限值的95%。
同一台发动机的气缸盖燃烧室容积之差应符合原设计规定。
1.8气缸体、气缸盖各结合面经加工后的表面光洁度应不低于▽6。
1.9气缸盖上装火花塞或喷油嘴和预热塞的螺孔螺纹损害不多于一牙,气缸体与气缸盖上其他螺孔螺纹损害不多于两牙。
修复后的螺孔螺纹应符合装配要求。
各定位销、环孔及装配基准面的尺寸和形位公差应符合原设计规定。
1.10选用的气缸套、气门导管、气门座圈及密封件应符合相应的技术条件,并应满足本标准的有关装配要求。
1.11气门导管承孔内径应符合原设计尺寸或分级修理尺寸(见表2)。
气门导管与承孔的配合过盈一样为0.02-0.06mm。
