发动机气缸盖拆装步骤及注意事项
发动机气缸盖是发动机的重要部件之一，它的拆装需要非常谨慎和细心。
下面我们来详细了解一下发动机气缸盖的拆装步骤及注意事项。
一、拆卸气缸盖
1.先拆卸进气管和排气管，以及其他与气缸盖相连的零部件。
2.拆卸气门盖和气门弹簧，注意弹簧的顺序和位置。
3.拆卸气门杆和气门，注意标记每个气门的位置。
4.拆卸气缸盖螺栓，按照规定的顺序和力度拆卸。
5.拆卸气缸盖，注意不要损坏气缸盖和气缸盖垫片。
二、安装气缸盖
1.清洗气缸盖和气缸盖垫片，确保表面干净平整。
2.安装气缸盖垫片，注意方向和位置。
3.安装气缸盖，按照规定的顺序和力度拧紧螺栓。
4.安装气门和气门杆，注意位置和顺序。
5.安装气门弹簧和气门盖，注意弹簧的顺序和位置。
6.安装进气管和排气管，以及其他与气缸盖相连的零部件。
三、注意事项
1.拆卸和安装气缸盖时，要使用专业工具和设备，确保操作安全和正确。
2.拆卸和安装气缸盖时，要注意不要损坏气缸盖和气缸盖垫片，以免影响发动机的正常工作。
3.拆卸和安装气缸盖时，要按照规定的顺序和力度拧紧螺栓，以确保气缸盖的密封性和稳定性。
4.拆卸和安装气缸盖时，要注意清洗气缸盖和气缸盖垫片，确保表面干净平整，以免影响密封性。
5.拆卸和安装气缸盖时，要注意标记每个气门的位置，以免安装时出现错误。
拆卸和安装气缸盖是一项非常重要的工作，需要非常谨慎和细心。
只有按照规定的步骤和注意事项进行操作，才能确保发动机的正常工作和安全运行。
发动机气缸盖及其检修（二）引言概述发动机气缸盖是发动机的重要部件之一，承受着高温、高压及机械载荷等多种工况。
其性能和质量直接影响发动机的工作效率和寿命。
本文将就发动机气缸盖的检修工作进行详细介绍，以帮助读者全面了解和掌握相关知识。
1. 气缸盖的拆卸和清洗1.1 拆卸工具和注意事项1.2 拆卸步骤和顺序1.3 清洗方法和注意事项1.4 检查清洗后的气缸盖是否有损坏1.5 存储和保养气缸盖的注意事项2. 气缸盖的研磨和修复2.1 下料和研磨工具的选择2.2 研磨步骤和顺序2.3 研磨表面的质量要求2.4 保证气缸盖平面度的方法2.5 气缸盖修复后的核查和测试3. 气缸盖的检验和分析3.1 检查气缸盖的外观缺陷3.2 检测气缸盖是否有裂纹3.3 检测气缸盖密封性能3.4 检查气缸盖的压力损失情况3.5 对检验结果进行数据分析和评估4. 气缸盖的装配和调节4.1 安装前的准备工作和注意事项4.2 安装顺序和方法4.3 调节气缸盖的压缩比4.4 调节气缸盖的压力损失4.5 气缸盖装配后的检查和测试5. 气缸盖的维护和保养5.1 定期检查气缸盖的工作状态5.2 确保气缸盖的冷却系统正常运行5.3 注意防止气缸盖的腐蚀和腐蚀5.4 注重气缸盖的润滑和保护5.5 定期更换气缸盖的密封垫片总结通过本文的介绍，我们深入了解了发动机气缸盖的检修工作。
掌握了正确的拆卸、清洗、研磨、修复、检验、装配、调节、维护和保养方法，可以有效提高发动机气缸盖的性能和使用寿命，确保发动机的正常工作。
在实际操作中，应严格按照操作规范进行操作，并定期检查和维护气缸盖，以确保发动机的可靠性和安全性。

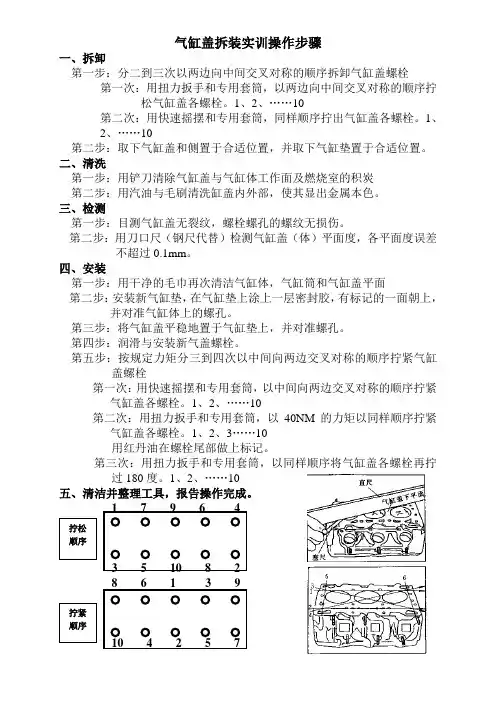

气缸盖拆装实训操作步骤一、拆卸第一步：分二到三次以两边向中间交叉对称的顺序拆卸气缸盖螺栓第一次：用扭力扳手和专用套筒，以两边向中间交叉对称的顺序拧松气缸盖各螺栓。
1、2、 (10)第二次：用快速摇摆和专用套筒，同样顺序拧出气缸盖各螺栓。
1、2、 (10)第二步：取下气缸盖和侧置于合适位置，并取下气缸垫置于合适位置。
二、清洗第一步：用铲刀清除气缸盖与气缸体工作面及燃烧室的积炭第二步：用汽油与毛刷清洗缸盖内外部，使其显出金属本色。
三、检测第一步：目测气缸盖无裂纹，螺栓螺孔的螺纹无损伤。
第二步：用刀口尺（钢尺代替）检测气缸盖（体）平面度，各平面度误差不超过0.1mm。
四、安装第一步：用干净的毛巾再次清洁气缸体，气缸筒和气缸盖平面第二步：安装新气缸垫，在气缸垫上涂上一层密封胶，有标记的一面朝上，并对准气缸体上的螺孔。
第三步：将气缸盖平稳地置于气缸垫上，并对准螺孔。
第四步：润滑与安装新气盖螺栓。
第五步：按规定力矩分三到四次以中间向两边交叉对称的顺序拧紧气缸盖螺栓第一次：用快速摇摆和专用套筒，以中间向两边交叉对称的顺序拧紧气缸盖各螺栓。
1、2、 (10)第二次：用扭力扳手和专用套筒，以40NM的力矩以同样顺序拧紧气缸盖各螺栓。
1、2、3 (10)用红丹油在螺栓尾部做上标记。
第三次：用扭力扳手和专用套筒，以同样顺序将气缸盖各螺栓再拧过180度。
1、2、 (10)五、清洁并整理工具，报告操作完成。
1 7 9 6 4拧松顺序3 5 10 8 28 6 1 3 9拧紧顺序10 4 2 5 7。
气缸盖的拆装
一、实训目的与要求
（1）掌握气缸盖的组成
（2）掌握气缸的拆卸和装配
二、训练准备
1）CA1091型载货汽车一辆CA6102型发动机1台。
2）扭力表1只，呆扳手、梅花扳手、套筒扳手各1套。
三、训练要求
按正确的操作规程完成侧置凸轮轴式发动机气缸盖的拆卸与安装。
四、技术标准
1）按先两边后中间的顺序交叉对称拆卸缸盖螺栓。
2）气缸垫的安装方向正确。
3）缸盖安装螺栓由中间向两边交叉对称分次拧紧，拧紧力矩应为100~120N·m。
五、基本操作步骤
操作步骤描述：拆卸-检查-装配
步骤1：拆卸
按先两边后中间的顺序交叉对称拆卸缸盖螺栓。
步骤2：检查
检测缸盖的好坏。
步骤3：装配
1）安装冷却液堵盖板和堵盖板衬垫。
2）装配气门组各零件。
3）摆放气缸垫。
4）安装气缸盖与发动机前后吊耳，然后按规定顺序拧好各紧固螺栓。
拧紧力矩为170~190N·m，待发动机热车后应重新紧固一次。
