一、初中物理杠杆平衡条件的应用问题1．如图所示，在探究杠杆平衡条件的实验中，杠杆处于水平平衡状态，所用钩码完全相同。
下列做法中能使杠杆再次平衡的是A ．分别在两边钩码下再增加一个相同钩码B ．左边减少1个钩码，右边减少2个钩码C ．两边钩码均向支点移动相同的距离D ．左边钩码向左移1.5cm ，右边钩码向右移1cm【答案】D【解析】【详解】设一个钩码的重力为G ，左边钩码到支点的距离为3l ，因为杠杆正处于水平平衡，所以由杠杆平衡条件可得233G l G l ⨯=⨯右，解得2l l =右，即右边钩码到支点的距离为2l ；A ．若分别在两边钩码下再增加一个相同钩码，则3342G l G l ⨯≠⨯，此时杠杆不再平衡，不符合题意；B ．若左边减少1个钩码，右边减少2个钩码，则32G l G l ⨯≠⨯ ，此时杠杆不再平衡，不符合题意；C ．若两边的钩码均向支点移动相同的距离l ，则223G l G l ⨯≠⨯，此时杠杆不再平衡，不符合题意；D ．若左边钩码向左移1.5cm ，右边钩码向右移1cm ，则2(3 1.5)3(21)G l G l ⨯+=⨯+，此时杠杆平衡，符合题意。
2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm 3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q 点处时秤杆恰好平衡，如图所示。
当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（ ）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。

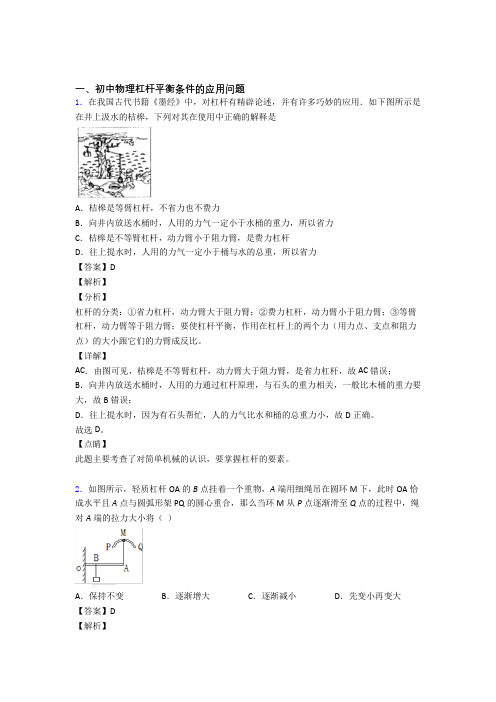

一、初中物理杠杆平衡条件的应用问题1．在我国古代书籍《墨经》中，对杠杆有精辟论述，并有许多巧妙的应用．如下图所示是在井上汲水的桔槔，下列对其在使用中正确的解释是A．桔槔是等臂杠杆，不省力也不费力B．向井内放送水桶时，人用的力气一定小于水桶的重力，所以省力C．桔槔是不等臂杠杆，动力臂小于阻力臂，是费力杠杆D．往上提水时，人用的力气一定小于桶与水的总重，所以省力【答案】D【解析】【分析】杠杆的分类：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂；要使杠杆平衡，作用在杠杆上的两个力（用力点、支点和阻力点）的大小跟它们的力臂成反比。
【详解】AC．由图可见，桔槔是不等臂杠杆，动力臂大于阻力臂，是省力杠杆，故AC错误；B．向井内放送水桶时，人用的力通过杠杆原理，与石头的重力相关，一般比木桶的重力要大，故B错误；D．往上提水时，因为有石头帮忙，人的力气比水和桶的总重力小，故D正确。
故选D。
【点睛】此题主要考查了对简单机械的认识，要掌握杠杆的要素。
2．如图所示，轻质杠杆OA的B点挂着一个重物，A端用细绳吊在圆环M下，此时OA恰成水平且A点与圆弧形架PQ的圆心重合，那么当环M从P点逐渐滑至Q点的过程中，绳对A端的拉力大小将（）A．保持不变B．逐渐增大C．逐渐减小D．先变小再变大【答案】D【解析】【详解】作出当环M位于P点、圆弧中点、Q点时拉力的力臂l1、l2、l3如下由图可知，动力臂先增大，再减小，阻力与阻力臂不变，则由杠杆平衡公式F1l1=F2l2可知，拉力先变小后变大，故选D。
3．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【解析】【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。
一、初中物理杠杆平衡条件的应用问题1．如图所示，小明用一可绕O点转动的轻质杠杆，将挂在杠杆下的重物提高。
他用一个始终与杠杆垂直的力F使杠杆由竖直位置缓慢转到水平位置，在这个过程中，此杠杆（）A．一直是省力的B．先是省力的，后是费力的C．一直是费力的D．先是费力的，后是省力的【答案】B【解析】【分析】【详解】由题图可知动力F的力臂l1始终保持不变，物体的重力G始终大小不变，在杠杆从竖直位置向水平位置转动的过程中，重力的力臂l2逐渐增大，在l2＜l1之前杠杆是省力杠杆，在l2＞l1之后，杠杆变为费力杠杆，故选B。
2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G ×2L =12GL ，右边=4G×4L =16GL ，左边＜右边，杠杆右边下沉，D 不符合题意，故选C ．3．AC 硬棒质量忽略不计，在棒的B 、C 两点施加力F 1、F 2，F 2的方向沿OO'线，棒在图所示位置处于静止状态，则（ ）A ．F 1<F 2B ．F 1=221s F s C ．F 1力臂等于s 1D ．F 2方向沿OO '线向上【答案】D【解析】【详解】AC ．由图知，F 2的方向沿OO ′线，其力臂最长，为s 2；而F 1的方向竖直向下，所以其力臂L 1是从A 点到F 1的垂线段，小于s 1，更小于s 2， 由F 1L 1=F 2L 2知，L 1＜s 2，所以F 1一定大于F 2，故AC 不符合题意；B ．由F 1L 1=F 2L 2知，F 1L 1=F 2s 2，即2211F s F L故B 不符合题意； D ．已知F 1的方向是竖直向下的，为保持杠杆平衡，F 2的方向应该沿OO′向上，故D 符合题意。

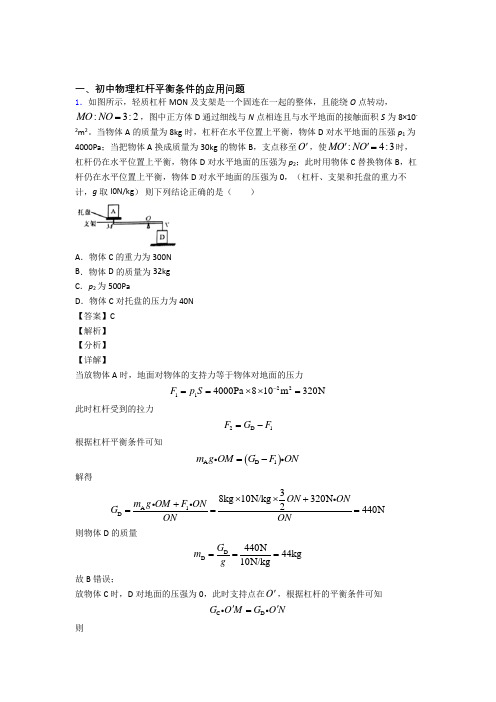

一、初中物理杠杆平衡条件的应用问题1．如图所示，轻质杠杆MON 及支架是一个固连在一起的整体，且能绕O 点转动，:3:2MO NO =，图中正方体D 通过细线与N 点相连且与水平地面的接触面积S 为8×10-2m 2。
当物体A 的质量为8kg 时，杠杆在水平位置上平衡，物体D 对水平地面的压强p 1为4000Pa ；当把物体A 换成质量为30kg 的物体B ，支点移至O '，使:4:3MO NO ''=时，杠杆仍在水平位置上平衡，物体D 对水平地面的压强为p 2；此时用物体C 替换物体B ，杠杆仍在水平位置上平衡，物体D 对水平地面的压强为0，（杠杆、支架和托盘的重力不计，g 取I0N/kg ） 则下列结论正确的是（ ）A ．物体C 的重力为300NB ．物体D 的质量为32kgC ．p 2为500PaD ．物体C 对托盘的压力为40N 【答案】C 【解析】 【分析】 【详解】当放物体A 时，地面对物体的支持力等于物体对地面的压力22114000Pa 810m 320N F p S -==⨯⨯=此时杠杆受到的拉力2D 1F G F =-根据杠杆平衡条件可知()A D 1m g OM G F ON =-解得A 1D 38kg 10N/kg 320N 2440NON ONm g OM F ON G ON ON⨯⨯++=== 则物体D 的质量D D 440N 44kg 10N/kgG m g ===故B 错误；放物体C 时，D 对地面的压强为0，此时支持点在O '，根据杠杆的平衡条件可知C D G O M G O N ''=则DC440N330N43G O N O NGOM O N''⨯===''故A错误；物体C对托盘的压力等于C的重力为330N，故D错误；当放上物体B时，根据杠杆的平衡条件可知()B D2m g O M G F O N''=-则D B24440N30kg10N/kg340NO N O NG O N m g O MFO N O N''-⨯⨯''-===''则物体D对地面的压强222240N500Pa810mFpS-===⨯故C正确。
一、初中物理杠杆平衡条件的应用问题1．如图所示，AOB 为一杠杆，O 为支点，杠杆重不计，AO =OB ．在杠杆右端A 处用细绳悬挂重为G 的物体，当AO 段处于水平位置时，为保持杠杆平衡，需在B 端施加最小的力为F 1；当BO 段在水平位置时保持杠杆平衡，这时在B 端施加最小的力为F 2，则A ．F 1<F 2B ．F 1>F 2C ．F 1=F 2D ．无法比较【答案】B【解析】【分析】【详解】（1）当AO 段处于水平位置时，如左图所示最省力，∵F 1l OB =Gl OA∴F 1=OAOBGll =G ；（2）当OB 段处于水平位置时，如右图所示最省力，∵F 2l OB =Gl OC∴F 2=OCOC OB OBGlG l l l ⨯=∵l OC ＜l OB∴F 2＜G∴F 1＞F 2；故选B ．2．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。
下列叙述正确的是（）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。
D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。
故选D。
3．如图所示，作用在A点的各个力中，不可能使杠杆平衡的力是A．F3和F4B．F1和F3C．F2和F4D．F1和F2【答案】A【解析】【详解】因为力F3的作用线所在的直线过支点O，所以力F3的力臂为0，又因为0乘以任何数都为0，所以力F3不能使杠杆平衡；力F4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F4不能使杠杆平衡；力F1和F2使杠杆转动方向与重物使杠杆转动方向相反，所以力F1和F2可以使杠杆平衡；故选A。
一、初中物理杠杆平衡条件的应用问题1．用如图所示的杠杆提升重物，设作用在A端的力F始终与杆垂直，那么，在将重物提升到最高处的过程中，力F的大小将 ( )A．逐渐变小B．先变小，后变大C．逐渐变大D．先变大，后变小【答案】D【解析】【分析】【详解】由题知，当慢慢提升重物时，重力(阻力)不变，阻力臂增大(水平时最大)，动力臂不变，即：G不变、L1不变,，L2增大∵FL1＝GL2∴力F逐渐变大；故选C.2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F，使杠杆保持平衡，然后向右缓慢转动F至水平方向，这一过程中（）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。
故选A。
【点睛】中等题.失分的原因是：①不知道动力F方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F 在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F 与杠杆垂直时，动力臂最大，动力F 最小。
3．如图所示，在探究“杠杆平衡条件”的实验中，杠杆在力F 作用下在水平位置平衡，现保持杠杆始终在水平位置平衡，将弹簧测力计绕B 点从a 转动到b 的过程中，拉力F 与其力臂的乘积变化情况是（ ）A ．一直变小B ．一直变大C ．一直不变D ．先变小后变大【答案】C【解析】【分析】【详解】 将测力计绕B 点从a 位置转动到b 位置过程中，钩码的重力不变，其力臂OA 不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件可知，拉力F 与其力臂的乘积也是不变的。
一、初中物理杠杆平衡条件的应用问题1．如图所示，小明利用一根长为L 的扁担挑水，他在扁担的左端挂上质量为m 1的水桶，在右端挂上质量为m 2的水桶，右手扶着扁担右侧。
已知m 1> m 2 ，不计扁担自重，下列说法正确的是（ ）A ．若要右手不使力，小明的肩应靠近扁担左端B ．若要右手不使力，小明的肩应靠近扁担右端C ．小明的肩位于扁担中点时，右手需要给扁担施加向上的力D ．扁担与肩的接触面积越小，肩受到的压强越小【答案】A【解析】【分析】【详解】AB ．扁担在左端挂了m 1的水桶，右端挂了m 2的水桶，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，若要扁担平衡右手不使力，人的肩膀应靠近扁担左端，故A 正确，B 错误；C ．小明的肩位于扁担中点时，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，左端下沉，为了使扁担在水平位置平衡，右手需要给扁担施加向下的力，故C 错误；D ．根据压强的公式F p S=可知，压力一定时，扁担与肩的接触面积越小，肩受到的压强越大，故D 错误。
故选A 。
2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一 段距离．F 1、F 2始终沿竖直方向；图甲中 BO =2AO ，图乙中动滑轮重为 50N ，重物上升速度 为 0.02m/s ．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A ．甲方式 F 1由 150N 逐渐变大B ．乙方式 F 2的功率为 3WC ．甲乙两种方式都省一半的力D ．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】 A ．由图知道，重力即阻力的方向是竖直向下的，动力F 1 的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1221L OB L OA == 所以，动力F 1 的大小始终不变，故A 错误；BC ．由于在甲图中， OB =2OA ，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N 200N 22F G ==⨯= 由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ，故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是： 400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。
一、初中物理杠杆平衡条件的应用问题1．有一根一端粗一端细的木棒，用绳子拴住木棒的O点，将它悬挂起来，恰好在水平位置平衡，如图所示，若把木棒从绳子悬挂处锯开，则被锯开的木棒（）A．粗细两端质量一样B．粗端质量较大C．细端质量较大D．无法判定【答案】B【解析】【详解】如图1，设O点到粗端的距离为L，在O点左侧对称地割取长也为L的一段（图1）。
现再次利用对称割法，在O点右侧割取与O点左侧所割等大的一部分（图2虚线部分），将两次所割取的部分（各自重力显然是相等的）取走，则原木棒只剩下图2所示部分。
设左端剩下的重力为G左，力臂为l左，右端剩下的重力为G右，力臂为l右，由杠杆平衡条件有：G左l左 G右l右，很明显l左>l右，故有G左<G右，再加上被取走的部分，仍有左端的重力小于右端重力，即粗端重力大，质量大。
故选B。
2．如图所示，一根均匀木尺放在水平桌面上，它的一端伸出桌面的外面，伸到桌面外面的部分长度是木尺长的14，在木尺末端的B点加一个作用力F，当力F=3N时，木尺的另一端A开始向上翘起，那么木尺受到的重力为（）A．3N B．9N C．1N D．2N 【答案】A【解析】【分析】【详解】设直尺长为l，如图所示：从图示可以看出：杠杆的支点为O，动力F=3N 动力臂OB=1 4 l阻力为直尺的重力G，阻力臂CO=12l-14l=14l由杠杆平衡的条件得F×OB=G×OC3N×14l= G×14l G=3N故选A。
3．如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点O点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是A．当重物悬挂在A点，动力作用在C点时，该杠杆一定是省力杠杆B．当重物悬挂在C点，动力作用在B点时一定比作用在A点时要省力C．无论重物挂在A点还是B点时，利用该机械所做的有用功都相等D．如果动力作用在C点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变【答案】C【解析】【分析】灵活运用杠杆平衡公式分析即可；【详解】AB．不论重物悬挂在A点或C点，也不论动力作用在C点还是B点，判断杠杆是省力还是费力，需要根据杠杆平衡公式，不仅与力的作用点有关，还与力的方向有关，因此无法在只知道力的作用点的情况下判断是否省力，故AB错误；= C．无论重物挂在A点还是B点时，由于物体质量相同，上升高度相同，则根据W Gh 可知，该机械所做的有用功都相等，故C正确；D．动力作用在C点且方向始终保持与杆保持垂直时，可得动力臂大小始终不发生变化，但由于物体上升，重物的阻力臂会逐渐减小，则由杠杆平衡公式可知动力会减小，故D错误。
一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置处于平衡状态。
下列操作仍能使杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．左侧的钩码向左移一格，右侧增加一个钩码C．在两侧钩码下方，同时加挂一个相同的钩码D．在两侧钩码下方，同时减去一个相同的钩码【答案】B【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为L，原来杠杆处于平衡状态，则有⨯=⨯G L G L2332A．两边各向外移一格，左边⨯=248G L GL右边⨯=339G L GL由于89<GL GL杠杆右端下沉，故A不符合题意；B．左侧的钩码向左移一格，右侧增加一个钩码，因左边⨯24G L右边⨯42G L因2442⨯=⨯G L G L故B符合题意；C．在两侧钩码下方，同时加挂一个相同的钩码，左边⨯=339G L GL右边⨯=428G L GL因为98GL GL>杠杆左端下沉，故C不符合题意；D．在两侧钩码下方，同时减去一个相同的钩码，左边33G L GL⨯=右边224G L GL⨯=由于34GL GL<杠杆右端下沉，故D不符合题意。
故选B。
2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中BO=2AO，图乙中动滑轮重为 50N，重物上升速度为 0.02m/s．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A．甲方式F1由 150N 逐渐变大B．乙方式F2的功率为 3WC．甲乙两种方式都省一半的力D．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】A．由图知道，重力即阻力的方向是竖直向下的，动力F1的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是：1 22 1L OBL OA==所以，动力F1的大小始终不变，故A错误；BC．由于在甲图中，OB=2OA，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N200N 22F G==⨯=由图乙知道，承担物重是绳子的段数是n=3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G =+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ，故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是： 400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．如图所示的轻质杠杆OA 上悬挂着一重物G ，O 为支点，在A 端用力使杠杆平衡。
