CAD和WORD、EXCEL之间的图形或表格相互复制的方法

一、CAD图形或表格复制到WORD、EXCEL的步骤1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到CAD进行修改即可；复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤1、选择需要复制的图形或表格，用“复制”工具进行复制；2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；4、选择粘贴插入点，粘贴后效果如下图；5、粘贴后的线条或文字可以在CAD直接编辑，如下图；CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher 都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。

经常遇到要将AutoCAD绘制的图形插入到Word等文挡里去的情况，尽管Word能够用插入对象的方法来实现，但插入的图形仍保持AutoCAD的颜色，而且不能进行裁剪。

AutoCAD虽然也能够将图形输出成图元格式或位图格式，但也有同样的问题。

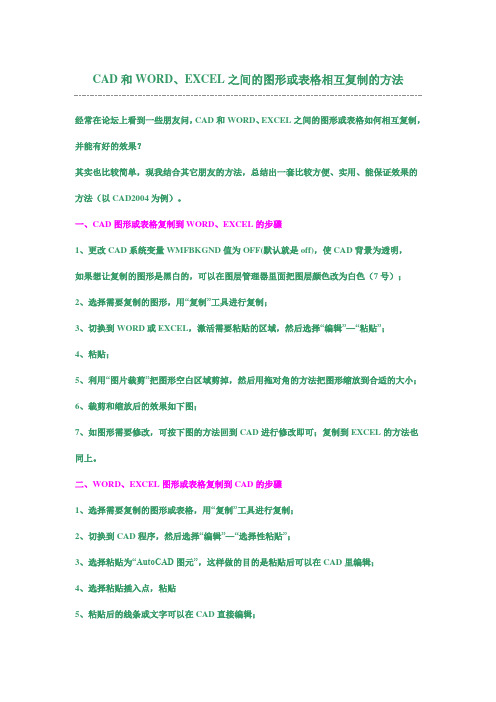

CAD和WORD、EXCEL之间的图形或表格相互复制的方法经常在论坛上看到一些朋友问，CAD和WORD、EXCEL之间的图形或表格如何相互复制，并能有好的效果？其实也比较简单，现我结合其它朋友的方法，总结出一套比较方便、实用、能保证效果的方法（以CAD2004为例）。

一、CAD图形或表格复制到WORD、EXCEL的步骤1、更改CAD系统变量WMFBKGND值为OFF(默认就是off)，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到CAD进行修改即可；复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤1、选择需要复制的图形或表格，用“复制”工具进行复制；2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；4、选择粘贴插入点，粘贴5、粘贴后的线条或文字可以在CAD直接编辑；大功告成。

CAD到Office补充几点：说是CAD到Office，是因为CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。

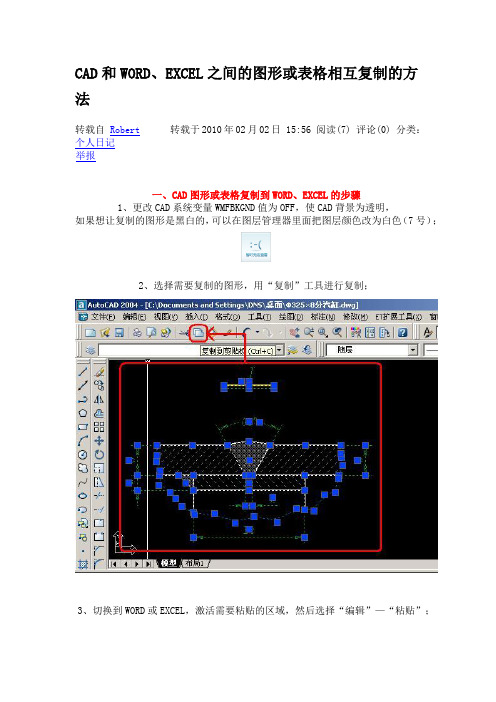

一、CAD图形或表格复制到WORD、EXCEL的步骤

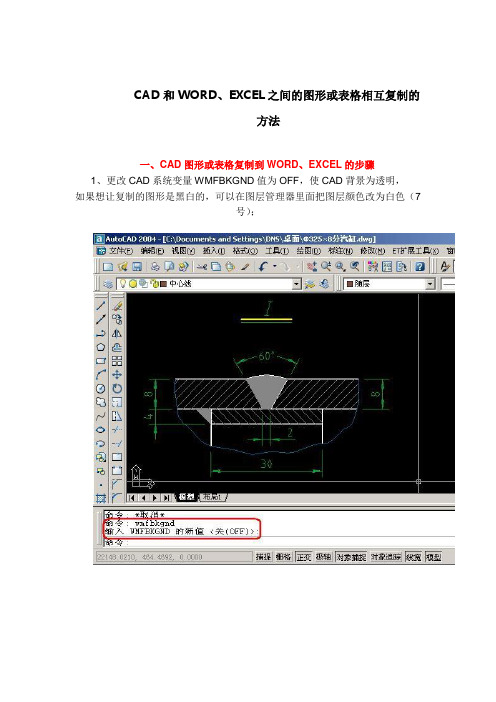

1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，
如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；
2、选择需要复制的图形，用“复制”工具进行复制；
3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；
4、粘贴最初的效果如下图；
5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大
小；
6、裁剪和缩放后的效果如下图；
7、如图形需要修改，可按下图的方法回到CAD进行修改即可；
复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤
1、选择需要复制的图形或表格，用“复制”工具进行复制；
2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；
3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；
4、选择粘贴插入点，粘贴后效果如下图；
5、粘贴后的线条或文字可以在CAD直接编辑，如下图；
CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；
2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，
就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；
3、背景颜色——2002可以在布局空间（一般布局空间的背景是白。

CAD和WORD、EXCEL之间的图形或表格相互复制的方法转载自Robert转载于2010年02月02日 15:56 阅读(7) 评论(0) 分类：个人日记举报一、CAD图形或表格复制到WORD、EXCEL的步骤1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到CAD进行修改即可；复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤1、选择需要复制的图形或表格，用“复制”工具进行复制；2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；4、选择粘贴插入点，粘贴后效果如下图；5、粘贴后的线条或文字可以在CAD直接编辑，如下图；CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。

CAD和WORD、EXCEL之间的图形或表格相互复制的方法一、CAD图形或表格复制到WORD、EXCEL的步骤1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到CAD进行修改即可；复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤1、选择需要复制的图形或表格，用“复制”工具进行复制；2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；4、选择粘贴插入点，粘贴后效果如下图；5、粘贴后的线条或文字可以在CAD直接编辑，如下图；CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher 都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。

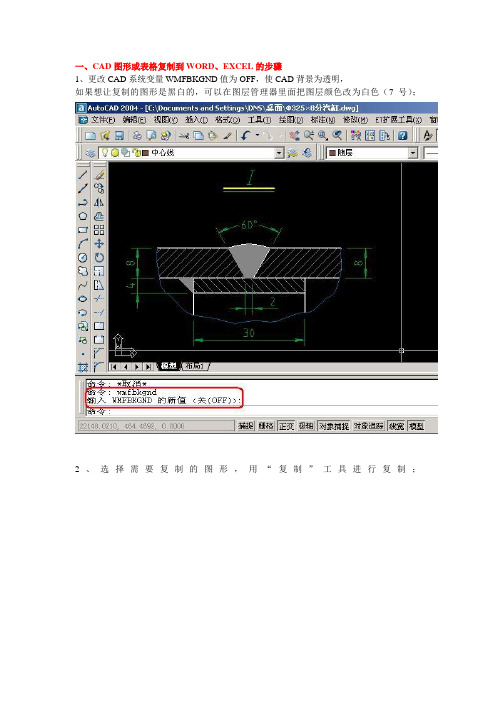

一、CAD图形或表格复制到WORD、EXCEL的步骤
1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，
如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；
2、选择需要复制的图形，用“复制”工具进行复制；
3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；
4、粘贴最初的效果如下图；
5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大
小；
6、裁剪和缩放后的效果如下图；
7、如图形需要修改，可按下图的方法回到CAD进行修改即可；
复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤
1、选择需要复制的图形或表格，用“复制”工具进行复制；
2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；
3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；
4、选择粘贴插入点，粘贴后效果如下图；
5、粘贴后的线条或文字可以在CAD直接编辑，如下图；
CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；
2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，
就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；
3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，200
4、200
5、2006直接复制就行了，无需修改背景颜色。

CAD图形或表格复制到WORD、EXCEL的步骤1、CAD图形或表格复制到WORD、EXCEL的步骤1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到CAD进行修改即可；复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤1、选择需要复制的图形或表格，用“复制”工具进行复制；2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；4、选择粘贴插入点，粘贴后效果如下图；5、粘贴后的线条或文字可以在CAD直接编辑，如下图；CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher 都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。

一、CAD图形或表格复制到WORD、EXCEL的步骤1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；2、选择需要复制的图形，用“复制”工具进行复制；3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；4、粘贴最初的效果如下图；5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；6、裁剪和缩放后的效果如下图；7、如图形需要修改，可按下图的方法回到CAD进行修改即可；复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤1、选择需要复制的图形或表格，用“复制”工具进行复制；2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；4、选择粘贴插入点，粘贴后效果如下图；5、粘贴后的线条或文字可以在CAD直接编辑，如下图；CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher 都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；3、背景颜色——2002可以在布局空间（一般布局空间的背景是白色）复制，2004、2005、2006直接复制就行了，无需修改背景颜色。
