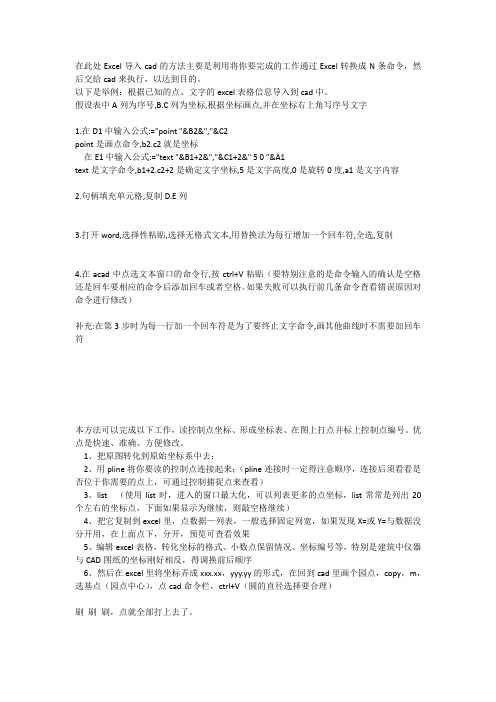

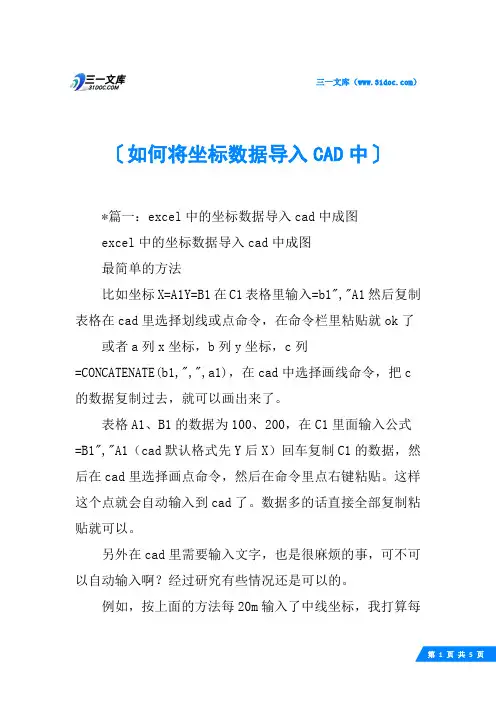

Excel点坐标点号数据导入cad方法(修正版)

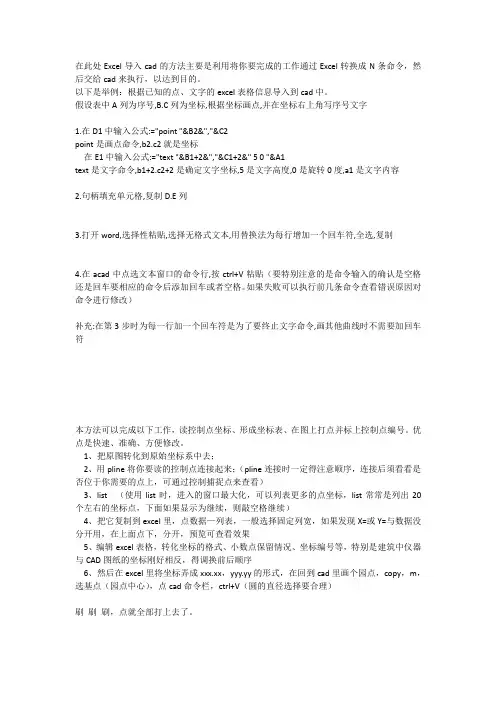

在此处Excel导入cad的方法主要是利用将你要完成的工作通过Excel转换成N条命令，然后交给cad来执行，以达到目的。

以下是举例：根据已知的点、文字的excel表格信息导入到cad中。

假设表中A列为序号,B.C列为坐标,根据坐标画点,并在坐标右上角写序号文字1.在D1中输入公式:="point "&B2&","&C2point是画点命令,b2.c2就是坐标在E1中输入公式:="text "&B1+2&","&C1+2&" 5 0 "&A1text是文字命令,b1+2.c2+2是确定文字坐标,5是文字高度,0是旋转0度,a1是文字内容2.句柄填充单元格,复制D.E列3.打开word,选择性粘贴,选择无格式文本,用替换法为每行增加一个回车符,全选,复制4.在acad中点选文本窗口的命令行,按ctrl+V粘贴（要特别注意的是命令输入的确认是空格还是回车要相应的命令后添加回车或者空格。

如果失败可以执行前几条命令查看错误原因对命令进行修改）补充:在第3步时为每一行加一个回车符是为了要终止文字命令,画其他曲线时不需要加回车符本方法可以完成以下工作，读控制点坐标、形成坐标表、在图上打点并标上控制点编号。

优点是快速、准确、方便修改。

1、把原图转化到原始坐标系中去；2、用pline将你要读的控制点连接起来；（pline连接时一定得注意顺序，连接后须看看是否位于你需要的点上，可通过控制捕捉点来查看）3、list （使用list时，进入的窗口最大化，可以列表更多的点坐标，list常常是列出20个左右的坐标点，下面如果显示为继续，则敲空格继续）4、把它复制到excel里，点数据—列表，一般选择固定列宽，如果发现X=或Y=与数据没分开用，在上面点下，分开，预览可查看效果5、编辑excel表格，转化坐标的格式、小数点保留情况、坐标编号等，特别是建筑中仪器与CAD图纸的坐标刚好相反，得调换前后顺序6、然后在excel里将坐标弄成xxx.xx，yyy.yy的形式，在回到cad里画个园点，copy，m，选基点（园点中心），点cad命令栏，ctrl+V（圆的直径选择要合理）刷刷刷，点就全部打上去了。

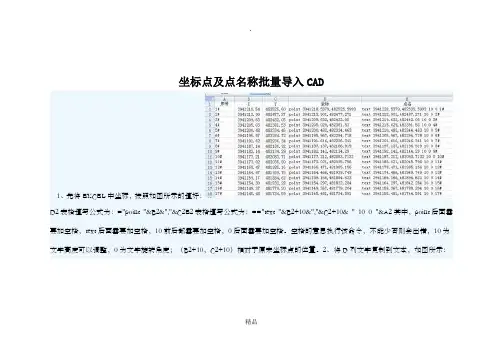

坐标点及点名称批量导入CAD
1、先将EXCEL中坐标，按照如图所示的填好：
D2表格填写公式为：="point "&B2&","&C2E2表格填写公式为：=="text "&B2+10&","&C2+10& " 10 0 "&A2其中，point后面需要加空格，text后面需要加空格，10前后都需要加空格，0后面需要加空格。

空格的意思执行该命令，不能少否则会出错，10为文字高度可以调整，0为文字旋转角度；（B2+10，C2+10）相对于原来坐标点的位置。

2、将D列文字复制到文本，如图所示：
精品
3、修改文本文件的后缀即文件格式，改为scr格式。

4、在CAD工具里面运行脚本文件，即SCR文件。

5、同样的方法可以对E列进行操作，生成点的名称。

如有侵权请联系告知删除，感谢你们的配合！
精品。

将excel中坐标批量导入cad的方法
在工程CAD绘图和工程施工中，经常会用到工程坐标放线和一些计算，用手工方式直接在CAD中输入大量坐标非常麻烦，也很容易出现错误。

这里介绍一个简便的方法：先在EXCEL中建立一个表格，在B列输入A坐标，A列输入B坐标（工程中大地坐标是北向为A，东向为B），C列中输入=A1&","&B1，注意：字符应在英文状态下输入。

经过合并在C列中形成坐标格式(A,B),并向下复制C列内容，然后将C 列数据部分全部拷贝到剪贴板中。

切换到CAD中，输入划线命令L，在提示符后按右键粘贴，即划出所有坐标点的连线，也就得到了相应的坐标点。

对于EXCEL和CAD的结合运用，大家可以举一反三试。

在此处Excel导入cad的方法主要是利用将你要完成的工作通过Excel转换成N条命令，然后交给cad来执行，以达到目的。

以下是举例：根据已知的点、文字的excel表格信息导入到cad中。

假设表中A列为序号,B.C列为坐标,根据坐标画点,并在坐标右上角写序号文字
1.在D1中输入公式:="point "&B1&","&C1
point是画点命令,b2.c2就是坐标
在E1中输入公式:="-text j bc "&B1+2&","&C1+2&" "&5&" 0 "&A1
text是文字命令,B1+2.C2+2是确定文字坐标,5是文字高度,0是旋转0度,A1是文字内容
2.句柄填充单元格,复制D.E列
3.打开AutoCAD，在acad中点选文本窗口的命令行,按ctrl+V粘贴（要特别注意的是命令输入的确认是空格还是回车要相应的命令后添加回车或者空格。

如果失败可以执行前几条命令查看错误原因对命令进行修改）。

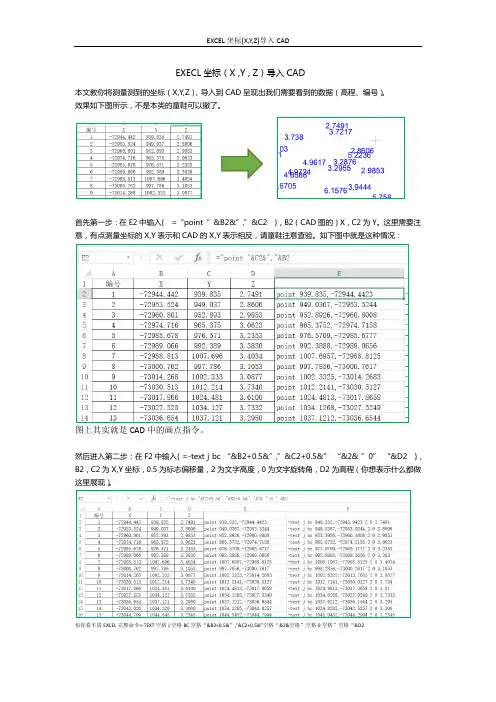

EXECL坐标（X ,Y , Z）导入CAD
本文教你将测量测到的坐标（X,Y,Z），导入到CAD呈现出我们需要看到的数据（高程、编号）。

效果如下图所示，不是本类的童鞋可以撤了。

首先第一步：在E2中输入{ =“point ”&B2&”,”&C2 }，B2（CAD图的）X，C2为Y。

这里需要注意，有点测量坐标的X,Y表示和CAD的X,Y表示相反，请童鞋注意查验。

如下图中就是这种情况：
图上其实就是CAD中的画点指令。

然后进入第二步：在F2中输入{ =-text j bc “&B2+0.5&”,”&C2+0.5&” “&2& ”0” “&D2 }，B2，C2为X,Y坐标，0.5为标志偏移量，2为文字高度，0为文字旋转角，D2为高程（你想表示什么都做这里展现）。

怕你看不清EXCEL完整命令=-TEXT空格J空格BC空格“&B2+0.5&”,”&C2+0.5&”空格“&2&空格”空格0空格”空格“&D2
下拉填充EXCEL单元格
然后进入第三步：导入CAD了；在EXCEL中选中E列，F列然后”CTRL+C”复制，CAD输入框中“CTRL+V”粘贴，等待导入结束。

CTRL+V
至上图我们导入CAD就结束了，下面赠送亮睛工程，输入DDPTYPE，选择你想要的点式样，“大小”要选“绝对”，绝对才能美美哒。

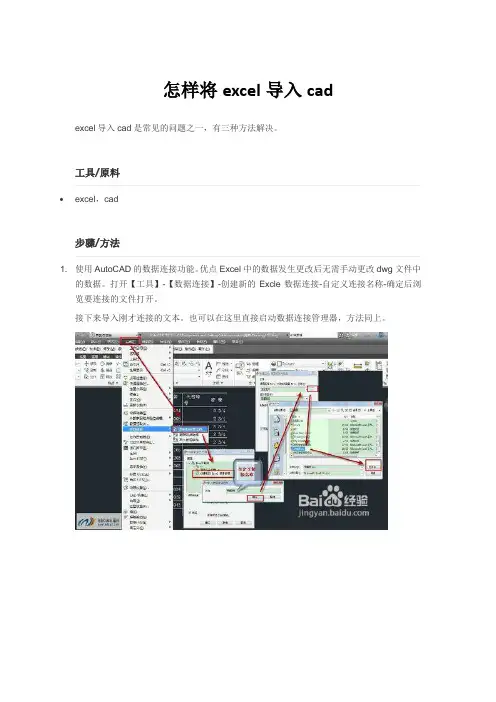

怎样将excel导入cad
excel导入cad是常见的问题之一，有三种方法解决。

excel，cad
1. 使用AutoCAD的数据连接功能。

优点Excel中的数据发生更改后无需手动更改dwg文件中
的数据。

打开【工具】-【数据连接】-创建新的Excle数据连接-自定义连接名称-确定后浏览要连接的文件打开。

接下来导入刚才连接的文本。

也可以在这里直接启动数据连接管理器，方法同上。

2. 可以直接在Excle中选择要复制的表格选择复制，打开AutoCAD找到【编辑】-【选择性粘
贴】在选择框中选择【AutoCAD Entities（图元）】即可。

3. 直接在Excel或word中复制文本到AutoCAD中，不过粘贴过来后是图形无法编辑里面的
文本。

如何让excel和cad表格同步修改
1.在cad上改点将用户更改上载到源文件,这样cad和excel文件都
同步修改了.
2.在excel上改点从源文件下载更改, 这样excel和cad文件都同步
修改了.
3.找不到excel文件就点打开数据连接文件……
4.不想cad文件和excel文件同步修改就点拆离数据连接。

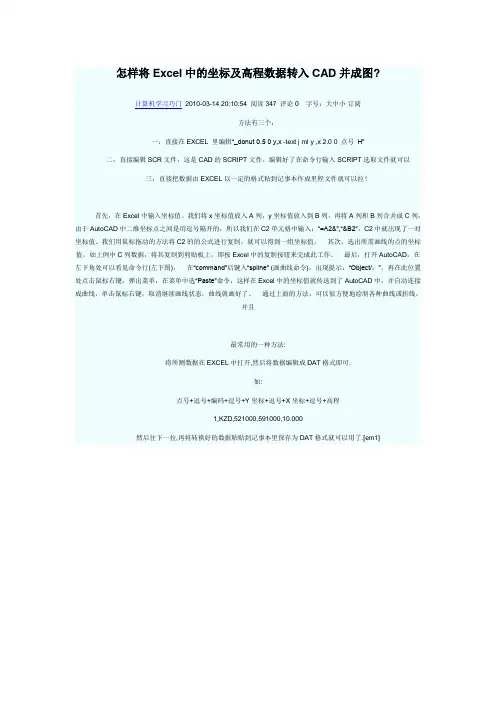

怎样将Excel中的坐标及高程数据转入CAD并成图?计算机学习巧门2010-03-14 20:10:54 阅读347 评论0 字号：大中小订阅方法有三个：一，直接在EXCEL 里编辑“_donut 0.5 0 y,x -text j ml y ,x 2.0 0 点号H”二，直接编辑SCR文件，这是CAD的SCRIPT文件。

编辑好了在命令行输入SCRIPT选取文件就可以三，直接把数据由EXCEL以一定的格式粘到记事本作成里程文件就可以拉！首先，在Excel中输入坐标值。

我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：“=A2&”,“&B2”，C2中就出现了一对坐标值。

我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。

其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。

最后，打开AutoCAD，在左下角处可以看见命令行(左下图)，在“command”后键入“spline” (画曲线命令)，出现提示：“Object/：”，再在此位置处点击鼠标右键，弹出菜单，在菜单中选“Paste”命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。

通过上面的方法，可以很方便地绘制各种曲线或折线，并且最常用的一种方法:将所测数据在EXCEL中打开,然后将数据编辑成DAT格式即可.如:点号+逗号+编码+逗号+Y坐标+逗号+X坐标+逗号+高程1,KZD,521000,591000,10.000然后往下一拉,再将转换好的数据粘贴到记事本里保存为DAT格式就可以用了.[em1]。

excel坐标怎么导入进cad画图大家知道在CAD里面坐标点排列好就会成为图形，那么大家知道excel坐标怎么导入进cad画图吗?下面是店铺整理的excel坐标怎么导入进cad画图的方法，希望能给大家解答。

excel坐标导入进cad画图的方法1.利用EXCEL输入点坐标首先，在Excel中输入坐标值(注意要输入绝对坐标)。

我们将X坐标值放入A列，Y坐标值放入到B列，再将A列和B列合并成C列，由于CAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：=A2&”，“&B2，C2中就出现了一对坐标值。

我们用鼠标拖动的方法将C2的公式进行复制，就可以得到一组坐标值。

如下图所示：其次，选出所需画线的点的坐标值，如上例中C列数据，按Ctrl+C将其复制到剪贴板上。

打开CAD，在命令行输入画线的命令，例如L(直线)、PL(多段线)、SPL(样条线)，回车提示定位的第一点时，将复制的坐标用Ctrl+V粘贴到命令行，即可快速完成这些点的绘制。

然后根据命令行提示选择封闭或单击鼠标右键完成曲线的绘制。

2.保存CAD脚本文件，EXCEL将点坐标保存成txt格式打开Excel文件-文件-另存为-保存类型-选择“文本文件(制表符分隔)”-保存-即TXT文本格式。

将文件后缀名改为“*.lsp”3.用记事本编辑一个小的lisp程序打开记事本，将EXCL表格的内容选中拷贝并粘贴到记事本中，拷贝完成后需要用替换的方法再次进行编辑，编辑好的lisp语言如下图：特别注意，lisp语言中的全部文字和符号均要用英文半角输入，command与“point”之间只能有一个空格，“point”与“a，b”之间也只能有一个空格，其它地方不能有空格。

将记事本文件保存，关闭文件并将其后缀名改为.lsp。

3.改变CAD 中点样式在“格式”里边选“点样式”，改变点形状这种方式等分完后由于点对象位于线上，看不见，要想看到这些点，需要在菜单中选择：点样式，设置一个可以看得到的样式，如下图所示：注意：点大小有两种设置形式，一种是相对于屏幕大小的百分比，一种是绝对尺寸，使用哪种形式、多大，取决于你是否希望打印这些点，点显示后效果如下图所示：4.CAD加载脚本绘图在“工具”里边选“加载应用程序”，运行脚本“*.lsp”将坐标批量输入到CAD中打开CAD，在“工具”菜单中找到“加载引用程序”，加载这个文件，奇迹发生了，所有点自动画好了。

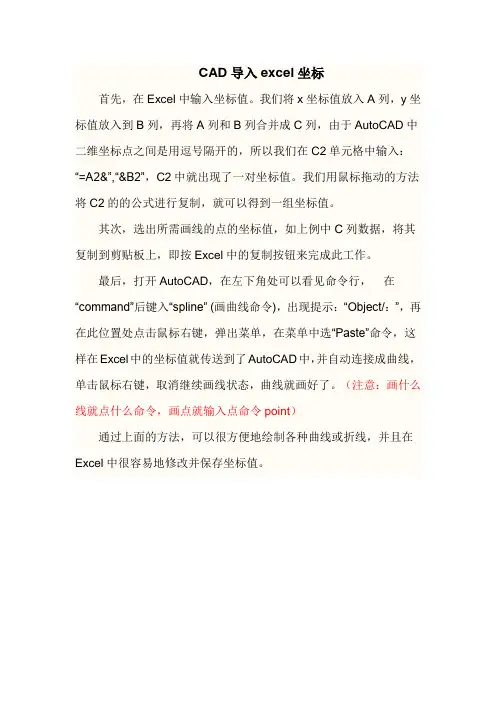

CAD导入excel坐标
首先，在Excel中输入坐标值。

我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入：“=A2&”,“&B2”，C2中就出现了一对坐标值。

我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。

其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。

最后，打开AutoCAD，在左下角处可以看见命令行，在“command”后键入“spline” (画曲线命令)，出现提示：“Object/：”，再在此位置处点击鼠标右键，弹出菜单，在菜单中选“Paste”命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。

（注意：画什么线就点什么命令，画点就输入点命令point）
通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。

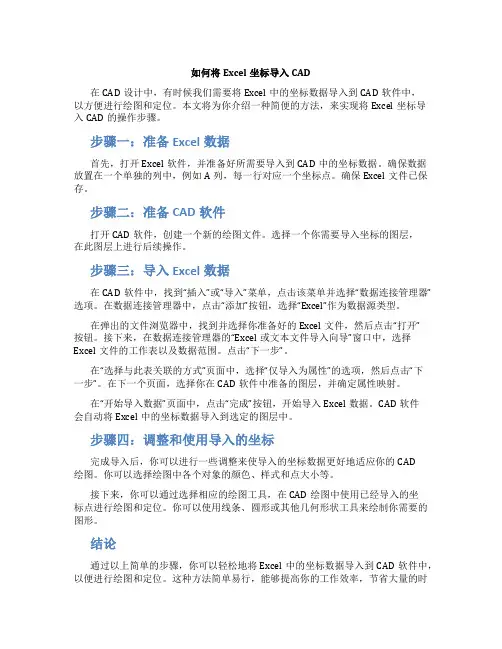

如何将Excel坐标导入CAD在CAD设计中，有时候我们需要将Excel中的坐标数据导入到CAD软件中，以方便进行绘图和定位。

本文将为你介绍一种简便的方法，来实现将Excel坐标导入CAD的操作步骤。

步骤一：准备Excel数据首先，打开Excel软件，并准备好所需要导入到CAD中的坐标数据。

确保数据放置在一个单独的列中，例如A列，每一行对应一个坐标点。

确保Excel文件已保存。

步骤二：准备CAD软件打开CAD软件，创建一个新的绘图文件。

选择一个你需要导入坐标的图层，在此图层上进行后续操作。

步骤三：导入Excel数据在CAD软件中，找到“插入”或“导入”菜单，点击该菜单并选择“数据连接管理器”选项。

在数据连接管理器中，点击“添加”按钮，选择“Excel”作为数据源类型。

在弹出的文件浏览器中，找到并选择你准备好的Excel文件，然后点击“打开”按钮。

接下来，在数据连接管理器的“Excel或文本文件导入向导”窗口中，选择Excel文件的工作表以及数据范围。

点击“下一步”。

在“选择与此表关联的方式”页面中，选择“仅导入为属性”的选项，然后点击“下一步”。

在下一个页面，选择你在CAD软件中准备的图层，并确定属性映射。

在“开始导入数据”页面中，点击“完成”按钮，开始导入Excel数据。

CAD软件会自动将Excel中的坐标数据导入到选定的图层中。

步骤四：调整和使用导入的坐标完成导入后，你可以进行一些调整来使导入的坐标数据更好地适应你的CAD绘图。

你可以选择绘图中各个对象的颜色、样式和点大小等。

接下来，你可以通过选择相应的绘图工具，在CAD绘图中使用已经导入的坐标点进行绘图和定位。

你可以使用线条、圆形或其他几何形状工具来绘制你需要的图形。

结论通过以上简单的步骤，你可以轻松地将Excel中的坐标数据导入到CAD软件中，以便进行绘图和定位。

这种方法简单易行，能够提高你的工作效率，节省大量的时间和精力。

如果你需要频繁地将Excel数据导入到CAD软件中，这个方法对你来说将是非常实用的。
