BQW隔爆型矿用潜水泵型号意义及使用条件

BQS型矿用隔爆型潜水排沙电泵产品使用说明书执行标准：GB3836-2010;MT/T 671-2005警示语扬程超过50米的水泵，需方必须在水泵出水口和管路中加逆止阀，防止停泵或停电时产生水锤，对水泵造成损坏。

1，安装使用本产品前务必通读产品使用说明书，并严格按本说明书的规定进行安装和运行。

2，在配电系统中应配置过热或过电流保护装置，必要时应配接漏电保护器3，泵外配接的启动保护和矿用移动式软电缆，必须是具有煤安标志资质的产品，接线时严禁带电作业以防触电4，电泵应按相序标识的规定连接，电泵转向必须与转向标志一致。

四芯电缆黑色为地线，必须可靠接地。

使用前，应检查定子绕组对机壳的绝缘电阻不低于100MΩ5,电泵使用场所应设“严禁进入、防止触电”的警示牌，电泵运行时严禁移动电泵。

6，确认转向正确后，方能启动运行。

7，电泵运行时发生下列情况应立即停机检查，排除故障方可运行。

a,热态绝缘电阻低于1MΩ,冷态绝缘电阻低于200 MΩ；b，机组运行时发生异响或强烈振动时。

c，电泵出水严重不足或不出水；d,三相电源有断相。

e，电源电压不稳定或运行电流大于1.1倍额定值时。

8, 严禁带电开盖；配套用潜水电泵用电动机应有安全标志。

9，用户与本企业均不得随意变更安标配套件及零（元）部件配置。

10，电泵长时间不使用时，应放尽水泵腔内存水以防锈死或冻裂。

11，电泵安装或移动时严禁拉拽引入电缆。

12，严格按规定扬程使用电泵，低于规定扬程使用时，应在泵管路终端增加阀门控制流量，否则电泵电流超差大时，有可能损坏电机。

目录一、概述 (3)二、产品结构特征及工作原理 (5)三、技术特性 (5)四、泵的选型及安装调试 (8)四、使用前的准备和检查 (8)五、启动、运行、停机 (8)六、故障分析与排除 (9)七、维护、保养、维修 (9)八、运输、贮存 (10)九、“三包”条件 (10)十、受控零部件明细表 (11)十一、装箱单 (11)一、概述1、产品特点及主要用途本公司生产的BQS型矿用隔爆型潜水排沙电泵是一种先进可靠的排水工具，能在含有固体颗粒的污水中安全可靠进行排水作业，其特点是体积小、重量轻、启动平稳、噪音低、移动方便、安全可靠、使用寿命长，特别是在井下工作面具有瓦斯或煤尘爆炸危险环境的矿井中使用，可对采掘工作面、巷道、底水窝、局部积水、水坑等含有泥沙、煤粒、岩屑、固体颗粒的场所排水。

BQS(W)矿用隔爆型排沙潜水泵用途及使用条件
一、BQS(W)矿用隔爆型排污排沙潜水电泵用途
含有甲烷或煤尘爆炸危险的煤矿井下采掘工作面排水；
煤矿立井、斜井施工排水；
矿井无水仓井底主排水；
主井井底散煤仓自动排水；
老塘、无人区涌水自动排水；
煤矿井下含有煤尘、泥沙等较小固体颗粒的地下水排放；
清水仓排水；
救灾抢险排水；
城市环境系统中污水排放处理。

二、BQS(W)矿用隔爆型排污排沙潜水电泵使用条件
输送介质温度应不超过40℃；
含固体颗粒的介质、其体积浓度一般不超过2%；
输送介质pH值在4~10范围内；
工作环境温度0~40℃；
水泵潜入水深值不超过5m ；
介质中固体最大粒直径不大于水泵流道过流断面最小尺寸的50%。

潜水泵是深井提水的重要设备。

使用时整个机组潜入水中工作。

把地下水提取到地表，是生活用水、
矿山抢险、工业冷却、农田灌溉、海水提升、轮船调载，还可用于喷泉景观，热水潜水泵用于温泉洗浴，
还可适用于从深井中提取地下水，也可用于河流、水库、水渠等提水工程。

主要用于农田灌溉及高山区人
畜用水，亦可供中央空调冷却、热泵机组、冷泵机组、城市、工厂、铁路、矿山、工地排水使用。

一般流
量可以达到。

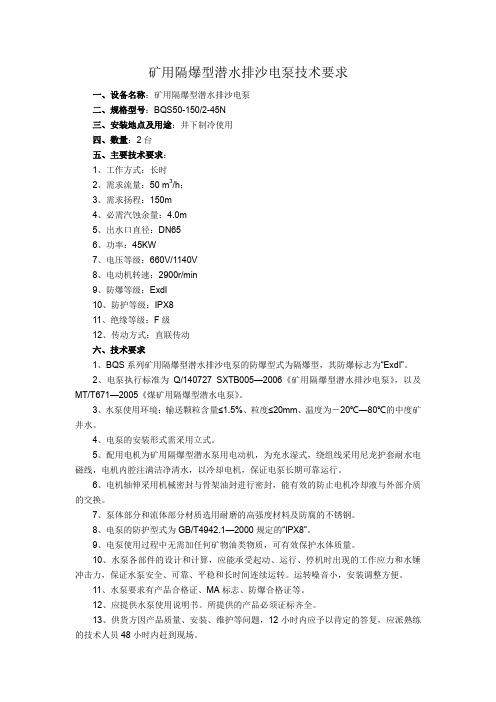

矿用隔爆型潜水排沙电泵技术要求一、设备名称：矿用隔爆型潜水排沙电泵二、规格型号：BQS50-150/2-45N三、安装地点及用途：井下制冷使用四、数量：2台五、主要技术要求：1、工作方式：长时2、需求流量：50 m3/h；3、需求扬程：150m4、必需汽蚀余量：4.0m5、出水口直径：DN656、功率：45KW7、电压等级：660V/1140V8、电动机转速：2900r/min9、防爆等级：ExdI10、防护等级：IPX811、绝缘等级：F级12、传动方式：直联传动六、技术要求1、BQS系列矿用隔爆型潜水排沙电泵的防爆型式为隔爆型，其防爆标志为“ExdI”。

2、电泵执行标准为Q/140727 SXTB005—2006《矿用隔爆型潜水排沙电泵》，以及MT/T671—2005《煤矿用隔爆型潜水电泵》。

3、水泵使用环境：输送颗粒含量≤1.5%、粒度≤20mm、温度为－20℃—80℃的中度矿井水。

4、电泵的安装形式需采用立式。

5、配用电机为矿用隔爆型潜水泵用电动机，为充水湿式，绕组线采用尼龙护套耐水电磁线，电机内腔注满洁净清水，以冷却电机，保证电泵长期可靠运行。

6、电机轴伸采用机械密封与骨架油封进行密封，能有效的防止电机冷却液与外部介质的交换。

7、泵体部分和流体部分材质选用耐磨的高强度材料及防腐的不锈钢。

8、电泵的防护型式为GB/T4942.1—2000规定的“IPX8”。

9、电泵使用过程中无需加任何矿物油类物质，可有效保护水体质量。

10、水泵各部件的设计和计算，应能承受起动、运行、停机时出现的工作应力和水锤冲击力，保证水泵安全、可靠、平稳和长时间连续运转。

运转噪音小，安装调整方便。

11、水泵要求有产品合格证、MA标志、防爆合格证等。

12、应提供水泵使用说明书。

所提供的产品必须证标齐全。

13、供货方因产品质量、安装、维护等问题，12小时内应予以肯定的答复，应派熟练的技术人员48小时内赶到现场。

14、设备及主要部件质保期为安装使用后一年，在质保期内，发现产品质量、安装、维护等问题，由供货方无偿更换，由此而发生的费用亦由供货方负责。

BQS(QBK、BQW)系列矿用隔爆型潜水排砂泵一、概述BQS(QBK、BQW)系列矿用防爆排沙潜水泵,适用于煤矿井下有甲烷（俗称瓦斯）和煤尘危险的场所,输送含有泥沙、煤泥、煤矸石、煤渣、纤维物等不溶固相物的混合污水。

可以长期在水下连续作业，被广泛用于煤矿立井、斜井及井底散煤泥地自动化排水。

目前我矿井下使用的有BQS系列矿用防爆排沙潜水泵和BQW系列矿用防爆排污潜水泵两种，都为内装式电泵，电机为密封充油冷却，水由电动机与壳体夹层中流过，散热效果好，有效的延长了电泵的使用寿命。

涌水量大且集中的地点采用自动排水，小水洼点采用人工定期排水，电压为1140V、660V两种：辅运大巷、307辅运巷前部、临时水仓为600V，305辅运巷后部、307辅运巷后部为1140V。

开关为80和30开关，反正转为打手柄。

1、电源：用于频率为50Hz 的三相交流电源，额定电压为660、1140V，允许变动范围±5%2、电泵在下列使用条件下，能连续正常运行。

（1）水温不高于0-40℃。

（2）介质中固体颗粒含量体积比不超过2%，（3）水中酸碱度pH 值4～10。

不能适应强腐蚀流体。

（4）以叶轮中心为基准，水泵潜入水下深度不超过5m。

正常在0.5--5 m。

（5）介质中固体最大颗粒直径不大于水泵流道过流断面最小尺寸的50%。

3、周围环境应用于空气中含有甲烷或煤尘爆炸危险的煤矿井下排水，防爆标志：ExdⅠ；防爆型式为隔爆型“d”，水中不得有纤维、木屑、方便袋等不易撕裂的杂质。

二、主要技术规格1、结构图（示例）2、型号说明：BQS50-30-7.5/N。

N内装式；B半内装式，功率7.5KW，电泵额定扬程30M，电泵额定流量50每小时立方，排沙S，潜水电泵Q，隔爆型B。

全称为矿用防爆排沙潜水电泵三、结构特点1、BQS 系列矿用隔爆型排沙电泵，实现了电机与水泵一体化的结构，电机与泵壳之间，设置了两道机械密封装置，以防止水进入电机内腔；从电机下端分别是采用了“O”型密封，圈与橡胶压套密封装置，防止水进入接线盒内；电机壳外设置外罩，泵排出的水，全部通过电机壳体与外罩之间的夹层流出，实现了电机水冷的特点，从而保证了水泵可以短时间内脱水运行，有水后能自动排水；与清水泵相比，排沙泵叶轮相应增加了防沙环，可排含有固体颗粒的沙渣污水，不影响效率。

一、概述BQW矿用隔爆型潜污水电泵，是通过充分的市场调研基础上自行研制开发的一种用传统干式隔爆三相异步电动机驱动的下吸外装式矿用隔爆型潜污水电泵。

按隔爆标准设计制造，在电机部分采用严格的隔爆措施，电动机机壳采用铸钢件，转子轴采用不锈钢材料，过流部件用球铁材精制而成。

机组能抽干工作面地表浅层水，也可以长期潜入水中工作。

电泵结构紧凑、轻小易移、无需引水、双面密封、经久耐用、安全可靠、适应性强等优点。

二、结构说明BQW矿用隔爆型潜污水电泵是由水泵、密封油室、接线盒，电视四部分组成，电机与泵同轴联接，机械密封采用碳化钨串联结构，具有耐磨、使用寿命长等特点。

BQW矿用隔爆型潜污水电泵结构按液体排出的方式分为两种：1、外装式：输送介质不通过电机部分，直接从泵体出口排出，电机壳外设有水冷却装置，利用输送的介质通过冷却装置循环进行电机降温、冷却，确保电机的寿命。

2、内装式：输送的介质从电机外壳和导水套间排出，实现了电机水冷的特点，该泵还设置独特的风冷结构，在电泵空运转时，可依靠自身有的风冷结构散热，从而保证了水泵可以脱水运行。

三、产品用途在采掘工作面、巷道、井底水窝、局部积水水坑、选煤廒排水、工程排水等场合使用，是一种先进可靠的排水工具。

适用于煤矿井下巷道及采掘工作面，其他工作介质中含有甲烷或煤尘爆炸性气体混合物的环境中排放地下水及含有悬浮煤粉的煤水。

也适用于石化系统易爆环境。

四、使用条件电泵在下列适用条件下能连续正常运行1、电源频率为50Hz，额定电压380V或660V (允许偏差±5%）的三相交流电(用户订货时须标明电泵电压值）2、电泵浅水中和潜入水下深度不超过5m3、输送介质的温度不超过40℃4、被抽送液体的值为6.5-105、污水中含有固体杂质的体积比一般不超过2%6、海拔高度不得超过1000米五、输送介质1、含有甲烷或煤尘爆炸气体混合物地下水及含有悬浮煤粉的煤水2、石化系统易爆环境中的污水及一般地下水六、电机使用电机为全封闭、矿用隔爆型干式三相潜污水电泵用电动机外壳防护形式：1Px8缘等级：F级标准电压（50Hz)：三相380V或660V外壳标志：隔爆标志"ExdI"及安全标志"MA"七、型号意义八、性能参数九、使用注意事项1、各种不同规格的电泵具有不同的使用范围，扬程过高或过低都会影响电泵的性能，严惩太低电机就会超负荷运行，浪费电力甚至烧坏电机。

隔爆型潜水电泵技术要求隔爆型潜水电泵技术要求一、招标规格型号一、招标规格型号型号型号 台数台数 流量(M3/h)扬程(m) 使用单位使用单位BQW25-45-7.5 2 25 45 位村矿位村矿 BQW15-45-4215 45 位村矿位村矿 BQW50-200-75 2 35 200 中马村矿中马村矿 BQW65-25-7.5 1 6525古汉山矿古汉山矿二、符合标准二、符合标准1、GB3836.1国家防爆标准.通用要求。

通用要求。

2、2004版《煤矿安全规程》版《煤矿安全规程》3、符合原煤炭部83年《煤矿机电设备完好标准》年《煤矿机电设备完好标准》 三、技术要求三、技术要求1、电源频率为50Hz ，电压等级380/660V ，允许＋5--10%。

2、周围介质温度不超过40°C 。

3、适用污物、煤尘和泥沙等固体颗粒含量体积比≯、适用污物、煤尘和泥沙等固体颗粒含量体积比≯4%4%4%；介质重度≯；介质重度≯11KN/m311KN/m3。

4、能连续无故障运行2500小时以上。

小时以上。

5、密封符合国家标准要求。

、密封符合国家标准要求。

6、噪声≤、噪声≤90dB(A)90dB(A)90dB(A) 四、技术资料要求四、技术资料要求生产厂家应提供潜水泵总装配图，配件图，使用轴承型号表，防爆电气设备应提供防爆合格证、防爆电气设备生产许可证、煤矿矿用产品标志证书和标志。

标志证书和标志。

五、其他五、其他未尽适宜，由双方商量解决。

未尽适宜，由双方商量解决。

乳化液泵技术要求乳化液泵技术要求一、招标规格型号一、招标规格型号 名称名称型号型号流量(l/min)压力MPa 台数台数 乳化液泵乳化液泵 XRB2B （A ）80/20 80 20 2 乳化液箱乳化液箱 XRXT-6401二、符合标准二、符合标准1、GB3836.1国家防爆标准.通用要求。

通用要求。

2、2004版《煤矿安全规程》版《煤矿安全规程》3、符合83年《煤矿机电设备完好标准》年《煤矿机电设备完好标准》4、GB3836.1震动和噪声标准震动和噪声标准 三、技术要求三、技术要求1、电源频率为50Hz ，电压等级380/660V ，允许＋5--10%。

矿用隔爆型潜水排沙电泵使用方法在矿业生产中，潜水排沙电泵是一种非常重要的设备，它能够在矿井排水和输送沙砾方面起到重要作用。

矿用隔爆型潜水排沙电泵的使用方法对于矿业生产的安全和效率至关重要。

下面，我们将对矿用隔爆型潜水排沙电泵的使用方法进行全面的评估和探讨，以便对这一主题有更深入的理解。

1. 选择合适的潜水排沙电泵在选购矿用隔爆型潜水排沙电泵时，首先要根据矿井的特点和实际需求来选择合适的设备。

要考虑矿井的深度、水位情况、输送距离和排水量等因素，选择合适的泵型和规格。

2. 安装和调试在安装矿用隔爆型潜水排沙电泵时，需要严格按照厂家提供的安装说明进行操作，确保每个部件和管路都安装到位。

安装完成后，还需要对泵进行调试，确保其能够正常运行。

3. 操作注意事项在使用矿用隔爆型潜水排沙电泵时，操作人员需要严格按照操作规程操作设备，确保操作安全。

还需要定期对设备进行检查和维护，及时发现和解决问题，避免故障影响生产。

4. 潜水排沙电泵的维护和保养定期对矿用隔爆型潜水排沙电泵进行维护和保养是非常重要的。

这包括清洗滤网、更换密封件、加注润滑油等工作，以确保设备的正常运转和延长设备的使用寿命。

总结回顾矿用隔爆型潜水排沙电泵在矿业生产中的作用不可忽视，正确的使用方法可以保证设备的正常运行，提高生产效率。

在选购、安装、操作和维护过程中，都需要严格按照相关规定和要求进行操作，确保设备的安全和可靠运行。

个人观点对于矿用隔爆型潜水排沙电泵的使用方法，我认为需要重视设备的选择、安装和调试以及日常的维护和保养工作。

只有这样，才能确保设备的安全运行和延长设备的使用寿命，为矿业生产提供稳定的支持。

在文章中多次提及主题文字：“矿用隔爆型潜水排沙电泵使用方法”，并按照知识的文章格式进行撰写，如有不满意之处，欢迎提出修改意见。

矿用隔爆型潜水排沙电泵在矿业生产中是一项非常重要的设备，它的使用方法对于矿业生产的安全和效率至关重要。

下面，我们将对矿用隔爆型潜水排沙电泵的使用方法进行更深入的探讨和详细介绍。

BQW系列矿用隔爆型潜污水电泵使用说明书山西新星泵业有限公司目录首页 (1)一、概述 (2)二、结构特征与工作原理 (3)三、技术特性 (4)四、安装、调试、操作、使用 (6)五、电机、水泵的维护、检修 (6)六、电动机的继电保护 (7)七、故障分析与排除 (8)八、机组保存 (9)九、三保条例 (9)十、BQW系列矿用隔爆型潜污水电泵结构图 (10)十一、引出电缆的接线方法 (11)十二、电泵的运输 (11)十三、成套供应范围及随机文件 (12)十四、安标受控零（元）部件明细表 (13)十五、性能曲线图 (15)首页△!警告1.安装使用本产品前务必通读产品使用说明书，严格按本说明书的规定进行安装和运行。

2.在配电系统中应配置过热或过电流保护装置，必要时应配接漏电保护器。

3.泵外配接的启动保护和矿用移动式软电缆必须是具有煤安标志资质的产品，接线时严禁带电作业以防触电。

4.电泵应按相序标识的规定连接，电泵转向必须与转向标志一致。

四芯电缆黑色为地线必须可靠接地。

使用前，应检查定子绕组对机壳的绝缘电阻不低于150MΩ。

5.电泵使用场所应设“严禁进入、防止触电”的警示牌，电泵运行时严禁移动电泵。

6.确认转向正确后，方能启动运转。

7.电泵运行时发生下列情况应立即停机检查，排除故障方可运行：a) 热态绝缘电阻低于1MΩ，冷态绝缘电阻低于150MΩ；b) 机组运行时发出异响或强烈振动时；c) 电泵出水严重不足或不出水；d) 三相电源有断相；e) 电源电压不稳定或运行电流大于1.1倍额定值时。

8.电泵不允许空转，以免造成叶轮与泵壳口环干磨。

9.企业及用户不得随意更换安标受控零（元）部件。

1一、概述1、使用范围本说明书依据GB/T9969—2008《工业产品使用说明书总则》编写。

BQW系列矿用隔爆型潜污水电泵是按照安标字[2010]35号文进行要求及Q/SB 002-2011《煤矿用隔爆型潜污水电泵》标准；GB 3836.1—2010《爆炸性环境，第1部分：设备通用要求》；GB 3836.2—2010《爆炸性环境，由隔爆外壳“d”保护的设备》标准要求设计生产的。
