330MW机组炉水氯离子含量超标分析和措施探讨摘要:针对 330 MW 机组炉水氯离子含量经常超标的现象，根据日常运行数据的分析判断和开展化验检查工作，查明原因，制定对策，解决了炉水氯离子超标问题。
关键词：炉水；氯离子；超标0引言水中氯离子含量不但是评价锅炉给水、炉水、循环冷却水、蒸汽质量的关键指标，是防止热力设备金属材料腐蚀的重要指标，水汽系统中的氯离子尤其是炉水中的氯离子即使是痕量级的，但随着炉水的不断循环浓缩，造成氯离子含量的上升，也会引起锅炉发生爆管、汽轮机叶片发生腐蚀，因此对于水汽系统尤其是炉水中的氯离子一定要控制在标准运行范围之内[1]。
某电厂2号机组为亚临界、一次中间再热、控制循环汽包炉，汽轮机型式为亚临界、一次中间再热、高中压缸分缸、单轴、三缸两排汽、双抽可调整抽汽冲动凝汽式汽轮机。
给水处理采用还原性全挥发处理的方式，炉水处理采用低磷酸盐处理的方式，凝结水处理为中压凝结水精处理系统，每台机组设置了3台高速混床，正常运行方式为为2运1备，保证凝结水的100%处理。
除盐水采用反渗透+离子交换的处理方式，出水水质满足设计要求。
1炉水氯离子含量超标概况2号机组自投产以来，通过严格执行化学技术监督措施机组的汽水质量一直满足标准的要求，并且炉水中的氯离子含量很少超过期望值，但自去年9月份开始到今年2月份，2号机组炉水的氯离子含量基本上接近于标准要求的上限，给机组的安全运行带来了不安全因素。

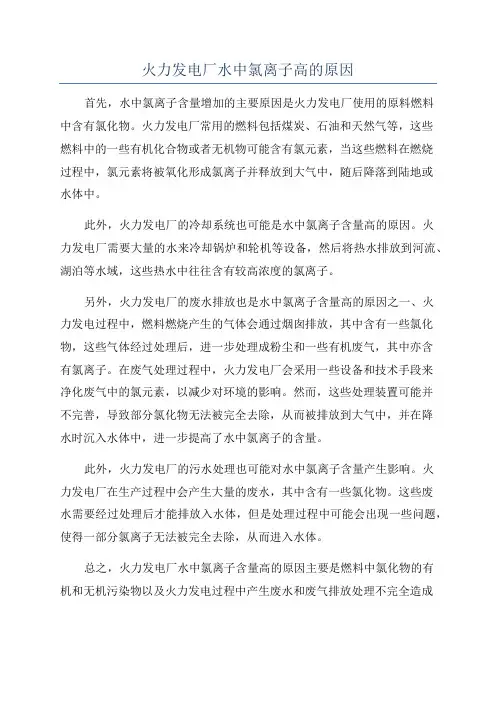

2炉水氯离子含量超标原因分析影响炉水氯离子含量的因素有很多，需要一一排除所有可能的因素，确定引起氯离子超标的真正原因，采取相对应的技术措施，才能对症地解决问题。
2.1 锅炉补给水水质不合格该电厂锅炉补给水采用的是经过水处理系统处理后的二级除盐水，制水系统按照国家标准设置了在线化学仪表对各设备出水进行在线的监督和调整，同时要求设备运行人员每天进行抽样进行人工化验对比，通过检查设备运行报表和化验数据发现除盐水水质能够达到《火力发电机组及蒸汽动力设备水汽质量》( GB/T12145-2016)要求的控制标准。
dlt 1203-2013 火力发电厂水汽中氯离子含量测定方法火力发电厂水汽中氯离子含量的测定对于保证发电厂的安全运行具有重要意义。
氯离子是水中常见的一种离子，其含量过高会对发电厂的设备造成腐蚀，影响设备的正常运行和使用寿命。
因此，对火力发电厂水汽中氯离子含量的测定具有重要的实际意义。
DLT 1203-2013《火力发电厂水汽中氯离子含量测定方法》是一种用于测定火力发电厂水汽中氯离子含量的标准方法。
本方法采用滴定法进行测定，具有操作简便、准确度高等优点。
一、适用范围本方法适用于火力发电厂水汽中氯离子含量的测定，适用于火力发电厂的水汽样品。
二、原理本方法采用硝酸银滴定法测定水汽中的氯离子含量。
在酸性条件下，氯离子与硝酸银反应生成不溶于水的氯化银沉淀。
通过滴定法测定消耗的硝酸银溶液的体积，从而计算出水汽中氯离子的含量。
三、试剂和设备1. 试剂：（1）硝酸银溶液：浓度为0.1mol/L；（2）硫酸溶液：浓度为1+1；（3）硝酸溶液：浓度为1+9；（4）酚酞指示剂：浓度为1g/L。
2. 设备：（1）滴定管：精度为0.01mL；（2）烧杯：容量为50mL；（3）移液管：容量为25mL。
四、操作步骤1. 取样：从火力发电厂的水汽管道中取适量水汽样品，放入烧杯中。
2. 稀释：向烧杯中加入适量的硫酸溶液，使水样呈酸性。
然后加入酚酞指示剂，使溶液呈粉红色。
继续加入硫酸溶液，直至溶液变为无色或淡黄色。
此时，溶液应呈酸性。
3. 滴定：用硝酸银溶液滴定稀释后的水样，直至溶液呈淡黄色。
记录滴定过程中消耗的硝酸银溶液的体积。
4. 计算：根据消耗的硝酸银溶液的体积，计算水汽中氯离子的含量。
计算公式如下：氯离子含量（mg/L）= [V×C×1000] / V0式中：V——消耗的硝酸银溶液的体积，单位为mL；C——硝酸银溶液的浓度，单位为mol/L；V0——水样体积，单位为mL；1000——换算系数，将mmol/L转换为mg/L五、结果表示与讨论1. 结果表示：将测得的氯离子含量以mg/L为单位表示。

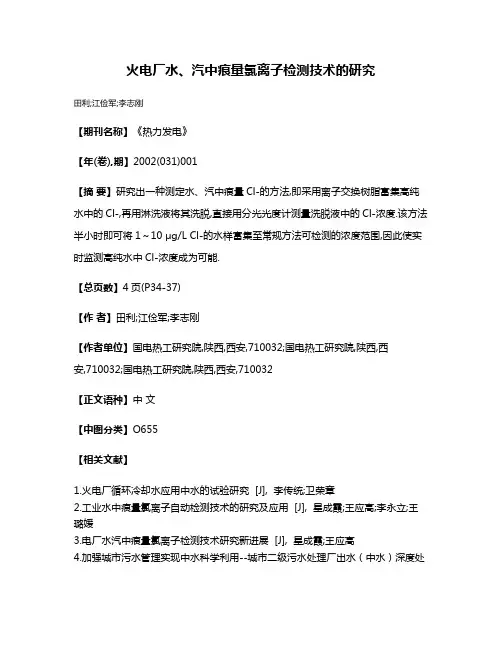

火电厂水、汽中痕量氯离子检测技术的研究
田利;江俭军;李志刚
【期刊名称】《热力发电》
【年(卷),期】2002(031)001
【摘要】研究出一种测定水、汽中痕量Cl-的方法,即采用离子交换树脂富集高纯水中的Cl-,再用淋洗液将其洗脱,直接用分光光度计测量洗脱液中的Cl-浓度.该方法半小时即可将1～10 μg/L Cl-的水样富集至常规方法可检测的浓度范围,因此使实时监测高纯水中Cl-浓度成为可能.
【总页数】4页(P34-37)
【作者】田利;江俭军;李志刚
【作者单位】国电热工研究院,陕西,西安,710032;国电热工研究院,陕西,西
安,710032;国电热工研究院,陕西,西安,710032
【正文语种】中文
【中图分类】O655
【相关文献】
1.火电厂循环冷却水应用中水的试验研究 [J], 李传统;卫荣章
2.工业水中痕量氯离子自动检测技术的研究及应用 [J], 星成霞;王应高;李永立;王璐媛
3.电厂水汽中痕量氯离子检测技术研究新进展 [J], 星成霞;王应高
4.加强城市污水管理实现中水科学利用--城市二级污水处理厂出水（中水）深度处
理作为火电厂循环冷却水应用研究 [J], 刘本泉
5.火电厂水、汽中微钠离子测量扩散碱液的研究 [J], 张晓娣
因版权原因，仅展示原文概要，查看原文内容请购买。

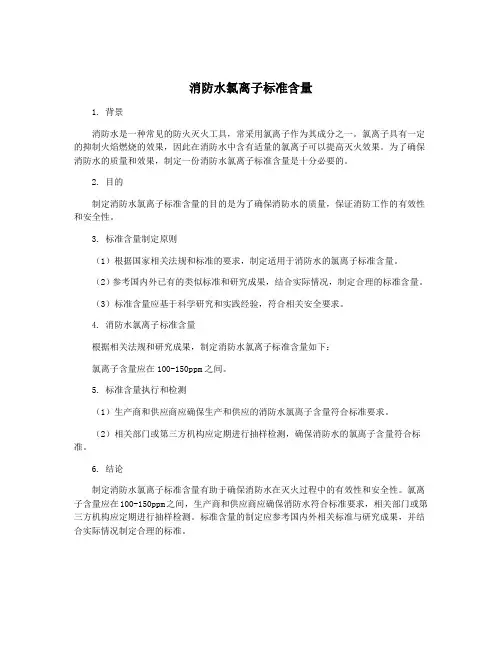

消防水氯离子标准含量
1. 背景
消防水是一种常见的防火灭火工具，常采用氯离子作为其成分之一。
氯离子具有一定的抑制火焰燃烧的效果，因此在消防水中含有适量的氯离子可以提高灭火效果。
为了确保消防水的质量和效果，制定一份消防水氯离子标准含量是十分必要的。
2. 目的
制定消防水氯离子标准含量的目的是为了确保消防水的质量，保证消防工作的有效性和安全性。
3. 标准含量制定原则
（1）根据国家相关法规和标准的要求，制定适用于消防水的氯离子标准含量。
（2）参考国内外已有的类似标准和研究成果，结合实际情况，制定合理的标准含量。
（3）标准含量应基于科学研究和实践经验，符合相关安全要求。
4. 消防水氯离子标准含量
根据相关法规和研究成果，制定消防水氯离子标准含量如下：
氯离子含量应在100-150ppm之间。
5. 标准含量执行和检测
（1）生产商和供应商应确保生产和供应的消防水氯离子含量符合标准要求。
（2）相关部门或第三方机构应定期进行抽样检测，确保消防水的氯离子含量符合标准。
6. 结论
制定消防水氯离子标准含量有助于确保消防水在灭火过程中的有效性和安全性。
氯离子含量应在100-150ppm之间，生产商和供应商应确保消防水符合标准要求，相关部门或第三方机构应定期进行抽样检测。
标准含量的制定应参考国内外相关标准与研究成果，并结合实际情况制定合理的标准。

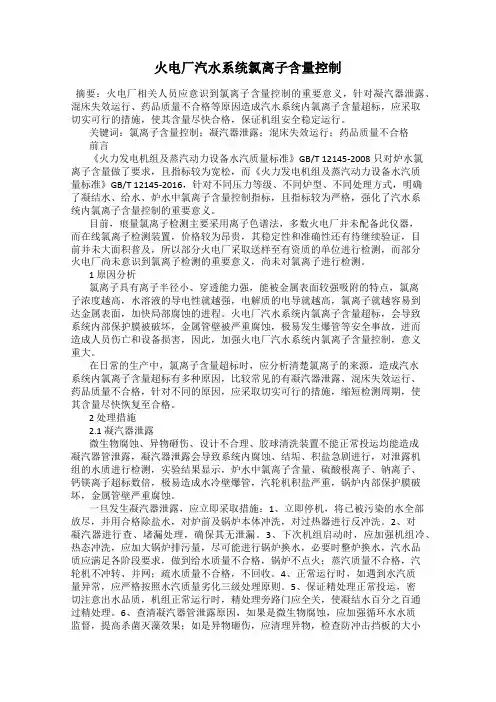

火电厂汽水系统氯离子含量控制摘要：火电厂相关人员应意识到氯离子含量控制的重要意义，针对凝汽器泄露、混床失效运行、药品质量不合格等原因造成汽水系统内氯离子含量超标，应采取切实可行的措施，使其含量尽快合格，保证机组安全稳定运行。
关键词：氯离子含量控制；凝汽器泄露；混床失效运行；药品质量不合格前言《火力发电机组及蒸汽动力设备水汽质量标准》GB/T 12145-2008只对炉水氯离子含量做了要求，且指标较为宽松，而《火力发电机组及蒸汽动力设备水汽质量标准》GB/T 12145-2016，针对不同压力等级、不同炉型、不同处理方式，明确了凝结水、给水、炉水中氯离子含量控制指标，且指标较为严格，强化了汽水系统内氯离子含量控制的重要意义。
目前，痕量氯离子检测主要采用离子色谱法，多数火电厂并未配备此仪器，而在线氯离子检测装置，价格较为昂贵，其稳定性和准确性还有待继续验证，目前并未大面积普及，所以部分火电厂采取送样至有资质的单位进行检测，而部分火电厂尚未意识到氯离子检测的重要意义，尚未对氯离子进行检测。
1 原因分析氯离子具有离子半径小、穿透能力强，能被金属表面较强吸附的特点，氯离子浓度越高，水溶液的导电性就越强，电解质的电导就越高，氯离子就越容易到达金属表面，加快局部腐蚀的进程。
火电厂汽水系统内氯离子含量超标，会导致系统内部保护膜被破坏，金属管壁被严重腐蚀，极易发生爆管等安全事故，进而造成人员伤亡和设备损害，因此，加强火电厂汽水系统内氯离子含量控制，意义重大。
在日常的生产中，氯离子含量超标时，应分析清楚氯离子的来源，造成汽水系统内氯离子含量超标有多种原因，比较常见的有凝汽器泄露、混床失效运行、药品质量不合格，针对不同的原因，应采取切实可行的措施，缩短检测周期，使其含量尽快恢复至合格。
2 处理措施2.1 凝汽器泄露微生物腐蚀、异物砸伤、设计不合理、胶球清洗装置不能正常投运均能造成凝汽器管泄露，凝汽器泄露会导致系统内腐蚀、结垢、积盐急剧进行，对泄露机组的水质进行检测，实验结果显示，炉水中氯离子含量、硫酸根离子、钠离子、钙镁离子超标数倍，极易造成水冷壁爆管，汽轮机积盐严重，锅炉内部保护膜破坏，金属管壁严重腐蚀。

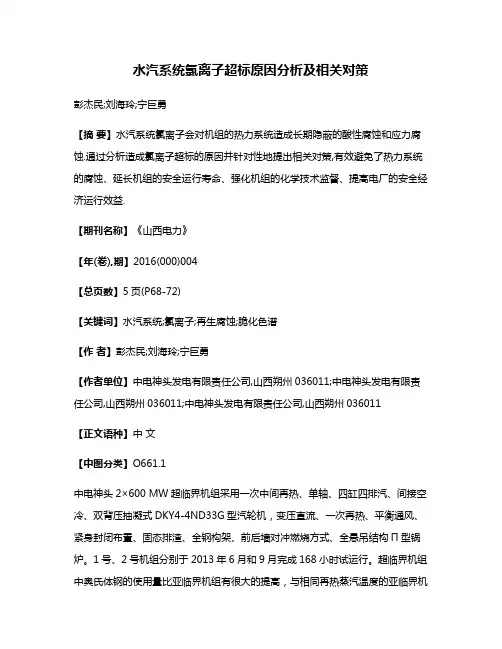

水汽系统氯离子超标原因分析及相关对策彭杰民;刘海玲;宁巨勇【摘要】水汽系统氯离子会对机组的热力系统造成长期隐蔽的酸性腐蚀和应力腐蚀.通过分析造成氯离子超标的原因并针对性地提出相关对策,有效避免了热力系统的腐蚀、延长机组的安全运行寿命、强化机组的化学技术监督、提高电厂的安全经济运行效益.【期刊名称】《山西电力》【年(卷),期】2016(000)004【总页数】5页(P68-72)【关键词】水汽系统;氯离子;再生腐蚀;脆化色谱【作者】彭杰民;刘海玲;宁巨勇【作者单位】中电神头发电有限责任公司,山西朔州036011;中电神头发电有限责任公司,山西朔州036011;中电神头发电有限责任公司,山西朔州036011【正文语种】中文【中图分类】O661.1中电神头2×600 MW超临界机组采用一次中间再热、单轴、四缸四排汽、间接空冷、双背压抽凝式DKY4-4ND33G型汽轮机，变压直流、一次再热、平衡通风、紧身封闭布置、固态排渣、全钢构架、前后墙对冲燃烧方式、全悬吊结构Π型锅炉。
