火电厂燃烧系统、汽水系统、电气系统

火力发电厂原理及设备介绍火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。

以煤、石油或天然气作为燃料的发电厂统称为火电厂。

火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。

火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。

前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。

火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。

90年代，世界最好的火电厂能把40％左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60％～70％。

此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。

热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。

为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。

通过利用中压缸的蒸汽去推动汽轮发电机发电。

从中压缸引出进入对称的低压缸。

已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。

40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。

以上就是一次生产流程。

火力发电厂的基本生产过程火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，也包括汽水循环、化学水处理和冷却系统等。

冷却塔的分类
根据空气流动方式的不同，冷却塔可分为自然通风（自然通风冷却塔）和机械通风（机械通风冷却塔）两类。自然通 风冷却塔依靠自然风力驱动空气流动，而机械通风冷却塔则通过风机强制空气流动。
冷却塔的维护与管理
为了确保冷却塔的稳定运行和延长使用寿命，需要定期进行维护保养，包括清洗、检查和更换磨损部件。 同时，应关注冷却塔的运行工况，合理调整运行参数，提高冷却效率。
定期检查高压设备运行状 况，确保安全可靠供电， 及时处理故障和隐患。
06
控制系统
控制室
中央控制室
负责监控火电厂整体运行 情况，是火电厂运行管理 的核心场所。
单元控制室负责监控某一来自元设备的 运行情况，如锅炉、汽轮 机等。
远程控制室
用于远程监控和操作火电 厂设备，通常设置在厂外 或远离主厂房的区域。
自动控制
通过自动控制系统，调节火电厂设备 的运行参数，使其保持在设定的范围 内。
谢谢观看
火电厂各系统流程图(主系统)
目录
• 燃料系统 • 燃烧系统 • 汽水系统 • 冷却系统 • 电气系统 • 控制系统
01
燃料系统
燃料储存
燃料储存设施
包括储煤场、油库等，用于储存 各种燃料，如煤、油等。
燃料储存安全
为确保燃料储存安全，需采取措 施防止燃料自燃、爆炸等事故发 生。
燃料运
燃料运输方式
冷却系统
冷却水处理
冷却水处理的重要性
冷却水在火电厂中起着至关重要的作用，它负责吸收热量并传递给冷却塔，以保持设备的 正常运行。为了防止水垢、腐蚀和微生物生长，必须对冷却水进行处理。
化学处理
通过添加化学药剂，如阻垢剂、缓蚀剂和杀生剂，来控制水中矿物质结垢、腐蚀和微生物 生长。这些药剂能够稳定水中离子，抑制垢物形成，保护设备和管道不受腐蚀，并杀死或 抑制微生物生长。

循环水泵与冷却塔
循环水泵
负责将冷却水从冷却塔送至凝汽器，吸收汽轮机排汽热 量后返回冷却塔进行降温。循环水泵通常采用轴流泵或 混流泵，具有流量大、扬程低的特点。为提高冷却效果 ，循环水泵通常采用多台并联运行。
冷却塔
通过自然通风或机械通风方式，将循环水中的热量散发 至大气中，降低循环水温度。冷却塔通常由填料、配水 系统、通风设备等组成。为提高冷却效果，冷却塔需定 期进行清洗和维护。
受体防护
对厂界和敏感点进行噪声监测，确保噪声达 标排放。
08
运行管理与维护保养制 度
运行操作规程和应急预案演练
运行操作规程
严格执行操作规程，确保机组安全稳定运行，包括启动、停机、负荷调整等操作规范。
应急预案演练
定期组织应急演练，提高员工应对突发事件的能力，包括设备故障、安全事故等紧急情况的处理方法。
锅炉
汽轮机
包括燃烧室、水冷壁、过热器、再热器等 ，负责将燃料燃烧产生的热能传递给水， 生成高温高压的蒸汽。
由高压缸、中压缸和低压缸组成，蒸汽在 汽轮机中膨胀做功，驱动汽轮机旋转。
发电机
辅助设备与系统
与汽轮机同轴连接，将汽轮机产生的机械 能转换为电能输出。
包括燃料输送系统、给水系统、冷却水系 统、烟气处理系统等，保障火力发电厂的 稳定运行。
火力发电厂完整系统 流程图课件
目录
• 火力发电厂概述 • 燃料供应系统流程图 • 锅炉系统流程图 • 汽轮机系统流程图 • 发电机及变压器系统流程图 • 辅助设备及控制系统流程图 • 安全环保设施流程图 • 运行管理与维护保养制度
01
火力发电厂概述
定义与分类
定义
火力发电厂是利用化石燃料（如 煤、石油、天然气等）燃烧产生 的热能来发电的工厂。

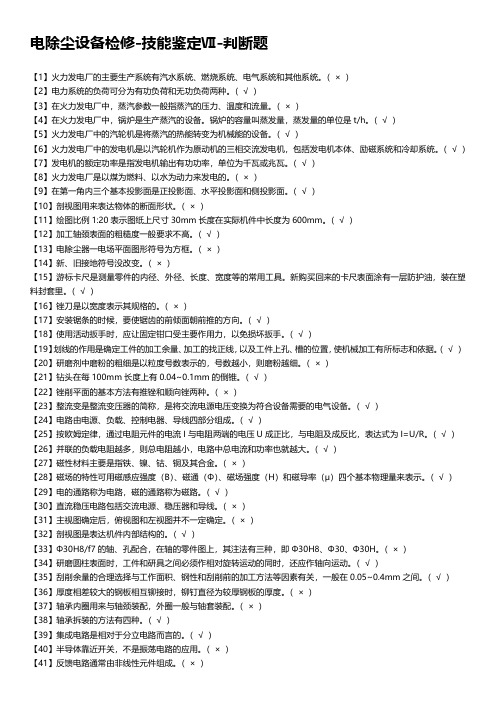

电除尘设备检修-技能鉴定Ⅶ-判断题【1】火力发电厂的主要生产系统有汽水系统、燃烧系统、电气系统和其他系统。

（× ）【2】电力系统的负荷可分为有功负荷和无功负荷两种。

（√ ）【3】在火力发电厂中，蒸汽参数一般指蒸汽的压力、温度和流量。

（× ）【4】在火力发电厂中，锅炉是生产蒸汽的设备。

锅炉的容量叫蒸发量，蒸发量的单位是t/h。

（√ ）【5】火力发电厂中的汽轮机是将蒸汽的热能转变为机械能的设备。

（√ ）【6】火力发电厂中的发电机是以汽轮机作为原动机的三相交流发电机，包括发电机本体、励磁系统和冷却系统。

（√ ）【7】发电机的额定功率是指发电机输出有功功率，单位为千瓦或兆瓦。

（√ ）【8】火力发电厂是以煤为燃料、以水为动力来发电的。

（× ）【9】在第一角内三个基本投影面是正投影面、水平投影面和侧投影面。

（√ ）【10】剖视图用来表达物体的断面形状。

（× ）【11】绘图比例1:20表示图纸上尺寸30mm长度在实际机件中长度为600mm。

（√ ）【12】加工轴颈表面的粗糙度一般要求不高。

（√ ）【13】电除尘器一电场平面图形符号为方框。

（× ）【14】新、旧接地符号没改变。

（× ）【15】游标卡尺是测量零件的内径、外径、长度、宽度等的常用工具。

新购买回来的卡尺表面涂有一层防护油，装在塑料封套里。

（√ ）【16】锉刀是以宽度表示其规格的。

（× ）【17】安装锯条的时候，要使锯齿的前倾面朝前推的方向。

（√ ）【18】使用活动扳手时，应让固定钳口受主要作用力，以免损坏扳手。

（√ ）【19】划线的作用是确定工件的加工余量、加工的找正线，以及工件上孔、槽的位置，使机械加工有所标志和依据。

（√ ）【20】研磨剂中磨粉的粗细是以粒度号数表示的，号数越小，则磨粉越细。

（× ）【21】钻头在每100mm长度上有0.04~0.1mm的倒锥。

（√ ）【22】锉削平面的基本方法有推锉和顺向锉两种。

电厂系统介绍(火力发电厂 电厂系统介绍 火力发电厂) 火力发电厂
汽轮机辅助设备
凝汽器：使汽轮机排汽口形成最佳真空，使工质膨胀到 最低压力，尽可能多地将蒸汽热能转换为机械能，将 排出的蒸汽凝结成水。 凝结泵：将凝汽器的凝结水通过各级低压加热器补充到 除氧器。 高低压加热器：利用汽轮机抽汽，对给水、凝结水进行 加热，其目的是提高整个热力系统经济性。 除氧器：除去锅炉给水中的各种气体，主要是水中的游 离氧。 给水泵：将除氧水箱的凝结水通过给水泵提高压力，经 过高压加热器加热后，输送到锅炉省煤器入口，作为锅 炉主给水。 油系统设备：一是为汽轮机的调节和保护系统提供工作 用油，二是向汽轮机和发电机的各轴承供应大量的润滑 油和冷却油。主要设备包括主油箱、主油泵、交直流油 泵、冷油器、油净化装置等。
电厂系统介绍(火力发电厂 电厂系统介绍 火力发电厂) 火力发电厂
发电机本体
发电机主要设备
主变压器：利用电磁感应原理， 可以把一种电压的交流电能转 换成同频率的另一种电压等级 的交流电的一种设备。 6KV、380V配电装置：完成电 能分配，控制设备的装置。 电机：将电能转换成机械能或 将机械能转换成电能的电能转 换器。 蓄电池：指放电后经充电能复 原继续使用的化学电池。在供 电系统中，过去多用铅酸蓄电 池，现多采用镉镍蓄电池 控制盘：有独立的支架，支架 上有金属或绝缘底板或横梁， 各种电子器件和电器元件安装 在底板或横梁上的一种屏式的 电控设备。
电厂系统介绍(火力发电厂 电厂系统介绍 火力发电厂) 火力发电厂
锅炉系统
锅炉本体 介质受热装置：包括汽包、水冷壁、过热器、再热器、省煤器。通过这些装置，炉水 吸收燃料燃烧产生的热能，转变为规定参数（温度、压力）和品质的蒸汽。 燃烧器：将携带煤粉的一次风和助燃的二次风送入炉膛，并组织一定的气流结构，使 煤粉能迅速稳定的着火，同时使煤粉和空气合理混合，达到煤粉在炉内迅速完全燃烧。 可分为直流燃烧器和旋流燃烧器两大类。 空气预热器：空预器是利用锅炉尾部烟气热量来加热燃烧所需空气的一种热交换装置， 可提高燃烧空气温度，减少燃料不完全燃烧造成的热损失，从而提高锅炉效率。空预 器可分为导热式和回转式两种。其中，回转式是将烟气热量传导给蓄热元件，蓄热元 件再将热量传给一、二次风，其漏风系数大约为8～10％。 排渣装置：将燃料燃烧产生的灰渣及时进行收集并输送到灰场进行综合处理。 锅炉辅助设备 一次风机：干燥燃料并将燃料送入炉膛，一般采用离心式风机。 送风机：克服空气预热器、风道、燃烧器的阻力输送燃烧风，并维持燃料充分燃烧。 引风机：形成流动烟气，将烟气排出，从而维持炉膛压力。 磨煤机：将原煤磨成需要细度的煤粉，完成粗细粉分离及干燥。 炉水循环泵：建立和维持锅炉内部介质的循环加热的过程。

三大系统简介一、燃烧系统燃烧系统由输煤、磨煤、燃烧、风烟、灰渣等环节组成，其流程如图2所示。

（l）运煤。

电厂的用煤量是很大的，一座装机容量4×3O万kW的现代火力发电厂，煤耗率按36Og／kw.h计，每天需用标准煤（每千克煤产生70O0卡热量）360（g）×120万（kw）×24（h）=10368t。

因为电厂燃煤多用劣质煤，且中、小汽轮发电机组的煤耗率在40O~5O0g ／kw·h左右，所以用煤量会更大。

据统计，我国用于发电的煤约占总产量的1／4，主要靠铁路运输，约占铁路全部运输量的4O％。

为保证电厂安全生产，一般要求电厂贮备十天以上的用煤量。

（2）磨煤。

用火车或汽车、轮船等将煤运至电厂的储煤场后，经初步筛选处理，用输煤皮带送到锅炉间的原煤仓。

煤从原煤仓落入煤斗，由给煤机送入磨煤机磨成煤粉，并经空气预热器来的一次风烘干并带至粗粉分离器。

在粉粉分离器中将不合格的粗粉分离返回磨煤机再行磨制，合格的细煤粉被一次风带入旋风分离器，使煤粉与空气分离后进入煤粉仓。

（3）锅炉与燃烧。

煤粉由可调节的给粉机按锅炉需要送入一次风管，同时由旋风分离器送来的气体（含有约10％左右未能分离出的细煤粉），由排粉风机提高压头后作为一次风将进入一次风管的煤粉经喷燃器喷入炉膛内燃烧。

电厂煤粉炉燃烧系统流程图目前我国新建电厂以300MW及以上机组为主。

300MW机组的锅炉蒸发量为10O0t／h（亚临界压力），采用强制循环（或自然循环）的汽包炉；600MW机组的锅炉为200Ot／h的（汽包）直流锅炉。

在锅炉的四壁上，均匀分布着4支或8支喷燃器，将煤粉（或燃油、天然气）喷入炉膛，火焰呈旋转状燃烧上升，又称为悬浮燃烧炉。

在炉的顶端，有贮水、贮汽的汽包，内有汽水分离装置，炉膛内壁有彼此紧密排列的水冷壁管，炉膛内的高温火焰将水冷壁管内的水加热成汽水混合物上升进入汽包，而炉外下降管则将汽包中的低温水靠自重下降至下连箱与炉内水冷壁管接通，靠炉外冷水下降而炉内水冷壁管中热水自然上升的锅炉叫自然循环汽包炉，而当压力高到16.66~17.64MPa时，水、汽重度差变小，必须在循环回路中加装循环泵，即称为强制循环锅炉。

水处理设备
输煤设备
给水泵：将除氧水箱的凝结水通过给水泵提高压力，经过高压加热器加热后， 输送到锅炉省煤器入口，作为锅炉主给水。 高低压加热器：利用汽轮机抽汽，对给水、凝结水进行加热，其目的是提高整 个热力系统经济性。 除氧器：除去锅炉给水中的各种气体，主要是水中的游离氧。
凝汽器：使汽轮机排汽口形成最佳真空，使工质膨胀到最低压力，尽可能多地 将蒸汽热能转换为机械能，将乏汽凝结成水。
发电机
汽轮发电机的作用是将汽轮机转 动的机械能，转变成电能，通过 母线输送到电网。 发电机工作的机理是通过励磁机 对发电机转子产生磁场，通过转 子的旋转，对静子线圈产生切割 磁力线作用，从而在静子线圈上 产生电流。 发电机主要由转子、轴承、励磁 机、密封油系统和发电机静子冷 却水系统组成。 定子线圈采用水内冷，转子线圈 采用氢内冷，定子铁心及端部构 件采用氢气表面冷却
汽轮机
汽轮机是将蒸汽的热力势能转换成 机械能，借以拖动其他机械旋转的原动 机。为保证汽轮机安全经济地进行能量 转换，需配置若干附属设备。汽轮机及 其附属设备由管道和阀门连成的整体称 汽轮机设备。 汽轮机运行时，工作蒸汽先在其喷 管内进行膨胀，压力降低而速度增大， 形成一股高速流，此高速气流喷射到汽 轮机动叶片上，动叶片安装在许多分离 的圆盘上，而圆盘固定在汽轮机轴上， 从而推动转子转动，使蒸汽所携带的热 能转变为机械能。
凝结泵：将凝汽器的凝结水通过各级低压加热器补充到除氧器。 油系统设备：一是为汽轮机的调节和保护系统提供工作用油，二是向汽轮机和 发电的各轴承供应大量的润滑油和冷却油。主要设备包括主油箱、主油泵、交 直流油泵、冷油器、油净化装置等。
电气设备包括：
发电机 变压器 断路器 隔离开关 自动空气开关 电抗器 避雷器 熔断器 电流互感器 电压互感器 母线 电力电缆

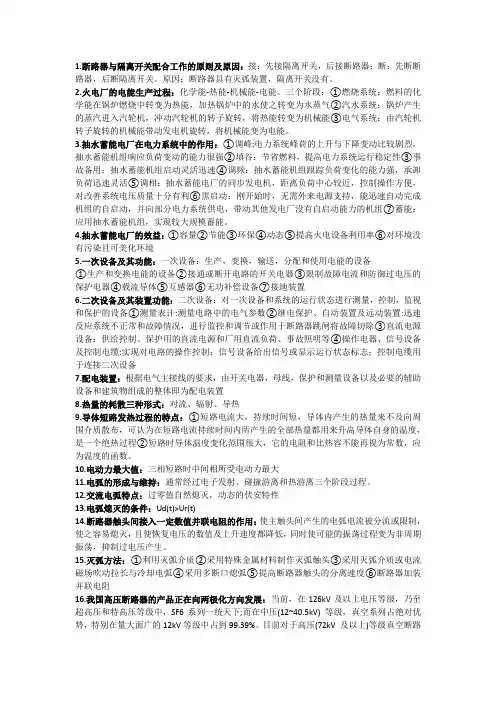

1.断路器与隔离开关配合工作的原则及原因：接：先接隔离开关，后接断路器；断：先断断路器，后断隔离开关。

原因：断路器具有灭弧装置，隔离开关没有。

2.火电厂的电能生产过程：化学能-热能-机械能-电能。

三个阶段：①燃烧系统：燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之转变为水蒸气②汽水系统：锅炉产生的蒸汽进入汽轮机，冲动汽轮机的转子旋转，将热能转变为机械能③电气系统：由汽轮机转子旋转的机械能带动发电机旋转，将机械能变为电能。

3.抽水蓄能电厂在电力系统中的作用：①调峰:电力系统峰荷的上升与下降变动比较剧烈，抽水蓄能机组响应负荷变动的能力很强②填谷：节省燃料，提高电力系统运行稳定性③事故备用：抽水蓄能机组启动灵活迅速④调频：抽水蓄能机组跟踪负荷变化的能力强，承卸负荷迅速灵活⑤调相：抽水蓄能电厂的同步发电机，距离负荷中心较近，控制操作方便，对改善系统电压质量十分有利⑥黑启动：刚开始时，无需外来电源支持，能迅速自动完成机组的自启动，并向部分电力系统供电，带动其他发电厂没有自启动能力的机组⑦蓄能：应用抽水蓄能机组，实现较大规模蓄能。

4.抽水蓄能电厂的效益：①容量②节能③环保④动态⑤提高火电设备利用率⑥对环境没有污染且可美化环境5.一次设备及其功能：一次设备：生产，变换，输送，分配和使用电能的设备①生产和变换电能的设备②接通或断开电路的开关电器③限制故障电流和防御过电压的保护电器④载流导体⑤互感器⑥无功补偿设备⑦接地装置6.二次设备及其装置功能：二次设备：对一次设备和系统的运行状态进行测量，控制，监视和保护的设备①测量表计:测量电路中的电气参数②继电保护、自动装置及远动装置:迅速反应系统不正常和故障情况，进行监控和调节或作用于断路器跳闸将故障切除③直流电源设备：供给控制、保护用的直流电源和厂用直流负荷、事故照明等④操作电器、信号设备及控制电缆:实现对电路的操作控制；信号设备给出信号或显示运行状态标志；控制电缆用于连接二次设备7.配电装置：根据电气主接线的要求，由开关电器，母线，保护和测量设备以及必要的辅助设备和建筑物组成的整体即为配电装置8.热量的耗散三种形式：对流、辐射、导热9.导体短路发热过程的特点：①短路电流大，持续时间短，导体内产生的热量来不及向周围介质散布，可认为在短路电流持续时间内所产生的全部热量都用来升高导体自身的温度，是一个绝热过程②短路时导体温度变化范围很大，它的电阻和比热容不能再视为常数，应为温度的函数。

火力发电工作原理及主要设备介绍火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。

以煤、石油或天然气作为燃料的发电厂统称为火电厂。

火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。

火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。

前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。

火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。

90年代，世界较好的火电厂能把40％左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60％～70％。

此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。

热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。

为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。

通过利用中压缸的蒸汽去推动汽轮发电机发电。

从中压缸引出进入对称的低压缸。

已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。

40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，较后流入锅炉进行再次利用。

以上就是一次生产流程。

火力发电厂的基本生产过程火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。

汽轮机本体
高压缸
中压缸
低压缸
发电机
励磁机
汽轮机现场照片
汽轮机主要生产厂家：哈尔滨汽轮机厂、四川东方汽轮机厂、上海汽轮机有限公司
电气系统
发电机 主变压器 配 电 装 置 升压变电所 厂用变压器
励磁装置
输 电 线 路
低压配电装置
厂用电系统
• 汽轮发电机控制系统：
• 运行参数显示：功率、频率、电压、电流、功率因数等 • 励磁调节：用于控制发电机电压，并保持电压基本稳定，并调无功。 • 运行操作：并网和解列，并设有自动准同步装置。 • 安全保护：接地保护、异常运行保护、后备保护、辅助保护等。
四种锅炉的示意图
过热器 过热器 汽包 过热器 汽包
汽包
过热器 联箱 蒸发 受热面 省煤器 给水泵 联箱
省煤器 下降管 给水泵 联箱
蒸发 受热面
循环泵 省煤器 下降管 给水泵 联箱
蒸发 受热面 省煤器
循环泵
蒸发 受热面
下降管 节流圈 给水泵 联箱
自然循环锅炉
强制循环锅炉
控制循环锅炉
直流锅炉
锅炉现场照片
主励磁机
励磁系统简介

Байду номын сангаас
组成：由励磁功率单元、励磁调节器（AVR）组成。励磁功率单元包括交流电源和整流 装置，它向励磁绕组提供直流励磁电流，励磁调节器（AVR）根据发电机发出的电压和 电流，自动调节励磁电流，满足系统运行需要。 功能： –根据发电机所带负荷变化，自动调整励磁电流，维持发电机端电压在给定额定电压 值。 –当发电机并列运行时，使各发电机组所带无功功率稳定合理分配。 –在电力系统发生短路故障，发电机端电压严重下降时，能对发电机强行励磁，提高 电力系统暂态稳定性。 –当发电机突然甩负载时，通过强行减磁，防止发电机电压过分升高。 –当发电机内部短路跳闸时，能快速灭磁，减小故障损坏程度。 励磁方式： –直流励磁机励磁系统：（100MW以下机组） –交流励磁机静止整流器励磁系统 –交流励磁机旋转硅整流器励磁系统 –自并励励磁（静止励磁）系统

一、火力发电基本流程简介火力发电厂由三大主要设备—锅炉、汽轮机、发电机组成，它们通过管道或线路相连构成主系统，即燃烧系统、汽水系统和电气系统。

其生产过程简介如下：1．燃烧系统（包括锅炉的燃烧部分和输煤、除灰和烟气排放系统等）。

煤由皮带输送到锅炉车间的煤斗，进入磨煤机磨成煤粉，然后与经过预热器预热的空气一起喷入炉内燃烧，将煤的化学能转换成热能，烟气经除尘器除灰后，由引风机抽出，经烟囱排入大气。

2．汽水系统（包括锅炉、汽轮机、凝汽器及给水泵等组成的汽水循环和水处理系统、冷却水系统等）。

水在锅炉中加热后蒸发成蒸汽，经过热器进一步加热，成为具有一定压力和温度的过热蒸汽，然后经过管道送入汽轮机。

在汽轮机中，蒸汽不断膨胀，高速流动，冲击汽轮机的转子，以额定转速（3000r／min）旋转，将热能转换成机械能，带动与汽轮机同轴的发电机发电。

蒸汽在汽轮机做功后从汽轮机下部排入凝汽器，在凝汽器中，被冷却水冷却，凝结成水。

凝汽器下部所凝结的水由凝结水泵升压后进入低压加热器和除氧器，提高水温并除去水中的氧（以防止腐蚀炉管等），再由给水泵进一步升压，然后进入高压加热器，回到锅炉，完成水—蒸汽—水的循环。

3．电气系统（包括发电机、励磁系统、厂用电系统和升压变电站等）。

发电机发出的电，一般由主变压器升高电压后，经变电站高压电气设备和输电线送往电网。

极少部分电，通过厂用变压器降低电压后，经厂用电配电装置和电缆供厂内风机、水泵等各种辅机设备和照明等用电。

简单理解基本流程：煤粉燃烧加热锅炉中的水，产生高温高压蒸汽，冲动汽轮机旋转，带动发电机切割磁感线发电。

二、安全、消防、急救1、各级人员应牢记“安全第一，预防为主，综合治理”的安全生产方针，全面树立“安全就是信誉，安全就是效益，安全就是竞争力”的华能安全理念。

2、安全生产，人人有责。

各级领导必须以身作则，要充分发动群众，依靠群众，发挥安全监督机构和群众性安全组织的作用，严格监督本规程的贯彻执行。

热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。通过利用中压缸的蒸汽去推动汽轮发电机发电。从中压缸引出进入对称的低压缸。已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。以上就是一次生产流程。
火力发电厂的基本生产过程
火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：
（一）汽水系统：
火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。
水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。由于蒸汽不断膨胀，高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。
2．电站用煤的分类。火力发电厂燃用的煤通常称为动力煤，其分类方法主要是依据煤的干燥无灰基挥发分进行分类。
3．煤粉的制备。煤粉炉燃烧用的煤粉是由磨煤机将煤炭磨成的不规则的细小煤炭颗粒，其颗粒平均在0.05~0.01mm，其中20~50μm（微米）以下的颗粒占绝大多数。由于煤粉颗粒很小，表面很大，故能吸附大量的空气，且具有一般固体所未有的性质——流动性。煤粉的粒度越小，含湿量越小，其流动性也越好，但煤粉的颗粒过于细小或过于干燥，则会产生煤粉自流现象，使给煤机工作特性不稳，给锅炉运行的调整操作造成困难。另外煤粉与O2接触而氧化，在一定条件下可能发生煤粉自然。在制粉系统中，煤粉是由气体来输送的，气体和煤粉的混合物一遇到火花就会使火源扩大而产生较大压力，从而造成煤粉的爆炸。

95自动化控制Automatic Control电子技术与软件工程Electronic Technology & Software Engineering火电厂是以石油、天然气、煤炭、化工尾气等为燃料，通过燃料燃烧取得热能，并借助各种设备、经过一系列物理化学反应，将热能转化为电能。

火电厂生产中所使用的主要设备包括锅炉、汽轮机以及发电机，辅助设备包括磨煤机、烟囱、各种水泵、加热器、冷凝器、除氧器、各种量测设备以及控制设备。

顺序控制系统的主要作用是对发电厂各种生产设备的启停进行控制，在确保火电厂生产安全、稳定方面发挥着重要的作用。

1 火电厂生产流程目前，火电厂可分为内燃机发电厂、燃气轮机发电厂、蒸汽动力发电厂等不同的类型。

虽然不同类型火电厂的生产工艺有着一定的差异，但从能量转换角度考虑，其生产过程基本相同，即将燃料的化学能转变为电能。

火电厂的生产流程主要包括三个阶段：（1）燃烧系统。

燃料在锅炉中进行燃烧，从而将燃料的化学能转变成了热能，锅炉中的水被加热，变成了蒸汽。

燃烧系统又可以分为输煤系统、磨煤系统、锅炉与燃烧系统、风烟系统以及灰渣系统等。

如图1所示。

（2）汽水系统。

锅炉中的过热蒸汽进入到汽轮机之后，带动汽轮机旋转，从而将热能转化成了机械能。

汽水系统又可以分为给水系统、再热系统、冷却水系统、补水系统、回热系统。

所使用的机械设备主要包括汽轮机、锅炉、加热器、除氧器、凝汽器以及各种管道。

如图2所示。

（3）电气系统。

汽轮机旋转产生的机械能带动发电机发电，从而将机械能转化成了电能。

电气系统又可以分为励磁装置、升压变电所、厂用电系统以及发电机等。

如图3所示。

2 火电厂主副机与辅助设备顺序控制的含义顺序控制指的是，火电厂生产中，对某大型主设备及其相关辅助设备群、某工艺系统的启动、运行、停止中的事故处理，按照提前设定好的数据、时间等序列，进行自动控制。

火电厂生产过程中，应用顺序控制技术，对大型单元机组的主副机与辅助设备的启停、事故处理进行有效控制，是确保机组安全稳定运行的前提所在。

火力发电厂的设备作用和各系统流程一、燃烧系统生产流程来自煤场的原煤经皮带机输送到位置较高的原煤仓中，原煤从原煤仓底部流出经给煤机均匀地送入磨煤机研磨成煤粉。

自然界的大气经吸风口由送风机送到布置于锅炉垂直烟道中的空气预热器内，承受烟气的加热，回收烟气余热。

从空气预热器出来约250左右的热风分成两路：一路直接引入锅炉的燃烧器，作为二次风进入炉膛助燃；另一路那么引入磨煤机入口，用来枯燥、输送煤粉，这局部热风称一次风。

流动性极好的枯燥煤粉与一次风组成的气粉混合物，经管路输送到粗粉别离器进展粗粉别离，别离出的粗粉再送回到磨煤机入口重新研磨，而合格的细粉和一次风混合物送入细粉别离器进展粉、气别离，别离出来的细粉送入煤粉仓储存起来，由给粉机根据锅炉热负荷的大小，控制煤粉仓底部放出的煤粉流量，同时从细粉别离器别离出来的一次风作为输送煤粉的动力，经过排粉机加压后与给粉机送出的细粉再次混合成气粉混合物，由燃烧器喷入炉膛燃烧。

二、汽水系统生产流程储存在给水箱中的锅炉给水由给水泵强行打入锅炉的高压管路，并导入省煤器。

锅炉给水在省煤器管内吸收管外烟气和飞灰的热量，水温上升到300左右，但从省煤器出来的水温仍低于该压力下的饱和温度〔约330〕，属高压未饱和水。

水从省煤器出来后沿管路进入布置在锅炉外面顶部的汽泡。

汽包下半部是水，上半部是蒸汽，下半部是水。

高压未饱和水沿汽泡底部的下降管到达锅炉外面底部的下联箱，锅炉底部四周的下联箱上并联安装上了许多水管，这些水管内由下向上流动吸收炉膛中心火焰的辐射传热和高温烟气的对流传热，由于蒸汽的吸热能力远远小于水，所以规定水冷壁内的气化率不得大于40％，否那么很容易因为工质来不与吸热发生水冷壁水管熔化爆管事故。

锅炉设备的流程一、锅炉燃烧系统1、作用：使燃料在炉内充分燃烧放热，并将热量尽可能多的传递给工质，并完成对省煤器和水冷壁水管内的水加热，对过热器和再热器管内的干蒸汽加热，对空气预热器管内的空气加热。

电气接线的类型：

由一次设备所连成的电路称为（电气）一次接线或 电气主接线； 由二次设备所连成的电路称为（电气）二次接线。

二、电气接线

电气主接线通常用电气主接线图来表示。
WL3 WL4

W5 W4 QF3 WL1
220kV
QF4 WL2
QF5

T1
T2
T3
W3 W1 QF1 QF2
110kV W2
一、电气设备
2. 二次设备

对一次设备和系统的运行状态进行测量、控 制、监视和保护的设备


辅助设备、低压设备
类型：
① 测量表计 ② 继电保护、自动装置及远动装置 ③ 直流电源设备 ④ 操作电器、信号设备及控制电缆
一、电气设备
2. 二次设备
① 测量表计

如电压表、电流表、功率表和电能表等。 用于测量电路中的电气参数。
一、电气设备
2. 二次设备
④ 操作电器、信号设备及控制电缆

操作电器（如各种类型的操作把手、按钮等） 实现对电路的操作控制，

信号设备给出信号或显示运行状态标志，
控制电缆用于连接二次设备。
二、电气接线

电气接线的含义：

在发电厂和变电所中，根据各种电气设备的作用和 要求，按一定的方式用导体连接起来所形成的电路 称为电气接线。

燃料的化学能在锅炉燃烧中转变为热能， 加热锅炉中的水使之变为蒸汽。 燃烧系统由运煤、磨煤、燃烧、风烟、灰 渣等系统组成。

一、火力发电厂
(1) 燃烧系统
运煤系统
磨 煤 系 统
风烟系统
灰渣系统 燃烧系统

一火力发电厂概述1.火力发电厂的生产过程燃料进入炉膛后燃烧，产生的热量将锅炉里的水加热，锅炉内的水吸热而蒸发，经过热器进一步加热后变成过热蒸汽，再通过主蒸汽管道进入汽轮机。

由于蒸汽不断膨胀，高速流动的蒸汽冲动汽轮机的叶片转动从而带动发电机发电。

所以火力发电厂的生产过程主要就是一个能量转换过程，即燃料化学能---热能--机械能--电能。

最终将电发送出去。

高温高压蒸汽在汽轮机内膨胀做功后，压力和温度降低，由排汽口排入凝汽器并被冷却水冷却，凝结成水，凝结水集中在凝汽器下部由凝结水泵打至低压加热器和除氧器，经除氧后由给水泵将其升压，再经高压加热器加热后送入锅炉，如此循环发电。

2 火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：2.1汽水系统火力发电厂的汽水系统由锅炉、汽轮机、凝汽器和给水泵等组成，它包括汽水循环、化学水处理和冷却水系汽水系统流程如图1-1。

水在锅炉中被加热成蒸汽，经过热器进一步加热后变成过热蒸汽，再通过主蒸汽管道进入汽轮机。

由于蒸汽不断膨胀，高速流动的蒸汽冲动汽轮机的叶片转动从而带动发电机发电。

为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出做过功的部分蒸汽，用以加热给水。

在现代大型机组中都采用这种给水回热循环。

此外在超高压机组中还采用再热循环，即把做过一段功的蒸汽从汽轮机的某一中间级全部抽出，送到锅炉的再热器中加热后再引入汽轮机的以后几级中继续膨胀做功。

在膨胀过程中蒸汽压力和温度不断降低，最后排入凝汽器并被冷却水冷却，凝结成水。

凝结水集中在凝汽器下部由凝结水泵打至低压加热器和除氧器，经加温和脱氧后由给水泵将其打入高压加热器加热，最后打入锅炉。

汽水系统中的蒸汽和凝结水，由于经过许多管道、阀门和设备，难免产生泄漏等各种汽水损失，因此必须不断向系统补充经过化学处理的补给水，这些补给水一般都补入除氧器或凝汽器中。

2.2燃烧系统燃烧系统由锅炉的输煤部分、燃烧部分和除灰部分组成。

火力发电厂的主要系统构成及基本生产过程火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。

以煤、石油或天然气作为燃料的发电厂统称为火电厂。

火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。

火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。

前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。

火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。

90年代，世界最好的火电厂能把40％左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60％～70％。

此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。

热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。

为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。

通过利用中压缸的蒸汽去推动汽轮发电机发电。

从中压缸引出进入对称的低压缸。

已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。

40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。

以上就是一次生产流程。

火力发电厂的主要系统构成火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，他包括汽水循环、化学水处理和冷却系统等。
