支吊架零部件目录使用说明-------------------------------------------------------------------------------------------------1 管部、连接件、根部索引----------------------------------------------------------------------------5 组装示意图----------------------------------------------------------------------------------------------11 管部-------------------------------------------------------------------------------------------------------16 连接件----------------------------------------------------------------------------------------------------63 根部-------------------------------------------------------------------------------------------------------88 附录一、焊接符号表----------------------------------------------------------------------------------------131二、螺纹吊杆允许荷载-------------------------------------------------------------------------------131三、钢材基本许用应力-------------------------------------------------------------------------------131四、管道支吊架间接表-------------------------------------------------------------------------------132五、管道断面力学性质-------------------------------------------------------------------------------158六、根部材料表----------------------------------------------------------------------------------------160七、弹簧系列特性数据表----------------------------------------------------------------------------184八、常用武钢特性数据表----------------------------------------------------------------------------186九、吊杆长度计算有关尺寸参考表----------------------------------------------------------------192使用说明编制说明一、适用范围：1.容量：30万瓩及以下的机组。

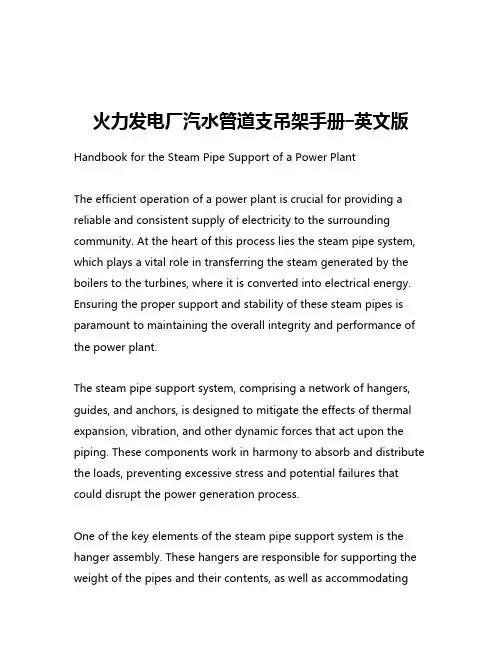

火力发电厂汽水管道支吊架手册-英文版Handbook for the Steam Pipe Support of a Power PlantThe efficient operation of a power plant is crucial for providing a reliable and consistent supply of electricity to the surrounding community. At the heart of this process lies the steam pipe system, which plays a vital role in transferring the steam generated by the boilers to the turbines, where it is converted into electrical energy. Ensuring the proper support and stability of these steam pipes is paramount to maintaining the overall integrity and performance of the power plant.The steam pipe support system, comprising a network of hangers, guides, and anchors, is designed to mitigate the effects of thermal expansion, vibration, and other dynamic forces that act upon the piping. These components work in harmony to absorb and distribute the loads, preventing excessive stress and potential failures that could disrupt the power generation process.One of the key elements of the steam pipe support system is the hanger assembly. These hangers are responsible for supporting the weight of the pipes and their contents, as well as accommodatingthe dynamic movements caused by thermal expansion and contraction. Proper selection and installation of the hanger assemblies are crucial to ensure that the pipes remain properly aligned and supported throughout their operational lifespan.The hanger assemblies come in a variety of types, each designed to address specific loading conditions and installation requirements. These include rigid hangers, which provide a fixed support point, and variable spring hangers, which adjust their stiffness to accommodate changes in the pipe load. Additionally, constant support hangers maintain a constant support force, regardless of pipe movements, ensuring that the load is evenly distributed.Alongside the hanger assemblies, the steam pipe support system also incorporates guide components, which serve to limit the lateral movement of the pipes. These guides play a crucial role in preventing excessive stress on the pipe elbows and joints, which are particularly vulnerable to fatigue failure due to cyclic loading. The proper placement and selection of these guides, taking into account factors such as pipe size, material, and operating conditions, are essential for ensuring the long-term reliability of the steam pipe system.Anchors are another critical component of the steam pipe support system, responsible for restraining the axial movement of the pipes.These anchors are strategically positioned along the pipe runs to counteract the forces generated by thermal expansion and contraction, as well as to maintain the overall structural integrity of the system. Careful consideration must be given to the anchor design, taking into account factors such as the pipe material, operating temperature, and the magnitude of the anticipated forces.In addition to the primary hanger, guide, and anchor components, the steam pipe support system may also incorporate additional elements, such as sway braces, to mitigate the effects of seismic or other dynamic forces. These supplementary components work in conjunction with the core support elements to create a comprehensive and resilient system that can withstand the demanding operating conditions of a power plant.Proper maintenance and inspection of the steam pipe support system are crucial to ensuring its continued reliable performance. Regular visual inspections, as well as periodic testing and calibration of the hanger and guide components, can help identify potential issues before they escalate into more serious problems. By proactively addressing any deficiencies or wear-and-tear, the power plant can optimize the lifespan of the steam pipe support system and maintain the overall efficiency and safety of the power generation process.In conclusion, the steam pipe support system is a vital component of a power plant's infrastructure, playing a crucial role in the reliable and efficient operation of the facility. By understanding the key elements of this system, including the various hanger, guide, and anchor components, and by implementing a comprehensive maintenance and inspection program, power plant operators can ensure the long-term integrity and performance of their steam pipe network, ultimately contributing to the uninterrupted supply of electricity to the communities they serve.。
本手册作标准设计(修改本)用根据1983年5月20日水利电力部电力规划设计院(83)水电电规技字第39号文“关于发送一九八三年电力设计标准化计划项目的通知”，本手册应正名为“汽水管道支吊架标准设计”。
考虑到生产施工实践尚不充分，故定名为手册，并作“汽水管道支吊架标准设计”(修改本)使用，待在工程中总结经验并进行必要修改后再正式报此为标准设计。
水利电力部西北电力设计院一九八三年七月西安前言在电站汽水管道的设计和安装中支吊架是一项相当重要的工作。
随着机组容量和参数的提高，对支吊架的功能及型式也提出了新的要求：除承受管道自重的一般支吊架型式外，还产生了限制管道位移的限位装置，保持管道在冷热状态时支吊点的荷载恒定不变的恒力支吊架，以及防止或减缓管道振动的减振器等。
支吊架设计得好坏，及结构型式选用得恰当与否将影响管道(特别是高温高压管道)的应力状态和管道的安全运行。
支吊架工厂化专业生产是电力工业高速发展的一个重要措施。
它不仅提高了劳动生产率、加快管道的安装速度，而且保证了支吊架制造质量。
本手册系根据原电力部建设总局<80>火电技字第23号文和原电力部机械制造局<81>机计字第52号文下达的由我院负责，兰州电力修造厂配合的“火电厂汽水管道支吊架结构型式研究”项目进行编制的。
本手册的内容分两部分：第一部分：支吊架零部件及附录；第二部分：特殊用途支吊架装置(恒力支吊架、限位装置及减振器)支吊架零部件目录使用说明-------------------------------------------------------------------------------------------------1 管部、连接件、根部索引----------------------------------------------------------------------------5 组装示意图----------------------------------------------------------------------------------------------11 管部-------------------------------------------------------------------------------------------------------16 连接件----------------------------------------------------------------------------------------------------63 根部-------------------------------------------------------------------------------------------------------88 附录一、焊接符号表----------------------------------------------------------------------------------------131二、螺纹吊杆允许荷载-------------------------------------------------------------------------------131三、钢材基本许用应力-------------------------------------------------------------------------------131四、管道支吊架间接表-------------------------------------------------------------------------------132五、管道断面力学性质-------------------------------------------------------------------------------158六、根部材料表----------------------------------------------------------------------------------------160七、弹簧系列特性数据表----------------------------------------------------------------------------184八、常用武钢特性数据表----------------------------------------------------------------------------186九、吊杆长度计算有关尺寸参考表----------------------------------------------------------------192使用说明编制说明一、适用范围：1.容量：30万瓩及以下的机组。
本手册作标准设计(修改本)用根据1983年5月20日水利电力部电力规划设计院(83)水电电规技字第39号文“关于发送一九八三年电力设计标准化计划项目的通知”，本手册应正名为“汽水管道支吊架标准设计”。
考虑到生产施工实践尚不充分，故定名为手册，并作“汽水管道支吊架标准设计”(修改本)使用，待在工程中总结经验并进行必要修改后再正式报此为标准设计。
水利电力部西北电力设计院一九八三年七月西安前言在电站汽水管道的设计和安装中支吊架是一项相当重要的工作。
随着机组容量和参数的提高，对支吊架的功能及型式也提出了新的要求：除承受管道自重的一般支吊架型式外，还产生了限制管道位移的限位装置，保持管道在冷热状态时支吊点的荷载恒定不变的恒力支吊架，以及防止或减缓管道振动的减振器等。
支吊架设计得好坏，及结构型式选用得恰当与否将影响管道(特别是高温高压管道)的应力状态和管道的安全运行。
支吊架工厂化专业生产是电力工业高速发展的一个重要措施。
它不仅提高了劳动生产率、加快管道的安装速度，而且保证了支吊架制造质量。
本手册系根据原电力部建设总局<80>火电技字第23号文和原电力部机械制造局<81>机计字第52号文下达的由我院负责，兰州电力修造厂配合的“火电厂汽水管道支吊架结构型式研究”项目进行编制的。
本手册的内容分两部分：第一部分：支吊架零部件及附录；第二部分：特殊用途支吊架装置(恒力支吊架、限位装置及减振器)支吊架零部件目录使用说明-------------------------------------------------------------------------------------------------1管部、连接件、根部索引----------------------------------------------------------------------------5组装示意图----------------------------------------------------------------------------------------------11管部-------------------------------------------------------------------------------------------------------16连接件----------------------------------------------------------------------------------------------------63根部-------------------------------------------------------------------------------------------------------88附录一、焊接符号表----------------------------------------------------------------------------------------131二、螺纹吊杆允许荷载-------------------------------------------------------------------------------131三、钢材基本许用应力-------------------------------------------------------------------------------131四、管道支吊架间接表-------------------------------------------------------------------------------132五、管道断面力学性质-------------------------------------------------------------------------------158六、根部材料表----------------------------------------------------------------------------------------160七、弹簧系列特性数据表----------------------------------------------------------------------------184八、常用武钢特性数据表----------------------------------------------------------------------------186九、吊杆长度计算有关尺寸参考表----------------------------------------------------------------192使用说明编制说明一、适用范围：1.容量：30万瓩及以下的机组。
(北部)海洋能发电厂汽水管道支吊架设计手册1. 简介本手册旨在为(北部)海洋能发电厂汽水管道的支吊架设计提供指导。
支吊架是为了支撑管道并使其保持稳定的设备，对于确保管道运行安全至关重要。
2. 设计原则在设计汽水管道支吊架时，请遵循以下原则：- 确保支吊架结构牢固稳定，能承受管道自重和运行载荷；- 选择耐腐蚀、耐候性好的材料，以适应海洋环境的特殊要求；- 考虑管道的热胀冷缩问题，采取合适的支吊架设计；- 遵守相应的国家标准和规范，确保设计符合安全性和可靠性要求。
3. 设计步骤3.1. 确定管道负荷首先，需要确定汽水管道的负荷情况，包括管道自重、介质负荷、温度变化引起的热应力等。
通过对负荷的准确评估，可以选择合适的支吊架类型和数量。
3.2. 选择支吊架类型根据管道的特点和负荷情况，选择适合的支吊架类型，常见的支吊架类型包括固定支架、滑动支架和伸缩支架等。
在选择时，需考虑管道的运行方式、环境温度、材料耐腐蚀性等因素。
3.3. 进行支吊架计算根据所选的支吊架类型和管道负荷情况，进行支吊架的结构计算。
计算过程包括计算支吊架所需材料的截面尺寸、连接方式、支点布置等。
3.4. 设计支吊架布置方案根据计算结果，设计支吊架的布置方案。
确保支吊架的布置合理、稳定，并考虑后续维护的便捷性和安全性。
4. 施工要点在进行支吊架的施工时，需注意以下要点：- 严格按照设计图纸和规范要求施工；- 定期进行施工现场检查，确保支吊架施工质量；- 在施工过程中，注意操作安全，避免对已安装的管道和设备造成损坏。
5. 维护与检修为确保支吊架的正常运行和使用寿命，需定期进行维护与检修。
维护工作包括定期检查支吊架的状态、紧固连接部分、防腐蚀处理等，并及时对发现的问题进行修复。
6. 安全注意事项在设计、施工和维护过程中，需注意以下安全事项：- 遵守相关安全规范和操作规程；- 严格按照设计要求进行施工或维护；- 确保操作人员具备必要的安全技能和知识；- 配备必要的安全设备和防护装置；- 定期进行安全培训和演练，提高安全意识。

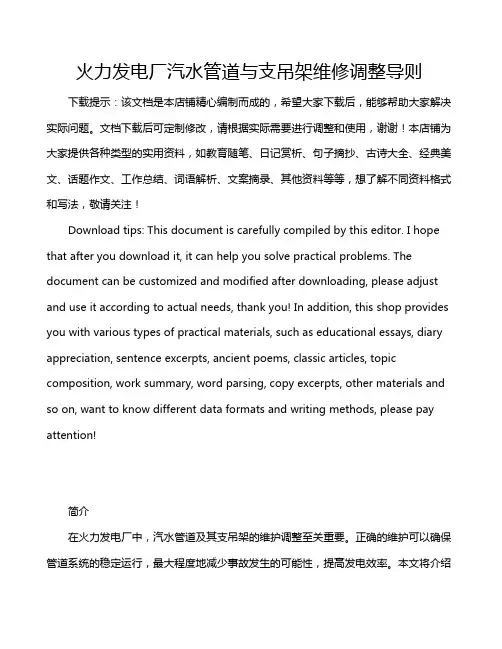

火力发电厂汽水管道与支吊架维修调整导则下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!简介在火力发电厂中，汽水管道及其支吊架的维护调整至关重要。
优易管道支吊架设计软件AutoPHS8.0支吊架产品数据库定义说明书版权所有。
2000-2011长沙优易软件开发有限公司保留所有权利。
1. 概述本文描述优易管道支吊架设计软件AutoPHS采用的支吊架产品数据库的数据表、记录、字段的格式。
优易管道支吊架设计软件AutoPHS4.1是一个数据库可自由扩充的专业软件。
它能够计算并绘图单吊、对称双吊、固定支架、滑动或导向支架、常见的几种限位支架，计算线性弹簧、非线性弹簧、恒力弹簧并绘图，计算18种生根结构及添加的辅助钢结构。
AutoPHS4.1设计了一种符合专业设计流程的数据库结构。
按照这种结构，用户可以加入自定义支吊架零部件，并将其相应的数据加入到连接匹配表(connectPASA /connectSPR/connectCSPR)、通用代号ID和厂家代号CustomID对照表(crudeXXXXid)、原始数据表(crudeXXXX)，并按照规定制作2D图形块和3D宏定义，程序即可对该种零件实施查询、计算、绘图、建模。
AutoPHS能满足零部件选型计算要求。
它提供了常见的111种管部、根部、连接件、弹簧、恒力弹簧、附件、螺栓螺母选型算法，其中管部选型计算方法39类包括19种吊架、3种固定支架、11种非固定支架、6种限位支架，辅助钢结构选型计算29类包括6种悬臂梁、9种简支梁、8种三角架、6种螺栓生根，连接件选型计算包括16种，附件选型计算包括14种，弹簧选型计算包括5种，恒力弹簧选型计算包括8种。
如果厂家生产的支吊架零部件只是名称、型号不同，外形、功能相似，就不必修改程序，只要按照下面的要求修改数据库。
非常特殊的功能部件，可能需要增加选型算法、绘图算法、三维宏定义。
2. AutoPHS2000支吊架产品数据库定义说明书2.1.支吊架产品数据库格式Access 2.0或7.0。
2.2.支吊架产品数据库开发工具Access 97/Access2000或VisData(32位)。

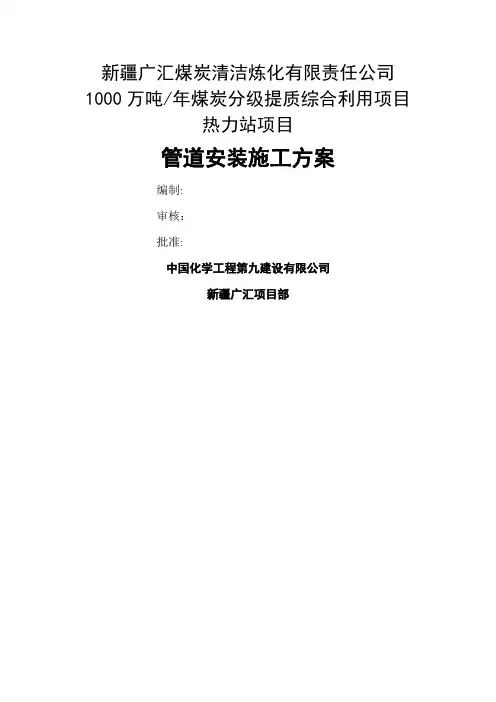

新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目热力站项目管道安装施工方案编制:审核：批准:中国化学工程第九建设有限公司新疆广汇项目部一编制说明本方案新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目热力站管道施工方案，本工程包括，⑴自热力站至动力站的高温高压蒸汽管道⑵自动力站至热力站的除氧水管道⑶自动力站至热力站的启动蒸汽管道⑷自动力站至730总变之前的东西分支管廊处的硫酸管道⑸自动力站至东西向分支管廊上与新佑公司设计分界点的液氨管道.热力站钢结构及管道由浙江城建煤气热电设计院有限公司设计，业主为新疆广汇能源有限公司, 监理单位是河南中大工程监理有限责任公司.二编制依据新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目热力站管廊管施工图纸《工业金属管道工程施工及验收规范》—-—--——--—--————-——-——-—-GB50235-2010 《现场设备、工业管道焊接工程施工及验收规范》-—---—-——-——--GB50236-2011《现场设备、工业管道焊接工程施工及规范》——--——------—-——— GB50236—2011《化工金属管道工程施工及验收规范》——————--------—-————-————HG20225—95 《压力管道规范工业管道第四部分：制作与安装》—-—-——-GB/T20801。
4-2006《管道支吊架手册》———----——--——-—--—--———--—-—--—-—-----—-Y83—J01 《火力发电厂汽水管道支吊架设计手册》--———-—-———-—-—-—-——-—-西北电力设计院其它业主有关规定三工程概况新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目为扩建工程。
我单位承建本方案新疆广汇煤炭清洁炼化有限责任公司1000万吨/年煤炭分级提质综合利用项目热力站管道安装，主要工艺介质有高温高压蒸汽、除氧水、启动蒸汽、硫酸、液氨。

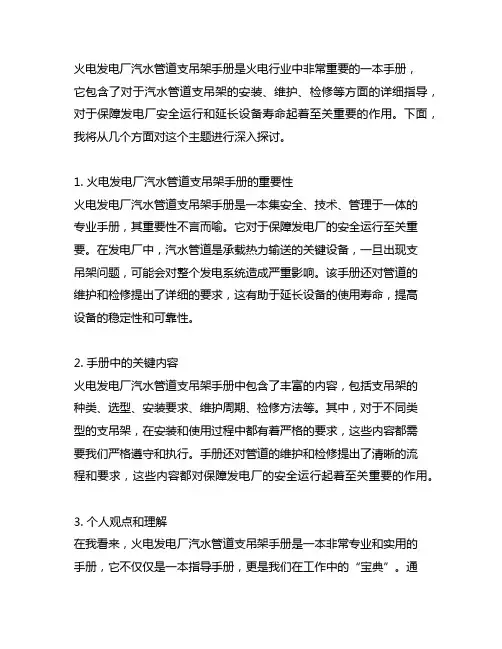

火电发电厂汽水管道支吊架手册是火电行业中非常重要的一本手册，它包含了对于汽水管道支吊架的安装、维护、检修等方面的详细指导，对于保障发电厂安全运行和延长设备寿命起着至关重要的作用。
下面，我将从几个方面对这个主题进行深入探讨。
1. 火电发电厂汽水管道支吊架手册的重要性火电发电厂汽水管道支吊架手册是一本集安全、技术、管理于一体的专业手册，其重要性不言而喻。
它对于保障发电厂的安全运行至关重要。
在发电厂中，汽水管道是承载热力输送的关键设备，一旦出现支吊架问题，可能会对整个发电系统造成严重影响。
该手册还对管道的维护和检修提出了详细的要求，这有助于延长设备的使用寿命，提高设备的稳定性和可靠性。
2. 手册中的关键内容火电发电厂汽水管道支吊架手册中包含了丰富的内容，包括支吊架的种类、选型、安装要求、维护周期、检修方法等。
其中，对于不同类型的支吊架，在安装和使用过程中都有着严格的要求，这些内容都需要我们严格遵守和执行。
手册还对管道的维护和检修提出了清晰的流程和要求，这些内容都对保障发电厂的安全运行起着至关重要的作用。
3. 个人观点和理解在我看来，火电发电厂汽水管道支吊架手册是一本非常专业和实用的手册，它不仅仅是一本指导手册，更是我们在工作中的“宝典”。
通过认真阅读和研习该手册，我们可以更加全面、深入地了解汽水管道支吊架的相关知识，从而在工作中做出更加准确和高效的判断和决策。
4. 总结火电发电厂汽水管道支吊架手册是一本对于保障发电厂安全运行和延长设备寿命至关重要的手册，它包含了丰富的内容，需要我们加以重视和认真对待。
通过不断学习和实践，我们可以更好地掌握其中的知识，提高工作效率，保障设备安全运行。
在这篇文章中，我深入探讨了火电发电厂汽水管道支吊架手册的重要性、手册中的关键内容以及个人观点和理解。
希望这篇文章能够帮助您更加全面、深入地了解这个主题，从而在工作中更加游刃有余。
火电发电厂汽水管道支吊架手册是火电行业中非常重要的一本手册，它包含了对于汽水管道支吊架的安装、维护、检修等方面的详细指导，对于保障发电厂安全运行和延长设备寿命起着至关重要的作用。
本手册作标准设计(修改本)用根据1983年5月20日水利电力部电力规划设计院(83)水电电规技字第39号文“关于发送一九八三年电力设计标准化计划项目的通知”，本手册应正名为“汽水管道支吊架标准设计”。
考虑到生产施工实践尚不充分，故定名为手册，并作“汽水管道支吊架标准设计”(修改本)使用，待在工程中总结经验并进行必要修改后再正式报此为标准设计。
水利电力部西北电力设计院一九八三年七月西安前言在电站汽水管道的设计和安装中支吊架是一项相当重要的工作。
随着机组容量和参数的提高，对支吊架的功能及型式也提出了新的要求：除承受管道自重的一般支吊架型式外，还产生了限制管道位移的限位装置，保持管道在冷热状态时支吊点的荷载恒定不变的恒力支吊架，以及防止或减缓管道振动的减振器等。
支吊架设计得好坏，及结构型式选用得恰当与否将影响管道(特别是高温高压管道)的应力状态和管道的安全运行。
支吊架工厂化专业生产是电力工业高速发展的一个重要措施。
它不仅提高了劳动生产率、加快管道的安装速度，而且保证了支吊架制造质量。
本手册系根据原电力部建设总局<80>火电技字第23号文和原电力部机械制造局<81>机计字第52号文下达的由我院负责，兰州电力修造厂配合的“火电厂汽水管道支吊架结构型式研究”项目进行编制的。
本手册的内容分两部分：第一部分：支吊架零部件及附录；第二部分：特殊用途支吊架装置(恒力支吊架、限位装置及减振器)支吊架零部件目录使用说明-------------------------------------------------------------------------------------------------1 管部、连接件、根部索引----------------------------------------------------------------------------5 组装示意图----------------------------------------------------------------------------------------------11 管部-------------------------------------------------------------------------------------------------------16 连接件----------------------------------------------------------------------------------------------------63 根部-------------------------------------------------------------------------------------------------------88 附录一、焊接符号表----------------------------------------------------------------------------------------131二、螺纹吊杆允许荷载-------------------------------------------------------------------------------131三、钢材基本许用应力-------------------------------------------------------------------------------131四、管道支吊架间接表-------------------------------------------------------------------------------132五、管道断面力学性质-------------------------------------------------------------------------------158六、根部材料表----------------------------------------------------------------------------------------160七、弹簧系列特性数据表----------------------------------------------------------------------------184八、常用武钢特性数据表----------------------------------------------------------------------------186九、吊杆长度计算有关尺寸参考表----------------------------------------------------------------192使用说明编制说明一、适用范围：1.容量：30万瓩及以下的机组。
2.参数：主汽为555℃，给水为265℃及以下。
3.介质各类：汽、水(包括衬胶管)，油、气管道。
4.管径：按“汽水管道零部件典型设计”(东北院主编)规定的管道径系列。
二、本设计的内容：1.本设计分管部、连接件(包括弹簧组件、附件)及根部三部分。
三者之间可分别组合成各种型式的支吊架，一般能满足工程设计中的需要。
管部和连接件(包括弹簧组件、附件)由工厂集中加工成批生产。
而根部考虑到设计、加工、运输等方面的具体条件，目前可由现场修配部门根据设计要求自行配制。
2.管部、连接件、根部的型式、规格等用下列标号表示。
第一单元：为管部的分类，用一个汉语拼音字母表示。
D为吊架；Z为支架。
第二单元：为管部的结构型式，用一位或二位数字表示。
在数字后如带有A字为重载型，带有B字为特重载型。
第三单元：为管外径(取整数)第四单元：为该型式主要部件的材料t>450℃时，材料为12Cr1MoV，代号为“H”，450℃≥t>300℃时，材料为钢20，代号为“R”，t≤300℃时，材料为A3，代号为“S”第一单元：为连接件的分类，用一个汉语拼音字母表示。
L为连接件；T为弹簧组件；F为附件。
第二单元：为型式，用一位或二位数字表示。
第三单元：为该型的序号或吊杆直径，弹簧号。
第一单元：为根部的分类，用一个汉语拼音字母G和一位数表示。
G1表示“直接吊”类，G2表示“悬臂梁”类。
G3表示“简支梁”类，G4表示“三角架”类。
G5表示“螺栓生根”类。
(本类型在第四单元后还带有括号，其数字为其它技术数据)。
第二单元：为根部的结构型式，用一位数字表示。
第三单元：为序号或吊杆直径。
第四单元：为技术数据，分子表示荷载点的距离，分母表示主要型钢的实际下料长度。
个别管部，连接件，根部型式在上述各标号的最后单元之后尚带有括号的其他技术数据，可参见各型式的标号示例。
3. 本设计所使用的单位如下：长度—毫米 荷载或力—公斤力 力矩—公斤力—米 重量—公斤力特殊的单位由型式图中特别注明。
4. 各型式图中所使用的焊缝符号和说明可参见附录一。
设 计 选 用 说 明一、管部：1、 管部中各结构型式均注有适用范围，选用时应根据管道的介质温度，支吊要求合理选择。
2、 有些结构型式对不同介质温度的管道具有通用性，但各种温度使用的材料不同，允许荷载也各异。
因此在开列标号时应特别注意正确标明材料的代号和允许荷载能否满足设计荷载的要求。
3、 有些结构型式具有轻载和重载二种系列。
(如D2型和D2A 型)应根据管道的设计荷载正确选用。
4、 管部、连接件选用表中maz P 和根部jg P 系指管道在冷态或热态时最大允许荷载。
因此应按管道在不同的运行方式(包括冷、热态)下支吊架可能出现的最大结构荷载来选用。
5、 当设计荷载大于水平管单吊杆管部的允许荷载maz P 时，可采用特重型横担(D6B 型)或采用三孔吊板(L4型)连接。
6、 高温高压管道如需设置导向支架时，建议尽可能彩限位支架，以免管道承受过大的附加应力。
7、 固定支架的六个复原力，如不能完全符合本设计的规定时，必需进行强度验算后方能选用。
8、 管部的吊架，连接件与根部的吊架结构均已考虑了管道水平位移所产生的水平力的影响。
但管道水平位移量超过吊杆可偏移部分长度的1/20倍时，可将支吊架偏装并在工程图中注明偏装方向和偏装量。
当偏装仍不能满足时则应选用单向(或双向)滚动吊板(L9、L10型)连接。
9、 当管外径出现几种相近的尺寸时，本设计以其中最大的管径作为标准规格设计中如管径与本设计中的规格不同但相近时，则选用标准规格。
二、连接件：1、 管部与根部之间均采用螺纹连接，选用吊杆时应注意所有带螺纹的连接件除花兰螺丝L5和左右螺纹吊杆L2外，均为右螺纹。
2、 刚性吊架的吊杆直径可按管部结构型式的最大允许荷载确定，也可按吊架的设计荷载确定。
而弹簧的吊杆必需按弹簧组件要求的吊杆直径配置。
3、 吊杆的每节长度不得超过2米，选用时应首选彩标准长度(即L1或L2型吊杆中如需数根吊杆相接时，只允许其中一节为非标准长度。
吊杆的长度必需有跔的调节裕量，如吊架只需一件(长度又小于2米)吊杆时，也可直接用非标准件。
4、 为避免螺纹连接发生松脱，在螺纹连接处均应装设扁螺母予以锁紧。
但花兰螺丝的左螺纹端可不装设扁螺母锁紧。
5、 吊杆之间连接应彩吊杆螺纹接头。
在刚性吊架中如无可使吊杆自由活动的部件时，则可采用环形耳子L7和U 形耳子L8相配作活动部件用。
6、刚性吊架中在吊杆的端头螺母与垫板之间一般应加设球(锥)面垫圈(F4)。
7、当管部与环形耳子连接而其螺栓直径大于环形耳子的尺寸D时，可改用双孔吊板连接。
8、管道支架的水平位移量超过滑动底板，导向底板允许的长度时，应考虑支架的偏装措施。
三、根部：1、根部中槽钢结构均系按普通热轧槽钢计算。
如以轻型槽钢代替，则应自行校核其强度。
2、各种根部结构均有一定的适用范围，当不能满足设计需要时，应根据实际受力情况复核强度(包括型钢和焊缝)如导向支架。
3、根部的生根焊缝系按下列原则设计计算：(1)在梁底生根的悬臂梁结构(如G22型)和简支梁(如G31型)的生根预埋件为钢板。
(2)在板肋底生根的悬臂梁结构(如G23、G24型)和简支梁(如G38型)的生根预埋件为不等肢角钢(只按长肢的焊缝进行计算)因此生根预埋件的大小、厚度应保证生根焊缝的长度和高度的要求。
否则应自行计算生根焊缝的强度。
4、在预制板结构上生根的吊架，其荷载大小应征得土键专业同意。
安装施工说明一、支吊架零部件包装运输可采用下列方式。
1.按管道系统分别装箱供货2.按零部件的型式、规格(不分管道系统)分别装箱供货。
