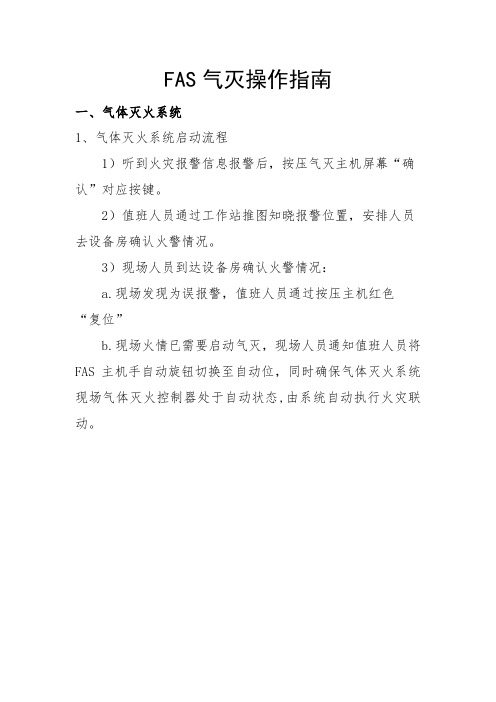

FAS气灭操作指南一、气体灭火系统1、气体灭火系统启动流程1）听到火灾报警信息报警后，按压气灭主机屏幕“确认”对应按键。

2）值班人员通过工作站推图知晓报警位置，安排人员去设备房确认火警情况。

3）现场人员到达设备房确认火警情况：a.现场发现为误报警，值班人员通过按压主机红色“复位”b.现场火情已需要启动气灭，现场人员通知值班人员将FAS主机手自动旋钮切换至自动位，同时确保气体灭火系统现场气体灭火控制器处于自动状态,由系统自动执行火灾联动。

手动/自动状态下对应指示灯亮显示为绿色手动/自动切换按钮，按压可进行状态切换若气体未喷洒，按压火情区域外气体灭火控制器上红色“手动启动”按钮，启动气体灭火系统。

(详细图示见附件2)手动启动按钮若气体还未喷洒，则需要进入该设备房所对应的气瓶间，首先操作对应设备房选择阀上的紧急机械启动器，然后操作对应设备房主启动瓶瓶头阀的紧急机械启动器。

操作方法均为：拔除启动器上的锁定销，逆着SET箭头的方向推动操作手柄。

（详细图示见附件3）2、气体灭火系统系统误喷停止流程1）气灭主机显示气体灭火系统喷洒报警后，值班人员通过主机报警地址文字描述及FAS图形界面相应地址信息安排人员去现场确认火警情况。

2）现场人员到达火警现场确认若为误喷：a.若尚在30s喷洒倒计时内，按压误喷区域外气体灭火控制器上绿色“手动停止”按钮即可停止。

按压误喷区域外气体灭火控制器按压复位按钮。

手动停止按钮b.若误喷区域外“喷洒勿入”指示灯点亮，一定不要擅自进入房间，通知自动化和机电工班处理，对喷洒区域进行通风，待灭火气体排除后再进入房间。

附件3。

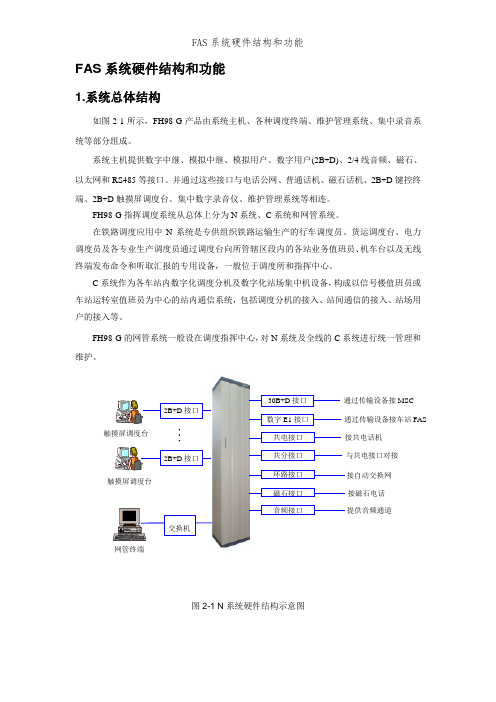

FAS系统硬件结构和功能1.系统总体结构如图2-1所示，FH98-G产品由系统主机、各种调度终端、维护管理系统、集中录音系统等部分组成。

系统主机提供数字中继、模拟中继、模拟用户、数字用户(2B+D)、2/4线音频、磁石、以太网和RS485等接口。

并通过这些接口与电话公网、普通话机、磁石话机、2B+D键控终端、2B+D触摸屏调度台、集中数字录音仪、维护管理系统等相连。

FH98-G指挥调度系统从总体上分为N系统、C系统和网管系统。

在铁路调度应用中N系统是专供组织铁路运输生产的行车调度员、货运调度台、电力调度员及各专业生产调度员通过调度台向所管辖区段内的各站业务值班员、机车台以及无线终端发布命令和听取汇报的专用设备，一般位于调度所和指挥中心。

C系统作为各车站内数字化调度分机及数字化站场集中机设备，构成以信号楼值班员或车站运转室值班员为中心的站内通信系统，包括调度分机的接入、站间通信的接入、站场用户的接入等。

FH98-G的网管系统一般设在调度指挥中心，对N系统及全线的C系统进行统一管理和维护。

图2-1 N系统硬件结构示意图提供音频通道。

2B+D接口2B+D接口触摸屏调度台触摸屏调度台网管终端接自动交换网接磁石电话环路接口磁石接口音频接口通过传输设备接车站FAS接共电话机共电接口数字E1接口与共电接口对接共分接口通过传输设备接MSC30B+D接口交换机图2-2 C 系统硬件结构示意图1.1 系统主机1.1.1 机柜FH98-G 采用标准19英寸机柜（2000mm*600 mm *600 mm ），为插箱插板式结构。

FH98-G 系统标准包括主控层和扩展层两种插箱，根据容量需要，N 系统扩展层一般为3层，C 系统扩展层为1层。

机柜图如下所示：2B+D2B+D 2B+DE1接口E1接口接上行车站 FAS接下行车站FAS磁石接口 共电接口 环路接口 音频接口接共电电话机 接磁石电话机 接自动交换网 触摸屏车站台触摸屏车站台与共电接口对接共分接口扩展层一（插箱2）控制层（插箱1）扩展层二（插箱3）扩展层三（插箱4）图2-3 系统主机结构图机柜采用通用19英寸机柜，高度为2米，2米机柜最多放置4个插框。

一、华为BTS30121，基站公共子系统-定时传输和管理单板DTMU面板2，载波子系统-双密度收发信单元DTRU指示灯3，射频前端子系统-双密度双双工单元DDPUANTB4，射频前端子系统-双密度合路单元DCOM面板二、数字调度系统FAS（CTT4000）1.单板介绍●MPU板：模块处理机板，每模块配置两块，并行处理方式。

内置16K×16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。

●CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有单独的电源，两块时钟板在物理上完全独立。

●ENT板：100M以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。

每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。

●PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。

●DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1 信令、NO.7信令的处理；●30B+D板：PRI接口板，可选热备份，每板两个A口，完成DSS1 信令的处理；●DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理●DSU板：数字用户信令处理机板，可选热备份，每板2/4个标准2B+D U接口，完成标准U口信令及调度台信令处理；●ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；2.系统提供的接口模块种类如下：附录A 75/120平衡非平衡转换器•SLICM4 用户接口模块（Z接口）•SLICMQ 下行区间接口模块• RCTNM V4.2 环路中继接口模块；•ZCT1M V4.2 磁石接口模块；•ZCT2M 上行区间接口模块•EMM E/M接口模块•VF24M 二/四线音频接口模块•V35M V.35接口模块；•232M 子速率接口模块；•64KM 64K同向接口模块；•YD3M YD-3接口模块；•DC7M DC-7接口模块说明：1、2对应2B+D线的橙、白；4、5对应2B+D线的蓝、白。

1 FAS系统故障1.1FAS硬件故障1.1.1手动报警器故障故障现象手报正常状态为指示灯闪亮，故障状态下指示灯显示异常（火警时红色常亮），FAS主机报对应手报故障。

注意事项处理故障前先将FAS主机打至手动，隔离FAS逻辑区，更换破玻时小心玻璃边沿，谨防割伤。

参数范围FAS回路电压正常范围应为约12~20V，线路接地电阻需大于200。

处理流程1.1.2模块故障故障现象模块正常状态为指示灯绿色闪亮，故障状态下指示灯显示异常，FAS主机报对应模块故障。

注意事项处理故障前先FAS主机打至手动，隔离FAS逻辑区，更换模块时区分模块正负端子，然后接入回路。

参数范围FAS回路电压正常范围应为约12~20V，模块尾阻为47KΩ，线路接地电阻需大于200。

处理流程故障现象蓄电池输出电压异常（单个蓄电池电压不在11.4~13.8V范围内），或目测能看到电池明显漏液或鼓起。

注意事项更换蓄电池前需断开接线，为确保处理人员人身安全，请逐个电池断开接线，断开的线头必须立即用电工胶布包起，避免引起接地或短路。

蓄电池重量较大，需多人合作搬动。

参数范围蓄电池正常电压范围:单个DC12V（+15%~-5%）即11.4~13.8V，成组DC24V（+15%~-5%）即22.8~27.6V。

处理流程1.1.4.1 烟感/温感故障故障现象烟感/温感正常状态下指示灯绿色闪烁，故障时状态灯异常，火警时红色常亮，初始化预读数据时绿色常亮，主机在故障时会报对应探测器故障。

注意事项处理故障前先将主机打至手动，隔离FAS逻辑区，烟感/温感时，如遇到环境恶劣导致探测器报警，需申请隔离设备，并报给响应专业人员处理环境问题，处理完后再解除隔离并更换设备。

参数范围FAS回路电压正常范围应为约12~20V，探测器正常工作湿度在95%以下（无凝露），线路接地电阻需大于200。

处理流程1.1.5 主机及操作站1.1.5.1 FAS主机故障故障现象FAS主机报故障。

菲尼克斯安全输入模块指示灯说明菲尼克斯安全输入模块的指示灯是一种重要的功能，它可通过不同的颜色和闪烁频率来传达不同的状态信息。

了解并正确理解这些指示灯的含义，将帮助我们更好地操作和维护设备。

以下是菲尼克斯安全输入模块常见的几种指示灯及其说明。

1. 绿色稳定亮灯：当看到绿色指示灯以稳定的状态亮起时，这表示设备处于正常工作状态。

我们应该高兴地看到这个信号，因为它意味着我们的系统是安全的，并且一切运行正常。

2. 红色稳定亮灯：当红色指示灯以稳定的状态亮起时，这表示设备遇到了问题或错误。

我们应该立即停止设备的操作，并排除故障原因。

可以检查连线是否正确连接，或者观察其他部分是否有损坏。

3. 蓝色闪烁灯：当蓝色指示灯以闪烁的方式亮起时，这表示设备正在进行设置或配置。

在这种情况下，我们应该等待一段时间，直到蓝色指示灯停止闪烁，然后设备将恢复正常工作状态。

4. 黄色闪烁灯：当黄色指示灯以频繁的闪烁方式亮起时，这表示设备正在进行自检或自动校准。

这是一个正常的过程，我们应该耐心等待设备完成自检或校准工作。

在此期间，我们应避免对设备进行其他操作，以确保自检和自动校准的准确性。

此外，还要注意指示灯的亮度和闪烁频率可能会根据每个设备的型号和制造商有所不同。

因此，在使用设备之前，应详细阅读设备的用户手册，以了解正确的指示灯含义和操作方法。

总之，菲尼克斯安全输入模块的指示灯是我们了解设备状态的重要工具。

通过正确理解和识别不同的指示灯，我们可以更好地操作和维护设备，及时解决问题，确保设备的正常运行。

记住，设备故障时请及时停止操作，并进行排查。

以正确的方式使用和维护设备，能够更好地保护我们的宝贵资产和人身安全。

FAS糸規及件结构和功能仁糸统总体錯构如图所承.FH98-G A &由糸统主机.冬种调度终禺、维护管理条统、集中录音糸统等部分俎成。

糸统主机提供数字中继.栈撅中继.栈妆用户.救字用户（2B+D）. 2/4线音频.滋石、以丈阿和RS485等接d。

并通过这些接d与公阿.普通话机.礙石话机.2B+D键垃终殉. 2B+D触撰屛调度台.集中数字录咅仪.维护管理糸统等相连。

FH98-G指捋调度糸统从总体上分为N糸统.C糸規和阿管糸统。

在铁爆词度应用中N糸统是专供级织铁爆运输生产的行车调度员.货运词度台.电力调度员及冬专业生严调度员通过调度台向所管转区段的各丸业务值班员.机车台以及无线终端发布命令和听取汇圾的专用设备，一般住于调度所和指押中心。

C糸统作为各车北数字化调度分机及散字化北场罪中机设备，构成以传号犊值返员或车丸运转圭值進员为中心的北通传糸疣，色朽调皮分机的挂入.北间通传的接入.北场用户的接入等。

FH98-G的冋管条统一般役疫调度指杵中心，对N糸统及全线的C糸统进行统一管理和维护。

通过传输设备接MSC 通过传输设备接午站FAS 接共电话机与共电接口对接•接自动交换网■接磁石电话■提供音频通道国2-2 C 糸規硬件结构承点图1.1糸统圭机 1.1.1机柜FH98-G 采用标准19英寸机柜r2000mm*600 mm *600 mm 为插务插板丸结构。

FH98-G 糸規标痕包据主控屋和护展4两种插錯.垠据总量需要,N 糸统犷喪長一般为3屋, C 糸统护展层为1屋。

机柜图如下所承:接上行牟站FASEl 接口 El 接口接下行牟站FAS接自动交换网 接磁石电话机 提供音频通道 与共电接口对接接共电电话机扩展层一（插箱2）控制层（插箱1）扩展层二（插箱3）扩展层三（插箱4）机柜釆用通用19 M寸机柜，高皮为2耒.2耒机柜呆多放.更4个插框。

机柜底部可放配线单元和交克配电单元。

1.1.2蛊制层图2-4控制處结构图如團2・5所示，控制层共冇16个柑伐，其中2个柑伐为1+1主务用的主按板.其余14个柑住可以插任意接d板，其中帯廿喪屋时需要插护展扳，15. 16接d板楷後可桶铃流板。
