瑞斯康达设备配置指导Login:raisecomPassword://输入用户名和密码，均为raisecomRaisecom>enablePassword://进行特权模式，密码为raisecomRaisecom#config//进入config模式，对设备进行配置Raisecom(config)#create vlan 90,745,992 active//创建vlan，并将vlan激活Raisecom(config)# interface line 1//进入到端口配置模式Raisecom(config-port)# switchport mode trunk//将端口配置为透传模式Raisecom(config-port)#switchport trunk allowed vlan 90,745,992 confirm //该端口允许vlan 90，745,992通过Raisecom(config-port)#snmp trap link-fault enable//告警上报使能Raisecom(config-port)#interface client 1Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 992//配置client 1口的属性为access，外层vlan为992Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 2Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 4Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access，外层vlan为745 Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#exit//退回到上一级别模式Raisecom(config)#loopback-detection enable client 1-4//开启client 1-4口的环路检测功能Raisecom(config)#ip address 192.168.7.98 255.255.0.0 90 //配置管理地址和管理vlanRaisecom(config)#end//返回到特权模式Raisecom#hostname TongDa-YYT//对该设备进行命名TongDa-YYT#write//进行数据保存TongDa-YYT#。
Raisecom>用户配置交换机的基本信息，登录交换机，输入用户和密码。
Raisecom# 特权enable 配置交换机的基本信息，如系统时间，交换机名称等Raisecom(config)#全局config 用户可以配置交换机所有运行参数Raisecom(con fig-port)# interface port portidRaisecom(con fig-ip)# interface ip idRaisecom(con fig-vlan)# vlan vlan_id设置交换机的IP 地址20.0.0.10Raisecom#configRaisecom(config)#interface ip 0Raisecom(config-ip)#ip address 20.0.0.10 1Raisecom#write保存系统当前的配置信息典型配置举例1、配置telnet 服务器连接上限数为3,开启Telnet 服务器允许使用的端口port 3,察看当前配置Raisecom#configRaisecom(config)#telnet-server max-session 3Set successfullyRaisecom(config)#ttelnet-server accept port 3Raisecom(config)#exitRaisecom#show telnet-serverMax session: 3Accept port-list: 1-26V划分Raisecom(config)#create vlan 10 activeRaisecom(config)#interface port 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)# switchport access vlan 10Raisecom(config-port)#exitRaisecom(config)#exitRaisecom#show vlanOuter TPID: 0x9100VLAN Name Status VLAN-Priority Ports---- ---------------- ------- ---------------- -------------1 Default active N/A 1,2,4-2610 VLAN00010 active 0 3。

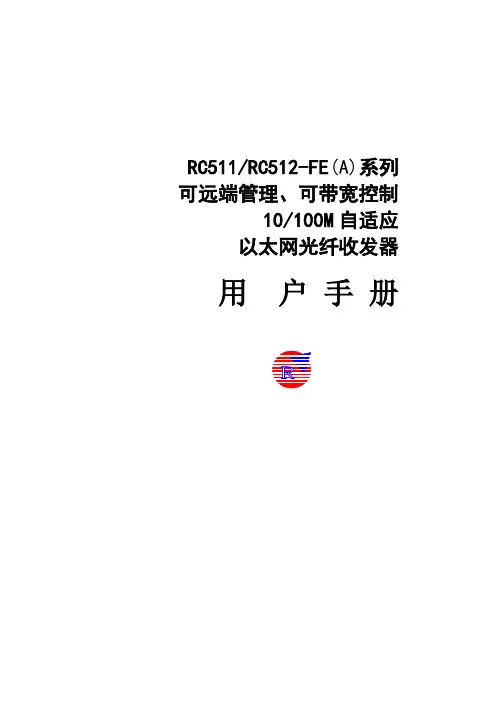

目录第一章描述 (2)一、型号描述 (2)二、产品参数 (3)三、设备前面板及指示灯意义： (4)第二章连接配置 (6)一、设备互联 (6)二、收发器与其它设备连接（电口） (6)三、双工配置（电口） (7)四、RC511/2-FE(A)系列光纤收发器与其它设备连接（光口） (8)第三章安装与准备 (9)第四章开关设置说明 (11)一、功能配置开关说明 (11)二、类型设置开关说明 (12)第五章网络管理 (13)一、查看机盘 (13)二、配置机盘 (14)三、环回测试命令 (14)四、机盘复位命令 (14)第一章描述一、型号描述RC511/2-FE(A)系列光纤收发器包括如下型号产品：RC511/2-FE(A)-M、RC511/2-FE(A)-S1、RC511/2-FE(A)-S2、RC511/2-FE(A)-S3、RC513/4-FE(A)-S1、RC513/4-FE(A)-S2、RC516-FE(A)-S3、RC511-FE(A)-M-C、RC511-FE(A)-S1-C、RC511-FE(A)-S2-C、RC511-FE(A)-S3-C、RC513-FE(A)-S1-C、RC513-FE(A)-S2-C、RC515-FE(A)-S3-C。
其中，RC511/3/5-FE的–C 版本为卡式结构。
注：RC512-FE(A)必须和RC511-FE(A)配对使用；RC514-FE(A)必须和RC513-FE(A)配对使用；RC516-FE(A)必须和RC515-FE(A)配对使用。
二、产品参数三、设备前面板及指示灯意义：1、 RC511/2-FE(A)系列模块前面板示意图光接收链路光数据收发电路链接/光发送链路速率指示碰撞电源指示远端设备RC511/2-FE(A)系列模块指示灯表示收发器状态如下：2、十六槽机箱前面板示意图其中各指示灯表示十六槽机箱工作状态如下：PWR灯：常亮，机箱电源供电正常。
PS1-5V灯：常灭，电源PS1给模块供电正常，反之故障。
目录第一章描述 (2)一、型号描述 (2)二、产品参数 (3)三、设备前面板及指示灯意义： (4)第二章连接配置 (6)一、设备互联 (6)二、收发器与其它设备连接（电口） (6)三、双工配置（电口） (7)四、RC511/2-FE(A)系列光纤收发器与其它设备连接（光口） (8)第三章安装与准备 (9)第四章开关设置说明 (11)一、功能配置开关说明 (11)二、类型设置开关说明 (12)第五章网络管理 (13)一、查看机盘 (13)二、配置机盘 (14)三、环回测试命令 (14)四、机盘复位命令 (14)第一章描述一、型号描述RC511/2-FE(A)系列光纤收发器包括如下型号产品：RC511/2-FE(A)-M、RC511/2-FE(A)-S1、RC511/2-FE(A)-S2、RC511/2-FE(A)-S3、RC513/4-FE(A)-S1、RC513/4-FE(A)-S2、RC516-FE(A)-S3、RC511-FE(A)-M-C、RC511-FE(A)-S1-C、RC511-FE(A)-S2-C、RC511-FE(A)-S3-C、RC513-FE(A)-S1-C、RC513-FE(A)-S2-C、RC515-FE(A)-S3-C。
其中，RC511/3/5-FE的–C 版本为卡式结构。
注：RC512-FE(A)必须和RC511-FE(A)配对使用；RC514-FE(A)必须和RC513-FE(A)配对使用；RC516-FE(A)必须和RC515-FE(A)配对使用。
二、产品参数三、设备前面板及指示灯意义：1、 RC511/2-FE(A)系列模块前面板示意图光接收链路光数据收发电路链接/光发送链路速率指示碰撞电源指示远端设备RC511/2-FE(A)系列模块指示灯表示收发器状态如下：2、十六槽机箱前面板示意图其中各指示灯表示十六槽机箱工作状态如下：PWR灯：常亮，机箱电源供电正常。
PS1-5V灯：常灭，电源PS1给模块供电正常，反之故障。
瑞斯康达接入网设备维护手册瑞斯康达科技发展股份有限公司广东办事处编制二零一三年五月1/ 97目录一、MSAP产品介绍 (4)1、OPCOM3500E-12设备简介 (4)2、OPCOM3500E-6设备简介 (5)3、ITN2100-12设备简介 (6)4、ITN203设备简介 (7)5、常用板卡介绍 (8)5.1 OPCOM3500E-12网管NMS网管盘的接口及说明 (10)5.2 NMS-STM1网管群路盘的接口及说明（OPCOM3500E-6） (11)5.3 NMS网管盘的接口及说明(ITN2100-12机框网管) (12)5.4 2STM4-M光群路板的接口及说明（OPCOM3500E-12） (13)5.5 OPCOM3500E-12设备155M群路盘STM1-M光群路盘有2个SC光口，前面板指示说明 (14)5.6 2STM1/4-M光群路盘的接口及说明(ITN2100-12机框) (15)5.7 STM1-S光支路盘的接口及说明 (16)5.8 OPCOM3500E-8EOS-FE板的接口、拨码开关及说明 (17)5.9 EOP-FE16E1板的接口及说明 (19)5.10 ITN2100-PTU-4GE交换盘的接口及说明 (20)5.11 P240EOS板的接口及说明 (21)5.12 OPCOM3500E-16E1板的接口及说明 (22)5.13 OPCOM3500E-EOS-8FX板的接口及说明 (23)5.14 OPCOM3500E-HT-6FE24E1板的接口及说明 (24)二、MSAP开局指导 (25)1、SNMP网管 (25)2、DCC网管 (25)3、VCC网管 (26)4、开局配置 (27)5、MSAP业务开通举例 (27)5.1 SDH业务配置 (27)5.2 EOS业务流向 (29)5.3 EOS业务配置 (29)5.4 PTU-4GE汇聚板卡端口配置 (32)5.5EOP业务流向 (35)5.6EOP业务配置 (35)5.7分组业务配置 (41)5.8配置规划 (42)三、MSAP故障处理 (51)1、SDH业务故障处理 (51)网管类故障处理流程 (52)EOS业务故障处理流程 (54)EOP业务故障处理流程 (56)2、SDH业务常见故障案例 (59)2.1用户端交换机环回导致业务中断故障 (59)2.2MSAP故障：3500E-EOSE-8FX与A厂家EOS产品对通问题 (59)2.3EOSE-8FX两端LCAS不一致业务无法开通 (61)2.4用户分支网络环路引起EOS业务不通 (62)2.5MSAP故障：由于传输线路故障导致EOS大客户长途链路故障 (62)2.6MSAP故障与华为Metro1000的EFS板对通必须保证FCS校验一致 (64)2.7MSAP故障：SDH环网性能不好导致EOS业务大包丢包 (65)2.8MSAP故障：时钟设置不正确导致ping包长超过1000业务中断 (67)2.9MSAP故障：时钟设置不正确导致EOS业务频繁丢包，最终业务中断 (69)2.10MSAP经验：EOSE-8FX和华为metro1000EFS板卡对通光口有LP-RDI (70)2.11MSAP经验：EOS板卡开通视频业务出现图像卡故障处理 (72)2.12MSAP故障：EOP-FE8E1与RC953-FE8E1的E1成帧\非成帧模式不匹配导致业务无法开通故障 (74)2.13MSAP故障：EOP-FE16E1端口存在环路导致业务不通 (75)2.14MSAP故障：传输层线路环路导致全网EOP以太网业务中断故障 (76)2.15MSAP故障：网线制作问题导致业务时断时续 (76)2.16MSAP经验：利用环回法判断EOP板卡传输侧线路故障 (77)2.17MSAP经验：利用环回法判断EOP板卡传输侧线路故障 (78)2.18MSAP经验：MSAP以太网业务QINQ功能使用经验总结 (79)2.19MSAP经验：SUB-ESW-2GE盘VLAN处理经验总结 (81)2.20MSAP经验：广播风暴引起全网丢包直至业务中断 (83)3、传输常见告警 (85)3.1传输侧告警 (85)3.2支路侧告警 (86)四、远端设备介绍 (87)1、收发器告警指示灯 (87)2、单E1协转设备告警指示灯 (87)3、多E1协转设备告警指示灯 (92)4、智能终端设备告警指示灯 (96)一、MSAP产品介绍1、OPCOM3500E-12设备简介➢面向传送TDM业务和宽带IP数据业务接入的汇聚型设备，定位于城域网接入层。

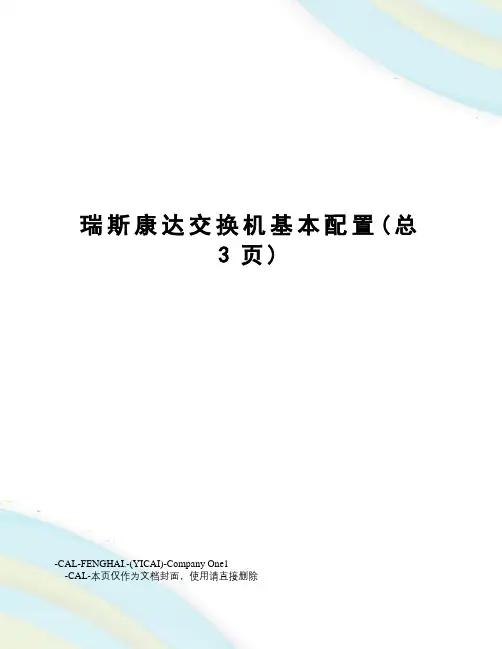

瑞斯康达交换机基本配置(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除1、瑞斯康达设备配置基本命令用户名密码为 raisecom raisecom<RA>enable raisecomRA#config1RA（config）#create vlan 70,338,440 active //新建vlan70,338,440所有交换机中都要有vlan70，是管理vlan。
RA（config）#interface ip 0RA（config-ip）#ip address 172.17.202.21 255.255.255.0 70 //配置交换机管理地址，地址为172.17.202.21，掩码为255.255.255.0，Vlan70RA（config）#exitRA（config）#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA（config）#interface port 1//进入端口1RA（config-port）#switchport mode access//将端口1定义为access口RA（config-port）#switchport access vlan 338//将vlan338添加到该端口中RA（config-port）#exit1RA（config）#interface range fastethernet 0/0/2-fastethernet 0/0/20//新建端口组，并将端口2至端口20放入组内。
便于配置RA（config-if-range）#switchport access vlan 440//将vlan338添加到该端口组中。
由于端口默认为access口，所以省去switchport mode access该命令。

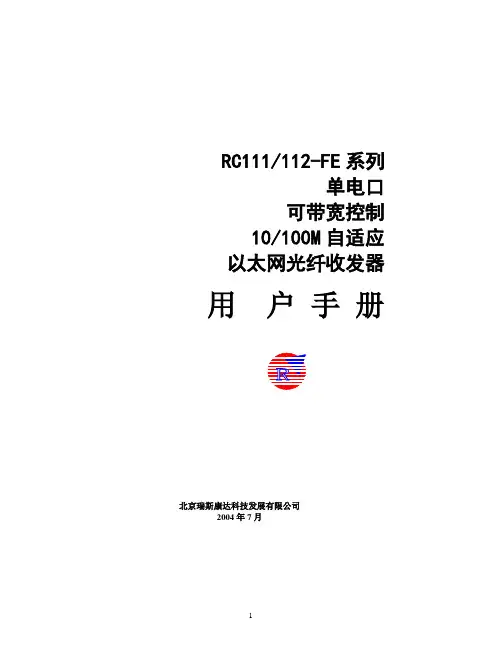

目录第一章产品描述 (3)一、型号描述 (3)二、产品参数 (4)三、设备前面板及指示灯意义： (5)第二章连接配置 (7)一、设备互联： (7)二、收发器与其它设备连接（电口） (8)三、双工配置（电口） (9)四、与其它设备连接（光口） (10)第三章安装与准备 (11)第四章开关设置说明 (13)第五章网络管理 (15)一、查看机盘 (15)二、配置机盘 (15)三、机盘复位命令 (15)第一章产品描述一、型号描述二、产品参数三、设备前面板及指示灯意义：RC111/2-FE(A)系列光纤收发器模块前面板示意图光接收链路光数据收发电路链接电数据收发RC111/2-FE(A)系列光纤收发器模块指示灯表示收发器状态如下：2、十六槽机箱前面板示意图其中各指示灯表示十六槽机箱工作状态如下：PWR灯：常亮，机箱电源供电正常。
PS1-5V灯：常灭，电源PS1给模块供电正常，反之故障。
PS1-12V灯：常灭，电源PS1给风扇供电正常，反之故障。
PS2-5V灯：常灭，电源PS2给模块供电正常，反之故障。
PS2-12V灯：常灭，电源PS2给风扇供电正常，反之故障。
第二章连接配置一、设备互联：在进行产品互联时必须遵从下表所示的具体连接型号规定，否则会出现链路不通或数据传输不正常等现象。
二、收发器与其它设备连接（电口）1. RC111/2-FE(A)系列光纤收发器电口自适应与其它设备连接时，收发器有“交叉线、直连线自适应”功能，可以使用直连线或交叉线连接其它设备。
2. RC111/2-FE(A)系列光纤收发器电口工作于定制定制方式时，在与其它设备连接时，“交叉线、直连线自适应功能”可能失效。
因此，在定制方式下与其它设备互联时，建议使用下表所示连接方式三、双工配置（电口）A、RC111/2-FE(A)系列光纤收发器在电口为自适应其它网络设备电口必须配置为自适应，才能保证数据的正常传输。
若与之连接的其它设备工作于定制方式，则收发器的速率能与对方相同，但双工方式固定为“全双工方式”。
瑞斯康达交换机基本配置//新建 70 掩码为1、瑞斯康达设备配置基本命令用户名密码为 raisecom raisecome nable raisecom1 RA#co nfigRA( config ) #create vlan 70,338,440 activevla n70,338,440所有交换机中都要有vlan70，是管理vlan 。
RA (config )#interface ip 0RA (con fig-ip )#ip address 172.17.202.21 255.255.255.0 //配置交换机管理地址，地址为172.17.202.21255.255.255.0，Vlan70RA (config )#exitRA (config )#ip default-gateway 172.17.205.1//交换机管理地址路由为172.17.205.1RA( config )#interface port 1//进入端口 1RA (con fig-port )#switchport mode access//将端口 1定义为access 口RA (con fig-port )#switchport access vla n 338//将vian338添加到该端口中RA (con fig-port )#exitRA(config ) #interface range fastethernet 0/0/2-fastethernet 0/0/20// 新建端口组，并将端口 2 至端口 20 放入组内。
便于配置RA( config-if-range )#switchport access vlan 440// 将vlan338 添加到该端口组中。
由于端口默认为access 口，所以省去 switchport mode access 该命令。
RA( config-if-range )#exitRA(config ) #interface port 23// 进入端口 23RA( config-port )#switch mode trunk// 将该端口定义为 trunk 口RA( config-port )#switchport trunk allowed vlan 70,338,440 // 该端口允许 vlan70,338,440 通过RA( config-port )#exitRA(config ) #exitRA#write // 保存，必要的一步2、瑞斯康达设备故障处理基本命令1) 查看交换机端口状态2) 查看交换机端口描述。
---------------------------------------------------------------最新资料推荐------------------------------------------------------瑞斯康达交换机基本配置1 、瑞斯康达设备配置基本命令用户名密码为raisecom raisecom RAenable raisecom RA#config 1 RA（config）#createvlan 70,338,440 active //新建 vlan70,338,440 所有交换机中都要有 vlan70，是管理 vlan。
RA（config）#interface ip 0 RA（config-ip）#ip address172.17.202.21 255.255.255.0 70 //配置交换机管理地址，地址为 172.17.202.21，掩码为 255.255.255.0，Vlan70 RA（config）#exit RA（config）#ip default-gateway 172.17.205.1 //交换机管理地址路由为 172.17.205.1 RA（config）#interface port 1 //进入端口 1 RA（config-port）#switchport mode access //将端口1 定义为 access 口 RA（config-port）#switchport access vlan338 //将 vlan338 添加到该端口中 RA（config-port）#exit RA （config）#interface range fastethernet 0/0/2-fastethernet0/0/20 1 //新建端口组，并将端口 2 至端口 20 放入组内。
便于配置 RA（config-if-range）#switchport access vlan 440//将 vlan338 添加到该端口组中。
瑞斯康达RAISECOM RC511/RC512-FE-S技术支持

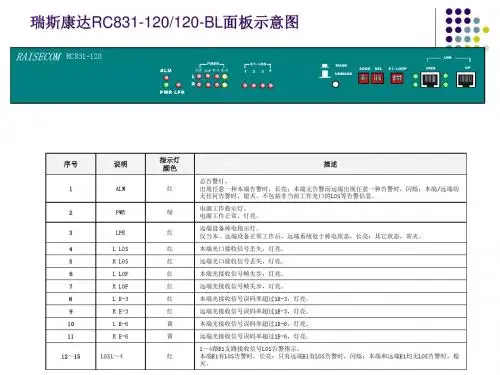

面板示意图：
故障排除：
1.指示灯一切正常，网络速度较慢
答案：用笔记本电脑接入光纤收发器的UTP端，进入Windows 98，点击“开始”*“运行”，输入“Ping XXX -T”命令（XXX为主页的IP地址），便可发现有断点。
更换光纤收发器。
这时，再次执行Ping命令，如果仍发现有断点，那么需要更换另一端的光纤收发器。
2.UTP端RX灯和LINK灯不亮
答案：此故障现象为输出有问题。
用测线器测量到交换机的双绞线。
如果正常，则只可能是光纤收发器的问题。
仔细观察光纤收发器，有一个绞接的直通开关，用一把小螺丝刀将开关反复拨弄几下，RX灯和LINK灯亮，输出正常。
此故障是因为灰尘进了开关所致。
3.POWER灯亮，RX灯和LINK灯不亮
答案：此故障现象表示有一路光路有问题。
取下光纤头，置于一黑暗处，观察对面的光是否发过来，如无则更换对面的收发器。
如有红光，则观察光纤收发器的发射端是否有红光，强弱程度如何。
如无光或者很弱，更换该收发器。
4.收发器指示灯不亮
答案：用万用表直流电压档测量交直流电源变压器输出端，看电压是否正常，如没有输出电压，用万用表的电阻档测量变压器初级是否开路，如开路，更换电源变压器。
5.收发器测试方法如果发现收发器连接有问题，请按以下方法进行测试，以便找出故障原因
答案：a) 近端测试：
两端电脑对PING ，如可以PING通的话证明光纤收发器没有问题。
如近端测试都不能通信则可判断为光纤收发器故障。
b) 远端测试：
两端电脑对PING ，如PING不通则必须检查光路连接是否正常及光纤收发器的发射和接收功率是否在允许的范围内。
如能PING通则证明光路连接正常。
即可判断故障问题出在交换机上。
c) 远端测试判断故障点：
先把一端接交换机，两端对PING，如无故障则可判断为另一台交换机的故障。
6.通信一段时间后死机，即不能通信，重起后恢复正常
答案：此现象一般由交换机引起，交换机会对所有接收到的数据进行CRC错误检测和长度校验，检查出有错误的包将丢弃，正确的包将转发出去。
但这个过程中有些有错误的包在CRC错误检测和长度校验中都检测不出来，这样的包在转发过程中将不会被发送出去，也不
会被丢弃，它们将会堆积在动态缓存（buffer）中，永远无法发送出去，等到buffer中堆积满了，就会造成交换机死机的现象。
因为此时重起收发器或重起交换机都可以使通信恢复正常，所以用户通常都会认为是收发器的问题。
7.时通时断现象
答案：（1）可能为光路衰减太大，此时可用光功率计测量接收端的光功率，如果在接收灵敏度范围附近，1-2dB范围之内可基本判断为光路故障
（2）可能为与收发器连接的交换机故障，此时把交换机换成PC，即两台收发器直接与PC连接，两端对PING，如未出现时通时断现象可基本判断为交换机故障
（3）可能为收发器故障，此时可把收发器两端接PC（不要通过交换机），两端对PING 没问题后，从一端向另一端传送一个较大文件（100M）以上，观察它的速度，如速度很慢（200M以下的文件传送15分钟以上），可基本判断为收发器故障。
8.光纤收发器连接后两端不能通信
答案：1）光纤接反了，TX和RX所接光纤对调
（2）RJ45接口与外接设备连接不正确(注意直通与绞接)
光纤接口（陶瓷插芯）不匹配，此故障主要体现在100M带光电互控功能的收发器上，如APC插芯的尾纤接到PC插芯的收发器上将不能正常通信，但接非光电互控收发器没有影响。
9.网络丢包严重
答案：可能故障如下：
（1）收发器的电端口与网络设备接口，或两端设备接口的双工模式不匹配。
（2）双绞线与RJ-45头有问题，进行检测
（3）光纤连接问题，跳线是否对准设备接口，尾纤与跳线及耦合器类型是否匹配等。
10.电路Link灯不亮
答案：故障可能有如下情况：
（a）检查网线是否断路
(b) 检查连接类型是否匹配：网卡与路由器等设备使用交叉线，
交换机，集线器等设备使用直通线。
(c) 检查设备传输速率是否匹配
11.Link灯不亮
答案：故障可能有如下情况：
（a）检查光纤线路是否断路
(b) 检查光纤线路是否损耗过大，超过设备接收范围
(c) 检查光纤接口是否连接正确，本地的TX 与远方的RX 连接，远方的TX 与本地的RX连接。
(d ) 检查光纤连接器是否完好插入设备接口，跳线类型是否与设备接口匹配，设备类型是否与光纤匹配，设备传输长度是否与距离匹配。
12.Power灯不亮
答案：电源故障。
