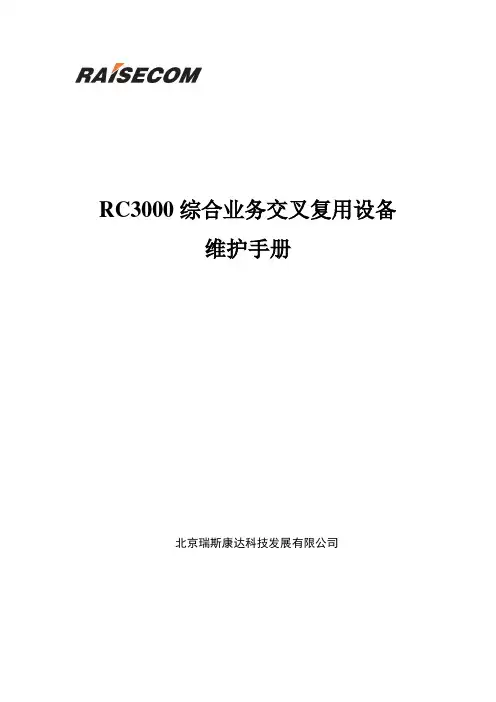

RC3000综合业务交叉复用设备维护手册北京瑞斯康达科技发展有限公司目录第1章电源盘 (3)1.1电源盘的指示灯 (3)1.1.1 4U电源盘 (3)1.1.2 2U电源盘 (4)1.2常见问题的解决 (4)第2章主控盘 (5)2.1主控盘的设置和指示灯 (5)2.1.1 E1接口 (5)2.1.2监控接口 (5)2.1.3开关设置 (5)2.2常见问题的解决: (8)第3章E1接口盘 (10)3.1E1接口盘的设置和指示灯 (10)3.1.1E1接口的设置 (10)3.1.2指示灯 (10)3.2常见问题的解决 (11)第4章话路盘及其业务卡 (12)4.1话路盘的按钮 (12)4.2自动电话业务卡:(局远端设置相同) (12)4.2.1跳针设置:(图中暗色的部分插入短路子) (12)4.2.2常见问题的解决 (12)4.3 2W/4W电话业务 (13)4.3.1跳针设置:(图中暗色的部分插入短路子) (13)4.3.2常见问题的解决 (14)4.4 EM电话业务: (14)4.4.1跳针设置:(图中暗色的部分插入短路子) (14)4.4.2常见问题的解决 (15)4.5磁石电话业务 (16)4.51跳针设置:(图中暗色的部分插入短路子) (16)4.5.2常见问题的解决 (16)4.6载波电话业务 (17)4.6.1跳针设置:(图中暗色的部分插入短路子) (17)4.6.2常见问题的解决 (17)第1章电源盘1.1电源盘的指示灯1.1.1 4U电源盘适用4U机箱,最多可插2块电源盘,互为热备份。
前面板设有电源指示灯,指示各种电源工作状态。
a.4U无铃流电源盘(RC3000-SUB-4UPWR)输入:DC –36 ~ – 72V。
功能:DC/DC电源转换,提供系统工作电源。
输出:+5V、-5V、-48V馈电。
b.4U有铃流电源盘(RC3000-SUB-4ULPWR)输入:DC –36 ~ – 72V。

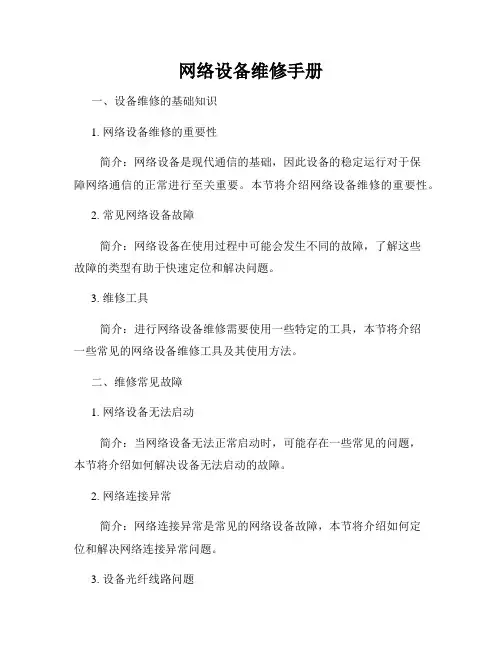

网络设备维修手册一、设备维修的基础知识1. 网络设备维修的重要性简介:网络设备是现代通信的基础,因此设备的稳定运行对于保障网络通信的正常进行至关重要。
本节将介绍网络设备维修的重要性。
2. 常见网络设备故障简介:网络设备在使用过程中可能会发生不同的故障,了解这些故障的类型有助于快速定位和解决问题。
3. 维修工具简介:进行网络设备维修需要使用一些特定的工具,本节将介绍一些常见的网络设备维修工具及其使用方法。
二、维修常见故障1. 网络设备无法启动简介:当网络设备无法正常启动时,可能存在一些常见的问题,本节将介绍如何解决设备无法启动的故障。
2. 网络连接异常简介:网络连接异常是常见的网络设备故障,本节将介绍如何定位和解决网络连接异常问题。
3. 设备光纤线路问题简介:网络设备光纤线路的连接问题可能会导致设备无法正常工作,本节将介绍如何处理光纤线路问题。
4. 设备硬件故障简介:网络设备在长时间使用后,可能会出现硬件故障,如电源故障、风扇故障等。
本节将介绍如何解决设备的硬件故障。
三、维修步骤及技巧1. 故障排查步骤简介:在进行网络设备维修时,正确的故障排查步骤是非常重要的,本节将介绍一些常用的故障排查步骤和技巧。
2. 维修案例分析简介:通过实际的维修案例分析,可以提高对网络设备维修的理解和实践能力,本节将分享一些典型的维修案例。
四、设备维护与预防1. 设备维护方法简介:为了保障网络设备的正常运行,定期进行设备维护是必要的,本节将介绍一些常见的设备维护方法。
2. 故障预防措施简介:预防故障比修复故障更加重要,本节将介绍一些预防故障的措施,以减少故障发生的可能性。
五、安全注意事项1. 设备维修安全知识简介:在进行网络设备维修时,安全意识和操作规范非常重要,本节将介绍一些设备维修的安全知识和注意事项。
2. 防止数据丢失的措施简介:在设备维修过程中,数据丢失可能会给用户带来严重的损失,本节将介绍一些防止数据丢失的措施。
瑞斯康达iscom3000series设置指引
瑞斯康达ISCOM3000系列设备设置指引如下:
1. 连接设备:
a. 将路由器或交换机与ISCOM设备通过网线连接。
b. 确保网线连接正确并固定。
2. 配置设备:
a. 打开浏览器,输入ISCOM设备的管理IP地址。
b. 输入默认用户名和密码进行登录。
c. 进入设备管理界面后,根据需要进行相应的配置,如网络参数配置、端口配置、VLAN 配置等。
d. 保存配置并重启设备。
3. 连接其他设备:
a. 将需要连接的其他设备(如服务器、电脑、IP电话等)与ISCOM设备的端口进行连线。
b. 确保设备之间的连线正确并固定。
请注意,以上提供的是一般性的设备设置指引,具体配置步骤可能因设备版本、网络环境等情况有所不同。
建议您仔细阅读设备的用户手册或联系设备厂商获取详细的设置指导。

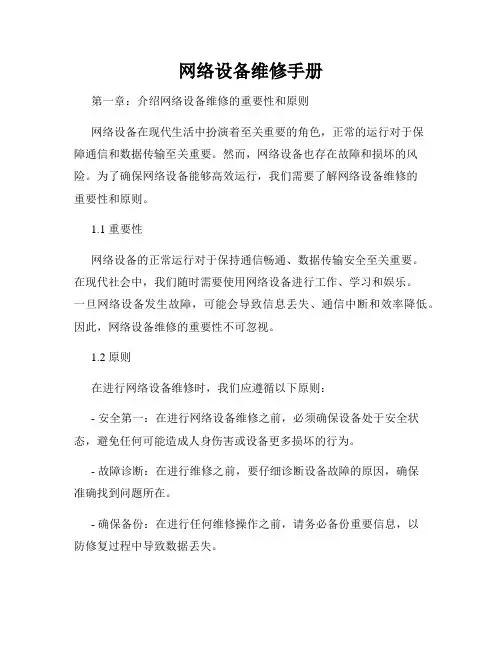

网络设备维修手册第一章:介绍网络设备维修的重要性和原则网络设备在现代生活中扮演着至关重要的角色,正常的运行对于保障通信和数据传输至关重要。
然而,网络设备也存在故障和损坏的风险。
为了确保网络设备能够高效运行,我们需要了解网络设备维修的重要性和原则。
1.1 重要性网络设备的正常运行对于保持通信畅通、数据传输安全至关重要。
在现代社会中,我们随时需要使用网络设备进行工作、学习和娱乐。
一旦网络设备发生故障,可能会导致信息丢失、通信中断和效率降低。
因此,网络设备维修的重要性不可忽视。
1.2 原则在进行网络设备维修时,我们应遵循以下原则:- 安全第一:在进行网络设备维修之前,必须确保设备处于安全状态,避免任何可能造成人身伤害或设备更多损坏的行为。
- 故障诊断:在进行维修之前,要仔细诊断设备故障的原因,确保准确找到问题所在。
- 确保备份:在进行任何维修操作之前,请务必备份重要信息,以防修复过程中导致数据丢失。
- 知识和技能:网络设备维修需要一定的专业知识和技能,操作者应具备相关的技术背景并了解维修手册和设备规格。
第二章:常见网络设备故障及维修方法2.1 无法连接互联网如果网络设备无法连接互联网,以下是几种可能的原因和相应的维修方法:- 网络设置错误:检查设备的网络设置,确保IP地址、DNS服务器等设置正确。
- 网络线路故障:检查网络线路是否存在断开或损坏,更换或修复故障线路。
- 网络设备故障:重启网络设备,恢复设备到出厂设置,或联系专业技术人员进行维修。
2.2 信号弱或不稳定如果网络设备的信号弱或不稳定,可以尝试以下维修方法:- 重新定位:将网络设备放置在信号较好的位置,远离干扰源和障碍物。
- 信号增强器:安装信号增强器以提高信号强度和稳定性。
- 更新固件:检查设备是否有可用的固件更新,及时进行更新以解决可能的信号问题。
2.3 设备死机或频繁重启如果网络设备频繁死机或重启,可以尝试以下维修方法:- 清理缓存:清除设备缓存,以解决可能的软件冲突或错误。
网络设备维护手册范本第一章介绍网络设备维护手册是为了规范网络设备的维护工作,提高设备性能、延长设备寿命、保障网络安全而编写的。
本手册适用于所有网络设备,包括交换机、路由器、防火墙等。
通过详细的维护流程和步骤,旨在帮助管理员和技术人员迅速了解并掌握相关维护知识和技能。
第二章维护前准备2.1 硬件环境检查在进行设备维护之前,需要先检查硬件环境。
包括设备接口、电源线及开关、网络连接等是否正常。
如果发现异常情况,应及时解决。
2.2 软件环境检查检查设备的软件环境,包括操作系统版本、驱动程序、补丁等是否与设备要求的规格相符。
必要时进行升级或修复。
第三章维护流程3.1 备份配置文件在进行维护之前,务必备份设备的配置文件。
配置文件是设备运行的关键,一旦出现错误,可以快速恢复设备正常运行。
3.2 检查设备状态对设备进行全面的状态检查,包括硬件状态、网络连接状态、内存使用率、CPU负载等。
及时发现潜在问题并采取措施解决。
3.3 清理设备定期检查设备的外观,包括清理设备表面的灰尘、排除设备内部的堆积物等。
保持设备通风良好、温度适宜,避免设备故障发生。
3.4 更新软件根据设备厂商发布的软件更新公告,及时对设备进行软件升级,修复已知的漏洞或问题。
这可以提高设备的稳定性和安全性。
3.5 优化配置根据实际需求,对设备的配置进行优化。
比如,调整路由器的路由表、配置ACL、优化交换机的VLAN等,以提升设备的性能和效率。
第四章故障排除4.1 故障定位当设备出现故障时,需要通过各种手段定位具体的故障原因。
可以进行网络追踪、日志分析等方法,找到问题的根源所在。
4.2 故障处理根据故障原因,采取相应的措施进行处理。
比如,可以重新启动设备、配置重置、更换硬件等方式,解决设备故障。
第五章安全维护5.1 防火墙配置对防火墙进行合理配置,设置安全策略、访问控制规则等,保障网络的安全性。
定期审查和更新防火墙规则,增加安全性。
5.2 密码管理设备的密码是重要的安全防御资源。
瑞斯康达接入网设备维护手册瑞斯康达科技发展股份有限公司广东办事处编制二零一三年五月1/ 97目录一、MSAP产品介绍 (4)1、OPCOM3500E-12设备简介 (4)2、OPCOM3500E-6设备简介 (5)3、ITN2100-12设备简介 (6)4、ITN203设备简介 (7)5、常用板卡介绍 (8)5.1 OPCOM3500E-12网管NMS网管盘的接口及说明 (10)5.2 NMS-STM1网管群路盘的接口及说明(OPCOM3500E-6) (11)5.3 NMS网管盘的接口及说明(ITN2100-12机框网管) (12)5.4 2STM4-M光群路板的接口及说明(OPCOM3500E-12) (13)5.5 OPCOM3500E-12设备155M群路盘STM1-M光群路盘有2个SC光口,前面板指示说明 (14)5.6 2STM1/4-M光群路盘的接口及说明(ITN2100-12机框) (15)5.7 STM1-S光支路盘的接口及说明 (16)5.8 OPCOM3500E-8EOS-FE板的接口、拨码开关及说明 (17)5.9 EOP-FE16E1板的接口及说明 (19)5.10 ITN2100-PTU-4GE交换盘的接口及说明 (20)5.11 P240EOS板的接口及说明 (21)5.12 OPCOM3500E-16E1板的接口及说明 (22)5.13 OPCOM3500E-EOS-8FX板的接口及说明 (23)5.14 OPCOM3500E-HT-6FE24E1板的接口及说明 (24)二、MSAP开局指导 (25)1、SNMP网管 (25)2、DCC网管 (25)3、VCC网管 (26)4、开局配置 (27)5、MSAP业务开通举例 (27)5.1 SDH业务配置 (27)5.2 EOS业务流向 (29)5.3 EOS业务配置 (29)5.4 PTU-4GE汇聚板卡端口配置 (32)5.5EOP业务流向 (35)5.6EOP业务配置 (35)5.7分组业务配置 (41)5.8配置规划 (42)三、MSAP故障处理 (51)1、SDH业务故障处理 (51)网管类故障处理流程 (52)EOS业务故障处理流程 (54)EOP业务故障处理流程 (56)2、SDH业务常见故障案例 (59)2.1用户端交换机环回导致业务中断故障 (59)2.2MSAP故障:3500E-EOSE-8FX与A厂家EOS产品对通问题 (59)2.3EOSE-8FX两端LCAS不一致业务无法开通 (61)2.4用户分支网络环路引起EOS业务不通 (62)2.5MSAP故障:由于传输线路故障导致EOS大客户长途链路故障 (62)2.6MSAP故障与华为Metro1000的EFS板对通必须保证FCS校验一致 (64)2.7MSAP故障:SDH环网性能不好导致EOS业务大包丢包 (65)2.8MSAP故障:时钟设置不正确导致ping包长超过1000业务中断 (67)2.9MSAP故障:时钟设置不正确导致EOS业务频繁丢包,最终业务中断 (69)2.10MSAP经验:EOSE-8FX和华为metro1000EFS板卡对通光口有LP-RDI (70)2.11MSAP经验:EOS板卡开通视频业务出现图像卡故障处理 (72)2.12MSAP故障:EOP-FE8E1与RC953-FE8E1的E1成帧\非成帧模式不匹配导致业务无法开通故障 (74)2.13MSAP故障:EOP-FE16E1端口存在环路导致业务不通 (75)2.14MSAP故障:传输层线路环路导致全网EOP以太网业务中断故障 (76)2.15MSAP故障:网线制作问题导致业务时断时续 (76)2.16MSAP经验:利用环回法判断EOP板卡传输侧线路故障 (77)2.17MSAP经验:利用环回法判断EOP板卡传输侧线路故障 (78)2.18MSAP经验:MSAP以太网业务QINQ功能使用经验总结 (79)2.19MSAP经验:SUB-ESW-2GE盘VLAN处理经验总结 (81)2.20MSAP经验:广播风暴引起全网丢包直至业务中断 (83)3、传输常见告警 (85)3.1传输侧告警 (85)3.2支路侧告警 (86)四、远端设备介绍 (87)1、收发器告警指示灯 (87)2、单E1协转设备告警指示灯 (87)3、多E1协转设备告警指示灯 (92)4、智能终端设备告警指示灯 (96)一、MSAP产品介绍1、OPCOM3500E-12设备简介➢面向传送TDM业务和宽带IP数据业务接入的汇聚型设备,定位于城域网接入层。
网络设备维护技术手册网络设备维护是确保网络正常运行和稳定的重要环节。
本技术手册旨在帮助管理员和技术支持人员了解网络设备维护的基本原则、方法和常见故障处理手段。
通过有效的维护,可以最大限度地保障网络的安全性和可用性。
一、维护的基本原则网络设备维护工作需要遵循以下基本原则:1.定期检查和维护:定期对网络设备进行检查和维护,发现问题及时修复,防止问题扩大影响网络的正常运行。
2.备份数据:定期备份网络设备中的重要数据,包括配置文件、日志文件等,确保数据的安全性和完整性。
3.更新固件和软件:定期更新网络设备的固件和软件版本,以获取最新的功能和安全补丁,提升设备的性能和稳定性。
4.记录维护过程:对每次维护过程的具体操作进行详细记录,包括操作时间、维护内容和处理结果,便于以后回溯和参考。
二、维护的方法和步骤网络设备维护的具体方法和步骤如下:1.物理检查(1)检查设备的外观是否正常,有无物理损坏或松动的部件;(2)检查设备的电源和电线是否连接稳固,并正常供电;(3)检查设备的温度和湿度是否在正常范围内,排除设备因过热或潮湿而引发的故障。
2.配置检查(1)检查设备的配置文件是否正确,包括IP地址、子网掩码、网关等;(2)检查设备的路由表和访问控制列表(ACL)是否配置正确;(3)检查设备的端口配置和链路状态,确保配置和链路正常。
3.性能检查(1)检查设备的CPU和内存使用率,发现是否存在性能瓶颈;(2)检查设备的流量使用情况,发现是否存在异常流量或攻击;(3)检查设备的接口状态和错误率,发现是否存在物理或链路故障。
4.日志分析(1)定期收集设备的日志信息,并进行分析,发现潜在的问题;(2)关注设备的警告和错误日志,及时釆取相应措施;(3)根据日志信息识别故障原因和解决方案,进行故障处理。
5.故障处理(1)根据故障排查的结果,进行相应的故障处理;(2)针对不同的故障类型,选择适当的处理手段和工具;(3)测试故障处理结果,确保问题得到解决并进行恢复。
网络设备维护手册一、设备维护前的准备工作1. 确保设备已经断电,并且拔掉了所有的连接线,包括网线、电源线等。
2. 准备清洁工具,如吹风机、刷子、棉签等。
3. 确保在进行设备维护时有足够的时间,不要操之过急。
二、设备清洁维护步骤1. 使用吹风机将设备内的灰尘和杂物吹出,注意吹风机不要设置为过热模式,以免损坏设备。
2. 使用刷子清理设备表面的灰尘和污渍,慎重地清理设备内部各个角落,防止灰尘进入设备造成故障。
3. 使用棉签沾取少量清洁液,擦拭设备表面和连接口,清除污渍和油渍。
4. 注意不要将清洁液直接滴在设备内部,以免造成电路短路。
5. 在清理完毕后,等待设备表面干燥后再重新接通电源。
三、设备维护注意事项1. 经常清理设备,防止灰尘积累导致设备散热不良。
2. 切勿用水直接清洁设备表面,以免进水造成电路短路等问题。
3. 切勿在设备运行时进行维护和清洁工作,需断电后才能进行。
四、设备日常维护1. 定期检查设备连接线是否松动,确保连接稳固。
2. 定期更新设备的固件和驱动程序,保持设备的最新状态。
3. 定期备份设备重要数据,以防数据丢失造成损失。
以上就是网络设备维护手册的几项基本步骤和注意事项,希望能够帮助你更好地维护和保养网络设备。
网络设备维护手册五、设备故障排查与处理1. 网络设备故障的常见症状包括断电、无法启动、连接异常、网速缓慢等。
在这种情况下,首先需要排查设备是否存在硬件故障,例如电源故障、散热不良等。
2. 如果是软件问题导致的故障,可以尝试重新启动设备,检查网络设置、驱动程序和固件更新等。
3. 如果无法排除故障,建议联系网络设备厂商或专业的技术人员进行诊断和维修。
4. 维护人员在排查故障时,应严格按照设备维护手册的指导和步骤进行操作,以免造成二次故障。
六、设备安全防护1. 网络设备会存储重要的数据和信息,因此在维护时需确保设备的安全防护措施完善。
2. 定期更改设备的登录密码,确保密码的复杂性和安全性,防止被黑客攻击。
瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1)设备面板示意图2)设备组网图3)登录设备4)VCC通道网管配置5)设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置口;EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码:如图所示,该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
(“OFF”在上,“ON”在下)1、带宽开为2M或4M:需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M:需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M:“SW2”保持默认不变,即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位(“OFF”在上,“ON”在下)3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码:如图所示,该设备面板有“SW1”、“SW2”二组拨码。
(“OFF”在上,“ON”在下)1、带宽开为2M或4M:需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M:需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M:需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M:需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M:需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M:需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M:“SW1”保持默认不变,即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位(“OFF”在上,“ON”在下)3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1,后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码:如图所示,该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
瑞斯康达汇聚设备配置及维护指导瑞斯康达科技发展股份有限公司重庆市移动通信公司一、144路汇聚设备配置及维护指导1)设备面板示意图2)设备组网图3)登录设备4)VCC通道网管配置5)设备配置指导图6)用户业务配置需求7)业务开局配置7-1144路汇聚设备多E1配置-1 时隙交叉连接配置EOP-FE16E1单盘反向复用配置端口;EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disable ESW-2GE单盘trunk功能配置ESW-2GE单盘的交换端口配置远端设备在线查看RC953-FX/E4E1设备拨码:如图所示,该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
(“OFF”在上,“ON”在下)1、带宽开为2M或4M:需要将“SW2”的第3、4位开关由“OFF”拨至“ON”位带宽开为6M:需要将“SW2”的第4位开关由“OFF”拨至“ON”位带宽开为8M:“SW2”保持默认不变,即全部4位都在“OFF”位2、需要将“SW3”的第8位开关由“OFF”拨至“ON”位(“OFF”在上,“ON”在下)3、拨码后断电重启设备生效RC953-FX/E8E1设备拨码:如图所示,该设备面板有“SW1”、“SW2”二组拨码。
(“OFF”在上,“ON”在下)1、带宽开为2M或4M:需要将“SW1”的第3、4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为6M:需要将“SW1”的第4、5、6、7、8位开关由“OFF”拨至“ON”位带宽开为8M:需要将“SW1”的第5、6、7、8位开关由“OFF”拨至“ON”位带宽开为10M:需要将“SW1”的第6、7、8位开关由“OFF”拨至“ON”位带宽开为12M:需要将“SW1”的第7、8位开关由“OFF”拨至“ON”位带宽开为14M:需要将“SW1”的第8位开关由“OFF”拨至“ON”位带宽开为16M:“SW1”保持默认不变,即全部4位都在“OFF”位2、需要将“SW2”的第8位开关由“OFF”拨至“ON”位(“OFF”在上,“ON”在下)3、拨码后断电重启设备生效Raisecom(config)# sho device1->62000:0:1 前面1为槽位号1,后面1为该路业务虚通道端口号7-2144路汇聚设备多E1配置-2时隙交叉连接配置为1,后面1指的该vc4中的第1路时隙中EOP-FE16E1单盘反向复用配置EOP-FE16E1单盘E1端口成帧模式配置LinkStatus = LinkOKEOP-FE16E1单盘的虚通道交换端口配置EOP-FE16E1单盘单盘模式配置relay bpdu: disableESW-2GE单盘trunk功能配置远端设备在线查看RC953-FX/E4E1设备拨码:如图所示,该设备面板有“SW1”、“SW2”、“SW3”三组拨码。
OLT配置部分1、设备命名Raisecom#hostname XYGD_5800E2、时间设置Raisecom#clock set 18 59 00 2010 08 313、带外网管Raisecom#config tRaisecom(config)#management-port ip address 192.168.10.2 255.255.255.04、带内网管Raisecom(config)#interface ip 0Raisecom(config-ip)#ip address 172.16.1.1 255.255.0.0 2000Raisecom(config-ip)#exit5、配置网关地址Raisecom(config)#ip default-gateway 172.16.1.2546、板卡创建 ,新插入的板卡或者槽位板卡更换类型都需要进行一次手动的创建Raisecom#fttx000000Raisecom(fttx)#create card slot 1 type 2ponRaisecom(fttx)#create card slot 6 type 4ge|2ge7、配置ONU自动注册授权Raisecom#fttxRaisecom(fttx)#interface olt 1/1Raisecom(fttx-olt0:5)# authorization mode none8、一般在ONU设备注册成功以后,可以进行一步操作,将自动创建的ONU改成手动创建,这样就不会因为ONU在线过多将以前的ONU删除。
配置ONU名称、并将自动创建的ONU 设备转变为用户显式创建Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#hostname xxXQRaisecom(fttx-onu1/1:1)#creation-type automatic-to-manual9、创建VLANRaisecom(config)#create vlan 20,100,200,400,500 active10、查看端口对应表Raisecom#fttxRaisecom(fttx)#show port-mappingService Port ID Service Port type Switch Port ID----------------------------------------------------- 1/1 PON 11/2 PON 2……6/1 GE 11 6/2 GE 12…….11、配置OLT上行数据GE口VLAN模式Raisecom(config)# interface port 11Raisecom(config-port)# switchport mode trunkRaisecom(config-port)# switchport trunk allowed vlan 10,20,30,6612、配置OLT下行EPON口VLAN模式Raisecom(config)# interface port 1Raisecom(config-port)# switchport mode trunkRaisecom(config-port)# switchport trunk allowed vlan 10,20,30,6613、配置ONU FE口的VLANRaisecom(fttx)#int onu 1/1/1Raisecom(fttx-onu1/1:1)#uni ethernet 1Raisecom(fttx-onu-uni1/1/1:1)#vlan mode trunkRaisecom(fttx-onu-uni1/1/1:1)#vlan trunk allowed 901,1503Raisecom(fttx-onu-uni1/1/1:1)#exitRaisecom(fttx-onu1/1:1)#uni ethernet 2Raisecom(fttx-onu-uni1/1/1:2)#vlan mode taggedRaisecom(fttx-onu-uni1/1/1:2)#native vlan 901Raisecom(fttx-onu-uni1/1/1:2)#exit14、配置同一个PON下不同ONU之间的互相访问Raisecom(fttx)#int onu 1/1/1Raisecom(fttx-onu1/1:1)#p2p-access add 2Raisecom(fttx-onu1/1:1)#exitRaisecom(fttx)#int onu 1/1/2Raisecom(fttx-onu1/1:2)# p2p-access add 115、配置ONU 的FE口隔离Raisecom(fttx)#int onu 0/5/1Raisecom(fttx-onu0/5:1)#uni ethernet 1Raisecom(fttx-onu-uni0/5/1:1)#switchport isolation enableONU更换ONU更换:PON 1/1口下的第一个ONU故障,需更换,新ONU的MAC地址为000e.5e00.0002Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#rebind mac 000e.5e00.0002新ONU更换上去后,会注册成为onu 1/1/1,然后自动读取onu 1/1/1的配置;查看设备的学习到的MAC地址:Raisecom(fttx)#interface onu 1/1/1Raisecom(fttx-onu1/1:1)#show interfaceonu 1/1/1 mac-address-table l2-address allRaisecom(fttx)#interface olt 1/1Raisecom(fttx-olt1:1)#show interface olt 1/1 mac-address-table l2-address Raisecom#show mac-address-table l2-address port 5EOC配置部分在olt上通过partner方式配置ISCOM5800(fttx)#int onu 4/1/6ISCOM5800(fttx-onu4/1:6)#partner discovery enable--------》启用partner发现协议ISCOM5800(fttx-onu4/1:6)#show int onu 4/1/6 partner ------》查看发现的设备Device ID : 2Device name : ISCOM4002Device type : homePlugAVDevice SN :MAC address : 000e.5e07.272eHW version : A.3SW version : 1.10.11Boot version: 1.10.3IP address type : ManualIP address : 192.168.15.219[255.255.255.0]Default GW : 192.168.15.1Outband IP address : 192.168.1.100[255.255.255.0]Outband Default GW : 192.168.1.1MNG VLAN : CVLAN 0[SVLAN 0][Pri 5]ISCOM5800(fttx-onu4/1:6)#partner 2 mng-ip 192.168.10.3 default-gw192.168.10.1 vlan 100 0 5注意:配置vlan 时,svlan 为0 代表不打外层标签。
瑞斯康达设备配置指导Login:raisecomPassword://输入用户名和密码,均为raisecomRaisecom>enablePassword://进行特权模式,密码为raisecomRaisecom#config//进入config模式,对设备进行配置Raisecom(config)#create vlan 90,745,992 active//创建vlan,并将vlan激活Raisecom(config)# interface line 1//进入到端口配置模式Raisecom(config-port)# switchport mode trunk//将端口配置为透传模式Raisecom(config-port)#switchport trunk allowed vlan 90,745,992 confirm //该端口允许vlan 90,745,992通过Raisecom(config-port)#snmp trap link-fault enable//告警上报使能Raisecom(config-port)#interface client 1Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 992//配置client 1口的属性为access,外层vlan为992Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 2Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access,外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 3Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access,外层vlan为745Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#interface client 4Raisecom(config-port)#switchport mode accessRaisecom(config-port)#switchport access vlan 745//配置client 1口的属性为access,外层vlan为745 Raisecom(config-port)#no switchport protect//取消端口隔离功能Raisecom(config-port)#exit//退回到上一级别模式Raisecom(config)#loopback-detection enable client 1-4//开启client 1-4口的环路检测功能Raisecom(config)#ip address 192.168.7.98 255.255.0.0 90 //配置管理地址和管理vlanRaisecom(config)#end//返回到特权模式Raisecom#hostname TongDa-YYT//对该设备进行命名TongDa-YYT#write//进行数据保存TongDa-YYT#。
