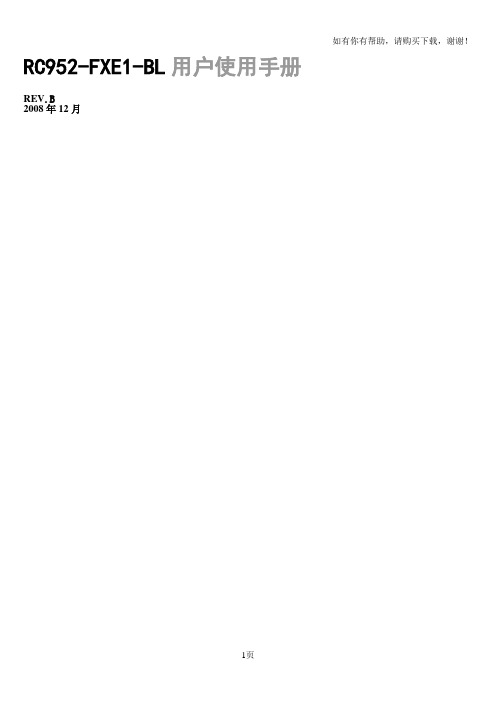

如有你有帮助，请购买下载，谢谢！RC952-FXE1-BL用户使用手册REV.B2008年12月瑞斯康达科技发展股份有限公司为客户提供全方位的技术支持和服务。
直接向瑞斯康达科技发展股份有限公司购买产品的用户，可与瑞斯康达科技发展股份有限公司各地办事处或用户服务中心联系，也可直接与公司总部联系。
读者如有任何关于产品的问题，或者有意进一步了解公司相关产品，可采用下列方式与我们联系：公司网址：技术支持热线：86-10-(7*24小时)技术支持传真：86-10-,技术支持邮箱：客户投诉热线：86-10--600公司总部地址：北京海淀区上地信息路11号彩虹大厦南楼2层邮政编码：100085 —————————————————————————————————————————————声明Copyright ©2006瑞斯康达科技发展股份有限公司版权所有，保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
是瑞斯康达科技发展股份有限公司的注册商标。
对于本手册中出现的其它商标，由各自的所有人拥有。
这里的产品和服务名称都为瑞斯康达科技发展股份有限公司的商标。
由于产品版本升级或其它原因，本手册内容会不定期进行更新。
除非另有约定，本手册仅作为使用指导，本手册中的所有陈述、信息和建议不构成任何明示或暗示的担保。
安全注意事项在安装和使用本设备之前，请仔细阅读以下事项，瑞斯康达科技发展股份有限公司不对任何由于违反安全事项而造成的损失承担责任。
本设备提供高灵敏度的光接口，在与光纤连接使用之前，必须测试线路上接收到的光功率。
严禁光纤线路上接收到的光功率超过此设备光接口的过载光功率，以免损坏光模块。
本设备为集成化设备，内含有精密器件，为避免严重冲击对其构成损害，请避免剧烈振动和碰撞，请勿自行拆卸或维修，需要拆卸或维修设备时，必须在我公司技术人员的指导下按照防静电程序进行操作，如遇问题请与瑞斯康达科技发展股份有限公司联系。
目录第一章产品描述 (3)一、型号描述 (3)二、产品参数 (3)三、设备前面板及指示灯意义： (4)第二章连接配置 (6)一、设备互联： (6)二、收发器与其它设备连接（电口） (6)三、双工配置（电口） (7)四、与其它设备连接（光口） (7)第三章安装与准备 (8)第四章开关设置说明 (10)第五章网络管理 (11)一、查看机盘 (11)二、配置机盘 (11)三、机盘复位命令 (12)第一章产品描述一、型号描述RC315/6-FE(A)系列光纤收发器包括如下型号产品：RC315-FE(A)-S1、RC316-FE(A)-S1、RC315-FE(A)-S2、RC316-FE(A)-S2。
二、产品参数三、设备前面板及指示灯意义：RC315/6-FE(A)系列光纤收发器模块前面板示意图RC315/6-FE(A)系列光纤收发器模块指示灯表示收发器状态如下：2、十六槽机箱前面板示意图其中各指示灯表示十六槽机箱工作状态如下：PWR灯：常亮，机箱电源供电正常。
PS1-5V灯：常灭，电源PS1给模块供电正常，反之故障。
PS1-12V灯：常灭，电源PS1给风扇供电正常，反之故障。
PS2-5V灯：常灭，电源PS2给模块供电正常，反之故障。
PS2-12V灯：常灭，电源PS2给风扇供电正常，反之故障。
第二章连接配置一、设备互联：在进行产品互联时必须遵从下表所示的具体连接型号规定，否则会出现链路不通或数据传输不正常等现象。
二、收发器与其它设备连接（电口）1. RC315/6-FE(A)系列光纤收发器电口自适应与其它设备连接时，收发器有“交叉线、直连线自适应”功能，可以使用直连线或交叉线连接其它设备。
2. RC315/6-FE(A)系列光纤收发器电口工作于定制定制方式时，在与其它设备连接时，“交叉线、直连线自适应功能”可能失效。
因此，在定制方式下与其它设备互联时，建议使用下表所示连接方式三、双工配置（电口）A、RC315/6-FE(A)系列光纤收发器在电口为自适应其它网络设备电口必须配置为自适应，才能保证数据的正常传输。
光端机1.标准型PDH光端机E1光端机单路E1光端机双路E1光端机四路E1光端机四路E1光端机四路E1光端机八路E1光端机八路E1光端机八路E1光端机八路E1光端机产品简述：标准型PDH光端机系列产品是通过光纤来远距离传送单路或多路E1业务，它采用了业内领先的技术及专用的超大规模集成电路，并结合专用数字复接芯片开发而成的光传输产品。
该类设备支持点到点组网，易于安装维护，配合机箱可实现局端、远端统一网管，可以迅速实现故障定位，在加快故障响应速度的同时，节省了运维成本。
标准型PDH光端机是北京瑞斯康科技发展有限公司根据市场需求，以超大规模集成电路为核心，采用业界功能完善的数字集成芯片，通过强大的研发团队相互配合研制生产的光传输设备。
该设备通过光来延伸现有的传输网络，支持一路或多路E1传输，适应于传统的PDH网络、SDH网络、DDN网、专网等，是一款性价比很高的光传输产品。
光端机分为台式设备和集中式机框设备，都具备高度集中的网络管理功能。
解决方案：功能特性：➢E1接口符合ITU-T 标准，支持2048Kbps±50 PPM透明传输。
➢采用超大规模ASIC芯片，功耗低，四层电路板设计，可靠性高。
➢支持SNMP本地和远端网管，提供强大的网管功能。
➢提供完备的告警与指示，可显示本端、远端设备的告警信息。
➢具备对远端设备掉电检测功能，用于监测远端设备实际工作状态。
➢光接口支持ALS功能，人性化设计，能够有效地控制非连接状态下光信号的输出，避免强光对调试人员的眼睛造成伤害，给与调试人员最大的保护。
➢E1线路支持本端、远端环回测试功能，便于设备开通、检测线路、排除故障点，降低运营商和用户的维护成本。
技术参数：电源（卡式设备参数E1接口光接口设备类型机箱物理尺寸工作环境工作温度：0～45℃相对湿度：≤90% 25℃光端机单路V35光端机和E1双路光端机产品简述：单路光端机是利用光纤远距离传输业务的通信设备，为路由器到路由器之间的远程连接提供了简便的解决方案，是一种WAN组网中较常用的光纤设备；而和E1双路光端机是在单路光端机的基础上增加了一路E1业务，也称“双路光纤Modem”，为路由器的远程连接和E1业务的远程接入同时提供了解决方案，而且配合网管型机箱，可实现局端、远端设备统一网管，可迅速的实现故障定位，节省了运维成本。
协议转换器指示灯表示协议转换器指示灯表示2021-04-1213:20协议转换器分成ge和gv两种。
简单的说，ge就是将2m转换成rj45的以太网接口；gv就是将2m转换成v35接口，以便与路由器相接。
一.瑞斯康达公司的rc系列存有ge和gv两种。
通常工作中使用ge系列的rc905，rc906公司已经停工，现在就生产rc952。
gv系列的存有rc903，rc903按照其主板又分为b版和c版两种，通过挥码，b版和c版可以相互替代采用。
1.rc952-fee1（ge系列指示灯含义基本一样）a.e1线路命令los（红色）：本地e1接收信号丢失告警，los-红常亮无los-灭ler（双色）：本地其余监视系统：ais-白闪亮lof-黄常亮crc-徐闪亮并无监视系统就是此灯攻灭rlp（双色）：远端环回及误码仪测试指示灯远端环回测试时：环回不成功-黄闪亮环回成功-黄长亮误码仪测试时：有误码-绿闪亮无误码-绿常亮正常情况-灭ral（双色）：远端设备的e1链路监视系统los-红闪亮ais-红闪亮lof-黄常亮crc-黄闪亮无告警-灭以上监视系统定义如下：los：e1发送信号遗失ais：e1收到全1数据，一般是上游设备出现故障的表现lof：e1成帧时表示帧失步，e1透明时表示收到非法帧crc：e1变成帧时则表示e1crc监视系统，e1透明化时则表示hdlccrc监视系统b.以太网命令link/act（绿色）：网线连接正常时，常亮；数据收发时，闪烁100m（黄色）：100m 常亮；10m灭fdx（绿色）：全双工，常亮；半双工时攻灭；存有冲突时该灯闪光c.rc-952的电路板背面（元器件少的一面）有5个8位开关sw1~sw5，正面（元器件多的一面）有一个4位开关sw6。
sw1开关表示：位号功能表明1以太网接口自适应开关on关闭自适应，off开启自适应210m/100m开关on10m，off100m3全双/半双开关on半双工，off全双工4故障迁移功能控制器on关上故障迁移功能off停用此功能5设备主从选择开关on 从模式off主模式6时钟模式选择开关on从时钟off主时钟7JaguaribeCX600X控制器on 环路回去off不环路回去8环回位置开关on本地环回off远端环回sw1的8位开关默认全为offsw2~sw5控制器则表示sw2的第1位：on=e1成帧模式，此时速率为n*64kbps,n=1~31off=e1透明化模式，也表示非变成帧模式，此时速率为2048kbps（预设状态）在预设状态下，sw2的2-8十一位，sw3-sw5的1-8全部违宪，只有本位depending 变成帧模式，这些控制器才有效率sw2的2-8，sw3-sw5的1-8：e1时隙占用开关，on=占用off=不占用，此31位开关依次对应时隙1-31，用户设置了成帧模式后，需通过此31位开关进行时隙选择。
瑞斯康达RAISECOM RC511/RC512-FE-S技术支持面板示意图：故障排除：1.指示灯一切正常，网络速度较慢答案：用笔记本电脑接入光纤收发器的UTP端，进入Windows 98，点击“开始”*“运行”，输入“Ping XXX -T”命令（XXX为主页的IP地址），便可发现有断点。
更换光纤收发器。
这时，再次执行Ping命令，如果仍发现有断点，那么需要更换另一端的光纤收发器。
2.UTP端RX灯和LINK灯不亮答案：此故障现象为输出有问题。
用测线器测量到交换机的双绞线。
如果正常，则只可能是光纤收发器的问题。
仔细观察光纤收发器，有一个绞接的直通开关，用一把小螺丝刀将开关反复拨弄几下，RX灯和LINK灯亮，输出正常。
此故障是因为灰尘进了开关所致。
3.POWER灯亮，RX灯和LINK灯不亮答案：此故障现象表示有一路光路有问题。
取下光纤头，置于一黑暗处，观察对面的光是否发过来，如无则更换对面的收发器。
如有红光，则观察光纤收发器的发射端是否有红光，强弱程度如何。
如无光或者很弱，更换该收发器。
4.收发器指示灯不亮答案：用万用表直流电压档测量交直流电源变压器输出端，看电压是否正常，如没有输出电压，用万用表的电阻档测量变压器初级是否开路，如开路，更换电源变压器。
5.收发器测试方法如果发现收发器连接有问题，请按以下方法进行测试，以便找出故障原因答案：a) 近端测试：两端电脑对PING ，如可以PING通的话证明光纤收发器没有问题。
如近端测试都不能通信则可判断为光纤收发器故障。
b) 远端测试：两端电脑对PING ，如PING不通则必须检查光路连接是否正常及光纤收发器的发射和接收功率是否在允许的范围内。
如能PING通则证明光路连接正常。
即可判断故障问题出在交换机上。
c) 远端测试判断故障点：先把一端接交换机，两端对PING，如无故障则可判断为另一台交换机的故障。
6.通信一段时间后死机，即不能通信，重起后恢复正常答案：此现象一般由交换机引起，交换机会对所有接收到的数据进行CRC错误检测和长度校验，检查出有错误的包将丢弃，正确的包将转发出去。
专网专线网络故障判断与排除我们单位为本地的公安、交警、银行、教育等系统均提供了专网专线业务，普遍采用的是光纤收发器+光缆这种组网模式，该模式具有组网简单、网络稳定、设备通用兼容性强、后期修护方便等优点。
而且这种组网模式进行故障判断和排除也是非常简单的，无非就是两种情况：光纤收发器损坏或者光缆线路断，下面我们结合理论和实际，总结一下我们在这方面的经验。
一、光纤收发器的工作原理光纤收发器的最基本的功能就是完成光/电转换，即一侧将以太网信号（电信号）转换为光信号，通过光芯发送出去，另外一端将光信号转换为电信号。
二、光纤收发器的类型目前我们在专网专线中普遍使用了两类光纤收发器，一类是双纤单网口，一类是单纤单网口（或双网口），前者我们以海硕830A为代表说明一下，后者我们以瑞斯康达光纤收发器为例说明一下。
（一）双纤单网口光纤收发器以海硕830A为例，图1是该收发器前面板示意图。
图11、FX 灯当网络不通的时候，先看FX灯（FX中的F就代表Fiber即光纤），FX如果是绿色，则表明光纤连接良好（光路没有问题），FX灯闪，则说明有数据传输，如果FX灯灭了，则有如下可能：1）对端设备损坏或是没加电2）两端光纤收发器之间的线路断如果对端机房有没有停电、最近有没有被雷击过，更换两端对应型号的光纤收发器，如果换过光纤收发器以后线路还是不通，则说明肯定是光缆线路的故障了。
2、TP 灯TP即Twisted-Pair Cable Port （双绞线端口）也就是我们平常说的网口，TP输出的线路即进入客户的内部网络设备了，通常情况下是进入交换机，如果TP LINK/ACT灯是绿色的，则说明双绞线连接良好，当有数据传输时，TP灯会闪。
3、FDX 灯FDX灯即指示全双工的工作状态，半双工就是指A能发信号给B，B也能发信号给A，但这两个过程不能同时进行。
最典型的例子就像我们在使用对讲机时一样。
全双工比半双工又进了一步，在A给B发信号的同时，B也可以给A发信号。
RC904-V35FE1V35至成帧E1接口转换器模块用户使用手册REV.D北京瑞斯康达科技发展有限公司2006年04月安全注意事项在安装和使用本设备之前，请仔细阅读以下事项，瑞斯康达公司不对任何由于违反安全事项而造成的损失承担责任。
RC904-V35FE1设备提供符合ITU标准的V.35同步数据接口，在与转换器连接通电使用之前，必须先连接好V.35电缆。
严厉禁止转换器设备与V.35电缆连通的设备在同时通电的情况下带电插拔V.35电缆，以免损坏V.35数据口。
RC904-V35FE1设备提供ITU-T标准E1接口，使用时应避免同轴电缆屏蔽层的两侧出现过高的电位差。
否则接插瞬间可能造成设备E1口烧毁。
因此要求设备接地应共地。
RC904-V35FE1为集成化设备，内含有精密器件，为避免严重冲击对其构成损害，请避免剧烈振动和碰撞，请勿自行拆卸或维修，需要拆卸或维修设备时必须在我公司技术人员的指导下按照防静电程序进行操作，如遇问题请与瑞斯康达科技发展有限公司联系。
为了保证设备的安全与运行稳定性，在使用本设备时必须提供良好的接地保护；请勿擅自拆卸设备，否则将可能造成不可恢复的损坏，瑞斯康达科技发展有限公司将视擅自拆卸设备为自动放弃保修权利。
目录第一章概述.................................................................................................. 错误！未定义书签。
一、简介 ................................................................................................... 错误！未定义书签。
二、主要特点 ........................................................................................... 错误！未定义书签。
