ABAQUS平台的扩展有限元方法模拟裂纹实现1.1 扩展有限元方法（XFEM）在ABAQUS上的实现ABAQUS中XFEM的实现，两个步骤最为关键：1、选择模型中可能出现的裂纹区域，将其单元设为具有扩展有限元性质的enrichment element.2、其次重要的是选择恰当的破坏准则，使单元在达到给定的条件破坏，裂纹扩展。
在ABAQUS中模拟裂纹扩展的操作中，需要注意的是：1、在Property模块，添加损伤演化参数、破坏法则、损伤稳定性参数2、在Interaction模块，主菜单Special中创建XFEM的enrichment element对于固定的裂纹模型，采用ABAQUS/STANDARD中使用奇异渐进函数。
针对移动的裂纹问题，在XFEM中，有一种方法基于traction-separation cohesive behavior，即使用虚拟节点连续片段法进行移动裂纹建模，ABAQUS/STANDAR D 中用于计算脆性或韧性材料的裂纹初始化和扩展过程的模拟。
另外一种cohesive segments method (粘性片段方法)可用于bulk material中的任意路径的裂纹初始化模拟扩展过程，由于裂纹扩展不依赖于单元边界，在XFEM中，裂纹每扩展一次需要通过一个完整单元，避免尖端应力奇异性。
除此之外，ABAQUS为拥护提供了自定义子程序，来满足不同建模的需要。
ABAQUS/STANDARD中的任意力学本构模型均可用来模拟扩展裂纹的力学特性。
由于XFEM采用的形函数在求解过程中，很容易造成逼近线性相关，极大的增加了收敛难度，到目前为止，能够实现扩展有限元的商业软件只有ABAQUS，但是ABAQUS为了减少求解难度，做了大量简化，因此用ABAQUS 扩展有限元模拟裂纹扩展时，有一些局限[16]：1.扩展单元内不能同时存在两条裂纹，所以ABAQUS不能模拟分叉裂纹；2.在裂纹扩展分析过程中，每一个增量步的裂纹转角不允许超过90度；3.自适应的网格是不被支持的；4.固定裂纹中，只有各向同性材料的裂纹尖端渐进场才被考虑。
基于ABAQUS 扩展有限元的裂纹模拟化工过程机械622080706010 李建1 引言1.1 ABAQUS 断裂力学问题模拟方法在abaqus中求解断裂问题有两种方法（途径）：一种是基于经典断裂力学的模型；一种是基于损伤力学的模型。
断裂力学模型就是基于线弹性断裂力学及其基础上发展的弹塑性断裂力学等。
如果不考虑裂纹的扩展，abaqus可采用seam型裂纹来分析(也可以不建seam，如notch型裂纹)，这就是基于断裂力学的方法。
这种方法可以计算裂纹的应力强度因子，J积分及T-应力等。
损伤力学模型是指基于损伤力学发展而来的方法，单元在达到失效的条件后，刚度不断折减，并可能达到完全失效，最后形成断裂带。
这两个模型是为解决不同的问题而提出来的，当然他们所处理的问题也有交叉的地方。
1.2 ABAQUS 裂纹扩展数值模拟方法考虑模拟裂纹扩展，目前abaqus有两种技术：一种是基于debond的技术（包括VCCT）；一种是基于cohesive技术。
debond即节点松绑，或者称为节点释放，当满足一定得释放条件后（COD 等，目前abaqus提供了5种断裂准则），节点释放即裂纹扩展，采用这种方法时也可以计算出围线积分。
cohesive有人把它译为粘聚区模型，或带屈曲模型，多用于模拟film、裂纹扩展及复合材料层间开裂等。
cohesive模型属于损伤力学模型，最先由Barenblatt 引入，使用拉伸-张开法则（traction-separation law）来模拟原子晶格的减聚力。
这样就避免了裂纹尖端的奇异性。
Cohesive 模型与有限元方法结合首先被用于混凝土计算和模拟，后来也被引入金属及复合材料。
Cohesive界面单元要服从cohesive 分离法则，法则范围可包括粘塑性、粘弹性、破裂、纤维断裂、动力学失效及循环载荷失效等行为。
此外，从abaqus6.9版本开始还引入了扩展有限元法（XFEM），它既可以模拟静态裂纹，计算应力强度因子和J积分等参量，也可以模拟裂纹的开裂过程。
文章主题：基于xfem的垂直于双材料界面的裂纹扩展问题在材料科学和工程领域，裂纹扩展问题一直是一个备受关注的研究课题。
特别是在双材料界面上的裂纹扩展问题，由于双材料特性的不均匀性和复杂性，增加了研究和分析的难度。
在本文中，我们将从基于xfem（扩展有限元法）的角度出发，探讨垂直于双材料界面的裂纹扩展问题，以期为这一领域的研究和实际应用提供新的思路和方法。
一、概述垂直于双材料界面的裂纹扩展问题是指在两种材料的交界面上，裂纹在垂直方向上的扩展行为。
这种情况下，裂纹扩展的受力和受约束条件都受到了双材料特性的影响，需要深入分析和研究。
传统的有限元法在模拟和分析这种问题时存在一定的局限性，而xfem则能够有效地刻画裂纹的扩展路径和受力情况，因此成为了研究这一问题的有力工具。
二、裂纹模型的建立在进行垂直于双材料界面的裂纹扩展问题建模时，需要考虑双材料界面的影响，分析裂纹在材料间传播的受力情况和速度。
利用xfem，可以方便地将裂纹扩展路径和扩展速度等参数纳入模型中，通过数值计算得到裂纹扩展的演化规律和裂纹尖端的受力情况。
这有助于更准确地理解和分析垂直双材料界面上的裂纹扩展问题。
三、影响因素分析垂直于双材料界面的裂纹扩展受到诸多因素的影响，其中包括材料性质、裂纹尺寸、应力状态等。
通过xfem的数值模拟，可以分析不同因素对裂纹扩展行为的影响程度，揭示裂纹扩展过程中的关键因素和规律。
这有助于为材料设计和工程应用提供更可靠的参考依据。
四、工程应用与展望垂直于双材料界面的裂纹扩展问题在工程应用中具有重要意义，例如在复合材料结构的设计和评估中。
通过对裂纹扩展行为的深入研究和分析，可以为工程实践提供更有效的裂纹控制和结构安全性评估方法。
未来，基于xfem的裂纹扩展问题研究还可以结合人工智能算法和大数据分析等方法，进一步提高模型精度和计算效率，拓展应用领域和深化理论研究。
个人观点与总结垂直于双材料界面的裂纹扩展问题是一个复杂而又具有挑战性的研究领域，需要运用先进的数值模拟方法和理论分析手段来探讨和解决。
ABAQUS XFEM 柱面与平面滑动接触中裂纹的扩展xfem(step by step)
1.part部分：
plate模型为2D 变形壳体尺寸为0.5x0.2M(因为后面采用的是MPa，所以这里采用的是M，为了单位统一) 。
用partition命令将plate切割成装配图上面一样（尺寸0.24x0.06）Rigid模型为2D解析刚体尺寸为R0.06圆的下面部分的2/3半圆（看装配模型就知道）。
注意要在上面设置一个参考点，在load部分加载位移边界用。
wire模型2D变形线尺寸为0.01位置坐标（0.25,0.2），（0.25,0.19）线两端点的坐标，大家懂的。
添加一个装配图对照模型。
2.property部分这一部分尽量多用图片
主要设置了一下几部分的材料属性，用的材料为Q345-steel（因为刚好找到了它的应力应变数据）1、密度2、弹性属性3、塑性属性4、损失准则
5.interaction部分
1.首先创建contact controls，创建步棸菜单栏interaction->contact controls->create,参数的设置见下图：
2.裂纹的设置，创建步棸菜单栏special->crack->create->xfem ,区域的选择见下图
3其他包括相互作用的一些属性见下图
6.load部分
位移边界条件的加载如下图
7.Mesh部分
种子布置见下图
网格控制主要采取的是structured
8.Job就ok了，祝大家好运。
也同时感谢论坛里面帮助过我的朋友。
基于ABAQUS 扩展有限元的裂纹模拟化工过程机械622080706010 李建1 引言1.1 ABAQUS 断裂力学问题模拟方法在abaqus中求解断裂问题有两种方法（途径）：一种是基于经典断裂力学的模型；一种是基于损伤力学的模型。
断裂力学模型就是基于线弹性断裂力学及其基础上发展的弹塑性断裂力学等。
如果不考虑裂纹的扩展，abaqus可采用seam型裂纹来分析(也可以不建seam，如notch型裂纹)，这就是基于断裂力学的方法。
这种方法可以计算裂纹的应力强度因子，J积分及T-应力等。
损伤力学模型是指基于损伤力学发展而来的方法，单元在达到失效的条件后，刚度不断折减，并可能达到完全失效，最后形成断裂带。
这两个模型是为解决不同的问题而提出来的，当然他们所处理的问题也有交叉的地方。
1.2 ABAQUS 裂纹扩展数值模拟方法考虑模拟裂纹扩展，目前abaqus有两种技术：一种是基于debond的技术（包括VCCT）；一种是基于cohesive技术。
debond即节点松绑，或者称为节点释放，当满足一定得释放条件后（COD 等，目前abaqus提供了5种断裂准则），节点释放即裂纹扩展，采用这种方法时也可以计算出围线积分。
cohesive有人把它译为粘聚区模型，或带屈曲模型，多用于模拟film、裂纹扩展及复合材料层间开裂等。
cohesive模型属于损伤力学模型，最先由Barenblatt 引入，使用拉伸-张开法则（traction-separation law）来模拟原子晶格的减聚力。
这样就避免了裂纹尖端的奇异性。
Cohesive 模型与有限元方法结合首先被用于混凝土计算和模拟，后来也被引入金属及复合材料。
Cohesive界面单元要服从cohesive 分离法则，法则范围可包括粘塑性、粘弹性、破裂、纤维断裂、动力学失效及循环载荷失效等行为。
此外，从abaqus6.9版本开始还引入了扩展有限元法（XFEM），它既可以模拟静态裂纹，计算应力强度因子和J积分等参量，也可以模拟裂纹的开裂过程。
重力坝开裂过程扩展有限元数值模拟靳旭;董羽蕙【摘要】扩展有限元法(XFEM)是一种求解不连续问题的数值方法.它继承了常规有限元法(CFEM)的所有优点,在模拟裂纹扩展、界面、复杂流体等不连续问题时特别有效,近十多年得到了快速发展.介绍了XFEM的基本原理,给出了进行混凝土裂纹扩展分析的方法.利用XFEM模拟混凝土重力坝裂纹扩展,通过对比有、无裂纹情况下的重力坝应力分布,分析裂纹存在对重力坝应力场分布的影响；分析裂纹扩展受网格疏密程度的影响；计算在不同岩基弹性模量下裂纹的扩展方向.%Extended finite element method(XFEM)is a numerical solution for analyzing discontimuity problem . It inherited all the advantages of the conventional finite element method (CFEM) , in the simulation of crack extension , interface, complex fluid and other discontinuities are particularly effective , in the past decade it has been rapid development. The basic theory of XFEM in introduced and the method of analyzing concrete fracture is presented. The XFEM is utilized to simulate the crack propagation in concrete gravity dam. By the contrast of stress distribution under no crack and crack circumstance of gravity dam the discipline of stress field distribution is analyzed; It is also used for influence of mesh density to crack propagation and is calculated the crack propagation direction in batholith elastic modulus.【期刊名称】《科学技术与工程》【年(卷),期】2012(012)033【总页数】6页(P9100-9104,9109)【关键词】重力坝;扩展有限元法;裂纹扩展;网格疏密;弹性模量【作者】靳旭;董羽蕙【作者单位】昆明理工大学建筑工程学院,昆明650500;昆明理工大学建筑工程学院,昆明650500【正文语种】中文【中图分类】TV313;TV642.3实际工程中，无论采用多么严格的裂缝控制措施，混凝土结构仍然会带裂缝工作。

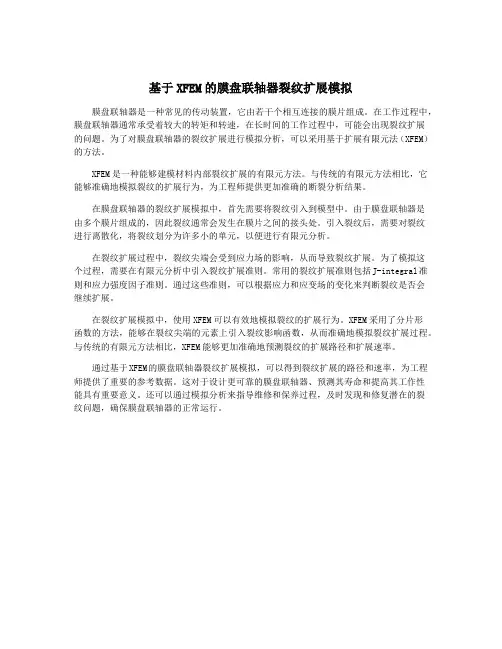

基于XFEM的膜盘联轴器裂纹扩展模拟引言膜盘联轴器是一种用于传递旋转动力的机械装置，广泛应用于机械传动系统中。
由于长期使用和外部载荷的影响，膜盘联轴器可能会发生裂纹扩展，进而导致设备损坏和安全事故。
对膜盘联轴器裂纹扩展行为进行模拟和研究具有重要意义。
本文将基于XFEM（扩展有限元法）对膜盘联轴器裂纹扩展过程进行模拟分析，以期为相关工程应用提供理论参考和技术支持。
膜盘联轴器裂纹扩展模拟原理XFEM是一种针对裂纹扩展问题的有限元分析方法，相比传统有限元方法，XFEM能够更准确地描述裂纹位置和形态，从而能够模拟更为真实的裂纹扩展过程。
在XFEM中，裂纹被视为一个额外的自由度，其位移场可以通过enriched shape functions来描述。
XFEM能够有效地模拟材料的裂纹扩展行为，对于工程中的裂纹扩展问题具有重要的应用价值。
1. 几何建模：首先进行膜盘联轴器的几何建模，包括模型的尺寸、形状和裂纹位置等信息。
2. 网格划分：将膜盘联轴器模型进行网格划分，生成有限元网格，确保裂纹位置的精确刻画。
3. 材料属性设定：设定膜盘联轴器的材料参数，包括弹性模量、泊松比和断裂韧度等。
4. 载荷和边界条件：给定膜盘联轴器的载荷情况和边界条件，模拟实际工况下的受力情况。
5. 裂纹初始化：在指定位置和方向初始化膜盘联轴器的裂纹，为裂纹扩展模拟做准备。
6. XFEM裂纹模拟：利用XFEM方法对膜盘联轴器裂纹的扩展过程进行模拟，观察裂纹形态和扩展路径。
7. 结果分析：对模拟结果进行分析，评估膜盘联轴器的裂纹扩展行为和结构性能。
以某型号膜盘联轴器为例，进行裂纹扩展模拟分析。
设定膜盘联轴器的材料为A3钢，载荷为周期性加载，裂纹初始化位置为膜盘联轴器轴向的内孔侧面。
通过XFEM方法进行裂纹扩展模拟，并得到裂纹扩展路径和载荷-位移曲线等结果。
模拟结果表明，在周期性加载的作用下，膜盘联轴器的裂纹将呈现出周期性扩展和闭合的行为，裂纹沿着内孔侧面逐渐扩展，并在载荷卸载阶段出现闭合现象。

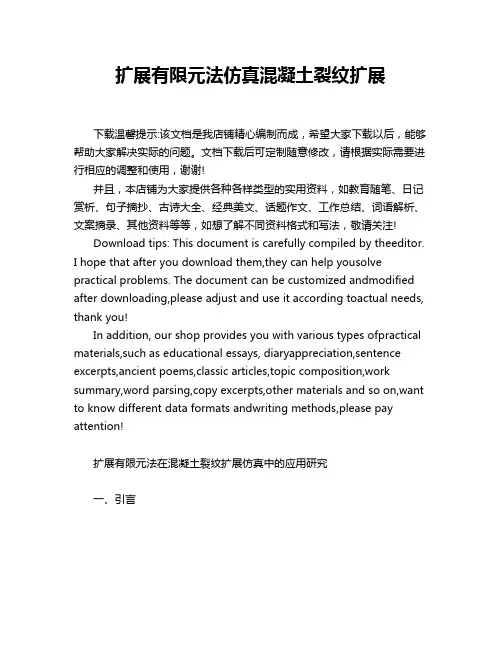

扩展有限元法仿真混凝土裂纹扩展下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!扩展有限元法在混凝土裂纹扩展仿真中的应用研究一、引言混凝土结构在长期的荷载作用下，往往会产生裂纹，而裂纹的扩展将直接影响结构的安全性和耐久性。
基于ABAQUS 扩展有限元的裂纹模拟化工过程机械622080706010 李建1 引言1.1 ABAQUS 断裂力学问题模拟方法在abaqus中求解断裂问题有两种方法（途径）：一种是基于经典断裂力学的模型；一种是基于损伤力学的模型。
断裂力学模型就是基于线弹性断裂力学及其基础上发展的弹塑性断裂力学等。
如果不考虑裂纹的扩展，abaqus可采用seam型裂纹来分析(也可以不建seam，如notch型裂纹)，这就是基于断裂力学的方法。
这种方法可以计算裂纹的应力强度因子，J积分及T-应力等。
损伤力学模型是指基于损伤力学发展而来的方法，单元在达到失效的条件后，刚度不断折减，并可能达到完全失效，最后形成断裂带。
这两个模型是为解决不同的问题而提出来的，当然他们所处理的问题也有交叉的地方。
1.2 ABAQUS 裂纹扩展数值模拟方法考虑模拟裂纹扩展，目前abaqus有两种技术：一种是基于debond的技术（包括VCCT）；一种是基于cohesive技术。
debond即节点松绑，或者称为节点释放，当满足一定得释放条件后（COD 等，目前abaqus提供了5种断裂准则），节点释放即裂纹扩展，采用这种方法时也可以计算出围线积分。
cohesive有人把它译为粘聚区模型，或带屈曲模型，多用于模拟film、裂纹扩展及复合材料层间开裂等。
cohesive模型属于损伤力学模型，最先由Barenblatt 引入，使用拉伸-张开法则（traction-separation law）来模拟原子晶格的减聚力。
这样就避免了裂纹尖端的奇异性。
Cohesive 模型与有限元方法结合首先被用于混凝土计算和模拟，后来也被引入金属及复合材料。
Cohesive界面单元要服从cohesive 分离法则，法则范围可包括粘塑性、粘弹性、破裂、纤维断裂、动力学失效及循环载荷失效等行为。
此外，从abaqus6.9版本开始还引入了扩展有限元法（XFEM），它既可以模拟静态裂纹，计算应力强度因子和J积分等参量，也可以模拟裂纹的开裂过程。
被誉为最具有前途的裂纹数值模拟方法。
本文将利用abaqus6.9版本中的扩展有限元法功能模拟常见的Ⅰ型裂纹的扩展。
2 Ⅰ型裂纹的扩展有限元分析本文针对断裂力学中的平面Ⅰ型裂纹扩展问题用abaqus中的扩展有限元方法进行数值模拟，获得了裂纹扩展的整个过程，裂尖单元的应力变化曲线，以及裂纹尖端塑性区的形状。
在此基础上绘制裂纹扩展的能量历史曲线变化趋势图。
2.1 平面裂纹的几何模型几何模型的尺寸参数如图1所示，其中a=1.5m，b=3m，L=10m，厚度为1m。
上下两端分别承受25.32MPa的拉力。
图1 裂纹的几何示意图2.2 有限元模型有限元程序采用大型通用ABAQUS6.9软件，选用8节点六面体减缩单元（C3D8R）。
网格划分的模型如图2所示。
图2 网格图2.3 材料性能在有限元分析中假定材料为理想线弹性的，弹性模量E为2.1×105MPa，泊松比为0.3。
本文采用的是基于损伤力学演化的失效准则。
具体的参数设置如下。
损伤判据为最大主应力失效准则作为损伤起始的判据，最大主应力为84.4MPa。
损伤演化选取基于能量的、线性软化的、混合模式的指数损伤演化规律，有关参数为G1C= G2C= G3C=42200N/m，α=1。
2.4 边界条件和初始条件对于含有裂纹的平板，我们仅仅需要约束住它的刚体位移，保证在在平板两个断面施加应力载荷时，平板不会出现意外的刚体运动。
设置裂纹类型为扩展有限元裂纹，扩展区域是整个平板，扩展路径为任意路径。
由于计算裂纹扩展实际上是一个大变形问题，所以分析步骤的几何非线性一定要打开。
由于裂纹扩展本身是一个强烈的非连续问题，它将导致求解过程的迭代有可能出现不收敛的情况，另外，求解的增量步也会要求很小，这会导致求解时间很长。
因此非常有必要对求解过程做一些参数控制，以避免迭代不收敛导致的求解失败的情况的出现。
图3 裂纹体及其扩展区域图4 载荷及边界条件3 结果分析3.1 静态裂纹的应力强度因子及J积分的验证计算应力强度因子及J积分时，需要设置裂纹不能扩展，从而计算静态裂纹的应力强度因子，同时还要在历史变量输出中做相关的设置。
另外分析步也需要将几何非线性去除，因为裂纹没有扩展。
由此计算得到了裂尖在25.32MPa载荷下的Ⅰ型应力强度因子。
同时，我们根据断裂力学理论中关于此模型的理论解如公式（1），计算理论的应力强度因子。
最后得到的结果列于表1。
⎪⎭⎫⎝⎛=I b a F a K πσ (1)上式中a ，b 分别是裂纹体的几何尺寸，F 为关于a 和b 比值的函数，可以查表得到，本文中a 与b 的比值为0.5，查表得到F 的函数值为1.50。
表1 应力强度因子的对比表本文计算值 理论计算值 )(2/1m MPa K ⋅I58.6958.28由此可以计算相对误差为：1.06%，此误差显然属于5%的允许误差范围之内。
所以本文计算得到的应力强度因子是可信的。
此外，本文还利用此模型计算了静态裂纹的J 积分值，由于材料是理想线弹性的，所以J 积分与应力强度因子之间存在这样关系，如公式（2）。
EK J 2I = (2)本文在这里列出J 积分的变化趋势图,图中对比了公式（2）的理论解以及有限元结果。
从图中可以看出，两者是吻合的，说明了有限元模拟是正确的。
J 积分随加载的变化趋势图如图5所示。
红色实线表示的是理论结果，黑色点表示有限元结果。
0.02.0x1034.0x1036.0x1038.0x1031.0x1041.2x1041.4x1041.6x1041.8x104J 积分/N m -1Step time图5 J 积分历史曲线图3.2 裂纹扩展过程展示Step time=0.1143 Step time=0.3943 Step time=0.6743 Step time=0.7976 Step time=0.8708 Step time=0.9551Step time=0.9994 Step time=0.9998 Step time=1图6 裂纹扩展过程从上述的裂纹扩展过程的应力分布图，我们可以得到如下几点结论，证明我们的数值模拟具有一定的正确性。
首先，在裂纹尖端出现了应力集中，这是和断裂力学理论符合的。
其次，观察裂纹附近的应力分布，我们可以看到应力分布的趋势是与理论计算的塑性区的形状大致相同的，理论计算的塑性区形状如图7所示。
图7 理论上的塑形区形状图3.3 裂尖单元应力变化其次，考察裂尖单元的应力随载荷增加的变化。
实际上裂尖单元应力值的具体大小并没有意义，因为表征断裂韧强度的是应力强度因子和J 积分。
而单元应力随载荷增加导致的变化可以帮助我们理解裂尖单元在起裂到完全断裂的整个过程。
观察图8，我们可以大致得到这个裂尖单元参与断裂过程的整个历史。
首先，在应力加载的早些时候，裂尖单元的应力随着载荷的增加而增加，此时裂尖单元的应力并没有达到损伤判据的临界应力，所以单元没有起裂。
随着载荷的继续增加，应力值继续增加，当到大概0.7976左右时，裂尖的最大主应力达到了最大主应力损伤判据的临界值，于是裂纹起裂，直至完全裂开，单元的应力奇异性消失，裂尖单元转变为一个普通的非裂尖单元。
这个过程对应于图8中的右边应力增大后有急剧减小的曲线。
之后，由于载荷还没有完全加载完毕，所以裂尖单元在转变为普通单元之后随着载荷的继续增加，其单元应力又会随之在增加。
以上就是一个裂尖单元在整个加载过程中的单元应力历史变化的三个阶段。
最大主应力/M P aStep time图8 裂纹尖端单元应力历史曲线3.4 裂纹扩展分析如图9所示，载荷从零开始不断加载。
随着载荷的增加，裂尖处的单元应力也不断增加。
当裂尖处的最大主应力值达到临界值时，裂尖处的单元开始失效，裂纹开始穿过单元扩展，时间步大概是0.7976左右，此时裂尖处开始形成粘结裂纹(cohesive crack)。
从0-0.7976这个过程可以认为是裂纹孕育期。
之后随着裂尖处的能量释放率达到裂纹扩展阻力率G C 时，裂尖处的粘结裂纹开始扩展成真实裂纹，裂尖单元的XFEM值达到1。
裂尖处的单元损伤值达到临界值，时间步大概是0.9996左右。
此时认为这一结构开始失效，裂纹失去平衡，开始失稳扩展，真实裂纹开始形成并不断扩展。
从0.7976-0.9996这个过程可以认为是裂纹的萌生过程。
0.9996以后裂纹失稳扩展，结构失效。
从图中可以看出初始裂纹长度为12个单元距离，到最终加载结束时，真实裂纹长度为15个单元长度，粘结裂纹长度为7个单元长度。
图9 随加载历史扩展的动态裂纹图3.5 裂纹扩展的能量历史曲线绘出整个模型的总能量，动能，内能和外力功随计算过程的历史曲线如图10所示。
由图可以看出，总能量和动能在整个过程中并没有发生显著的增加，可以表明整个计算过程基本是稳定的。
而伪应变能在计算过程中有稍微的增长。
-1x101x102x103x104x105x106x107x108x109x10能量/N m -1Step time图10 裂纹扩展的能量历史曲线4 结论本文的工作是基于abaqus6.9版本的扩展有限元功能计算了Ⅰ型裂纹的扩展。
得到如下几点结论。
首先，本文计算了Ⅰ型裂纹的应力强度因子，结构表明计算值与理论值的误差在5%以内，结果可靠有效。
同时计算了裂纹的J 积分值，获得了J 积分的历史曲线，有限元结果与理论结果吻合。
裂纹的扩展过程与理论是吻合的，整个裂纹扩展的计算没有出现不稳定的情况。
裂尖出现了应力的奇异性，裂纹扩展平稳。
并通过研究裂尖单元的应力历史曲线，直观的获得了裂纹在一个单元上扩展的三个典型阶段。
其次，对裂纹扩展的过程进行了分析，指出了裂纹扩展的大概几个阶段以及具体的裂纹扩展过程。
最后，对裂纹扩展过程中的能量变化作了简单描述，说明了计算过程的稳定性，并验证了系统的能量守恒关系。
