重汽斯太尔系列船用柴油机补充说明书(2009年10月版)中国重汽集团杭州发动机有限公司特别提示·为使您的合法权益得到保护，严禁私自拆开油泵油量铅封。
·喷油泵调整或拆除铅封时公司的保证就失效。
·喷油泵为精密部件，用户不得拆解，否则公司保证失效。
·增压器转子轴为精密高速旋转部件，严禁拆解和碰撞，否则公司保证失效。
·柴油机主轴承螺栓和连杆螺栓有严格的扭矩和转角要求，用户不得松动和拆卸，否则公司保证失效。
·柴油机每次开车前，必须检查冷却液是否加满，机油是否加足。
·连杆螺栓为一次性使用螺栓，不得重复使用。
注意事项1、本柴油机出公司时已按试验规范严格进行出公司试验，油门已铅封限位，不得随意拆除铅封，加大油门。
否则，我公司将不实行三包，敬请用户注意。
2、柴油机操作人员，必须认真阅读本使用保养说明书，熟悉本机结构，严格遵守说明书规定的技术操作和保养规程。
3、用户在使用新机时，应进行50小时试运转。
4、柴油机冷车起动后应慢慢提高转速，不要猛然使它高速运转，也不要长时间空转。
大负荷运转后，不要立即停车，应低速空载运转5～10分钟后停车。
5、停车后，如果环境温度有可能低于0℃而且未使用防冻添加剂时，应将水箱和柴油机内的水放净。
6、禁止柴油机在无空气滤清器的情况下工作，防止空气未经过过滤就进入气缸。
7、向柴油机添加燃油和机油时，必须选用规定的牌号，并采用专用的清洁容器，加入时都要经过滤网过滤。
燃油要经过沉淀72小时以上。
8、电气系统各部件的检修必须由熟悉电气知识的人员进行。
9、为防止锈蚀，柴油机出公司时进行油封，一般柴油机的油封期为一年，凡超过一年的应进行检查并采取必要的补充措施。
10、发动机质量信息反馈我公司对WD615系列柴油机产品实行质量跟踪建档，用户在使用产品时请按卡片要求填写寄回我公司。
凭卡建立用户联系关系。
11、在维修、更换发动机零配件时须知：斯太尔WD615系列柴油机产品，是高性能的柴油机，用户在维修时请按斯太尔WD615系列柴油机零件图册和维修手册的诸项要求进行工作，但购买有关零配件，必须采用主机厂鉴定认可的产品，以确保其性能，可靠性和寿命。

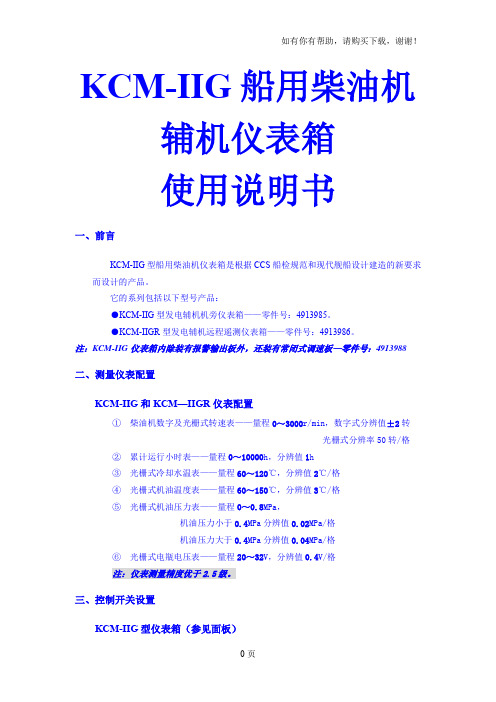

KCM-IIG船用柴油机辅机仪表箱使用说明书一、前言KCM-IIG型船用柴油机仪表箱是根据CCS船检规范和现代舰船设计建造的新要求而设计的产品。
它的系列包括以下型号产品：●KCM-IIG型发电辅机机旁仪表箱——零件号：4913985。
●KCM-IIGR型发电辅机远程遥测仪表箱——零件号：4913986。
注：KCM-IIG仪表箱内除装有报警输出板外，还装有常闭式调速板—零件号：4913988二、测量仪表配置KCM-IIG和KCM—IIGR仪表配置①柴油机数字及光栅式转速表——量程0～3000r/min，数字式分辨值±2转光栅式分辨率50转/格②累计运行小时表——量程0～10000h，分辨值1h③光栅式冷却水温表——量程60～120℃，分辨值2℃/格④光栅式机油温度表——量程60～150℃，分辨值3℃/格⑤光栅式机油压力表——量程0～0.8MPa，机油压力小于0.4MPa分辨值0.02MPa/格机油压力大于0.4MPa分辨值0.04MPa/格⑥光栅式电瓶电压表——量程20～32V，分辨值0.4V/格注：仪表测量精度优于2.5级。
三、控制开关设置KCM-IIG型仪表箱（参见面板）① 电源开关——用于控制仪表箱电源的通断和正常停机操作。
② 仪表主/备用电源切换开关——当要求接有主/备二路电源时，一旦主电源出问题，可用它手操不间断地转由备用电源供电。
③ 远端/机旁起动开关——用于机旁起动柴油机和选择远端起动柴油机。
④ 正常和应急运行选择开关——在紧急情况下，把开关拔至“应急运行” 位置时，则不会因超限报警停机。
⑤ 运行/怠速选择开关——用于根据需要控制柴油机的运转状态。
KCM-IIGR 远程仪表箱（参见面板）① 电源-起动开关——控制远传仪表电源的通断和柴油机的起动。
② 远停车开关——用它控制停车。
③ 消声开关——报警后用于切断报警声源。
④ 调光按钮——用于调整仪表显示亮度。
四、报警功能及指示灯设置1、停车报警及声光指示① 超速报警（SPH —红色灯）（由仪表检测控制）注：主板上装有超速试警按钮，按下后可使原来所设定的超速报警点下降15%，即原报警点为1725r/min 变为1466r/min ；2432r/min 变为1760r/min （此按钮在断电状态下设置有效）。
