电气原理图绘制的原则
（1）原理图在布局上按功能分开画出，即按主电路、控制电路、照明电路及信号电路分开绘制，且按因果关系从左到右或从上到下布置，并尽可能按工作顺序排列。
通常主电路用粗实线表示，画在左边(或上方)；控制电路用细实线表示，画在右边(或下部)。
（2）电路图用平行线按照动作顺序绘制，减少交叉。
（3）各电器元件不画实际的外形图，采用国家规定的统一标准来画，文字符号也采用国家标准。
（4）属于同一电器的线圈和触点，都要采用同一文字符号表示。
对同类型的电器，在同一电路中的表示可在文字符号后加阿拉伯数字符号来区分。
（5）同一电器元件的各部件根据需要可不画在一起，但文字符号要相同。
（6）电路图中的所有电气元件的可动部分通常表示在电器非激励或不工作的状态和位置。
如继电器、接触器、制动器等的线圈处在非激励状态；机械控制的行程开关和按钮在其未受机械压合的状态。
（7）无论是主电路还是控制电路，各电器元件一般按动作顺序从上到下、从左到右依次排列、可水平布置或垂直布置。
（8）有直接电联系的交叉导线的连接点，要用黑圆点表示，无直接电联系的交叉导线交叉处不能画黑圆点。

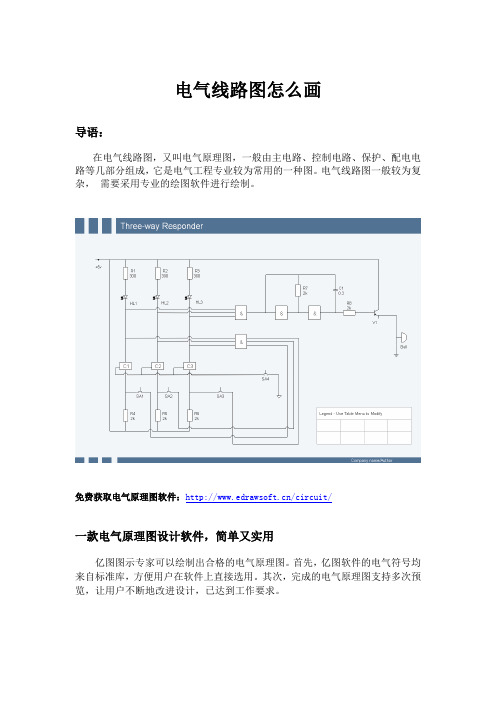

电气线路图怎么画导语：在电气线路图，又叫电气原理图，一般由主电路、控制电路、保护、配电电路等几部分组成，它是电气工程专业较为常用的一种图。
电气线路图一般较为复杂，需要采用专业的绘图软件进行绘制。
免费获取电气原理图软件：/circuit/一款电气原理图设计软件，简单又实用亿图图示专家可以绘制出合格的电气原理图。
首先，亿图软件的电气符号均来自标准库，方便用户在软件上直接选用。
其次，完成的电气原理图支持多次预览，让用户不断地改进设计，已达到工作要求。
用亿图怎么画出专业的电气线路图？详细操作步骤：1、新建“工程”，在右侧模板中选择“电路与逻辑”，双击进入编辑页面。
(也可以在例子中打开相应的图例，进行快速编辑。
)2、在软件左侧的符号库中打开“基本电路符号”和“传输路径”的符号，如下图所示：绘图前，应清楚电气元器件布置图的设计应遵循以下原则：●必须遵循相关国家标准设计和绘制电气元件布置图。
●相同类型的电气元件布置时，应把体积较大和较重的安装在控制柜或面板的下方。
●发热的元器件应该安装在控制柜或面板的上方或后方，但热继电气一般安装在接触器的下面，以方便与电机和接触器的连接。
●需要经常维护、整定和检修的电气元件、操作开关、监视仪器仪表，其安装位置应高低适宜，以便工作人员操作。
●强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。
●电气元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。
3、开始布置电气元件电气元件的布局，应根据便于阅读原则安排。
主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。
无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。
所有电气的可动部分均按没有通电或没有外力作用时的状态画出。
对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。
尽量减少线条和避免线条交叉。
各导线之间有电联系时，在导线交点处画实心圆点。
电气控制线路图的图形、文字符号及绘制原则电气控制线路是用导线将电动机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。
为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。
电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。
在图上用不同的图形符号来表示各种电器元件，用不同的文字符号来说明图形符号所代表的电器元件的基本名称、用途、主要特征及编号等。
按电气元器件的布置位置和实际接线，用规定的图形符号绘制的图形称做安装图。
安装图便于安装、检修和调试。
根据电路工作原理用规定的图形符号绘制的图形称做原理图。
原理图能够清楚地表明电路功能，便于分析系统的工作原理。
由于电气原理图具有结构简单，层次分明，适合应用于分析、研究电路的工作原理等优点，所以无论在设计部门还是生产现场都得到了广泛的应用。
各种图有其不同的用途和规定画法，应根据简明易懂的原则，采用国家标准统一规定的图形符号、文字符号和标准画法来绘制。
本节先简要介绍新国标中规定的有关电气技术方面常用的文字符号和图形符号，然后重点介绍电气原理图的绘制原则。
1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来，有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。
如何画电路原理图
要画电路原理图，可以使用专业的电路绘制软件，如CAD软件、电路设计软件等。
以下是一般绘制电路原理图的步骤：
1. 打开电路绘制软件，并创建一个新的绘图文件。
2. 使用软件中的绘图工具，如画线工具、矩形工具、文本工具等，根据电路原理图的要求来绘制电路图中的各个元件、连接线等。
3. 在绘制连接线时，注意将线条连接到正确的端口或引脚上，并保持线条的正确走向。
可以使用直线连接、弯曲连接或者箭头标注来表示连接线的走向。
4. 绘制各个电子元件，如电源、电阻、电容、电感、晶体管等。
使用软件提供的元件库，将相应的元件拖动到绘图区域，并调整元件的大小和位置。
5. 在电路图中标注元件的参数，如电阻值、电容值等。
使用软件中的文本工具，在相应的元件旁边加上相应的文本标签。
6. 绘制电路的基本符号，如电源符号、接地符号等。
这些符号可以从软件的元件库中选择，并加入到正确的位置。
7. 调整整个电路原理图的布局和样式，确保图形清晰、易读，并合理利用空间。
8. 最后，根据需要，保存电路原理图为图片格式（如JPEG、PNG等）或者输出为打印文件。
请注意，不要在电路原理图中添加任何与标题相关的文字，以避免与问题要求相悖。
绘制电路原理图时，应该尽量确保图形简洁明了、符合电路布局的规范，并使用图例或其他方式来清晰表示不同元件、线路之间的逻辑关系。
