起搏电极置于心室不同部位(无论心室内膜或心室外膜)起搏时,起搏脉冲刺激心室肌使之发生除极和复极,心电图上表现为在起搏脉冲后紧跟Q RS波及T波,即呈“脉冲信号-QRS波-T 波”顺序。
心室起搏时,心室激动顺序是自起搏刺激点开始向周围心肌扩散,由于心室肌除极顺序改变及时间延长,故其QRS波群宽大畸形,时间≥120mS;又由于除极异常致使复极也发生相应的改变,其后的T波多与QRS波群主波方向相反(图1)。
心室起搏时Q RS波群的具体形态及电轴随电极刺激心室的部位不同其心电图形态亦不同。

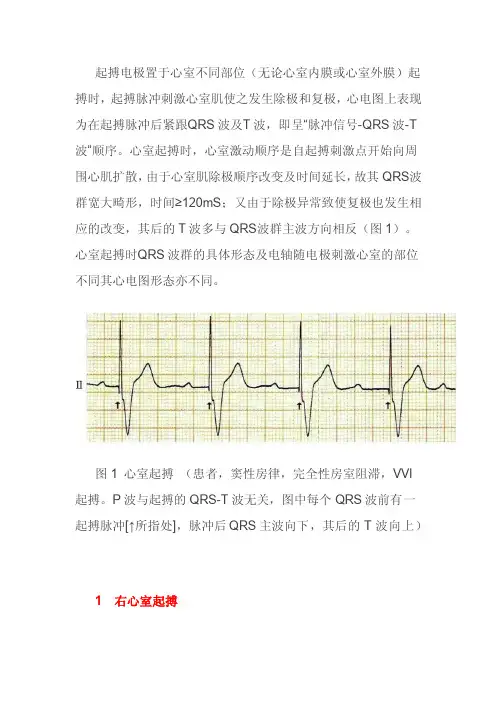

图1 心室起搏(患者,窦性房律,完全性房室阻滞,VVI起搏。
P波与起搏的QRS-T波无关,图中每个QR S波前有一起搏脉冲[↑所指处],脉冲后QRS主波向下,其后的T波向上)1右心室起搏起搏电极置于右心室起搏时,由于右心室先除极,左心室后除极,因此其QRS波呈类似完全性左束支阻滞的图形,即在右侧胸前导联(V1-V3)上QRS主波向下。
右心室起搏的QRS波电轴与起搏电极在右心室的部位有关。
1.1右室心尖部起博心室的除极过程自右室心尖部开始向左后上方进行,心电图表现为完全性左束支阻滞的图形,伴以QRS波电轴显著左偏(-30°~-90°)即“CLBBB+LAD”图形。
右室心尖起搏时右侧胸前导联(V1-V3)上QRS主波向下,但左胸前导联(V4~V6)的图形却有两种类型,一种是在V4~V6导联呈宽阔向上的R波或Rs波,即典型左束支阻滞的图形(图2);另一种类型则是以S 波为主或R波与S波相近的图形,即不典型左束支阻滞的图形(图3),其产生机制可能是由于心室除极以向后为主之故。
临床上这两种类型均可见到,但以后一种类型更为多见。
图解心房不同部位起搏的心电图特征
2014-02-28 来源:心电图杂志(电子版)医脉通
北京军区总医院心血管病中心崔俊玉
当起搏电极置于心房(无论心房内膜还是心房外膜)起搏时,心房起搏脉冲刺激心房肌使之激动并产生心房起搏的P波。
随后,激动沿房室结、房室束、束支及浦氏纤维下传激动心室,再产生QRS波群及相应的ST段及T波。
心房起搏在心电图上呈现“脉冲信号-P波-QRS波-T波”顺序(图1)。
1P波
心房起搏时,由于心房电极放置部位不同,致使心房激动顺序及时间发生变化,故心电图上P波的方向、形态及时间也就不同。
P波的方向、形态及时间与电极在心房内的位置有关。
(1)右心房起搏
①右心房上部起搏
电极置于右心耳内或右心房上部时,由于该处距窦房结较近,心房激动顺序及时间与窦性心律接近,故起搏产生的P波在方向、形态及时间上均与窦性心律时相似,即P波在Ⅰ、Ⅱ﹑aVF﹑V4-6导联直立,aVR导联倒置,右心耳起搏时,P波在V1导联倒置。
P波形状圆钝,时间在0.11s以内(图2-4)。
右心房增大时,起搏的P波高尖;左心房增大或房内阻滞时,起搏的P波可增宽并出现切迹。
②右心房中部起搏
电极置于右心房游离壁中部时,心房的除极自右向左,表现在Ⅰ、aVL导联为直立,而Ⅱ、aVF导联为低平或双向的P波(图5)。
③右心房下部起搏
电极置于右心房游离壁下部时,心房的除极顺序自右下指向左上方,因此其P波在Ⅰ、aVL导联直立,Ⅱ、Ⅲ、aVF导联倒置(图6)。
房间隔下部起搏时,P波方向与右房游离壁下部近似,由于激动从房间隔同时向左右心房传导,故P波的时间较游离壁为短。
(2)左心房起搏
左心房起搏很少用于永久起搏,而常用于心脏电生理检查。
在房性快速心律失常消融治疗中,进行电生理检查时,常进行左心房起搏,以观察心房激动传导的顺序及时间,判定心律失常的机制及治疗效果。
①左心房上部起搏
常在左、右上肺静脉口或左心房上部其他部位起搏,P波在Ⅰ和aVL倒置,V1、Ⅱ、Ⅲ及aVF导联直立。
②左心房中部起搏
Ⅱ、Ⅲ及aVF导联双向或平坦,V1导联直立,Ⅰ及aVL导联倒置。
③左心房下部起搏
电极直接置于左心房下部或经冠状窦内起搏左心房下部时,心房的除极自左后下指向右前方,故P波在Ⅱ、Ⅲ、aVF、Ⅰ及左胸导联(V5、V6)倒置,aVR导联直立,而V1导联直立呈圆顶状,其后部稍突起然后迅速下。
aVL导联可直立或双向(图7、8)。
经食管心房起搏也属于左心房(外膜)起搏,若食管电极导管插入较浅时起搏的是左心房后上部;若食管电极导管插入较深时,起搏左心房后下部(图8);介于二者之间时,则起搏左心房后中部。
由于输出电压高(10~25V)时间长(10ms),故脉冲较宽大,可掩盖其后P波的起始部分,在肢体导联表现更明显(图9、10)。
(3)双心房起搏
①两条电极分别置右心房上部(右心耳)及左心房下部起搏(冠状窦心大静脉)时,心房的除极自右前上向左后下及左后下向右前上同时除极,故P波变窄。
②两条电极分别置于右心房上部(右心耳)及右心房下部(房间隔下部冠状窦口附近)时,P波方向也会发生相应的改变。
2QRS波群、ST段及T波
心房起搏时,激动经正常房室传导系统下传心室,心室的除极与复极过程及时间均与窦性心律时相同,故其QRS波群、ST段及T波也与窦性心律时相同(图1-9)。
起搏频率较快时,也可产生室内差异传导的图形。
如果患者原有束支阻滞,心房起搏时,QRS波群仍呈束支阻滞图形。
3PR间期及房室传导比例
PR间期的长短可因心房起搏部位不同而略有差异,一般仍在0.12~0.20s,如起搏频率与自身窦性心律接近时,其PR间期也与窦性心律者相同(图1-9)。
房下部起搏,由于起搏点距房室结较近,其PR间期可稍短。
当起搏频率增快时,P唱R间期也相应缩短;如起搏频率进一步增快,PR间期反而开始延长,甚至(130次/min以上)可出现二度Ⅰ型房室阻滞的图形,如起搏频率过快,可出现2∶1房室阻滞或3∶1以上的高度房室阻滞的图形,但不会出现完全性房室阻滞的图形。
如果患者既往患有房室阻滞,心房起搏后,房室阻滞的图形仍会存在。
当起搏频率增快时,房室传导阻滞的程度将进一步加重。
如果患者存在潜在性房室阻滞,在心房起搏后可发生房室传导阻滞(图10)。
综上所述,心房起搏有效的标志是在脉冲信号后紧跟有P波。
P波方向及形态与起搏电极的位置有关。
熟悉心房不同部位起搏的心电图,有助于判定起搏是否有效,起搏电极有无移位。
高位右心房起搏时,心房激动方向与窦性心律时相似,因此,P波在各导联方向、形态及时间均与窦性心律时相似,即P波在Ⅱ导联直立,aVR导联倒置。
右心房下部起搏时,心房的除极顺序自右下方指向左上方,其P波在Ⅱ、Ⅲ、aVF导联倒置,aVL导联直立。
左心房下部起搏时,心房的除极自左后下指向右前方,P波在Ⅱ、Ⅲ、aVF、Ⅰ及左胸导联(V5、V6)倒置,aVR直立,而V1导联直立呈圆顶状。
无房内阻滞者,P波的时间正常。
PR间期及QRS波时间与房室及室内传导有关。
当双极起搏的脉冲信号振幅过低时,在某些导联上常看不清起搏脉冲,酷似房性逸搏心律。
来源:心电图杂志(电子版),2013年2月第2卷第1期。
