不同类型起搏器功能差异及其心电图特点二、起搏器的发展史(一)VOO1.第一代起搏器问世于20世纪50年代末,它们不具备感知环路,以出厂时设定的频率起搏心室,更无触发和抑制功能。
2.这种起搏器能有效地治疗心脏停搏。
VOO起搏模式存在的问题:(1)“R on T”现象:没有感知功能的起搏器可以于T波的升支发放电脉冲,可能诱发室性心动过速和心室颤动。
(2)持续耗用电池(3)所有的QRS波群都宽大畸形:导致心电图的其他诊断非常困难甚至不可能。
(4)丧失房室同步(5)无频率适应性功能(二)VVT1.这种起搏器不仅能感知心室除极,而且感知后能同步触发心室电脉冲。
2.这项技术通过避免在T波升支发放电脉冲,解决了可能导致室性心律失常这一潜在问题。
VVT起搏模式存在的问题:(1)持续耗用电池(2)所有的QRS波群都宽大畸形(3)丧失房室同步(4)无频率适应性功能(三)VVI1.起搏器能感知心室除极,只有当起搏器在程控的计时间期内未感知到心室除极时才发放电脉冲起搏心室,并且具有感知后抑制的功能,基础起搏频率可以程控。
2.这项技术不仅降低了起搏器的耗电量,而且使部分QRS波群形态正常。
VVI起搏模式存在的问题:(1)丧失房室同步(2)无频率适应性功能(四)DDD1.房室顺序起搏器,通常是指编码为DDD的起搏器,这类起搏器不仅对心房和心室具有感知和起搏功能,而且可将感知后的活动程控为触发或抑制。
2.在这类起搏器中,有代表性的起搏模式为DDI,它们的起搏功能可以被适时的心房或心室除极所抑制。
3.必须程控两个基本间期(1)VV间期——相邻两次心室除极之间的时间,它与基础起搏频率相对应。
(2)AV延迟——心房除极到心室除极之间的时间。
4.当程控VV间期和AV间期之后,起搏器可能会有四种反应方式。
5.由于房室顺序起搏器可以使房室同步,因而从根本上增加了每搏输出量。
DDD起搏模式存在的问题:(5)无频率适应性功能(五)频率适应性起搏器1.这类起搏器通常能通过感知胸部的肌电信号识别患者活动量的增加。
起搏电极置于心室不同部位(无论心室内膜或心室外膜)起搏时,起搏脉冲刺激心室肌使之发生除极和复极,心电图上表现为在起搏脉冲后紧跟Q RS波及T波,即呈“脉冲信号-QRS波-T 波”顺序。
心室起搏时,心室激动顺序是自起搏刺激点开始向周围心肌扩散,由于心室肌除极顺序改变及时间延长,故其QRS波群宽大畸形,时间≥120mS;又由于除极异常致使复极也发生相应的改变,其后的T波多与QRS波群主波方向相反(图1)。
心室起搏时Q RS波群的具体形态及电轴随电极刺激心室的部位不同其心电图形态亦不同。
图1 心室起搏(患者,窦性房律,完全性房室阻滞,VVI起搏。
P波与起搏的QRS-T波无关,图中每个QR S波前有一起搏脉冲[↑所指处],脉冲后QRS主波向下,其后的T波向上)1右心室起搏起搏电极置于右心室起搏时,由于右心室先除极,左心室后除极,因此其QRS波呈类似完全性左束支阻滞的图形,即在右侧胸前导联(V1-V3)上QRS主波向下。
右心室起搏的QRS波电轴与起搏电极在右心室的部位有关。
1.1右室心尖部起博心室的除极过程自右室心尖部开始向左后上方进行,心电图表现为完全性左束支阻滞的图形,伴以QRS波电轴显著左偏(-30°~-90°)即“CLBBB+LAD”图形。
右室心尖起搏时右侧胸前导联(V1-V3)上QRS主波向下,但左胸前导联(V4~V6)的图形却有两种类型,一种是在V4~V6导联呈宽阔向上的R波或Rs波,即典型左束支阻滞的图形(图2);另一种类型则是以S 波为主或R波与S波相近的图形,即不典型左束支阻滞的图形(图3),其产生机制可能是由于心室除极以向后为主之故。
临床上这两种类型均可见到,但以后一种类型更为多见。
起搏心电图的识别要点(全文)起搏心电图是在原有心律失常(SSS、AVB或房性、室性快速性心律失常等)。
因此,起搏心电图是在原有心律失常或合并心肌除极和复极异常(病理性Q波,ST-T改变)的基础上添加了刺激信号以及由此引起的心房和(或)心室除极电活动而形成的混合波形。
起搏器改变了心脏原有电激动顺序和(或)部位,导致心电图形态发生改变,或掩盖原来心电图图形的变化,加之起搏器类型、功能的不同及可能出现的起搏系统故障等,因此起搏心电图比较复杂。
起搏器分析的步骤一般包括:了解起搏器厂家,类型,工作方式和参数设置;参照手术记录或植入报告了解电极类型和位置;首先记录12导联心电图和长标II导联心电图;参考植入起搏器术后的心电图以发现新出现的异常;必要时需动态心电图检查。
一、正常起搏心电图(一)钉样脉冲钉样脉冲(起搏脉冲)是脉冲发生器发放的脉冲电流在心电图上的反应。
通常单极电极脉冲振幅大。
此时可根据有无下传的自身QRS波(心房波)来判断是否夺获心房或心室。
因双极电极导线正负极之间的距离很短,因此其产生的向量很小,以致在某些导联上看不出起搏信号。
(二)单腔起搏心电图以VVI起搏为例,VVI起搏即心室起搏、心室感知及感知心室事件后抑制心室起搏,是目前应用最为广泛的单腔起搏模式。
下图为VVI起搏心电图,可见自身QRS波,起搏夺获波及真/假融合波。
(三)双腔起搏心电图双腔起搏器即DDD起搏,即心房心室起搏、心房心室感知、感知心房事件后抑制心房起搏而触发心室起搏、感知心室事件后抑制心室和心房起搏。
其可根据不同需要程控为VDD、DDI、DVI等多种模式。
根据起搏心电图可以判断其不同工作模式并反映心脏传导系统的功能。

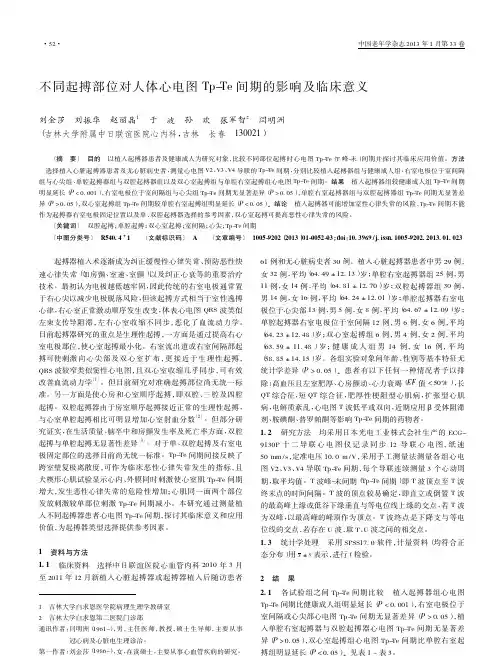

1.AS-VS(心房感知-心室感知):提示窦房结和房室结功能较好2. AS-VP(心房感知-心室起搏):提示房室结功能不良3. AP-VS(心房起搏-心室感知):提示窦房结结功能不良4. AP/VP(心房起搏-心室起搏):提示窦房结和房室结功能不良(四)不同起搏部位的起搏心电图表现1. 右室心尖部起搏心电图:其特点为Ⅱ、Ⅲ、aVF导联主波向下,电轴左偏,胸导呈不典型CLBBB图形,V1导联主波向下,V5/V6导联QRS波以宽阔向上的R波为主或向下的S波为主。
・676・生堡全整医盟盘查!Q塑生!旦筮!鲞筮!魍垦堕里』堡!堕堕,坠唑些些!呈Q塑:!!!:!t塑!:!不同起搏模式心电图的识别张海澄昃峰植入心脏起搏器的患者,心电图上可见到起搏刺激脉冲“钉样标记”、以及由其引起的心房和(或)心室激动波,称为起搏心电图。
认识和了解起搏心电图对于分析起搏器是否正常工作,辨别所出现的问题及判断起搏心律与患者主诉之间的关系等十分重要。
临床医生应该了解起搏器的工作原理和多项基本概念,如起搏器5位字母代码的含义、起搏上限频率、下限频率等诸多间期的定义。
还应当了解关于起搏器品牌、型号、植入时间和起搏器各项参数程控的状态,尤其是特殊功能开启情况等重要信息,以便能够快速准确地分析起搏心电图。
一、起搏器的基本原理起搏器系统由脉冲发生器及电极导线组成。
脉冲发生器埋植在胸大肌前方的皮下囊袋中,电极导线经周围静脉植入,放置在相应的心腔,紧贴心内膜。
电极导线的顶端及附近有具有起搏和感知功能的金属电极。
电极导线的顶端电极(一)与脉冲发生器的金属壳(+)组成单极起搏及感知,电极导线的顶端电极(一)与邻近的环状电极(+)组成双极起搏及感知。
单极起搏因正负极相距较远,在心电图上的。
钉样”起搏信号高大,而双极起搏因正负极距离较近(1cm左右),在心电图上的“钉样”起搏信号也很小。
起搏器的代码如表1所示。
例如AAJ起搏(电极导线放置在右心耳)意味着心房起搏、心房感知,而自身的P波被感知后会抑制起搏器发放一次脉冲。
最常用的单腔起搏器为VVI(电极导线放置在右心室心尖部),意味着心室起搏、心室感知,而自身的QRS波被感知后会抑制起搏器发放一次脉冲。
双腔起搏器常见类型为DDD(两根导线分别植入在右心耳和右心室心尖部),意味着心房、心室均可感知和起搏,进行房室顺序性起搏;三腔起搏器,常见类型为右心房+右心室+左心室三腔起搏,纠正双心室不同步,属于抗.继续教育・心衰起搏器。
二、起搏器心电图基本概念(一)心电图判断起搏功能起搏功能是指起搏器按照一定的周期、电压、脉宽发放刺激脉冲使心脏除极,是起搏器的基本功能。
起搏器心电图判读植入心脏起搏器的患者,心电图上可以见到起搏刺激脉冲“钉样标记”、以及由其引起的心房和或心室激动波,称为起搏心电图;认识和了解起搏心电图对于分析起搏器是否正常工作,辨别所出现的问题即判断起搏心律与患者主述之间的关系等十分重要;一、北美和英国起搏与心电生理学会代码 NBG编码NBG 编码目前人们一直在应用;起搏器的第一个字母代表起搏的心腔: A ,代表心房;V 代表心室; D 是双腔; O 代表心房心室都不起搏; S 是单腔的,可以是心房,也可以是心室;第二个字母是感知的心腔: A ,代表心房; V 代表心室; D 是双腔,心房心室都能感知; O ,没有感知; S 是单腔感知;第三个字母代表起搏器感知以后的反应;如果是 T ,感知到一次心腔的电活动之后,就会触发一次心电活动; I 是抑制,就是每感知到一次心脏的电活动,就会抑制这次电脉冲的发放; D 是 T 加 I ,既可以是 T ,也可以是 I , T 和 I 两个都有;如果是 O ,既没有 I ,也没有 T ,既不触发,也不抑制,就是不作反应;第四个字母现在用的越来越少; P ,既有频率和或输出程控的功能;所有起搏器都有这个功能,所以现在不带 P 这个字母了; M ,是代表频率、输出、灵敏度、方式等多项的程控, C 是通讯遥测的意思,目前所有的起搏器都具有这个功能,所以 M 和 C 也不再出现了; R 是频率调制,是起搏器能不能够自动的进行频率调制;如运动、需要代谢量增大时,它就会使起搏频率自动的加快;如果是在休息、睡眠,就会把起搏频率自动的减慢,更符合生理性的频率调节的功能;第五个字母,是抗快速心律失常的功能;目前由于导管消融的出现,抗心动过速的起搏器几乎没有了,在用的都是植入性的除颤器里,可以用抗心动过速的起搏功能来自动的终止快速的心律失常;所以第五个字母,现在在起搏器上已经几乎失去了他的意义;二、正常起搏心电图一正常起搏心电图首先前边要有刺激信号波,一个钉样的标记, 单腔的钉凸样的脉冲比较大;双腔的比较小;钉凸信号之后,起搏的是心房还是心室,这点是很重要;钉凸信号后跟着除极波与复极波;复极波是区别极化电位和除极波的重要标志;可以看到单极起搏和双极起搏的脉冲信号是不一样的;二起搏器心电图分析要点1 拿到一份起搏的心电图,首先要看起搏的心腔,是心房还是心室;2 根据 12 导联心电图,看起搏的部位,是右室的心尖部还是流出道,还是双室的起搏,还是单纯的左室的起搏;3 这个起搏的功能是否正常,有没有失夺获的;就是有脉冲信号发出来以后没有带动心腔的电激动;4 要注意看感知功能,感知功能是否正常,也就是每一次自身的电激动之后,他有没有感知到了,是否感知不足,或者是感知过度,还是根本就丧失了感知功能;5 要看起搏器对自身心律的反应;6 要注意起搏器的一些特殊的功能;三、起搏心电图的分类起搏心电图包括三大部分,正常起搏心电图、特殊起搏心电图和异常的起搏心电图;一正常起搏心电图正常起搏心电图里可以分为单腔起搏心电图,包括心室起搏 VOO 、 VVI 、 VVT 和心房起搏 AOO 、 AAI 、 AAT ;以及双腔起搏心电图,包括 VAT 、 VDD 、 DVI 、 DDI 、 DDD ;1. 心室起搏心电图VOO 是按照固定频率发放刺激脉冲,对自身 QRS 波不感知,即自身的 QRS 波不能抑制刺激脉冲的发放; VVI 是刺激脉冲之后出现起搏的 QRS 波,对自身 QRS 波感知,自身 QRS 波能抑制刺激脉冲的发放; VVT 是感知自身 QRS 波并触发脉冲发放,在每个自身 QRS 波上可见到刺激脉冲;这个病人心室起搏脉冲信号后,带动了心室波;又一次心室起搏,然后自身的 QRS 波来了,但是这时他完全没有感知到 QRS 波;下一个 QRS 波,他又没有感知到,又发放电脉冲;这时候碰到心室的不应期,所以他下一次没有起搏了,接着又一次心室的起搏;所以这是一个VOO 的起搏;这种情况容易在一次自身的 QRS 波之后,紧接着又发放了电脉冲刺激,刺激心室;如果正好打在心室的易损期里,就会导致室颤,病人发生死亡;上图是一个 VOO 起搏心电图;不管自身 QRS 波有没有,都是按期发放起搏的电脉冲;上图是 VVI 起搏心电图;感知到自身的心脏电活动之后,会抑制一次心脏的电脉冲;第一省电,第二安全,不会打在心室的易损期里,出现竞争性的心律失常;上图是 VVI 的起搏;不论自身的是自己正常的 QRS 波,还是一个室性的早搏,只要是自身来的 QRS 波,都会感知,都会抑制一次脉冲的发放;如果电极导线放到了右室的心尖部,这时起搏的图形是一个电轴左偏的,加上一个完全左束支阻滞的图形;如果放在右室流出道,这时会出现一个电轴不偏甚至右偏,加上一个完全左束支阻滞的一个图形,或者类左束支阻滞的图形;如果起搏的是左室,就会出现右束支阻滞的图形;上图是一个完全左束支阻滞的图形, AVL 和 I 导联主波向上,说明起自于右心室,II 、 III AVF 都向下,电轴左偏,提示是一个右室心尖部的起搏; VVI 65bpm ,右室心尖部起搏单极,电轴左偏, LBBB 图形,无自身 QRS 波;上图左束支阻滞加上电轴左偏,是右室心尖部的起搏; VVI 65bpm ,右室心尖部起搏双极,有自身 QRS 波;LBBB 形态改变,电轴正常, II 、 III 、 AVF 导联主波向上, I 导联主波向上, QRS 宽大畸形,这是右室流出道起搏游离壁;右室流出道起搏间隔部: LBBB 形态改变,电轴正常, II 、 III 、 AVF 导联主波向上, I 导联主波低平或主波向下, QRS 宽度较窄;左图是一个右束支阻滞的图形,起自于左心室,电轴右偏; 单纯左室起搏,RBBB ,电轴右偏, I 导联 S波为主;右图是双心室的起搏,有心房起搏,有心室起搏,心室起搏以后 QRS 波较窄, I导联主波向下;2 心房起搏心电图AOO 起搏是按照固定频率发放刺激脉冲,自身的 P波不能抑制刺激脉冲的发放; AAI 起搏是刺激脉冲之后出现起搏的 P 波,自身的 P 波能抑制刺激脉冲的发放; AAT 起搏是在每个自身 P 波上可见到刺激脉冲;上图是一个 AAI 起搏心电图;脉冲信号发生之后,起搏的都是心房波;自身心房波来了,他感知到了,所以抑制了一次电脉冲发放;后边又是心房起搏,然后又抑制了一次,又抑制一次,又抑制一次,又来了心房起搏;他具有心房的感知功能,感知到以后抑制一次电脉冲;上图是一个 AAT 起搏心电图, 在每个起搏器感知到的 P 波上可见到刺激脉冲; 感知到心房波之后,反而又触发了一次无效的电脉冲,他不省电,所以现在几乎已经被淘汰了;双腔起搏可以以多种的方式工作,包括:• VAT• VDD = VAT + VVI• DVI• DDI• DDD上图每一个心房波之后,经过固定的 AV 间期之后,发放一次电脉冲,电脉冲起搏的心室,这是 VAT 起搏心电图;实际是感知心房触发心室起搏;前边是一个自身的 QRS 波,后边没有 P 波,但是心室起搏了,又是心室起搏,所以这两跳是 VVI 的起搏;但后边又有了心房波,经过 PR 间期以后,脉冲发放,起搏了心室;前边是VVI ,后边是 VAT ,实际这是一个 VDD 的起搏;右图是 DVI 起搏心电图; 所谓的 DVI ,就是心房心室都可以起搏,但只有心室的感知,心室感知以后会抑制一次电脉冲的发放,那么可以心房起搏,也可以心室起搏 ; 如果心房起搏以后,感知到了一次心室波,就抑制心室的电脉冲发放;如果有心房波,在之前没有心房起搏;所以他感知不到,仍然会发放心房的电脉冲;这时心房就没有起搏;但是接下来还会发放心室的电脉冲;同样,如果心房波他没有感知到,他发放了一次心房的电脉冲,但是又落在心房不应期里,没有起搏了心房;这时这一跳心房波他没有感知到,但是他下传了心室;所以又有了自身的 QRS 波;这样他的心室起搏就被抑制一次;DVI 起搏顺序发放心房心室脉冲,自身的 R 波能抑制 V 脉冲发放,自身的 P 波不能抑制 A 脉冲发放;右图是 DDI 起搏心电图; DDI 起搏和 DDD 的区别在于后边没有触发的功能;尽管心房心室都有起搏功能、感知功能;但是感知到以后,只能抑制,不能触发,这种情况下,即便感知到了心房波,他也不触发心室的激动,只是按他原有的频率,该这个心室起搏就心室起搏了,这样的一个工作方式,就是所谓 DDI ;如果病人是一个慢性的房性心律失常病人,阵发性的房扑、房颤,安了双腔起搏器后,如果以 DDD 的方式来工作,那么他如果来一个快速的房性心律失常,就会触发快速的心室起搏下传,会导致病人的心悸,甚至导致心功能的损失;因此这时就可以给他程控上 DDI 的起搏;DDI 起搏顺序发放心房心室脉冲,自身的 R 波能抑制 V 脉冲发放,自身的 P 波可抑制 A 脉冲发放,但不会触发心室起搏;双腔起搏 DDD ,也叫万能性的起搏, 可有多种工作模式, 可以程控为 AOO 、 VOO 、AAI 、 VVI 、 AAT 、 VAT 、这个 VVT 、 DVI 、 DDI 、 DDD 等等,甚至 DOO 的工作方式;DDD 起搏器工作模式 1 ——心房感知心室起搏 AS/VPDDD 起搏器工作模式 2 ——心房起搏心室起搏 AP/VPDDD 起搏器工作模式 3 ——心房起搏,心室感知 AP/VSDDD 起搏器工作模式 4 ——心房感知,心室感知 AS/VS 二特殊起搏心电图特殊起搏方式常见的有滞后频率、传感器频率、上限频率行为文氏现象和2:1 阻滞以及安全起搏;1 滞后频率频率滞后,其实不是真正的滞后,他是一种保护性的反应,也就是说,在出现自身的心搏之后,起搏器会延长相应的逸搏间期;他通过频率的滞后功能,鼓励自身的心房或者心室电的激动;频率滞后,即在出现自身心率后,起搏器会延长相应的逸搏间期;上面这个图,心室起搏带动了心室,又一次心室起搏,带动了心室;这时自身的 QRS 波来了,来了之后,后边在抑波间期之内,没有自身的心室波,又发放心室起搏信号,带动了一次电激动;这种是没有频率滞后的起搏器;下边把频率滞后打开后,具有频率滞后功能了;前边两次心室起搏,后边自身 QRS 波来了之后,他会自动的延长抑波间期;如果实在还没有自身的来,再放脉冲一次起搏心室;因此,每一次自身的电激动之后,他都要等,要比起搏的抑波间期要长;这就是一个频率的滞后;2 传感器驱动频率目前有很多很多种的传感器;如能够感知运动的,包括压电晶体的传感器,通过一个压电晶体片,他在脉冲发生器里能够感知到肌肉的电活动给他的压力变化,然后他感知到你在运动,这时他就自动的把起搏频率按照我们设定的这种模式来逐渐的加快;还有一种是他感知到身体的重力加速度在变化,比如爬楼梯、上坡,重力加速度在变化,那么他的起搏频率自然的也会调快;再者,有些起搏器能够感知到经胸的肺阻抗,当我们在运动或情绪激动的时候,呼吸的频率加快,肺的含气量发生变化,经胸的肺阻抗就会发生一定的变化;他感知到我们经胸的肺阻抗的变化之后,就会根据我们对代谢的需求,来加快或者减慢起搏的频率,发生相应的反应;因此,植入起搏器以后,有可能这个起搏频率比我们设定的频率要快;发生这种情况的时候,要考虑两点;第一点,有可能他是发生了频率跟随;就是说自己窦房结的频率加快,而心室是跟着窦房结的频率,也在不停的加快,这样就发生了频率跟随;比如 VAT 的起搏,心室起搏,但是感知到心房波以后,触发一次心室的激动;当心房的频率加快的时候,心室频率自然的跟随加快;这就超出了我们所设定的心室的起搏的频率;第二种情况,要注意这个起搏器是不是打开了频率应答的功能,也就是频率适应的功能;打开这个功能后,他就会根据我们设定的情况,来感知到身体的运动,或者是感知到 QT 间期的变化、情绪的改变;这时起搏频率会相应的自动加快或减慢;这时起搏频率就要超出我们所设定的频率;这个频率叫传感器驱动的频率,或者叫传感器指示的频率;这个频率的加快,不属于异常现象;患者在活动中先出现 130bpm 跟踪心率,随后出现 135bpm 传感器驱动频率;3 文氏阻滞起搏器,相当于给病人安上了一个房室结;正常人的房室结,具有三大功能;第一是刺激起搏点;当窦房结发生了病变,不能够来带动整个心脏起搏,房室结首先冲出来,以40 ~ 60 次 / 分钟的频率来带动心脏的起搏;第二个功能是具有滤波的功能;也就是说,心房的频率再快,也不会 1:1 的全下传到心室;比如心房的频率到了 150 次 /分钟,就有可能出现房室的延迟;如果再快,到了 170 次 / 分钟,就可能出现了 2:1的下传,就是两次心房激动才给下传一次;这样就保护了心室; 文氏阻滞实际就是当窦性节律超过高限跟踪频率时, PV 会自动延长,以确保心室频率不会超过最大跟踪频率;起搏器具有文氏阻滞的功能;也就是他不跟随越来越快的心房频率、心室起搏,全都下传;他也有一个文氏性的下传,也有一个 2:1 的下传;这样能够保证起搏的心室频率不会超过最大的跟踪频率;当窦性节律进一步增快时,两个 P 波中有一个都会进入心房不应期,不能触发心室激动,房室按照 2:1 下传;4 交叉感知与心室安全起搏交叉感知是一个心腔感知另一个心腔的起搏刺激,它会导致脉冲发放抑制,但如果在交叉感知窗口发生交叉感知则发生心室安全起搏;由于心室不适当感知心房刺激脉冲,抑制了心室脉冲发放;交叉感知在心电图上表现,往往是只有 P 波,没有 QRS 波,表现为心脏的停搏,或者是安全起搏;实际在起搏器的设置上面,有一个 110ms 现象,也就是有一个突然缩短的房室间期;交叉感知原因主要有:程控参数不合适,心房输出过高 ,心房后心室空白期过短 ,心室感知度太大;绝缘层破裂,心房刺激被感知;导线移位,心房和心室电极相距过近,导线移至低位右心房靠近三尖瓣或右室流出道;心房感知不良;发生交叉感知后应降低心房输出电压、降低心室感知灵敏度、延长心室空白期、程控心室安全起搏;心室安全起搏表现为 AV 间期的突然的缩短;上图中可以见到一对特别短的电脉冲,为安全起搏;房室起搏,突然来了间距比较短的两个电脉冲,两个电脉冲之间的距离刚刚基本上是110ms 左右,所以又叫 110ms 现象,或者叫心室的安全起搏;5 噪声转换噪声转换是连续的不应期感知将引起以低限频率驱动的频率起搏; 噪声转换是起搏器的一个特殊的功能;主要目的是防止由于噪声干扰等导致起搏器的一个长间歇或不起搏;噪声转换的心电图特征,包括自体心律:多为室速或房颤引起的快心室率; R-R 间期短于心室不应期 VRP 出现不应期感知事件; V-V 间期:起搏信号总与前某个 R 波相距低限频率间期,且后一个 R 波一定落入前一个 R 波的起搏不应期中;三异常心电图1 感知故障感知不足 / 过度2 起搏故障完全 / 部分不起搏3 起搏器介导性心动过速 PMT4 自动模式转换 AMS。
