火灾自动报警系统培训资料幻灯片版

  • 格式：ppt
  • 大小：322.50 KB
  • 文档页数：35

下载文档原格式

  / 35

合集下载

火灾自动报警系统操作培训教材ppt课件

火灾自动报警系统操作培训教材ppt课件
控制中心报警系统 （一）
控制中心报警控制系统系统框图如图：
控制中心报警系统 （二）
火灾探测器
火灾事故照明
手 动 报警按钮
区域 报警 控制 器
集中 报警 控制 器
火灾探测器
手 动 报警按钮
区域 报警 控制 器
电源
１区
n区
消防 控制 设备
火灾警报装置
火警电话
火灾事故广播
电源
１区
n区
控制中心报警系统是由设置在消防控制室的消防控制设备、集中报警控制器、区域报警控制器和火灾探测器组成的火灾报警系统。该系统也可能是由设在消防控制室的消防控制设备、火灾报警控制器、区域显示器（或灯光显示装置）和火灾探测器等组成的功能复杂的火灾报警系统。 这里所指的消防控制设备主要是：火灾报警器的控制装置、火警电话、空调通风及防排烟、消防电梯等联动控制装置、火灾事故广播及固定灭火系统控制装置等。简言之，集中报警系统加联动消防控制设备就构成控制中心系统。
监视电流：
≤250；
报警电流：
≤2mA；
报警方式：
压碎玻璃
报警
火
警
J-SAP-3100
在
此
压
碎
玻
璃
指示灯
本身带有编码电路，通过二总线连接到报警控制器。
P+
L
报警总线
火
警
J-SAP-3100
在
此
压
碎
玻
璃
指示灯
火
警
J-SAP-3100
在
此
压
碎
玻
璃
指示灯
报警
报警
远动控制模块
全部置为无效
八位开关号码设置法

火灾自动报警系统培训PPT

火灾自动报警系统培训PPT
2、集中报警系统：由集中火灾报警控制器、区域火灾报警 控制器和火灾探测器等组成，或由火灾报警控制器、区域显示 器和火灾探测器等组成，功能较复杂的火灾自动报警系统。
3、控制中心报警系统：由消防控制室的消防控制设备、集 中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成， 或由消防控制室的消防控制设备、火灾报警控制器、区域显示 器和火灾探测器等组成，功能复杂的火灾自动报警系统。
消防工程概论
四、报警区域与探测区域 （一）报警区域的划分 1、报警区域：将火灾自动报警系统的警戒范围按防火 分区或楼层划分的单元。 2、报警区域的划分要求：应根据防火分区或楼层划分。 一个报警区域宜由一个或同层相邻几个防火分区组成。 （二）探测区域的划分 1、探测区域：将报警区域按探测火灾的部位划分的单 元。
消防工程概论
小结
一、火灾探测器定义 二、火灾探测器的分类 三、常用火灾探测器 四、火灾探测器的选择
火灾特点、房间高度和场所特点 五、点型火灾探测器的设置要求
消防工程概论
消防工程概论
7、火灾自动报警系统的发展阶段 （1）多线制开关量式火灾自动报警系统，第一代， 已淘汰； （2）总线制可寻址开关量式火灾自动报警系统，第 二代，二总线制正被大量采用； （3）模拟量式智能火灾自动报警系统，第三代，正 在推广。
消防工程概论
三、火灾自动报警系统的形式
1、区域报警系统：由区域火灾报警控制器和火灾探测器等 组成，或由火灾报警控制器和火灾探测器等组成，功能简单的 火灾自动报警系统。
消防工程概论
6、火灾自动报警系统的工作原理
安装在保护区的探测器不断地向所监视的现场 发出巡测信号，监视现场的烟雾、温度等，并不断反 馈给报警控制器，控制器将接收的信号与内存的正常 值比较。当发生火灾时，探测器发出的信号符合火灾 报警信号时，控制器发出声光报警，显示火灾区域的 地址编码，并打印报警时间、地址等，同时向火灾现 场和相邻区域发出声光报警，可同时输出控制信号， 启动有关自动消防设备。

火灾自动报警系统ppt课件

火灾自动报警系统ppt课件
按下自检键可对火灾报警控制器的音响器件面板上所有指示灯显示器进行检查火灾报警控制器的工作状态主要有正常监视状态火灾报警状态消音状态各类故障报警状态屏蔽状态等火灾报警控制器通过音响声调字符数字显示器或液晶显示器显示的文字信息点亮指示灯作为当前状态信息特性

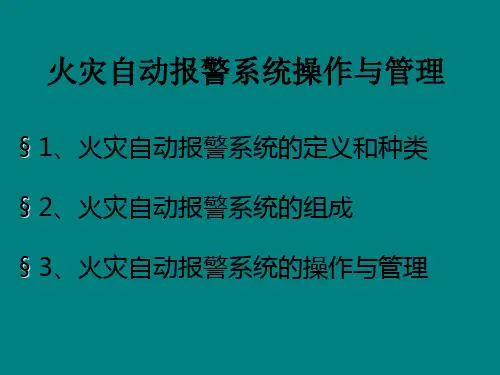

火灾自动报警系统操作与管理
§ 1、火灾自动报警系统的定义和种类 § 2、火灾自动报警系统的组成 § 3、火灾自动报警系统的操作与管理
自动消防设备等
3、控制中心报警系统
• 适用于设置两个及以上消防控制室的保护 对象，或已设置两个及以上集中报警系统 的保护对象。原理图如下：
集
集
中
中
报
报
警
警
系
系
统
统
二、火灾自动报警系统的组成
区域报警系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警 控制器等组成。系统中可包括消防控制室图形显示装置和指示楼层的区域显示器。
SUCCESS
THANK YOU
2019/8/26
1、消防控制室值班人员配备要求
（1）消防控制室必须实行每日专人24小时值班。 （2）每班不应少于2人，每班连续工作时间不宜超过8小时。 （3）值班人员应通过消防特有工种职业技能鉴定，持有初 级及以上等级证。 （4）值班人员应相对稳定，不能频繁更换。
1、火灾警报装置
声光讯响器
警铃
2、触发器件
在火灾自动报警系统中，自动或手动产生火灾报 警信号的器件称为触发器件，主要包括火灾探测器和手动报 警按钮。火灾探测器分成感温火灾探测器、感烟火灾探测器、 感光火灾探测器、可燃气体探测器、复合火灾探测器五种基 本类型。手动火灾报警按钮是手动产生火灾报警信号，启动 火灾自动报警系统的器件。

《消防报警系统培训》PPT课件

《消防报警系统培训》PPT课件

扑灭火灾。
11
•火灾自动报警系统的分类
有 没安 有才 。有
全 ， 无 安 全
1、区域火灾报警系统 2、集中火灾报警系统 3、控制中心火灾报警系统
按其防爆性能分类，可分为： （１）防爆型火灾报警控制器； （２）非防爆型火灾报警控制器。
12
•消防报警系统系统示意图
的安 源全 泉是 。稳
定 的 基 础 ， 胜 利
一 是 经 济 运 行 的
•火灾报警控制器
警卫室
GST5000型火灾报警控制器
主控室
GST200型火灾报警控制器
GST-DY-100型电源箱
24
•系统报警时应怎样处理？
习 • 如无火情发生任何人不得随意触动报警系统。
惯 • 系统报警后可先进行消音处理但实施人必须现
性 场核查是否发生火情，防止延误救援。
• 一般情况下，发生火灾后应当报警和救火 同时进行；
• 当发生火灾，现场只有一个人时，应该 一边呼救，一边进行处理，必须用最快的 方式报警，边跑边喊，以便取得群众的帮 助；
• 报警拨通“119”电话后，应沉着、准确地 讲清起火单位、地点、起火部位、燃烧物 是什么、火势大小、报警人姓名、电话等。
息
相
关 26
• 有关资料统计表明：凡是安装了火灾自动报警系统的场所，发生了 火灾一般都能及早报警，不会酿成重大火灾。
10
•火灾自动报警系统组成
效安
益全
火灾自动报警系统，一般由火灾探测器、
。 就 区域报警器和集中报警器组成；
是
火灾探测器是探测火灾的仪器，由于在
最 火灾发生的阶段，将伴随产生烟雾、高温和 大 火光。这些烟、热和光可以通过探测器转变 的 为电信号报警或使自动灭火系统启动，及时

火灾自动报警系统精品PPT课件

火灾自动报警系统精品PPT课件

第二节 火灾探测器
【学习目标】 1、能够正确识别火灾探测器。 2、能够正确指出火灾探测器的结构组成。
3、能够正确分析火灾探测器的工作原理。
【学习内容】
火灾探测器是组成火灾自动报警系统的重要组件， 它的作用是监视被保护区域有无火灾发生。一旦 发现火情，就将火灾的特征物理量，如温度、烟 雾浓度、辐射光强度等转换成电信号，向火灾报 警控制器发送报警信号。对于易燃易爆场所，火 灾探测器主要探测其周围空间的可燃气体浓度，
四、感烟火灾探测器 (一)离子感烟火灾探测器 根据这种火灾探测器内电离室的结构形式，离子
感烟火灾探测器可以分为双源离子感烟火灾探测 器和单源离子感烟火灾探测器。 1、基本结构
离子感烟火灾探测器由电离室、外壳及电路组成。
（1）电离室
电离室内有放射源、极板及固定部件。
①放射源采用镅241(Am241)的α射线源，其放射 性活度一般小于10μCi，其性能和安全指标都可 满足要求。
当有火灾发生时，烟雾粒子进入电离室后，被电 离部分(区域)的正离子和负离子被吸附到烟雾粒 子上，使正、负离子相互中和的几率增加，从而 将烟雾粒子的浓度大小以离子电流变化量的形式 表示出来，实现对火灾的检测。
（2）外壳
离子感烟探测器的外壳构成探测器的形状，起着 保护内部结构的作用，外壳的结构还对外界气流 进入电离室的速度起主要作用，影响电离室的性 能。
(二）工作电压和允差
工作电压是指火灾探测器处于工作状态时所需供 给的电源电压，目前火灾探测器的工作电压一般 为DC24V、DC12V。
允差是指火灾探测器工作电压的允许波动范围， 按国家标准规定，允差为额定工作电压的-15%～ +10%，允差值越大越好。
（三）响应阈值和灵敏度

火灾自动报警系统 ppt课件

火灾自动报警系统 ppt课件
2、线型火灾探测器： 警戒范围为空间某一连线周围，即对空间某一
连线周围附近的火灾产生的物理和化学参量变化作 出响应的探测器。如红外光束探测器用来探测发射 设备与接收器之间的火情。
6
电消子防线 路
3、区域型火灾探测器:
近年来研究推出的吸气式感烟探测系统是利用 吸气扇通过空气取样管道和取样孔从保护区域提取 空气样品，空气样品通过一个高灵敏度的精确探测 器对其进行分析，对保护区域的火灾产生的物理和 化学参量变化作出响应的探测器。
13
电消子防线 路
电源
暗箱
开关元件
脉冲信号
发光二极管
. .
. .. .
. .
.
光学透镜
输出控制 放大电路
光敏二极管
遮光型光电感烟探测器
14
电消子防线 路
1、减光式光电感烟探测原理：
15
电消子防线 路
2、射光式光电感烟火灾探测原理：
16
电消子防线 路
（三）、感温式火灾探测器：
感温式火灾探测器是对警戒范围中火灾热量（温 度），即环境气流的异常高温或（和）升温速率作出 响应的探测器。
4
电消子防线 路
一、火灾探测器类型
火灾发生时，会产生出烟雾、高温、火光及可燃 性气体等理化现象，火灾探测器按其探测火灾不同 的理化现象而分为四大类：
5
电消子防线 路
按探测器结构:点型和线型
1、点型火灾探测器： 警戒范围为空间某一点周围，即对探测器所在位
置周围的火灾产生的物理和化学参量变化作出响应的 探测器。
＋
－
触点
气室
泄漏孔
感热外罩
波纹片
20
电消子防线 路
3、差定温式探测器：

火灾自动报警及联动控制培训课件[可修改版ppt]

火灾自动报警及联动控制培训课件[可修改版ppt]

1原1理火火灾灾自动自动作报动原警报理控警制控系制统系的统组成的及组动成作及
（12）新风机组
楼外新鲜空气由机组吸 入，经过温度增减调节和加 湿处理后，通过送风风道送 到各个房间。
1原1理火火灾灾自动自动作报动原警报理控警制控系制统系的统组成的及组动成作及
（13）空调机组
少量的楼外 新鲜空气和大量 的室内回风由机 组吸入，经过温 度增减调节和加 湿处理后，通过 送风风道送到各 个房间。
1原1理火火灾灾自动自动作报动原警报理控警制控系制统系的统组成的及组动成作及
（14）防火阀
防火阀安装于空调风 管回风口，当出现火情时关 闭防火阀能阻断风管，起到 两个作用：
1.不往火灾现场输 送空气，避免助燃；
2.阻止火源从风管 往其它地方扩散。
1原1理火火灾灾自动自动作报动原警报理控警制控系制统系的统组成的及组动成作及
1原1理火火灾灾自动自动作报动原警报理控警制控系制统系的统组成的及组动成作及
（9）排烟阀
在通风管上设排 烟阀，平时关闭排烟 阀，火灾时打开着火 区的排烟阀.
1原1理火火灾灾自动自动作报动原警报理控警制控系制统系的统组成的及组动成作及
（10）正压送风机
火灾时人员逃生通 道应是楼梯间。因此， 保持楼梯间的正压使烟 火不得入内就十分重要 了。
特点：手动火灾报警按钮 比探头报警更紧急，一般 不需要确认。因此，手动 报警按钮要求更可靠、更 确切，处理火灾要求更快。
1 火灾自动报警控制系统的组成及 动作原理
（4）消火栓按钮 消火栓按钮安装在消火栓
箱中。当发现火情必须使用消火 栓的情况下，手动按下按钮，向 消防中心送出报警信号，在主机 设置在自动时，将直接启动消火 栓泵。
③ 自动监视系统的正确运行和对特 定故障给出声光报警。

火灾自动报警系统培训PPT课件

火灾自动报警系统培训PPT课件

GST-TS-Z01A GST-TS-Z01B
消防电话总机
TL1 GST-LD-8312 消防电话插孔
TL2 (N)
终端电阻
(N≤100)
消防电话二总线
TL1 GST-LD-8312 消防电话插孔
TL2 (N)
终端电阻
(N≤100)
消防控制室设置消防专用电话总机； 消防水泵房、发电机房、等经常有人值班的机房设置消防专用电话分机； 设有手动火灾报警按钮宜选用带有电话插孔的手动火灾报警按钮。
(1)
GST-TS-100A 消防电话分机
D1 D2 Z1 Z2
GST-LD-8304 消防电话接口(M-1) L1 L2 TL1 TL2
(M≤512)
D1 D2 Z1 Z2 GST-LD-8304 消防电话接口(M) L1 L2 电话插孔
TL1 GST-LD-8312
消防电话插孔
TL2
(1)
GST-TS-100A 消防电话分机
4.消防水系统--信号蝶阀、水流指示器
信号蝶阀：安装在楼层水平干管水流指示器前端，当信号蝶阀关闭，通过GST-LD8300输入模块给消防联动控制器一个监视信号（叫信号蝶阀），提示这个楼层消防 喷淋系统是无水状态，应快速维修。 水流指示器：安装在主供水管或横杆水管上，当管道内水流动输出一个闭合信号给 GST-LD-8300模块，传至消防联动控制器，启动消防水泵。 接线方式同压力开关。
3.消防联动控制系统--消防电话系统
系统图
Z2
控制器
Z1 G
+24V
D1 D2 Z1 Z2 GST-LD-8304 消防电话接口(1) L1 L2 TL1 TL2
D1 D2 Z1 Z2 GST-LD-8304 消防电话接口(2) L1 L2 电话插孔

火灾自动报警系统 ppt课件

火灾自动报警系统 ppt课件

ppt课件
20
一、火灾自动报警系统总述 二、火灾自动报警系统的形式 三、消防控制室

四、火灾自动报警系统线路敷设 五、消防联动控制
ppt课件
21
四、火灾自动报警系统线路选择
1、火灾自动报警系统保护对象分级为特级的建筑物，其消防设备供电干线及
分支干线，应采用矿物绝缘电缆。
2、火灾自动报警系统保护对象分级为一级的建筑物，其消防设备供电干线及 分支干线，宜采用矿物绝缘电缆；当线路的敷设保护措施符合防火要求时，可采 用有机绝缘耐火类电缆。 3、火灾自动报警系统保护对象分级为二级的建筑物，其消防设备供电干线及 分支干线，应采用有机绝缘耐火类电缆。 4、消防设备的分支线路和控制线路，宜选用与消防供电干线或分支干线耐火 等级降一类的电线或电缆。
设备。 2、消防控制室应设有用于火灾报警的外线电话。 3、消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用 说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件 资料。
ppt课件
15
三、消防控制室内设备的布置
1、设备面盘前的操作距离，单列布置时不应小于1.5m，双列布置时不应小于 2m。
ppt课件
11
二、火灾自动报警系统的形式
3、控制中心报警系统 ①有两个及以上消防控制室时，应确定一个主消防控制室。 ②主消防控制室应能显示所有火灾报警信号和联动控制状态信号，并应能控制 重要的消防设备；各分消防控制室内消防设备之间可互相传输、显示状态信息， 但不应互相控制。
这里重要的消防设备一般指
共用的消防设备，如多栋建筑共
用的消防水泵设备，应由主消防 控制。对于仅供建筑单体使用的 消防设备，如消防风机设备，应 由该建筑内消防控制室控制。

火灾自动报警系统消防系统知识培训PPT课件

火灾自动报警系统消防系统知识培训PPT课件
3
2、火灾事故的特点： 严重性：火灾易造成重顺利进行，有时火灾与爆炸同时发生， 损失更为惨重。
复杂性：发生火灾的原因往往比较复杂，主要表 现在着火源众多、可燃物广泛、灾后事故调查和鉴定 环境破坏严重等。此外，由于建筑物结构和复杂性和 多种可然物的混杂也给灭火和调查分析带来很多困难。
9
（1）火灾探测器 火灾探测器是火灾自动报警系统的传感部分，它能
自动发出火灾报警信号，向报警器发出现场火灾状态 的信号装置。安装在现场，可形象的称之为“消防哨 兵”，起到实时监视的作用，火灾探测器是自动触发 装置。 （2）手动报警按钮 手动报警按钮也是向报警器报告所发生火情的设备， 只不过探测器是自动报警而它是手动报警而已，其准 确性更高。手动报警按钮是手动触发装置。
12
3、联动系统 包括火灾事故照明和疏散指示标志、消防专用通讯 系统及报排烟设施等。作用是为保证火灾时人员较好 地疏散、减少伤亡。
消防系统的主要功能是：自动捕捉火灾探测区域内 火灾发生时的烟雾或热气，从而发出声光报警并控制 自动灭火系统，同时联动其它设备的输出触点，控制 事故照明及疏散指示、事故广播及通讯、消防给水和 防排烟设施，以实现监测、报警和灭火的自动化。
10
（3）火灾报警控制器 它是消防系统的重要组成部分，它的完美与先进是现代化建 筑消防系统的重要标志。当发生火情时，它能发出声或光报警。 可向探测器供电。其功能有： 能接收探测信号并转换成声、光报警信号，指示着火部位和 记录报警信息。 可通过火警发送装置启动火灾报警信号或通过自动消防灭火 控制装置启动自动灭火设备和消防联动控制设备。 自动地监控系统的正确运行和对故障给出声当报警。 火灾报警控制器接收火灾探测器及手动报警按钮送来的火警 信号，经过运算处理后认定火灾，输出指令信号。一方面启动 火灾报警装置，如声光报警；另一方面启动灭火及联动装置， 用以驱动各种灭火设备及防排烟设备等；另外还能启动自动记 录设备，记下火灾状况，以备事后查询。

火灾自动报警系统专业培训 PPT课件

火灾自动报警系统专业培训 PPT课件

目录 CONTENTS
继电器原理图
3
分励脱扣器原理图
4
5
1、什么是火灾自动报警系统
火灾自动报警系统是人们为了及早发 现和通报火灾，并及时采取有效措施控制 和扑灭火灾而设置在建筑物中或其他场所 的一种自动消防设施。
2、火灾自动报警系统作用
火灾自动报警及消防联动控制系统的主要作用是及早预报 初期火灾或可能引起着火的信息，为将火灾扼制在发生之前 或消灭在萌芽状态或为人员及时疏散提供情报，是预防火灾 和把火灾损失降低到最低程度的重要设施。具体作用如下： （1）自动监测作用。①自动探测被保护区的异常温度或气味
2）斜屋面倾角不大于45°时，探测器 可以直接贴合斜屋面安装；当倾角大于45°时，应 增加木台调至水平安装。（见GB50116-2013条文说明6.2.11条）
3）在面层为乳胶漆喷涂的顶板或吊顶上提前安装探测器底座时，应做好底座上金属触点 的保护，避免触点受到污染导致接触不良。（水晶头）
4）吊顶上安装的探测器建议不在顶板接线盒内并线，吊顶下并接方便检修调试。特别在 走廊空间小、顶部风管水管桥架密布的区域更应注意。
....
线缆
报警主机
1.落地主机 2.壁挂主机 3.琴台式主机 4.联动程序 5.多线盘 6.总线盘 8.广播盘 9.功放 10.电话盘 11.电源盘 12.CRT接口卡 13.火灾显示盘接口卡 14.回路板 15.控制器组网 16.自备电池
.....
线缆
输出动作
（需要24V电源）
1.消防/背景广播 2.声光报警器 3.火灾显示盘 4.非消防负荷强切 5.应急照明灯具强启 6.电梯联动归底 7.排烟/加压送风口 8.防排烟/正压风机 9.预作用阀 10.消火栓/自动喷淋泵 11.防火卷帘门 12.挡烟锤壁/水幕系统 13.门禁、停车场栏杆打开 14.防火门监控 15.集中型智能疏散指示灯 16.气体灭火控制器 17.CRT

火灾自动报警系统PPT课件

火灾自动报警系统PPT课件

1）集中报警系统中可以有二台及以上火灾报警控 制器和消防联动控制器，但是只能设置或必须指定
其中的一台控制器，具有集中报警功能和集中控制
功能，其余控制器只作为附属设备。
2）对于水泵、风机等消防设施的专线手动控制必 须由起集中控制作用的控制器实现；对于水泵、风
机、电动排烟阀、挡烟垂壁等自动消防设施的总线 联动控制，可根据实际情况由其他相应的控制器实
现。
.
13
控制中心报警系统的组成
➢1）设置了两个及以上消防控制室； ➢2）设置了两个及以上集中报警系统。
.
14
控制中心系统的组成示意图
.
15
控制中心系统的组成示意图
.
16
控制中心报警系统消防控制室的设计要求
➢1）设置两个及以上消防控制室时，应确定一 个主消防控制室；
➢2）主消防控制室应能显示所有火灾报警信号 和联动控制状态信号，并应能控制重要的消防 设备；
➢2 任一台消防联动控制器地址总数或火灾报警控制 器（联动型）所控制的各类模块总数不应超过1600， 每一联动总线回路连结设备的总数不宜超过100，且
应留有不少于额定容量10％的余量。
.
23
控制器控制范围的设定
➢高度超过100米的建筑，除消防控制室 内设置的控制器外，每台控制器直接控 制的火灾探测器、手动火灾报警按钮和 模块等设备不应跨越避难层。
火灾自动报警系统
.
1
火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消 防联动控制、电气火灾监控系统和可燃气体 探测报警系统等的部分或全部组成。
电气火灾监控系统和可燃气体探测报警 系统又被称为火灾预警探测报警。
.
2
火灾探测报警系统
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

CM
MM
CM
CM
FW
SMO
SMF
CM
MM
MM
MV
FW
CM
CM
CM
SMD
SMF
CM
MM
CM
MM
CM
FW
SMO SMD
SMF
火灾报警控制器 联动控制器 消防专用电话主机 消防电源
~
火灾自动报警系统培训资料幻灯片版
（二）系统形式的选择和设计要求 1.确定系统形式
火灾自动报警系统的基本应用形式有三种：区域报警系统、集中报警 系统和控制中心报警系统。
火灾自动报警系统培训资料幻灯片版
二 火灾自动报警系统组成
火灾自动报警系统由触发装置、火灾报警装置、 火灾警报装置、电源及其有其他辅助控制功能的 联动装置组成。
（一）触发装置：火灾探测器，手动报警按钮 火灾探测器是火灾自动报警系统的重要组成部分，是整个 系统性能好坏的关键。手动报警按钮是手动方式产生火灾 报警信号的器件，也是火灾自动报警系统中不可缺少的组 成部分之一。 火灾探测器的种类很多，按性能可分为感烟探测器、感温 探测器、火焰探测器和可燃气体探测器。
火灾自动报警系统培训资料幻灯片版
（五）电源 火灾自动报警系统属于消防用电设备，应设有主电源和直 流备用电源。其主电源应当采用消防电源，备用电源一般 采用蓄电池组。
火灾自动报警系统培训资料幻灯片版
二 火灾自动报警系统原理
XM
EX
S
S
XM
S
XM
EX
S
S
XM
S
CM
MM
MM
CM
CM
MM
MV
FW
SMD
PS
火灾自动报警系统培训资料幻灯片版
4.可燃气体探测器
可燃气体探测器是探测保护对象空间可燃气体浓度大小的一种传感器。 这种探测器使用气敏元件制作的，本身具有防爆性能，主要应用于液 化石油气、城市煤气、天然气、石油化工生产、油库等爆炸危险场所。 这种探测器能使空间可燃气体含量在爆炸下限以下就发出信号报警， 以便事先采取有效的防火防爆措施，避免事故的发生。
火灾自动报警系统
火灾自动报警系统培训资料幻灯片版
目录
一 火灾自动报警系统简介 二 系统组成 三 系统原理及设计 四 消防联动 1. 五 系统施工 2. 六 系统调试 3. 七 系统维护及保养
火灾自动报警系统培训资料幻灯片版
一 火灾自动报警系统简介
火灾自动报警系统是在保 护对象发生火灾的情况下 自动探测、显示发出火灾 警报的装置。它广泛应用 于现代化工厂、物资仓库、 高层建筑、计算中心等建 筑物内，对保证人民的生 命和财产安全起着巨大作 用。
（1）区域报警系统
由区域火灾报警控制器和火灾探测器等组成，或由火灾报警控制器和 火灾探测器等组成，功能简单的火灾自动报警系统，适用于较小范围 的保护。
（2）集中警系统
由集中火灾报警控制器、区域火灾报警控制器和火灾探测器等组成， 或由火灾报警控制器、区域显示器（重复显示器、楼层显示盘）和火 灾探测器等组成，功能较复杂的火灾自动报警系统称为集中报警系统。 适用于较大范围多个区域的保护。
火灾自动报警系统培训资料幻灯片版
（四）消防联动控制设备
在火灾自动报警系统中，当接受到来自触发器件的火灾信号后，能自 动或手动启动相关消防设备并显示其工作状态的设备，称为消防联动 控制设备。一般由下列部分或全部控制装置组成：
➢ 火灾报警联动一体机 ➢ 自动灭火系统的控制装置 ➢ 室内消火栓系统的控制装置 ➢ 防烟、排烟系统及空调通风系统的控制装置 ➢ 常开防火门、防火卷帘的控制装置 ➢ 电梯迫降控制装置 ➢ 火灾应急广播的控制装置 ➢ 火灾警报装置的控制装置 ➢ 火灾应急照明与疏散指示标志的控制装置
火灾自动报警系统培训资料幻灯片版
3.火焰探测器
利用火焰发出的红外、紫外光探测火灾的传感器称为火焰探测器。分 为红外线探测器和紫外线探测器。 红外线探测器一般用硫化铝、硫化镉等制成的光导电池感应火灾放出 的红外线，从而发出电信号报警；紫外线探测器是用紫外光敏电子管 接收火焰放出的紫外线，发出火灾报警信号。这种探测器受环境影响 小，对火焰反应快，主要用于燃烧速度较快的油类和化学危险物品的 场所，不适用于阴燃火灾的探测。
火灾自动报警系统培训资料幻灯片版
1.感烟探测器
利用着火时产生的烟雾探测火灾的传感器称为感烟探测器。这是应用 最为广泛的火灾探测器，分为离子感烟和光电感烟两种。
离子感烟探测器是根据烟雾能遮挡镅元素放射出的α射线的原理制作的。 光电感烟探测器是火灾产生的烟雾遮挡可见光或红外光从而发出电信 号的一种探测器。感烟探测器主要应用于低粉尘环境，如：电子计算 机房、通讯机房、宾馆、办公楼等，而不使用于湿度大、有灰尘或水 蒸气、风速大的场所，也不适用于有腐蚀性气体和工艺过程中产生烟 的场所。
2.火灾显示盘（又称复示盘或楼 层显示器） 接收火灾报警控制器发出的信 号，显示发出火警部位或区域， 通常设置于经常有人员存在或 活动而没有设置火灾报警控制 器的现场区域。
火灾自动报警系统培训资料幻灯片版
（三）火灾警报装置：声光报警器，警铃
在火灾自动报警系统中，用以 发出区别于环境声、光的火灾 警报信号的装置称为火灾警报 装置。声光报警器就是一种最 基本的火灾警报装置，它以声、 光方式向报警区域发出火灾警 报信号，以提醒人们展开安全 疏散、灭火救灾等行动。
火灾自动报警系统培训资料幻灯片版
（二）火灾报警装置：火灾报警控制器，火灾显示盘
1.火灾报警控制器 在火灾自动报警系统中，火灾 报警控制器用以接收、显示和 传递火灾报警信号，并能发出 控制信号和具有其他辅助功能。 它担负着为火灾探测器等外设 提供稳定的工作电源，监视外 设及系统自身的工作状态，接 受、转换、处理火灾探测器输 出的报警信号，进行声光报警， 指示报警的具体部位及时间， 同时执行相应的辅助控制等诸 多任务，是火灾报警系统中的 核心组成部分。 火灾自动报警系统培训资料幻灯片版
火灾自动报警系统培训资料幻灯片版
2.感温探测器
利用着火时产生的温度探测火灾的传感器称为感温探测器。分为差温、 定温和差定温三种。 差温探测器是在发生火灾时温升速率达到一定值而报警；定温探测器 是利用低熔点合金达到一定温度后而报警；差定温探测器则是前两种 的组合。感温探测器宜适用于感烟探测器不能应用的湿度大、有粉尘、 和蒸气及正常情况下有少量烟雾的场所，如发电机房、汽车库、吸烟 室、厨房、锅炉房等建筑物内。感温探测器不适用于阴燃火灾的场所。
