单片机串口通信程序欧阳家百（2021.03.07）#include <reg52.h> #include<intrins.h>#include <stdio.h>#include<math.h>#define uchar unsigned char #define uint unsigned intsbit Key1 = P2^3;sbit Key2 = P2^2;sbit Key3 = P2^1;sbit Key4 = P2^0;sbit BELL = P3^6;sbit CONNECT = P3^7;unsigned int Key1_flag = 0;unsigned int Key2_flag = 0;unsignedint Key3_flag = 0;unsigned int Key4_flag = 0;unsigned charb;unsigned char codeNum[21]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80, 0x90,0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00, 0x10,0x89}; unsigned char code Disdigit[4] ={0x7F,0xBF,0xDF,0xEF};unsigned char Disbuf[4];void delayms(uint t){ uint i; while(t--) { /* 对于11.0592M时钟，约延时1ms */ for (i=0;i<125;i++) {} }}//-----------------------------------------------------void SendData(uchar Dat){uchar i=0;SBUF = Dat;while(1) { if(TI) { TI=0; break; } } }void ScanKey(){ if(Key1 == 0) { delayms(100); if(Key1 == 0) { Key1_flag = 1; Key2_flag = 0; Key3_flag =0; Key4_flag = 0; Key1 = 1; } else; } if(Key2 ==0) { delayms(100); if(Key2 == 0) { Key2_flag =1; Key1_flag = 0; Key3_flag = 0; Key4_flag = 0; Key2 = 1; } else; } if(Key3 == 0) { delayms(50); if(Key3 ==0) { Key3_flag = 1; Key1_flag = 0; Key2_flag =0; Key4_flag = 0; Key3 = 1; } else; } if(Key4 ==0) { delayms(50); if(Key4 == 0) { Key4_flag =1; Key1_flag = 0; Key2_flag = 0; Key3_flag = 0; Key4 = 1; } else; } else; }void KeyProc(){ if(Key1_flag) { TR1 = 1; SendData(0x55); Key1_flag = 0; } elseif(Key2_flag) { TR1 = 1; SendData(0x11); Key2_flag = 0; } else if(Key3_flag) { P1=0xff; BELL = 0; CONNECT = 1; Key3_flag = 0; } else if(Key4_flag) { CONNECT = 0; BELL = 1; Key4_flag = 0; } else; }void Initdisplay(void){Disbuf[0] = 1;Disbuf[1] = 2;Disbuf[2] =3;Disbuf[3] = 4;}void Display() //显示{unsigned int i = 0;unsigned inttemp,count; temp = Disdigit[count]; P2 =temp; temp = Disbuf[count]; temp = Num[temp]; P0=temp; count++; if (count==4) count=0; } void time0() interrupt 1 using 2{ Display(); TH0 = (65535 -2000)/256; TL0 = (65535 - 2000)%256;} voidmain(){Initdisplay();TMOD = 0x21;TH0 = (65535 - 2000)/256;TL0 = (65535 - 2000)%256;TR0 = 1;ET0 = 1; TH1 = 0xFD; //11.0592MTL1 = 0xFD;PCON&=0x80;TR1 = 1;ET1 = 1;SCON = 0x40; //串口方式REN = 1; PT1 = 0;PT0 = 1;EA = 1;while(1) { ScanKey(); KeyProc(); if(RI) { Disbuf[0] = 0; Disbuf[1] = 20; Disbuf[2] = SBUF>>4; Disbuf[3] =SBUF&0x0f; RI = 0; } else; }}。
51单片机串口通信实例一、原理简介51 单片机内部有一个全双工串行接口。
什么叫全双工串口呢?一般来说，只能接受或只能发送的称为单工串行;既可接收又可发送，但不能同时进行的称为半双工;能同时接收和发送的串行口称为全双工串行口。
串行通信是指数据一位一位地按顺序传送的通信方式，其突出优点是只需一根传输线，可大大降低硬件成本，适合远距离通信。
其缺点是传输速度较低。
与之前一样，首先我们来了解单片机串口相关的寄存器。
SBUF 寄存器：它是两个在物理上独立的接收、发送缓冲器，可同时发送、接收数据，可通过指令对SBUF 的读写来区别是对接收缓冲器的操作还是对发送缓冲器的操作。
从而控制外部两条独立的收发信号线RXD(P3.0)、TXD(P3.1)，同时发送、接收数据，实现全双工。
串行口控制寄存器SCON(见表1) 。
表1 SCON寄存器表中各位(从左至右为从高位到低位)含义如下。
SM0 和SM1 ：串行口工作方式控制位，其定义如表2 所示。
经验分享：学习单片机重要的是实践，所以开发板是很重要，给大家推荐些淘宝上信誉良好并且软硬件及小零件等、售前售后服务良好的皇冠级金钻店铺给大家，在硬件购买上少走弯路。
按住Ctrl键单击即可：慧净电子单片机（一皇冠）【天津商盟】天津锐志（电子）单片机经营部（两皇冠）金沙滩工作室（5钻）深圳育松电子元件，模块，传感器，批发部:淘宝最全最平价（5皇冠）志宏电子（4钻）表2 串行口工作方式控制位其中，fOSC 为单片机的时钟频率;波特率指串行口每秒钟发送(或接收)的位数。
SM2 ：多机通信控制位。
该仅用于方式2 和方式3 的多机通信。
其中发送机SM2 = 1(需要程序控制设置)。
接收机的串行口工作于方式2 或3，SM2=1 时，只有当接收到第9 位数据(RB8)为1 时，才把接收到的前8 位数据送入SBUF，且置位RI 发出中断申请引发串行接收中断，否则会将接受到的数据放弃。
当SM2=0 时，就不管第位数据是0 还是1，都将数据送入SBUF，并置位RI 发出中断申请。
51单片机双机串行通信设计51单片机是一款广泛应用于嵌入式系统中的微控制器，具有高性能和低功耗的特点。
在一些场景中，需要使用51单片机之间进行双机串行通信，以实现数据传输和协同工作。
本文将介绍51单片机双机串行通信的设计，包括硬件连接和软件编程。
一、硬件连接1.串行通信口选择：51单片机具有多个串行通信口，如UART、SPI 和I2C等。
在双机串行通信中，可以选择其中一个串行通信口作为数据传输的接口。
一般来说，UART是最常用的串行通信口之一，因为它的硬件接口简单且易于使用。
2.引脚连接：选定UART口作为串行通信口后，需要将两个单片机之间的TX（发送）和RX（接收）引脚相连。
具体的引脚连接方式取决于所使用的单片机和外设，但一般原则上是将两个单片机的TX和RX引脚交叉连接。
二、软件编程1.串行通信初始化：首先需要通过软件编程来初始化串行通信口。
在51单片机中，可以通过设置相应的寄存器来配置波特率和其他参数。
具体的初始化代码可以使用C语言编写，并根据所使用的开发工具进行相应的配置。
2.发送数据：发送数据时，可以通过写入相应的寄存器来传输数据。
在51单片机中，通过将数据写入UART的发送寄存器，即可将数据发送出去。
发送数据的代码通常包括以下几个步骤：(1)设置发送寄存器；(2)等待数据发送完成；(3)清除数据发送完成标志位。
3.接收数据：接收数据时，需要通过读取相应的寄存器来获取接收到的数据。
在51单片机中，可以通过读取UART的接收寄存器，即可获取到接收到的数据。
接收数据的代码通常包括以下几个步骤：(1)等待数据接收完成；(2)读取接收寄存器中的数据；(3)清除数据接收完成标志位。
4.数据处理：接收到数据后，可以进行相应的数据处理。
根据具体的应用场景，可以对接收到的数据进行解析、计算或其他操作。
数据处理的代码可以根据具体的需求进行编写。
5.中断服务程序：在双机串行通信中，使用中断可以提高通信的效率。
51单片机串口通信(相关例程) 51单片机串口通信(相关例程)一、简介51单片机是一种常用的微控制器，它具有体积小、功耗低、易于编程等特点，被广泛应用于各种电子设备和嵌入式系统中。
串口通信是51单片机的常见应用之一，通过串口通信，可以使单片机与其他外部设备进行数据交互和通信。
本文将介绍51单片机串口通信的相关例程，并提供一些实用的编程代码。
二、串口通信基础知识1. 串口通信原理串口通信是通过串行数据传输的方式，在数据传输过程中，将信息分为一个个字节进行传输。
在51单片机中，常用的串口通信标准包括RS232、RS485等。
其中，RS232是一种常用的串口标准，具有常见的DB-9或DB-25连接器。
2. 串口通信参数在进行串口通信时，需要设置一些参数，如波特率、数据位、停止位和校验位等。
波特率表示在单位时间内传输的比特数，常见的波特率有9600、115200等。
数据位表示每个数据字节中的位数，一般为8位。
停止位表示停止数据传输的时间，常用的停止位有1位和2位。
校验位用于数据传输的错误检测和纠正。
三、串口通信例程介绍下面是几个常见的51单片机串口通信的例程，提供给读者参考和学习：1. 串口发送数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendChar(unsigned char dat){SBUF = dat; // 发送数据while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志}void main(){UART_Init(); // 初始化串口while (1){UART_SendChar('A'); // 发送字母A}}```2. 串口接收数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_Recv(){unsigned char dat;if (RI) // 检测是否接收到数据{dat = SBUF; // 读取接收到的数据 RI = 0; // 清除接收中断标志// 处理接收到的数据}}void main(){UART_Init(); // 初始化串口EA = 1; // 允许中断ES = 1; // 允许串口中断while (1)// 主循环处理其他任务}}```3. 串口发送字符串```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendString(unsigned char *str){while (*str != '\0')SBUF = *str; // 逐个发送字符while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志str++; // 指针指向下一个字符}}void main(){UART_Init(); // 初始化串口while (1){UART_SendString("Hello, World!"); // 发送字符串}}```四、总结本文介绍了51单片机串口通信的基础知识和相关编程例程，包括串口发送数据、串口接收数据和串口发送字符串。

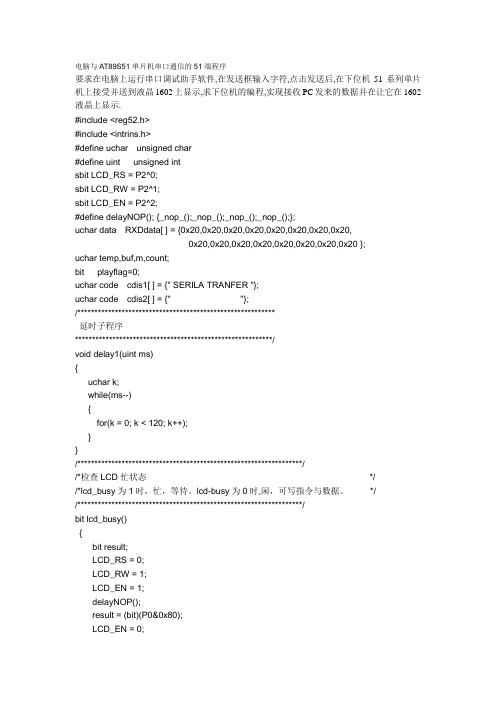

电脑与AT89S51单片机串口通信的51端程序要求在电脑上运行串口调试助手软件,在发送框输入字符,点击发送后,在下位机51系列单片机上接受并送到液晶1602上显示,求下位机的编程,实现接收PC发来的数据并在让它在1602液晶上显示.#include <reg52.h>#include <intrins.h>#define uchar unsigned char#define uint unsigned intsbit LCD_RS = P2^0;sbit LCD_RW = P2^1;sbit LCD_EN = P2^2;#define delayNOP(); {_nop_();_nop_();_nop_();_nop_();};uchar data RXDdata[ ] = {0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20,0x20 };uchar temp,buf,m,count;bit playflag=0;uchar code cdis1[ ] = {" SERILA TRANFER "};uchar code cdis2[ ] = {" "};/**********************************************************延时子程序**********************************************************/void delay1(uint ms){uchar k;while(ms--){for(k = 0; k < 120; k++);}}/******************************************************************//*检查LCD忙状态*//*lcd_busy为1时，忙，等待。
51 单片机串口多机通信的实现和编程
一、51 单片机的主从模式，首先要设定工作方式3：(主从模式+波特率可变)
SCON 串口功能寄存器：SM0=1;SM1=1(工作方式3)
注：主机和从机都要为工作方式3。
【工作方式2 (SM0 SM1 :1 0)：串行口为11 位异步通信接口。
发送或接收
一帧信息包括1 位起始位0、8 位数据位、1 位可编程位、1 位停止位1。
发
送数据：发送前，先根据通信协议由软件设置TB8 为奇偶校验位或数据标识位，然后将要发送的数据写入SBUF，即能启动发送器。
发送过程是由执行任何一条以SBUF 为目的寄存器的指令而启动的，把8 位数据装入SBUF，
同时还把TB8 装到发送移位寄存器的第9 位上，然后从TXD(P3.1)端口输出
一帧数据。
接收数据：先置REN=1，使串行口为允许接收状态，同时还要将RI 清0。
然后再根据SM2 的状态和所接收到的RB8 的状态决定此串行口在
信息到来后是否置R1=1，并申请中断，通知CPU 接收数据。
当SM2=0 时，
不管RB8 为0 还是为1，都置RI=1，此串行口将接收发送来的信息。
当
SM2=1 时，且RB8=1，表示在多机通信情况下，接收的信息为地址帧, 此时
置RI=1,串行口将接收发来的地址。
当SM2=1 时，且RB8=0，表示在多机通
信情况下，接收的信息为数据帧, 但不是发给本从机的，此时RI 不置为1，。
深入理解51单片机串口通信及通信实例串口通信的原理串口通信（SerialCommunicaTIons）的概念非常简单，串口按位（bit）发送和接收字节。
尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。
它很简单并且能够实现远距离通信。
比如IEEE488定义并行通行状态时，规定设备线总长不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。
典型地，串口用于ASCII码字符的传输。
通信使用3根线完成，分别是地线、发送、接收。
由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。
其他线用于握手，但不是必须的。
串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。
对于两个进行通信的端口，这些参数必须匹配。
a，波特率：这是一个衡量符号传输速率的参数。
指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数，如每秒钟传送240个字符，而每个字符格式包含10位（1个起始位，1个停止位，8个数据位），这时的波特率为240Bd，比特率为10位*240个/秒=2400bps。
一般调制速率大于波特率，比如曼彻斯特编码）。
通常电话线的波特率为14400，28800和36600。
波特率可以远远大于这些值，但是波特率和距离成反比。
高波特率常常用于放置的很近的仪器间的通信，典型的例子就是GPIB设备的通信。
b，数据位：这是衡量通信中实际数据位的参数。
当计算机发送一个信息包，实际的数据往往不会是8位的，标准的值是6、7和8位。
如何设置取决于你想传送的信息。
比如，标准的ASCII码是0～127（7位）。
扩展的ASCII码是0～255（8位）。
如果数据使用简单的文本（标准ASCII码），那么每个数据包使用7位数据。
每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。
由于实际数据位取决于通信协议的选取，术语包指任何通信的情况。

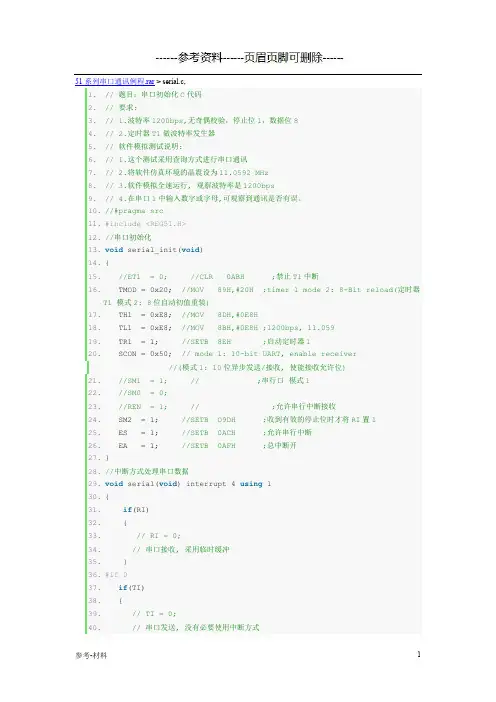

51系列串口通讯例程.rar > serial.c,1.// 题目：串口初始化C代码2.// 要求:3.// 1.波特率1200bps,无奇偶校验，停止位1，数据位84.// 2.定时器T1做波特率发生器5.// 软件模拟测试说明:6.// 1.这个测试采用查询方式进行串口通讯7.// 2.将软件仿真环境的晶震设为11.0592 MHz8.// 3.软件模拟全速运行, 观察波特率是1200bps9.// 4.在串口1中输入数字或字母,可观察到通讯是否有误。
10.//#pragma src11.#include <REG51.H>12.//串口初始化13.void serial_init(void)14.{15.//ET1 = 0; //CLR 0ABH ;禁止T1中断16. TMOD = 0x20; //MOV 89H,#20H ;timer 1 mode 2: 8-Bit reload(定时器T1 模式2: 8位自动初值重装)17. TH1 = 0xE8; //MOV 8DH,#0E8H18. TL1 = 0xE8; //MOV 8BH,#0E8H ;1200bps, 11.05919. TR1 = 1; //SETB 8EH ;启动定时器120. SCON = 0x50; // mode 1: 10-bit UART, enable receiver//(模式1: 10位异步发送/接收, 使能接收允许位)21.//SM1 = 1; // ;串行口模式122.//SM0 = 0;23.//REN = 1; // ;允许串行中断接收24. SM2 = 1; //SETB O9DH ;收到有效的停止位时才将RI置125. ES = 1; //SETB 0ACH ;允许串行中断26. EA = 1; //SETB 0AFH ;总中断开27.}28.//中断方式处理串口数据29.void serial(void) interrupt 4 using 130.{31.if(RI)32. {33.// RI = 0;34.// 串口接收, 采用临时缓冲35. }36.#if 037.if(TI)38. {39.// TI = 0;40.// 串口发送, 没有必要使用中断方式41. }42.#endif43.}44.// 查询方式接收串口数据45.unsigned char getchar(void)46.{47.while(!RI);// 没有收到串口数据则一直等待48. RI=0;49.return SBUF;50.}51.// 查询方式发送串口数据52.void putchar(unsigned char ch)53.{54. SBUF=ch;55.while(!TI);56. TI=0;57.}58.code unsigned char HEX_TAB []="0123456789ABCDEF";59.void puthex(unsigned char ch)60.{61. unsigned char i,j;62. i=ch>>4;63. j=ch&0x0f;64. putchar(HEX_TAB[i]);65. putchar(HEX_TAB[j]);66.}51系列串口通讯例程.rar > test.c1.// 采用查询方式进行串口通讯的例子2.// 采用这种方式的弊端:3.// 1.如果对方没有发送数据，则本机无限等待，而不能做其它事情4.// 2.如果对方发送数据而本机正做其它事情，那么有可能丢失数据。
51单片机串口通信1./*打开串口调试程序，将波特率设置为9600，无奇偶校验晶振11.0592MHz，发送和接收使用的格式相同，如都使用字符型格式，在发送框输入hello，I Love MCU ，在接收框中同样可以看到相同字符，说明设置和通信正确*/#include <REG52.H>/*主程序*/void main (void){SCON = 0x50; /* SCON: 模式1, 8-bit UART, 使能接收*/TMOD |= 0x20; /* TMOD: timer 1, mode 2,8-bit reload*/TH1 = 0xFD; /* TH1: **********************************/ TR1 = 1; /* TR1: timer 1 run */EA = 1; /*打开总中断*/ES = 1; /*打开串口中断*/while (1) /*主循环不做任何动作*/{}}void UART_SER (void) interrupt 4 //串行中断服务程序{unsigned char Temp; //定义临时变量if(RI) //判断是接收中断产生{RI=0; //标志位清零Temp=SBUF; //读入缓冲区的值P1=Temp; //把值输出到P1口，用于观察SBUF=Temp; //把接收到的值再发回电脑端}if(TI) //如果是发送标志位，清零TI=0;}2.51单片机与电脑串口通信的C程序,最好是中断方式的#include <reg51.h>#include <string.h>unsigned char ch;bit read_flag= 0 ;void init_serialcom( void ) //串口通信初始设定{SCON = 0x50 ; //UART为模式1，8位数据，允许接收TMOD |= 0x20 ; //定时器1为模式2,8位自动重装PCON |= 0x80 ; //SMOD=1;TH1 = 0xFD ; //Baud:19200 fosc="11".0592MHzIE |= 0x90 ; //Enable Serial InterruptTR1 = 1 ; // timer 1 run}//向串口发送一个字符void send_char_com( unsigned char ch){SBUF=ch;while (TI== 0);TI= 0 ;}void serial () interrupt 4 using 3 //串口接收中断函数{if (RI){RI = 0 ;ch=SBUF;read_flag= 1 ; //就置位取数标志}}main(){init_serialcom(); //初始化串口while ( 1 ){if (read_flag) //如果取数标志已置位，就将读到的数从串口发出{read_flag= 0 ; //取数标志清0send_char_com(ch);}}}3.// 单片机串行口发送/接收程序，每接收到字节即发送出去// 和微机相接后键入的字符回显示在屏幕上// 可用此程序测试#include <reg51.h>#define XTAL 11059200 // CUP 晶振频率#define baudrate 9600 // 通信波特率void main(void){unsigned char c;TMOD = 0x20; // 定时器1工作于8位自动重载模式, 用于产生波特率TH1=(unsigned char)(256 - (XTAL / (32L * 12L * baudrate)));TL1=(unsigned char)(256 - (XTAL / (32L * 12L * baudrate))); // 定时器0赋初值SCON = 0x50;PCON = 0x00;TR1 = 1;IE = 0x00; // 禁止任何中断{while(RI == 0);RI = 0;c = SBUF; // 从缓冲区中把接收的字符放入c中SBUF = c; // 要发送的字符放入缓冲区while(TI == 0);TI = 0;}}4.//////////////// ///////////////////////////////////////////////////////////E51Pro.c//Easy 51Pro编程器主程序，负责通讯，管理编程操作/////////////////////////////////////////////////////////////////////////#include <E51Pro.h>BYTE ComBuf[18];//串口通讯数据缓存，发送和接收都使用UINT nAddress;//ROM中地址计数UINT nTimeOut;//超时计数ProWork pw;//编程器一般操作void Delay_us(BYTE nUs)//微秒级延时<255us{TH0=0;TL0=0;TR0=1;while(TL0<nUs)//利用T0做定时计数器，循环采样，直到达到定时值{}TR0=0;}void Delay_ms(UINT nMs)//豪秒级的延时<65535ms{UINT n=0;TR0=1;while(n<nMs)////利用T0做定时计数器，循环采样，直到达到定时值{TH0=0;TL0=20;while(TH0<4){}n++;}TR0=0;}BOOL WaitComm()//等待上位机的命令,18字节{RI=0;while(!RI){}//等待第一个字节ComBuf[n]=SBUF;RI=0;n++;for(n;n<=17;n++){nTimeOut=0;while(!RI){nTimeOut++;if(nTimeOut>10000)//后17个字节都有超时限制return 0;}ComBuf[n]=SBUF;RI=0;}return 1;}BOOL WaitResp()//等待上位机回应,1字节,有超时限制{nTimeOut=0;RI=0;while(!RI){nTimeOut++;if(nTimeOut>50000){return 0;}}RI=0;ComBuf[0]=SBUF;return 1;}BOOL WaitData()//写器件时等待上位机数据，18字节，有超时限制{BYTE n;RI=0;for(n=0;n<=17;n++){nTimeOut=0;while(!RI){nTimeOut++;if(nTimeOut>10000){return 0;}}RI=0;ComBuf[n]=SBUF;}return 1;}void SendData()//发送数据或回应操作完成,18字节{BYTE n=0;for(n;n<=17;n++){TI=0;SBUF=ComBuf[n];while(!TI){}TI=0;}}void SendResp()//回应上位机1个字节,在写器件函数中使用{TI=0;SBUF=ComBuf[0];while(!TI){}TI=0;}void SetVpp5V()//设置Vpp为5v{P3_4=0;P3_3=0;}void SetVpp0V()//设置Vpp为0v{P3_3=0;P3_4=1;}void SetVpp12V()//设置Vpp为12v{P3_4=0;P3_3=1;}void RstPro()//编程器复位{pw.fpProOver();//直接编程结束SendData();//通知上位机，表示编程器就绪，可以直接用此函数因为协议号（ComBuf[0]）还没被修改，下同}void ReadSign()//读特征字{pw.fpReadSign();SendData();//通知上位机，送出读出器件特征字}void Erase()//擦除器件{pw.fpErase();SendData();//通知上位机，擦除了器件}void Write()//写器件{BYTE n;pw.fpInitPro();//编程前的准备工作SendData();//回应上位机表示进入写器件状态，可以发来数据while(1){if(WaitData())//如果等待数据成功{if(ComBuf[0]==0x07)//判断是否继续写{for(n=2;n<=17;n++)//ComBuf[2~17]为待写入数据块{if(!pw.fpWrite(ComBuf[n]))//<<< <<<<<<调用写该器件一个单元的函数{pw.fpProOver();//出错了就结束编程ComBuf[0]=0xff;SendResp();//回应上位机一个字节，表示写数据出错了WaitData();//等待上位机的回应后就结束return;}nAddress++;//下一个单元}ComBuf[0]=1;//回应上位机一个字节，表示数据块顺利完成，请求继续SendResp();}else if(ComBuf[0]==0x00)//写器件结束break;else//可能是通讯出错了{pw.fpProOver();return;}}else//等待数据失败{pw.fpProOver();return;}}pw.fpProOver();//编程结束后的工作Delay_ms(50);//延时等待上位机写线程结束ComBuf[0]=0;//通知上位机编程器进入就绪状态SendData();}void Read()//读器件{BYTE n;pw.fpInitPro();//先设置成编程状态SendData();//回应上位机表示进入读状态while(1){if(WaitResp())//等待上位机回应1个字节{if(ComBuf[0]==0)//ComBuf[0]==0表示读结束{break;}else if(ComBuf[0]==0xff)//0xff表示重发{nAddress=nAddress-0x0010;}for(n=2;n<=17;n++)//ComBuf[2~17]保存读出的数据块{ComBuf[n]=pw.fpRead();//<<<<<<<<<<调用写该器件一个单元的函数nAddress++;//下一个单元}ComBuf[0]=6;//向上位机发送读出的数据块SendData();}elsebreak;//等待回应失败}pw.fpProOver();//操作结束设置为运行状态ComBuf[0]=0;//通知上位机编程器进入就绪状态SendData();}void Lock()//写锁定位{pw.fpLock();SendData();}///////////////////////////////////////////////////////////////////////////////////所支持的FID,请在这里继续添加/////////////////////////////////////////////////////////////////////////////extern void PreparePro00();//FID=00:AT89C51编程器extern void PreparePro01();//FID=01:AT89C2051编程器extern void PreparePro02();//FID=02:AT89S51编程器void main(){SP=0x60;SetVpp5V();//先初始化Vpp为5vSCON=0x00;TCON=0x00;//PCON=0x00;//波特率*2IE=0x00;//TMOD: GATE|C/!T|M1|M0|GATE|C/!T|M1|M0// 0 0 1 0 0 0 0 1TMOD=0x21;//T0用于延时程序TH1=0xff;TL1=0xff;//波特率28800*2,注意PCON//SCON: SM0|SM1|SM2|REN|TB8|RB8|TI|RI// 0 1 0 1 0 0 0 0SCON=0x50;TR1=1;Delay_ms(1000);//延时1秒后编程器自举ComBuf[0]=0;SendData();while(1)//串口通讯采用查询方式{if(!WaitComm())//如果超时,通讯出错{Delay_ms(500);ComBuf[0]=0;//让编程器复位,使编程器就绪}switch(ComBuf[1])//根据FID设置(ProWork)pw中的函数指针{case 0: //at89c51编程器PreparePro00(); break;case 1: //at89c2051编程器PreparePro01(); break;case 2: //at89s51编程器PreparePro02(); break;//case 3:支持新器件时，请继续向下添加// break;//case 4:// break;default: ComBuf[0]=0xff;ComBuf[1]=0xff; //表示无效的操作break;}switch(ComBuf[0])//根据操作ID跳到不同的操作函数{case 0x00:RstPro();break; / /编程器复位case 0x01:ReadSign();break; //读特征字case 0x02:Erase();break;//擦除器件case 0x03:Write();break;//写器件case 0x04:Read();break;//读器件case 0x05:Lock();break;//写锁定位default: SendData();break;}}}5.v oid InitSerial(void){TMOD = 0x20; // T1 方式2PCON=0x00; // PCON=00H，SMOD=0 PD = PCON.2 = 1 进入掉电模式TH1 = TL1 = BAUD_9600; // BAUD: 9600SCON = 0x50; // 串行通信方式1 REN=1 允许接收ET1 = 0; // 不允许中断TR1 = 1; // 开启定时器1IE = 0; // 关闭所有中断允许位memset(&SerialBuf, 0x00, SERIAL_BUF_LEN); // 初始化SerialBuf[SERIAL_BUF_LEN] }/**********************************************************名称：SendByte()**功能：串口发送一个字节**输入：ucData**返回：无**说明：无********************************************************/void SendByte(unsigned char ucData){SBUF = ucData;while(!TI){_CLRWDT_;}TI = 0;}RS232串口通信程序#include <AT89X52.H>unsigned char code dispcode1[]={" welcome! "}; unsigned char code dispcode2[]={""}; unsigned char i,j,k,l,DData;sbit RS = P3^5;sbit RW = P3^6;sbit E = P3^7;unsigned char m=0;void delay(){for(l=0;l<=100;l++){}}void enable() //write order{RS=0;RW=0;E=0;delay();E=1;}void enable2() //write data{RS=1;RW=0;E=0;delay();E=1;}void initializtion() //lcd initializtion{for(i=0;i<=100;i++)P0=0x01;enable();P0=0x38;enable();P0=0x0f;enable();P0=0x06;enable();}void Display(m,DData) // display data{P0=0xC0+m; //write addressenable();P0=DData; //write dataenable2();}void Esisr() interrupt 4 //串口接收中断服务程序{unsigned char temp;ES=0;if(RI == 1){RI = 0;temp = SBUF; //接收数据SBUF=temp; //将接收到的数据发送至PC机Display(m,temp); //将接收到的数据送LCD显示while(!TI); //等待数据发送完成TI=0;m++;if(m>16)m=0;}ES=1;}void system_initial(void) //system initializtion{TMOD=0x21;// 定时器1工作方式2，定时器0工作方式1PCON=0x00;//数据传输率选择。
