51单片机的串口通信程序(C语言) 51单片机的串口通信程序(C语言)在嵌入式系统中，串口通信是一种常见的数据传输方式，也是单片机与外部设备进行通信的重要手段之一。
本文将介绍使用C语言编写51单片机的串口通信程序。
1. 硬件准备在开始编写串口通信程序之前，需要准备好相应的硬件设备。
首先，我们需要一块51单片机开发板，内置了串口通信功能。
另外，我们还需要连接一个与单片机通信的外部设备，例如计算机或其他单片机。
2. 引入头文件在C语言中，我们需要引入相应的头文件来使用串口通信相关的函数。
在51单片机中，我们需要引入reg51.h头文件，以便使用单片机的寄存器操作相关函数。
同时，我们还需要引入头文件来定义串口通信的相关寄存器。
3. 配置串口参数在使用串口通信之前，我们需要配置串口的参数，例如波特率、数据位、停止位等。
这些参数的配置需要根据实际需要进行调整。
在51单片机中，我们可以通过写入相应的寄存器来配置串口参数。
4. 初始化串口在配置完串口参数之后，我们需要初始化串口，以便开始进行数据的发送和接收。
初始化串口的过程包括打开串口、设置中断等。
5. 数据发送在串口通信中，数据的发送通常分为两种方式：阻塞发送和非阻塞发送。
阻塞发送是指程序在发送完数据之后才会继续执行下面的代码，而非阻塞发送是指程序在发送数据的同时可以继续执行其他代码。
6. 数据接收数据的接收与数据的发送类似，同样有阻塞接收和非阻塞接收两种方式。
在接收数据时，需要不断地检测是否有数据到达，并及时进行处理。
7. 中断处理在串口通信中，中断是一种常见的处理方式。
通过使用中断，可以及时地响应串口数据的到达或者发送完成等事件，提高程序的处理效率。
8. 串口通信实例下面是一个简单的串口通信实例，用于在51单片机与计算机之间进行数据的传输。
```c#include <reg51.h>#include <stdio.h>#define BAUDRATE 9600#define FOSC 11059200void UART_init(){TMOD = 0x20; // 设置定时器1为模式2SCON = 0x50; // 设置串口为模式1，允许接收TH1 = 256 - FOSC / 12 / 32 / BAUDRATE; // 计算波特率定时器重载值TR1 = 1; // 启动定时器1EA = 1; // 允许中断ES = 1; // 允许串口中断}void UART_send_byte(unsigned char byte){SBUF = byte;while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志位}unsigned char UART_receive_byte(){while (!RI); // 等待接收完成RI = 0; // 清除接收完成标志位return SBUF;}void UART_send_string(char *s){while (*s){UART_send_byte(*s);s++;}}void main(){UART_init();UART_send_string("Hello, World!"); while (1){unsigned char data = UART_receive_byte();// 对接收到的数据进行处理}}```总结：通过以上步骤，我们可以编写出简单的51单片机串口通信程序。

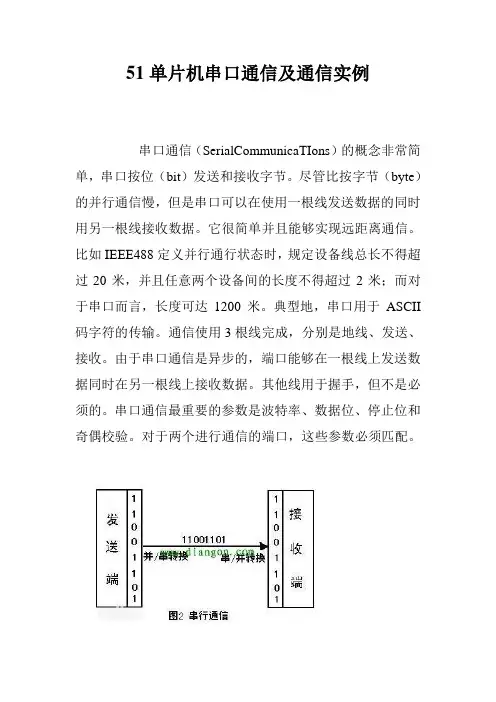

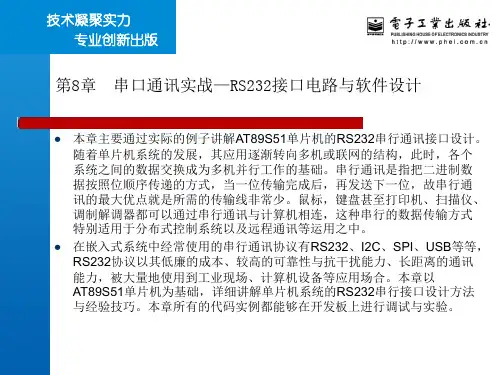

51单片机串口通信及通信实例串口通信（SerialCommunicaTIons）的概念非常简单，串口按位（bit）发送和接收字节。
尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。
它很简单并且能够实现远距离通信。
比如IEEE488定义并行通行状态时，规定设备线总长不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。
典型地，串口用于ASCII 码字符的传输。
通信使用3根线完成，分别是地线、发送、接收。
由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。
其他线用于握手，但不是必须的。
串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。
对于两个进行通信的端口，这些参数必须匹配。
a，波特率：这是一个衡量符号传输速率的参数。
指的是信号被调制以后在单位时间内的变化，即单位时间内载波参数变化的次数，如每秒钟传送240个字符，而每个字符格式包含10位（1个起始位，1个停止位，8个数据位），这时的波特率为240Bd，比特率为10位*240个/秒=2400bps。
一般调制速率大于波特率，比如曼彻斯特编码）。
通常电话线的波特率为14400，28800和36600。
波特率可以远远大于这些值，但是波特率和距离成反比。
高波特率常常用于放置的很近的仪器间的通信，典型的例子就是GPIB设备的通信。
b，数据位：这是衡量通信中实际数据位的参数。
当计算机发送一个信息包，实际的数据往往不会是8位的，标准的值是6、7和8位。
如何设置取决于你想传送的信息。
比如，标准的ASCII码是0～127（7位）。
扩展的ASCII码是0～255（8位）。
如果数据使用简单的文本（标准ASCII码），那么每个数据包使用7位数据。
每个包是指一个字节，包括开始/停止位，数据位和奇偶校验位。
由于实际数据位取决于通信协议的选取，术语“包”指任何通信的情况。
51单片机串口通信实例一、原理简介51 单片机内部有一个全双工串行接口。
什么叫全双工串口呢?一般来说，只能接受或只能发送的称为单工串行;既可接收又可发送，但不能同时进行的称为半双工;能同时接收和发送的串行口称为全双工串行口。
串行通信是指数据一位一位地按顺序传送的通信方式，其突出优点是只需一根传输线，可大大降低硬件成本，适合远距离通信。
其缺点是传输速度较低。
与之前一样，首先我们来了解单片机串口相关的寄存器。
SBUF 寄存器：它是两个在物理上独立的接收、发送缓冲器，可同时发送、接收数据，可通过指令对SBUF 的读写来区别是对接收缓冲器的操作还是对发送缓冲器的操作。
从而控制外部两条独立的收发信号线RXD(P3.0)、TXD(P3.1)，同时发送、接收数据，实现全双工。
串行口控制寄存器SCON(见表1) 。
表1 SCON寄存器表中各位(从左至右为从高位到低位)含义如下。
SM0 和SM1 ：串行口工作方式控制位，其定义如表2 所示。
经验分享：学习单片机重要的是实践，所以开发板是很重要，给大家推荐些淘宝上信誉良好并且软硬件及小零件等、售前售后服务良好的皇冠级金钻店铺给大家，在硬件购买上少走弯路。
按住Ctrl键单击即可：慧净电子单片机（一皇冠）【天津商盟】天津锐志（电子）单片机经营部（两皇冠）金沙滩工作室（5钻）深圳育松电子元件，模块，传感器，批发部:淘宝最全最平价（5皇冠）志宏电子（4钻）表2 串行口工作方式控制位其中，fOSC 为单片机的时钟频率;波特率指串行口每秒钟发送(或接收)的位数。
SM2 ：多机通信控制位。
该仅用于方式2 和方式3 的多机通信。
其中发送机SM2 = 1(需要程序控制设置)。
接收机的串行口工作于方式2 或3，SM2=1 时，只有当接收到第9 位数据(RB8)为1 时，才把接收到的前8 位数据送入SBUF，且置位RI 发出中断申请引发串行接收中断，否则会将接受到的数据放弃。
当SM2=0 时，就不管第位数据是0 还是1，都将数据送入SBUF，并置位RI 发出中断申请。
51单片机串口通信(相关例程) 51单片机串口通信(相关例程)一、简介51单片机是一种常用的微控制器，它具有体积小、功耗低、易于编程等特点，被广泛应用于各种电子设备和嵌入式系统中。
串口通信是51单片机的常见应用之一，通过串口通信，可以使单片机与其他外部设备进行数据交互和通信。
本文将介绍51单片机串口通信的相关例程，并提供一些实用的编程代码。
二、串口通信基础知识1. 串口通信原理串口通信是通过串行数据传输的方式，在数据传输过程中，将信息分为一个个字节进行传输。
在51单片机中，常用的串口通信标准包括RS232、RS485等。
其中，RS232是一种常用的串口标准，具有常见的DB-9或DB-25连接器。
2. 串口通信参数在进行串口通信时，需要设置一些参数，如波特率、数据位、停止位和校验位等。
波特率表示在单位时间内传输的比特数，常见的波特率有9600、115200等。
数据位表示每个数据字节中的位数，一般为8位。
停止位表示停止数据传输的时间，常用的停止位有1位和2位。
校验位用于数据传输的错误检测和纠正。
三、串口通信例程介绍下面是几个常见的51单片机串口通信的例程，提供给读者参考和学习：1. 串口发送数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendChar(unsigned char dat){SBUF = dat; // 发送数据while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志}void main(){UART_Init(); // 初始化串口while (1){UART_SendChar('A'); // 发送字母A}}```2. 串口接收数据```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_Recv(){unsigned char dat;if (RI) // 检测是否接收到数据{dat = SBUF; // 读取接收到的数据 RI = 0; // 清除接收中断标志// 处理接收到的数据}}void main(){UART_Init(); // 初始化串口EA = 1; // 允许中断ES = 1; // 允许串口中断while (1)// 主循环处理其他任务}}```3. 串口发送字符串```C#include <reg51.h>void UART_Init(){TMOD = 0x20; // 设置计数器1为工作方式2(8位自动重装) TH1 = 0xFD; // 设置波特率为9600SCON = 0x50; // 设置串口工作方式1，允许串行接收TR1 = 1; // 启动计数器1}void UART_SendString(unsigned char *str){while (*str != '\0')SBUF = *str; // 逐个发送字符while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志str++; // 指针指向下一个字符}}void main(){UART_Init(); // 初始化串口while (1){UART_SendString("Hello, World!"); // 发送字符串}}```四、总结本文介绍了51单片机串口通信的基础知识和相关编程例程，包括串口发送数据、串口接收数据和串口发送字符串。

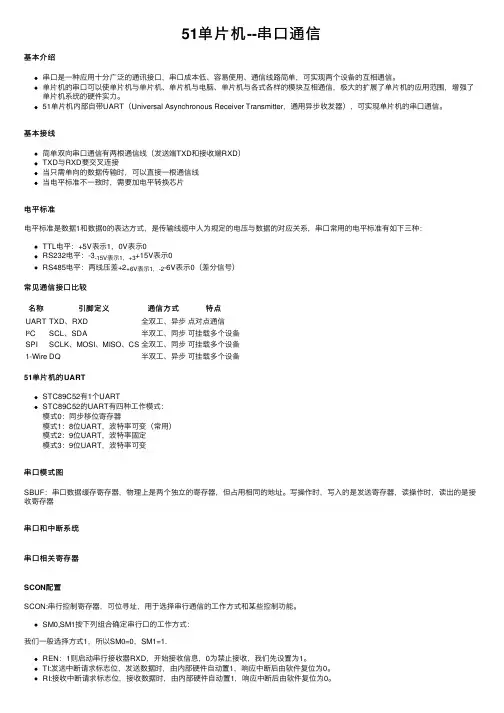

51单⽚机--串⼝通信基本介绍串⼝是⼀种应⽤⼗分⼴泛的通讯接⼝，串⼝成本低、容易使⽤、通信线路简单，可实现两个设备的互相通信。
单⽚机的串⼝可以使单⽚机与单⽚机、单⽚机与电脑、单⽚机与各式各样的模块互相通信，极⼤的扩展了单⽚机的应⽤范围，增强了单⽚机系统的硬件实⼒。
51单⽚机内部⾃带UART（Universal Asynchronous Receiver Transmitter，通⽤异步收发器），可实现单⽚机的串⼝通信。
基本接线简单双向串⼝通信有两根通信线（发送端TXD和接收端RXD）TXD与RXD要交叉连接当只需单向的数据传输时，可以直接⼀根通信线当电平标准不⼀致时，需要加电平转换芯⽚电平标准电平标准是数据1和数据0的表达⽅式，是传输线缆中⼈为规定的电压与数据的对应关系，串⼝常⽤的电平标准有如下三种：TTL电平：+5V表⽰1，0V表⽰0RS232电平：-3-15V表⽰1，+3+15V表⽰0RS485电平：两线压差+2+6V表⽰1，-2-6V表⽰0（差分信号）常见通信接⼝⽐较名称引脚定义通信⽅式特点UART TXD、RXD全双⼯、异步点对点通信I²C SCL、SDA半双⼯、同步可挂载多个设备SPI SCLK、MOSI、MISO、CS全双⼯、同步可挂载多个设备1-Wire DQ半双⼯、异步可挂载多个设备51单⽚机的UARTSTC89C52有1个UARTSTC89C52的UART有四种⼯作模式：模式0：同步移位寄存器模式1：8位UART，波特率可变（常⽤）模式2：9位UART，波特率固定模式3：9位UART，波特率可变串⼝模式图SBUF：串⼝数据缓存寄存器，物理上是两个独⽴的寄存器，但占⽤相同的地址。
写操作时，写⼊的是发送寄存器，读操作时，读出的是接收寄存器串⼝和中断系统串⼝相关寄存器SCON配置SCON:串⾏控制寄存器，可位寻址，⽤于选择串⾏通信的⼯作⽅式和某些控制功能。
SM0,SM1按下列组合确定串⾏⼝的⼯作⽅式：我们⼀般选择⽅式1，所以SM0=0，SM1=1.REN：1则启动串⾏接收器RXD，开始接收信息，0为禁⽌接收，我们先设置为1。
51单片机串口通信原理详解1. 引言串口（Serial Port）是一种常用于计算机与外部设备之间进行数据传输的接口，它是一种逐位传输的方式。
51单片机是一种非常常用的单片机，串口通信是其重要的通信方式之一。
本文将详细解释51单片机串口通信的基本原理，包括串口通信的定义、硬件连接示意图、通信协议、数据传输过程以及数据接收处理等方面的内容。
2. 串口通信定义串口通信是一种通过串行通路进行数据传输的通信方式。
它是一种点对点的通信协议，即通信的两端通过共享数据线进行数据交换。
3. 硬件连接示意图完成串口通信，需要将单片机与外部设备进行连接。
下图是一个常见的串口通信连接示意图：___| |TXD <-|---|---> RXD| |RXD <-|---|---> TXD|___|单片机外部设备通常，单片机的TXD引脚连接到外部设备的RXD引脚，而单片机的RXD引脚连接到外部设备的TXD引脚。
4. 串口通信协议串口通信需要明确一种通信协议，以规定数据的传输格式和相关参数。
在51单片机中，常用的串口通信协议有UART（Universal Asynchronous ReceiverTransmitter）和USART（Universal Synchronous Asynchronous Receiver Transmitter）。
UART是指不使用时钟信号而直接利用起始位、数据位和停止位来传输数据的协议，属于异步通信。
USART是指同步和异步传输都能实现的通信协议。
5. 数据传输过程串口通信的数据传输过程可以分为发送和接收两个部分。
5.1 发送数据发送数据的步骤如下：1.配置串口通信参数，包括波特率、数据位、停止位和校验位等。
2.将要发送的数据存放在发送缓冲区中。
3.设置发送开始标志位。
4.如果发送缓冲区为空，则等待直到缓冲区不为空。
5.将发送缓冲区中的数据通过串口发送出去。
6.等待发送完成。
51单片机串口通信程序51单片机是我国自主研发的一款微控制器，在国内广泛应用于各种电子设备中。
在很多应用场景中，需要通过串口进行通信，以实现数据传输。
本文将介绍51单片机串口通信程序的编写方法。
一、串口介绍串口是一种通信接口，用于在电子设备之间传输数据。
其主要特点是一条通信线路同时只能传输一位数据，因此称为串口。
串口和并口属于不同的通信接口标准。
串口的优点是具有通信距离远、传输速率快、可靠性高等优点，因此广泛应用于各种场合中。
串口有两种工作模式：同步模式和异步模式。
在实际应用中，异步串口通信更为常见。
二、异步串口通信原理在异步串口通信中，数据的传输是通过发送端和接收端的时钟信号不同步实现的。
在发送数据时，发送端会发出一个起始位，接下来是数据位，最后是一个或多个停止位。
在接收端，当检测到起始位时，开始接收数据。
根据通信协议，在接收完数据位后，接收端会判断是否正确，然后再结束本次通信。
1. 硬件连接在51单片机和电脑之间进行串口通信，需要用到串口转USB线。
将串口转USB线的TxD接口与51单片机的P3.1接口相连，RxD接口与P3.0接口相连。
此外，需要一个5V的电源供给51单片机。
2. 准备工作在编写程序之前，需要进行一些准备工作：（1）将P3口设为外部中断P3口的最低2位是外部中断的2个输入端，需要将它们设为中断输入。
EA=1;EX0=1;（2）设置波特率串口通信需要设置波特率。
常见的波特率有9600、19200、38400等。
对应的波特率常数为0xFD、0xFA、0xF4等。
TH1=0xFD;//波特率9600（3）使能串口中断在发送和接收数据时，会不断产生中断，需要将中断使能。
ES=1;//允许串口中断3. 编写程序（1）发送数据void SendData(unsigned char SendBuff[],unsigned int ULength){unsigned int i;for(i=0;i<ULength;i++){SBUF=SendBuff[i];//发送数据while(TI==0); //等待，直到发送完成TI=0;}}（2）接收数据（3）主函数TMOD|=0x20;//定时器1工作方式2TH1=0xFD;//波特率9600TR1=1;//打开定时器1SCON=0x50;//串口方式1,8位数据,无校验,1停止位EA=1;//开总中断ES=1;//开串口中断while(1){SendData(pSendData,4);//发送数据 RecvData(pRecvData,4);//接收数据if(pRecvData[0]=='K'){P0=0x01;//点亮LED}else{P0=0x00;//关闭LED}}}四、总结。
51单片机两机串口通信c程序(共2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--发送机#include<>#define uchar unsigned char#define uint unsigned intuchar code xuehao1[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; uchar code xuehao2[]={2,0,0,9,0,5,4,0,2,1,5,3};void send(uchar dat){SBUF=dat; //将待发送的数据写入发送缓存器中while(TI==0) //只要接收中断标志位; //空操作TI=0; //为了接收下一帧数据，需用软件降RI清零}void delay(){uchar m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}void main(){uchar i;TMOD=0x20;//定时器T1工作于方式2SCON=0x50;//串口工作方式1PCON=0x00;//电源控制寄存器，波特率不加倍TH1=0xfd; //波特率为 9600（）TL1=0xfd;TR1=1; //启动定时器T1while(1){for(i=0;i<12;i++){send(xuehao1[xuehao2[i]]); //发送数据idelay();delay();delay();delay();}}}接受机#include<>#define uchar unsigned char#define uint unsigned intuchar receive(){uchar dat;while(RI==0); //只要接收中断标志位RI=0; //为了接收下一帧数据，需用软件降RI清零dat=SBUF; // 将接收缓存器中的数据存于datreturn dat; //将接收到的数据返回}void main(){TMOD=0x20;//定时器T1工作于方式2SCON=0x50;//串口工作方式1PCON=0x00;TH1=0xfd; //波特率为 9600（）TL1=0xfd;TR1=1; //启动定时器T1REN=1; //允许接收while(1){P0=receive();}}。
51单片机串口通信1./*打开串口调试程序，将波特率设置为9600，无奇偶校验晶振11.0592MHz，发送和接收使用的格式相同，如都使用字符型格式，在发送框输入hello，I Love MCU ，在接收框中同样可以看到相同字符，说明设置和通信正确*/#include <REG52.H>/*主程序*/void main (void){SCON = 0x50; /* SCON: 模式1, 8-bit UART, 使能接收*/TMOD |= 0x20; /* TMOD: timer 1, mode 2,8-bit reload*/TH1 = 0xFD; /* TH1: **********************************/ TR1 = 1; /* TR1: timer 1 run */EA = 1; /*打开总中断*/ES = 1; /*打开串口中断*/while (1) /*主循环不做任何动作*/{}}void UART_SER (void) interrupt 4 //串行中断服务程序{unsigned char Temp; //定义临时变量if(RI) //判断是接收中断产生{RI=0; //标志位清零Temp=SBUF; //读入缓冲区的值P1=Temp; //把值输出到P1口，用于观察SBUF=Temp; //把接收到的值再发回电脑端}if(TI) //如果是发送标志位，清零TI=0;}2.51单片机与电脑串口通信的C程序,最好是中断方式的#include <reg51.h>#include <string.h>unsigned char ch;bit read_flag= 0 ;void init_serialcom( void ) //串口通信初始设定{SCON = 0x50 ; //UART为模式1，8位数据，允许接收TMOD |= 0x20 ; //定时器1为模式2,8位自动重装PCON |= 0x80 ; //SMOD=1;TH1 = 0xFD ; //Baud:19200 fosc="11".0592MHzIE |= 0x90 ; //Enable Serial InterruptTR1 = 1 ; // timer 1 run}//向串口发送一个字符void send_char_com( unsigned char ch){SBUF=ch;while (TI== 0);TI= 0 ;}void serial () interrupt 4 using 3 //串口接收中断函数{if (RI){RI = 0 ;ch=SBUF;read_flag= 1 ; //就置位取数标志}}main(){init_serialcom(); //初始化串口while ( 1 ){if (read_flag) //如果取数标志已置位，就将读到的数从串口发出{read_flag= 0 ; //取数标志清0send_char_com(ch);}}}3.// 单片机串行口发送/接收程序，每接收到字节即发送出去// 和微机相接后键入的字符回显示在屏幕上// 可用此程序测试#include <reg51.h>#define XTAL 11059200 // CUP 晶振频率#define baudrate 9600 // 通信波特率void main(void){unsigned char c;TMOD = 0x20; // 定时器1工作于8位自动重载模式, 用于产生波特率TH1=(unsigned char)(256 - (XTAL / (32L * 12L * baudrate)));TL1=(unsigned char)(256 - (XTAL / (32L * 12L * baudrate))); // 定时器0赋初值SCON = 0x50;PCON = 0x00;TR1 = 1;IE = 0x00; // 禁止任何中断{while(RI == 0);RI = 0;c = SBUF; // 从缓冲区中把接收的字符放入c中SBUF = c; // 要发送的字符放入缓冲区while(TI == 0);TI = 0;}}4.//////////////// ///////////////////////////////////////////////////////////E51Pro.c//Easy 51Pro编程器主程序，负责通讯，管理编程操作/////////////////////////////////////////////////////////////////////////#include <E51Pro.h>BYTE ComBuf[18];//串口通讯数据缓存，发送和接收都使用UINT nAddress;//ROM中地址计数UINT nTimeOut;//超时计数ProWork pw;//编程器一般操作void Delay_us(BYTE nUs)//微秒级延时<255us{TH0=0;TL0=0;TR0=1;while(TL0<nUs)//利用T0做定时计数器，循环采样，直到达到定时值{}TR0=0;}void Delay_ms(UINT nMs)//豪秒级的延时<65535ms{UINT n=0;TR0=1;while(n<nMs)////利用T0做定时计数器，循环采样，直到达到定时值{TH0=0;TL0=20;while(TH0<4){}n++;}TR0=0;}BOOL WaitComm()//等待上位机的命令,18字节{RI=0;while(!RI){}//等待第一个字节ComBuf[n]=SBUF;RI=0;n++;for(n;n<=17;n++){nTimeOut=0;while(!RI){nTimeOut++;if(nTimeOut>10000)//后17个字节都有超时限制return 0;}ComBuf[n]=SBUF;RI=0;}return 1;}BOOL WaitResp()//等待上位机回应,1字节,有超时限制{nTimeOut=0;RI=0;while(!RI){nTimeOut++;if(nTimeOut>50000){return 0;}}RI=0;ComBuf[0]=SBUF;return 1;}BOOL WaitData()//写器件时等待上位机数据，18字节，有超时限制{BYTE n;RI=0;for(n=0;n<=17;n++){nTimeOut=0;while(!RI){nTimeOut++;if(nTimeOut>10000){return 0;}}RI=0;ComBuf[n]=SBUF;}return 1;}void SendData()//发送数据或回应操作完成,18字节{BYTE n=0;for(n;n<=17;n++){TI=0;SBUF=ComBuf[n];while(!TI){}TI=0;}}void SendResp()//回应上位机1个字节,在写器件函数中使用{TI=0;SBUF=ComBuf[0];while(!TI){}TI=0;}void SetVpp5V()//设置Vpp为5v{P3_4=0;P3_3=0;}void SetVpp0V()//设置Vpp为0v{P3_3=0;P3_4=1;}void SetVpp12V()//设置Vpp为12v{P3_4=0;P3_3=1;}void RstPro()//编程器复位{pw.fpProOver();//直接编程结束SendData();//通知上位机，表示编程器就绪，可以直接用此函数因为协议号（ComBuf[0]）还没被修改，下同}void ReadSign()//读特征字{pw.fpReadSign();SendData();//通知上位机，送出读出器件特征字}void Erase()//擦除器件{pw.fpErase();SendData();//通知上位机，擦除了器件}void Write()//写器件{BYTE n;pw.fpInitPro();//编程前的准备工作SendData();//回应上位机表示进入写器件状态，可以发来数据while(1){if(WaitData())//如果等待数据成功{if(ComBuf[0]==0x07)//判断是否继续写{for(n=2;n<=17;n++)//ComBuf[2~17]为待写入数据块{if(!pw.fpWrite(ComBuf[n]))//<<< <<<<<<调用写该器件一个单元的函数{pw.fpProOver();//出错了就结束编程ComBuf[0]=0xff;SendResp();//回应上位机一个字节，表示写数据出错了WaitData();//等待上位机的回应后就结束return;}nAddress++;//下一个单元}ComBuf[0]=1;//回应上位机一个字节，表示数据块顺利完成，请求继续SendResp();}else if(ComBuf[0]==0x00)//写器件结束break;else//可能是通讯出错了{pw.fpProOver();return;}}else//等待数据失败{pw.fpProOver();return;}}pw.fpProOver();//编程结束后的工作Delay_ms(50);//延时等待上位机写线程结束ComBuf[0]=0;//通知上位机编程器进入就绪状态SendData();}void Read()//读器件{BYTE n;pw.fpInitPro();//先设置成编程状态SendData();//回应上位机表示进入读状态while(1){if(WaitResp())//等待上位机回应1个字节{if(ComBuf[0]==0)//ComBuf[0]==0表示读结束{break;}else if(ComBuf[0]==0xff)//0xff表示重发{nAddress=nAddress-0x0010;}for(n=2;n<=17;n++)//ComBuf[2~17]保存读出的数据块{ComBuf[n]=pw.fpRead();//<<<<<<<<<<调用写该器件一个单元的函数nAddress++;//下一个单元}ComBuf[0]=6;//向上位机发送读出的数据块SendData();}elsebreak;//等待回应失败}pw.fpProOver();//操作结束设置为运行状态ComBuf[0]=0;//通知上位机编程器进入就绪状态SendData();}void Lock()//写锁定位{pw.fpLock();SendData();}///////////////////////////////////////////////////////////////////////////////////所支持的FID,请在这里继续添加/////////////////////////////////////////////////////////////////////////////extern void PreparePro00();//FID=00:AT89C51编程器extern void PreparePro01();//FID=01:AT89C2051编程器extern void PreparePro02();//FID=02:AT89S51编程器void main(){SP=0x60;SetVpp5V();//先初始化Vpp为5vSCON=0x00;TCON=0x00;//PCON=0x00;//波特率*2IE=0x00;//TMOD: GATE|C/!T|M1|M0|GATE|C/!T|M1|M0// 0 0 1 0 0 0 0 1TMOD=0x21;//T0用于延时程序TH1=0xff;TL1=0xff;//波特率28800*2,注意PCON//SCON: SM0|SM1|SM2|REN|TB8|RB8|TI|RI// 0 1 0 1 0 0 0 0SCON=0x50;TR1=1;Delay_ms(1000);//延时1秒后编程器自举ComBuf[0]=0;SendData();while(1)//串口通讯采用查询方式{if(!WaitComm())//如果超时,通讯出错{Delay_ms(500);ComBuf[0]=0;//让编程器复位,使编程器就绪}switch(ComBuf[1])//根据FID设置(ProWork)pw中的函数指针{case 0: //at89c51编程器PreparePro00(); break;case 1: //at89c2051编程器PreparePro01(); break;case 2: //at89s51编程器PreparePro02(); break;//case 3:支持新器件时，请继续向下添加// break;//case 4:// break;default: ComBuf[0]=0xff;ComBuf[1]=0xff; //表示无效的操作break;}switch(ComBuf[0])//根据操作ID跳到不同的操作函数{case 0x00:RstPro();break; / /编程器复位case 0x01:ReadSign();break; //读特征字case 0x02:Erase();break;//擦除器件case 0x03:Write();break;//写器件case 0x04:Read();break;//读器件case 0x05:Lock();break;//写锁定位default: SendData();break;}}}5.v oid InitSerial(void){TMOD = 0x20; // T1 方式2PCON=0x00; // PCON=00H，SMOD=0 PD = PCON.2 = 1 进入掉电模式TH1 = TL1 = BAUD_9600; // BAUD: 9600SCON = 0x50; // 串行通信方式1 REN=1 允许接收ET1 = 0; // 不允许中断TR1 = 1; // 开启定时器1IE = 0; // 关闭所有中断允许位memset(&SerialBuf, 0x00, SERIAL_BUF_LEN); // 初始化SerialBuf[SERIAL_BUF_LEN] }/**********************************************************名称：SendByte()**功能：串口发送一个字节**输入：ucData**返回：无**说明：无********************************************************/void SendByte(unsigned char ucData){SBUF = ucData;while(!TI){_CLRWDT_;}TI = 0;}RS232串口通信程序#include <AT89X52.H>unsigned char code dispcode1[]={" welcome! "}; unsigned char code dispcode2[]={""}; unsigned char i,j,k,l,DData;sbit RS = P3^5;sbit RW = P3^6;sbit E = P3^7;unsigned char m=0;void delay(){for(l=0;l<=100;l++){}}void enable() //write order{RS=0;RW=0;E=0;delay();E=1;}void enable2() //write data{RS=1;RW=0;E=0;delay();E=1;}void initializtion() //lcd initializtion{for(i=0;i<=100;i++)P0=0x01;enable();P0=0x38;enable();P0=0x0f;enable();P0=0x06;enable();}void Display(m,DData) // display data{P0=0xC0+m; //write addressenable();P0=DData; //write dataenable2();}void Esisr() interrupt 4 //串口接收中断服务程序{unsigned char temp;ES=0;if(RI == 1){RI = 0;temp = SBUF; //接收数据SBUF=temp; //将接收到的数据发送至PC机Display(m,temp); //将接收到的数据送LCD显示while(!TI); //等待数据发送完成TI=0;m++;if(m>16)m=0;}ES=1;}void system_initial(void) //system initializtion{TMOD=0x21;// 定时器1工作方式2，定时器0工作方式1PCON=0x00;//数据传输率选择。
51单片机的串口通信分析1. 简介串口通信是51单片机中常用的通信方式之一，它能够实现通过串行端口将数据传输到其他设备或与其他设备进行通信。
本文将对51单片机的串口通信进行分析与讨论。
2. 串口通信原理串口通信主要包括数据传输、数据格式和通信协议三个方面。
在51单片机中，串口通信使用了UART（通用异步收发传输）协议。
UART协议通过选择适当的波特率、数据位、校验位和停止位等参数，实现串口数据的稳定传输。
3. 串口通信硬件连接在51单片机中，串口通信需要将单片机的串行端口与外部设备连接起来。
一般情况下，串口通信需要使用串口线连接单片机的TXD引脚和RXD引脚与外部设备的对应引脚。
4. 串口通信程序设计51单片机的串口通信程序设计主要包括串口初始化和数据发送与接收两个步骤。
在程序设计中，需要设置适当的波特率、数据位、校验位和停止位等参数，并编写相应的发送和接收函数来实现数据的发送和接收功能。
5. 串口通信应用实例串口通信在51单片机的应用非常广泛，可以用于与PC机的通信、与传感器的通信、与其他单片机的通信等等。
在实际应用中，可以通过串口通信实现数据的传输、控制信号的发送与接收等功能。
6. 总结51单片机的串口通信是一种常用且有效的通信方式，通过合理设置通信参数和编写相应的程序，可以实现稳定的数据传输和通信功能。
在应用中，可以根据具体需求选择适当的串口方式和协议来实现串口通信功能。
以上为本文对51单片机的串口通信进行的简要分析与讨论，希望对读者有所帮助。
参考文献：1. 参考书籍12. 参考书籍2。
51单片机串口通信原理一、串口通信概述串行口（也称为串口或UART）是计算机与外部设备之间进行数据传输的一种接口。
串口通信是一种通用的、可靠的通信方式，广泛应用于各种领域，如计算机、嵌入式系统、通信设备等。
51单片机作为一种常用的嵌入式微控制器，也支持串口通信功能。
串口通信通过两个引脚进行数据的传输，分为发送端和接收端。
发送端将数据按照一定的规则转换为串行数据，然后通过发送引脚传输给接收端。
接收端收到串行数据后再将其恢复为原始数据。
1.数据格式串口通信需要定义一种数据格式，包括起始位、数据位、校验位和停止位等。
起始位用于标识数据传输的开始，通常为逻辑低电平；数据位表示每个字符的位数，常用的有5位、6位、7位、8位；校验位用于验证数据的正确性，可选的校验方式有奇校验、偶校验和无校验；停止位用来表示数据传输结束，常用的有1位和2位。
2.波特率3.时序串口通信的时序是指数据位、起始位、校验位、停止位等的时钟信号。
发送端和接收端的时钟信号需要保持一致，以确保数据的正确传输。
时序信号的生成和恢复可通过硬件电路或软件算法实现。
4.缓冲区为了提高串口通信的效率，通常会设置一个发送缓冲区和一个接收缓冲区。
发送端将要发送的数据存储在发送缓冲区中，接收端将接收到的数据存储在接收缓冲区中。
通过中断或查询方式，发送端和接收端可以实时地读写数据。
三、51单片机串口通信实现步骤下面以51单片机作为例子，简要介绍串口通信的实现步骤。
1.硬件连接51单片机的串口通信一般通过P3口的RXD和TXD引脚实现，其中RXD为接收端引脚，TXD为发送端引脚。
需要将单片机的RXD引脚与外部设备的TXD引脚相连，将单片机的TXD引脚与外部设备的RXD引脚相连。
2.配置波特率通过设置特定的寄存器，将波特率设定为所需的值。
通常需要配置串口控制寄存器SCON，设置波特率控制寄存器TH1和TL13.串口通信初始化通过配置串口控制寄存器SCON、波特率控制寄存器TH1和TL1，实现串口通信的初始化。
#include <reg52.h>#include<intrins.h>#include <stdio.h>#include <math.h>#define uchar unsigned char#define uint unsigned intsbit Key1 = P2^3;sbit Key2 = P2^2;sbit Key3 = P2^1;sbit Key4 = P2^0;sbit BELL = P3^6;sbit CONNECT = P3^7;unsigned int Key1_flag = 0;unsigned int Key2_flag = 0;unsigned int Key3_flag = 0;unsigned int Key4_flag = 0;unsigned char b;unsigned char code Num[21]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,0x00, 0x10,0x89};unsigned char code Disdigit[4] = {0x7F,0xBF,0xDF,0xEF};unsigned char Disbuf[4];void delayms(uint t){uint i;while(t--){/* 对于11.0592M时钟，约延时1ms */for (i=0;i<125;i++){}}}//-----------------------------------------------------void SendData(uchar Dat){uchar i=0;SBUF = Dat;while (1){if(TI){TI=0;break;}}}void ScanKey(){if(Key1 == 0){delayms(100); if(Key1 == 0){Key1_flag = 1; Key2_flag = 0; Key3_flag = 0;Key4_flag = 0;Key1 = 1;}else;}if(Key2 == 0){delayms(100);if(Key2 == 0){Key2_flag = 1; Key1_flag = 0; Key3_flag = 0;Key4_flag = 0;Key2 = 1;}else;}if(Key3 == 0){delayms(50);if(Key3 == 0){Key3_flag = 1; Key1_flag = 0; Key2_flag = 0;Key4_flag = 0;Key3 = 1;}else;}if(Key4 == 0){delayms(50);if(Key4 == 0){Key4_flag = 1;Key1_flag = 0;Key2_flag = 0;Key3_flag = 0;Key4 = 1;}else;}else;}void KeyProc(){if(Key1_flag){TR1 = 1;SendData(0x55);Key1_flag = 0; }else if(Key2_flag){TR1 = 1;SendData(0x11); Key2_flag = 0;}else if(Key3_flag) {P1=0xff;BELL = 0;CONNECT = 1;Key3_flag = 0;}else if(Key4_flag){CONNECT = 0;BELL = 1;Key4_flag = 0;}else;}void Initdisplay(void){Disbuf[0] = 1;Disbuf[1] = 2;Disbuf[2] = 3;Disbuf[3] = 4;}void Display() //显示{unsigned int i = 0;unsigned int temp,count;temp = Disdigit[count]; P2 =temp;temp = Disbuf[count];temp = Num[temp];P0 =temp;count++;if (count==4)count=0;}void time0() interrupt 1 using 2 {Display();TH0 = (65535 - 2000)/256;TL0 = (65535 - 2000)%256;}void main(){Initdisplay();TMOD = 0x21;TH0 = (65535 - 2000)/256;TL0 = (65535 - 2000)%256;TR0 = 1;ET0 = 1;TH1 = 0xFD; //11.0592MTL1 = 0xFD;PCON&=0x80;TR1 = 1;ET1 = 1;SCON = 0x40; //串口方式REN = 1;PT1 = 0;PT0 = 1;EA = 1;while(1){ScanKey();KeyProc();if(RI){Disbuf[0] = 0;Disbuf[1] = 20;Disbuf[2] = SBUF>>4;Disbuf[3] = SBUF&0x0f;RI = 0;}else;}}51单片机串口通信C语言程序2**************************************************************; 平凡单片机工作室;ckss.asm;功能：反复向主机送AA和55两个数;主机使用一个串口调试软件设置19200,n,8,1***************************************************************/#include "reg51.h"#define uchar unsigned char#define uint unsigned int//延时程序//////////////////由Delay参数确定延迟时间*/void mDelay(unsigned int Delay){ unsigned int i;for(;Delay>0;Delay--){ for(i=0;i<124;i++){;}}}//////////////////// 主程序////////////////////void main(){ uchar OutDat; //定义输出变量TMOD=0x20; //TMOD＝0TH1=0xf3; //12MHZ ，BPS：4800，N，8，1TL1=0xf3;PCON=0x80; //方式一TR1=1; //？？？？？？？？？？？？？？？？？？？？？？？？？？？？？SCON=0x40; //串口通信控制寄存器模式一OutDat=0xaa; //向串口发送固定数据值for(;;) //循环程序{SBUF=OutDat;//发送数据for(;;){ if(TI) //发送中断位当发送停止位时置1，表示发送完成break;}mDelay(500);TI=0; //清零中断位OutDat=~OutDat; //显示内容按位取反}}。
51单片机串口通信串行口通信是一种在计算机和外部设备之间进行数据传输的通信方式，其中包括了并行通信、RS-232通信、USB通信等。
而在嵌入式系统中，最常见、最重要的通信方式就是单片机串口通信。
本文将详细介绍51单片机串口通信的原理、使用方法以及一些常见问题与解决方法。
一、串口通信的原理串口通信是以字节为单位进行数据传输的。
在串口通信中，数据传输分为两个方向：发送方向和接收方向。
发送方将待发送的数据通过串行转并行电路转换为一组相对应的并行信号，然后通过串口发送给接收方。
接收方在接收到并行信号后，通过串行转并行电路将数据转换为与发送方发送时相对应的数据。
在51单片机中，通过两个寄存器来实现串口通信功能：SBUF寄存器和SCON寄存器。
其中，SBUF寄存器用于存储要发送或接收的数据，而SCON寄存器用于配置串口通信的工作模式。
二、51单片机串口通信的使用方法1. 串口的初始化在使用51单片机进行串口通信之前，需要进行串口的初始化设置。
具体的步骤如下：a. 设置波特率：使用波特率发生器，通过设定计算器的初值和重装值来实现特定的波特率。
b. 串口工作模式选择：设置SCON寄存器，选择串行模式和波特率。
2. 发送数据发送数据的过程可以分为以下几个步骤：a. 将要发送的数据存储在SBUF寄存器中。
b. 等待发送完成，即判断TI（发送中断标志位）是否为1，如果为1，则表示发送完成。
c. 清除TI标志位。
3. 接收数据接收数据的过程可以分为以下几个步骤：a. 等待数据接收完成，即判断RI（接收中断标志位）是否为1，如果为1，则表示接收完成。
b. 将接收到的数据从SBUF寄存器中读取出来。
c. 清除RI标志位。
三、51单片机串口通信的常见问题与解决方法1. 波特率不匹配当发送方和接收方的波特率不一致时，会导致数据传输错误。
解决方法是在初始化时确保两端的波特率设置一致。
2. 数据丢失当发送方连续发送数据时，接收方可能会出现数据丢失的情况。
以51单片机为例，一个简单的串口通信协议C程序
/**************************************************
文件说明：以51 单片机为例，一个简单的串口通信协议C 程序，
协议以0XAA 开头，以0XCC,0X33,0XC3,0X3C 结尾，数据长度不一定
*************************************************/
#define uchar unsigned char
#define uint unsigned int
bit RXAAOK; //接收到0XAA 开头标志
bit RXFRMOK; //接收一帧完整数据标
//接收中断中如果是完整一条数据置位，主函数中
//处理完毕清零
uchar RXBUF[32]; //接收缓存
uchar RX_P; //数据个数
void UARTO_ISR() interrupt 4 //接收中断，不同处理器可能是不同的函数声明
{
uchar i; //用处提取接收缓冲器的字符
if(RI)
{ i=SBUF; //提取字符
RI=0;
if(RXFRMOK==0) //判断是否接收到起始字符0XAA
{ if(RXAAOK) //如果接收到0XAA，继续接收后面的字符
{ RXBUF[RX_P]=i; //字符存入数组。
51单片机串口通信原理一、概述串口通信是指通过串口进行数据传输的一种通信方式。
51单片机作为一种常见的嵌入式系统，其应用范围非常广泛，因此掌握51单片机串口通信原理是非常重要的。
本文将从串口通信的基本原理、51单片机串口硬件结构、51单片机串口软件实现等方面进行详细介绍。
二、串口通信基本原理1. 什么是串口？串行端口（Serial Port）又称为异步通讯端口（Asynchronous Communication Port），简称为COM端口。
它是计算机与外部设备之间进行数据传输的一个接口。
在计算机中，通过串行端口可以连接各种外部设备，如打印机、调制解调器等。
2. 什么是异步通讯？异步通讯（Asynchronous Communication）是指在数据传输时不需要事先建立一个稳定的连接，在发送数据前不需要接收方发送确认信息，也不需要预先定义传输时间。
因此，在异步通讯中，发送方和接收方之间没有任何同步关系。
3. 什么是波特率？波特率（Baud Rate）也称为比特率（Bit Rate），它表示每秒钟可以传输多少个二进制位。
在串行通讯中，波特率是数据传输的一个重要参数。
4. 什么是数据位、停止位和校验位？数据位（Data Bits）表示每个字符中包含的二进制位数，通常为5、6、7或8。
停止位（Stop Bits）表示每个字符后面要发送多少个停止位，通常为1或2个。
校验位（Parity Bit）用于检测数据传输中出现的错误。
常见的校验方式有奇偶校验、偶校验和无校验。
其中，奇偶校验和偶校验需要在每个字符的最高位添加一个校验位，使得每个字符中1的数量为奇数或偶数。
5. 串口通讯流程串口通讯流程大致分为以下几步：1）发送端将需要传输的数据按照一定格式进行编码，并通过串口发送给接收端；2）接收端接收到数据后，按照相同的格式进行解码，并进行错误检测；3）如果发现有错误，则可以向发送端请求重发；4）如果没有错误，则接收端可以对数据进行处理。
51单片机串口通信51单片机串口通信（转载）2009-03-03 18:22一、串口通信原理串口通讯对单片机而言意义重大，不但可以实现将单片机的数据传输到计算机端，而且也能实现计算机对单片机的控制。
由于其所需电缆线少，接线简单，所以在较远距离传输中，得到了广泛的运用。
串口通信的工作原理请同学们参看教科书。
以下对串口通信中一些需要同学们注意的地方作一点说明：1、波特率选择波特率（Boud Rate）就是在串口通信中每秒能够发送的位数（bits/second）。
MSC- 51串行端口在四种工作模式下有不同的波特率计算方法。
其中，模式0和模式2波特率计算很简单，请同学们参看教科书；模式1和模式3的波特率选择相同，故在此仅以工作模式1为例来说明串口通信波特率的选择。
在串行端口工作于模式1，其波特率将由计时/计数器1来产生，通常设置定时器工作于模式2（自动再加模式）。
在此模式下波特率计算公式为：波特率=（1+SMOD）*晶振频率/（384*（256-TH1））其中，SMOD——寄存器PCON的第7位，称为波特率倍增位；TH1——定时器的重载值。
在选择波特率的时候需要考虑两点：首先，系统需要的通信速率。
这要根据系统的运作特点，确定通信的频率范围。
然后考虑通信时钟误差。
使用同一晶振频率在选择不同的通信速率时通信时钟误差会有很大差别。
为了通信的稳定，我们应该尽量选择时钟误差最小的频率进行通信。
下面举例说明波特率选择过程：假设系统要求的通信频率在20000bit/s以下，晶振频率为12MHz，设置SMOD=1（即波特率倍增）。
则TH1=256-62500/波特率根据波特率取值表，我们知道可以选取的波特率有：1200，2400，4800，9600，19200。
列计数器重载值，通信误差如下表：因此，在通信中，最好选用波特率为1200，2400，4800中的一个。
2、通信协议的使用通信协议是通信设备在通信前的约定。
单片机、计算机有了协议这种约定，通信双方才能明白对方的意图，以进行下一步动作。
