视频可以应用在很多行业，比如说餐饮、养殖行业、各大商场、办公大楼等地，今天就来给大家介绍一下视频监控系统的结构组成有什么。
一、监控系统前端。
（1）普通枪机。
这种摄象机是最普遍的监控摄象机，也就是说它是按照监控摄象机的基本组成结构来制作的。
这里要强调的是镜头的区别。
在枪机上可以安装普通、长距离和广角镜头。
按镜头的标准来说以6.0mm镜头为分界线，比其小的一般为广角镜头，角度一般大于30度。
比其大的一般为长距离镜头，距离一般要大于30米。
（2）半球摄象机。
这种摄象机除了外壳和普通枪机不同以外，其他的标准都差不多。
（3）红外摄象机。
这种摄象机就是在普通摄象机的基础上配合红外灯来增强夜视效果的摄象机。
有的普通摄象机的CCD就有感红外线功能，对于这种摄象机来说，直接加装红外灯就可以了。
有的摄象机本身不含感红外线功能，这就需要对镜头加以要求，必须是可以感红外的镜头加红外灯才能满足要求。
（4）一体化摄象机。
这种摄象机的使用也非常频繁，它是一种将变焦镜头（分为手动和自动）和摄象机的基本组成元件一起集成起来的一种特殊的监控摄象机。
2、控制云台。
（1）云台。
云台是承载摄像机进行水平和垂直两个方向转动的装置，内置两个交流电机，负责水平和垂直的运动；水平转动的角度一般为350度，垂直转动的角度一般为75度，而且，水平和垂直转动的角度可以通过调节限位开关进行调整。
（2）云台解码器。
云台解码器，是为带有云台、变焦镜头等可控设备提供驱动电源并与控制设备如矩阵进行通讯的前端设备。
通常，解码器可以控制云台的上、下、左、右旋转，变焦镜头的变焦、聚焦、光圈以及对防护罩雨刷器、摄像机电源、灯光等设备的控制，还可以提供若干个辅助功能开关，以满足不同能够用户的实际需要。
3、视频服务器。
视频服务器主要负责监控网络的数据信息管理和网络客户授权等。
视频服务器是由一个或多个模拟视频输入口、图像数字处理器、压缩芯片和一个具有网络连接功能的视频数字处理器所构成。

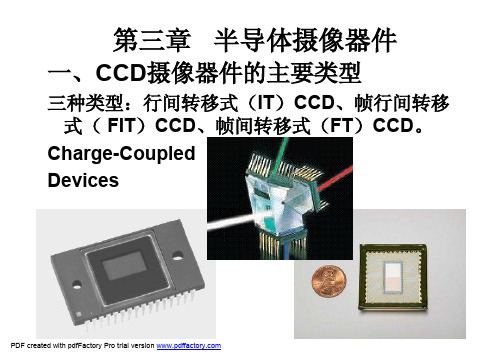

第三章半导体摄像器件一、CCD摄像器件的主要类型三种类型：行间转移式（IT）CCD、帧行间转移式（FIT）CCD、帧间转移式（FT）CCD。
Charge-CoupledDevicesCCD摄像器件的类型第三章1 行间转移式CCD（1）基本结构：图（a）•感光列：光照时，感光单元产生光电子。
感光单元上加正电压，光电子存储在感光单元内。
•垂直转移寄存器：上面有遮光层，不能感光，加脉冲控制电子的存储和转移。
•溢出漏：在感光单元底下。
光照过强时，过量的电子从感光单元流到溢出漏中排出。
在高亮点处不会出现“开花”和“拖慧尾”现象。
•水平读出寄存器：加驱动脉冲使电荷向输出端转移。
（2）电荷转移过程•在场扫描正程期间，光图像在CCD的感光部分形成电荷像，每个感光单元内的电荷量与该点照度成比例。
在场逆程期间，全部电荷包迅速从感光列转移到其左侧的垂直转移寄存器中。
•在下一个场正程时，感光列产生新的电荷像；同时，上一场的电荷包在垂直转移寄存器中一行行地向水平转移寄存器转移。
•在每个行逆程期间，向水平转移寄存器移进一行电荷包；在行正程期间，水平转移寄存器中的电荷包逐一向输出端转移，并形成信号电压送到外电路。
•电荷包的转移靠时钟脉冲作用，移动速度恒定。
2 FT帧转移式CCD（1）基本结构：•感光区：能感光，产生电荷像。
感光单元两列之间有阻挡层，没有垂直转移寄存器。
•存储区：与感光区像素数目相同，被遮光。
•水平读出寄存器：加驱动脉冲使电荷向输出端转移。
（2）电荷转移过程：场逆程，全部电荷包从感光区转移到存储区内。
0.5mS场正程，电荷电从存储区逐行转移到水平转移寄存器。
行消隐，向水平转移寄存器转移一行电荷包，行正程，水平转移寄存器内的电荷包移出，形成信号电压。
（2）FT CCD的特点:•FT式CCD的感光区上的光利用率高。
IT式CCD的感光面积与总像面之比为35％左右。
•IT式CCD感光单元之间的距离较大，在水平方向会有较大的混叠失真。

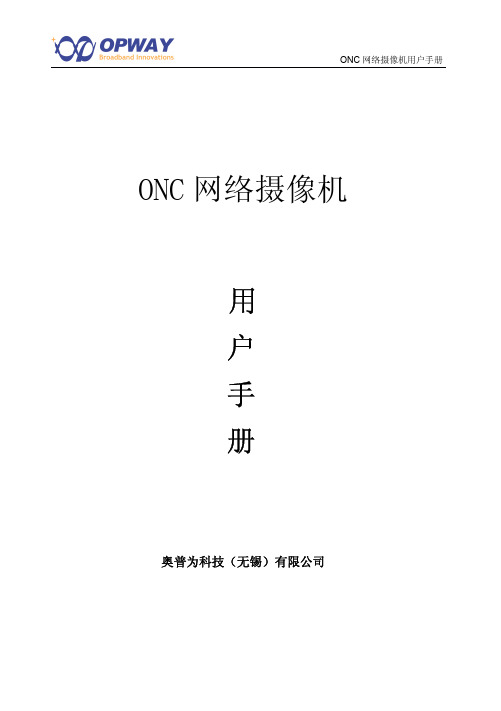

用户手册奥普为科技（无锡）有限公司目录第一章简介 (3)1.1硬件特点 (3)1.2产品规格 (4)1.3管理方式 (4)1.4包装 (5)第二章硬件描述 (6)2.1基本结构（枪机型） (6)2.2基本结构（球机型） (7)2.3安装 (8)2.3.1桌面安装 (8)2.3.2支架安装 (8)2.3LED状态 (9)第三章嵌入式Web网管 (10)3.1登录 (10)3.2视频与显示 (12)3.2.1视频播放 (12)3.2.2云台控制 (14)3.2.3视频访问控制 (14)3.2.4OSD配置 (15)3.3系统配置 (16)3.3.1系统信息 (16)3.3.2系统状态 (17)3.3.3系统日志 (18)3.3.4Spook日志 (18)3.4设备 (19)3.4.1重启设备 (19)3.4.2在线升级 (19)3.5报警 (21)3.5.1报警配置 (21)3.5.2动态侦测 (22)3.5.3FTP设置 (23)3.6网络配置 (23)3.6.1有线网络配置 (24)3.7多媒体配置 (25)附录一技术支持 (28)（1）安装调试 (28)（2）培训 (28)（3）技术咨询服务 (28)（4）网上技术服务 (28)第一章简介ONC网络摄像机是一款可远程管理的高性能网络摄像机，适用于低延迟高性能要求的视频监控环境。
其设计目标主要针对目前迅猛发展的安防产品中智能小区、交通电子警察、企业、银行、学校、政府机关等要求视频监控的应用环境。
ONC网络摄像机根据用户的不同应用环境大致分为球机和枪机两大类型，在球机中从外型又可分为全球和半球两种，另外从速度上又可分为高速球、中速球和慢速球。
球机区别于枪机的主要特点是适合于对监控范围要求大的场合，通过控制球机内置的两个电机可实现水平0--360°、垂直0--90°无死角的视频监控。
并可根据用户对监控点重要程度的需求设置最多达64个预置位。
目录安全事项 (2)一、监视器介绍 (2)特点和性能 (2)前视图 (2)后视图 (2)摄像机接口 (3)信号连接图 (3)技术指标 (4)二、摄像机介绍（半球） (5)功能特征 (5)结构示意图 (5)安装说明 (5)注意事项 (5)技术指标（半球） (6)三、摄像机介绍（后视） (7)功能特性 (7)结构示意图 (7)安装提示说明 (7)注意事项 (8)技术指标（后视） (8)第一章 DVR特色介绍 (9)第二章外观介绍 (9)2.1前面板 (9)2.2后面板 (9)第三章 DVR的安装 (10)3.1安装硬盘 (10)3.2 安装摄像机和监视器、麦克风和扬声器 (11)3.3安装电源（注意：切勿接反电源极性！） (11)第四章 DVR系统引导进程介绍 (11)4.1硬盘检测 (11)4.2覆盖丢失的数据进程 (12)4.3恢复录影进程 (12)4.4进入主画面 (12)第五章 DVR系统菜单介绍 (13)5.1 菜单介绍 (13)5.2显示通道设置 (13)5.3 录像通道设置 (13)5.4录像模式设置 (13)5.5 录像帧率设置 (14)5.6 录像品质 (14)5.7录像设置 (14)5.8系统设置 (15)(1) 录音开关 (15)(2) 音频开关 (15)(3) 语言 (16)(4) 自动录像 (16)(5) 密码开关 (16)(6) 密码设置 (17)(7) 颜色设置 (17)(8) 时间设置 (17)(9) 车次设置 (18)(10) 关机时间 (18)5.9硬盘设置 (19)5.11 制式选择 (20)5.12 系统重置 (20)第六章其它设置 (21)6.1开始录像 (21)6.2停止录像 (21)第七章回放设置 (22)第八章参数规格 (23)第九章附录 (24)9.1系统连接示意图 (24)9.2随机附件 (24)欢迎使用本公司的黑白车载监控产品。
为使用产品长期无故障使用，充分享用本机的特点，请仔细阅读此说明书。
电视监控系统基本结构系统组成：摄像传输控制显示（记录）系统功能：摄像部分是安装在现场的，它包括摄像机、镜头、防护罩、支架和电动云台，它的任务是对被摄体进行摄像并将其转换成电信号。
传输部分的任务是把现场摄像机发出的电信号传送到控制中心，它一般包括线缆、调制与解调设备、线路驱动设备等。
显示与记录部分把从现场传来的电信号转换成图像在监视设备上显示，如果有必要，就用录像机录下来，所以它包含的主要设备是监视器和录像机。
控制部分则负责所有设备的控制与图像信号的处理。
系统规模：小型电视监控系统一般摄像机数量＜10个。
中型电视监控系统一般摄像机数量在10～100个范围内。
监控系统可根据管理需要设置若干级管理的控制键盘及相应的监视器。
大型电视监控系统一般摄像机数量＞100个，它是将中型监控系统联网组合而成的，系统设总控制器和分控制器进行监控管理。
电视监控系统设备摄像机传输电缆控制设备显示终端录像机1.摄像机根据摄像机的性能、功能、使用环境、结构颜色等有以下分类。
(1)按性能分类①普通摄像机：工作于室内正常照明或室外白天。
②暗光摄像机：工作于室内无正常照明的环境里。
③微光摄像机：工作于室外月光或星光下。
④红外摄像机：工作于室内、外无照明的场所。
2)按功能分类①视频报警摄像机：在监视范围内如有目标在移动时，就能向控制器发出报警信号。
②广角摄像机：用于监视大范围的场所。
③针**振摄像机：用于隐辟监视局部范围。
(3)按使用环境分类①室内摄像机：摄像机外部无防护装置，使用环境有要求。
②室外摄像机：在摄像机外安装防护罩。
内设降温风扇、遮阳罩、加热器、雨刷等。
适应室外温、湿度等环境的变化。
(4)按结构组成分类①固定式摄像机：监视固定目标。
②可旋转式：带旋转云台摄像机，可做上、下、左、右、旋转。
③球形摄像机：可做360°水平旋转，90°垂直旋转，预置旋转位置。
④半球形摄像机：吸顶安装，可做上、下、左、右旋转。
摄像机培训资料目录：一、摄像机概念二、摄像机分类三、摄像机的工作原理四、摄像机的技术参数五、摄像机的选用及安装要点：六、日常维护及注意事项一、摄像机概念摄像机又称摄像头或ＣＣＤ（Charge Coupled Device)即电荷耦合器件。
严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的。
监控摄像机是用在安防方面的专业摄像机，他的像素和分辨率比电脑的视频头要高但是赶不上专业的数码相机或DV。
监控摄像机只是一个单一的视频扑捉设备，它不具备数据保存功能。
二、摄像机分类1、依成像色彩划分(1) 彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。
因有颜色而使信息量增大，信息量一般认为是黑白摄像机的 10 倍。
(2) 黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。
2、依摄像机分辨率划分(1) 影像像素在 25 万像素（ pixel ）左右、彩色分辨率为 330 线、黑白分辨率 400 线左右的低档型。
(2) 影像像素在 25 万 ~38 万之间、彩色分辨率为 420 线、黑白分辨率在 500 线上下的中档型。
(3) 影像在 38 万点以上、彩色分辨率大于或等于 480 线、黑白分辨率， 570 线以上的高分辨率。
3、依摄像机灵敏度划分(1) 普通型：正常工作所需照度为 1~31ux(2) 低照型：正常工作所需照度为 0.1lux 左右(3) 星光型：正常工作所需照度为 0.01x 以下(4) 红外型：原则上可以为零照度，采用红外光源成像。
4、按摄像元件的 CCD 靶面的大小划分(1)l inch 靶面尺寸为宽 12.7mmX 高 9.6mm, 对角线 16mm(2)2/3 inch 靶面尺寸为宽 8.8mmX 高 6.6mm, 对角线 11mm(3)1/2 inch 靶面尺寸为宽 6.4mmX 高 4.8mm, 对角线 8mm(4)1/3 inch 靶面尺寸为宽 4.8mmX 高 3.6mm, 对角线 6mm(5)1/4 inch 靶面尺寸为宽 3.2mmX 高 2.4mm, 对角线 4mm5、依据摄像机外观划分(1) 枪式摄像机：市场最普通型，外观长方体，不含镜头，装于护罩内。
关于摄像机的组成一、摄像机的主要组成1、摄像机的种类有哪些电视摄像机是电视系弘中将景物光像变成电视图像信号的关键设备。
它所采用的摄像器伯可分为摄像管和固体摄像器件两类，它们都利用某一种光电效应，将景物的光像转换成电荷，构成相应的像素，在微小电容中暂时存贮。
摄像管是利用电子束对像素进行扫描，读取这些暂时存贮的电荷，形成电视图像信号。
固体摄像器件是利用电荷转移方式读取像素中的电荷。
摄像机的种类很多，分类方法也各异。
按记录VF、AF信号方式，可分为模拟和数字两类。
模拟摄像机发展已较成熟，但质量很难再提高，而且模拟视频处理设备的价格很昂贵。
近年来随着数字技术迅猛发展起来的数字摄像机，图像质量较高，易与计算机接口，数字处理灵活方便，性价比也明显优于模拟摄像机。
按摄像器件变可分为摄像管摄像机和固体器件摄像机。
采用这种图像传感器的摄像机具有图像质量好，可靠性高，体积小等特点。
除广播级摄像机外，家用摄像机也已普遍采用CCD 摄像器件。
按摄像器件数目分，采用摄像管的摄像机分别称为三管机或单管机，采用固体器件的摄像机分别称为三片（板）机或单（板）机。
三管（片）机是将摄像镜头的光像经分公系统分成红（R）、绿（G）、蓝（B）三路光像，再分别经3只摄像管（片）光电变换后处理成彩色电视信号。
而单管（片）机是在摄像器件前设置一个分色光栅，使输入的光信号先经分色光栅变成光学调制（分色）信号，光电变换后形成调制的电信号，再通过特殊电路进行分色处理，编码成彩色全电视信号。
还有许多分法，如按用途分，可分为广播级摄像机、专业级摄像机和家用级摄像机；按使用场合分，可分为演播室用摄像机、便携式摄像机和两用摄像机；按照度分，可分为普通摄像机（最低为10Lx）、低照度摄像机（最低为0.1-0.5Lx）和微光摄像机（最低10-4Lx）；按光谱范围分，可分为可见光摄像机（波长380-780mm）、红外摄像机（波长＞780mm）、X射线摄像机和紫外线摄像机（波长＜380mm）；按记录媒体分，可分为磁带、硬盘（磁盘）、光盘摄像机；按分辨率分，可分为一般分辨型（＜38万像素）、高分辨型（＞38万像素）摄像机；按功能分，可分为机板型、针孔型、鱼眼型、网络型（电脑摄像头）几种摄像机；按CCD靶面大小分，可分为1＂、2/3＂、1/2＂、1/3＂、1/4＂、1/5＂（现在开发）摄像机；按同步方式分，可分为外同步、内同步、功率同步、外VD同步（电源垂直同步）摄像机；按使用电源分，可分为交流220V、110V、24V摄像机和直流12V、9V微型摄像机等。
第二章摄像机的基本结构和原理（2012年2月29日星期三）第一节摄像机的原理及分类一、摄像机的基本结构和原理：１、基本结构：通常摄像机是由光学系统，光电转换系统，图像信号处理系统，自动控制系统组成。
（其中，自动控制系统包括白平衡调整、自动光圈调整、自动变焦、自动增益、自动聚焦等装置。
光学系统由变焦镜头、红绿蓝分光系统、滤色片组成，这里主要指的是镜头。
光电转换系统主要由CCD或摄像管构成）另外摄像机还有一些附属部件，主要有录像机、彩条信号发生器、寻像器、电源等。
２、基本原理：通过摄像机光学系统对光学图像（光能）的摄取，经过分光、滤色等过程，可以得到成像于摄像器材（如CCD）靶面上的红绿蓝三幅基色光像。
再由摄像器械（如CCD）为主体的光电转换系统，将成像于靶面上光像转换成电信号，然后经图象信号处理系统放大、校正和处理并同时完成信号编码工作记录在磁带或存储卡上，最终形成彩色全电视信号输出。
光—电—磁—电视信号（电、光）二、摄像机的分类和发展从不同的角度出发，摄像机不同的分类方法，以下我们介绍几种常见的摄像机分类方法：1、按质量分类：家用级、专业级、广播级。
（1）广播级，摄像机的各项技术指标最优，图像质量最好，适合各级电视台、电视传媒使用。
一般要求其水平方向分解力达550线，垂直方向分解力达575线，信噪比达54分贝以上，在允许的工作范围内达到较低失真或无失真。
价格比其他类型的摄像机昂贵，体积大，重量也比较重。
索尼的BETACAM系列、BETACAMS—X系列，松下的DVCPRO050系列，JVC的数字D—9格式的产品都属于广播级的摄像机。
（2）业务级，图像质量较好，一般用于各单位的闭路系统中，多见于广播电视以外的专业领域。
其清晰度达450线以上，信噪比达50分贝以上(信噪比：signal-to-noiseratio信号杂讯比，信噪比是信号电压对于噪声电压的比值，通常用符号s/n来表示。
由于在一般情况下，信号电压远高于噪声电压，比值非常大，信噪比的单位用db来表示。
