PVD金属化工艺

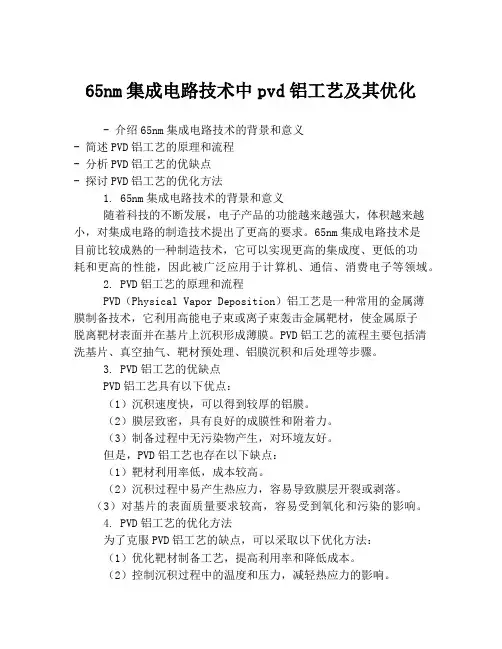

65nm集成电路技术中pvd铝工艺及其优化- 介绍65nm集成电路技术的背景和意义- 简述PVD铝工艺的原理和流程- 分析PVD铝工艺的优缺点- 探讨PVD铝工艺的优化方法1. 65nm集成电路技术的背景和意义随着科技的不断发展，电子产品的功能越来越强大，体积越来越小，对集成电路的制造技术提出了更高的要求。

65nm集成电路技术是目前比较成熟的一种制造技术，它可以实现更高的集成度、更低的功耗和更高的性能，因此被广泛应用于计算机、通信、消费电子等领域。

2. PVD铝工艺的原理和流程PVD（Physical Vapor Deposition）铝工艺是一种常用的金属薄膜制备技术，它利用高能电子束或离子束轰击金属靶材，使金属原子脱离靶材表面并在基片上沉积形成薄膜。

PVD铝工艺的流程主要包括清洗基片、真空抽气、靶材预处理、铝膜沉积和后处理等步骤。

3. PVD铝工艺的优缺点PVD铝工艺具有以下优点：（1）沉积速度快，可以得到较厚的铝膜。

（2）膜层致密，具有良好的成膜性和附着力。

（3）制备过程中无污染物产生，对环境友好。

但是，PVD铝工艺也存在以下缺点：（1）靶材利用率低，成本较高。

（2）沉积过程中易产生热应力，容易导致膜层开裂或剥落。

（3）对基片的表面质量要求较高，容易受到氧化和污染的影响。

4. PVD铝工艺的优化方法为了克服PVD铝工艺的缺点，可以采取以下优化方法：（1）优化靶材制备工艺，提高利用率和降低成本。

（2）控制沉积过程中的温度和压力，减轻热应力的影响。

（3）加强基片的表面预处理，提高表面质量。

（4）结合其他工艺，如CVD（Chemical Vapor Deposition）工艺，形成复合膜，提高膜层的性能。

总之，PVD铝工艺是65nm集成电路制造中常用的一种金属薄膜制备技术，具有较好的成膜性和附着力，但也存在一些缺点。

通过优化工艺，可以克服这些缺点，提高膜层的性能和制造效率。

pvd电镀工艺PVD电镀工艺是指物理化学气相沉积工艺（英文全称PhysicalVaporDeposition），它是在真空状态下，以物体表面为反应器，以低能量的离子、电子、原子流实现对金属、非金属物质表面的沉积，从而形成膜层。

该工艺是能够在低温、短时间内实现沉积，可以获得具有极高质量的涂层，关键技术在于真空环境和物质离子源选择。

PVD电镀用途PVD电镀技术主要用于涂层金属和非金属，如涂层钛合金、钴合金，也可以用于涂层非金属如碳等等，目的是增加涂层的耐磨性和耐腐蚀性，而且它可以获得低厚度的涂层。

PVD电镀优势PVD电镀是一种技术，具有节能、环保、持久耐用的特点。

它的沉积速度高，有较强的抗腐蚀性，对大多数金属和非金属具有极好的生物相容性，耐磨性能好，沉积后不会变形，耐高温解法材料，可用于高精度表面涂层及薄膜制备。

PVD电镀原理PVD电镀原理是在真空环境中，以电位较低能量的离子、原子等电子流，向待涂层物料表面沉积，实现涂层。

PVD电镀中，待涂层物料表面涂层前，使用无机物质或以合成无机物质为基础的合成气体，利用热沉积作用，在待涂层物料表面沉积涂层。

PVD电镀技术发展随着工业发展，PVD技术不断改进，PVD电镀技术已经发展到结构微观尺度，具有分离控制、降低破坏和改善耐久性的技术特点。

传统的PVD电镀技术虽然可实现涂层，但是仍然存在一定的缺陷，如涂层的质量不稳定，涂层的形貌不稳定，涂层的厚度不均匀，涂层的分子结构不稳定等等。

总结PVD电镀工艺是一种物理化学气相沉积工艺，可以实现涂层金属和非金属，它具有节能、环保、持久耐用的特点，传统的PVD电镀技术也由于不断的发展，具有分离控制、降低破坏和改善耐久性的技术特点。

但是仍然存在一定的缺陷，如涂层的质量不稳定，涂层的形貌不稳定，涂层的厚度不均匀，涂层的分子结构不稳定等等。

不同的不锈钢表面处理工艺，能够让同样的材质凸显不同的视觉效果及手感特征。

从设计的角度出发，需要了解下面这7种不锈钢的表面处理工艺。

1. PVD工艺PVD(Physical Vapor Deposition)---物理气相沉积：指利用物理过程实现物质转移，将原子或分子由源转移到基材表面上的过程。

它的作用是可以使某些有特殊性能(强度高、耐磨性、散热性、耐腐性等)的微粒喷涂在性能较低的母体上，使得母体具有更好的性能。

PVD基本方法：真空蒸发、溅射、离子镀(空心阴极离子镀、热阴极离子镀、电弧离子镀、活性反应离子镀、射频离子镀、直流放电离子镀)。

iPhone X不锈钢加PVD工艺的顺利量产，标志着不锈钢加塑胶中框PVD技术方案已经成熟，为手机厂商表面处理方案多增加一项选择。

2. 喷砂(喷丸)处理喷砂是采用压缩空气为动力，以形成高速喷射束将喷料(铜矿砂、石英砂、金刚砂、铁砂、海砂)高速喷射到需处理工件表面，使工件表面的外表或形状发生变化。

喷砂在工程与表面工艺方面都有很强的应用，如：提高粘接件粘度、去污、优化机加工后的表面毛刺、表面哑光处理。

喷砂工艺比手工打磨要均匀而高效，这种方法的不锈钢处理，打造出产品的低调、耐用的特征。

下面举几个例子直观看看喷砂工艺的效果：3. 化学处理化学处理是采用化学或电化学处理使不锈钢表面生成一层稳定化合物方法的统称。

像我们常说的电镀便是用电化学处理的。

单独或混合使用酸溶液、阳极溶解(电解)等进行除锈，使用磷酸盐处理、铬酸盐处理、发黑、阳极氧化等使金属表面生成一层保护膜，均属于此种方法。

这种方法能够达到复杂的花纹效果，打造复古或是现代的设计需求。

4. 镜面处理不锈钢的镜面处理，简单来讲就是对不锈钢表面进行抛光，抛光手法分为物理抛光和化学抛光。

也可以在不锈钢表面进行局部抛光，抛光的等级分为普通抛光，普通6K，精磨8K，超强精磨10K效果。

镜面给人以高档简约，时尚未来的感觉。

5. 表面着色不锈钢着色不仅赋予不锈钢制品各种颜色，增加产品的花色品种，而且提高产品耐磨性和耐腐蚀性。

pvd电镀工艺PVD电镀工艺摘要：PVD（Physical Vapor Deposition）电镀工艺是一种新型的电镀技术，它通过将材料以固态的形式加热，使其转化为气相，然后在材料表面形成薄膜。

PVD电镀工艺具有很多优势，如高度均匀的薄膜质量、较高的附着力、较低的工件变形以及对环境的友好等。

本文将重点介绍PVD电镀工艺的原理、应用以及未来的发展方向。

第一部分：PVD电镀工艺的原理PVD电镀工艺的原理是利用高能粒子（离子、原子或分子）对材料表面进行沉积而形成薄膜。

PVD电镀工艺通常包括以下几个步骤：1. 蒸发：将金属材料以固态形式加热，使其转化为气相。

这个过程通常发生在真空环境中，以防止杂质的存在。

2. 沉积：将蒸发的金属材料沉积到待镀件表面。

沉积过程中，高能粒子会与金属材料表面发生反应，形成均匀的薄膜。

3. 附着：通过控制沉积条件，使薄膜附着在待镀件表面。

PVD电镀工艺通常具有很好的附着力，可以在各种形状和材料的表面形成均匀的薄膜。

4. 后处理：经过沉积和附着后，薄膜需要进行一些后处理步骤，如退火、抛光等，以提高膜层的性能。

第二部分：PVD电镀工艺的应用PVD电镀工艺由于其优秀的性能，在许多领域得到广泛应用。

以下是一些常见的PVD电镀工艺应用：1. 防腐蚀镀膜：PVD电镀工艺可以镀制出高硬度、高耐磨、高附着力的膜层，能够有效延长物件的使用寿命，提高物件的耐腐蚀能力。

2. 装饰镀膜：PVD电镀工艺可以通过调整沉积条件，制备出具有不同颜色、光泽度和纹理的膜层，用于制作高档家居产品、手表、珠宝等。

3. 刀具涂层：PVD电镀工艺可以制备出高硬度、高刚度的涂层，用于制作刀具，提高刀具的切削性能和耐磨性。

4. 光学薄膜：PVD电镀工艺可以制备出具有特殊光学性能的薄膜，如折射率控制膜、反射膜、透明导电膜等，广泛应用于光学器件和显示器件中。

第三部分：PVD电镀工艺的发展方向随着科技的不断发展和社会对环境友好和可持续发展的需求，PVD 电镀工艺也在不断进步和改进。

珠宝pvd工艺流程珠宝PVD工艺流程。

一、啥是PVD呀？PVD就是物理气相沉积（Physical Vapor Deposition）的简称啦。

这在珠宝制作里可是个超级酷的技术呢。

你可以把它想象成给珠宝穿上一层超级酷炫的外衣。

这层外衣能让珠宝变得更加耐磨、好看，还能有各种各样独特的颜色和质感哦。

二、准备工作。

在进行PVD之前，珠宝得先被好好地清洗一番。

就像我们人出门要洗脸打扮一样，珠宝也得干干净净的。

这个清洗可不能马虎，要把珠宝表面的油污、灰尘还有那些小杂质都去掉。

要是清洗不干净，后面的PVD效果可就大打折扣啦。

清洗完之后呢，就要把珠宝放到专门的设备里面啦。

这个设备就像是一个小魔法屋，能让珠宝发生神奇的变化。

三、PVD的核心步骤。

1. 蒸发源。

这个环节呀，就像是给珠宝做一场金属的“小雨”。

我们要把用来镀膜的金属材料加热，让它变成气态。

比如说，如果我们想要给珠宝镀上一层金色，就可以用金这种金属材料。

把金加热到很高的温度，它就会像小水汽一样飘起来啦。

这时候的金原子可活跃了，到处跑来跑去的，就等着给珠宝“穿衣服”呢。

2. 传输过程。

那些变成气态的金属原子，就得开始它们的旅程啦。

它们要在真空环境里朝着珠宝的方向飘过去。

这个真空环境可重要了，就像一个超级干净的通道，没有其他乱七八糟的东西干扰这些金属原子的旅行。

如果有其他物质在这个环境里，那这些金属原子可能就会和它们“打架”，就不能好好地在珠宝上镀膜了。

3. 沉积在珠宝表面。

当这些金属原子飘到珠宝表面的时候，就开始慢慢地沉积下来啦。

就像小雪花一片片地落在地上堆积起来一样。

它们会按照一定的规律排列在珠宝表面，一层一层地堆积，逐渐形成一层均匀的薄膜。

这个过程可需要耐心了，不能着急。

而且，在这个过程中，要控制好各种参数，比如温度、压力之类的，这样才能保证薄膜的质量。

四、后处理。

PVD完了之后，珠宝还不能马上就拿出来用呢。

还得进行一些后处理。

比如说，有时候要对镀膜的表面进行一些打磨或者抛光的操作。

目录：Chapter PVD1. 概述1.1 金属化工艺的作用1.2 金属化材料的要求1.3 合金材料的使用1.4金属化膜与半导体的接触1.5 薄膜沉积技术2．物理气相沉积2.1 溅射沉积2.2溅射腔体结构2.3 溅射的工艺条件2.4 膜的工艺参数及性质3．AL/SI接触及其改进3.1 AL中掺入少量的SI3.2 AL-阻挡层结构4．AL膜的电迁移4.1 提高AL膜沉积温度4.2 AL中掺入少量的Cu4.3 三层夹心结构5．金属膜的应用5.1 AL膜5.2 TI膜5.3 TIN膜5.4 金属硅化物膜6．多重内连接工艺6.1 回付法制作插塞6.2 高温AL7．台阶覆盖7.1台阶覆盖率定义7.2提高台阶覆盖率的方法8．Collimetor9．其它Chapter RTA1. RTA原理极其利用PVD 金属化工艺引言本文主要讲述了PVD的工作原理、工艺条件以及工艺参数，并结合实际列举了一些常见问题及解决方法。

讲述了金属化材料的一些性质极其在实际中的应用。

1．概述1.1 金属化工艺的作用金属化工艺的作用归纳起来有如下几点：（1）连接作用：将IC里的各元件连起来，形成一个功能完善而强大的IC。

（2）接触作用：在栅区及有源区形成欧姆接触。

（3）阻挡作用：阻挡AL与SI的互溶，防止结的穿通。

（4）ARC作用：降低AL表面反射率，有利暴光。

（5）湿润作用：在热AL工艺中，室温TI有利于AL的流动以及在WCD 工艺之前，要COLLIMETOR溅TI+TIN。

1.2 金属化材料的要求目前能用作IC金属化的材料很多，有单元金属、多元金属、合金、硅化物等。

但是，无论使用哪种材料，都必须满足如下要求：（1）电阻率要低。

（2）与n型和p型硅能形成欧姆接触。

（3）与SI和SIO2的粘附性好。

（4）抗电迁移能力强。

（5）抗腐蚀能力强。

（6）易刻蚀。

（7）便于超声或热压键合。

（8）膜的应力要低。

1.3 合金材料的使用由于纯AL材料的电阻率低，与SI（或SIO2）的粘附性又好，而且易刻蚀，是一种作为导电连线的好材料，因而得到广泛使用。

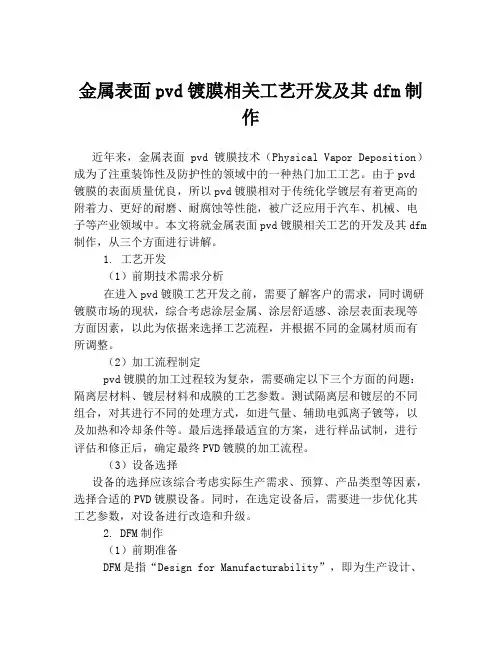

金属表面pvd镀膜相关工艺开发及其dfm制作近年来，金属表面pvd镀膜技术（Physical Vapor Deposition）成为了注重装饰性及防护性的领域中的一种热门加工工艺。

由于pvd 镀膜的表面质量优良，所以pvd镀膜相对于传统化学镀层有着更高的附着力、更好的耐磨、耐腐蚀等性能，被广泛应用于汽车、机械、电子等产业领域中。

本文将就金属表面pvd镀膜相关工艺的开发及其dfm 制作，从三个方面进行讲解。

1. 工艺开发（1）前期技术需求分析在进入pvd镀膜工艺开发之前，需要了解客户的需求，同时调研镀膜市场的现状，综合考虑涂层金属、涂层舒适感、涂层表面表现等方面因素，以此为依据来选择工艺流程，并根据不同的金属材质而有所调整。

（2）加工流程制定pvd镀膜的加工过程较为复杂，需要确定以下三个方面的问题：隔离层材料、镀层材料和成膜的工艺参数。

测试隔离层和镀层的不同组合，对其进行不同的处理方式，如进气量、辅助电弧离子镀等，以及加热和冷却条件等。

最后选择最适宜的方案，进行样品试制，进行评估和修正后，确定最终PVD镀膜的加工流程。

（3）设备选择设备的选择应该综合考虑实际生产需求、预算、产品类型等因素，选择合适的PVD镀膜设备。

同时，在选定设备后，需要进一步优化其工艺参数，对设备进行改造和升级。

2. DFM制作（1）前期准备DFM是指“Design for Manufacturability”，即为生产设计、生产所能接受的设计。

在PVD镀膜的制作中，DFM的制作要从产品设计，结构设计和工艺设计三方面开展。

（2）产品设计在产品设计中，需要考虑到不同的PVD镀层材料对于产品的不同影响，比如不同类型和厚度的涂料和功效之间的联系，产品的形状大小和曲率等，从而确定最佳的产品几何形状来确保当涂层被镀在产品表面时，能够获得最佳的效果。

（3）结构设计在结构设计中，需要保证产品的完整性、稳定性和可靠性，以确保金属材料与涂层的结合力和耐久性。

PVD工艺及设备简介2010/4/2/09:01 来源：《涂装指南》慧聪表面处理网：如今很多的塑料零件都穿上了漂亮的金属外衣，而实现这种功能的方法就是物理气相沉积金属化工艺，简称PVD。

简而言之，就是在真空室内，向塑料或金属基材表面喷涂一层特别薄的金属。

该金属层厚度仅有几个分子厚，测量单位是纳米。

基材通常是硅橡胶、热塑性弹性体TPE或热塑性塑料。

随着技术的发展，这项工艺能在较低的温底下，用很短时间完成。

PVD层一般沉积在基层表面，基层的作用是遮盖零件表面缺陷。

在汽车行业，塑料制品应用PVD法最常见的实例是灯光反射器。

如果反射器表面有缺陷会直接影响光线反射，因此为了在零件表面形成平整而光滑的表面来反射光线，就应用PVD技术来消除塑料件成型时出现的加工痕迹。

当然，对于一些家用把手来说，不使用基层是为了有意在制品表面形成图案。

一般来讲，为了保护零件外观质量，制造商还会在PVD层上面再喷涂一层保护层。

在基材上面喷涂一层金属PVD层会大大提高产品表面质量，表面将变得更加坚固、抗磨损，且耐化学药品性也得到了增强。

PVD涂层能起到电磁屏蔽而阻隔无线电波的作用。

PVD涂层还可以用在一些弹性零件上，如汽车安全气囊上的徽标，在这些零件发生弹性变形时，表面不会产生尖角或发生折断。

对于塑料零件来说，令人目不暇接的工艺变化为设计者和工程技术人员开创了一个前所未有的操作空间。

为了消除传统镀铬工艺对环境的破坏，技术人员也在研究用新方法代替电镀工艺。

于是，PVD这个利用100%固态紫外线进行干燥处理的工艺就应运而生了，目前该工艺对环境的破坏性为零。

实现金属化工艺的关键在于PVD设备。

PVD工艺过程包括汽化(激光、热、离子法、电子束、离子束)、阴极真空喷镀和离子电镀。

在高真空室里，等离子体撞击金属靶子，从而在真空室内产生金属蒸气，然后蒸气以纳米层形式沉积在零件表面。

生产周期是1min还是1h则取决于所要达到的沉积层厚度。

在真空室内旋转的夹具里有许多等待喷涂的零件，这种旋转能保证喷涂的PVD层均匀分布在零件表面。

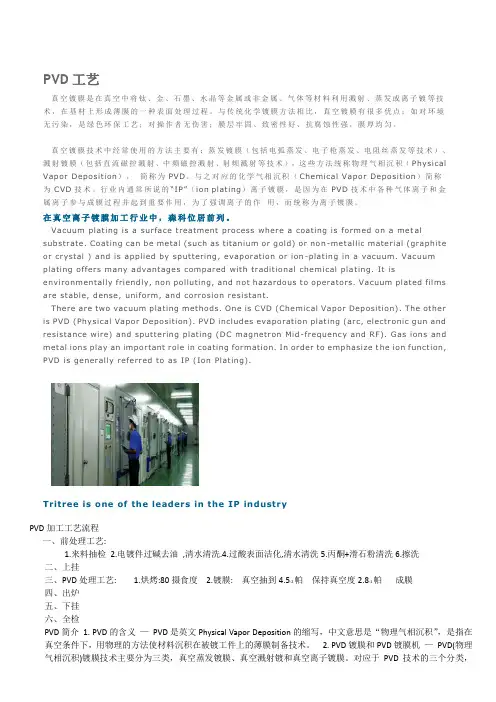

PVD工艺真空镀膜是在真空中将钛、金、石墨、水晶等金属或非金属、气体等材料利用溅射、蒸发或离子镀等技术，在基材上形成薄膜的一种表面处理过程。

与传统化学镀膜方法相比，真空镀膜有很多优点：如对环境无污染，是绿色环保工艺；对操作者无伤害；膜层牢固、致密性好、抗腐蚀性强，膜厚均匀。

真空镀膜技术中经常使用的方法主要有：蒸发镀膜（包括电弧蒸发、电子枪蒸发、电阻丝蒸发等技术）、溅射镀膜（包括直流磁控溅射、中频磁控溅射、射频溅射等技术），这些方法统称物理气相沉积（Physical Vapor Deposition），简称为PVD。

与之对应的化学气相沉积（Chemical Vapor Deposition）简称为CVD技术。

行业内通常所说的“IP”（ion plating）离子镀膜，是因为在PVD技术中各种气体离子和金属离子参与成膜过程并起到重要作用，为了强调离子的作用，而统称为离子镀膜。

在真空离子镀膜加工行业中，森科位居前列。

Vacuum plating is a surface treatment process where a coating is formed on a met alsubstrate. Coating can be metal (such as titanium or gold) or non-metallic material (graphite or crystal ) and is applied by sputtering, evaporation or ion-plating in a vacuum. Vacuumplating offers many advantages compared with traditional chemical pla ting. It isenvironmentally friendly, non polluting, and not hazardous to operators. Vacuum plated films are stable, dense, uniform, and corrosion resistant.There are two vacuum plating methods. One is CVD (Chemical Vapor Deposition). The other is PVD (Physical Vapor Deposition). PVD includes evaporation plating (arc, electronic gun and resistance wire) and sputtering plating (DC magnetron Mid-frequency and RF). Gas ions and metal ions play an important role in coating formation. In order to emphasize t he ion function, PVD is generally referred to as IP (Ion Plating).Tritree is one of the leaders in the IP industryPVD加工工艺流程一、前处理工艺:1.来料抽检2.电镀件过碱去油,清水清洗.4.过酸表面洁化,清水清洗5.丙酮+滑石粉清洗6.擦洗二、上挂三、PVD处理工艺: 1.烘烤:80摄食度 2.镀膜: 真空抽到4.5-2帕保持真空度2.8-1帕成膜四、出炉五、下挂六、全检PVD简介1. PVD的含义—PVD是英文Physical Vapor Deposition的缩写，中文意思是“物理气相沉积”，是指在真空条件下，用物理的方法使材料沉积在被镀工件上的薄膜制备技术。

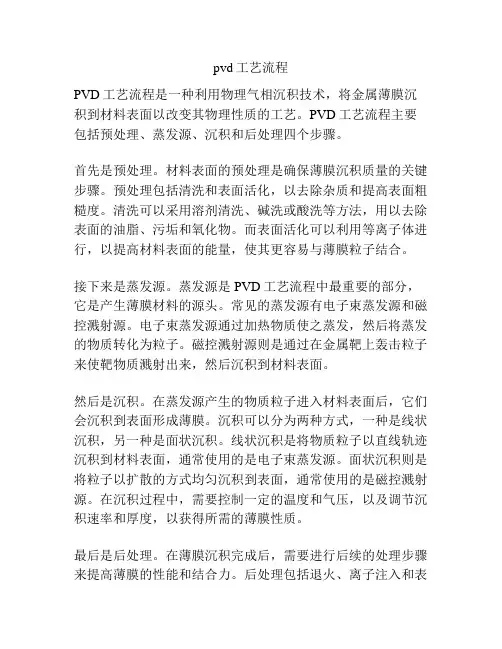

pvd工艺流程PVD工艺流程是一种利用物理气相沉积技术，将金属薄膜沉积到材料表面以改变其物理性质的工艺。

PVD工艺流程主要包括预处理、蒸发源、沉积和后处理四个步骤。

首先是预处理。

材料表面的预处理是确保薄膜沉积质量的关键步骤。

预处理包括清洗和表面活化，以去除杂质和提高表面粗糙度。

清洗可以采用溶剂清洗、碱洗或酸洗等方法，用以去除表面的油脂、污垢和氧化物。

而表面活化可以利用等离子体进行，以提高材料表面的能量，使其更容易与薄膜粒子结合。

接下来是蒸发源。

蒸发源是PVD工艺流程中最重要的部分，它是产生薄膜材料的源头。

常见的蒸发源有电子束蒸发源和磁控溅射源。

电子束蒸发源通过加热物质使之蒸发，然后将蒸发的物质转化为粒子。

磁控溅射源则是通过在金属靶上轰击粒子来使靶物质溅射出来，然后沉积到材料表面。

然后是沉积。

在蒸发源产生的物质粒子进入材料表面后，它们会沉积到表面形成薄膜。

沉积可以分为两种方式，一种是线状沉积，另一种是面状沉积。

线状沉积是将物质粒子以直线轨迹沉积到材料表面，通常使用的是电子束蒸发源。

面状沉积则是将粒子以扩散的方式均匀沉积到表面，通常使用的是磁控溅射源。

在沉积过程中，需要控制一定的温度和气压，以及调节沉积速率和厚度，以获得所需的薄膜性质。

最后是后处理。

在薄膜沉积完成后，需要进行后续的处理步骤来提高薄膜的性能和结合力。

后处理包括退火、离子注入和表面修饰等。

退火是一种加热处理方法，可以消除薄膜中的应力和缺陷，提高其晶体质量和结合力。

离子注入是通过注入高能离子来改变薄膜的成分和结构，以提高其硬度和耐磨性。

而表面修饰则是通过化学改性或激光处理来改变薄膜的表面形貌和摩擦系数。

综上所述，PVD工艺流程是一种常用的表面处理技术，通过预处理、蒸发源、沉积和后处理四个步骤，将金属薄膜沉积到材料表面以改变其物理性质。

这种工艺流程可以应用于很多领域，如电子工业、航空航天、光学和医疗等，为其提供了更多的功能和应用价值。

PVD镀金1. 引言PVD镀金是一种在物体表面进行金属镀覆的技术。

PVD是物理气相沉积（Physical Vapor Deposition）的缩写，是通过将金属材料蒸发、电弧、离子束等手段，将其沉积到待处理物体表面的一种方法。

在工业制造和装饰行业中，PVD镀金技术广泛应用于家居用品、珠宝、装饰品等各个领域。

2. PVD镀金的工艺流程PVD镀金的工艺流程通常包括以下几个步骤：2.1 清洗在进行PVD镀金前，需要对待处理物体进行彻底清洗，以去除表面的杂质、油脂等物质，以确保金属可以均匀地附着在物体表面。

2.2 靶材制备PVD镀金使用的靶材通常是纯金属材料，如黄金、银或其他金属合金。

靶材需要经过特定加工，以将其制成合适尺寸和形状的块状物。

2.3 蒸发/喷涂蒸发是PVD镀金中常用的一种方法。

在真空环境下，将靶材加热到高温，使其蒸发成气态金属。

这些金属蒸气会沉积在待处理物体表面，形成金属覆层。

喷涂则是将金属材料以离子束的形式喷射到表面。

2.4 离子清洗在沉积金属覆层后，为了进一步提高附着力和表面质量，通常进行离子清洗步骤。

离子清洗可以去除表面的氧化物，并增加金属层与基板的结合强度。

2.5 密封/保护层为了保护金属覆层免受外界气体和溶剂的侵蚀，通常会在金属覆层上添加一层保护膜。

这一层保护膜可以提高金属覆层的耐久性和光泽度。

3. PVD镀金的优点3.1 高质量覆层PVD镀金的覆层具有较高的附着力和均匀性。

由于使用真空环境进行沉积，因此可避免气体和其他杂质对覆层的影响，确保其质量稳定。

3.2 多样性PVD镀金技术可以用于各种材料的镀覆，包括金属、陶瓷和塑料等。

这为设计师提供了更多的选择空间，可以在不同材质的产品上实现金属质感。

3.3 环保相比传统的电镀方法，PVD镀金过程中无需使用有毒的化学物质，减少了对环境的污染。

同时，PVD镀金的废液可进行回收再利用。

4. 应用领域PVD镀金技术在各个领域都有广泛的应用：•家居装饰：PVD镀金技术可用于家居用品的金属装饰，如门把手、灯具、浴室五金等，赋予产品高贵的金属质感。

氮化铝薄膜金属化工艺
氮化铝薄膜的金属化工艺通常包括以下几个步骤：
1. 表面清洗：使用有机溶剂或超声清洗方法将氮化铝薄膜表面的杂质、油脂等污染物去除干净。

2. 基底沉积：在氮化铝薄膜上沉积金属基底层，常用的金属有钨、铜、银等。

基底层可以通过物理气相沉积（PVD）或化
学气相沉积（CVD）等方法得到。

3. 金属沉积：在基底层上沉积金属层，常用的方法有物理气相沉积（PVD）和化学气相沉积（CVD）。

PVD方法包括蒸发、溅射等，CVD方法包括热CVD、低压CVD等。

4. 金属化层处理：金属层的表面可能存在污染物或氧化物，需要进行清洗或去除处理，以获得纯净的金属层表面。

5. 保护层沉积：为了保护金属层不受腐蚀或氧化，可以在金属层表面沉积一层保护层，常用的材料有氮化硅、氮化铝等，可以通过PVD或CVD方法得到。

需要注意的是，氮化铝薄膜金属化工艺的具体步骤和方法可能会因不同的应用需求而有所差异，以上仅为一般的金属化工艺流程。

不锈钢pvd镀膜工艺不锈钢PVD（Physical Vapor Deposition）镀膜工艺是一种采用物理手段将金属离子沉积到不锈钢表面的技术。

该技术通过在真空环境中利用高能束缚离子将金属蒸汽分子沉积到不锈钢表面，形成一层均匀、致密、光滑的金属膜，提高不锈钢的光亮度、硬度和耐磨性。

不锈钢PVD镀膜工艺主要包括以下几个步骤：1.清洗：首先将不锈钢表面进行清洗，去除表面的油污、污垢和杂质，以确保镀膜的附着力和光亮度。

2.预处理：对清洗后的不锈钢表面进行必要的预处理，如打磨、去划痕等，以提高表面的平整度和光洁度。

3.蒸镀：将不锈钢件放置在真空镀膜机内，通过电子束蒸发、直流或射频辅助磁控溅射等方式产生高纯金属蒸汽，使其在真空环境下沉积到不锈钢表面。

蒸镀过程中，可以调节蒸发速率、沉积时间和气压等参数，以控制膜层的厚度、颜色和光洁度。

4.后处理：在镀膜完成后，可以进行必要的后处理，如退火、氧化处理等，以增强膜层的附着力和耐腐蚀性。

不锈钢PVD镀膜工艺具有以下优点：1.高硬度：采用PVD镀膜工艺可以形成坚硬的金属膜层，提高不锈钢的硬度和耐磨性。

2.良好的附着力：PVD镀膜工艺可以将金属膜层与不锈钢基材紧密结合，具有良好的附着力和耐磨性。

3.高光洁度：PVD镀膜工艺可以使得不锈钢表面形成光滑、致密的金属膜层，提高不锈钢的光亮度和表面平整度。

4.良好的耐蚀性：金属膜层能够有效阻挡外界氧、水和腐蚀性物质的侵蚀，延长不锈钢的使用寿命。

5.多样化的颜色选择：通过调节镀膜参数和工艺条件，可以在不锈钢表面形成不同颜色的金属膜层，提供了丰富的选择。

不锈钢PVD镀膜工艺在各个领域都有广泛的应用，特别是在艺术品、建筑装饰、家居用品和电子产品等领域具有重要的地位。

其具备的优点使得不锈钢更加美观、耐用，满足了人们对于高品质、高性能材料的需求。

PVD金属化工艺引言本文主要结合在线金属化工艺，讲述了PVD的工作原理、工艺条件以及工艺参数，并结合实际生产过程中一些常见问题及解决方法。

讲述了金属化材料的一些特性及其在实际中的应用。

1 概述1.1 薄膜沉积技术薄膜沉积技术已开展为二个主要方向：〔1〕化学气相沉积〔Chemical Vapor Deposition〕，简称为CVD〔2〕物理气相沉积〔Physical Vapor Deposition〕，简称为PVD。

PVD沉积技术有蒸镀〔Evaporation Deposition〕和溅镀〔Sputtering Deposition〕二种，前者通过被蒸镀物体加热，利用被蒸镀物在高温〔接近其熔点〕时的饱和蒸气压，来进展薄膜沉积的；后者是利用等离子体中的离子，对被溅镀物体电极〔即：靶材〕轰击，使靶面原子脱离靶材运动到圆片外表沉积成膜。

2．溅射工艺的优点用高能粒子对某种物质外表轰击出原子的物理过程叫溅射。

在大规模IC的生产过程中，溅射法与蒸镀法相比有如下优点：（1）解决了大园片上沉积薄膜厚度均匀性问题。

（2）溅射形成的膜与衬底之间黏附性好。

（3）厚度容易控制，只需调整时间就可得到所需厚度。

（4）对合金材料，溅射所形成的膜更接近原材料的成分比。

（5）对高熔点材料，溅射可行，如：W，MO，Ta等，但蒸镀法就不行。

（6）溅射材料不易污染，且处于高真空状态且工艺过程中靶面、园片外表一直处于等离子体状态下，可使靶面、园片外表处于清洁状态，增加膜与园片之间的附着力、膜的性质得到改善。

（7）许多薄膜的性质可通过改变某些工艺参数来实现。

2.1 溅射沉积技术开展溅射技术开展有二极溅射、射频溅射、磁控溅射及偏置溅射等。

二极溅射是一种最原始的溅射方式，效率很低。

射频溅射主要优点是可溅射绝缘体。

磁控溅射是一种直流溅射，不可溅射绝缘体，但它是金属溅射最常用的一种方法。

下面主要是介绍这种方式。

一般来说，溅射沉积镀膜过程包括四步〔1〕产生离子并导向靶；〔2〕离子把靶外表的原子撞击出来；〔3〕被撞击〔溅射〕的原子向硅园片运动〔4〕这些原子在硅园片外表沉积并形成薄膜。

PVD加工工艺流程
PVD（物理气相沉积）加工技术是一种将金属材料薄膜沉积在基材表
面的工艺方法。

它广泛应用于各种行业，如光学、电子、医疗和装饰等。

以下是PVD加工的基本工艺流程。

1.准备工作
在开始PVD加工之前，需要做一些准备工作。

首先，选择适当的基材，如玻璃、塑料、陶瓷或金属等。

其次，对基材表面进行清洁和处理，以确
保薄膜能够牢固附着在基材上。

清洁可以使用化学溶液或高压水来完成。

2.蒸发源
3.真空室
4.沉积薄膜
在蒸发源产生的蒸汽进入真空室后，蒸汽将沉积在基材表面上。

沉积
过程可以通过多种方式实现，如物理气相沉积、磁控溅射或电弧离子镀等。

根据需要，可以使用单一金属或合金材料进行沉积。

5.控制层厚度
控制薄膜的厚度是PVD加工的关键。

可以通过调节蒸发源的温度、时
间和蒸发速率来控制薄膜的厚度。

还可以使用感应器或激光干涉仪等装置
来测量和监控薄膜的厚度，以确保其符合要求。

6.薄膜成型
沉积在基材表面的薄膜通常是非晶态的，需要经过退火或其他处理来改善其结晶性和质量。

这可以通过加热、冷却或应力处理来实现。

薄膜成型后，可以进行后续加工，如切割、打磨和抛光等。

7.薄膜质量检验
最后，需要对薄膜的质量进行检验。

可以使用显微镜、扫描电子显微镜（SEM）和X射线衍射等设备来检测薄膜的表面形貌和结构。

还可以使用厚度计和硬度计等仪器来测试薄膜的厚度和硬度。
