机械制图组合体课件

图4-8 简单形体的尺寸标注
二、尺寸基准
尺寸基准是确定尺寸位置的几何元素。定位尺寸标注的起点， 形体在长、宽、高方向都有一个主要尺寸基准，还往往有一或几 个辅助尺寸基准。尺寸基准的确定既与物体的形状有关， 也与 该物体的加工制造要求 、工作位置等有关。
通常选用底平面、 端面、对称面及回 转体的轴线等作为 尺寸基准。
图4-11 错误的尺寸注法
四、尺寸标注的注意点
3.形体上的对称尺寸，应以对称中心线为尺寸基准标注， 如图4-12所示。
图4-12 对称尺寸注法
四、尺寸标注的注意点
4.不应在相贯线和截交线上标注尺寸。由于形体与截交线已定，因此 不应在截交线上标注尺寸。同样地，两形体相交后，相贯线自然形成， 因此，除了标注两形体各自的定形尺寸以及相对位置尺寸外，不应在 相贯线上标注尺寸，如图4-13所示。
(f) 检查、加深
图4-6 画轴承座三视图（续）
[例4-2] 以挖切形成的组合体的画图过程。
图4-7 挖切组合体的画图过程
图4-7 挖切组合体的画图过程（续）
图4-7 挖切组合体的画图过程（续）
[例4-2]是以挖切形成的组合体的画图过程。
图4-7 挖切组合体的画图过程（续）源自§4-3 组合体的尺寸标注
(a)
(b)
图4-4 选择主视图
(c)
(d)
3. 画图
根据物体的大小选定作图比 例，并在视图之间留出标注尺寸 的位置和适当的间距，据此选用 合适的标准图幅。
⑴选比例、定图幅
基准线是指画图时测量尺寸 的基准，每个视图需要确定两个 方向的基准线。通常用对称中心 线、轴线和大端面作为基准线， 如图4-6a
图4-22 线面分析法读图
进一步的线、面分析 ①主视图的线框
②俯视图的线框 ③左视图的线框
图4-23 读图时的线面分析
通过上述线面分析，可以弄清视图中各线和线框的含义，也就是有利 于想象出由这些线面围成的物体的真实形状，如图4-24所示。 注意：工程上物体的形状是 千变万化的，所以在读图时
不能局限于某一种方法。
组合体在其基本组合形体中，相邻表面连接关系可分为三种： 1.叠加 如图4-2所示，两形体以平面相接触，就叫叠加，该形体上、 下两部分的长度相等，两者左右端面是对齐的，位于同一平面上。因 此，在此端面连接处就不应该再画线（见左视图）。 2.相切 当两形体表面相切时，两表面光滑地连接在一起，相切处 不应该画轮廓线，如图4-2所示。
[例4-1]轴承座的三视图画法。 1.形体分析
拿到物体后，先分析它的形状和结构特点，是由哪几个基本体组成 的，再分析它们之间的相互位置，然后选择视图。 轴承座形体分析：组合形式，堆积形成。
(a) 立体
图4-4 轴承座
(b) 形体分析
2.视图选择
在选择视图时，首先要选好主视图。确定主视图一般应符合 以下原则： ⑴ 符合自然安放位置； ⑵ 反映形体特征，也就是在主视图上能清楚地表达组成该组合 体的各基本形体的形状及它们之间的相对位置关系； ⑶尽量减少其他视图中的虚线。
(a) 画轴承的轴线及后端面定位基线 图4-6 画轴承座三视图
⑵布图、画基准线
⑶逐个画出各形体的三视图
画形体的顺序： 先实后空； 先大后小； 先画轮廓，后画细节。 注意:三个视图配合画，从反映形 体特征的视图画起，再按投影 规律画出其它两个视图。
①画轴承的三视图
(b) 画轴承的三视图 图4-6 画轴承座三视图（续）
图4-19 形体分析法读图
⑵投影关系
⑶单个想象
根据视图间投影规律，找出分解后各组成部分 在各视图中的投影。
根据分解后各组成部分的视图想象出各 自的空间形状，如下图所示。
图4-20 各组成部分的投影联系
⑷综合想象
在认清各组成部分形状和位置的基础上，分析它们之间的构成形式， 最后综合想象出该视图所表示的支座的完整形状。
2.标注定形尺寸
图4-10 组合体的尺寸标注（续）
3.调整总体尺寸
图4-10 组合体的尺寸标注（续）
4.标注全部尺寸
图4-10 组合体的尺寸标注（续）
四、尺寸标注的注意点
1.标注尺寸必须在形体分析的 基础上，按分解的个组成形体 定形和定位，切忌片面地按视 图中的线宽和线条来标注尺寸， 如图4-11所示。 2.尺寸应注在表示该形体特征 最明显的视图上，并尽量避免 在虚线上标注尺寸。同一形体 的尺寸应尽量集中标注。
图4-24 压块立体图
§4-4 组合体的构形设计
一、组合体构形设计：
根据不同的结构要求，将某些基本几何体按照一定的组合形式组合 起来，构成一个新形体并用三视图表示出来的过程。
组合体构形设计不同于“造物”、“照图”画图，而是在一 定基础上“想物”、“造物”、画图，是发挥学生创造力和想象力 的过程。构型设计的目的是进一步提高想象力，培养创新思维。
一、组合体及其构造

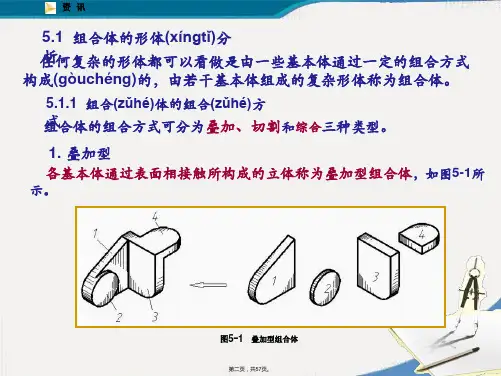

通常，组合体的组成方式可划分为堆积、挖切和综合 三类。如图4-1中的图a所示物体是堆积式组合，图b 所示 是挖切式组合。
(a) 堆积式组合
(b) 挖切式组合 图4-1 组合体的组成方式
图c所示物体是综合式组合
(c) 综合式组合 图4-1 组合体的组成方式
二、组合体各形体相邻表面之间的连接关系及画法
图4-9 尺寸基准的选择
三、尺寸标注的综合举例 [例4-3]组合体的尺寸标注。
1.选尺寸基准、注定位尺寸 下图所示物体，由于左右对称故可将 左右对称面定为长度方向主要尺寸基 准；Ⅰ、Ⅱ两部分靠齐的后端面为较 大的平面定位宽度方向的主要尺寸基
准；底平面为高度方向的主要尺寸基
准。
图4-10 组合体的尺寸标注
一、读图的基本知识 1.弄清各视图的投影关系，几个视图应联系起来看
一个视图一般是不能确定物体形状的，有时两个视图也不能确 定物体的形状。如图4-14a所示的几个物体，虽然它们的主视图 是相同的，但由于俯视图、左视图不同，形状差别很大；
图4-14 一个视图或两个视图相同的不同物体
1.弄清各视图的投影关系，几个视图应联系起来看 图4-14b所示的几个物体，虽然主、俯视图均相同，由 于左视图不同，它们的形状也是各不相同的。
• 标注总体尺寸。
一、尺寸种类
1.定形尺寸——确定形体形状及大小的尺寸，图4-8中的直径、半径 及形体的长、宽、高等尺寸都是定形尺寸。 2.定位尺寸——确定形体上部分结构相对位置的尺寸，如图4-8中 注*号的尺寸。 3.总体尺寸——表示组合体总长、总宽和总高的尺寸。在标注总体 尺寸时，一般不用圆弧切线作尺寸界线。
二、构形设计的方法 1.准备工作
（1）实物分析 构型设计前应多观察、分析实物或模型，仔细研究其组合形式、 连接方式并能进行物、图相互转化。对一些典型结构要求记住而且 能默画。通过观察分析所获取的素材通过记忆存储起来，以备构型 时灵活运用。
（2）典型图例分析
为开阔视野和思路，在观察、分析、记忆实物的基础上，可选择 一些新颖、独特、造型美观、重点突出的设计进行具体分析。 如图4-24就是构型设计 的一个实例。 此设计图的新颖之处是 将相当于底板的横板移 到中间，靠右端又加个 立板，即起平衡、支撑 作用，又使整个构型新 颖独特。
二、读图的方法
这是读图的一种基本方法。基本思路是根据已知视图，将图形分 解成若干组成部分，然后按照投影规律和各视图间的联系，分析出各 组成部分所代表的空间形状及所在位置，最终想像出整体形状。
1.形体分析法
[例4-4] 读懂图4-19所示支座的视图。
⑴分解视图
从主视图着手，将图形 分解成若干部分，如图中 的1、2、3三个部分。
图4-21 综合想象的支座形状
2.线面分析法
线面分析法是形体分析法读图的补充。由于物体由许多 不同几何形状的线面所组成，这时通过对各种线和线框含义 的分析来想像物体的形状和位置，就比较容易构思出物体的 整体形状。 [例4-4] 分析阅读图4-22所示压块的视图。
解：分析：由已知三个视图 可知，该物体可以看成由一 个长方体切割而成。 主视图——表示出长方体的 左上方切去一个角; 俯视图——可看出左前方也 切去一个角; 左视图——可看出物体的前 上方切去一个长方体。
§4-2 组合体视图的画法
一、形体分析 分析组合体由哪些基本体组成 二、选择主视图 尽量反映组合体的形状特征 三、选比例、定图幅 按标准规定选定作图比例和图幅 四、布置三视图 用中心线或主要轮廓线定位 五、轻画底稿 先主后次，先粗后细，先实后虚 六、清理、加深 注意：①相切的位置是光滑过渡，不要画出轮廓线 ②平齐时不要画出两表面的界线 下面以轴承座为例，介绍画组合体三视图的方法和步骤。
如图所示轴承座是由凸台Ι ，水平圆筒Ⅱ、支撑板Ⅲ、肋板Ⅳ和底板Ⅴ等 五部分组成。它们的组合形式及相邻表面之间的连接关系为：支撑板和肋板 堆积在底板之上。支撑板的左右两侧与水平圆筒的外表面相切，肋板两侧面 与水平圆筒的外表面相交，凸台与水平圆筒相贯。 Ι
Ⅱ
Ⅳ
Ⅲ
Ⅴ
(a) 立体 图4-4 轴承座 (b) 形体分析
图4-13 切割体和相贯体的尺寸注法
四、尺寸标注的注意点
4.当形体的外轮廓为曲面时，总体尺寸应注到该曲面的中心线位 置，同时加注该曲面的半径，如图4-14所示。
图4-14 轮廓为曲面时的总体尺寸注法
§4-4 看组合体三视图
视图的阅读是对给定的视图进行分析，想象出形体的实 际形状，看图是绘图的逆过程。 步骤： 初步了解→逐个分析→综合想象 方法： 1.看视图，分线框 2.对投影，定形体 3.综合起来想总体
图4-17 视图中线条的各种含义
2. 认清视图中线条和线框的含义
视图中的封闭线框可以有以下四种含义， 见图4-18 ： 1—表示一个平面； 2—表示一个曲面； 3—表示平面与曲面相切的组合面； 4—表示一个空腔。
