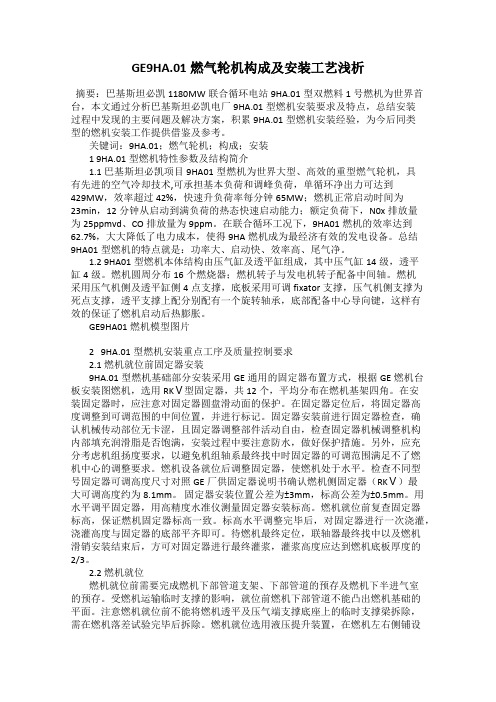

GE9HA.01燃气轮机构成及安装工艺浅析摘要：巴基斯坦必凯1180MW联合循环电站9HA.01型双燃料1号燃机为世界首台，本文通过分析巴基斯坦必凯电厂9HA.01型燃机安装要求及特点，总结安装过程中发现的主要问题及解决方案，积累9HA.01型燃机安装经验，为今后同类型的燃机安装工作提供借鉴及参考。
关键词：9HA.01；燃气轮机；构成；安装1 9HA.01型燃机特性参数及结构简介1.1 巴基斯坦必凯项目9HA01型燃机为世界大型、高效的重型燃气轮机，具有先进的空气冷却技术,可承担基本负荷和调峰负荷，单循环净出力可达到429MW，效率超过42%，快速升负荷率每分钟65MW；燃机正常启动时间为23min，12分钟从启动到满负荷的热态快速启动能力；额定负荷下，N0x排放量为25ppmvd、CO排放量为9ppm。
在联合循环工况下，9HA01燃机的效率达到62.7%，大大降低了电力成本，使得9HA燃机成为最经济有效的发电设备。
总结9HA01型燃机的特点就是：功率大、启动快、效率高、尾气净。
1.2 9HA01型燃机本体结构由压气缸及透平缸组成，其中压气缸14级，透平缸4级。
燃机圆周分布16个燃烧器；燃机转子与发电机转子配备中间轴。
燃机采用压气机侧及透平缸侧4点支撑，底板采用可调fixator支撑，压气机侧支撑为死点支撑，透平支撑上配分别配有一个旋转轴承，底部配备中心导向键，这样有效的保证了燃机启动后热膨胀。
GE9HA01燃机模型图片2 9HA.01型燃机安装重点工序及质量控制要求2.1 燃机就位前固定器安装9HA.01型燃机基础部分安装采用GE通用的固定器布置方式，根据GE燃机台板安装图燃机，选用RKⅤ型固定器，共12个，平均分布在燃机基架四角。
在安装固定器时，应注意对固定器圆盘滑动面的保护。
在固定器定位后，将固定器高度调整到可调范围的中间位置，并进行标记。
固定器安装前进行固定器检查，确认机械传动部位无卡涩，且固定器调整部件活动自由，检查固定器机械调整机构内部填充润滑脂是否饱满，安装过程中要注意防水，做好保护措施。

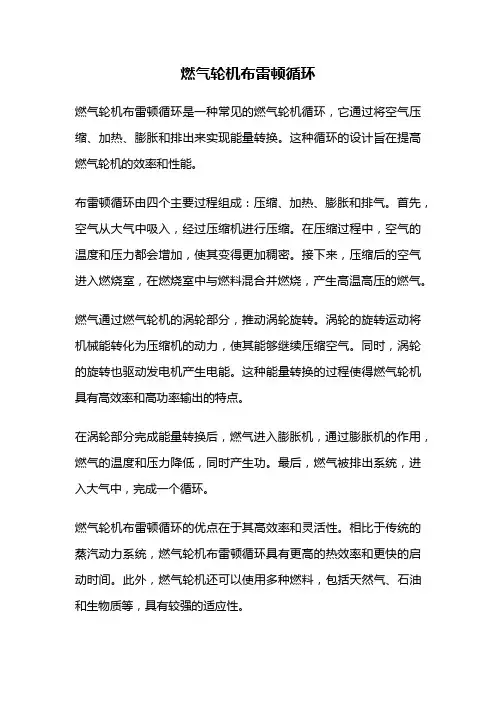

燃气轮机布雷顿循环燃气轮机布雷顿循环是一种常见的燃气轮机循环，它通过将空气压缩、加热、膨胀和排出来实现能量转换。
这种循环的设计旨在提高燃气轮机的效率和性能。
布雷顿循环由四个主要过程组成：压缩、加热、膨胀和排气。
首先，空气从大气中吸入，经过压缩机进行压缩。
在压缩过程中，空气的温度和压力都会增加，使其变得更加稠密。
接下来，压缩后的空气进入燃烧室，在燃烧室中与燃料混合并燃烧，产生高温高压的燃气。
燃气通过燃气轮机的涡轮部分，推动涡轮旋转。
涡轮的旋转运动将机械能转化为压缩机的动力，使其能够继续压缩空气。
同时，涡轮的旋转也驱动发电机产生电能。
这种能量转换的过程使得燃气轮机具有高效率和高功率输出的特点。
在涡轮部分完成能量转换后，燃气进入膨胀机，通过膨胀机的作用，燃气的温度和压力降低，同时产生功。
最后，燃气被排出系统，进入大气中，完成一个循环。
燃气轮机布雷顿循环的优点在于其高效率和灵活性。
相比于传统的蒸汽动力系统，燃气轮机布雷顿循环具有更高的热效率和更快的启动时间。
此外，燃气轮机还可以使用多种燃料，包括天然气、石油和生物质等，具有较强的适应性。
然而，燃气轮机布雷顿循环也存在一些挑战和限制。
首先，燃气轮机的制造和维护成本较高，需要精密的工艺和设备。
其次，燃气轮机的排放物对环境造成一定的影响，需要采取相应的措施进行处理和减少排放。
此外，燃气轮机的运行需要大量的空气供应，对空气质量和环境要求较高。
总的来说，燃气轮机布雷顿循环是一种高效、灵活的能量转换系统。
它在工业和发电领域得到广泛应用，为能源的可持续发展做出了重要贡献。
随着技术的不断进步和创新，燃气轮机布雷顿循环将继续发展，为人类创造更加清洁和高效的能源解决方案。
燃气轮机构造及其原理燃气轮机是一种利用压缩机压缩空气混合燃料并在燃烧室内进行燃烧，从而驱动涡轮转动，最终产生推力或动力的装置。
燃气轮机的构造包括压气机、燃烧室、涡轮和辊道等部分，其主要工作原理是压缩空气、加热并燃烧混合燃料、将高温高压燃气喷向涡轮，推动涡轮旋转产生功率。
一、压气机部分压气机部分是燃气轮机的前置部分，主要功能是将大气中的空气压缩成高压气体，并将其传递到燃烧室中。
压气机通常采用多级叶轮式结构，每一级叶轮上都覆盖着叶片，在叶片的作用下，气体被一次次地压缩，最终达到一个非常高的压力。
在压力增加的气体也会受到相应的温度升高。
在压缩过程中需要对气体进行适当的冷却，以避免过热对整个系统的危害。
二、燃烧室部分燃烧室部分是燃气轮机的核心部分，主要功能是将经过压缩的空气与燃料混合并点燃进行燃烧，从而产生高温高压的燃气，这些燃气将用于驱动涡轮旋转。
为了达到理想的燃烧效果，燃烧室内的燃料与空气必须以适当的比例混合，并且需要在足够高的温度、压力和时间下进行燃烧，以充分释放能量。
常见的燃烧室构造包括环形燃烧室、喷嘴型燃烧室和壳体燃烧室等。
三、涡轮部分涡轮部分是燃气轮机的重要部分，主要由高压涡轮和低压涡轮构成。
在燃气通过高压涡轮和低压涡轮时，这些涡轮都会受到燃气高速流动的冲击，从而旋转产生动力。
低压涡轮主要作用是从高压涡轮中回收能量，并将其输送到输出轴上。
涡轮部分的输出轴连接到主机，提供动力。
四、辊道部分辊道部分是燃气轮机的输出部分，它主要通过喷射燃气来产生推力或者驱动风扇进行输出。
辊道是一个曲面形的导管，对于燃气准确地定向，将其高速射出来，从而产生推力或者风力。
辊道部分常用对空气流动进行控制的可调谐导向叶片和可控复合材料等技术进行设计和制造。
燃气轮机的设备构造十分复杂，由于其集电机、载荷和控制系统于一身，难度非常大，但其输出功率和效率要远远高于内燃机，特别适用于航空、船舶、发电等领域要求高功率输出和高效率的场合。

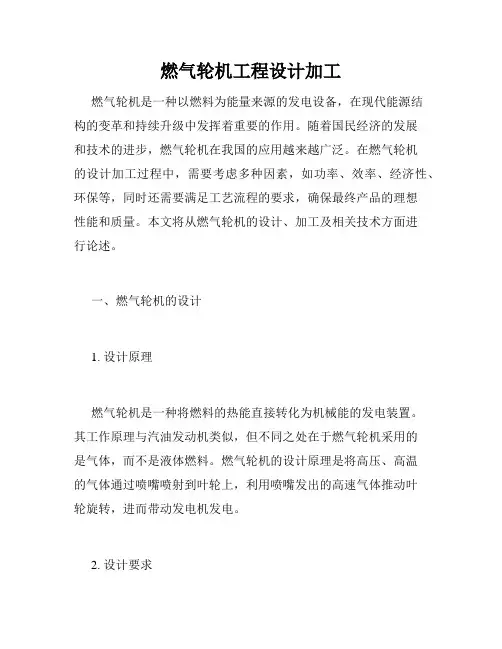

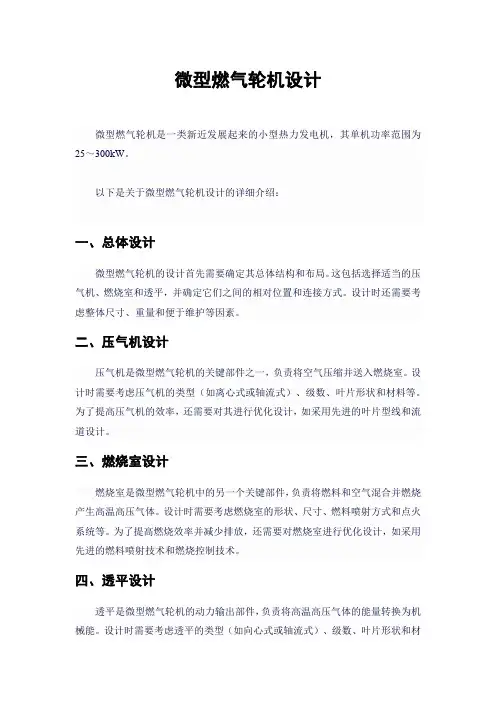

燃气轮机工程设计加工燃气轮机是一种以燃料为能量来源的发电设备，在现代能源结构的变革和持续升级中发挥着重要的作用。
随着国民经济的发展和技术的进步，燃气轮机在我国的应用越来越广泛。
在燃气轮机的设计加工过程中，需要考虑多种因素，如功率、效率、经济性、环保等，同时还需要满足工艺流程的要求，确保最终产品的理想性能和质量。
本文将从燃气轮机的设计、加工及相关技术方面进行论述。
一、燃气轮机的设计1. 设计原理燃气轮机是一种将燃料的热能直接转化为机械能的发电装置。
其工作原理与汽油发动机类似，但不同之处在于燃气轮机采用的是气体，而不是液体燃料。
燃气轮机的设计原理是将高压、高温的气体通过喷嘴喷射到叶轮上，利用喷嘴发出的高速气体推动叶轮旋转，进而带动发电机发电。
2. 设计要求燃气轮机的设计要求包括以下几个方面：(1) 额定功率和效率要求：燃气轮机的额定功率和效率是其重要的性能指标。
对于不同的应用场景，额定功率和效率的要求也有所不同。
一般来说，功率较大的燃气轮机效率较高，而功率较小的燃气轮机则相对低一些。
(2) 适应燃料种类：燃气轮机可以使用不同种类的燃料，如天然气、石油天然气、沼气、生物气等，需要根据具体的应用场景选择适当的燃料种类。
(3) 燃气轮机的可靠性和可维护性：燃气轮机通常需要长时间连续运行，因此在设计时要注重其可靠性和可维护性，以保证设备的长期运行。
3. 设计流程燃气轮机的设计流程一般包括以下几个步骤：(1) 确定需要满足的工况要求，包括功率、效率、压力、温度和气流等要求。
(2) 根据工况要求，选择合适的燃气轮机类型，如单轴、双轴和多轴等。
(3) 进行燃烧室设计，确保燃料燃烧稳定，高效，且符合环境保护要求。
(4) 选取合适的叶轮和导叶等关键部件，设计叶轮的几何形状和叶片数目，以实现最佳的压气机和涡轮器匹配。
(5) 设计适合的控制系统，满足燃料控制、气动控制、热力学控制、保护和监测要求等。
(6) 进行方案设计，通过计算和模拟，分析各种因素的影响，优化燃气轮机方案。
西门子V94.3A燃气轮机小修工艺实践摘要：西门子V94.3A燃气轮机小修主要进行燃烧室检查，陶瓷隔热瓦更换，外围系统检查，对已发生的缺陷监控。
在此次论述中将对该型燃气轮机小修范围及检修工艺进行阐述。
关键词：工艺；西门子；燃气轮机一、西门子V94.3A燃机介绍燃机本体结构图本文介绍的V94. 3A 燃气轮机是单轴单缸型机组，主要由是压气机、透平及环形燃烧室组成，属于西门子F级燃机产品。
压气机采用高效率的轴流式压气机，由 15 级动、静叶片组成，设计上优化了三维叶片的边界并采用可控制扩散叶型，进口可调导静叶，透平由 4 级动、静叶片组成，全部采用压缩气体的冷却方式。
燃烧室由轮彀体、外壳组成一个环形腔室，轮毂体整体套在转子上，外壳分为上下两个半圆形，方便安装。
圆周均匀分布有 24 个混合型燃烧器，这一设计特点可以有效的保证燃烧室内均匀的温度场。
燃烧室轮彀体与外壳的内壁均安装有隔热瓦块，将高温的燃烧气体与轮彀、外壳隔离。
二、V94.3A型燃机小修的工艺介绍：1.V94.3燃机小修的主要涉及以下部套及部件：燃机单元和排气管道、压气机、透平、盘车装置、燃烧室2.现场检修需要的准备工作及条件2.1燃机停机、在停机前检查设备全部漏点，记录要全面详细；2.2 燃机进行气体置换及充分的盘车冷却；2.3 场地准备；2.4 检查工作票：系统隔离，安措执行确认等；2.5保证顶轴油系统可以正常工作，CO2系统闭锁；2.6燃机盘车停止3.燃机小修的内容及主要步骤：3.1 开人孔门及检查燃机外围设备：3.1.1拆除人孔门位置的壳体保温，打开进气道人孔、进气轴承处人孔门、排气扩散段人孔门和环形燃烧室人孔门；3.1.2检查进气内锥状况，压气机轴承、液压盘车机构与透平轴承是否存在漏油等异常情况；对发现的问题进行记录并处理；3.1.3目视检查燃机外围设备，包括壳体、火检、点火装置、燃料供给管道及组件的支架和夹具、保温等状况详细记录，针对损坏情况进行处理；3.2压气机部分3.2.1检查IGV叶片、水洗喷嘴及压气机一级动叶、静叶的结垢、裂纹、侵蚀等缺陷；测量IGV叶片角度；通过压气机上的检查孔，孔探检查压气机内动、静叶片的结垢、裂纹、侵蚀等缺陷；对检查过程中发现的异常情况进行记录并处理；3.2.2清理叶片及进气道等，封闭进气人孔门。
燃气—蒸汽联合循环发电（CCPP）技术介绍摘要：随着武钢“十一五”计划的全面完成，青山本部的1800万吨产能的形成，整个煤气的发生量也创下历史新高。
然而，随着近年来能源的日趋紧张，节能环保要求的不断提高，国内外的发电技术突飞猛进，常规的燃煤气锅炉和蒸汽发电技术由于其效率较低、污染物排放等原因，已经逐渐被高效率、低污染、启停快等诸多优点集于一身的燃气蒸汽联合循环发电技术（即CCPP）所替代，并随着不同煤气热值的燃机技术的开发，逐渐在钢铁行业占据了主导地位。
关键字：燃气轮; 发电机; CCPP工艺PP原理介绍燃气-蒸汽联合循环发电技术（CCPP）就是利用燃气轮机做功后的高温排气在余热锅炉中产生蒸汽，再送到汽轮机中做功，把燃气循环和蒸汽循环联合在一起的循环，是由燃气轮机发电和蒸汽轮机发电叠加组合起来的联合循环发电装置。
在常规蒸汽发电中，锅炉产生蒸汽用来发电是利用蒸汽朗肯热力循环来作功，作功发电是利用蒸汽的状态变化来完成的。
燃料燃烧产生的高温烟气（1200～1600℃）只用于加热蒸汽（蒸汽一般加热到450～560℃），然后由蒸汽驱动汽轮机来发电。
此时，高温烟气的作功能力（温度差和压力能）（即燃气布雷登热力循环的作功能力）被浪费掉了。
在CCPP装置中，有燃气－蒸汽两个热力循环，即：燃气布雷登热力循环和蒸汽朗肯热力循环。
1～2为空气在压气机中的压缩过程；2～3为空气和燃料在燃烧室内的燃烧过程(工质吸热)；3～4s为燃气在燃气透平中的膨胀做功过程；4s～1为燃气轮机排气放热过程。
a～b为给水在给水泵中压缩过程b～d为给水在锅炉中蒸发、过热过程（工质吸热)；d～e为蒸汽在汽轮机中膨胀做功过程；e～a为蒸汽在凝气凝结放热过程。
2．CCPP主要工艺介绍2.1燃气轮发电机燃气-蒸汽联合循环发电技术（CCPP）其核心设备是燃气轮发电机，自从1939年瑞士BBC公司研制成功世界第一台4MW的工业性燃气轮机以来，世界各国都大力研究和发展燃气轮机发电技术。
