燃气轮机构造及其原理燃气轮机是一种利用压缩机压缩空气混合燃料并在燃烧室内进行燃烧，从而驱动涡轮转动，最终产生推力或动力的装置。
燃气轮机的构造包括压气机、燃烧室、涡轮和辊道等部分，其主要工作原理是压缩空气、加热并燃烧混合燃料、将高温高压燃气喷向涡轮，推动涡轮旋转产生功率。
一、压气机部分压气机部分是燃气轮机的前置部分，主要功能是将大气中的空气压缩成高压气体，并将其传递到燃烧室中。
压气机通常采用多级叶轮式结构，每一级叶轮上都覆盖着叶片，在叶片的作用下，气体被一次次地压缩，最终达到一个非常高的压力。
在压力增加的气体也会受到相应的温度升高。
在压缩过程中需要对气体进行适当的冷却，以避免过热对整个系统的危害。
二、燃烧室部分燃烧室部分是燃气轮机的核心部分，主要功能是将经过压缩的空气与燃料混合并点燃进行燃烧，从而产生高温高压的燃气，这些燃气将用于驱动涡轮旋转。
为了达到理想的燃烧效果，燃烧室内的燃料与空气必须以适当的比例混合，并且需要在足够高的温度、压力和时间下进行燃烧，以充分释放能量。
常见的燃烧室构造包括环形燃烧室、喷嘴型燃烧室和壳体燃烧室等。
三、涡轮部分涡轮部分是燃气轮机的重要部分，主要由高压涡轮和低压涡轮构成。
在燃气通过高压涡轮和低压涡轮时，这些涡轮都会受到燃气高速流动的冲击，从而旋转产生动力。
低压涡轮主要作用是从高压涡轮中回收能量，并将其输送到输出轴上。
涡轮部分的输出轴连接到主机，提供动力。
四、辊道部分辊道部分是燃气轮机的输出部分，它主要通过喷射燃气来产生推力或者驱动风扇进行输出。
辊道是一个曲面形的导管，对于燃气准确地定向，将其高速射出来，从而产生推力或者风力。
辊道部分常用对空气流动进行控制的可调谐导向叶片和可控复合材料等技术进行设计和制造。
燃气轮机的设备构造十分复杂，由于其集电机、载荷和控制系统于一身，难度非常大，但其输出功率和效率要远远高于内燃机，特别适用于航空、船舶、发电等领域要求高功率输出和高效率的场合。

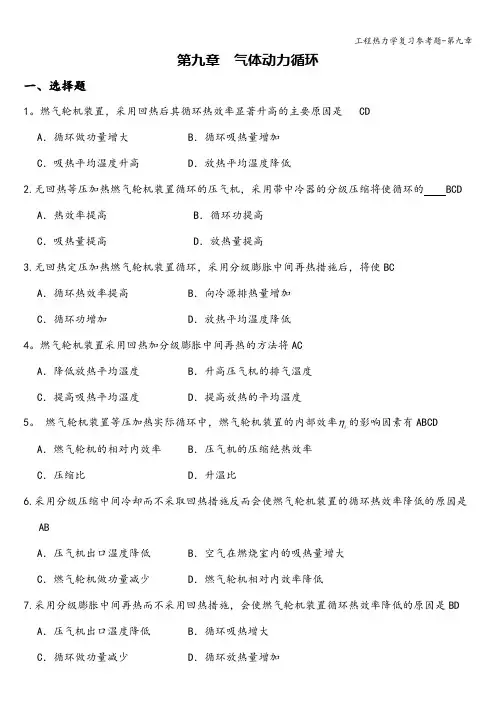

第九章气体动力循环一、选择题1。
燃气轮机装置，采用回热后其循环热效率显著升高的主要原因是 CD A．循环做功量增大B．循环吸热量增加C．吸热平均温度升高D．放热平均温度降低2.无回热等压加热燃气轮机装置循环的压气机，采用带中冷器的分级压缩将使循环的 BCDA．热效率提高 B．循环功提高C．吸热量提高 D．放热量提高3.无回热定压加热燃气轮机装置循环，采用分级膨胀中间再热措施后，将使BCA．循环热效率提高B．向冷源排热量增加C．循环功增加D．放热平均温度降低4。
燃气轮机装置采用回热加分级膨胀中间再热的方法将ACA．降低放热平均温度B．升高压气机的排气温度C．提高吸热平均温度D．提高放热的平均温度5。
燃气轮机装置等压加热实际循环中，燃气轮机装置的内部效率的影响因素有ABCDiA．燃气轮机的相对内效率B．压气机的压缩绝热效率C．压缩比D．升温比6.采用分级压缩中间冷却而不采取回热措施反而会使燃气轮机装置的循环热效率降低的原因是ABA．压气机出口温度降低B．空气在燃烧室内的吸热量增大C．燃气轮机做功量减少D．燃气轮机相对内效率降低7.采用分级膨胀中间再热而不采用回热措施，会使燃气轮机装置循环热效率降低的原因是BDA．压气机出口温度降低B．循环吸热增大C．循环做功量减少D．循环放热量增加8。
目前燃气轮机主要应用于 BD A ．汽车B ．发电站C ．铁路轨车D ．飞机二、填空题1。
最简单的燃气轮机装置的主要设备有压气机，燃烧室，燃气轮机。
2.燃气轮机装置的理想循环由绝热压缩，定压加热，绝热膨胀，定压放热四个可逆过程组成。
3。
燃气轮机装置循环中，压气机的绝热压缩过程工质的终态压力与初态压力之比称为增压比。
4。
工程上把燃气轮机的实际做功量与理想做功量之比称为相对内效率. 5.燃气轮机装置中，最高温度与最低温度之比称为升温比。
6。
工程上，把在回热器中实际吸收的热量与极限回热条件下可获得的热量之比称为回热度。
三、简答题1．实际简单燃气轮机装置循环的热效率与哪些因素有关？ t η=1—κκπ11-κ取决于燃料的成分及空气的增压比情况 增压比π越大，热效率越高2．提高燃气轮机装置循环的热效率的措施有哪些？ 回热。
燃气轮机结构及用于发电的主要形式燃气轮机装置是一种以空气及燃气为工质的旋转式热力发动机，它的结构与飞机喷气式发动机一致，也类似蒸汽轮机。
主要结构有三部分：1、燃气轮机(透平或动力涡轮);2、压气机(空气压缩机);3、燃烧室。
其工作原理为：叶轮式压缩机从外部吸收空气，压缩后送入燃烧室，同时燃料(气体或液体燃料)也喷入燃烧室与高温压缩空气混合，在定压下进行燃烧。
生成的高温高压烟气进入燃气轮机膨胀作工，推动动力叶片高速旋转，乏气排入大气中或再加利用。
燃气轮机具有效率高、功率大、体积小、投资省、运行成本低和寿命周期较长等优点。
主要用于发电、交通和工业动力。

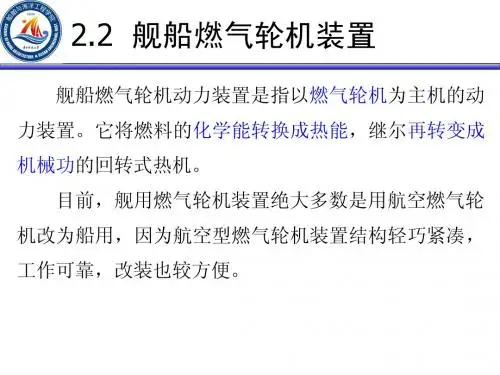

燃气轮机分为轻型燃气轮机和重型燃气轮机轻型燃气轮机为航空发动机的转型，如LM6000PC和FT8燃气轮机，其优势在于装机快、体积小、启动快、简单循环效率高，主要用于电力调峰、船舶动力。
重型燃气轮机为工业型燃机，如GT26和PG6561B等燃气轮机，其优势为运行可靠、排烟温度高、联合循环组合效率高，主要用于联合循环发电、热电联产。
燃气轮机用于发电的主要形式：简单循环发电：由燃气轮机和发电机独立组成的循环系统，也称为开式循环。
其优点是装机快、起停灵活，多用于电网调峰和交通、工业动力系统。
目前的最高效率的开式循环系统是GE公司LM6000PC 轻型燃气轮机，效率为43%。
前置循环热电联产或发电：由燃气轮机及发电机与余热锅炉共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收，转换为蒸汽或热水加以利用。
主要用于热电联产，也有将余热锅炉的蒸汽回注入燃气轮机提高燃气轮机出力和效率。
最高效率的前置回注循环系统是GE公司LM5000-STIG120 轻型燃气轮机，效率为43.3%。
前置循环热电联产时的总效率一般均超过80%。
为提高供热的灵活性，大多前置循环热电联产机组采用余热锅炉补燃技术，补燃时的总效率超过90%。
联合循环发电或热电联产：燃气轮机及发电机与余热锅炉、蒸汽轮机或供热式蒸汽轮机(抽汽式或背压式)共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机发电，或将部分发电作功后的乏汽用于供热。
燃气内燃机的发电效率通常在30％－40％之间，比较常见的机型一般可以达到35％。
燃气内燃机最突出的优点正是发电效率比较高，其次是设备集成度高，安装快捷，对于气体中的粉尘要求不高，基本不需要水，设备的单位千瓦造价也比较低。
但是内燃机也有一些不足的地方，首先，内燃机燃烧低热值燃料时，机组出力明显下降，一台燃烧低热值8000大卡/立方米天然气燃料的500千瓦级燃气内燃发电机组，在使用低热值4000大卡/立方米的焦化煤气时，出力可能下降到350～400kW左右。
此外，内燃机需要频繁更换机油和火花塞，消耗材料比较大，也影响到设备的可用性和可靠性两个主要设备利用指标，对设备利用率影响比较大，有时不得不采取增加发电机组台数的办法，来消除利用率低的影响。
内燃机设备对焦化煤气中的水分子含量和硫化氢比较敏感，可能导致硫化氢和水形成硫酸腐蚀问题，需要采取一些必要措施加以克服。
燃气轮机比较适用于高含氢低热值和气体含杂质较多的劣质燃料，一些燃气轮机甚至使用原油和高硫渣油燃料。
燃气轮机自身的发电效率不算很高，一般在30％～35％之间，但是产生的废热烟气温度高达450～550℃，可以通过余热锅炉再次回收热能转换蒸汽，驱动蒸汽轮机再发一次电，形成燃气轮机--蒸汽轮机联合循环发电，发电效率可以达到45%~50%，一些大型机组甚至可以超过55％。
采用燃气轮机的优势相对比较多，首先是设备的可用性和可靠性都比较高，综合利用率一般可以保持在90％；其次，对于燃料的适应性比较强，含硫、含尘高一点问题都不大；再有就是发电出力一般不会减少，甚至因为燃料进气量增加而有所增加；此外，燃气轮机功率密度大体积小，比较适合再移动，便于转移运行现场，这对于存在一些不确定性的焦化厂项目的焦化煤气利用非常有利。
但是，世上的事务有一利，必有一弊，没有十全十美的事情。
燃气轮机进气压力比较大，越是发电效率高的机组燃料进气压力越高，因为焦化煤气本身没有什么压力，这就需要使用燃气压缩机，压缩燃气需要消耗大量的能量，影响到设备的实际输出功率，一些项目甚至需要消耗燃气轮机15%~20%的功率，对于联合循环项目达到影响可能是10%~15%的输出功率；采用联合循环系统存在与蒸汽轮机相同的水资源条件要求，系统比较复杂，投资也比较大，同时搬迁也比较困难。
