燃气轮机安装主要施工方案浙江燃气发电厂一期安装两台美国GE公司生产的PG9351FA型燃气轮机，燃气轮机主要由燃机压缩机、燃烧室、燃机透平组成，整体供货现场不需要解体，燃气轮机总重量约为340t，外型尺寸17.3m×5.8m×5.8m。
燃气轮机空气进口过滤器、排气烟道、油系统等设备也由美国GE公司供货。
燃气轮机安装流程图如下图：：1）施工准备⑴场地平整干净，有足够的水、电、照明、压缩空气、氧气和乙炔等设施。
⑵燃气轮机基础施工完毕并已完成建安交接。
⑶基础具有清晰准确的中心线，标高基准点确定，并有可靠的标识。
⑷燃气轮机卸车、起吊、就位施工机械准备完毕。
⑸施工所需的测量器具应在有效期内，专用工具和常用的一般工具准备齐全。
⑹设备定货时合同规定的技术文件和图纸资料齐全、提供及时。
⑺燃气轮机安装的每个重大工序有严谨的作业指导书和技术交底。
⑻施工技术负责人熟悉施工图纸和有关技术文件，了解设备的构造原理，一般施工人员都应掌握正确的安装程序、方法、工艺和测量方法。
⑼开箱后对燃气轮机的外观进行检查，发现缺陷时应做好记录，提出书面报告，并经有关人员鉴证。
2）基础检查⑴凿去表面灰浆层，基础表面应平整、无露筋、裂纹、蜂窝、麻面等现象。
⑵根据土建单位提供的施工标识复核基础的纵横中心线。
⑶根据土建给定的标高基准线复核基础承力面标高。
⑷复核预留孔洞及沟边尺寸是否符合设备的实际安装需要。
⑸检查地脚螺栓孔或预埋螺栓的纵横中心线、位置及垂直度。
3）基础凿毛、垫铁配制⑴凿毛前基础强度应大于70%设计强度，并且应清理干净无油漆、污垢和油污。
⑵按照图纸要求在基础上划出燃气轮机支撑架的垫铁位置。
⑶按图纸要求标高决定凿毛深度，保证垫铁与基础接触面达到75%以上，垫铁四角无翘动，并使垫铁洼窝尺寸超出垫铁边缘20mm，便于放置。
⑷测量垫铁洼窝标高，照配垫铁并布置好。
如为砂浆垫块支撑应提前制作模具，在简单凿毛后按制造厂和图纸要求制作砂浆垫块。

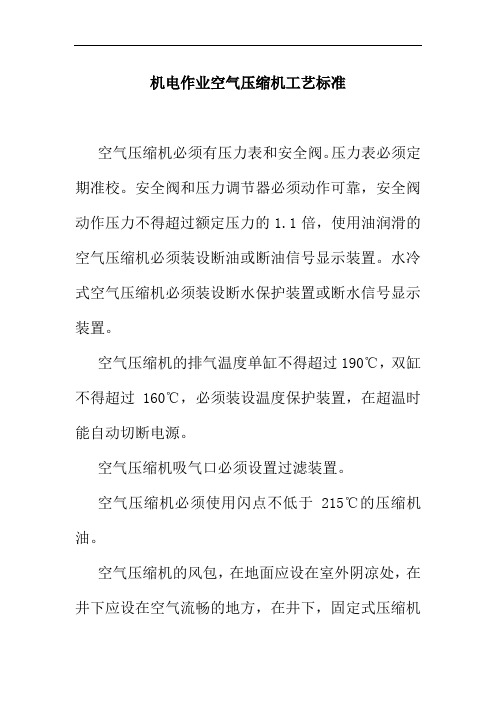

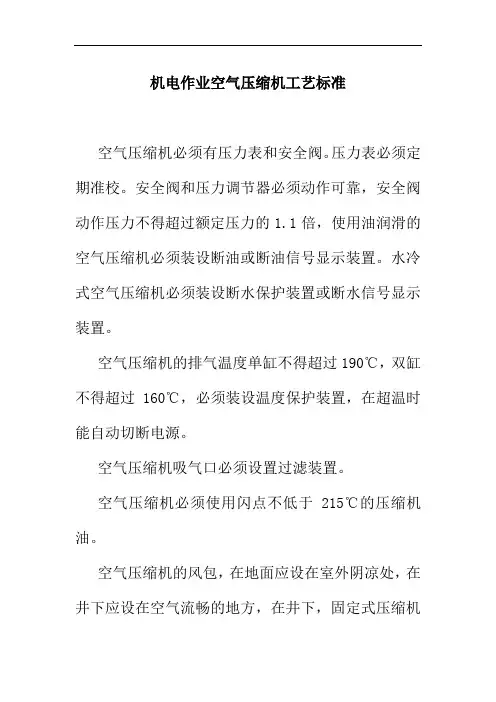

机电作业空气压缩机工艺标准
空气压缩机必须有压力表和安全阀。
压力表必须定期准校。
安全阀和压力调节器必须动作可靠，安全阀动作压力不得超过额定压力的1.1倍，使用油润滑的空气压缩机必须装设断油或断油信号显示装置。
水冷式空气压缩机必须装设断水保护装置或断水信号显示装置。
空气压缩机的排气温度单缸不得超过190℃，双缸不得超过160℃，必须装设温度保护装置，在超温时能自动切断电源。
空气压缩机吸气口必须设置过滤装置。
空气压缩机必须使用闪点不低于215℃的压缩机油。
空气压缩机的风包，在地面应设在室外阴凉处，在井下应设在空气流畅的地方，在井下，固定式压缩机
和风包应分别设置在2个硐室内，风包内的温度应保持在120℃以下，并装有超温保护装置，在超温时可自动切断电源和报警。
风包上必须装有动作可靠的安全阀和放水阀，并有检查孔，必须定期清除风包内的油逅。

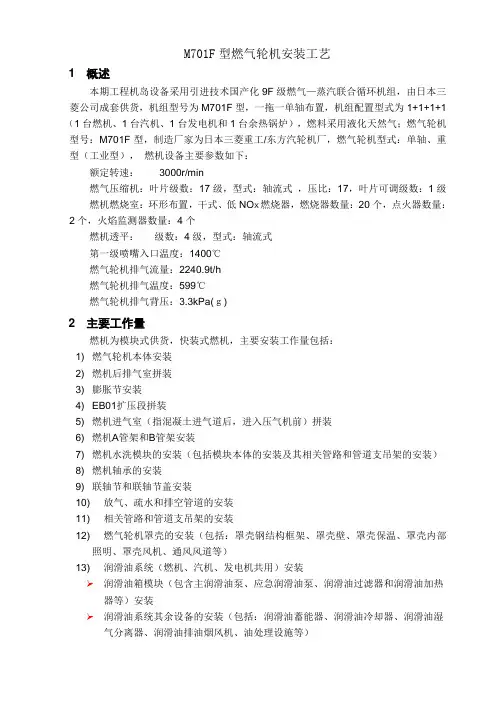

燃气轮机安装施工方案一、引言本文档旨在提供一份燃气轮机安装施工方案，以确保施工过程安全有效。
本方案包括施工前的准备工作、安装过程以及验收和测试等内容。
二、准备工作在开始施工前，需要进行以下准备工作：1. 资源准备：- 准备所需的人力、机械和设备。
- 确保材料的齐全和符合规范要求。
2. 健康安全：- 提供必要的个人防护装备。
- 制定安全计划，确保施工过程中的安全。
3. 环境准备：- 清理施工现场，确保施工区域安全整洁。
- 确保施工现场符合相关法律法规的要求。
三、安装过程在进行燃气轮机的安装过程中，需要按照以下步骤进行操作：1. 安装前检查：- 检查燃气轮机和相关设备的完整性和质量。
- 确保安装现场符合要求，并进行必要的调整。
2. 安装燃气轮机：- 按照制造商提供的安装指南进行操作。
- 确保每个组件的正确连接和定位。
3. 连接管道：- 根据设计要求连接燃气、冷却水和排烟管道。
- 确保管道连接牢固可靠。
4. 绝缘和防护：- 进行必要的绝缘处理，以防止热量和噪声的扩散。
- 安装防护设备，确保施工现场的安全。
四、验收和测试在安装完成后，需要进行以下验收和测试工作：1. 验收：- 检查燃气轮机及相关设备的安装情况。
- 检查连接管道和绝缘防护的质量。
2. 测试：- 进行机组的空载试运行。
- 进行机组的负荷试运行，测试性能和稳定性。
五、总结本文档提供了燃气轮机安装施工方案的概要。
在实际施工中，需要遵循相关法律法规，并根据具体情况做出安全和有效的决策。
以上方案仅供参考，具体实施应根据实际情况进行调整。
燃气轮机发电机组安装工法1 前言随着生产的发展和生活水平的提高，对能源的需求越来越大，作为能源主要组成部分的煤、石油和天然气等不可再生的常规燃料，其储量越来越少。
因此现在多数火力电站还是把锅炉作为主要发电配套设备。
但是采用单一工质循环的火力发电厂的循环热效率，经过一百多年的努力已接近极限，目前世界先进水平可达49%左右。
采用燃气和蒸汽联合循环发电技术可以大幅度降低发电煤耗，是今后火力发电的发展方向。
因此，联合循环发电技术引起各国的高度重视，纷纷投入大量的人力和物力进行研究和开发，已投入商业运行的联合循环发电机组取得了非常令人鼓舞的业绩，其循环热效率已达56%~58%。
由于该燃机机组是世界上最先进的发电机组，机组运行工艺较复杂，施工技术要求很高，在我国国内安装此类设备较少。
因此能完成这次安装任务后，我公司在国内燃气发电安装工程上将占有一席之地。
该工程还被评为河北省用户满意工程。
在此基础上形成了本工法。
该机组工艺流程如下：图1-1 燃气-蒸汽联合循环电站工艺流程2 工法特点2.1组织合理，施工速度快。
本工法合理有效地利用现场有限的施工场地。
因为该机组设计紧凑，必须科学组织，精心施工，严格按照施工工序进行。
2.2设备安装中采用了座浆法进行施工，改变了传统的垫铁安装找正，节省了时间，减少了施工工序。
提高了安装速度和精度。
2.3减少了多次高空和大口径管道内作业的危害程度，保证安全。
以先进的施工技术使安全技术措施得到了大幅度提高，同时节省了人力和物力，确保了施工安全，也加快了施工进度并保证了施工质量。
2.4该机组系统复杂，工艺介质管道较多，焊接要求高，且国内与国产管道材质牌号认真核对无误后才进行施焊，保证了焊接质量。
2.5经济效益显著。
同传统的发电机组施工工艺相比，大大减少了人工投入，降低了物料消耗，缩短了施工周期，从而提高了安装工程经济效益。
从另一方面讲，提前交付生产所产生的经济效益也就更可观了，间接的经济效益和社会效益是不言而喻的。

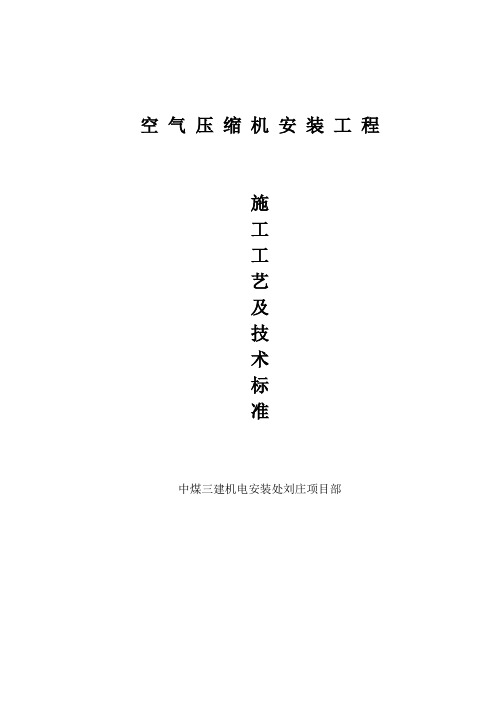

空气压缩机安装工程施工工艺及技术标准中煤三建机电安装处刘庄项目部空气压缩机安装工程施工工艺及技术标准1、适用范围适用于工作压力不大于0.8Mpa，排气量在6~100m3/min固定式整体安装的空气压缩机及其附属设备安装工程的质量检验评定。
2、材料要求2.1、空气压缩机安装所使用的主要材料、成品或半成品应有出厂合格证或质量鉴定文件。
2.2、基础螺栓的材质、规格和数量必须符合设计或出厂技术文件的规定。
2.3、地脚螺栓灌浆所使用的水泥不能失效，其混凝土强度应比原基础高一号。
3、主要工具手拉葫芦、滑轮、钢丝绳索、撬棍、千斤顶、铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、水准仪、钢卷尺、线坠、平板车、滚杠、琴线、梯子、活动扳手、电锤、刷子、棉布等。
4、作业条件4.1、施工现场环境，除机房内的装修和地面未完外，基本具备“三通一平”安装条件。
4.2、按照设计进行安装，并有技术员出面的质量、技术和安全交底。
5、操作工艺工艺流程：基础验收开箱检查验收运输安装找平找正试运转移交5.1、基础验收5.1.1、空气压缩机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求。
发现问题及时办理正常手续，协调解决。
5.1.2、整体平放式空气压缩机安装前，将基础表面用混凝土抹平，上铺弹性橡胶板。
非平放式应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥沙浆能于基础紧密结合。
5.2、空气压缩机开箱检查，按设备发货装箱清单检查每箱到货数量、规格型号、外观质量等，并做好检查记录。
5.3、空气压缩机的运输应配合起重工人专人指挥，使用的工具及绳索必须符合安全要求。
5.4、空气压缩机安装5.4.1、空气压缩机安装就位前，按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线。
将设备基础表面的油污，泥土杂物清除和地脚螺栓预留孔内的杂物清除干净。
5.4.2、整体平面式空气压缩机直接放置在基础上，下垫弹性橡胶板，用膨胀螺栓固定，使其稳固。
或者直接放于橡胶板上。

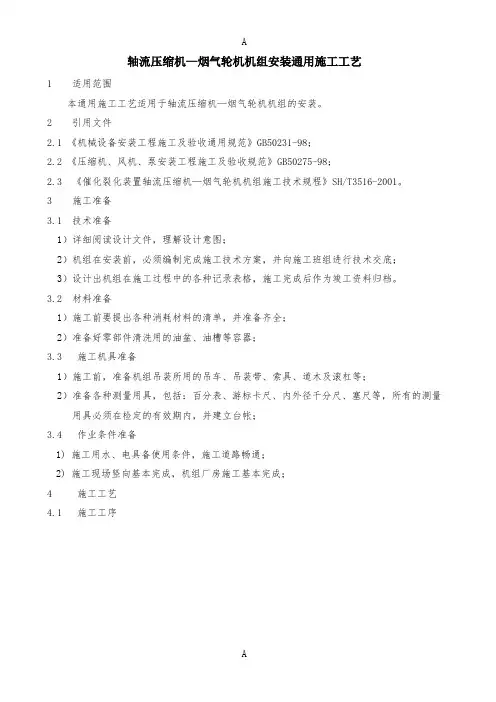

轴流压缩机—烟气轮机机组安装通用施工工艺1 适用范围本通用施工工艺适用于轴流压缩机—烟气轮机机组的安装。
2 引用文件2.1 《机械设备安装工程施工及验收通用规范》GB50231-98；2.2 《压缩机、风机、泵安装工程施工及验收规范》GB50275-98；2.3 《催化裂化装置轴流压缩机—烟气轮机机组施工技术规程》SH/T3516-2001。
3 施工准备3.1 技术准备1）详细阅读设计文件，理解设计意图；2）机组在安装前，必须编制完成施工技术方案，并向施工班组进行技术交底；3）设计出机组在施工过程中的各种记录表格，施工完成后作为竣工资料归档。
3.2 材料准备1）施工前要提出各种消耗材料的清单，并准备齐全；2）准备好零部件清洗用的油盆、油槽等容器；3.3 施工机具准备1）施工前，准备机组吊装所用的吊车、吊装带、索具、道木及滚杠等；2）准备各种测量用具，包括：百分表、游标卡尺、内外径千分尺、塞尺等，所有的测量用具必须在检定的有效期内，并建立台帐；3.4 作业条件准备1)施工用水、电具备使用条件，施工道路畅通；2)施工现场竖向基本完成，机组厂房施工基本完成；4 施工工艺4.1 施工工序5 施工工艺及质量要求5.1 开箱验收5.1.1 机组全部到货后，由业主或监理单位组织各相关单位进行开箱验收5.1.2 根据厂家提供的装箱单对机组进行验收，主要检验以下项目：1)核对机组的箱数、箱号、规格型号是否相符；2)检查机组的随机资料、质量证明书及专用工具是否齐全；3)核对各箱中的零部件的数量、种类是否相符；4)对机组进行检验，是否有质量缺陷；5.1.3 验收完毕后，机组随机的备品备件交业主接收，专用工具暂交施工单位使用，用毕归还，其它暂时不安装的零部件入库妥善保管，防止丢失、错乱、锈蚀等现象发生；5.1.4 填写由各参检单位会签的开箱记录。
5.2 基础验收5.2.1 机组基础施工完毕后，由业主或监理单位组织各相关单位进行基础验收工作；5.2.2 基础验收时，土建单位应提供相关的基础施工记录、强度报告及基础沉降观测记录等技术文件；5.2.3 对基础进行外观检验，基础表面应明显的标出纵横中心线及标高基准线，基础表面不允许有露筋、裂纹、空洞、蜂窝等缺陷，表面不允许有油污；5.2.4 根据土建施工图纸及厂家提供的技术资料对基础的尺寸进行复验，检验项目及允许偏差见表5.2.4：表5.2.4 基础尺寸允许偏差（单位：mm）5.2.5 基础验收合格后，由监理单位组织办理交接手续。

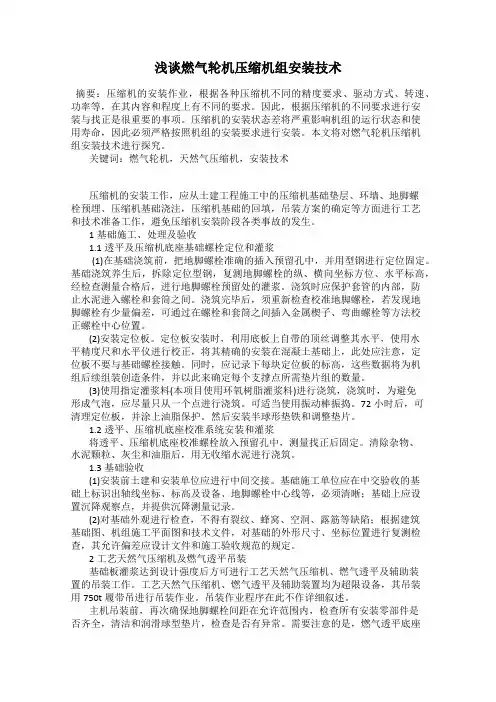

浅谈燃气轮机压缩机组安装技术摘要：压缩机的安装作业，根据各种压缩机不同的精度要求、驱动方式、转速、功率等，在其内容和程度上有不同的要求。
因此，根据压缩机的不同要求进行安装与找正是很重要的事项。
压缩机的安装状态差将严重影响机组的运行状态和使用寿命，因此必须严格按照机组的安装要求进行安装。
本文将对燃气轮机压缩机组安装技术进行探究。
关键词：燃气轮机，天然气压缩机，安装技术压缩机的安装工作，应从土建工程施工中的压缩机基础垫层、环墙、地脚螺栓预埋、压缩机基础浇注，压缩机基础的回填，吊装方案的确定等方面进行工艺和技术准备工作，避免压缩机安装阶段各类事故的发生。
1基础施工、处理及验收1.1透平及压缩机底座基础螺栓定位和灌浆(1)在基础浇筑前，把地脚螺栓准确的插入预留孔中，并用型钢进行定位固定。
基础浇筑养生后，拆除定位型钢，复测地脚螺栓的纵、横向坐标方位、水平标高，经检查测量合格后，进行地脚螺栓预留处的灌浆。
浇筑时应保护套管的内部，防止水泥进入螺栓和套筒之间。
浇筑完毕后，须重新检查校准地脚螺栓，若发现地脚螺栓有少量偏差，可通过在螺栓和套筒之间插入金属楔子、弯曲螺栓等方法校正螺栓中心位置。
(2)安装定位板。
定位板安装时，利用底板上自带的顶丝调整其水平，使用水平精度尺和水平仪进行校正，将其精确的安装在混凝土基础上，此处应注意，定位板不要与基础螺栓接触。
同时，应记录下每块定位板的标高，这些数据将为机组后续组装创造条件，并以此来确定每个支撑点所需垫片组的数量。
(3)使用指定灌浆料(本项目使用环氧树脂灌浆料)进行浇筑，浇筑时，为避免形成气泡，应尽量只从一个点进行浇筑。
可适当使用振动棒振捣。
72小时后，可清理定位板，并涂上油脂保护。
然后安装半球形垫铁和调整垫片。
1.2透平、压缩机底座校准系统安装和灌浆将透平、压缩机底座校准螺栓放入预留孔中，测量找正后固定。
清除杂物、水泥颗粒、灰尘和油脂后，用无收缩水泥进行浇筑。
1.3基础验收(1)安装前土建和安装单位应进行中间交接。

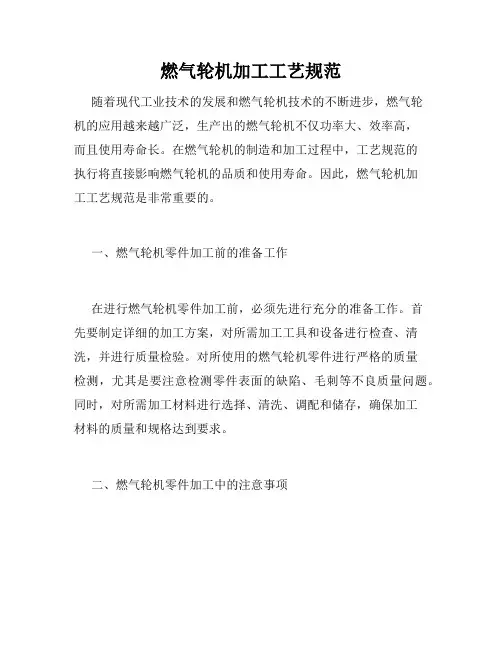

燃气轮机加工工艺规范随着现代工业技术的发展和燃气轮机技术的不断进步，燃气轮机的应用越来越广泛，生产出的燃气轮机不仅功率大、效率高，而且使用寿命长。
在燃气轮机的制造和加工过程中，工艺规范的执行将直接影响燃气轮机的品质和使用寿命。
因此，燃气轮机加工工艺规范是非常重要的。
一、燃气轮机零件加工前的准备工作在进行燃气轮机零件加工前，必须先进行充分的准备工作。
首先要制定详细的加工方案，对所需加工工具和设备进行检查、清洗，并进行质量检验。
对所使用的燃气轮机零件进行严格的质量检测，尤其是要注意检测零件表面的缺陷、毛刺等不良质量问题。
同时，对所需加工材料进行选择、清洗、调配和储存，确保加工材料的质量和规格达到要求。
二、燃气轮机零件加工中的注意事项在进行燃气轮机零件加工时，必须严格遵守燃气轮机加工工艺规范，遵循“安全、精益、高品质、低成本”的原则，确保加工过程的安全和燃气轮机的品质。
具体来说，需要注意以下几个方面：1. 加工工具和设备的选择：选择合适的加工工具和设备，并进行保养和维护，确保加工工具和设备的精度和使用寿命。
2. 加工前的检测和准备：对加工零件进行严格的几何精度检测和质量检测，检测零件的尺寸、性能和表面质量是否达到要求，并进行充分的准备工作。
3. 加工过程中的控制和监测：对加工过程进行严格的控制和监测，尤其是要注意对燃气轮机零件的表面质量进行监测和控制，确保零件表面光洁度和平整度达到要求。
4. 加工后的质量检测：对加工后的燃气轮机零件进行全面的质量检测，确保其尺寸、性能、表面质量均符合要求，并进行充分的记录和归档。
三、燃气轮机零件加工中的常见问题及解决措施在燃气轮机零件加工过程中，常会出现一些问题，如焊缝、毛刺、气孔、夹渣、断屑等。
这些问题会直接影响燃气轮机的品质和使用寿命，因此必须采取有效的解决措施。
常见的解决措施包括：1. 焊缝：对于出现焊缝问题的燃气轮机零件，可以通过尽量减少焊缝数量和长度，或者采用无缝焊接的方法来解决。
1、编制依据1.1《青海100万吨/年钾肥产品综合利用项目20000Nm3/h空分装置施工组织设计》；1.2《化工机器安装安装工程施工及验收规范（离心式压缩机）》（HGJ205—92）；1.3陕西鼓风机厂离心压缩机及汽轮机随机图纸及资料；1.4《压缩机、风机、泵安装工程施工及验收规范》（GB50275—1998）；1.5《机械设备安装工程施工及验收通用规范》（GB50231—1998）1.6《化工机器安装工程施工及验收通用规范》HG20202—20001.7《石油化工设备基础施工及验收规范》（SH3510—2000）1.8《石油化工施工安全技术规程》SH3505—1999；2、工程概况2.1工程简介空气压缩机组是青海100万吨/年钾肥产品综合利用项目20000Nm3/h空分装置重要大型机组，该机组由陕西鼓风机（集团）有限公司解体供货，现场组装。
机组由离心式等温压缩机（RIK100）、冷凝式汽轮机、变速器，增压机（EZ35）、润滑系统、冷却器等组成。
机组布置示意如下：空压机汽轮机变速箱增压机2.2机组配置说明RIK100型压缩机为多级离心式压缩机，机壳为水平剖分式，由定子、转子、轴承、轴承座、底座、进排气室、进气调节机构、水冲洗系统等构成；EZ35型压缩机为多级离心式压缩机，机壳为水平剖分式，主要由定子、转子、轴承箱和底座等构成；汽轮机为低压凝气式汽轮机。
2.3压缩机的主要技术参数EZ235—2：序号123456789 10 11 12项目流量入口压力入口温度出口压力转向轴功率转速第一临界转速第二临界转速转子重量最大维修件重量压缩机重量参数102.5NM3/min10200NM3/h0.51MPa28℃1.3MPa从进气端看顺时针1290KW12320r/min5700r/min19650r/min292kg4100kg10000kgRIK100—4：序号123456789 10项目流量入口压力入口温度出口压力转向压缩比值轴功率转速第一临界转速第二临界转速参数10200NM3/h0.0722MPa30℃0.563MPa从进气端看顺时针1.2438840KW6160r/min1650r/min5150r/min11 12 13转子重量最大维修件重量压缩机重量4917kg30000kg87000kg汽轮机：序号项目参数12345678910111213变速箱:序号123456789型号介质额定功率额定转速跳闸转速转向进汽压力进汽温度排汽压力流量汽轮机重量转子质量汽轮机外缸上半项目型号传递功率输入转速输出转速低速临界转速高速临界转速最大检修件重量盘车电机功率盘车电机转速NKS40/56中压蒸汽10160KW6160r/min7046r/min从压机端端看顺时针3.70MPa420.0℃0.01MPa正常：46.2t/h33.3T2.7T5.0T参数GS224-11320KW6160KW12320r/min16927r/min20667r/min622kg30KW74r/min3、施工部署3.1施工准备（1）、设备开箱完并报检合格，随机带资料文件齐全；（2）、基础验收、交接完，相关施工资料齐全；基础上安装基准线、定位线及标高线已标定，麻面已铲凿，垫铁窝已处理；（3）、厂房范围内地下工程完成，场地平整，地面已石化；（4）、压缩机棚施工完，吊车满足使用要求；（5）、临时用电、用水已具备，消防设施符合要求；（6）、工具准备齐全、性能满足安装要求；（7）、安装、检查使用的测量及检查用仪表、仪器准备齐全，精度符合标准，检验合格并在有效使用期内。
压缩机管道施工要求标准
压缩机管道施工要求标准如下：
1.设计角度采取措施：准确核算基本载荷、一次应力、二次应
力，正确计算支吊架强度，正确选择支承点位置。
2.减小管系对入口设备法兰的推力和力矩：入口管道的设计应有
一定的柔性，背压式设备出入口管道上应设置切断阀，其出口设备法兰与切断阀之间设置安全阀和带泪孔的消音器，使操作安全平稳。
3.减小管系对设备进出口设备法兰的力矩：在与设备法兰直接相
连的主管上或靠近设备法兰的水平管道上设置导向支架，只允许管道轴向位移，防止横向位移而造成力矩。
在靠近进气、排气设备法兰的垂直管道上设置弹簧支吊架，缓冲压力。
4.尽量减少弯头：当多台压缩机平排安装时，其管道上的仪器仪
表要安装于便于操作的地方。
压缩机管道不宜过高，并且有支架支撑，以防止管道的振动，当基础较高时，需设置操作平
台。
5.在压缩机的上方，禁止不止其它设备。
如果没有特殊情况，可
燃气体压缩机安装在露天位置。
6.压力表应设在直管段上，确保压力表测定点与安装处在同一水
平位置，避免测得静压有较大的误差。
压力表的安装高度不宜
过高，最好控制在1.2～1.8m。
有易燃易爆气体介质时，要确保压力表的密封性，防止气体泄露。
同压力表一样，温度计应安装在直管段上。
温度计倾斜安装时，应与管内流体的流向成逆流接触。
为了方便检修，温度计安装高度不宜高于2m。
切忌将温度计安装于管道的死角位置，影响测量温度的准确性。
以上是压缩机管道施工要求标准的一些主要内容，具体实施时可能还需要根据实际情况和相关规范进行具体操作。
燃气轮机及工艺空气压缩机组施工工艺标准1 适用范围1.1 本标准适用于石油、化工行业离心式压缩机机组用燃气轮机驱动的燃气轮机组安装工程施工工艺。
1.2 若本标准依据45万吨/年合成氨燃气轮机压缩机组为案例编写的，若本标准与燃气轮机组随机图样不符，应按燃气轮机随机图样施工。
1.3 燃气轮机--离心式压缩机机组单体试车，因为，该机组运行操作自动化程度很高，不同型号的机组的控制系统“DCS”软件设置不同，故而本标准不便阐述；其他要求参照《离心式压缩机机组施工工艺标准》中“4、汽轮机及压缩机组的单体试车”相关规定执行。
1.4 与机组有关的土建、管道、电气、仪表、防腐、绝热、酸洗、脱脂等工程，除必须按本标准的有关施工工艺要求外，还应按技术文件及相关的国家或行业现行标准、规范进行施工及验收。
2 施工准备2.1技术准备2.1.1 燃气轮机及离心式压缩机机组的结构型式（以45万吨/年合成氨的燃气轮机驱动离心式压缩机机组为例）。
2.1.1.1 燃气轮机及离心式压缩机机组的结构型式工艺空气压缩机组由意大利Nuovo Pignone公司制造，整个压缩机分为低压机（一段、二段）、高压机（三段、四段）及中间连接齿轮箱，其驱动装置为燃气轮机，燃气轮机是一种低消耗、高节能的驱动系统，它是利用天然气与增压空气燃烧后的能量转化为机械能，并且燃烧后生成的乏气进入装置中的一段炉系统，作为一段炉的原料气，这样大大节省了能源。
主机部分还包括辅助装置，辅助装置由提供整个机组所需的润滑油箱、燃气轮机的启动装置及位于润滑油箱上的润滑油油泵和密封所需的液压油泵。
空气压缩机、燃气轮机及辅助装置均整体到货，其他附件如工艺空气压缩机及燃气轮机空气进口过滤器组件及随机润滑油管需现场进行组装。
2.1.1.2 空气压缩机及燃气轮机主要部件：2.1.1.3 随机管道：（1）艺空气压缩机及燃气轮机进口空气管道；（2）气透平乏气出口烟道；（3）润滑油管线。
2.1.2 工艺空气压缩机及燃气轮机主要性能参数2.1.2.1 工艺空气压缩机工艺参数2.1.2.2 工艺空气压缩机形式级数：16级。
类型：轴流式，重型。
机壳剖分：水平式。
入口导向叶片类型：可变式。
2.1.2.3 燃气轮机工艺参数（1）总体设计数据：燃气轮机型号：MS-5200C。
燃气轮机用途：机械驱动。
循环：单。
轴转向：逆时针方向。
运行方式：连续。
轴转速：高压5100r/min，低压4900r/min。
保护：过速、过温，振动及火焰检测。
减速装置：带棘轮的减速齿轮装置。
消音：进、排气口消音器。
（2）燃气轮机额定值：输出功率：38000hp（马力）。
入口温度：15℃。
排气压力：14.7LB/in2。
（3）涡轮部分：涡轮级数：2（双轴）。
机壳剖分：水平式。
第一级喷嘴：固定区域。
第二级喷嘴：可变式。
（4）燃烧部分：类型：12只多重燃烧器，逆流型。
燃烧室布置：同心的位于压气机四周。
燃料喷嘴：气体燃料式，每室一只。
火花塞：2只，电极式，弹簧喷射，自动缩回。
火焰探测器：4只，紫外线型。
2.1.2.4燃气轮机机器参数（1）轴承组件：数量：4润滑：压力润滑。
①1号轴承组件（位于进气机壳组件中）：活动和不活动的止推轴承在同一组件中轴颈：椭圆形。
活动止推：斜垫式，自调整。
不活动止推：斜面推力轴承。
②2号轴承组件（位于压气机排放机壳中）：轴颈式，椭圆；③3号轴承组件（位于排气机架中）：轴颈式，斜垫；④4号轴承组件（位于排气机架中）。
活动和不活动的止推轴承在同一组件中轴颈：椭圆形。
活动止推：斜垫，自调整。
不活动止推：斜垫，非自调式。
（2）启动系统①启动系统装置：电机。
②增速齿轮装置类型：有液压驱动棘轮的独立式。
（3）燃料系统①型式：双燃气。
②燃料控制信号：SPEEDTRONIC*燃气透平控制面板。
③燃气停供、比率和控制阀：电控液压伺候控制。
（4）润滑系统①润滑剂：石油基。
②总量：22260升。
③轴承联箱压力：25 LB/in2。
④主油泵：轴驱动。
⑤辅助油泵：电机驱动，垂直浸入式，离心式油槽型。
⑥应急油泵：电机驱动，垂直浸入式，离心式油槽型。
2.1.3 工作原理及作用2.1.3.1 工艺空气压缩机给二段转化炉提供工艺空气，同时还有合成和尿素装置所用的6478kg/hr的工厂空气和仪表空气。
空气压缩机通过工艺气调节阀维持一恒定的压降。
在降负荷的情况下，有足够的压缩空气以维持压缩机的最小流量，以防止压缩机喘振。
2.1.3.2 工艺空气先经过滤，然后进工艺空气压缩机。
工艺空气压缩机为四级离心式压缩机，压缩机段间设段间冷却及段间分离。
经压缩后的工艺空气在一段转化炉对流段加热，然后送至二段转化炉。
2.1.3.3 供燃气轮机的空气先过滤，然后在燃气轮机机组内的轴流式压缩机中压缩。
燃料天然气在燃气轮机的燃烧室内与空气混合燃烧，热气膨胀，提供了工艺空气压缩机所需的功率。
燃气透平的热乏气（GTE）被引入一段转化炉的不同区域作为燃烧空气。
2.1.3.4 部分GTE去一段转化炉辐射段烧嘴，剩下的GTE去对流段。
燃气轮机乏气（GTE）的分配一般由辐射段燃料需求、烟气中含量的分析以及辐射段出口温度控制。
2.1.3.5 工艺空气压缩机组设备布置示意图如下：2BCL457 增速机 2MCL1007 燃气轮机润滑系统（高压机）（低压机）图2.3.5 工艺空气压缩机组设备布置示意图2.1.4 熟悉技术文件2.1.4.1 熟悉压缩机厂房平面布图的坐标、标高及设备平面位置。
2.1.4.2 熟悉压缩机组的随机图样及技术文件。
2.1.4.3 为了对整个工程作全面了解，工程开工前建设单位应组织监理、施工等有关单位参加，由设计单位进行设计技术交底和图样会审。
2.1.5 现行施工及验收标准、规范2.1.5.1《化学工业工程建设交工技术文件规定》HG20237；2.1.5.2《化学工业大中型化工装置试车工作规范》HGJ231；2.1.5.3《混凝土结构工程施工质量验收规范》GB50204；2.1.5.4《建设工程监理规范》GB50319；2.1.5.5《建筑工程文件归档整理规范》GB/T50328；2.1.5.6《化工机器安装工程施工及验收规范》（离心式压缩机篇）HGJ205；2.1.5.7《化工机器安装工程施工及验收规范》（通用规定）HGJ203；2.1.5.8《机械设备安装工程施工及验收通用规范》GB50231；2.1.5.9《化工建设项目进口设备、材料检验大纲》HG20234；2.1.5.10《钢结构工程施工质量验收规范》GB50205。
2.1.6 设计技术交底2.1.6.1 机组施工在开前，建设单位（业主）应组织设计人员向施工单位、监理单位有关人员进行设计交底。
2.1.6.2 设计交底后，设计单位应签发“设计交底会议纪要”，其内容与设计技术文件具有法规效力。
2.1.6.3 建设单位（业主）向施工、监理等单位提供施工图样后，有关人员应进行熟悉审阅其图样及设计技术文件，然后再由建设单位（业主）组织图样会审工作。
2.1.7 施工图样会审2.1.7.1 施工准备阶段对施工图样进行会审是施工单位熟悉、审查设计图样，同时澄清和解决施工图中可能存在的疏漏或各专业间的平、立面交叉矛盾，减少工程差错的重要手段；是避免技术事故、有利工程质量控制和降低工程成本的重要且有效的方法。
2.1.7.2 对图样会审中发现的问题，要按其专业和性质，由设计单位签发图样会审记录和设计修改联络笺，均要一并存档，列入交工技术文件。
2.1.7.3 根据国务院令第279号《建设工程质量管理条例》精神，施工图及设计文件未经设计技术交底和图样会审，不得作为施工文件使用。
2.1.8 施工技术交底及下达自检录2.1.8.1 施工技术交底应按单位工程、分部（分项）工程分级组织分别进行。
2.1.8.2 各级技术交底的交底人应填写技术交底记录，未经技术交底的工程不得施工。
2.1.8.3 签发自检记录是填写交工文件的原始质量记录依据，其内容包括：（1）执行的标准、规范及施工技术方案中规定的质量标准；（2）根据施工工序、设定质量控制点；（3）自检记录中的检查项目，经自检合格后，应有施工人员填写，施工组长、技术人员、检查员签字认可。
2.2. 作业人员表2.2 主要作业人员2.3 机组、材料的接收、检验及保管2.3.1 主机、辅机、材料的接收、2.3.1.1 主机、辅机、材料的接收应按下列要求进行：（1）根据工程合同中明确的责任方，组织吊车和人员进行卸车；（2）按送货清单进行清点箱件数量；（3）对包装的箱件进行外观检查，并在送货清单作记录，经各方签字确认。
2.3.2 主机、辅机、材料的开箱检验的要求2.3.2.1 检验应按要求进行：（1）开箱检验时，应由建设单位（业主）、监理单位、施工单位及制造厂家或供货商共同参加检验；进口设备，商检局也应参加检验；（2）根据工程合同及相关规范，核查机器的随机技术文件、质量保证书、数据表、铭牌、机组配套完整性，应与卖方和制造厂的规格、型号、数量一致；（3）参加检验后，应填报《开箱检验记录》，并由参加检验的各方代表签字确认；（4）检验中出现的问题，及时提出报告，由制造厂家或供货商给予返修、索赔，严重的产品质量问题应进行更换。
2.3.2.2 整体供货的机组开箱检验的内容（国外引进）：（1）主机主要包括：气轮机、电动机、离心式工艺空气压缩机及备品、备件；（2）辅机主要包括：油系统、缓冲器、油水分离器、热交换器、过滤器、电气仪表的盘柜及随机带的各类管道；（3）按照机器图样，实测实量主机各部位的结构几何尺寸、管接口的距离、法兰尺寸、地脚螺丝孔的距离、加工精度及标识等，应符合随机图样和技术文件的要求；（4）根据装箱清单,检查随机图样、技术文件（质量保证书）应齐全；（5）根据随机图样和技术文件，检验机组的组合件、部件、备品、备件的规格、型号、数量及外观质量；（6）随机提供的专用工具及计量器具，应清点造册，妥善保管，保证使用；（7）对重要零、部件及材料还应作品质检验。
2.3.3 随机带的机组级间和油系统子、管道附件的检验2.3.3.1 随机带的管子、管道附件的检验,应根据卖方及设计文件规定的使用条件和设计压力分级进行检验。
2.3.3.2 对于设计和制造厂已明确标识的公称压力管子、管道附件等，应按其公称压力进行分级检验。
检验重点应为高压钢管、低温钢管、合金钢管、不锈钢管及管道附件。
2.3.3.3 管子、管道附件核查的项目应符合下列要求：(1）材料的化学成分和力学性能试验报告，其中低温材料包括低温冲击值；(2）外观及尺寸检查记录；(3）无损检测记录；(4）消除应力热处理记录；(5）耐压试验记录；(6）技术规范中规定的特殊检验项目的检验记录。
2.3.4 辅材及周转材料的配备、检验2.3.4.1 辅材及周转材料的配备，应根据需要编制材料计划进行配料；2.3.4.2 辅材及周转材料进货后，对其规格、型号、材质、数量应进行检查验收，并应有质量证书。
