电阻焊原理和工艺电阻焊是一种常见的金属材料连接方法，在制造业中被广泛应用。
本文将详细介绍电阻焊的原理和工艺，旨在让读者对电阻焊有更深入的了解。
一、电阻焊原理电阻焊原理是利用电流通过电阻加热金属材料，使其表面达到熔化点从而实现材料连接的过程。
具体操作时，将待连接的两个金属部件夹持在电极之间，当通电时，电流通过电极和工件产生电阻加热效应。
工件表面的温度升高，到达熔化点后，通过施加适当的压力将金属部件连接在一起。
电阻焊原理的优点在于焊接速度快、两个金属部件的连接牢固可靠，并且不需要额外的填充材料。
同时，电阻焊的加热效率高，可以在短时间内完成一次焊接过程。
二、电阻焊工艺1. 设备准备进行电阻焊前，首先需要确保焊接设备正常工作。
检查电极和电缆的接触是否良好，排除各种可能的故障。
2. 工件准备将待焊接的金属部件准备好。
确保工件表面光洁无杂质，确保接触电阻正常。
如果工件表面存在氧化物，可以通过清洁和打磨来去除。
3. 焊接参数设置根据具体的焊接材料和工件的要求，设置合适的焊接参数。
这包括电流大小、焊接时间和压力等参数。
正确设置参数可以保证焊接质量的稳定和可靠性。
4. 焊接操作将待焊接的金属部件夹持在电极之间，保持适当的压力。
在确保焊接区域接触电阻正常的情况下，通电进行焊接。
焊接时间一般很短，通常在毫秒级别。
焊接完成后，停止通电，等待焊接区域冷却。
5. 检查和质量控制焊接完成后，对焊接区域进行检查。
检查焊接部位是否均匀，是否达到连接的要求。
同时，还可以进行拉伸等质量检测，确保焊接质量的可靠性和稳定性。
电阻焊工艺的优点在于焊接速度快、连接牢固可靠，并且适用于不同类型的金属材料。
但是也需要注意，电阻焊操作过程中存在一定的安全风险，需要操作人员具备相应的操作技能和安全意识。
总结：电阻焊作为一种常用的焊接方法，具有快速、可靠的特点，被广泛应用于制造业中。
通过电阻效应加热金属材料，实现金属部件的连接。
但在实际操作中需要注意安全性，并遵循合适的工艺步骤。
电阻焊的原理
电阻焊是一种常见的焊接方法，它利用电阻加热原理将金属材料焊接在一起。
电阻焊的原理主要包括电阻加热、热传导和压力焊接等过程。
下面我们将详细介绍电阻焊的原理及其相关知识。
首先，电阻焊的原理是利用电流通过金属材料时产生的电阻加热效应。
当电流通过金属材料时，由于金属材料的电阻会产生热量，使金属材料局部升温。
这种电阻加热效应可以使金属材料迅速达到焊接温度，从而实现焊接的目的。
其次，电阻焊还涉及热传导过程。
在电阻焊中，通过电阻加热使金属材料局部升温后，热量会沿着金属材料传导，使相邻的金属材料也受热。
这样，整个焊接区域都可以达到适当的焊接温度，从而实现金属材料的熔接和焊接。
另外，电阻焊还包括压力焊接过程。
在电阻焊中，除了电阻加热和热传导外，还需要施加一定的压力。
通过施加压力，可以使金属材料在达到焊接温度时更加紧密地接触在一起，从而实现更好的焊接效果。
压力还可以帮助排除焊接区域的氧化物和杂质，保证焊接质量。
总的来说，电阻焊的原理是通过电阻加热、热传导和压力焊接等过程实现金属材料的焊接。
电阻焊具有焊接速度快、焊接强度高、焊接成本低等优点，因此在工业生产中得到广泛应用。
同时，电阻焊也有其局限性，例如只能焊接导电性材料、对金属材料的表面质量要求较高等。
因此，在实际应用中需要根据具体情况选择合适的焊接方法。
总之，电阻焊的原理是基于电阻加热、热传导和压力焊接等过程，通过这些过程实现金属材料的焊接。
了解电阻焊的原理有助于我们更好地掌握电阻焊的工艺和技术，提高焊接质量和效率，推动工业生产的发展。
电阻焊的原理和方法电阻焊是一种常用的金属焊接方法，它利用电流通过金属工件产生的热量来实现焊接。
本文将介绍电阻焊的基本原理和方法。
一、电阻焊的原理电阻焊利用电流通过金属工件时产生的电阻热来实现金属焊接。
当电流通过金属工件时，由于金属的电阻率较大，电流通过时会产生热量。
这种热量可以使金属材料局部加热，达到焊接的目的。
二、电阻焊的方法1. 电阻焊的设备电阻焊通常使用电阻焊机进行焊接。
电阻焊机主要由电源、电极和控制系统组成。
电源提供所需的电流，电极接触金属工件并传递电流，控制系统用于调节电流和焊接时间。
2. 准备工作在进行电阻焊前，需要进行准备工作。
首先，将要焊接的金属工件清洁干净，以确保焊接的质量。
其次，根据所需的焊接参数设置电阻焊机，包括电流大小、焊接时间等。
3. 焊接过程焊接过程中，将电极放置在金属工件的接触面上，并施加一定的压力。
然后，通电使电流通过工件，产生热量。
热量使金属材料局部加热，达到焊接的温度。
当达到设定的焊接时间后，断开电流，让焊点冷却。
最后，移除电极，完成焊接。
4. 优点和应用电阻焊具有焊接速度快、焊接质量高、焊点牢固等优点。
它广泛应用于汽车制造、航空航天、电子设备等行业中的金属焊接。
三、注意事项1. 选择合适的电流和焊接时间，以确保焊接质量和安全性。
2. 确保金属工件表面清洁，以免影响焊接质量。
3. 在进行电阻焊时，应戴好防护设备，避免触电和烫伤等事故。
总结：电阻焊是一种常用的金属焊接方法，它利用电流通过金属工件产生的热量来实现焊接。
通过电阻焊的设备、准备工作和焊接过程的介绍，我们了解到了电阻焊的基本原理和方法。
电阻焊具有焊接速度快、焊接质量高的优点，并广泛应用于各个行业中的金属焊接。
在进行电阻焊时，需要注意合适的参数选择和安全防护，以确保焊接质量和人身安全。
通过学习和掌握电阻焊的原理和方法，我们可以更好地应用于实际生产中，提高焊接效率和质量。
电阻焊的工作原理
电阻焊是利用电阻加热原理进行焊接的一种方法。
具体工作原理如下：
1. 电流通过焊接部件：在电阻焊中，焊接部件通常由两个金属工件组成，它们需要被连接在一起。
电流会通过这两个工件中的一个或者两个。
2. 电阻发热：当电流通过焊接部件时，由于工件的电阻会产生一定的电阻热。
这是由欧姆定律决定的，其公式为 V=I*R，
其中 V 是电压，I 是电流，R 是电阻。
较高的电流或较高的电
阻将导致较高的发热量。
3. 转化为热能：电阻发热后，会将电能转化为热能，使焊接部件升温。
升温过程中，焊接部件的温度逐渐升高，直至达到金属熔点。
4. 压力施加：一旦焊接部件达到足够高的温度，需要施加一定的压力来确保焊接。
5. 金属溶合：当施加足够的压力后，金属在高温和高压下开始融化。
融化的金属将会通过浸渍或者烧结的方式将工件连接在一起。
6. 固化：待焊点冷却后，溶解的金属重新凝固，焊点变得坚固。
总的来说，电阻焊利用电流通过焊接部件产生的电阻热进行焊
接，通过施加压力使金属融化并连接在一起，最后冷却形成坚固的焊点。
电阻焊的焊接方法电阻焊是一种常见的焊接方法，它是利用电阻加热的原理，将两个金属表面加热至熔点，使它们融合在一起。
电阻焊具有焊接速度快、焊接质量高等优点，被广泛应用于各种金属制品的生产中。
本文将介绍电阻焊的工作原理、焊接方法以及注意事项。
一、电阻焊的工作原理电阻焊的工作原理是利用电流通过金属产生的阻力，使金属表面产生高温，从而将金属融化。
具体来说，电阻焊的工作原理如下：1. 电源：电阻焊需要一定的电源来产生电流。
通常使用的电源是变压器，它可以将高电压转换为低电压，从而使电流稳定。
2. 电极：电极是将电流传递到工件上的部件。
电极通常由铜制成，因为铜的导电性能好，能够将电流传递到工件上。
3. 工件：工件是被焊接的金属。
在电阻焊中，工件需要放在电极之间，以便电流能够通过工件产生热量。
4. 热量：当电流通过工件时，会产生热量，热量会使工件表面温度升高，从而将工件熔化。
5. 压力：在工件熔化的同时，需要施加一定的压力，以便使工件中的气泡被挤出，从而保证焊接质量。
二、电阻焊的焊接方法电阻焊的焊接方法主要有以下几种：1. 点焊：点焊是将两个金属表面焊接在一起的常用方法。
在点焊时，电极会在两个金属表面之间施加一定的压力，并通过电流将金属熔化，从而使两个金属表面融合在一起。
2. 缝焊：缝焊是将两个金属板焊接在一起的方法。
在缝焊时，需要将两个金属板的边缘对齐，然后通过电流将金属熔化，最后施加一定的压力，使两个金属板融合在一起。
3. 热压焊：热压焊是将金属和非金属焊接在一起的方法。
在热压焊时，需要将金属和非金属的表面对齐，并通过电流将金属熔化，最后施加一定的压力，使金属和非金属融合在一起。
三、电阻焊的注意事项在进行电阻焊时，需要注意以下几点：1. 电流大小：电流大小会影响焊接的温度和焊接的速度。
如果电流过大，会导致焊接过热，从而影响焊接质量。
如果电流过小，会导致焊接速度过慢，从而影响生产效率。
2. 电极形状：电极的形状会影响焊接的质量。
电阻焊的基本原理
电阻焊是一种常用的焊接方法，它利用工件之间的电阻加热来完成焊接。
其基本原理如下：
1.电流通过工件：在电阻焊中，工件通常是金属材料。
当外加电压施
加在工件上时，电流会通过工件。
由于金属的电阻率，电流在通过工件时
会产生热量。
2.热量生成：电流通过金属工件时，电阻会产生热量。
根据焦耳定律，电流通过电阻时会产生能量损耗，并以热量的形式释放。
这导致工件的温
度升高。
3.电阻加热：通过控制施加在工件上的电流大小和时间，可以实现对
工件的加热控制。
在电阻焊中，通常使用直流电源提供电流。
调节电流大
小可以控制加热的速度和强度。
4.互相压紧：在工件加热的过程中，需要通过适当的压力将工件强行
压紧在一起。
这样可以有效地提高接触面积和热传导效率，从而更好地加
热工件。
5.熔化和固化：随着温度的升高，金属工件逐渐达到熔点，燃烧并与
其他金属表面相互融合。
当电阻焊的工件冷却后，金属再次固化并形成一
个坚固的焊点。
电阻焊的基本原理与材料的电阻性质、电流大小和时间等因素有关。
通过调整这些参数，可以实现焊接工件的加热、熔化和固化。
电阻焊的优
点是焊接速度快、效率高，但其适用范围相对较窄，只适合于一些金属或
特定工件的焊接。
电阻焊基本知识及操作要求电阻焊是一种常见的金属连接技术，广泛应用于电子、电气设备以及汽车制造等行业。
它通过利用电阻加热产生的热量来实现焊接。
以下是关于电阻焊的基本知识和操作要求。
一、电阻焊基本原理电阻焊的基本原理是利用电流通过电阻产生的电阻热量使接触面的金属迅速升温并融化，随后冷却固化形成焊点。
其焊接过程包括预热、施加焊接电流、卸载等步骤。
二、电阻焊设备1.电阻焊机：电阻焊机是实现电阻焊的基本设备，主要由焊接变压器、电流调整装置、焊接电极等组成。
2.电极：电极是焊接时与金属接触的部分，电流通过电极使两个接触点迅速加热。
电极通常使用铜材料制成，能够在电流通过时快速加热，并有助于金属的传导。
三、电阻焊操作要求1.工作环境要求：焊接场所应干燥，防止金属材料与电极之间的电击。
应远离易燃或易爆的材料。
2.选用合适的电阻焊机及电极：根据焊接的需求选用合适的电阻焊机，以及合适的电流和电压参数。
选用合适的电极，以确保良好的接触。
3.清洁表面：焊接前应将要焊接的金属表面进行清洁，除去氧化物和油脂等杂质，以保证良好的接触。
4.定位夹紧：为了保证焊点的位置准确，应将金属工件进行夹紧定位，防止移动或变形。
5.施加适当的电流和时间：根据工件的材料和尺寸，选择合适的电流和时间参数。
一般应根据工艺规程进行设置。
6.避免过烧和过热：焊接时应注意控制电流和焊接时间，避免过烧和过热现象的发生，以免破坏金属结构。
7.电极保养：定期对电极进行清洁和保养，保持电极表面的光洁度和平整度，以确保良好的导电和抗磨损性能。
8.检验焊点质量：焊接完成后，应对焊点进行质量检验。
常见的检验方式包括外观检查、金相组织检查等。
总结：电阻焊作为一种常见的金属连接技术，具有简单、快速、可靠的特点。
通过合理的操作要求和控制，可以获得高质量的焊接连接。
但是在实际应用中需要根据具体的工件要求和焊接技术规程来进行操作，并严格遵守相关安全操作规范，以确保焊接质量和人员安全。

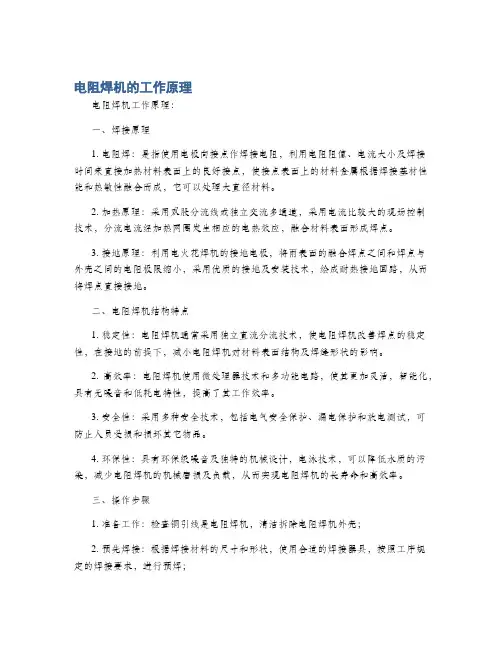

电阻焊机的工作原理电阻焊机工作原理：一、焊接原理1. 电阻焊：是指使用电极向接点作焊接电阻，利用电阻阻值、电流大小及焊接时间来直接加热材料表面上的良好接点，使接点表面上的材料金属根据焊接基材性能和热敏性融合而成，它可以处理大直径材料。
2. 加热原理：采用双股分流线或独立交流多通道，采用电流比较大的现场控制技术，分流电流经加热网圈发生相应的电热效应，融合材料表面形成焊点。
3. 接地原理：利用电火花焊机的接地电极，将雨表面的融合焊点之间和焊点与外壳之间的电阻极限缩小，采用优质的接地及安装技术，绘成耐热接地回路，从而将焊点直接接地。
二、电阻焊机结构特点1. 稳定性：电阻焊机通常采用独立直流分流技术，使电阻焊机改善焊点的稳定性，在接地的前提下，减小电阻焊机对材料表面结构及焊缝形状的影响。
2. 高效率：电阻焊机使用微处理器技术和多功能电路，使其更加灵活，智能化，具有无噪音和低耗电特性，提高了其工作效率。
3. 安全性：采用多种安全技术，包括电气安全保护、漏电保护和放电测试，可防止人员受损和损坏其它物品。
4. 环保性：具有环保级噪音及独特的机械设计，电泳技术，可以降低水质的污染，减少电阻焊机的机械磨损及负载，从而实现电阻焊机的长寿命和高效率。
三、操作步骤1. 准备工作：检查铜引线是电阻焊机，清洁拆除电阻焊机外壳；2. 预先焊接：根据焊接材料的尺寸和形状，使用合适的焊接器具，按照工序规定的焊接要求，进行预焊；3. 热压焊接：将所有接点置入模具中，并连接电极，可通过电机将模具加压动作，使模具内的焊接接头进行排列，以保证接头的焊接质量；4. 电焊接：接线安装好后，与电阻焊机共同工作，将焊接电极接于电源，按下正确的操作提示，可以进行电焊接，直至将接点完全焊接接好；5. 结构检查：检查铜管端头的结构，把它和电阻焊机的焊接效果对比，以确定焊接的质量，如果满足要求，就可以在机��外壳上加强安装。
