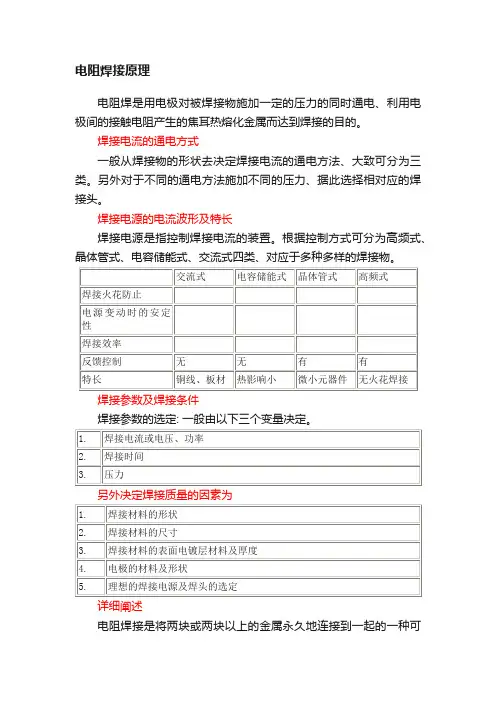

电阻焊原理

电阻焊接原理电阻焊是用电极对被焊接物施加一定的压力的同时通电、利用电极间的接触电阻产生的焦耳热熔化金属而达到焊接的目的。

焊接电流的通电方式一般从焊接物的形状去决定焊接电流的通电方法、大致可分为三类。

另外对于不同的通电方法施加不同的压力、据此选择相对应的焊接头。

焊接电源的电流波形及特长焊接电源是指控制焊接电流的装置。

根据控制方式可分为高频式、晶体管式、电容储能式、交流式四类、对应于多种多样的焊接物。

焊接参数及焊接条件焊接参数的选定: 一般由以下三个变量决定。

另外决定焊接质量的因素为详细阐述电阻焊接是将两块或两块以上的金属永久地连接到一起的一种可靠，低成本、有效的方法。

虽然电阻焊接是一种真实的焊接是一种真实的焊接过程，但不用填料金属，不要焊接气体。

焊后不存在要去除多余的金属。

这一方法适用于大批量生产。

焊缝牢固，并且几乎看不出。

从历史上看，电阻焊接一直有效地用于连接高电阻金属，例如，铁和镍合金，铜合金的导电导热性较高，使其焊接更为复杂，但常规的焊接设备通常具有能够使这些合金有优质的完整焊缝。

采用恰当的电阻焊接技术，铍铜能够与自身焊接、与其它铜合金，钢焊接。

厚度小于1.00mm的铜合金一般更易于焊接。

常用于焊接铍铜元件的电阻焊接工艺，有点焊和凸焊。

工件的厚度、合金材料、采用的设备和要求的表面状况来决定适合于各自的工艺。

其它常用的电阻焊接技术，例如：火焰焊，对接焊，缝焊等不常用于铜合金，将不予以讨论。

铜合金易于钎焊。

电阻焊接中的关键是电流，压力和时间。

电极的设计和电极材料的选择对焊接质量的保证是很重要的。

由于已有许多资料论述钢的电阻焊接，这里所介绍的焊接铍铜的几点要求以相同厚度作为参考。

电阻焊接很难说是一门准确的科学，焊接设备及步骤对焊接质量有很大的影响。

因此，在此介绍的仅作为指南，一系列的焊接试验可为每种用途确定最佳的焊接条件。

因为大多数工件表面的沾染物有高的电阻，所以应该常规清洗表面，被污染的表面会提高电极的操作温度、降低电极端的寿命，导致表面不能使用，使金属偏离焊接区域，对焊接接头处引起虚焊或者残渣。

电阻焊原理和工艺电阻焊是一种常见的金属材料连接方法，在制造业中被广泛应用。

本文将详细介绍电阻焊的原理和工艺，旨在让读者对电阻焊有更深入的了解。

一、电阻焊原理电阻焊原理是利用电流通过电阻加热金属材料，使其表面达到熔化点从而实现材料连接的过程。

具体操作时，将待连接的两个金属部件夹持在电极之间，当通电时，电流通过电极和工件产生电阻加热效应。

工件表面的温度升高，到达熔化点后，通过施加适当的压力将金属部件连接在一起。

电阻焊原理的优点在于焊接速度快、两个金属部件的连接牢固可靠，并且不需要额外的填充材料。

同时，电阻焊的加热效率高，可以在短时间内完成一次焊接过程。

二、电阻焊工艺1. 设备准备进行电阻焊前，首先需要确保焊接设备正常工作。

检查电极和电缆的接触是否良好，排除各种可能的故障。

2. 工件准备将待焊接的金属部件准备好。

确保工件表面光洁无杂质，确保接触电阻正常。

如果工件表面存在氧化物，可以通过清洁和打磨来去除。

3. 焊接参数设置根据具体的焊接材料和工件的要求，设置合适的焊接参数。

这包括电流大小、焊接时间和压力等参数。

正确设置参数可以保证焊接质量的稳定和可靠性。

4. 焊接操作将待焊接的金属部件夹持在电极之间，保持适当的压力。

在确保焊接区域接触电阻正常的情况下，通电进行焊接。

焊接时间一般很短，通常在毫秒级别。

焊接完成后，停止通电，等待焊接区域冷却。

5. 检查和质量控制焊接完成后，对焊接区域进行检查。

检查焊接部位是否均匀，是否达到连接的要求。

同时，还可以进行拉伸等质量检测，确保焊接质量的可靠性和稳定性。

电阻焊工艺的优点在于焊接速度快、连接牢固可靠，并且适用于不同类型的金属材料。

但是也需要注意，电阻焊操作过程中存在一定的安全风险，需要操作人员具备相应的操作技能和安全意识。

总结：电阻焊作为一种常用的焊接方法，具有快速、可靠的特点，被广泛应用于制造业中。

通过电阻效应加热金属材料，实现金属部件的连接。

但在实际操作中需要注意安全性，并遵循合适的工艺步骤。

电阻焊接原理
电阻焊接是一种常见的金属连接方法，它利用电流通过金属零件产生的热量来融化焊接材料，从而实现金属零件的连接。

电阻焊接原理包括电流作用原理、热量传导原理和金属结构原理。

首先，电阻焊接的原理是利用电流在金属导体中产生的电阻热来融化焊接材料。

当电流通过金属导体时，导体内部会产生电阻，电流通过导体时会产生热量。

这种热量可以使金属导体和焊接材料达到熔点，从而实现焊接。

电阻焊接的电流作用原理是实现焊接的基础，通过控制电流的大小和时间来控制焊接的质量和效果。

其次，热量传导原理是电阻焊接的重要原理之一。

在电流作用下，金属导体和焊接材料会产生大量的热量，这些热量会通过导体和焊接材料的热传导作用向周围传播。

在焊接过程中，热量传导的速度和方向会影响焊接的温度分布和焊接接头的形状。

因此，控制热量传导是实现高质量焊接的关键。

最后，金属结构原理是影响电阻焊接质量的重要因素之一。

金属的导电性和热导性会影响电流通过金属导体时产生的电阻热和热量传导的速度。

此外，金属的结构和成分也会影响焊接接头的强度
和耐腐蚀性能。

因此，在电阻焊接过程中，需要根据金属的结构特点来选择合适的焊接参数和焊接材料，以确保焊接质量。

总的来说，电阻焊接原理涉及电流作用原理、热量传导原理和金属结构原理。

通过理解和掌握这些原理，可以实现高质量的电阻焊接，为金属制品的生产和加工提供可靠的焊接工艺支持。

电阻焊的原理
电阻焊是一种常见的焊接方法，它利用电阻加热原理将金属材料焊接在一起。

电阻焊的原理主要包括电阻加热、热传导和压力焊接等过程。

下面我们将详细介绍电阻焊的原理及其相关知识。

首先，电阻焊的原理是利用电流通过金属材料时产生的电阻加热效应。

当电流通过金属材料时，由于金属材料的电阻会产生热量，使金属材料局部升温。

这种电阻加热效应可以使金属材料迅速达到焊接温度，从而实现焊接的目的。

其次，电阻焊还涉及热传导过程。

在电阻焊中，通过电阻加热使金属材料局部升温后，热量会沿着金属材料传导，使相邻的金属材料也受热。

这样，整个焊接区域都可以达到适当的焊接温度，从而实现金属材料的熔接和焊接。

另外，电阻焊还包括压力焊接过程。

在电阻焊中，除了电阻加热和热传导外，还需要施加一定的压力。

通过施加压力，可以使金属材料在达到焊接温度时更加紧密地接触在一起，从而实现更好的焊接效果。

压力还可以帮助排除焊接区域的氧化物和杂质，保证焊接质量。

总的来说，电阻焊的原理是通过电阻加热、热传导和压力焊接等过程实现金属材料的焊接。

电阻焊具有焊接速度快、焊接强度高、焊接成本低等优点，因此在工业生产中得到广泛应用。

同时，电阻焊也有其局限性，例如只能焊接导电性材料、对金属材料的表面质量要求较高等。

因此，在实际应用中需要根据具体情况选择合适的焊接方法。

总之，电阻焊的原理是基于电阻加热、热传导和压力焊接等过程，通过这些过程实现金属材料的焊接。

了解电阻焊的原理有助于我们更好地掌握电阻焊的工艺和技术，提高焊接质量和效率，推动工业生产的发展。

电阻焊的基本原理一、概述电阻焊是将被焊工件压紧于两电极之间，并通以电流，利用电流流经工件接触面及邻近区域产生的电阻热将其加热到熔化或塑性状态，使之形成金属结合的一种方法。

电阻焊方法主要有四种，即点焊、缝焊、凸焊、对焊，见图6—1。

图6—1 主要电阻焊方法点焊时，工件只在有限的接触面上。

即所谓“点”上被焊接起来，并形成扁球形的熔核。

点焊又可分为单点焊和多点焊。

多点焊时；使用两对以上的电极，在同一工序内形成多个熔核。

缝焊类似点焊。

缝焊时，工件在两个旋转的盘状电极(滚盘)间通过后，形成一条焊点前后搭接的连续焊缝。

凸焊是点焊的一种变型。

在一个工件上有预制的凸点，凸焊时，一次可在接头处形成一个或多个熔核。

对焊时，两工件端面相接触，经过电阻加热和加压后沿整个接触面被焊接起来。

电阻焊有下列优点：(1)熔核形成时，始终被塑性环包围，熔化金属与空气隔绝，冶金过程简单。

(2)加热时间短，热量集中，故热影响区小，变形与应力也小，通常在焊后不必安排校正和热处理工序。

(3)不需要焊丝、焊条等填充金属，以及氧、乙炔、氩等焊接材料，焊接成本低。

(4)操作简单，易于实现机械化和自动化，改善了劳动条件。

(5)生产率高，且无噪声及有害气体，在大批量生产中，可以和其他制造工序一起编到组装线上。

但闪光对焊因有火花喷溅，需要隔离。

电阻焊缺点：(1)目前还缺乏可靠的无损检测方法，焊接质量只能靠工艺试样和工件的破坏性试验来检查，以及靠各种监控技术来保证。

(2)点、缝焊的搭接接头不仅增加了构件的重量，且因在两板间熔核周围形成夹角，致使接头的抗拉强度和疲劳强度均较低。

(3)设备功率大，机械化、自动化程度较高，使设备成本较高、维修较困难，并且常用的大功率单相交流焊机不利于电网的正常运行。

随着航空航天、电子、汽车、家用电器等工业的发展，电阻焊越来受到社会的重视，同时，对电阻焊的质量也提出了更高的要求。

可喜的是，我国微电子技术的发展和大功率可控硅、整流器的开发，给电阻焊技术的提高提供了条件。

电阻焊的基本原理
电阻焊是一种利用电流通过工件产生热量，并利用热量熔化连接材料的焊接方法。

其基本原理包括以下几个方面：
1. 电流通过工件产生热量：在电阻焊中，通过电极施加电流使工件通电，电流在工件内部通过会产生热量。

2. 材料的电阻加热：工件材料的电阻决定了电能转化为热能的程度。

在电流通过工件时，由于导电材料的电阻性，电能会转化为热能，使工件局部变热。

3. 熔化材料：在工件局部受热的情况下，当温度达到或超过工件材料的熔点时，材料开始熔化。

4. 熔化材料的混合：熔化的材料在热状态下可以进行一定程度的混合，形成焊接接头。

5. 钝化剂的应用：由于高温条件容易引起氧化和腐蚀，电阻焊中通常使用一种钝化剂来防止氧化反应。

6. 施加压力：电阻焊中通常需要施加一定的压力，在热状态下施加的压力有助于使熔化的材料充分接触和混合，形成坚固的焊接接头。

通过以上步骤，电阻焊可以实现材料的连接，形成强固的焊接接头。

这种焊接方法在工程应用中广泛使用，适用于各种金属材料的连接。

电阻焊的工作原理
电阻焊是利用电阻加热原理进行焊接的一种方法。

具体工作原理如下：
1. 电流通过焊接部件：在电阻焊中，焊接部件通常由两个金属工件组成，它们需要被连接在一起。

电流会通过这两个工件中的一个或者两个。

2. 电阻发热：当电流通过焊接部件时，由于工件的电阻会产生一定的电阻热。

这是由欧姆定律决定的，其公式为 V=I*R，
其中 V 是电压，I 是电流，R 是电阻。

较高的电流或较高的电
阻将导致较高的发热量。

3. 转化为热能：电阻发热后，会将电能转化为热能，使焊接部件升温。

升温过程中，焊接部件的温度逐渐升高，直至达到金属熔点。

4. 压力施加：一旦焊接部件达到足够高的温度，需要施加一定的压力来确保焊接。

5. 金属溶合：当施加足够的压力后，金属在高温和高压下开始融化。

融化的金属将会通过浸渍或者烧结的方式将工件连接在一起。

6. 固化：待焊点冷却后，溶解的金属重新凝固，焊点变得坚固。

总的来说，电阻焊利用电流通过焊接部件产生的电阻热进行焊
接，通过施加压力使金属融化并连接在一起，最后冷却形成坚固的焊点。

电阻焊的焊接方法电阻焊是一种常见的焊接方法，它是利用电阻加热的原理，将两个金属表面加热至熔点，使它们融合在一起。

电阻焊具有焊接速度快、焊接质量高等优点，被广泛应用于各种金属制品的生产中。

本文将介绍电阻焊的工作原理、焊接方法以及注意事项。

一、电阻焊的工作原理电阻焊的工作原理是利用电流通过金属产生的阻力，使金属表面产生高温，从而将金属融化。

具体来说，电阻焊的工作原理如下：1. 电源：电阻焊需要一定的电源来产生电流。

通常使用的电源是变压器，它可以将高电压转换为低电压，从而使电流稳定。

2. 电极：电极是将电流传递到工件上的部件。

电极通常由铜制成，因为铜的导电性能好，能够将电流传递到工件上。

3. 工件：工件是被焊接的金属。

在电阻焊中，工件需要放在电极之间，以便电流能够通过工件产生热量。

4. 热量：当电流通过工件时，会产生热量，热量会使工件表面温度升高，从而将工件熔化。

5. 压力：在工件熔化的同时，需要施加一定的压力，以便使工件中的气泡被挤出，从而保证焊接质量。

二、电阻焊的焊接方法电阻焊的焊接方法主要有以下几种：1. 点焊：点焊是将两个金属表面焊接在一起的常用方法。

在点焊时，电极会在两个金属表面之间施加一定的压力，并通过电流将金属熔化，从而使两个金属表面融合在一起。

2. 缝焊：缝焊是将两个金属板焊接在一起的方法。

在缝焊时，需要将两个金属板的边缘对齐，然后通过电流将金属熔化，最后施加一定的压力，使两个金属板融合在一起。

3. 热压焊：热压焊是将金属和非金属焊接在一起的方法。

在热压焊时，需要将金属和非金属的表面对齐，并通过电流将金属熔化，最后施加一定的压力，使金属和非金属融合在一起。

三、电阻焊的注意事项在进行电阻焊时，需要注意以下几点：1. 电流大小：电流大小会影响焊接的温度和焊接的速度。

如果电流过大，会导致焊接过热，从而影响焊接质量。

如果电流过小，会导致焊接速度过慢，从而影响生产效率。

2. 电极形状：电极的形状会影响焊接的质量。

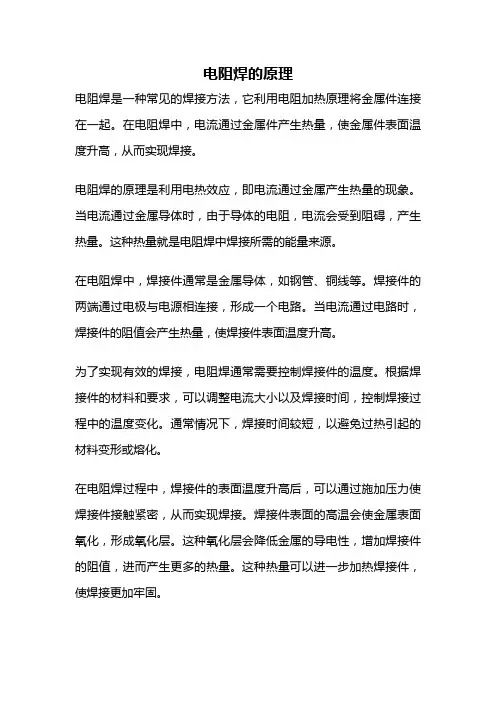

电阻焊的原理电阻焊是一种常见的焊接方法，它利用电阻加热原理将金属件连接在一起。

在电阻焊中，电流通过金属件产生热量，使金属件表面温度升高，从而实现焊接。

电阻焊的原理是利用电热效应，即电流通过金属产生热量的现象。

当电流通过金属导体时，由于导体的电阻，电流会受到阻碍，产生热量。

这种热量就是电阻焊中焊接所需的能量来源。

在电阻焊中，焊接件通常是金属导体，如钢管、铜线等。

焊接件的两端通过电极与电源相连接，形成一个电路。

当电流通过电路时，焊接件的阻值会产生热量，使焊接件表面温度升高。

为了实现有效的焊接，电阻焊通常需要控制焊接件的温度。

根据焊接件的材料和要求，可以调整电流大小以及焊接时间，控制焊接过程中的温度变化。

通常情况下，焊接时间较短，以避免过热引起的材料变形或熔化。

在电阻焊过程中，焊接件的表面温度升高后，可以通过施加压力使焊接件接触紧密，从而实现焊接。

焊接件表面的高温会使金属表面氧化，形成氧化层。

这种氧化层会降低金属的导电性，增加焊接件的阻值，进而产生更多的热量。

这种热量可以进一步加热焊接件，使焊接更加牢固。

电阻焊具有许多优点。

首先，它能够提供高质量的焊接接头，焊接强度高，焊接件之间的接触紧密。

其次，电阻焊不需要使用焊接材料，节约了成本。

此外，电阻焊的焊接过程速度快，效率高，适用于大批量生产。

然而，电阻焊也存在一些问题。

首先，焊接件的材料和形状对焊接质量有较大影响。

材料的导电性和热传导性会影响焊接的效果。

此外，焊接件的形状和尺寸也会影响焊接过程中的温度分布和焊接质量。

其次，焊接过程中需要控制好焊接时间和电流大小，以避免过热或不足热导致的焊接质量问题。

电阻焊是一种利用电热效应实现焊接的方法。

通过控制电流大小、焊接时间和施加的压力，可以实现金属件之间的牢固连接。

电阻焊具有高质量、高效率和节约成本的优点，被广泛应用于工业生产中。

然而，在实际应用中需要注意焊接件的材料和形状，以及焊接过程中的控制参数，以确保焊接质量。

电阻焊的概念电阻焊是一种传统的金属连接技术，通过通电使导电材料发热，然后将需要连接的金属材料压合在一起，利用金属材料的高温软化和塑性变形，在高温下使金属之间的原子间距减少，从而形成了一个坚固可靠的焊接接头。

电阻焊的原理是利用电阻发热效应，即导电材料通电后会发热。

通电时，电流通过导电材料，由于电阻对电流的阻碍作用，导电材料会发热。

导电材料的发热量主要取决于电流强度和导电材料的电阻值。

导电材料发热后，金属会由于热胀冷缩的特性而变软，这样就可以将需要连接的金属材料压合在一起。

电阻焊的主要特点是焊接速度快、效率高，焊缝质量良好，连接强度高。

相比于传统的焊接方法，电阻焊不需要使用焊接剂，避免了对工件的污染。

另外，电阻焊适用于多种金属的连接，无论是相同金属的连接还是不同金属的连接，都可以通过电阻焊来实现。

电阻焊可以分为几种不同的类型，根据焊接方式可以分为点焊和对焊。

点焊是将需要连接的金属材料放在两个电极之间，通过电流的通电使得材料发热，然后压合，形成一个焊点。

对焊是将需要连接的金属材料夹在两个电极之间，通过电流的通电使得材料发热，然后压合，形成一个焊缝。

根据焊接设备的不同，电阻焊还可以分为手工电阻焊和自动电阻焊。

手工电阻焊主要适用于简单的焊接任务，操作简单方便，适用于小规模的生产。

自动电阻焊则适用于大规模的生产，需要通过自动化设备来完成焊接任务。

自动电阻焊可以高效率地完成大量的焊接任务，提高生产效率。

电阻焊在工业领域有着广泛的应用。

它被广泛应用于制造业中的金属构件的制造和维修领域，如汽车制造、航空航天、电子设备制造等。

在汽车制造中，电阻焊主要用于连接车身的各个零部件，确保车身的坚固性和安全性。

在航空航天中，电阻焊主要用于连接飞机的结构件和电子设备，确保飞机的稳定性和可靠性。

在电子设备制造中，电阻焊主要用于连接电路板上的各个元器件，确保电子设备的正常工作。

总而言之，电阻焊是一种传统的金属连接技术，通过利用电阻发热效应，将需要连接的金属材料发热软化后压合在一起，形成坚固可靠的焊接接头。
