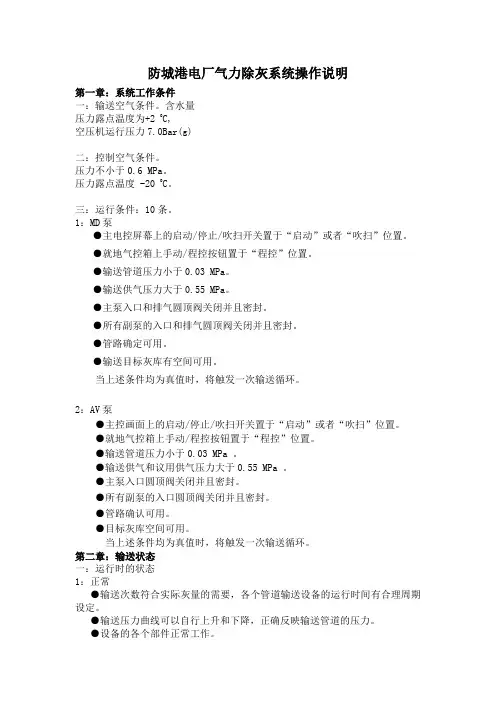

防城港电厂气力除灰系统操作说明第一章：系统工作条件一：输送空气条件。
含水量压力露点温度为+2 0C,空压机运行压力7.0Bar(g)二：控制空气条件。
压力不小于0.6 MPa。
压力露点温度 -20 0C。
三：运行条件：10条。
1：MD泵●主电控屏幕上的启动/停止/吹扫开关置于“启动”或者“吹扫”位置。
●就地气控箱上手动/程控按钮置于“程控”位置。
●输送管道压力小于0.03 MPa。
●输送供气压力大于0.55 MPa。
●主泵入口和排气圆顶阀关闭并且密封。
●所有副泵的入口和排气圆顶阀关闭并且密封。
●管路确定可用。
●输送目标灰库有空间可用。
当上述条件均为真值时，将触发一次输送循环。
2：AV泵●主控画面上的启动/停止/吹扫开关置于“启动”或者“吹扫”位置。
●就地气控箱上手动/程控按钮置于“程控”位置。
●输送管道压力小于0.03 MPa 。
●输送供气和议用供气压力大于0.55 MPa 。
●主泵入口圆顶阀关闭并且密封。
●所有副泵的入口圆顶阀关闭并且密封。
●管路确认可用。
●目标灰库空间可用。
当上述条件均为真值时，将触发一次输送循环。
第二章：输送状态一：运行时的状态1：正常●输送次数符合实际灰量的需要，各个管道输送设备的运行时间有合理周期设定。
●输送压力曲线可以自行上升和下降，正确反映输送管道的压力。
●设备的各个部件正常工作。
●设备本体、落灰短节、输送管道以及相关位置的温度属于正常分布。
●所有的进气组件工作正常，通气、断气可以正常实现。
2：故障●在输送时曲线的参数无法自行上升和下降，需要人工处理。
●输送时间超过正常输送循环的3倍（或30分钟）以上并且输送压力没有明显的下降趋势。
●部件不能正常工作。
3：各个电场灰量分布在上游设备工作正常时,灰量按正常分布：一电场为80%。
二电场为12.8%三电场为2.56%四电场为：0.512%以上为总灰量的百分比,其中总灰量(T/H)=投煤量(T/H)X灰份(%)二：处理故障时的安全措施1：将出现故障的管道在屏幕上将“运行/停止/吹扫/料位旁路”的按键置于“停止”。
1. 压差测量
1.1. 正常运行（2间除尘室运行）
1.2. 1间除尘室运行
1.3.报警
1.3.1.高报警 dP > 1,5 kPa dP > 1,5 kPa 1.3.
2.超高报警dP > 1,8 kPa
1.3.3.当任一间除尘室压差与其它除尘室的相差0.3kPa时
2.0 清灰程序启动序列
4.0 清灰程序系统可调参数
最小/最大/初始设置值单位脉冲时间：50 / 300 / 200ms 缓慢清灰模式 1 / 999 / 30秒正常清灰模式 1 / 999 / 10秒快速清灰模式0.1 / 99.9 / 4秒”缓慢“清灰模式除尘器差压1/999/800Pa ”正常“清灰模式除尘器差压1/1200/1100Pa ”快速“清灰模式除尘器差压1/2000/1400Pa 停止清灰除尘器差压1/1500/700Pa
5.0
6.0旋转风管
每根旋转风管采用标准驱动器控制逻辑模式
每间除尘室启动时至少有一根旋转风管在运行
应提供以下报警：
- 没有来自接近开关的反馈信号持续10分钟报警
- 没有来自驱动器控制的反馈信号时报警
- 1小时后仍没有反馈信号，提供超高报警
7.0 喷水系统
7.1 启动程序
7.2停止程序
7.3报警
(*1)要求采用手动关闭挡板门，同时注意锅炉炉膛负压7.5控制
8.0灰斗料位计
9除尘器启停逻辑9.1自动模式。
