节点大样制图自学教程

绘制外墙身节点大样实训指导书一、工作准备1.准备A3图纸一张，用铅笔按建筑制图标准的规定，绘制外墙身节点大样图。

2.墙体承重方案主要包括：①横墙承重体系；②纵墙承重体系；③混合体系；④局部框架体系3.结构及抗震要求：（1）强度要求；（2）刚度要求4.功能方面的要求：（1）外墙保温与隔热；（2）防止外墙中出现凝结水（3）防止外墙出现空气渗透；（4）隔声要求；（5）其它方面的要求：a、防火要求：b、防水防潮要求：c、建筑工业化要求二、工作方法和步骤第一步:理解本次设计的目的和要求，具体要完成哪些任务，做到心中有数，并合理安排自学时间，按时完成设计。

第二步:确定门窗大小。

门的大小(在平面图上主要是洞口宽度) ，可根据《房屋建筑学》教材的有关内容确定教室门、办公室门和出入口门的宽度。

窗洞的大小可按采光系数计算确定。

教室、办公室的采光面积窗地比控制在1/4～1/6。

确定采光面积后，要根据教室外墙的长度均匀布置窗的数量(一般9米左右开间的教室布置3个窗洞为宜〉。

窗洞的高和宽，可根据采光、建筑立面和墙垛承载能力来确定，一般洞口尺寸要反复几次才能确定下来，可参考当地标准图，任务书及门窗资料。

第三步:确定各墙段尺寸。

原则上墙段要符合砖的模数，即{n×115+ (n-1)×10}的倍数，式中n为墙段内半砖(砖宽)的数量。

115是半砖的尺寸，10是标准灰缝的宽度。

符合砖模倍数的墙段尺寸为: 365，490，615，740，865，990，1115，1240，1365，1490 mm 等，但这些尺寸都不符合基本模数100 mm的倍数，所以允许在确定墙段时对上述标准墙段尺寸作些调整。

1000 mm以下的墙段允许调整的幅度为±10mm，例如740 mm的墙段可在730～750 mm内调整;1000～1500 mm的墙段允许调整的幅度为±20 mm，例如1365 mm的墙段可在1345～1385 mm内调整;大于1500 mm的墙段允许调整的幅度更大，无须再考虑砖模。

作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。

2. 熟悉墙体与楼板的连接关系。

3. 熟悉墙体和楼地面的饰面构造层次与材料做法。

4. 熟悉墙身构造的设计要点和步骤。

5. 熟悉墙身大样图的识读，增强图纸表达能力。

学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。

2. 墙与楼板的连接构造。

3. 墙体和楼地面饰面材料的选用与常用做法。

4. 墙体大样图的主要内容和标注。

二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。

层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。

外墙为砖墙，其厚度不小于240mm。

楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。

采用木门窗。

内外墙均做抹灰饰面。

楼地面做法、散水（明沟）自定。

设计中所需的其它条件自定。

三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。

按建筑制图标准，绘制外墙身节点详图，如图１－１所示。

要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。

详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。

图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。

（1）用引出线注明勒脚做法，标明勒脚高度。

（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。

（3）表示出防潮层的位置，注明做法。

（4）用多层构造引出线注明地坪层的各层做法。

（5）标注室内外地面标高。

2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。

（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

墙身节点图的绘制墙身节点图采用1：20的比例。

通过平面图将扩大100倍的A3标准格式定义为外部块。

一、效果图见图纸4二、步骤提示：注意：墙身节点图的绘制方法有两种。

方法一：先利用平面图和立面图做出辅助线，再绘制墙身节点图；方法二：新建文件，根据相应的尺寸直接绘制辅助线，再绘制墙身节点图。

下面的步骤提示中用的是方法二。

先做好绘图前的准备（一）调入A3格式新建文件，插入A3格式，插入时比例为0.2，旋转-90度。

（二）调整A3格式（图标位置和图标长度）将图标旋转90度，并将图标调整到图框的右下角（利用辅助线进行准确定位）。

下面开始绘制墙身节点图（三）绘制辅助线1.新建一新图层，命名为“辅助线层”并设为当前层。

2. 根据图样上的窗台挑出宽度（120）和墙体厚度（370）绘制出三条垂直辅助线，再绘制出一条水平线作为楼面线，如图1所示。

距离为300，图1 图23. 将楼面线在A点处折断为CA和AB两部分4. 根据图样上的尺寸，将CA和AB分别复制几次，形成辅助线网格，结果如图2所示。

（四）绘制墙体轮廓线将图层0设为当前层，画出墙体外轮廓线（用中粗线），再画出过梁线，结果如图3；将墙体外轮廓线向外复制一次，距离为25，并将复制得到的图素分解（这样就形成了细线），形成抹灰线，结果如下图（右），隐藏辅助线层图3 图4（五）绘制预制空心板（此图中的预制板的高度为110mm，宽度为600mm）首先预制板的外围封装轮廓线,如下图所示，再绘制三个圆环（内径为75，外径为85），如下图所示；对预制板进行材料填充，如下图所示（预制板的材料为钢筋混凝土，用两次填充来完成，先填充互混凝土AR-CONC，再填充斜线ANSI31）完成后可以将它定义为外部块。

（六）插入预制空心板插入三块预制空心板，在第三块合适位置绘制一条直线（作为折断线位置），将多余实体删除（需要将第三块空心板分解）。

如下图所示。

（七）填充过梁及墙体、抹灰材料图例（八）完成细部绘制（九）完成其他节点的绘制基本方法：挑檐及地面部位的节点的绘制方法，基本与楼面一致，即通过交点捕捉，用PLine 命令绘制出轮廓线之后，再填充材料，最后完成细部等操作。

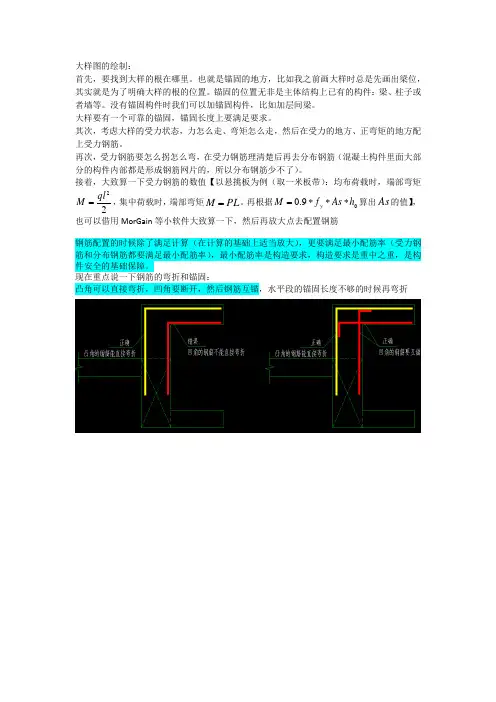

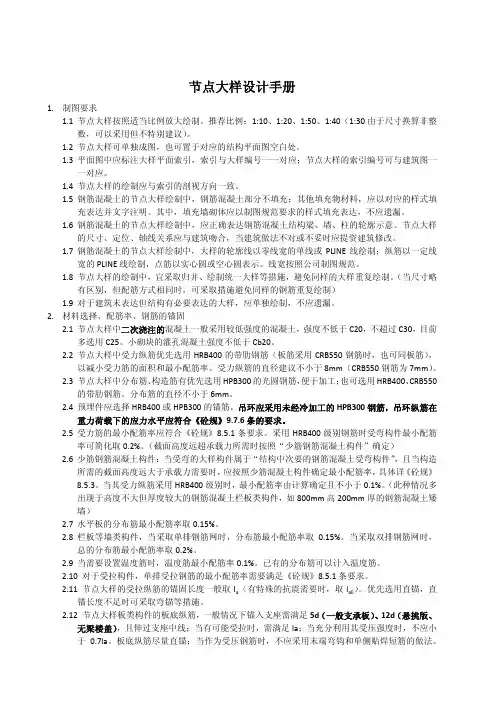

大样图的绘制：
首先，要找到大样的根在哪里。

也就是锚固的地方，比如我之前画大样时总是先画出梁位，其实就是为了明确大样的根的位置。

锚固的位置无非是主体结构上已有的构件：梁、柱子或者墙等。

没有锚固构件时我们可以加锚固构件，比如加层间梁。

大样要有一个可靠的锚固，锚固长度上要满足要求。

其次，考虑大样的受力状态，力怎么走、弯矩怎么走，然后在受力的地方、正弯矩的地方配上受力钢筋。

再次，受力钢筋要怎么拐怎么弯，在受力钢筋理清楚后再去分布钢筋（混凝土构件里面大部分的构件内部都是形成钢筋网片的，所以分布钢筋少不了）。

接着，大致算一下受力钢筋的数值【以悬挑板为例（取一米板带）：均布荷载时，端部弯矩
2
2
ql M =，集中荷载时，端部弯矩PL M =。

再根据09.0h As f M y ***=算出As 的值】，也可以借用MorGain 等小软件大致算一下，然后再放大点去配置钢筋
钢筋配置的时候除了满足计算（在计算的基础上适当放大），更要满足最小配筋率（受力钢筋和分布钢筋都要满足最小配筋率），最小配筋率是构造要求，构造要求是重中之重，是构件安全的基础保障。

现在重点说一下钢筋的弯折和锚固：
凸角可以直接弯折，凹角要断开，然后钢筋互锚，水平段的锚固长度不够的时候再弯折
折板（折梁）也是也一样的
“凸角可以直接弯折，凹角要断开，然后钢筋互锚”基本满足这样原则就可以了
互锚的时候要注意一下锚固长度是否够长（la或者laE），就可以了。

再加上分布钢筋就可以了
挑板板厚100mm，且出挑长度比较小的时候可以不画底筋，150mm厚及以上厚度的时候就一定要加底筋了（抗裂缝）。

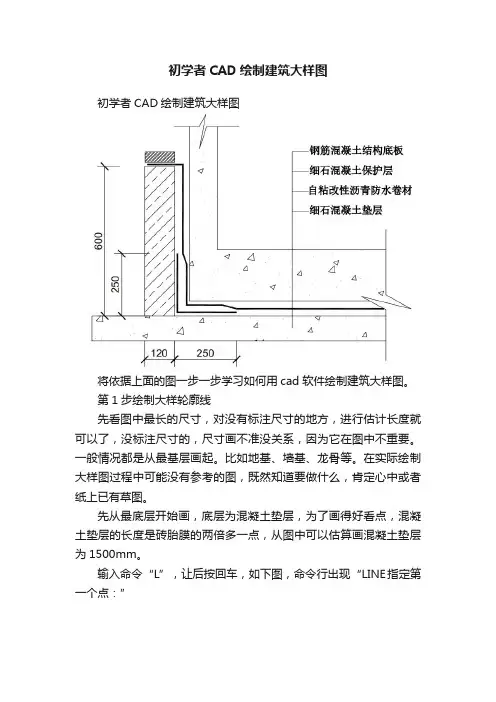

初学者CAD绘制建筑大样图初学者CAD绘制建筑大样图将依据上面的图一步一步学习如何用cad软件绘制建筑大样图。

第1步绘制大样轮廓线先看图中最长的尺寸，对没有标注尺寸的地方，进行估计长度就可以了，没标注尺寸的，尺寸画不准没关系，因为它在图中不重要。

一般情况都是从最基层画起。

比如地基、墙基、龙骨等。

在实际绘制大样图过程中可能没有参考的图，既然知道要做什么，肯定心中或者纸上已有草图。

先从最底层开始画，底层为混凝土垫层，为了画得好看点，混凝土垫层的长度是砖胎膜的两倍多一点，从图中可以估算画混凝土垫层为1500mm。

输入命令“L”，让后按回车，如下图，命令行出现“LINE指定第一个点：”接着在绘图区内底部，点击鼠标左键，后放开向左拉如下图：命令行又提示：指定下一点，但白色的线是斜的。

上下微微移动鼠标，白线就变直，或者按“F8”键变成正交模式（再按“F8”键又变回非正交模式）。

如下图：输入1500，如下图：（不用点击命令行，直接敲入1500就行，命令行里出现了1500）按下回车键（或空格键）一条白色的线条就出来了，再按回车键（或空格键）结束绘图再画第二条线（垫层顶面），垫层一般厚度是100mm。

键入偏移命令“O”（不是零）回车，命令行出现下列内容：输入100，按下回车键（或空格键），此时光标变成一个正方形，这是一种选择状态。

命令行提示：选择要偏移的对象，这时选择刚画好的白线。

移动光标到白线上，点击鼠标左键，选择了白线，此时白线变成虚线，上下移动光标会发现多出一条白色的实线。

命令行提示：指定要偏移的那一侧上的点。

将鼠标移到原先白线的上一侧，随便一点，点击鼠标左键。

然后按下回车键（或空格键），又条白色且平行的线画出来了，两条线的距离是刚才输入的“100”。

画一条垂直的线，输入“L”，靠近上面的白线，会出现小标记，如下图：这个标记表示这条白线上最近的点，此时点击鼠标左键，直线将从这一点开始画，如果没有显示这小标记而点击鼠标左键，则要画的直线的第一个点就不在白线上。
