编制说明《万科住宅建筑构造图集--- 全现浇混凝土外墙工艺工法》是由万科企业股份有限公司(以下简称万科)编制的用于万科及其下属公司管理的建筑工程专用图集。
为了将系统配模的精度优势扩展到整个外墙，将外墙上及外墙以外的非结构构件，如后砌墙体、构造柱、空调板、外立面竖向薄板等统一为混凝土构件并与主体结构一次浇筑，从而减少工序，提高效率，实现外墙取消抹灰。
本工法是在总结武汉、佛山、深圳、大连、西安、成都、广州、上海、北京等公司应用全现浇混凝土外墙及系统配模经验的基础上，推出试行版。
供设计、施工、监理等单位在万科工程中试用。
1 编制依据《建筑抗震设计规范》 GB50011-2010《混凝土结构设计规范》 GB50010-2011《混凝土结构工程施工质量验收规范》 GB50204-2002（2011版）《高层建筑混凝土结构技术规程》 JGJ3-2010《混凝土建筑接缝用密封胶》 JC/T 881-2001《建筑工程大模板技术规程》 JGJ74-2003《全钢大模板应用技术规程》 DBJ01-89-2004《建筑施工模板安全技术规范》 JGJ162-2008《建筑施工高处作业安全技术规范》 JGJ80-91《建筑工程施工质量验收统一标准》 GB50300-2001《建筑施工安全检查标准》 JGJ59-992 适用范围万科及其下属公司在各地管理的新建及改、扩建的以采用实体混凝土外墙为围护结构的主流住宅项目。
3 主要内容本图集主要介绍全现浇混凝土外墙的具体做法，包括前期准备工作、设计过程中的具体操作办法、施工工艺流程、质量控制点以及结构拉缝、与外墙整体现浇配套的栏杆预留洞、钢副框、滴水线等细部设计处理的工艺节点和构造做法说明。
4 其他：当采用全现浇混凝土外墙结构拉缝的做法时，其材料的防火、防水、保温、隔声及隔震性能应满足规范及设计要求。
应确保水平缝、竖缝等部位满足防潮、防渗水要求。
本图集的做法必须与万科相关工程管理规定和流程配合使用。

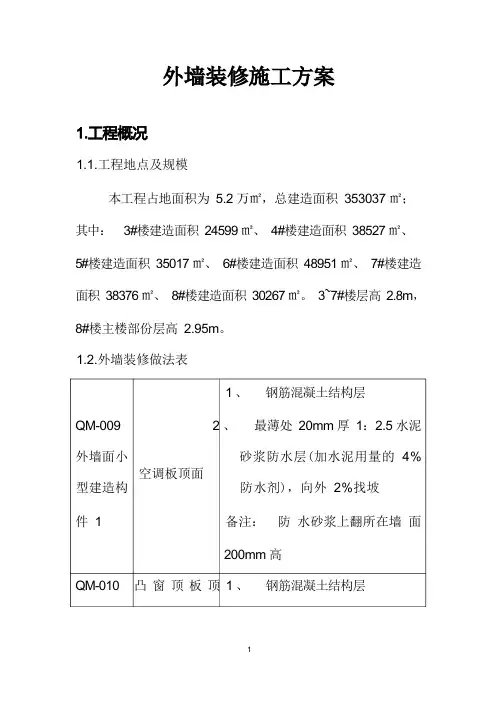

1.1.工程地点及规模本工程占地面积为5.2 万㎡，总建造面积353037 ㎡；其中：3#楼建造面积24599 ㎡、4#楼建造面积38527 ㎡、5#楼建造面积35017 ㎡、6#楼建造面积48951 ㎡、7#楼建造面积38376 ㎡、8#楼建造面积30267 ㎡。
3~7#楼层高2.8m，8#楼主楼部份层高2.95m。
1.2.外墙装修做法表1 、钢筋混凝土结构层QM-009 2 、最薄处20mm 厚1：2.5 水泥外墙面小空调板顶面型建造构砂浆防水层(加水泥用量的4% 防水剂)，向外2%找坡件 1 备注：防水砂浆上翻所在墙面200mm 高QM-010 凸窗顶板顶1 、钢筋混凝土结构层外墙面小面型建造构件2QM-011外墙面小雨棚板型建造构件3QM-012内外墙抹内墙、外墙灰挂钢丝网2 、最薄处15mm 厚1：2.5 水泥砂浆找平层3 、 1.2mm 厚JS- Ⅱ复合防水涂膜一道4 、 15mm 厚 1：2.5 水泥砂浆保护层1 、钢筋混凝土结构层2 、 1 ：3 防水砂浆(加水泥用量的4%防水剂)，向外2%找坡3 、最薄处15mm 厚1：2.5 水泥砂浆找平层混凝土梁、柱、墙与砖墙(或者不同性材料) 交接处内侧挂200 宽钢丝网 (钢丝网的规格0.5mm 厚，网格12.7m m×12.7mm，宽度为伸入砌体和梁、柱各 100mm，用射钉固定，挂网做到平整坚固，密实)；≥ 3根线管的线槽外抹灰时需要挂钢丝网，网宽槽边外延100mm；抹灰和不抹灰交接部位用玻纤布。
空调板侧面、凸窗板侧面、 1 、墙基层处理QM-013 雨棚板侧面、 2 、13mm 厚1 ：2.5 水泥砂浆打面砖外墙露台外侧面、底找平层面空调板上侧3 、粘贴外墙面砖面、次入口雨备注：板底面做一匹面砖滴水线棚板上侧面1 、墙基层处理2 、20mm 厚1 ：2.5 水泥砂浆二空调板、凸窗QM-014 次成活，其中13mm 打底，7mm 底板、雨棚板外墙乳胶面层底面、露台内漆 3 、挂腻子两遍侧面4 、刷白色外墙乳胶漆备注：考虑一匹外墙面砖收口2.1.材料要求：水泥：32.5 级普通硅酸盐水泥。
作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读，增强图纸表达能力。
学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。
层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。
外墙为砖墙，其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水（明沟）自定。
设计中所需的其它条件自定。
三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。
按建筑制图标准，绘制外墙身节点详图，如图１－１所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。
详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。
图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。
（1）用引出线注明勒脚做法，标明勒脚高度。
（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（3）表示出防潮层的位置，注明做法。
（4）用多层构造引出线注明地坪层的各层做法。
（5）标注室内外地面标高。
2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。
（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
高层建筑节点处不同强度等级混凝土同步施工工法1.前言在现浇混凝土框架结构高层建筑中，为满足抗震设防的要求，通常采用“强柱弱梁”、“强剪弱弯”、“强节点、强锚固”的设计原则，柱和剪力墙的混凝土强度等级往往要高于梁板的混凝土强度等级，且随着建筑高度的增加，两者的混凝土强度等级差距越来越大。
节点混凝土强度等级不同的情况往往会给施工带来诸多的不便，如果解决处理不当，则会降低节点混凝土强度，影响结构受力。
为解决此施工难题，我公司通过技术攻关，提出在节点处梁、板钢筋绑扎时，在距离柱或剪力墙边500mm处垂直布设密目钢丝网片进行分隔，同步施工节点处不同强度等级混凝土的施工方法。
该方法已在江西九江中医医院（南院）等多个工程的应用，工程检测证明，通过该方法浇筑的节点混凝土强度满足要求，无明显裂缝、冷缝，取得良好的效果。
该方法安全可靠、经济适用，经过对该技术应用的总结提炼，形成本工法。
2.特点2.0.1 施工工艺简单易行。
采用密目钢丝网片将节点处不同强度等级混凝土隔开，钢丝网片与箍筋或板筋连接固定，施工方法简单。
2.0.2 施工质量易于保证。
施工中节点部位高、低强度混凝土同步浇筑，高强度等级混凝土强度不降低，低强度等级部位的混凝土不被高强度等级混凝土覆盖代替，保证节点处混凝土质量。
2.0.3密目钢丝网片作为高、低强度混凝土的分界面，随混凝土一起浇筑，嵌入混凝土中，可以有效提高高低强度混凝土之间的粘结力，从而提高混凝土接缝质量。
2.0.4高低强度混凝土同步浇筑，临界面上不形成冷缝，通过二次振捣等工艺的实施，可以有效控制混凝土裂缝，提高节点混凝土的浇筑质量。
3.适用范围本工法适用于全现浇钢筋混凝土结构的柱梁板节点、墙板节点等不同强度等级混凝土施工。
4.工艺原理柱梁板节点、墙板节点不同强度等级混凝土分开浇筑时，高低强度等级混凝土的接槎处易形成冷缝，同时在高、低强度等级混凝土界面附近常会出现细微裂缝，这些裂缝不是荷载作用下的结构裂缝而是受温度、湿度、混凝土收缩与膨胀等引起的混凝土裂缝，虽然不影响结构的安全使用，但是影响结构整体观感效果。
外墙大样尺寸标注标准外墙大样是为了配合施工图的设计而制作出来的，因此在进行外墙施工时，通常会在大样上标注出各部位尺寸。
那么问题来了。
那什么是外墙大样？大样是一种形式的工作流程标准，它具有“尺寸准确、清楚、明白”的特点。
外墙大样一般包括：墙体标高、墙厚（以砌块标高为基准）、外立面大小柱等外观质量主要参数、主要部位尺寸。
这些主要参数、主要部位尺寸及其标注方式均由企业标准确定。
下面我来为大家详细讲解一下外墙大样的具体内容，供大家参考和学习。
1.建筑外墙（抹灰）外保温系统，一般用标准砖砌块。
一般以3 m、5 m为一组。
标注尺寸：墙体长度/3、墙体厚度=(墙厚+大块面积）×1:3÷每组砌块高度。
墙体尺寸以大块面积计算，一般为3-5 m×3、5 m×2,如果为多层，以3-5 m×3计算。
墙体厚一般按照墙体表面1/2个砖砌块作为参照计算。
标注高度应结合建筑物外观尺寸准确标注。
在墙面上使用标尺测定墙面高度或根据测量结果推算出的实际标高高差作为水平标高。
墙面高度或地面标高在实测墙高±5 cm以内的，均采用1/2;墙高≤5 cm的，采用1/2;墙高≥5 cm 的，采用1/2;墙高≥10 cm （墙面顶面）时，将砌块垂直于水泥砂浆面放置在大块面积中加以标注与控制（即1/2);砖砌块垂直于水泥砂浆面放置在大块处加水搅拌形成水灰比后作为砌块厚度控制标高。
将砖砌块按照不同比例用砂浆进行搅拌均匀形成粘结砂浆（不低于1:3)。
每组砌块高度范围约为2~3 m,以达到建筑物外观尺寸准确、清晰明了的目的。
2.墙厚与砌块标高，以砌块标高为基准。
(1)墙面的标高：墙面抹灰前必须根据墙厚计算墙体抹灰厚度，并按国家标准将墙厚进行准确标注。
墙体施工完成后，可根据墙面现场测量数据推算出墙体实际标高，也可使用测高仪测量墙体实际标高；(2)墙厚及砌块标高偏差：在外墙设计图上标记出砌块砌筑高度（或砌块标高）后，在实际施工中需要在测量砌块高度时再次测量出墙厚偏差；(3)门窗洞口实际距离：根据外墙现场测量数据推算出门窗洞口实际距离；(4)门窗幕墙测量标高：如门窗幕墙在大样图上为正方形（正方形（长×宽×高)),则根据门窗幕墙外框高度与门窗幕墙外侧墙面标高之间求出该门窗幕墙外框高度；如果门窗幕墙外框高度与墙厚不符时，根据实际门窗幕墙外框高度加注到门窗幕墙外框内就可了。
目录1 工程概况 (3)1.1工程性质和作用 (3)1.2工程水文地质情况 (3)1.3建筑和结构概况 (3)2 方案选择 (3)3 施工程序 (5)3.1车库底板防水 (5)3.2车库侧墙防水 (5)3.3车库覆土顶板防水 (6)4 施工准备 (6)4.1技术准备 (6)4.2现场准备 (6)4.3材料准备 (6)5 施工工艺 (7)5.1施工要点 (7)5.2车库底板防水施工 (8)5.3车库侧墙防水施工 (12)5.4车库覆土顶板防水施工 (12)6 细部构造及节点详图 (13)6.1塔吊基础节点防水 (13)6.2车库抗浮锚杆防水做法 (15)6.3侧墙对拉螺栓防水处理 (16)6.4穿墙管防水做法 (16)6.5车库侧墙与底板收口节点 (17)6.6底板后浇带及外墙施工缝防水处理方法 (17)6.7车库外墙与底板处防水收口节点 (18)6.8车库底板电梯井、集水坑、柱基等部位防水构造 (18)6.9阴阳角防水附加层做法 (18)7 资源计划 (19)7.1劳动力资源计划 (19)7.2施工机具计划 (20)8 质量控制及保证措施 (20)8.1质量控制措施 (20)8.2成品保护措施 (21)8.3检查验收措施 (21)9 安全文明保证措施 (22)10 编制依据 (22)1 工程概况1.1工程性质和作用和黄·小港湾改造项目（4号地块）工程位于青岛市市北区，北邻惠民路，西侧临小港二路，东面为邱县路。
整个工程包括1栋高层住宅、7栋联排别墅、3栋沿水网点、1栋船形商业和1个大型地下车库，总建筑建筑面积52610.42m2。
本项目由和记黄埔地产（青岛）有限公司投资建设，青岛腾远设计事务所有限公司设计，勘察单位为山东地矿局，监理单位为青岛万通建设监理有限责任公司，青岛一建集团有限公司总承包施工。
1.2 工程水文地质情况依据地质勘察报告信息，本工程地下水类型主要为第四系孔隙潜水和基岩裂隙水，地下水与海水无联系，无腐蚀性。

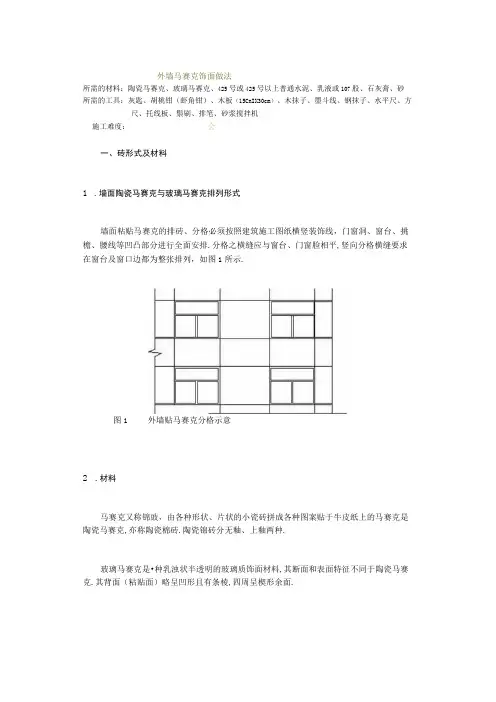

一、工程概况本工程建造外墙大面采用陶瓷面砖面层，阳台、线条、屋面檐口等均采用瓷砖面层。
大面积采用45×95规格，横贴；楼层水平腰线采用45×95 规格，竖贴。
一层店面为干挂石材，由专业分包公司施工。
瓷砖粘贴勾缝均采用黑色水泥砂浆加益胶泥，基层满刮3mm 厚相同材料。
做法如下：对缝横贴，勾圆缝，缝宽5~6mm。
二、施工准备1．材料要求(1)水泥：42.5 号矿渣水泥或者普通硅酸盐水泥。
应有出厂证明或者复试单，当出厂超过三个月按试验结果使用。
(2)益胶泥。
(3)砂子：细砂，用前过筛。
(4)面砖：面砖的品种、规格、图案、颜色应均匀，必须符合设计规定，砖表面平整方正，厚度一致，不得有缺楞、掉角和断裂等缺陷。
釉面砖的吸水率不得大于10%。
(5) 801 胶和矿物颜料等，应符合质量要求。
2．主要机具磅秤、铁板、孔径5mm 筛子、窗纱筛子、手推车、大桶、小水桶、平锹、木抹子、铁抹子、大杠、中杠、小杠、靠尺、方尺、铁制水平尺、灰槽、灰勺、米厘条、毛刷、钢丝刷、扫帚、錾子、锤子、粉线包、小白线、擦布或者棉丝、钢片开刀、小灰铲、手提电动小圆锯、勾缝溜子、勾缝托灰板、托线板、线锤、盒尺、钉子、红铅笔、铅丝、工具袋等。
3．作业条件(1)外架应提前支搭和安设好，其横竖杆等应离开墙面和门窗口角150~200mm。
架子的步高要符合施工要求。
(2) 阳台栏杆预留孔洞及排水管等应处理完毕，门窗框要固定好，并用1：3 水泥砂浆将缝隙阻塞严实，铝合金门窗框边缝所用嵌塞材料应符合设计要求，且应塞堵密实并事先粘好保护膜。
(3)墙面基层清理干净，脚手眼、窗台、窗套等事先砌堵好。
(4)按面砖的尺寸、颜色进行选砖，并分类存放备用。
(5)大面积施工前应先放样并做样板，确定施工工艺及操作要点，并向施工人员交好底再做。
样板完成后必须经质检部门鉴定合格后方可组织班组按样板要求施工。
4．技术准备本工程由于线条较多，且均为面砖贴线条，大面积与线条对缝成为一大难点，因此要分层进行排砖分格，确保局部与整体的协调与统一，避免大面积线条打凿。
中南控股集团南通建筑工程总承包有限公司混凝土外墙窗口及屋面防水节点做法单位：中南控股集团南通建筑工程总承包有限公司部门：技术质量部南通建筑工程总承包有限公司为解决混凝土外墙窗口、屋面水落管根处及出屋面管道根处渗水等质量通病，规范统一施工工艺。
现结合万科等项目好的做法，经总结整理，制订如下节点做法（以下节点均为示例，实际施工均应结合设计要求）：一、混凝土外墙窗口防水节点做法1、工艺流程2、操作要点窗洞口处沿四周设置通长宽10mm企口，与墙体混凝土一次性浇筑，能有效阻止雨水沿窗边渗入。
混凝土墙临时施工洞口也可采用此作法，但企口宽度及深度可适当加大，待填充墙砌筑完后，便于在砌块墙及混凝土墙不同材料之间张挂钢丝网抹灰施工。
由于企口较单薄，拆模时尤其要注意不要破坏棱角。
（图一）2-2图一混凝土外墙窗口防水节点做法二、出屋面管道防水节点做法1、工艺流程（以卷材防水倒置式屋面为例）2、操作要点本做法以防水卷材屋面为例，未表示保温层做法，各做法层及厚度等指标均为示例，按设计要求。
各道工序均应严格按设计及规范要求施工。
简要说明相关工序做法：（1）高聚物改性沥青防水卷材施工1）工艺流程清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层2）清理基层：施工前将验收合格的基层表面尘土、杂物清理干净。
3）涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加人工汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4h后，开始铺贴卷材。
4）附加层施工：一般用热熔法使用改性沥青卷材施工防水层，在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范的规定。
5）铺贴卷材：卷材的层数、厚度应符合设计要求。
多层铺设时接缝应错开。
将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随时放卷随时用火焰喷枪加热基层和卷材的交界处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴，搭接部位应满粘牢固。
编制说明《万科住宅建筑构造图集--- 全现浇混凝土外墙工艺工法》是由万科企业股份有限公司(以下简称万科)编制的用于万科及其下属公司管理的建筑工程专用图集。
为了将系统配模的精度优势扩展到整个外墙，将外墙上及外墙以外的非结构构件，如后砌墙体、构造柱、空调板、外立面竖向薄板等统一为混凝土构件并与主体结构一次浇筑，从而减少工序，提高效率，实现外墙取消抹灰。
本工法是在总结武汉、佛山、深圳、大连、西安、成都、广州、上海、北京等公司应用全现浇混凝土外墙及系统配模经验的基础上，推出试行版。
供设计、施工、监理等单位在万科工程中试用。
1 编制依据《建筑抗震设计规范》 GB50011-2010《混凝土结构设计规范》 GB50010-2011《混凝土结构工程施工质量验收规范》 GB50204-2002（2011版）《高层建筑混凝土结构技术规程》 JGJ3-2010《混凝土建筑接缝用密封胶》 JC/T 881-2001《建筑工程大模板技术规程》 JGJ74-2003《全钢大模板应用技术规程》 DBJ01-89-2004《建筑施工模板安全技术规范》 JGJ162-2008《建筑施工高处作业安全技术规范》 JGJ80-91《建筑工程施工质量验收统一标准》 GB50300-2001《建筑施工安全检查标准》 JGJ59-992 适用范围万科及其下属公司在各地管理的新建及改、扩建的以采用实体混凝土外墙为围护结构的主流住宅项目。
3 主要内容本图集主要介绍全现浇混凝土外墙的具体做法，包括前期准备工作、设计过程中的具体操作办法、施工工艺流程、质量控制点以及结构拉缝、与外墙整体现浇配套的栏杆预留洞、钢副框、滴水线等细部设计处理的工艺节点和构造做法说明。
4 其他：当采用全现浇混凝土外墙结构拉缝的做法时，其材料的防火、防水、保温、隔声及隔震性能应满足规范及设计要求。
应确保水平缝、竖缝等部位满足防潮、防渗水要求。
本图集的做法必须与万科相关工程管理规定和流程配合使用。
贵州省六枝特区示范小城镇生态环境二期建设工程——（落别乡外立面改造工程）外墙装饰防腐木专项施工方案编制人：审核人：批准人：中国建筑第四工程局有限公司日期：年月日目录一、编制依据 (3)二、工程概况 (3)三、施工部署 (4)四、安全、环保措施和文明施工 (4)五、防腐木装饰构件施工方法 (5)（一）、实木吊柱连接条构件 (5)（二）、木制装饰腰线、护角制作安装 (6)（三）、木制饰面板施工方案 (8)（四）、木制窗框装饰线 (10)（五）、挂落花格 (11)（六）、灯笼垂柱 (12)（七）、阳台木制仿古栏杆 (13)（八）、古式木门窗制安 (18)六、施工要点及质量控制措施 (22)七、木材原材质量检查验收 (23)八、成品保护措施 (26)一、编制依据1、《建筑工程施工质量验收统一标准》GB50300-20012、《建筑装饰装修工程施工质量验收规范》GB50210-20013、《木结构工程施工质量验收规范》（GB50206-2002）4、《木结构设计规范》(GB50005-2003)5、《建设工程项目管理规范》（GB/T50326-2001）6、施工图及甲方函件7、施工组织设计二、工程概况1、工程名称：贵州省六枝特区示范小城镇生态环境二期建设工程--(落别乡外立面改造)2、工程工程地点：贵州省六枝特区落别乡3、工程简介：本工程属于农村老旧民用住房综合改造项目，主要是对原有民用住宅外墙进行粉刷翻新后，通过对落别乡所有老旧民用住房外墙木作装饰，改变原有村容村貌不规整、不统一的外观，使落别乡整体风貌得到美化提升，营造了一个舒适、美丽的家园，主要施工内容包含仿古木门窗花、外墙木制装饰腰线、阳台花格、外墙灯笼垂柱、花格等制作与安装，该工程所有装饰木材均选用俄罗斯进口樟子松防腐木。
因俄罗斯樟子松樟子松树质细、纹理直，经防腐处理后，能有效地防止霉菌、白蚁、微生物的侵蛀，能有效抑制处理木材含水率的变化，减少木材的开裂程度，使木材寿命延长。

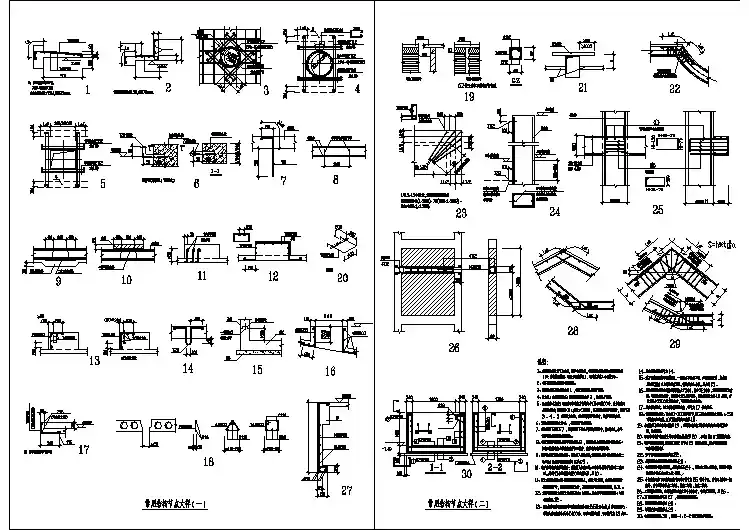

各阶段施工要点及节点大样图一、施工各阶段工作及验收要点3.1 地基与基础阶段3.2 主体结构阶段3.3 装修阶段二、部分节点大样三、防水工程验收要点（一）防水工程试水验收要点防水施工基层交接卡本表由总包单位填写，防水施工单位检查确认，交监理工程师确认后监理处存档1份。
凡出现监理处无本表存档记录，现场已开始防水施工，每1处处罚防水施工单位500元。
本表格检查以同一楼层或同一单元的同一楼层或同一层不少于4套房为一个检验批进行验收。
40防水施工基层交接卡本表由总包单位填写，防水施工单位检查确认，交监理工程师确认后监理处存档1份。
凡出现监理处无本表存档记录，现场已开始防水施工，每1处处罚防水施工单位500元。
本表格检查以同一楼层或同一单元的同一楼层或同一层不少于4套房为一个检验批进行验收。
防水工程交接卡本表由防水施工单位填写，监理及总包单位检查确认，交总包及监理处存档1份。
凡出现监理处无本表存档记录，现场已开始下步施工，对总包单位执行相应处罚。
本表格检查以同一楼层或同一单元的同一楼层或同一层不少于4套房为一个检验批进行验收。
第四部分：其它工程分部分项管理与控制要点1 天然地基基础基槽检验要点1.1 基槽开挖后，应检验下列内容:1.1.1 核对基坑的位置、平面尺寸、坑底标高；1.1.2 核对基坑土质和地下水情况；1.1.3 空穴、古墓、古井、防空掩体及地下埋设物的位置、深度、性状。
1.2 在进行直接观察时，可用袖珍式贯入仪作为辅助手段。
1.3 遇到下列情况之一时，应在基坑底普遍进行轻型动力触探: 1.5.1 持力层明显不均匀；1.5.2 浅部有软弱下卧层；1.5.3 有浅埋的坑穴、古墓、古井等，直接观察难以发现时；1.5.4 勘察报告或设计文件规定应进行轻型动力触探时。
1.4 采用轻型动力触探进行基槽检验时，检验深度及间距按表1.1执行:表1.1 轻型动力触探检验深度及间距表(m)1.5 遇下列情况之一时，可不进行轻型动力触探:1.5.1 基坑不深处有承压水层，触探可造成冒水涌砂时；1.5.2 持力层为砾石层或卵石层，且其厚度符合设计要求时。
1、阴角、阳角可参考如下做法：（图中细实线为剪断线，虚线为折叠线。
）22、桩头部位的防水施工23、变形缝防水卷材的施工34、后浇带防水卷材的施工35、穿墙管防水卷材的施工66、边墙预留接茬的处理87、外墙防水收口108、外墙卷材接槎部位109、卷材搭接示意1310、涂料防水地漏部位节点1411、屋面直落式水落口1412、屋面横落式水落口1513、女儿墙泛水收头与压顶1514、等高屋面变形缝防水做法1615、等高屋面变形缝金属盖板做法1616、高低跨变形缝防水做法1717、高低屋面变形缝金属盖板做法1718、外墙变形缝防水做法1818.1无外保温伸缩、抗震缝节点做法1818.2无外保温三缝合一节点做法1818.3有外保温伸缩、抗震缝节点做法1918.4有外保温三缝合一节点做法1919、屋面出入口2020伸出屋面管道201、阴角、阳角可参考如下做法：（图中细实线为剪断线，虚线为折叠线。
）2、桩头部位的防水施工①施工流程：检查桩头圆弧基面清理基面粘贴附加层--附加层与主防水层的连接处理主防水层的施工。
②施工方法：用钢丝刷和小铲将桩头圆弧基面清理至无浮尘、无突起即可进行桩头附加层的粘贴。
按：长=桩头周长加上100mm，宽mm裁切附加层卷材，在桩体和卷材两面刷胶，将附加层卷材旋绕两层粘贴在桩体上（应留100mm过度搭接量），附加层卷材与桩体的粘接不应小于200mm。
如图：为防止意外损坏和防止在混凝土垫层施工时污染卷材，应对粘贴好的附加层进行一次性成品保护。
当垫层浇注强度达到设计要求时进行附加层与主防水层的连接施工，如图：3、变形缝防水卷材的施工变形缝处的混凝土厚度不应小于300mm,用于沉降的变形缝沉降量不应大于30mm,变形缝的宽度宜为20-30mm，注意作好卷材的预留量，填充材料可选用聚乙烯发泡塑料棒。
密封材料可选用遇水膨胀橡胶条。
根据工程特点建议使用后浇带超前止水做法,施工时后浇带部位的混凝土应局部加厚,并增设中埋式止水带。
