SMT贴片元器件封装类型的识别封装类型是元件的外观尺寸和形状的集合，它是元件的重要属性之一。

相同电子参数的元件可能有不同的封装类型。

厂家按照相应封装标准生产元件以保证元件的装配使用和特殊用途。

由于封装技术日新月异且封装代码暂无唯一标准，本指导只给出通用的电子元件封装类型和图示，与SMT工序无关的封装暂不涉及。

1、常见SMT封装以公司内部产品所用元件为例，如下表：通常封装材料为塑料，陶瓷。

元件的散热部分可能由金属组成。

元件的引脚分为有铅和无铅区别。

2、SMT封装图示索引以公司内部产品所用元件为例，如下图示：3、常见封装的含义1、BGA(ball grid array)：球形触点陈列表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚BGA 仅为31mm 见方；而引脚中心距为0.5mm的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用。

2、DIL(dual in-line)：DIP的别称(见DIP)。

欧洲半导体厂家多用此名称。

3、DIP(dual in-line Package)：双列直插式封装引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

引脚中心距2.54mm，引脚数从6到64。

封装宽度通常为15.2mm。

有的把宽度为7.52mm和10.16mm 的封装分别称为skinny DIP 和slimDIP(窄体型DIP)。

但多数情况下并不加区分，只简单地统称为DIP。

4、Flip-Chip：倒焊芯片裸芯片封装技术之一，在LSI芯片的电极区制作好金属凸点，然后把金属凸点与印刷基板上的电极区进行压焊连接。

元件封装的种类及辨识元件封装是指将电子元件或器件包装成具有一定外观尺寸和形状的外壳材料，以便于插入电路板或其他设备中，起到保护元件，方便组装和焊接的作用。

根据不同的要求和应用，元件封装有多种不同的类型和辨识方式。

下面将介绍一些常见的元件封装类型及其辨识方法。

1. DIP封装（Dual in-line package）DIP封装是一种常见的传统封装类型，多用于集成电路、模拟电路和线性电路等元件中。

辨识DIP封装的方法是通过外形尺寸和引脚数目来判断，通常为2至64个引脚，基本呈矩形形状。

2. SOP封装（Small Outline Package）SOP封装是一种比DIP更小巧且外形扁平的封装类型，常用于集成电路和数字电路等元件中。

辨识SOP封装的方法是通过外形尺寸和引脚数目来判断，通常为8至64个引脚，外形为长方形。

3. QFP封装（Quad Flat Package）QFP封装是一种大规模引脚密集的表面贴装封装类型，通常用于集成电路和微处理器等元件中。

辨识QFP封装的方法是通过外形尺寸和引脚数目来判断，通常为32至256个引脚，外形为正方形或长方形。

4. BGA封装（Ball Grid Array）BGA封装是一种与QFP相似的封装类型，其引脚位于封装底部，通过焊球连接到电路板上。

BGA封装常用于高密度和高频率电路中，例如芯片组、微处理器和图形处理器等元件。

辨识BGA封装的方法是通过外形尺寸和焊球排列布局来判断，外形通常为正方形。

5. SMD封装（Surface Mount Device）SMD封装是一种直接表面贴装的封装类型，用于电子元件直接焊接到电路板的表面。

SMD封装主要分为无源SMD和有源SMD两大类。

其中无源SMD封装包括贴片电阻、贴片电容等元件，有源SMD封装则包括晶体管、三极管等元件。

辨识SMD封装的方法是通过外形尺寸、标识代码和引脚间距来判断。

6. COB封装（Chip-On-Board）COB封装是指将芯片直接粘贴在电路板上，通常不使用封装外壳。

元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。

在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。

名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。

带有窗口的Cerquad用于封装EPROM 电路。

散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。

带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。

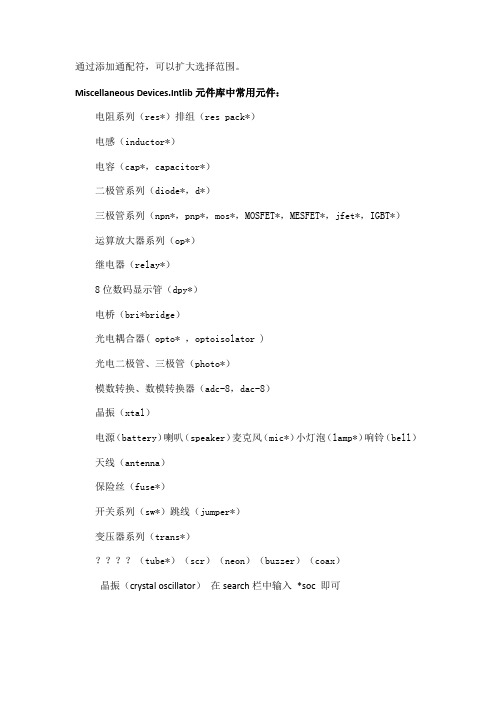

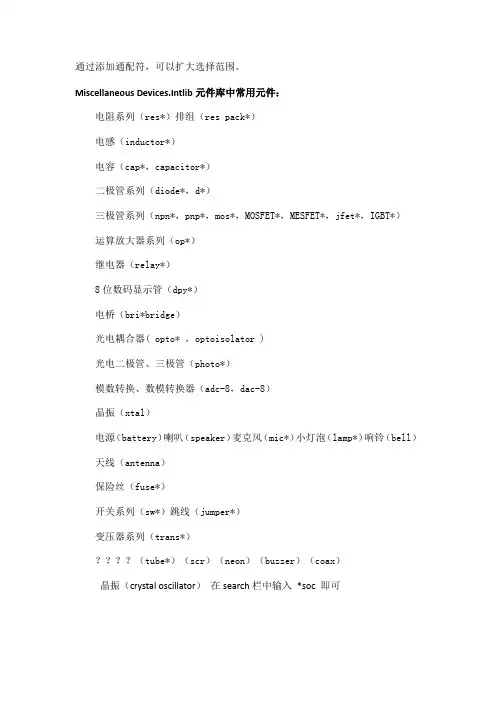

通过添加通配符，可以扩大选择范围。

Miscellaneous Devices.Intlib元件库中常用元件：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）在search栏中输入*soc 即可Miscellaneous connectors.Intlib元件库中常用元件：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4 瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4 发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN 与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN 的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。

元器件封装定义及分类
元器件封装是指将电子元器件放置在特定的封装材料中，以保护元器件并使其更易于安装和使用的过程。

根据元器件的不同类型和功能，元器件封装被分为多种类型和分类。

以下是常见的元器件封装类型和分类：
一、贴片封装
贴片封装是将电子元器件直接粘贴在PCB板上的一种封装方式。

它可以大大缩小电路板的体积，提高电路板的集成度，同时也可以提高生产效率。

二、插件式封装
插件式封装是指将元器件通过引线插入到PCB板上的一种封装
方式。

它适用于高功率元器件，如变压器、继电器等。

三、球栅阵列封装
球栅阵列封装是一种新型的封装方式，它将电子元器件集成在小型芯片上，并将这些芯片封装在球栅阵列封装中。

它适用于高速和多功能的电路板。

四、双列直插封装
双列直插封装是将元器件通过引脚插入到PCB板上的一种封装
方式。

它适用于高密度的电路板。

五、表面贴装封装
表面贴装封装是将电子元器件粘贴在PCB板的表面上的一种封
装方式。

它适用于小型和轻量级电路板。

六、无人机封装
无人机封装是一种针对飞行器领域设计的封装方式。

它包括多种类型的封装，如航空插件、光电封装、防水封装等。

它旨在提供高质量的保护和可靠性。

以上是一些常见的元器件封装类型和分类，每种封装方式都有其独特的优点和应用场景。

在设计和生产电子设备时，应根据实际需求和要求选择最适合的封装方式。

小编在学习Protel99se的时候，对元器件封装这方面颇感头疼，有幸从网上得到了该文章,拿来分享:元器件封装查询电阻:RES1,RES2,RES3,RES4封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容:ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器:P0T1, POT2封装属性为VR-1到VR-5二极管:封装属性为DIODE-0.4（小功率DIODE-0.7（大功率三极管:常见的封装属性为TO-18（普通三极管TO-22（大功率三极管TO-3（大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有TO126H和TO126V整流桥:BRIDGE1,BRIDGE2:封装属性为 D 系列（D-44,D-37,D-46电阻:AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容:RAD0.1-RAD0.3。

其中0.1-0.3指电容大小一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40,其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

DIP---Dual Inline Package(双列直插形式封装)CDIP-----Ceramic Dual In-Line PackagePDIP---Plastic Dual Inline PackageSDIP-----Shrink Dual In-Line PackageSL－DIP----slim dual in-line package(DIP 的一种。

指宽度为10.16mm，引脚中心距为2.54mm 的窄体DIP。

通常统称为DIP)SK－DIP---skinny dual in-line package(DIP 的一种。

指宽度为7.62mm、引脚中心距为2.54mm 的窄体DIP。

通常统称为DIP)DIP-tab---Dual Inline Package with Metal HeatsinkZIP---Zig-Zag Inline PackageSOP-----Small Outline PackageSOW----Small Outline Package(Wide-Jype)(宽体SOP。

部分半导体厂家采用的名称)SONF----Small Out-Line Non-Fin(无散热片的SOP。

与通常的SOP 相同。

为了在功率IC 封装中表示无散热片的区别，有意增添了NF(non-fin)标记。

部分半导体厂家采用) SQL----Small Out-Line L-leaded package(按照JEDEC(美国联合电子设备工程委员会)标准对SOP 所采用的名称)SOJ(J形引脚小外型封装。

表面贴装型封装之一。

引脚从封装两侧引出向下呈J 字形，故此得名。

通常为塑料制品，多数用于DRAM 和SRA)TSOP（薄小外形封装）VSOP（甚小外形封装)SSOP-----Shrink Small Outline Package(缩小型SOP)TSSOP（薄的缩小型SOP）SOT（小外形晶体管）SOIC-----Small Outline Integrated Package(小型整合电路,SOP 的别称(见SOP)。

实物图片封装名称备 注SOD-801N4148,0.5W贴片稳压二极管类DO-41如:1N4004,1N4007,1N5819DO-27如:SR3100DO-15如:P6KE200A 电子元件封装样式查询表SOT-23如:SS8550、SS8050SO-8如：CEM4450、CEM3060、RSS100N03水泥电阻RX27-1型线绕电阻器水泥电阻RX27-5贴片电阻如:10K，5%，1206碳膜电阻如:碳膜电阻,0.22R，1%，1/2W 金属膜电阻如:金属膜电阻,0.22R，1%，1/2W 电位器电解电容RT，1UF/400V，20%，6.5*11.5，三信 (直径×长度)瓷片电容如:103PF/500V，20%，脚距5mm，6.5*2.5*6.5mm涤沦电容如:104PF/630V，5%，脚距4.5mm，5.5*2.5*10mm(宽×厚×高)薄膜电容如:CBB22电容,224PF/400V，5%，脚距10.5mm，12*7.5*12mm(宽×厚×高)高压陶瓷电容如:102PF/1KV，20%，脚距5mm，7*2.5*9(宽*厚*高)贴片电容如:224PF/25V，10%，0805SOD-123如:1N5819,SOD-123A=2.6 B=1.6SOD-323A=1.7 B=1.25变压器贴片功率电感如:47UH，1.1A，20%，7.8*7*5插件工字电感如:680UH，0.4A，20%，9*12环形电感变压器骨架变压器磁芯接插件类如:长江接插件PCB排针分单层\多层,单排\多排螺钉固定式PCB接线端子X2安规电容如:0.22UF/275V，10%，脚距15mm，18*6*13.5 Y1安规电容如:102PF/400V，20%，脚距10mm，6.5*4.5*9φ5或φ8光源OSLON光源如:LCWCP7P-5R8TRebel光源飞利蒲,如:LXML-PW81-0100-2700K CREE光源如:XREWHT-L1-6C-P4-0-01 OSRAM光源如:LBW5KM-EY-W-0-350经济型电源外壳公司内部名称:经济型电源外壳,168×46×36.5mm,白色PC料,皓通电器MR16电源盒A-13,71*38*34MM,白色PC料,顺德龙星光T8电源盒HF03 ，233×176×38mm,白色PC料,顺德龙星光筒灯\射灯电源盒B-3 ，123×78×33mm,塑胶,顺德龙星光热缩套管飞机架绝缘柱绝缘隔离柱绝缘介子。

小编在学习Protel99se的时候，对元器件封装这方面颇感头疼，有幸从网上得到了该文章,拿来分享:元器件封装查询电阻:RES1,RES2,RES3,RES4封装属性为AXIAL系列无极性电容：CAP;封装属性为RAD-0.1到RAD-0.4电解电容:ELECTROI;封装属性为RB.2/.4到RB.5/1.0电位器:P0T1, POT2封装属性为VR-1到VR-5二极管:封装属性为DIODE-0.4（小功率DIODE-0.7（大功率三极管:常见的封装属性为TO-18（普通三极管TO-22（大功率三极管TO-3（大功率达林顿管电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有TO126H和TO126V整流桥:BRIDGE1,BRIDGE2:封装属性为 D 系列（D-44,D-37,D-46电阻:AXIAL0.3-AXIAL0.7 其中0.3-0.7指电阻的长度，一般用AXIAL0.3瓷片电容:RAD0.1-RAD0.3。

其中0.1-0.3指电容大小一般用RAD0.1电解电容:RB.1/.2-RB.4/.8其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF 用RB.3/.6二极管:DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块:DIP8-DIP40,其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603 表示的是封装尺寸与具体阻值没有关系,但封装尺寸与功率有关通常来说如下:0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是0402=1.0mmx0.5mm0603=1.6mmx0.8mm0805=2.0mmx1.2mm1206=3.2mmx1.6mm1210=3.2mmx2.5mm1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

元器件封装对照表元器件封装大全pdf下载Protel元件封装电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO－126H和TO-126V场效应管和三极管一样整流桥 D－44 D－37 D－46单排多针插座 CON SIP (搜索con可找到任何插座)双列直插元件 DIP晶振 XTAL1电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。

像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。

关于零件封装我们在前面说过，除了DEVICE。

LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE。

LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。

还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。

常用电子元器件的封装形式1.DIP（直插式）封装：DIP封装是电子元器件的一种常见封装形式，其引脚以直插式连接到电路板上。

它的主要特点是易于手工焊接和更换，适用于大多数应用场景。

但是由于引脚间距相对较大，封装体积较大，无法满足小型化需求。

2.SOP（小外延封装）封装：SOP封装是一种较小的表面贴装封装，其引脚呈直线排列并焊接在电路板的表面上。

SOP封装具有容易自动化生产、体积小、引脚数量多等特点，适用于中等密度的电子元器件。

3.QFP（方形浸焊封装）封装：QFP封装是一种表面贴装封装，引脚排列呈方形形状，并通过焊点浸焊在电路板表面上。

QFP封装具有高密度、小尺寸、引脚数量多等特点，适用于高性能、小型化的电子设备。

4.BGA（球栅阵列）封装：BGA封装是一种高密度的表面贴装封装，引脚排列成网格状，并通过焊球连接到电路板的焊盘上。

BGA封装具有高密度、小尺寸、良好的散热性能等特点，适用于高性能计算机芯片、微处理器等。

5.SMD（表面贴装）封装：SMD封装是一种广泛应用于电子元器件的表面贴装封装。

其特点是体积小、重量轻、引脚密度高，适用于大规模自动化生产。

常见的SMD封装包括0805、1206、SOT-23等。

6.TO（金属外壳）封装：TO封装是一种金属外壳的电子元器件封装形式。

其主要特点是能够提供良好的散热性能和电磁屏蔽效果，适用于功率较大、需要散热的元器件。

7.COB（芯片上下接插封装）封装：COB封装是一种将芯片直接粘贴到电路板上，并通过金线进行引脚连接的封装形式。

COB封装具有体积小、重量轻、引脚数量多等特点，适用于小型化、高集成度的电子设备。

8.QFN（无引脚封装）封装：QFN封装是一种无引脚的表面贴装封装，引脚位于封装的底部。

QFN封装具有体积小、引脚密度高、良好的散热性能等特点，适用于小型、高性能的电子产品。

9.LCC（陶瓷外壳）封装：LCC封装是一种使用陶瓷材料制成的封装形式，具有较高的耐高温性和良好的散热性能。

元器件封装形式对照表封装是电子元器件制造中的一个重要环节，它将裸露的芯片或器件进行包装，以保护和方便焊接或安装。

元器件封装形式对照表是一个指导性的工具，用于描述不同类型的元器件封装形式及其特点。

本文将根据元器件封装形式对照表的内容，介绍常见的几种元器件封装形式，包括DIP封装、SMD封装、BGA封装和QFN封装。

1. DIP封装（Dual In-line Package）DIP封装是最常见的一种封装形式，主要用于集成电路（IC）和其他一些小型器件。

它的特点是引脚以两排平行排列，可通过插针插入插座或焊接到电路板上。

DIP封装具有良好的可靠性和耐高温性能，但体积较大，适用于较低密度的电路设计。

2. SMD封装（Surface Mount Device）SMD封装是一种表面贴装技术，逐渐取代了传统的DIP封装。

SMD封装的元器件直接焊接在电路板的表面，无需插针或插座。

SMD封装具有体积小、重量轻、可靠性高、适应高密度布局等优点。

常见的SMD封装形式有SOIC、QFP、LGA等。

3. BGA封装（Ball Grid Array）BGA封装是一种高密度封装形式，适用于集成电路等大规模集成的器件。

BGA封装的特点是将引脚改为小球形焊球，通过焊球与电路板上的焊盘连接。

BGA封装具有连接可靠性好、散热性能优秀等优点，但维修困难，不适合频繁更换。

4. QFN封装（Quad Flat No-leads）QFN封装是一种无引脚封装形式，与BGA封装类似，但没有焊球，引脚直接暴露在封装底部。

QFN封装具有体积小、重量轻、散热性能好等优点，适用于高密度集成电路设计，如无线通信设备、嵌入式系统等。

除了以上四种常见的封装形式，还有许多其他类型的封装形式，如TO封装、PLCC封装、SOT封装等。

每种封装形式都有其特定的应用场景和优缺点，设计人员需要根据具体需求选择合适的封装形式。

总结：元器件封装形式对照表是一个有助于了解和选择合适封装形式的工具。
