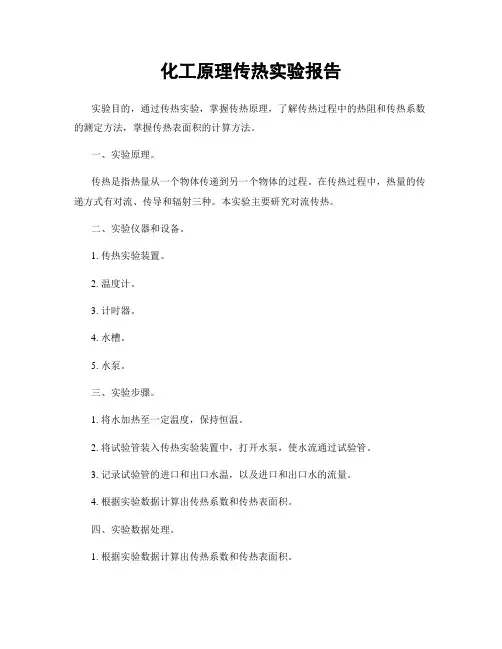

化工原理实验传热实验报告

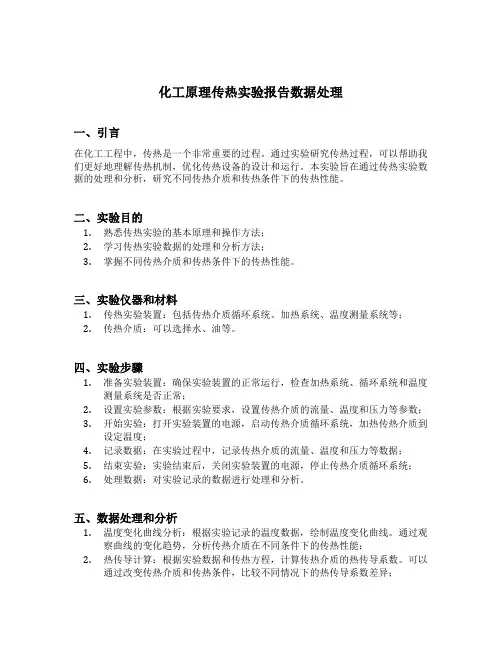

化工原理传热实验报告数据处理一、引言在化工工程中，传热是一个非常重要的过程。

通过实验研究传热过程，可以帮助我们更好地理解传热机制，优化传热设备的设计和运行。

本实验旨在通过传热实验数据的处理和分析，研究不同传热介质和传热条件下的传热性能。

二、实验目的1.熟悉传热实验的基本原理和操作方法；2.学习传热实验数据的处理和分析方法；3.掌握不同传热介质和传热条件下的传热性能。

三、实验仪器和材料1.传热实验装置：包括传热介质循环系统、加热系统、温度测量系统等；2.传热介质：可以选择水、油等。

四、实验步骤1.准备实验装置：确保实验装置的正常运行，检查加热系统、循环系统和温度测量系统是否正常；2.设置实验参数：根据实验要求，设置传热介质的流量、温度和压力等参数；3.开始实验：打开实验装置的电源，启动传热介质循环系统，加热传热介质到设定温度；4.记录数据：在实验过程中，记录传热介质的流量、温度和压力等数据；5.结束实验：实验结束后，关闭实验装置的电源，停止传热介质循环系统；6.处理数据：对实验记录的数据进行处理和分析。

五、数据处理和分析1.温度变化曲线分析：根据实验记录的温度数据，绘制温度变化曲线。

通过观察曲线的变化趋势，分析传热介质在不同条件下的传热性能；2.热传导计算：根据实验数据和传热方程，计算传热介质的热传导系数。

可以通过改变传热介质和传热条件，比较不同情况下的热传导系数差异；3.热对流计算：根据实验数据和传热方程，计算传热介质的热对流系数。

可以通过改变传热介质和传热条件，比较不同情况下的热对流系数差异；4.换热器效率计算：根据实验数据和换热方程，计算换热器的换热效率。

可以通过改变传热介质和传热条件，比较不同情况下的换热效率差异。

六、实验结果与讨论1.温度变化曲线：根据实验数据绘制的温度变化曲线显示，在不同传热介质和传热条件下，温度的变化趋势有所差异。

这表明传热介质的传热性能受到传热介质和传热条件的影响；2.热传导系数：通过计算传热介质的热传导系数，可以发现不同传热介质的热传导性能有所差异。

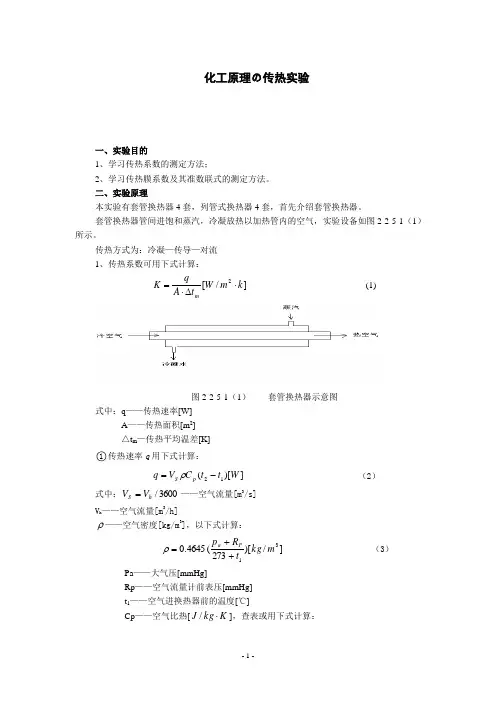

化工原理の传热实验一、实验目的1、学习传热系数的测定方法；2、学习传热膜系数及其准数联式的测定方法。

二、实验原理本实验有套管换热器4套，列管式换热器4套，首先介绍套管换热器。

套管换热器管间进饱和蒸汽，冷凝放热以加热管内的空气，实验设备如图2-2-5-1（1）所示。

传热方式为：冷凝—传导—对流 1、传热系数可用下式计算： ]/[2k m W t A qK m⋅∆⋅=(1)图2-2-5-1（1） 套管换热器示意图 式中：q ——传热速率[W] A ——传热面积[m 2] △t m —传热平均温差[K] ○1传热速率q 用下式计算： ])[(12W t t C V q p S -=ρ （2） 式中：3600/h S V V =——空气流量[m 3/s]V h ——空气流量[m 3/h]ρ——空气密度[kg/m 3]，以下式计算：]/)[273(4645.031m kg t R p Pa ++=ρ （3）Pa ——大气压[mmHg]Rp ——空气流量计前表压[mmHg] t 1——空气进换热器前的温度[℃]Cp ——空气比热[K kg J ⋅/]，查表或用下式计算：]/[04.01009K kg J t C m p ⋅+= （4） t m =(t 1+t 2)/2——空气进出换热器温度的平均值（℃） t 2——空气出口温度[℃]②传热平均面积A ：][2m L d A m π= （5）式中：d m =传热管平均直径[m]L —传热管有效长度[m ]③传热平均温度差△t m 用逆流对数平均温差计算：T ←——T t 1——→t 2 )(),(2211t T t t T t -=∆-=∆2121ln t t t t t m ∆∆∆-∆=∆ (6) 式中：T ——蒸汽温度[℃]2、传热膜系数（给热系数）及其关联式空气在圆形直管内作强制湍流时的传热膜系数可用下面准数关联式表示：nr m e P R Nu 0α= （7）式中：N u ——努塞尔特准数R e ——雷诺准数 P r ——普兰特准数αo ——系数，经验值为0.023 m ——指数，经验值为0.8n ——指数，经验值为：流体被加热时n=0.4，流体被冷却n=0.3 为了测定传热膜系数，现对式（7）作进一步的分析：λαdNu =（8） α——空气与管壁间的传热膜系数[W/m 2·k] 本实验可近似取α=K[传热系数]，也可用下式计算：)(m W i t t A q -=α （9）A i ——传热管内表面积[m 2] t W ——管壁温[℃]t m ——空气进、出口平均温度[℃] d ——管内径[m]λ——空气的导热系数[W/m ·k]，查表或用下式计算：λ=0.0244+7.8×10-5t m （10） μρdu =Re （11）u ——空气在加热管内的流速[m/s]μ——空气定性温度（t m ）下的粘度[pa ·s]，查表或用下式计算：μ=1.72×10-5+4.8×10-8t m （12）d ，ρ——意义同上。

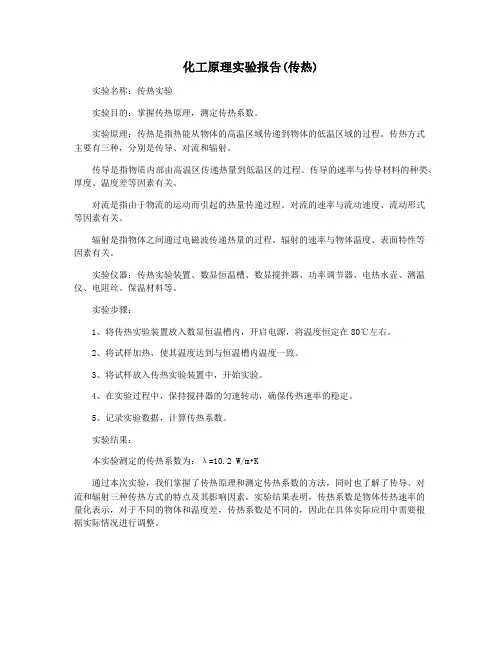

化工原理实验报告(传热)
实验名称：传热实验
实验目的：掌握传热原理，测定传热系数。

实验原理：传热是指热能从物体的高温区域传递到物体的低温区域的过程。

传热方式
主要有三种，分别是传导、对流和辐射。

传导是指物质内部由高温区传递热量到低温区的过程。

传导的速率与传导材料的种类、厚度、温度差等因素有关。

对流是指由于物流的运动而引起的热量传递过程。

对流的速率与流动速度、流动形式
等因素有关。

辐射是指物体之间通过电磁波传递热量的过程。

辐射的速率与物体温度、表面特性等
因素有关。

实验仪器：传热实验装置、数显恒温槽、数显搅拌器、功率调节器、电热水壶、测温仪、电阻丝、保温材料等。

实验步骤：
1、将传热实验装置放入数显恒温槽内，开启电源，将温度恒定在80℃左右。

2、将试样加热，使其温度达到与恒温槽内温度一致。

3、将试样放入传热实验装置中，开始实验。

4、在实验过程中，保持搅拌器的匀速转动，确保传热速率的稳定。

5、记录实验数据，计算传热系数。

实验结果：
本实验测定的传热系数为：λ=10.2 W/m•K
通过本次实验，我们掌握了传热原理和测定传热系数的方法，同时也了解了传导、对
流和辐射三种传热方式的特点及其影响因素。

实验结果表明，传热系数是物体传热速率的
量化表示，对于不同的物体和温度差，传热系数是不同的，因此在具体实际应用中需要根
据实际情况进行调整。

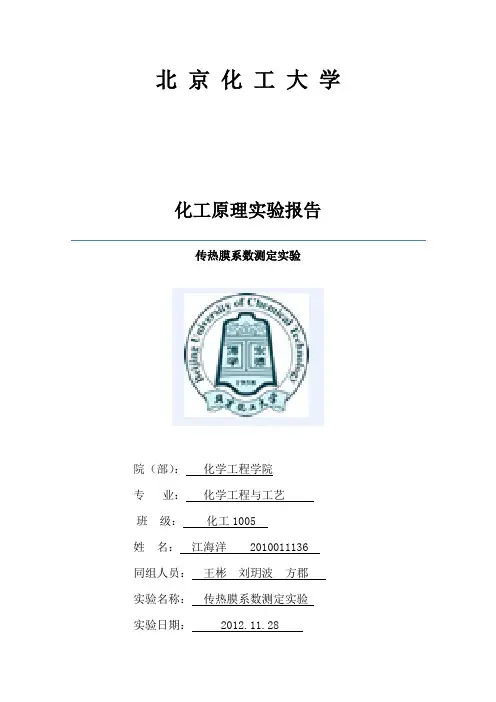

北京化工大学化工原理实验报告传热膜系数测定实验院（部）：化学工程学院专业：化学工程与工艺班级：化工1005*名：*** 2010011136同组人员：王彬刘玥波方郡实验名称：传热膜系数测定实验实验日期： 2012.11.28传热膜系数测定实验一、摘要本实验以套管换热器为研究对象，以冷空气及热蒸汽为介质，冷空气走黄铜管内，即管程，热蒸汽走环隙，即壳程，研究热蒸汽与冷空气之间的传热过程。

通过测得的一系列温度及孔板压降数值，分别求得正常条件和加入静态混合器后的强化条件下的对流传热膜系数α及Nu ，做出lg （Nu/Pr0.4）～lgRe 的图像，分析出传热膜系数准数关联式Nu=ARemPr0.4中的A 和m 值。

关键词：对流传热 Nu Pr Re α A 二、实验目的1、掌握传热膜系数α及传热系数K 的测定方法；2、通过实验掌握确定传热膜系数准数关系式中的系数A 和指数m 、n 的方法；3、通过实验提高对准数关系式的理解，并分析影响α的因素，了解工程上强化传热的措施。

三、实验原理黄铜管内走冷空气，管外走100℃的热蒸汽，壁内侧热阻1/α远远大于壁阻、垢阻及外侧热阻，因此研究传热的关键问题是测算α，当流体无相变时对流传热准数关系式的一般形式为：p n m Gr A Nu Pr Re ⋅⋅=对于强制湍流有： n m A Nu Pr Re =用图解法对多变量方程进行关联，要对不同变量Re 和Pr 分别回归。

本实验可简化上式，即取n=0.4（流体被加热）。

在两边取对数，得到直线方程为Re lg lg Pr lg4.0m A Nu+= 在双对数坐标中作图，求出直线斜率，即为方程的指数m 。

在直线上任取一点函数值代入方程中，则可得到系数A ，即mNuA RePr4.0=其中 λαλμμρdNu Cp du ===,Pr ,Re 实验中改变空气的流量，以改变Re 值。

根据定性温度计算对应的Pr 值。

同时，由牛顿冷却定律，求出不同流速下的传热膜系数值，进而求得Nu 值。

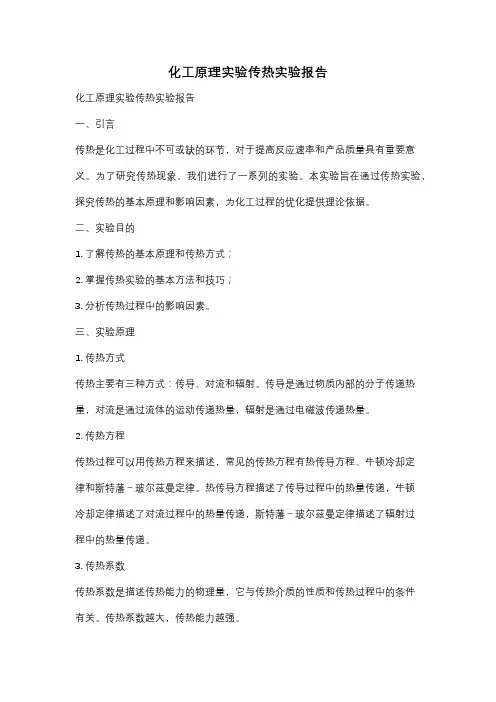

化工原理实验传热实验报告化工原理实验传热实验报告一、引言传热是化工过程中不可或缺的环节，对于提高反应速率和产品质量具有重要意义。

为了研究传热现象，我们进行了一系列的实验。

本实验旨在通过传热实验，探究传热的基本原理和影响因素，为化工过程的优化提供理论依据。

二、实验目的1. 了解传热的基本原理和传热方式；2. 掌握传热实验的基本方法和技巧；3. 分析传热过程中的影响因素。

三、实验原理1. 传热方式传热主要有三种方式：传导、对流和辐射。

传导是通过物质内部的分子传递热量，对流是通过流体的运动传递热量，辐射是通过电磁波传递热量。

2. 传热方程传热过程可以用传热方程来描述，常见的传热方程有热传导方程、牛顿冷却定律和斯特藩－玻尔兹曼定律。

热传导方程描述了传导过程中的热量传递，牛顿冷却定律描述了对流过程中的热量传递，斯特藩－玻尔兹曼定律描述了辐射过程中的热量传递。

3. 传热系数传热系数是描述传热能力的物理量，它与传热介质的性质和传热过程中的条件有关。

传热系数越大，传热能力越强。

四、实验装置和步骤1. 实验装置本实验采用了传热实验装置，包括传热试验台、传热介质、传热表面、传热源和传热计等。

2. 实验步骤（1）将传热试验台接通电源，使传热源加热。

（2）调节传热介质的流量和温度。

（3）通过传热计测量传热过程中的温度变化。

（4）记录实验数据，并进行数据处理和分析。

五、实验结果与分析通过实验测得的数据，我们可以计算传热系数和传热速率，进而分析传热过程中的影响因素。

1. 传热系数传热系数与传热介质的性质、传热表面的形状和条件有关。

通过实验数据的处理，我们可以计算得到传热系数，并与理论值进行比较，从而评估传热实验的准确性和可靠性。

2. 传热速率传热速率是描述传热过程中热量传递的快慢程度的物理量。

通过实验数据的处理，我们可以计算得到传热速率，并分析传热过程中的传热效率和能耗。

六、实验总结通过本次传热实验，我们深入了解了传热的基本原理和传热方式，掌握了传热实验的基本方法和技巧。

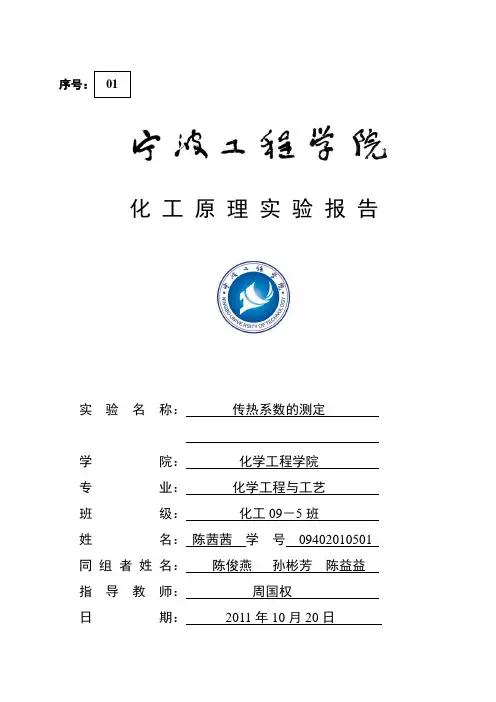

化工原理实验报告实验名称：传热系数的测定学院：化学工程学院专业：化学工程与工艺班级：化工09－5班姓名：陈茜茜学号09402010501 同组者姓名：陈俊燕孙彬芳陈益益指导教师：周国权日期：2011年10月20日一、 实验目的1、观察水蒸气在换热管外壁上的冷凝现象，并判断冷凝类型；2、测定空气或水在圆直管内强制对流给热系数αi ；3、应用线性回归分析方法，确定关联式Nu=ARe m Pr 0.4中常数A 、m 值；4、掌握热电阻测温的方法。

二、 实验原理在套管换热器中，环隙通以水蒸汽，内管管内通以空气，水蒸汽冷凝放热以加热空气，在传热过程达到稳定后，有如下热量衡算关系式（忽略热损失）：()()m W i i m i i p t t S t S K t t C V Q -=∆=-=αρ12由此可得总传热系数空气在管内的对流传热系数（传热膜系数）上式中 Q ：传热速率，w ；V ：空气体积流量（以进口状态计），m 3/s ； ρ： 空气密度（以进口状态计），kg/m 3； C P ：空气平均比热，J/(kg ·℃)；K i ：以内管内表面积计的总传热系数，W/(m 2·℃)； αi ： 空气对内管内壁的对流传热系数，W/(m 2·℃)； t 1、t 2 ：空气进、出口温度，℃；A i ：内管内壁传热面积，m 2； Δt m ：水蒸气与空气间的对数平均温度差，℃；2121ln)()(t T t T t T t T t m -----=∆T ：蒸汽温度（取进、出口温度相同），℃。

(t w －t )m ：空气与内管内壁间的对数平均温度差，℃； 22112211ln )()()(t t tt t t t t t t w w w w m w -----=-t w1、t w2 ：内管内壁上进、出口温度，℃。

对流传热的核心问题是求算传热膜系数，当流体无相变时对流传热准数关联式的一般形式为：Nu i =A ·Re i m ·Pr i n取n=0.4(流体被加热)。

化工原理の传热实验一、实验目的1、学习传热系数的测定方法；2、学习传热膜系数及其准数联式的测定方法。

二、实验原理本实验有套管换热器4套，列管式换热器4套，首先介绍套管换热器。

套管换热器管间进饱和蒸汽，冷凝放热以加热管内的空气，实验设备如图2-2-5-1（1）所示。

传热方式为：冷凝—传导—对流 1、传热系数可用下式计算： ]/[2k m W t A qK m⋅∆⋅=(1)图2-2-5-1（1） 套管换热器示意图 式中：q ——传热速率[W] A ——传热面积[m 2] △t m —传热平均温差[K] ○1传热速率q 用下式计算： ])[(12W t t C V q p S -=ρ （2）式中：3600/h S V V =——空气流量[m 3/s]V h ——空气流量[m 3/h]ρ——空气密度[kg/m 3]，以下式计算：]/)[273(4645.031m kg t R p Pa ++=ρ （3）Pa ——大气压[mmHg]Rp ——空气流量计前表压[mmHg] t 1——空气进换热器前的温度[℃]Cp ——空气比热[K kg J ⋅/]，查表或用下式计算：]/[04.01009K kg J t C m p ⋅+= （4） t m =(t 1+t 2)/2——空气进出换热器温度的平均值（℃） t 2——空气出口温度[℃]②传热平均面积A ：][2m L d A m π= （5）式中：d m =传热管平均直径[m]L —传热管有效长度[m ]③传热平均温度差△t m 用逆流对数平均温差计算：T ←——T t 1——→t 2 )(),(2211t T t t T t -=∆-=∆2121ln t t t t t m ∆∆∆-∆=∆ (6) 式中：T ——蒸汽温度[℃]2、传热膜系数（给热系数）及其关联式空气在圆形直管内作强制湍流时的传热膜系数可用下面准数关联式表示：nr m e P R Nu 0α= （7）式中：N u ——努塞尔特准数R e ——雷诺准数 P r ——普兰特准数αo ——系数，经验值为0.023 m ——指数，经验值为0.8n ——指数，经验值为：流体被加热时n=0.4，流体被冷却n=0.3 为了测定传热膜系数，现对式（7）作进一步的分析：λαdNu =（8） α——空气与管壁间的传热膜系数[W/m 2·k] 本实验可近似取α=K[传热系数]，也可用下式计算：)(m W i t t A q -=α （9）A i ——传热管内表面积[m 2] t W ——管壁温[℃]t m ——空气进、出口平均温度[℃] d ——管内径[m]λ——空气的导热系数[W/m ·k]，查表或用下式计算：λ=0.0244+7.8×10-5t m （10） μρdu =Re （11）u ——空气在加热管内的流速[m/s]μ——空气定性温度（t m ）下的粘度[pa ·s]，查表或用下式计算：μ=1.72×10-5+4.8×10-8t m （12）d ，ρ——意义同上。

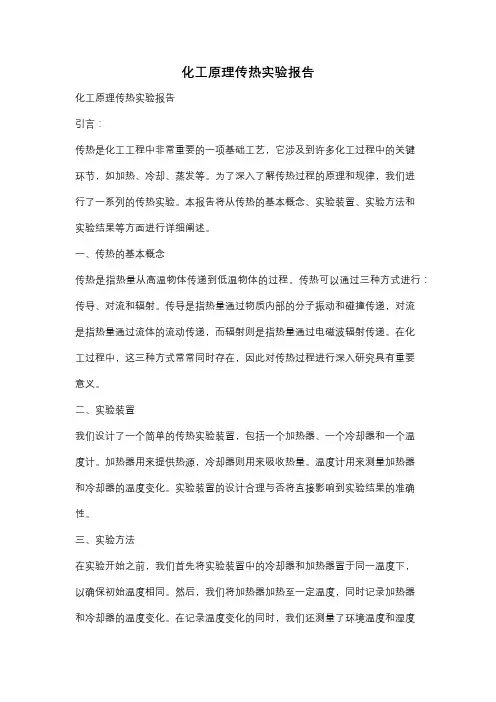

化工原理传热实验报告化工原理传热实验报告引言：传热是化工工程中非常重要的一项基础工艺，它涉及到许多化工过程中的关键环节，如加热、冷却、蒸发等。

为了深入了解传热过程的原理和规律，我们进行了一系列的传热实验。

本报告将从传热的基本概念、实验装置、实验方法和实验结果等方面进行详细阐述。

一、传热的基本概念传热是指热量从高温物体传递到低温物体的过程。

传热可以通过三种方式进行：传导、对流和辐射。

传导是指热量通过物质内部的分子振动和碰撞传递，对流是指热量通过流体的流动传递，而辐射则是指热量通过电磁波辐射传递。

在化工过程中，这三种方式常常同时存在，因此对传热过程进行深入研究具有重要意义。

二、实验装置我们设计了一个简单的传热实验装置，包括一个加热器、一个冷却器和一个温度计。

加热器用来提供热源，冷却器则用来吸收热量。

温度计用来测量加热器和冷却器的温度变化。

实验装置的设计合理与否将直接影响到实验结果的准确性。

三、实验方法在实验开始之前，我们首先将实验装置中的冷却器和加热器置于同一温度下，以确保初始温度相同。

然后，我们将加热器加热至一定温度，同时记录加热器和冷却器的温度变化。

在记录温度变化的同时，我们还测量了环境温度和湿度等因素，以排除外界环境对实验结果的影响。

四、实验结果通过实验，我们得到了加热器和冷却器的温度变化曲线。

根据温度变化曲线，我们可以计算出传热速率和传热系数等参数。

实验结果表明，在传热过程中，传热速率与温度差成正比，与传热面积和传热系数成反比。

此外，传热速率还受传热介质的性质和流速等因素的影响。

五、实验分析通过对实验结果的分析，我们可以得出一些结论。

首先，传热速率与温度差成正比，这是因为温度差越大，热量传递的驱动力越大，传热速率也就越快。

其次，传热速率与传热系数成反比，这是因为传热系数越大，热量传递的效率越高，传热速率也就越快。

最后，传热速率还受传热介质的性质和流速等因素的影响，这需要进一步的研究和实验来探究。

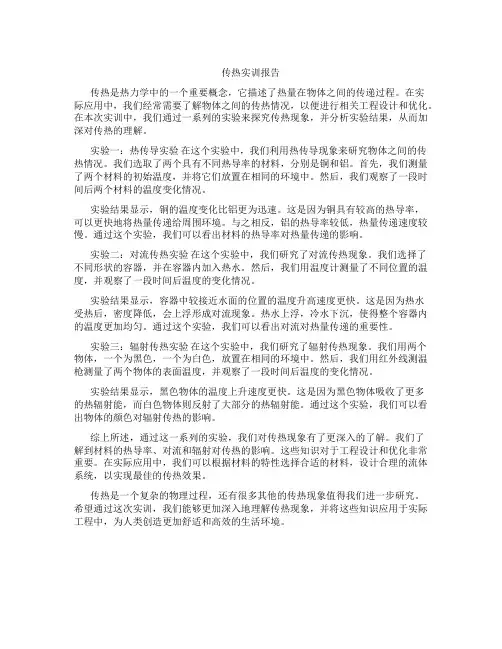

传热实训报告传热是热力学中的一个重要概念，它描述了热量在物体之间的传递过程。

在实际应用中，我们经常需要了解物体之间的传热情况，以便进行相关工程设计和优化。

在本次实训中，我们通过一系列的实验来探究传热现象，并分析实验结果，从而加深对传热的理解。

实验一：热传导实验在这个实验中，我们利用热传导现象来研究物体之间的传热情况。

我们选取了两个具有不同热导率的材料，分别是铜和铝。

首先，我们测量了两个材料的初始温度，并将它们放置在相同的环境中。

然后，我们观察了一段时间后两个材料的温度变化情况。

实验结果显示，铜的温度变化比铝更为迅速。

这是因为铜具有较高的热导率，可以更快地将热量传递给周围环境。

与之相反，铝的热导率较低，热量传递速度较慢。

通过这个实验，我们可以看出材料的热导率对热量传递的影响。

实验二：对流传热实验在这个实验中，我们研究了对流传热现象。

我们选择了不同形状的容器，并在容器内加入热水。

然后，我们用温度计测量了不同位置的温度，并观察了一段时间后温度的变化情况。

实验结果显示，容器中较接近水面的位置的温度升高速度更快。

这是因为热水受热后，密度降低，会上浮形成对流现象。

热水上浮，冷水下沉，使得整个容器内的温度更加均匀。

通过这个实验，我们可以看出对流对热量传递的重要性。

实验三：辐射传热实验在这个实验中，我们研究了辐射传热现象。

我们用两个物体，一个为黑色，一个为白色，放置在相同的环境中。

然后，我们用红外线测温枪测量了两个物体的表面温度，并观察了一段时间后温度的变化情况。

实验结果显示，黑色物体的温度上升速度更快。

这是因为黑色物体吸收了更多的热辐射能，而白色物体则反射了大部分的热辐射能。

通过这个实验，我们可以看出物体的颜色对辐射传热的影响。

综上所述，通过这一系列的实验，我们对传热现象有了更深入的了解。

我们了解到材料的热导率、对流和辐射对传热的影响。

这些知识对于工程设计和优化非常重要。

在实际应用中，我们可以根据材料的特性选择合适的材料，设计合理的流体系统，以实现最佳的传热效果。
