70多种常见的电子元器件芯片封装类型大全

芯片封装大全芯片封装是将芯片固定在封装基座上，然后封装的芯片与外界电路连接，以便保护芯片并实现信号输入输出。

芯片封装类型繁多，下面将为您介绍一些常见的芯片封装类型。

1. DIP（Dual in-line Package）双列直插封装DIP封装是最常见的封装类型之一、其外形为矩形，有两列引脚，引脚间距为2.54mm。

DIP封装适用于一些较大尺寸的芯片，如运算放大器、逻辑门等。

由于引脚直接插入电路板孔内，因此安装和拆卸方便。

2. SMD（Surface Mount Device）表面贴装封装SMD封装是目前最主流的芯片封装类型。

相比于DIP封装，SMD封装的芯片体积更小，引脚直接焊接在电路板表面。

SMD封装分为多种规格，如SOT、SOIC、QFN等。

由于外形小巧、高密度等特点，SMD封装广泛应用于电子产品中。

3. BGA（Ball Grid Array）球网格阵列封装BGA封装是一种表面贴装封装，其特点是芯片底部焊有一片金属球网格阵列，用于与电路板连接。

BGA封装具有较高的密度和可靠性，可以对散热进行有效管理，适用于高性能和高功率的芯片，如处理器、图形芯片等。

4. LGA（Land Grid Array）焊盘阵列封装LGA封装与BGA封装类似，也是一种焊接在电路板表面的封装。

不同之处在于LGA封装的焊盘是直接焊接在芯片底部，而不是BGA封装的金属球。

LGA封装适用于需要高可靠性连接的高功率芯片。

5. QFP（Quad Flat Package）方形平面封装QFP封装采用四边等距排列的封装形式，引脚直接焊接在电路板表面。

QFP封装具有较高的引脚数量，适用于一些需要较多输入输出引脚的芯片，如微控制器、DSP等。

6. CSP（Chip Scale Package）芯片尺寸封装CSP封装是一种将芯片封装成与芯片尺寸相当的封装类型。

CSP封装具有体积小、引脚数量少的特点，并且可以实现高度集成，适用于一些小型及低功耗设备。

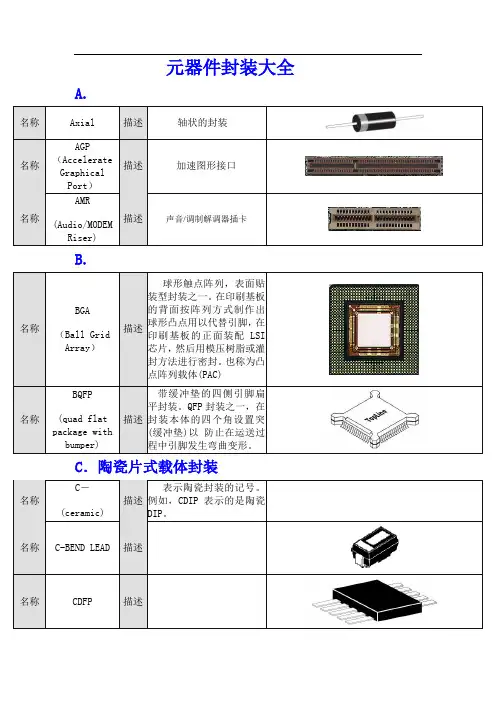

元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。

在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。

名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。

带有窗口的Cerquad用于封装EPROM 电路。

散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。

带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。

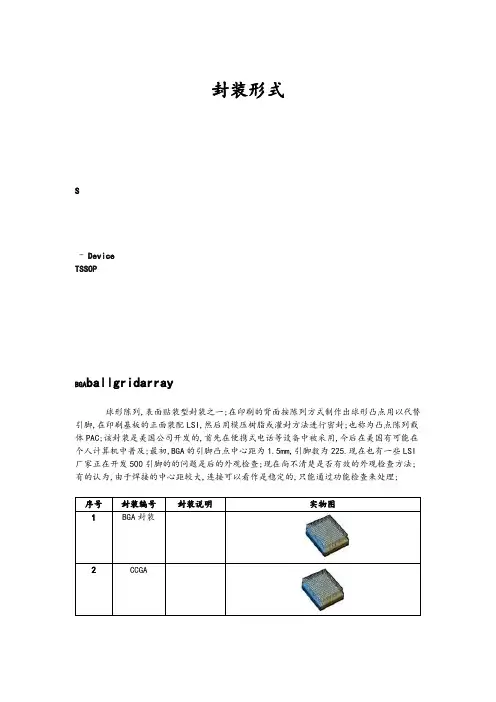

封装形式S- DeviceTSSOPBGA ballgridarray球形陈列,表面贴装型封装之一;在印刷的背面按陈列方式制作出球形凸点用以代替引脚,在印刷基板的正面装配LSI,然后用模压树脂或灌封方法进行密封;也称为凸点陈列载体PAC;该封装是美国公司开发的,首先在便携式电话等设备中被采用,今后在美国有可能在个人计算机中普及;最初,BGA的引脚凸点中心距为1.5mm,引脚数为225.现在也有一些LSI 厂家正在开发500引脚的的问题是后的外观检查;现在尚不清楚是否有效的外观检查方法;有的认为,由于焊接的中心距较大,连接可以看作是稳定的,只能通过功能检查来处理;序号封装编号封装说明实物图1 BGA封装2 CCGA3 CPGA Cerc PinGrid4 PBGA 1.5mm pitch5 SBGA ThermallyEnhanced6 WLP-CSP Chip ScaleDIPdun-line双列直插式封装;插装型封装之一,引脚从封装两侧引出,封装材料有塑料和陶瓷两种;DIP是最普及的插装型封装,应用范围包括标准,存贮器LSI,微机电路等;引脚中心距2.54mm,引脚数从6到64.封装宽度通常为15.2mm.有的把宽度为7.52mm和10.16mm的封装分别称为skinnyDIP和slimDIP窄体型DIP;但多数情况下并不加区分,只简单地统称为DIP.另外,用低熔点玻璃密封的陶瓷DIP也称为cerdip;序号封装编号封装说明实物图1 DIP14M3 双列直插2 DIP16M3 双列直插3 DIP18M3 双列直插4 DIP20M3 双列直插5 DIP24M3 双列直插6 DIP24M67 DIP28M3 双列直插8 DIP28M69 DIP2M 直插10 DIP32M6 双列直插11 DIP40M612 DIP48M6 双列直插13 DIP8 双列直插14 DIP8M 双列直插HSOPH-withheatsink表示带散热器的标记;例如,HSOP表示带散热器的SOP;序号封装编号封装说明实物图1 HSOP202 HSOP243 HSOP284 HSOP36MSOP Miniature small outline packageMSOP是一种电子器件的封装模式,一般称作"小外形封装",就是两侧具有翼形或J形短引线的一种表面组装元器件的封装形式;MSOP封装尺寸是33mm;序号封装编号封装说明实物图12PLCCC为特殊引脚芯片封装,它是贴片封装的一种,这种封装的引脚在芯片底部向内弯曲,因此在芯片的俯视图中是看不见芯片引脚的;这种芯片的焊接采用回流焊工艺,需要专用的,在调试时要取下芯片也很麻烦,现在已经很少用了;PLCCPlastic Leaded Chip Carrier,带引线的塑料芯片载体;表面贴装型封装之一,外形呈正方形,32脚封装,引脚从封装的四个侧面引出,呈丁字形,是塑料制品,外形尺寸比DIP封装小得多;PLCC封装适合用SMT表面安装技术在PCB上安装布线,具有外形尺寸小、可靠性高的优点;序号封装编号封装说明实物图1 PLCC202 PLCC283 PLCC324 PLCC445 PLCC84QFNQFNQuad Flat No-lead ,方形扁平无引脚封装是一种焊盘尺寸小、体积小、以塑料作为密封材料的新兴的表面贴装封装技术;由于底部中央大暴露的焊盘被焊接到PCB的散热焊盘上,使得QFN具有极佳的电和热性能;序号封装编号封装说明实物图1 QFN162 QFN243 QFN324 QFN40QFP这种技术的中文含义叫方型扁平式封装技术Plaic Quad Flat Package,该技术实现的CPU芯片引脚之间距离很小,管脚很细,一般大规模或超大规模采用这种封装形式,其引脚数一般都在100以上;该技术封装时操作方便,可靠性高；而且其封装外形尺寸较小,寄生参数减小,适合高频应用；该技术主要适合用表面安装技术在PCB上安装布线;序号封装编号封装说明实物图1 LQFP1002 LQFP323 LQFP484 LQFP645 LQFP806 QFP1287 QFP448 QFP529 QFP64QSOP序号封装编号封装说明实物图1 QSO162 QSO243 QSO204 QSO28SDIP收缩型DIP.插装型封装之一,形状与DIP相同,但引脚中心距1.778mm小于DIP2.54mm,因而得此称呼;引脚数从14到90.也有称为SH-DIP的;材料有陶瓷和塑料两种;实物图序号封装编号封装说明1 P24M32 SDIP28M33 SDIP30M34 SDIP42M35 SDIP52M36 SDIP56M37 SDIP64M3SIPSIP In a Package系统级封装是将多种功能芯片,包括、等功能芯片集成在一个封装内,从而实现一个基本完整的功能;与SOCSysm a Chip相对应;不同的是系统级封装是采用不同芯片进行并排或叠加的封装方式,而SOC则是高度集成的芯片产品;序号封装编号封装说明实物图1 SIP82 SIP9SOD序号封装编号封装说明实物图1 SOD1062 SOD1103 SOD1235 SOD276 SOD3237 SOD5238 SOD579 SOD6410 SOD72311 SOD923SOJ序号封装编号封装说明实物图1 SOJL282 SOLJ184 SOLJ245 SOLJ266 SOLJ327 SOLJ328 SOLJ409 SOLJ44SOP序号封装编号封装说明实物图1 SOP14 间距2 SOP16 引脚间距3 SOP18 引脚间距4 SOP20 引脚间距5 SOP28 引脚间距6 SOP32 引脚间距SOT序号封装编号封装说明实物图1 D2PAK2 D2PAK53 D2PAK74 D3PAK5 DPAK6 SOT1437 SOT2238 SOT239 SOT2510 SOT2611 SOT34312 SOT52313 SOT53314 SOT89SSOPSSOPShrink Small-Outline 窄间距小外型塑封;序号封装编号封装说明实物图1 SSOP20GullWingFine-Pitch2 SSOP243 SSOP344 SSOP365 SSOP446 SSOP487 SSOP568 SSOP-EIAJ-16L9 SSOP-EIAJ-20L10 SSOP-EIAJ-24L11 SSOP-EIAJ-28L12 SSOP-EIAJ-40LTO - Device序号封装编号封装说明实物图1 D2PAK2 TO-1003 TO-1264 TO-1275 TO-186 TO-2027 TO-2148 TO-21510 TO-22011 TO-236AB12 TO-24313 TO-24714 TO-25315 TO-25716 TO-26117 TO-263-218 TO-263-319 TO-263-521 TO-26422 TO-26823 TO-27624 TO-325 TO-3926 TO-527 TO-5228 TO-6629 TO-7230 TO-7532 TO-833 TO-834 TO-8435 TO-8736 TO-8837 TO-89TQFP序号封装编号封装说明实物图1 TQFP-1002 TQFP-1283 TQFP-1445 TQFP-446 TQFP-487 TQFP-648 TQFP-809 TQFP-EXP-PAD-10010 TQFP-EXP-PAD-64TSSOP ,薄小外形封装序号封装编号封装说明实物图1 TSSOP14薄小外形封装2 TSSOP16薄小外形封装3 TSSOP20薄小外形封装4 TSSOP24薄小外形封装5 TSSOP24薄小外形封装6 TSSOP48薄小外形封装7 TSSOP56薄小外形封装8 TSSOP8薄小外形封装9 TSSOP-EXP-PAD-20L 薄小外形封装10 TSSOP-EXP-PAD-28L 薄小外形封装11 TSSOP-TSOP-II 薄小外形封装。

70种电子元器件、芯片封装类型2015-12-09国际电子商情芯片的世界封装类型太多了，这里总结了70多种常见的芯片封装。

希望能让你对封装有一个大概的了解。

1、BGA(ball grid array)球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体(PAC)。

引脚可超过200，是多引脚LSI 用的一种封装。

封装本体也可做得比QFP(四侧引脚扁平封装)小。

例如，引脚中心距为1.5mm 的360 引脚 BGA 仅为31mm 见方；而引脚中心距为0.5mm 的304 引脚QFP 为40mm 见方。

而且BGA 不用担心QFP 那样的引脚变形问题。

该封装是美国Motorola 公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA 的引脚(凸点)中心距为 1.5mm，引脚数为225。

现在也有一些LSI 厂家正在开发500 引脚的BGA。

BGA 的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

美国Motorola 公司把用模压树脂密封的封装称为OMPAC，而把灌封方法密封的封装称为 GPAC(见OMPAC 和GPAC)。

2、BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP 封装之一，在封装本体的四个角设置突起(缓冲垫) 以防止在运送过程中引脚发生弯曲变形。

美国半导体厂家主要在微处理器和ASIC 等电路中采用此封装。

引脚中心距0.635mm，引脚数从84 到196 左右(见QFP)。

3、碰焊PGA(butt joint pin grid array)表面贴装型PGA 的别称(见表面贴装型PGA)。

4、C－(ceramic)表示陶瓷封装的记号。

芯片封装大全集锦芯片封装是将芯片器件连接到封装材料上，以保护芯片免受外界环境影响，提供电气连接和机械支撑，并为芯片的使用和应用提供便利性。

在电子产品中，不同的芯片封装有不同的形式和尺寸，每种封装都有其独特的特点和适用范围。

下面是一些常见的芯片封装类型：1. DIP（Dual Inline Package）DIP是芯片封装中最经典的形式之一，它采用两行引脚，并通过直插式连接到电路板上。

DIP封装适用于大多数通过针脚连接的芯片，如逻辑门、操作放大器等。

2. QFP（Quad Flat Package）QFP是一种方形封装，拥有四个侧面的引脚。

它比DIP封装更小，更适合于集成电路密集的应用，如微处理器、数字信号处理器等。

3. BGA（Ball Grid Array）BGA封装是一种引脚连接在芯片的底部，并通过焊球连接到电路板上的封装。

它通常用于高性能芯片，如图形处理器、处理器等。

BGA封装具有较高的密度和可靠性，但更难于维修和更昂贵。

4. LGA（Land Grid Array）LGA封装与BGA封装类似，但焊球是连接在电路板上，而不是芯片的底部。

LGA封装适用于需要更高密度连接和更好热散热的设备，如服务器、工作站等。

5. CSP（Chip Scale Package）CSP封装是一种具有与芯片尺寸相近的封装，芯片上的引脚直接暴露在封装的底部。

CSP封装适用于需要尺寸紧凑和高密度连接的应用，如智能手机、平板电脑等。

6. COB（Chip on Board）COB封装是将芯片直接倒装直接粘贴到电路板上，并用金线连接。

COB封装具有尺寸紧凑和高密度连接的优点，适用于小型电子产品，如手表、MP3播放器等。

7. SOP（Small Outline Package）SOP封装是一种小型、轻便的封装，引脚分布在两个侧面，适用于IC芯片等应用。

8. QFN（Quad Flat No Leads）QFN封装类似于QFP封装，但没有引脚，而是通过金属垫连接到电路板上。

封装形式BGADIPHSOPMSOPPLCCQFNQFPQSOPS DIPSIPSODSOJSOPSotSSOPTO - DeviceTSSOPTQFPBGA（ballgridarray）球形触点陈列，表面贴装型封装之一。

在印刷基板的背面按陈列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点陈列载体（PAC）。

该封装是美国Motorola公司开发的，首先在便携式电话等设备中被采用，今后在美国有可能在个人计算机中普及。

最初，BGA的引脚（凸点）中心距为1.5mm,引脚数为225.现在也有一些LSI厂家正在开发500引脚的BGA.BGA的问题是回流焊后的外观检查。

现在尚不清楚是否有效的外观检查方法。

有的认为，由于焊接的中心距较大，连接可以看作是稳定的，只能通过功能检查来处理。

序号封装编号封装说明实物图1 BGA封装内存2 CCGA3 CPGA CerAMIc PinGrid4 PBGA 1.5mm pitch5 SBGA ThermallyEnhanced6 WLP-CSP Chip ScalePackageDIP（du ALI n-line package）返回双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP是最普及的插装型封装，应用范围包括标准逻辑IC,存贮器LSI,微机电路等。

引脚中心距2.54mm,引脚数从6到64.封装宽度通常为15.2mm.有的把宽度为7.52mm和10.16mm的封装分别称为skinnyDIP和slimDIP（窄体型DIP）。

但多数情况下并不加区分，只简单地统称为DIP.另外，用低熔点玻璃密封的陶瓷DIP也称为cerdip。

序号封装编号封装说明实物图1 DIP14M3 双列直插2 DIP16M3 双列直插3 DIP18M3 双列直插4 DIP20M3 双列直插5 DIP24M3 双列直插6 DIP24M67 DIP28M3 双列直插8 DIP28M69 DIP2M 直插10 DIP32M6 双列直插11 DIP40M612 DIP48M6 双列直插13 DIP8 双列直插14 DIP8M 双列直插HSOP 返回H-（withheatsink）表示带散热器的标记。

芯片封装类型图解本文介绍了常见的集成电路封装形式，包括BGA、CPGA、FBGA、JLCC、LDCC、LQFP100L、PCDIP、PLCC、PPGA、PQFP、TQFP100L、TSBGA217L、TSOP、CSP、SIP、ZIP、S-DIP、SK-DIP、PGA、SOP、MSP和QFP等。

SIP是单列直插式封装，引脚在芯片单侧排列，与DIP基本相同。

ZIP是Z型引脚直插式封装，引脚比SIP粗短些，节距等特征也与DIP基本相同。

S-DIP是收缩双列直插式封装，引脚在芯片两侧排列，引脚节距为1.778mm，芯片集成度高于DIP。

SK-DIP是窄型双列直插式封装，除了芯片的宽度是DIP的1/2以外，其它特征与DIP相同。

PGA是针栅阵列插入式封装，封装底面垂直阵列布置引脚插脚，插脚节距为2.54mm或1.27mm，插脚数可多达数百脚，用于高速的且大规模和超大规模集成电路。

SOP是小外型封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，字母L状，引脚节距为1.27mm。

MSP是微方型封装，表面贴装型封装的一种，又叫QFI等，引脚端子从封装的四个侧面引出，呈I字形向下方延伸，没有向外突出的部分，实装占用面积小，引脚节距为1.27mm。

QFP是四方扁平封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，呈L字形，引脚节距为1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm，引脚可达300脚以上。

SVP是一种表面安装型垂直封装，其引脚端子从封装的一个侧面引出，中间部位弯成直角并与PCB键合，适用于垂直安装，实装占有面积很小。

其引脚节距为0.65mm和0.5mm。

LCCC是一种无引线陶瓷封装载体，其四个侧面都设有电极焊盘而无引脚，适用于高速、高频集成电路封装。

PLCC是一种无引线塑料封装载体，适用于高速、高频集成电路封装，是一种塑料封装的LCC。

SOJ是一种小外形J引脚封装，其引脚端子从封装的两个侧面引出，呈J字形，引脚节距为1.27mm。

常见芯片封装的类型介绍芯片封装是指将芯片与外部环境隔离，保护芯片并为其提供连接电路的过程。

它把芯片放在一个封装材料中，通常是塑料或陶瓷，并通过引脚或接口与其他电子元件或系统连接。

根据封装形式的不同，常见的芯片封装类型可以分为以下几类。

1. DIP封装（Dual In-line Package）DIP封装是最早也是最常见的芯片封装类型之一、DIP芯片封装的引脚排列成双排直线，并通过插座与电路板连接。

DIP封装适用于许多低功耗和小尺寸的集成电路，如运算放大器、逻辑门、存储器等。

2. QFP封装（Quad Flat Package）QFP封装在DIP的基础上进行了改进和创新，使得芯片引脚的数量更多，且致密度更高。

QFP封装的引脚排列成四个直角，并且可以铺贴在电路板的表面上。

QFP封装常用于高密度的集成电路，如微处理器、存储器和信号处理器等。

3. BGA封装（Ball Grid Array）BGA封装是一种先进的封装技术，尤其适用于高密度、高速度和高功率的集成电路。

BGA芯片封装将芯片引脚替换为在芯片底部的焊球，通过这些焊球与电路板上的焊盘相连接。

BGA封装具有良好的散热性能和良好的电气特性，因此广泛应用于微处理器、图形芯片和FPGA等。

4. CSP封装（Chip Scale Package）CSP封装是一种尺寸与芯片尺寸相近或稍大，并适合高密度集成电路的封装形式。

CSP封装通常比BGA封装更小，可以实现极高的引脚密度，从而提高系统的可靠性和性能。

CSP封装常用于移动设备、智能卡、传感器等领域。

5. SOP封装（Small Outline Package）SOP封装是一种小型、表面安装的封装形式，非常适用于密度较低的电子元件。

SOP封装通常有两个版本：SOP和SSOP。

SOP封装引脚间距较大，而SSOP封装的引脚间距更小，更适合于有限的PCB空间和高密度的应用场景。

SOP封装广泛用于晶体管、逻辑门和模拟转换器等。

芯片封装种类汇总芯片封装是将芯片电路和相关元器件封装在一起，保护芯片电路，提供连接和传导功能的一项技术。

随着芯片集成度的不断提高，芯片封装形式也在不断演化。

下面将介绍一些常见的芯片封装种类。

1. DIP封装（Dual In-line Package）：DIP封装是最早的一种芯片封装形式之一，它拥有一排的插针，可直接插入插槽或插座中。

DIP封装广泛应用于电子设备中，如存储器、逻辑芯片等。

2. QFP封装（Quad Flat Package）：QFP封装是一种表面贴装封装形式，它拥有四个侧面平行的引脚排列，可通过焊接连接到电路板上。

QFP封装具有体积小、引脚密度高、适用于多脚芯片等特点，广泛应用于微控制器、DSP等领域。

3. BGA封装（Ball Grid Array）：BGA封装是一种球阵列封装形式，其引脚以球形排列在芯片底部，并通过焊球连接到电路板上，提供更高的引脚密度和更好的散热性能。

BGA封装广泛应用于大规模集成芯片、处理器等高性能芯片。

4. CSP封装（Chip Scale Package）：CSP封装是一种芯片尺寸接近芯片实际尺寸的封装形式。

CSP封装通常不需要额外的支撑结构，更加紧凑，体积更小。

CSP封装广泛应用于移动设备、智能卡等领域。

5. PLCC封装（Plastic Leaded Chip Carrier）：PLCC封装是一种带引脚的封装形式，引脚排列在四个侧面上，并通过焊接连接到电路板上。

PLCC封装广泛应用于存储器、通信芯片等领域。

6. LGA封装（Land Grid Array）：LGA封装是一种引脚排列在芯片底部的封装形式，通过焊接连接到电路板上。

LGA封装可以实现高密度布线，具有较好的电热性能和高频特性。

LGA封装广泛应用于处理器、显示芯片等高性能领域。

7. PGA封装（Pin Grid Array）：PGA封装是一种引脚排列在芯片底部的封装形式，引脚通过插孔连接到电路板上。

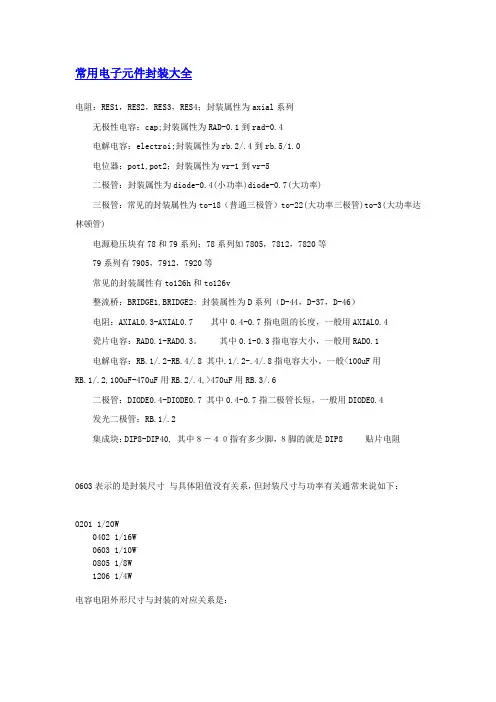

常用电子元件封装大全电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。
