元器件封装大全：图解文字详述

LQFP BQFP PQFPSC-70SOJSSOPSOP TQFP常见集成电路（IC）芯片的封装SIP(Single In-line Package)PGA(Pin Grid Array Package)PLCC(Plastic leaded Chip Carrier).CSP (Chip Scale Package)DIP,SIP,SOP,TO,SOT元件封裝形式(图)各元器件封装形式图解, 不知道有没有人发过. 暂且放上!CDIP-----Ceramic Dual In-Line PackageCLCC-----Ceramic Leaded Chip CarrierCQFP-----Ceramic Quad Flat PackDIP-----Dual In-Line PackageLQFP-----Low-Profile Quad Flat PackMAPBGA------Mold Array Process Ball Grid ArrayPBGA-----Plastic Ball Grid ArrayPLCC-----Plastic Leaded Chip CarrierPQFP-----Plastic Quad Flat PackQFP-----Quad Flat PackSDIP-----Shrink Dual In-Line PackageSOIC-----Small Outline Integrated PackageSSOP-----Shrink Small Outline PackageDIP-----Dual In-Line Package-----双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装材料有塑料和陶瓷两种。

DIP是最普及的插装型封装，应用范围包括标准逻辑IC，存贮器LSI，微机电路等。

PLCC-----Plastic Leaded Chip Carrier-----PLCC封装方式，外形呈正方形，32脚封装，四周都有管脚，外形尺寸比DIP封装小得多。

元器件封装大全A.名称Axial 描述轴状的封装名称AGP（AccelerateGraphicalPort）描述加速图形接口名称AMR(Audio/MODEMRiser)描述声音/调制解调器插卡B.名称BGA（Ball GridArray）描述球形触点阵列，表面贴装型封装之一。

在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点阵列载体(PAC)名称BQFP(quad flatpackage withbumper)描述带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

C．陶瓷片式载体封装名称C－(ceramic) 描述表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

名称C-BEND LEAD 描述名称CDFP 描述名称Cerdip 描述用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。

名称CERAMIC CASE 描述名称CERQUAD(Ceramic QuadFlat Pack)描述表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI电路。

带有窗口的Cerquad用于封装EPROM 电路。

散热性比塑料QFP 好，在自然空冷条件下可容许 1.5～2W的功率名称CFP127 描述名称CGA(Column Grid Array)描述圆柱栅格阵列，又称柱栅阵列封装名称CCGA(Ceramic Column GridArray)描述陶瓷圆柱栅格阵列名称CNR 描述CNR是继AMR之后作为INTEL的标准扩展接口名称CLCC 描述带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。

带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。

PCB中常见的元器件封装大全一、常用元器件：1.元件封装电阻 AXIAL2.无极性电容 RAD3.电解电容 RB-4.电位器 VR5.二极管 DIODE6.三极管 TO7.电源稳压块78和79系列 TO－126H和TO-126V8.场效应管和三极管一样9.整流桥 D－44 D－37 D－4610.单排多针插座 CON SIP11.双列直插元件 DIP12.晶振 XTAL1电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率）diode-0.7(大功率）三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管）to-3(大功率达林顿管）电源稳压块有78和79系列；78系列如7805，7812，7820等;79系列有7905，7912，7920等.常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

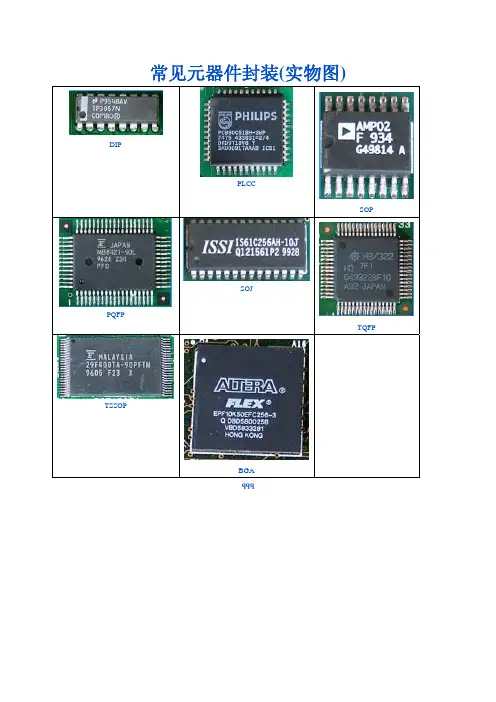

常见元器件封装(实物图)qqqDIPPLCCSOPPQFPSOJTQFPTSSOPBGA芯片封装技术知多少前言我们经常听说某某芯片采用什么什么的封装方式，在我们的电脑中，存在着各种各样不同处理芯片，那么，它们又是是采用何种封装形式呢？并且这些封装形式又有什么样的技术特点以及优越性呢？那么就请看看下面的这篇文章，将为你介绍个中芯片封装形式的特点和优点。

一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。

采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点：1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。

2.芯片面积与封装面积之间的比值较大，故体积也较大。

Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。

二、PQFP塑料方型扁平式封装和PFP塑料扁平组件式封装PQFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。

用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。

采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。

将芯片各脚对准相应的焊点，即可实现与主板的焊接。

用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。

PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。

唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。

PSDIP PLCC DIP DIP-TAB LCC LDCC LQFP LQFP FTO220HSOP28ITO220ITO3P PDIP BQFP PQFP PQFPQFP SC-70SDIP SIP SO SOD323SOJ SOJ SOT143 SOT223SOT223SOT23 SOT343SOT SOT SOT523SOT89SSOP SSOP STO-220 TO18TO220TO247TO252 TO264TO3TO52TO71 TO78TO8TO92TO93PCDIP JLCC TO72STO-220TO99AX14TO263SOT89SOT23SOP SNAPTK FGIPTQFP TSOP TSSOP ZIP常见集成电路（IC）芯片的封装金属圆形封装最初的芯片封装形式。

引脚数8--12。

散热好，价格高，屏蔽性能良好，主要用于高档产品。

PZIP(Plastic Zigzag In-line Package)塑料ZIP型封装引脚数3 --16。

散热性能好，多用于大功率器件。

SIP(Single In-line Package)单列直插式封装引脚中心距通常为2.54mm，引脚数2 --23，多数为定制产品。

造价低且安装便宜，广泛用于民品。

DIP(DualIn－line Package)双列直插式封装绝大多数中小规模 IC均采用这种封装形式，其引脚数一般不超过100个。

适合在PCB板上插孔焊接，操作方便。

塑封DIP应用最广泛。

SOP(Small Out-Line Package) 双列表面安装式封装引脚有J形和L形两种形式，中心距一般分1.27mm和0.8mm两种，引脚数8--32。

体积小，是最普及的表面贴片封装。

BGA(Ball Grid Array Package)球栅阵列封装表面贴装型封装之一，其底面按阵列方式制作出球形凸点用以代替引脚。

适应频率超过100MHz ，I/O 引脚数大于208 Pin 。

芯片封装类型图解本文介绍了常见的集成电路封装形式，包括BGA、CPGA、FBGA、JLCC、LDCC、LQFP100L、PCDIP、PLCC、PPGA、PQFP、TQFP100L、TSBGA217L、TSOP、CSP、SIP、ZIP、S-DIP、SK-DIP、PGA、SOP、MSP和QFP等。

SIP是单列直插式封装，引脚在芯片单侧排列，与DIP基本相同。

ZIP是Z型引脚直插式封装，引脚比SIP粗短些，节距等特征也与DIP基本相同。

S-DIP是收缩双列直插式封装，引脚在芯片两侧排列，引脚节距为1.778mm，芯片集成度高于DIP。

SK-DIP是窄型双列直插式封装，除了芯片的宽度是DIP的1/2以外，其它特征与DIP相同。

PGA是针栅阵列插入式封装，封装底面垂直阵列布置引脚插脚，插脚节距为2.54mm或1.27mm，插脚数可多达数百脚，用于高速的且大规模和超大规模集成电路。

SOP是小外型封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，字母L状，引脚节距为1.27mm。

MSP是微方型封装，表面贴装型封装的一种，又叫QFI等，引脚端子从封装的四个侧面引出，呈I字形向下方延伸，没有向外突出的部分，实装占用面积小，引脚节距为1.27mm。

QFP是四方扁平封装，表面贴装型封装的一种，引脚端子从封装的两个侧面引出，呈L字形，引脚节距为1.0mm、0.8mm、0.65mm、0.5mm、0.4mm、0.3mm，引脚可达300脚以上。

SVP是一种表面安装型垂直封装，其引脚端子从封装的一个侧面引出，中间部位弯成直角并与PCB键合，适用于垂直安装，实装占有面积很小。

其引脚节距为0.65mm和0.5mm。

LCCC是一种无引线陶瓷封装载体，其四个侧面都设有电极焊盘而无引脚，适用于高速、高频集成电路封装。

PLCC是一种无引线塑料封装载体，适用于高速、高频集成电路封装，是一种塑料封装的LCC。

SOJ是一种小外形J引脚封装，其引脚端子从封装的两个侧面引出，呈J字形，引脚节距为1.27mm。

电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中，为了将元器件固定、安装于电路板，而绘制的与元器件管脚相对应的焊盘、元件外形等。

由于它的主要作用是将元件固定、焊接在电路板上，因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求，元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系，如图6.8所示，否则直接关系到制作电路板的成败和质量。

小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形，以便于元件安装和检测，与此对应集成块表面的第一脚位置有小点标志。

由图6.8可知，元件封装一般由二部分组成：焊盘和外形轮廓，其中最关键的组成部分是和元件管脚一一对应的焊盘，它的形状和参数如图6.9所示。

焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上，因此它的各参数直接关系到焊点的质量和电路板的可靠性，一般包含如下参数：焊盘长度（X-Size）、焊盘宽度（Y-Size）、孔径（Hole Size）、序号（Designator）、形状（Shape）等。

在PCB编辑器中双击焊盘，即可打开焊盘属性对话框，可以修改或设置焊盘各属性。

在元件封装中，除了焊盘本身的参数至关重要外，焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致，否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题，元件封装的合理选择非常重要。

图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓，相对于焊盘而言，它的参数要求没有焊盘参数那么严格，一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图，它一般在顶层丝印层（Top Overlayer）绘制，默认颜色为黄色。

外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性，从而便于元件的整体布局，同时还便于元件的安装。

在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中，存放着大量的PCB元件封装库，在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装，熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提，而合适的选择元件封装是成功制作电路板的第一步。

芯片封装大全集锦详细介绍一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。

采用DI P封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点：1.适合在PCB (印刷电路板)上穿孔焊接，操作方便。

2.芯片面积与封装面积之间的比值较大，故体积也较大。

Intel系列CPU中8088就采用这种封装形式，缓存(Cache )和早期的内存芯片也是这种封装形式。

二、QFP塑料方型扁平式封装和PFP塑料扁平组件式封装QFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。

用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。

采用S MD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。

将芯片各脚对准相应的焊点，即可实现与主板的焊接。

用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。

PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。

唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。

QFP/PFP封装具有以下特点：1.适用于SMD表面安装技术在P CB电路板上安装布线。

2.适合高频使用。

3.操作方便，可靠性高。

4.芯片面积与封装面积之间的比值较小。

Intel系列CPU中80286 、80386和某些486主板采用这种封装形式。

三、PGA插针网格阵列封装PGA(Pin Grid Array Package)芯片封装形式在芯片的内外有多个方阵形的插针，每个方阵形插针沿芯片的四周间隔一定距离排列。

常用元器件封装大全一、元器件封装的类型Components元器件封装按照安装的方式不同可以分成两大类。

(1) 直插式元器件封装。

直插式元器件封装的焊盘一般贯穿整个电路板，从顶层穿下，在底层进行元器件的引脚焊接，如图所示。

典型的直插式元器件及元器件封装如图所示：(2) 表贴式元器件封装。

表贴式的元器件，指的是其焊盘只附着在电路板的顶层或底层，元器件的焊接是在装配元器件的工作层面上进行的，如图所示。

典型的表贴式元器件及元器件封装如图所示：在PCB元器件库中，表贴式的元器件封装的引脚一般为红色，表示处在电路板的顶层(Top Layer)二、常用元器件的原理图符号和元器件封装Components在设计PCB的过程中，有些元器件是设计者经常用到的，比如电阻、电容以及三端稳压源等。

在Protel 99 SE中，同一种元器件虽然相同电气特性，但是由于应用的场合不同而导致元器件的封装存在一些差异。

前面的章节中已经讲过，电阻由于其负载功率和运用场合不同而导致其元器件的封装也多种多样，这种情况对于电容来说也同样存在。

因此，本节主要向读者介绍常用元器件的原理图符号和与之相对应的元器件封装，同时尽量给出一些元器件的实物图，使读者能够更快地了解并掌握这些常用元器件的原理图符号和元器件封装。

2.1电阻电阻器通常简称为电阻，它是一种应用十分广泛的电子元器件，其英文名字为“Resistor”，缩写为“Res”。

电阻的种类繁多，通常分为固定电阻、可变电阻和特种电阻3大类。

固定电阻可按电阻的材料、结构形状及用途等进行多种分类。

电阻的种类虽多，但常用的电阻类型主要为RT型碳膜电阻、RJ型金属膜电阻、RX型线绕电阻和片状电阻等。

固定电阻的原理图符号的常用名称是“RES1”和“RES2”，如图F1-5（a）所示。

常用的引脚封装形式为AXIAL系列，包括AXIAL-0.3、AXIAL-0.4、AXIAL-0.5、AXIAL-0.6、AXIAL-0.7、AXIAL-0.8、AXIAL-0.9和AXIAL-1.0等封装形式，其后缀数字代表两个焊盘的间距，单位为“英寸”，如图F1-5（b）所示。

集成电路封装形式介绍(图解）BGA BGFP132CLCCCPGA DIP EBGA 680L FBGA FDIP FQFP 100L JLCC BGA160L LCCLDCC LGA LQFP LQFP100L Metal Qual100L PBGA217L PCDIP PLCC PPGAPQFP QFP SBA 192L TQFP100L TSBGA217L TSOPCSPSIP: 单列直插式封装.该类型的引脚在芯片单侧排列 ,引脚节距等特征与 DIP 基本相同封装 .该类型的引脚也在芯片单侧排列 ,只是引脚比 SIP 粗短些 , 节距等特征也与.ZIP:Z 型引脚直插式DIP 基本相同 .S-DIP: 收缩双列直插式封装.该类型的引脚在芯片两侧排列,引脚节距为 1.778mm, 芯片集成度高于DIP.SK-DIP: 窄型双列直插式封装.除了芯片的宽度是DIP 的 1/2 以外 ,其它特征与DIP 相同 .PGA: 针栅阵列插入式封装 .封装底面垂直阵列布置引脚插脚, 如同针栅 . 插脚节距为 2.54mm 或 1.27mm, 插脚数可多达数百脚用于高速的且大规模和超大规模集成电路..SOP: 小外型封装 . 表面贴装型封装的一种,引脚端子从封装的两个侧面引出, 字母 L 状.引脚节距为1.27mm.MSP:微方型封装. 表面贴装型封装的一种,又叫 QFI 等,引脚端子从封装的四个侧面引出伸,没有向外突出的部分,实装占用面积小,引脚节距为 1.27mm.,呈 I 字形向下方延QFP: 四方扁平封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 L 字形 ,引脚节距为1.0mm,0.8mm,0.65mm,0.5mm,0.4mm,0.3mm,引脚可达300 脚以上 .SVP: 表面安装型垂直封装. 表面贴装型封装的一种,引脚端子从封装的一个侧面引出,引脚在中间部位弯成直角,弯曲引脚的端部与PCB 键合 ,为垂直安装的封装. 实装占有面积很小.引脚节距为0.65mm,0.5mm.LCCC: 无引线陶瓷封装载体. 在陶瓷基板的四个侧面都设有电极焊盘而无引脚的表面贴装型封装.用于高速, 高频集成电路封装.PLCC: 无引线塑料封装载体.一种塑料封装的LCC. 也用于高速 ,高频集成电路封装.SOJ: 小外形 J 引脚封装 .表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈 J 字形 ,引脚节距为1.27mm.BGA:球栅阵列封装 .表面贴装型封装的一种,在 PCB 焊球的节距通常为 1.5mm,1.0mm,0.8mm,的背面布置二维阵列的球形端子,而不采用针脚引脚与 PGA 相比 ,不会出现针脚变形问题..CSP: 芯片级封装 .一种超小型表面贴装型封装,其引脚也是球形端子,节距为 0.8mm,0.65mm,0.5mm等.TCP: 带载封装.在形成布线的绝缘带上搭载裸芯片,并与布线相连接的封装.与其他表面贴装型封装相比芯片更薄 ,引脚节距更小 ,达 0.25mm, 而引脚数可达500 针以上 .,介绍：1 基本元件类型Basic Component Type盒形片状元件(电阻和电容 )Box Type Solder ComponentResistor and Capacitor小型晶体管三极管及二极管SOTSmall Outline TransistorTransistor and Diodeelf 类元件Melf type Component [Cylinder]Sop 元件Small outline package 小外形封装TSop 元件Thin Sop 薄形封装SOJ 元件Small Outline J-lead Package具有丁形引线的小外形封装QFP 元件Quad Flat Package 方形扁平封装PLCC 元件Plastic Leaded Chip Carrier塑料有引线芯片载体BGABall Grid Array球脚陈列封装球栅陈列封装CSPChip Size Package 芯片尺寸封装2 特殊元件类型Special Component Type钽电容( Tantalium Capacitor)铝电解电容(Aalminum Electrolytic Capacitor )可变电阻( Variable Resistor )针栅陈列封装BGABin Grid Array连接器ConnectorIC 卡连接器IC Card Connector附 BGA封装的种类APBGAPlastic BGA塑料BGABCBGACeramic BGA陶瓷BGACCCGACeramic Column Grid Array陶瓷柱栅陈列DTBGATape Automated BGA载带自动键合BGAEMBGA 微小 BGA注芯片的封装技术已经历了好几代的变迁从DIPQFPPGABGA到CSP再到MCM技术指标一代比一代先进包括芯片面积与封装面积之比越来越接近于 1 适用频率越来越高耐温性能越来越好引脚数增多引脚间距减少重量减少可靠性提高使用更加方便等(MCMMulti Chip Model多芯片组件)英汉缩语对照SMTSurface Mount Technology表面贴装技术SMDSurface Mounting Devices表面安装器件SMBSurface Mounting Printed Circuit Board表面安装印刷板DIP Dual-In-Line Package双列直插式组件THTThough Hole Mounting Technology插装技术PCB Printed Circuit Board印刷电路板SMC Surface Mounting Components表面安装零件PQFP Plastic Quad Flat Package 塑料方形扁平封装SOIC Small Scale Integrated Circuit小外形集成电路LSI Large Scale Integration大规模集成注意芯片封装图鉴封装大致经过了如下发展进程：结构方面： DIP 封装 (70 年代 )->SMT 工艺 (80 年代 LCCC/PLCC/SOP/QFP)->BGA封装(90 年代 )-> 面向未来的工艺 (CSP/MCM)材料方面：金属、陶瓷－>陶瓷、塑料－ >塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－ >表面组装－ >直接安装一． TO 晶体管外形封装TO（Transistor Out-line ）的中文意思是“晶体管外形”。

元器件封装类型：A.Axial轴状的封装（电阻的封装）AGP （Accelerate raphical Port）加速图形接口AMR(Audio/MODEM Riser) 声音/调制解调器插卡BBGA（Ball Grid Array）球形触点阵列，表面贴装型封装之一。

在印刷基板的背面按阵列方式制作出球形凸点用以代替引脚，在印刷基板的正面装配LSI 芯片，然后用模压树脂或灌封方法进行密封。

也称为凸点阵列载体(PAC)BQFP(quad flat package with bumper)带缓冲垫的四侧引脚扁平封装。

QFP封装之一，在封装本体的四个角设置突(缓冲垫)以防止在运送过程中引脚发生弯曲变形。

C 陶瓷片式载体封装C－(ceramic) 表示陶瓷封装的记号。

例如，CDIP 表示的是陶瓷DIP。

Cerdip 用玻璃密封的陶瓷双列直插式封装，用于ECL RAM，DSP(数字信号处理器)等电路。

带有玻璃窗口的Cerdip 用于紫外线擦除型EPROM 以及内部带有EPROM 的微机电路等。

CERQUAD(Ceramic Quad Flat Pack)表面贴装型封装之一，即用下密封的陶瓷QFP，用于封装DSP 等的逻辑LSI 电路。

带有窗口的Cerquad 用于封装EPROM 电路。

散热性比塑料QFP 好，在自然空冷条件下可容许1.5～2W 的功率CGA(Column Grid Array) 圆柱栅格阵列，又称柱栅阵列封装CCGA(Ceramic Column Grid Array) 陶瓷圆柱栅格阵列CNR是继AMR之后作为INTEL的标准扩展接口CLCC 带引脚的陶瓷芯片载体，引脚从封装的四个侧面引出，呈丁字形。

带有窗口的用于封装紫外线擦除型EPROM 以及带有EPROM 的微机电路等。

此封装也称为QFJ、QFJ－G COB(chip on board) 板上芯片封装，是裸芯片贴装技术之一，半导体芯片交接贴装在印刷线路板上，芯片与基板的电气连接用引线缝合方法实现，芯片与基板的电气连接用引线缝合方法实现，并用树脂覆盖以确保可靠性。

集成电路封装形式介绍(图解）BGA BGFP132CLCCCPGA DIP EBGA 680LFBGA FDIP FQFP 100LJLCC BGA160L LCCLDCC LGA LQFPLQFP100L Metal Qual100L PBGA217LPCDIP PLCC PPGAPQFP QFP SBA 192LTQFP100L TSBGA217L TSOPCSPSIP:单列直插式封装.该类型的引脚在芯片单侧排列,引脚节距等特征与DIP基本相同.ZIP:Z型引脚直插式封装.该类型的引脚也在芯片单侧排列,只是引脚比SIP粗短些,节距等特征也与DIP基本相同.S-DIP:收缩双列直插式封装.该类型的引脚在芯片两侧排列,引脚节距为1.778mm,芯片集成度高于DIP.SK-DIP:窄型双列直插式封装.除了芯片的宽度是DIP的1/2以外,其它特征与DIP相同.PGA:针栅阵列插入式封装.封装底面垂直阵列布置引脚插脚,如同针栅.插脚节距为2.54mm或1.27mm,插脚数可多达数百脚.用于高速的且大规模和超大规模集成电路.SOP:小外型封装.表面贴装型封装的一种,引脚端子从封装的两个侧面引出,字母L状.引脚节距为1.27mm.MSP:微方型封装.表面贴装型封装的一种,又叫QFI等,引脚端子从封装的四个侧面引出,呈I字形向下方延伸,没有向外突出的部分,实装占用面积小,引脚节距为1.27mm.QFP:四方扁平封装.表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈L字形,引脚节距为1.0mm,0.8mm,0.65mm,0.5mm,0.4mm,0.3mm,引脚可达300脚以上.SVP:表面安装型垂直封装.表面贴装型封装的一种,引脚端子从封装的一个侧面引出,引脚在中间部位弯成直角,弯曲引脚的端部与PCB键合,为垂直安装的封装.实装占有面积很小.引脚节距为0.65mm,0.5mm.LCCC:无引线陶瓷封装载体.在陶瓷基板的四个侧面都设有电极焊盘而无引脚的表面贴装型封装.用于高速,高频集成电路封装.PLCC:无引线塑料封装载体.一种塑料封装的LCC.也用于高速,高频集成电路封装.SOJ:小外形J引脚封装.表面贴装型封装的一种,引脚端子从封装的两个侧面引出,呈J字形,引脚节距为1.27mm.BGA:球栅阵列封装.表面贴装型封装的一种,在PCB的背面布置二维阵列的球形端子,而不采用针脚引脚.焊球的节距通常为1.5mm,1.0mm,0.8mm,与PGA相比,不会出现针脚变形问题.CSP:芯片级封装.一种超小型表面贴装型封装,其引脚也是球形端子,节距为0.8mm,0.65mm,0.5mm等.TCP:带载封装.在形成布线的绝缘带上搭载裸芯片,并与布线相连接的封装.与其他表面贴装型封装相比,芯片更薄,引脚节距更小,达0.25mm,而引脚数可达500针以上.介绍：1 基本元件类型Basic Component Type盒形片状元件 (电阻和电容)Box Type Solder ComponentResistor and Capacitor小型晶体管三极管及二极管SOTSmall Outline TransistorTransistor and Diodeelf类元件Melf type Component [Cylinder]Sop元件Small outline package小外形封装TSop元件Thin Sop薄形封装SOJ元件Small Outline J-lead Package 具有丁形引线的小外形封装QFP元件Quad Flat Package方形扁平封装PLCC元件Plastic Leaded Chip Carrier 塑料有引线芯片载体BGABall Grid Array 球脚陈列封装球栅陈列封装CSPChip Size Package芯片尺寸封装2特殊元件类型Special Component Type钽电容 ( Tantalium Capacitor)铝电解电容 (Aalminum Electrolytic Capacitor )可变电阻 ( Variable Resistor )针栅陈列封装BGABin Grid Array连接器 ConnectorIC卡连接器 IC Card Connector附BGA 封装的种类APBGAPlastic BGA塑料BGABCBGACeramic BGA陶瓷BGACCCGACeramic Column Grid Array陶瓷柱栅陈列DTBGATape Automated BGA载带自动键合BGAEMBGA微小BGA注芯片的封装技术已经历了好几代的变迁从DIPQFPPGABGA到CSP再到MCM技术指标一代比一代先进包括芯片面积与封装面积之比越来越接近于1适用频率越来越高耐温性能越来越好引脚数增多引脚间距减少重量减少可靠性提高使用更加方便等(MCMMulti Chip Model 多芯片组件)英汉缩语对照SMTSurface Mount Technology 表面贴装技术SMDSurface Mounting Devices 表面安装器件SMBSurface Mounting Printed Circuit Board 表面安装印刷板DIP Dual-In-Line Package 双列直插式组件THTThough Hole Mounting Technology插装技术PCB Printed Circuit Board 印刷电路板SMC Surface Mounting Components表面安装零件PQFP Plastic Quad Flat Package 塑料方形扁平封装SOIC Small Scale Integrated Circuit小外形集成电路LSI Large Scale Integration 大规模集成注意芯片封装图鉴封装大致经过了如下发展进程：结构方面：DIP封装(70年代)->SMT工艺(80年代 LCCC/PLCC/SOP/QFP)->BGA封装(90年代)->面向未来的工艺(CSP/MCM)材料方面：金属、陶瓷－>陶瓷、塑料－>塑料；引脚形状：长引线直插－>短引线或无引线贴装－>球状凸点；装配方式：通孔插装－>表面组装－>直接安装一．TO 晶体管外形封装TO（Transistor Out-line）的中文意思是“晶体管外形”。

PSDIP PLCC DIP DIP-TAB LCC LDCC LQFP LQFP FTO220HSOP28ITO220ITO3PPDIPBQFP PQFP PQFPQFP SC-70SDIP SIP SO SOD323SOJ SOJ SOT143 SOT223SOT223SOT23SOT343SOT SOT SOT523SOT89SSOP SSOP STO-220 TO18TO220TO247TO252 TO264TO3TO52TO71 TO78TO8TO92TO93PCDIP JLCC TO72STO-220TO99AX14TO263SOT89SOT23SOP SNAPTK FGIPTQFP TSOP TSSOP ZIP常见集成电路（IC）芯片的封装金属圆形封装 TO99最初的芯片封装形式。

引脚数8--12。

散热好，价格高，屏蔽性能良好，主要用于高档产品。

PZIP(Plastic Zigzag In-line Package)塑料ZIP型封装引脚数3 --16。

散热性能好，多用于大功率器件。

SIP(Single In-line Package)单列直插式封装引脚中心距通常为2.54mm，引脚数2 --23，多数为定制产品。

造价低且安装便宜，广泛用于民品。

DIP(DualIn－line Package)双列直插式封装绝大多数中小规模 IC均采用这种封装形式，其引脚数一般不超过100个。

适合在PCB板上插孔焊接，操作方便。

塑封DIP应用最广泛。

SOP(Small Out-Line Package) 双列表面安装式封装引脚有J形和L形两种形式，中心距一般分1.27mm和0.8mm两种，引脚数8--32。

体积小，是最普及的表面贴片封装。

BGA(Ball Grid Array Package)球栅阵列封装表面贴装型封装之一，其底面按阵列方式制作出球形凸点用以代替引脚。

适应频率超过100MHz ，I/O 引脚数大于208 Pin 。

电子元器件封装简介及图解部分元件参考封装元件封装是指在PCB编辑器中，为了将元器件固定、安装于电路板，而绘制的与元器件管脚相对应的焊盘、元件外形等。

由于它的主要作用是将元件固定、焊接在电路板上，因此它对焊盘大小、焊盘间距、焊盘孔大小、焊盘序号等参数有非常严格的要求，元器件的封装、元器件实物、原理图元件管脚序号三者之间必须保持严格的对应关系，如图6.8所示，否则直接关系到制作电路板的成败和质量。

小技巧一般双列直插集成电路元件封装的第一脚焊盘为方形，以便于元件安装和检测，与此对应集成块表面的第一脚位置有小点标志。

由图6.8可知，元件封装一般由二部分组成：焊盘和外形轮廓，其中最关键的组成部分是和元件管脚一一对应的焊盘，它的形状和参数如图6.9所示。

焊盘的作用是将元件管脚固定焊接在电路板的铜箔导线上，因此它的各参数直接关系到焊点的质量和电路板的可靠性，一般包含如下参数：焊盘长度（X-Size）、焊盘宽度（Y-Size）、孔径（Hole Size）、序号（Designator）、形状（Shape）等。

在PCB编辑器中双击焊盘，即可打开焊盘属性对话框，可以修改或设置焊盘各属性。

在元件封装中，除了焊盘本身的参数至关重要外，焊盘之间的距离也必须严格和元件实物管脚之间距离保持一致，否则在进行元件装配、焊接时将可能存在元件无法安装等严重问题，元件封装的合理选择非常重要。

图6.8 元件封装与元件实物、原理图元件的对应关系图6.9 PCB板中的焊盘1元件封装的另一组成部分为外形轮廓，相对于焊盘而言，它的参数要求没有焊盘参数那么严格，一般就是从元件顶部向底部看下去所形成的外部轮廓俯视图，它一般在顶层丝印层（Top Overlayer）绘制，默认颜色为黄色。

外形轮廓主要用于标志元件在电路板上所占面积大小和安装极性，从而便于元件的整体布局，同时还便于元件的安装。

在Protel DXP 安装目录下的“*:\Program Files\Altium\Library\”目录中，存放着大量的PCB元件封装库，在不同的元件封装库中又含有许多不同种类、不同尺寸大小的PCB元件封装，熟练了解Protel DXP 元件封装库的各种封装是正确、快速地为元件选用合适封装的前提，而合适的选择元件封装是成功制作电路板的第一步。

元 件 封 装 图protel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下： 0201 1/20W, 0402 1/16W, 0603 1/10W, 0805 1/8W, 1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm, 0603=1.6mmx0.8mm, 0805=2.0mmx1.2mm1206=3.2mmx1.6mm, 1210=3.2mmx2.5mm, 1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

元 件 封 装 图protel99se常用元件封装电阻：RES1，RES2，RES3，RES4；封装属性为axial系列无极性电容：cap;封装属性为RAD-0.1到rad-0.4电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0电位器：pot1,pot2；封装属性为vr-1到vr-5二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有78和79系列；78系列如7805，7812，7820等79系列有7905，7912，7920等常见的封装属性有to126h和to126v整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46）电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4瓷片电容：RAD0.1-RAD0.3。

其中0.1-0.3指电容大小，一般用RAD0.1电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。

一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4发光二极管：RB.1/.2集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系，但封装尺寸与功率有关通常来说如下： 0201 1/20W, 0402 1/16W, 0603 1/10W, 0805 1/8W, 1206 1/4W电容电阻外形尺寸与封装的对应关系是：0402=1.0mmx0.5mm, 0603=1.6mmx0.8mm, 0805=2.0mmx1.2mm1206=3.2mmx1.6mm, 1210=3.2mmx2.5mm, 1812=4.5mmx3.2mm2225=5.6mmx6.5mm零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。

常见元器件封装(实物图)qqqDIPPLCCSOPPQFPSOJTQFPTSSOPBGA芯片封装技术知多少前言我们经常听说某某芯片采用什么什么的封装方式，在我们的电脑中，存在着各种各样不同处理芯片，那么，它们又是是采用何种封装形式呢？并且这些封装形式又有什么样的技术特点以及优越性呢？那么就请看看下面的这篇文章，将为你介绍个中芯片封装形式的特点和优点。

一、DIP双列直插式封装DIP(DualIn－line Package)是指采用双列直插形式封装的集成电路芯片，绝大多数中小规模集成电路(IC)均采用这种封装形式，其引脚数一般不超过100个。

采用DIP封装的CPU芯片有两排引脚，需要插入到具有DIP结构的芯片插座上。

当然，也可以直接插在有相同焊孔数和几何排列的电路板上进行焊接。

DIP封装的芯片在从芯片插座上插拔时应特别小心，以免损坏引脚。

DIP封装具有以下特点：1.适合在PCB(印刷电路板)上穿孔焊接，操作方便。

2.芯片面积与封装面积之间的比值较大，故体积也较大。

Intel系列CPU中8088就采用这种封装形式，缓存(Cache)和早期的内存芯片也是这种封装形式。

二、PQFP塑料方型扁平式封装和PFP塑料扁平组件式封装PQFP（Plastic Quad Flat Package）封装的芯片引脚之间距离很小，管脚很细，一般大规模或超大型集成电路都采用这种封装形式，其引脚数一般在100个以上。

用这种形式封装的芯片必须采用SMD（表面安装设备技术）将芯片与主板焊接起来。

采用SMD安装的芯片不必在主板上打孔，一般在主板表面上有设计好的相应管脚的焊点。

将芯片各脚对准相应的焊点，即可实现与主板的焊接。

用这种方法焊上去的芯片，如果不用专用工具是很难拆卸下来的。

PFP（Plastic Flat Package）方式封装的芯片与QFP方式基本相同。

唯一的区别是QFP一般为正方形，而PFP既可以是正方形，也可以是长方形。
