雷达水位计简介

雷达液位计说明书一、产品介绍雷达液位计是一种使用雷达技术来测量液体或固体物料水平的高精度仪器。

本款雷达液位计采用先进的微波信号处理技术，能够在复杂的工业环境下实现准确可靠的液位测量，并具有高度的稳定性和耐用性。

二、产品特点1. 高精度测量：雷达液位计采用高频微波信号进行测量，能够实现毫米级别的液位测量精度，确保测量结果的准确性。

2. 广泛适用性：对于各种不同介质的液体和固体物料，雷达液位计都能够提供可靠的测量结果，包括腐蚀性、易燃易爆等特殊介质。

3. 高度稳定性：在工业环境中，雷达液位计具有卓越的稳定性，可以应对震动、温度变化等外部干扰，保证长期稳定的液位测量。

4. 远距离测量：雷达液位计可以实现数百米范围内的液位测量，适用于各种高液位或深井液位测量需求。

5. 可编程参数：用户可以根据实际需求，通过设定参数来满足不同场景下的液位测量要求，提高测量灵活性。

三、产品组成1. 主机单元：包含微波发射器、接收器和信号处理器，负责发射和接收微波信号，并对信号进行处理和分析。

2. 天线单元：用于发射和接收微波信号，通常采用小型天线或角锥天线，具有较强的抗干扰能力。

3. 显示屏：用于显示液位测量结果和相关参数设置，通常采用高清液晶显示屏，支持多种语言显示。

4. 输配电单元：负责提供电源和接口连接，可根据实际需求选择交流或直流电源供应。

四、安装与使用1. 安全注意事项：在安装和使用雷达液位计时，请务必遵守国家和地方的安全规定，确保操作人员的安全。

2. 安装位置选择：选择安装位置时，请考虑液位计的工作范围、物料特性、环境温度等因素，并确保天线单元与液位测量区域之间的视线畅通。

3. 安装步骤：a. 将主机单元固定在安全的位置，并确保与天线单元之间的电缆连接牢固可靠。

b. 将天线单元安装在需要测量液位的容器或管道上方，保持合适的安装角度，并使用紧固装置固定。

c. 连接输配电单元，并根据实际需求进行电源供应和信号连接。

雷达水位计的技术参数及应用概述雷达水位计如何操作一、雷达水位计产品概述HJ—RDSW雷达水位计是先进水位测量仪表，测量zui大距离可达70米。

天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表可以用于特别多而杂的测量条件。

HJ—RDSW雷达水位计广泛应用于江水、河水、海水、水库等水位监测。

二、雷达水位计技术参数测量范围：30米/70米过程连接：螺纹、法兰介质温度：—40～250℃ 过程压力：常压精度：10mm 频率范围：26GHz 防爆等级：ExibⅡCT6Gb 防护等级：IP67 信号输出：4.20mA/HART（两线/四线） RS485/Modbus三、雷达水位计应用领域1、河水水位、灌区明渠水位、海水潮位自动监测系统。

2、城市供水，排污水位监测系统。

3、调压塔（井）水位监测。

4、水库坝前，坝下尾水水位监测。

5、山洪预警、汛情预警、水情监测系统。

四、雷达水位计产品特点1、频率高，测量精度高。

2、发波角度小，抗干扰本领强。

3、测量与水质无关，不受浮冰等漂流物影响。

4、超低功耗，6—24V 宽电压供电，支持太阳能电池供电。

5、测量稳定牢靠，不受风速温度蒸汽等条件影响。

6、安装便利、维护便利。

7、测量工程中无机械磨损，寿命长。

8、测量工程无需人工介入，可长期无人值守，自动测量。

9、可配置GPRS功能，支持数据远程无线传输。

10、丰富的通讯方式，支持4—20mA、HART、MODBUS、GPRS。

11、成熟的软件算法，除去水面波动影响。

12、信号能量强，zui大量程可达70米。

13、可以外接25米的远传液晶调试功能。

便利仪表进行现场察看和调试。

14、丰富的数据协议，支持远程或者无线对仪表状态进行巡检和设置。

五、雷达水位计安装注意1、仪表安装务必保证垂直于液面。

2、发射角度内尽量不要有干扰物体。

3、安装支架高度要高于液面zui高位1米以上，保证测量液面不要淹没仪表。

雷达液位计技术参数雷达液位计是一种用于测量储罐、容器或其他储液设备中液体或固体物料的液位的仪器。

它利用雷达波束的特性来测量液体或固体介质的液位高度，并将这些信息转换成标准的电信号输出，用于显示或控制。

雷达液位计通常由天线、发射机、接收机、信号处理单元、显示控制单元等组成。

具有高精度、稳定性好、适应性强、安全可靠等特点，被广泛应用于化工、石油、石化、制药、食品、能源等行业中。

一、技术参数1. 测量范围雷达液位计的测量范围通常为0~30m，根据实际应用场景和需求，可以选择合适的测量范围。

2. 精度雷达液位计的精度通常为±3mm，一些高端产品的精度可达到±1mm，能够满足对液位测量精度要求较高的应用场合。

3. 输出信号雷达液位计的输出信号通常为4~20mA模拟信号或数字信号，用于连接显示仪表、PLC 控制系统或DCS系统进行液位显示和控制。

4. 工作温度雷达液位计的工作温度范围一般为-40℃~80℃，有些产品的工作温度范围更宽，可适应更多的应用环境。

5. 防爆等级雷达液位计通常具有防爆等级，适用于易燃易爆场所的液位测量，一般符合Exia IIC T6 Ga等标准。

6. 供电要求雷达液位计通常采用DC24V供电，也有一些产品支持AC220V供电，使用时需要根据实际情况选择合适的供电方式。

7. 安装方式雷达液位计可以选择不同的安装方式，如侧装式、法兰装式、插入式等，根据储液设备的结构和要求选择合适的安装方式。

8. 材质雷达液位计的材质通常为不锈钢，也有一些产品采用特殊材质，以适应不同液体或固体介质的测量要求。

以上是关于雷达液位计的一些主要技术参数，这些参数直接影响着雷达液位计的应用性能和使用效果。

在选择雷达液位计时，需要根据实际需求和应用场景来确定合适的技术参数，以确保雷达液位计能够准确、稳定地进行液位测量，并满足对液位测量精度和安全性要求的应用需求。

雷达液位计技术参数对于雷达液位计技术参数的介绍，我们可以从雷达液位计的原理、应用范围、技术特点、性能参数等方面展开详细的介绍。

以下是一份大致包括这些内容的2000字的关于雷达液位计技术参数的文章：雷达液位计技术参数一、雷达液位计的原理雷达液位计是一种利用雷达波对液体或固体物料进行远距离测距的仪器。

其原理是利用雷达波的发射和接收来计算物料的液位高度或者存储容器内物料的体积。

雷达液位计在工业自动化控制系统中得到广泛应用，是一种非接触式的液位检测装置，具有高精度、稳定可靠和适应性强等特点。

二、雷达液位计的应用范围雷达液位计广泛应用于化工、粮食、石油化工、环保等行业的液体和固态粉体物料的液位测量。

在石油化工行业，雷达液位计用于储罐商业性的液位监测，以及化工反应器内部的液位控制。

在化工行业中，雷达液位计用于反应釜、槽式搅拌器或其它形状的容器的液位测量。

雷达液位计还被广泛应用于水处理、环保等领域。

三、雷达液位计的技术特点1. 非接触式液位检测，不受材料性质的影响，适用范围广。

2. 高精度、稳定可靠，适用于各种恶劣环境。

3. 对仪器的安装位置要求低，操作简便，并且易维护。

4. 具有自动补偿、自动检测功能，可提高测量的准确性。

四、雷达液位计的性能参数1. 测量范围：不同型号的雷达液位计具有不同的测量范围，一般可达到几米到几十米不等。

2. 准确度：雷达液位计的准确度一般在0.5%以内，对于高精度要求的应用，也可以选择更高精度的产品。

3. 输出信号：雷达液位计的输出信号常见的有4-20mA信号、HART协议、Modbus等，满足不同控制系统的需要。

4. 加工介质：雷达液位计适用于多种介质，包括液体、粉末、颗粒等，对于不同介质，可选择不同的天线和频段的产品。

5. 工作温度：雷达液位计的工作温度一般在-40℃~+150℃之间，对于极端环境有特殊需求的应用，也可以选择专门的产品型号。

6. 供电方式：雷达液位计通常采用交流电源、直流电源，也有一些产品使用无线供电方式。

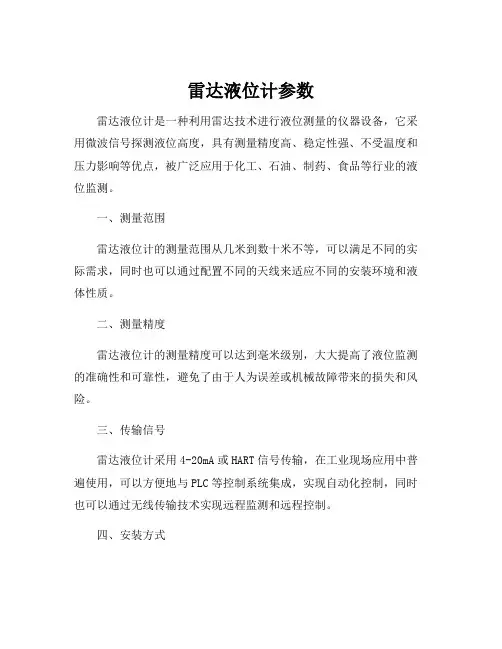

雷达液位计参数
雷达液位计是一种利用雷达技术进行液位测量的仪器设备，它采用微波信号探测液位高度，具有测量精度高、稳定性强、不受温度和压力影响等优点，被广泛应用于化工、石油、制药、食品等行业的液位监测。

一、测量范围
雷达液位计的测量范围从几米到数十米不等，可以满足不同的实际需求，同时也可以通过配置不同的天线来适应不同的安装环境和液体性质。

二、测量精度
雷达液位计的测量精度可以达到毫米级别，大大提高了液位监测的准确性和可靠性，避免了由于人为误差或机械故障带来的损失和风险。

三、传输信号
雷达液位计采用4-20mA或HART信号传输，在工业现场应用中普遍使用，可以方便地与PLC等控制系统集成，实现自动化控制，同时也可以通过无线传输技术实现远程监测和远程控制。

四、安装方式
雷达液位计的安装方式包括侧装式、顶装式、浸没式等多种形式，可以根据不同的储罐或容器进行选择，同时也可以配备不同的接头和
支架，方便快捷地安装操作。

五、适用液体
雷达液位计适用于各种介质液体的液位监测，包括酸、碱、溶剂、燃油、水等液体，可以满足不同的行业和工艺的应用需求。

综上所述，雷达液位计作为一种先进的液位测量仪器设备，具有
许多优秀的参数和特点，大大提高了液位监测的准确性和可靠性，对
于保障生产安全和提高生产效率有重大的意义和价值。

因此，各行各
业应该充分了解并积极应用这种技术，实现更加精细、便捷和安全的
液位监测。

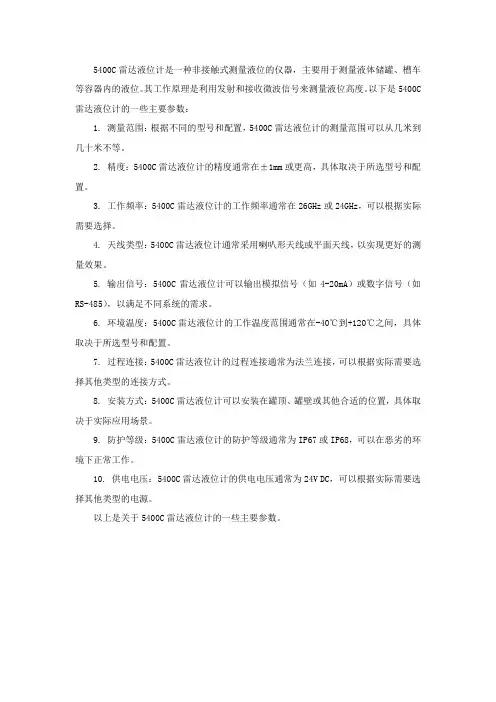

5400C雷达液位计是一种非接触式测量液位的仪器，主要用于测量液体储罐、槽车等容器内的液位。

其工作原理是利用发射和接收微波信号来测量液位高度。

以下是5400C 雷达液位计的一些主要参数：
1. 测量范围：根据不同的型号和配置，5400C雷达液位计的测量范围可以从几米到几十米不等。

2. 精度：5400C雷达液位计的精度通常在±1mm或更高，具体取决于所选型号和配置。

3. 工作频率：5400C雷达液位计的工作频率通常在26GHz或24GHz，可以根据实际需要选择。

4. 天线类型：5400C雷达液位计通常采用喇叭形天线或平面天线，以实现更好的测量效果。

5. 输出信号：5400C雷达液位计可以输出模拟信号（如4-20mA）或数字信号（如RS-485），以满足不同系统的需求。

6. 环境温度：5400C雷达液位计的工作温度范围通常在-40℃到+120℃之间，具体取决于所选型号和配置。

7. 过程连接：5400C雷达液位计的过程连接通常为法兰连接，可以根据实际需要选择其他类型的连接方式。

8. 安装方式：5400C雷达液位计可以安装在罐顶、罐壁或其他合适的位置，具体取决于实际应用场景。

9. 防护等级：5400C雷达液位计的防护等级通常为IP67或IP68，可以在恶劣的环境下正常工作。

10. 供电电压：5400C雷达液位计的供电电压通常为24V DC，可以根据实际需要选择其他类型的电源。

以上是关于5400C雷达液位计的一些主要参数。

雷达液位计说明书
雷达液位计是一种用于测量储罐或容器中液体（如水、石油、
化学品等）的液位高度的仪器。

雷达液位计通常由天线、发射器、
接收器和处理单元组成。

它利用雷达波（无线电波）来测量液位，
通过发送雷达波并接收反射波的时间差来计算液位高度。

首先，让我们从雷达液位计的工作原理开始说明。

雷达液位计
发射雷达波，并测量这些波在液体表面和返回时所花费的时间。

由
于雷达波在空气和液体中的传播速度不同，因此可以根据时间差来
计算液位高度。

这种测量方法非常精确，并且不受液体的温度、压
力或化学性质的影响，因此在工业领域得到广泛应用。

其次，雷达液位计的优点是非常适合在恶劣环境下使用，例如
高温、高压或腐蚀性液体的储罐。

它还可以实现远距离测量，无需
直接接触液体，因此具有较长的使用寿命和较少的维护需求。

此外，雷达液位计通常具有较高的精度和稳定性，适用于各种工业应用场景。

此外，雷达液位计通常具有多种输出选项，可以通过模拟信号、数字信号或现场总线接口将测量结果传输给控制系统。

它还可以配
备各种附件，如防爆外壳、加热器、搅拌器等，以适应不同的工艺要求和环境条件。

最后，雷达液位计的安装和维护也需要注意一些事项。

安装时应确保天线与液体表面之间没有障碍物，以确保准确的测量。

在使用过程中，需要定期检查天线和电子元件的工作状态，并注意清洁和维护设备，以确保其正常运行。

总的来说，雷达液位计是一种高精度、稳定性强、适应性广泛的液位测量仪器，适用于各种工业场合的液位监测和控制。

希望以上内容能够帮助你更好地了解雷达液位计的相关信息。

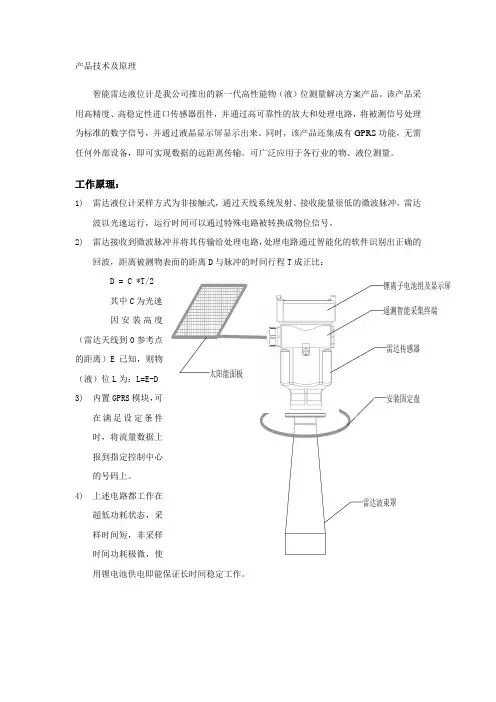

产品技术及原理
智能雷达液位计是我公司推出的新一代高性能物（液）位测量解决方案产品。

该产品采用高精度、高稳定性进口传感器组件，并通过高可靠性的放大和处理电路，将被测信号处理为标准的数字信号，并通过液晶显示屏显示出来。

同时，该产品还集成有GPRS功能，无需任何外部设备，即可实现数据的远距离传输。

可广泛应用于各行业的物、液位测量。

工作原理：
1)雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达
波以光速运行，运行时间可以通过特殊电路被转换成物位信号。

2)雷达接收到微波脉冲并将其传输给处理电路，处理电路通过智能化的软件识别出正确的
回波，距离被测物表面的距离D与脉冲的时间行程T成正比：
D = C *T/2
其中C为光速
因安装高度
（雷达天线到0参考点
的距离）E已知，则物
（液）位L为：L=E-D
3)内置GPRS模块，可
在满足设定条件
时，将流量数据上
报到指定控制中心
的号码上。

4)上述电路都工作在
超低功耗状态，采
样时间短，非采样
时间功耗极微，使
用锂电池供电即能保证长时间稳定工作。

雷达波束罩
安装固定盘
雷达传感器
遥测智能采集终端
锂离子电池组及显示屏
太阳能面板。

雷达液位计的优点和缺点，你了解多少1、雷达液位计的优点（1）雷达液位计是一个整体，一般不可拆分，由于其一体化的设计，所以不存在机械磨损的情况，使用时间长。

且易于安装，便于维护，日常探头检查只需将液位计法兰螺栓拆卸后便可进行维护。

雷达液位计具有较大的测量范围，最大的测量范围可达0～40m，且测量量程可以根据现场需要进行修改，方便操作。

（2）雷达液位计发射的雷达波为电磁波，不受蒸汽、空气及易挥发介质的影响，可以测量氨水和苯。

雷达液位计安装在罐顶或者池顶，不与测量介质接触，属于非接触测量仪表，所测介质的密度、pH、浓度、黏度等不会对它产生干扰，可用于测量强酸、强碱及氧化性介质的测量，也可在高压高温介质中进行测量。

腐蚀性介质通常采用过程密封式雷达液位计。

（3）雷达液位计不受介质导电性的影响，可以对绝大部分液体进行测量。

虽然液位反射会造成电磁波信号衰减，但根据介电常数与反射信号成正比，通过调整雷达液位计的介电常数，即可提高反射波强度，满足测量要求。

2、雷达液位计的缺点（1）液面溢流、液面泡沫都会对雷达液位计的测量产生干扰，液面溢流和泡沫都属于介电常数非常低的介质，会造成反射波衰弱，接收的电磁波减少，造成雷达液位计测量不准。

装置循环水场冷水池雷达液位计出现干扰最高的原因就是冷水池加入药剂后，极易产生泡沫，降低了回送信号，造成液位测量不准。

（2）雷达液位计的测量介质不能有障碍物，比如储罐内有支架、水池内液位表面有漂浮物。

需更换到下方无遮挡的安装位置，或者清除液面漂浮物，否则无法测量。

在密闭空间或者阴雨天等环境湿度比较大的工况时，空气中的水蒸气遇冷，易在雷达液位计探头形成凝结水珠，削弱测量准确度。

需要经常擦拭探头水珠，增加现场维护人员的维护率。

（3）雷达液位计的安装不当，会引起测量不准。

储罐雷达液位计的安装位置应在储罐中心点至储罐边缘1/3的范围内，避免电磁波打在储罐壁引起多重反射，如图1所示。

在雷达液位计安装位置的安装孔长不能超过300mm，雷达液位计的探头安装时最好伸出安装孔，避免电磁波不能完全发出去，影响测量的准确性。

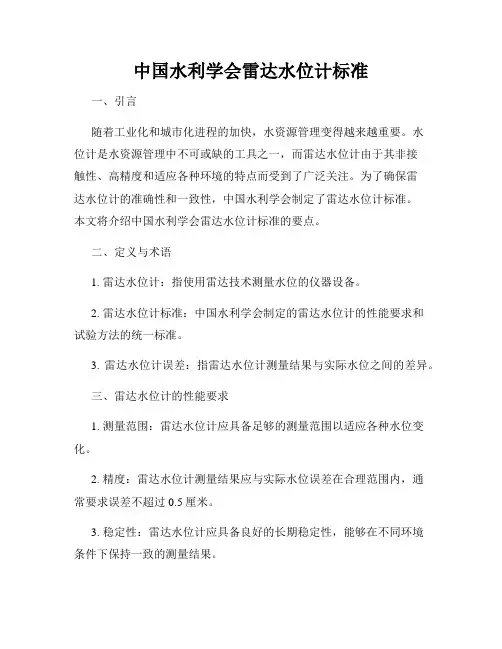

中国水利学会雷达水位计标准一、引言随着工业化和城市化进程的加快，水资源管理变得越来越重要。

水位计是水资源管理中不可或缺的工具之一，而雷达水位计由于其非接触性、高精度和适应各种环境的特点而受到了广泛关注。

为了确保雷达水位计的准确性和一致性，中国水利学会制定了雷达水位计标准。

本文将介绍中国水利学会雷达水位计标准的要点。

二、定义与术语1. 雷达水位计：指使用雷达技术测量水位的仪器设备。

2. 雷达水位计标准：中国水利学会制定的雷达水位计的性能要求和试验方法的统一标准。

3. 雷达水位计误差：指雷达水位计测量结果与实际水位之间的差异。

三、雷达水位计的性能要求1. 测量范围：雷达水位计应具备足够的测量范围以适应各种水位变化。

2. 精度：雷达水位计测量结果应与实际水位误差在合理范围内，通常要求误差不超过0.5厘米。

3. 稳定性：雷达水位计应具备良好的长期稳定性，能够在不同环境条件下保持一致的测量结果。

4. 建立时间：雷达水位计应具备快速建立稳定测量结果的能力，减少建立时间对实时监测的影响。

四、雷达水位计的试验方法1. 雷达水位计的准确性试验：在标定水位条件下，通过与标准水位计进行对比，确定雷达水位计的准确性。

2. 雷达水位计的稳定性试验：在不同环境条件下，持续观测雷达水位计的测量结果，评估其长期稳定性。

3. 雷达水位计的反射率试验：使用标准反射体，测量雷达水位计的反射率，评估其测量性能。

4. 雷达水位计的建立时间试验：在不同水位变化情况下，记录雷达水位计建立稳定测量结果所需的时间。

五、总结与展望中国水利学会的雷达水位计标准为雷达水位计的应用和推广提供了指导和保证。

通过严格的性能要求和试验方法，可以确保雷达水位计的准确性、稳定性和可靠性。

随着雷达技术的不断进步和水资源管理的日益重要，未来的雷达水位计标准可能会进一步完善，并且得到更广泛的应用。

通过以上内容的介绍，我们对中国水利学会雷达水位计标准有了更加深入的了解。

雷达液位计-全球百科非接触式雷达液位计包括脉冲雷达液位计和调频连续波雷达液位计：（1）脉冲雷达液位计利用电子单元通过天线系统发射极窄的微波脉冲，脉冲以光速在空间内传播，当遇到被测量介质阻碍时，部分能量产生反射波形，被天线系统接收。

将发射与接收脉冲之间时间间隔转换为天线系统到被测介质的距离。

这种测量方式由于测量的时间间隔非常小，需采用时间拓展技术，测量精度在5~10mm。

（2）调频连续波雷达液位计利用电子单元产生经频率调制的电磁波信号从天线系统发射，当遇到被测量介质阻碍时，部分能量产生反射波形，被天线系统接收。

将接收的反射信号和发射的瞬时频率信号比较，频率差转换为天线系统到被测介质的距离。

这种测量方式测量精度可达1mm。

以喇叭天线为例，微波的频率越高，波束的聚集性能越好，测量距离越远；波束角小，其喇叭尺寸可越小，不易产生较多的虚假回波，更易于现场的安装使用。

非接触式雷达液位计不易被腐蚀，是黏性、黏稠和腐蚀性液体工况的理想选择。

常用在带有搅拌器的容器中，量程范围可达30~40m。

非接触式雷达液位计的频率可影响其性能。

较低的频率降低对蒸汽、泡沫和天线污染物的灵敏度，而较高的频率可将管嘴、罐壁和干扰物的影响降至最低，始终保持狭窄的雷达波束。

波束宽度与天线尺寸成反比。

给定频率的波束宽度将随着天线尺寸的增加而减少。

非接触式雷达液位计测量特性：（1）无可活动机械部件，维护成本低。

（2）安装方便，支持罐顶安装。

（3）适用于液体、固体、黏稠、腐蚀性介质物位测量。

（4）适用于高温、低温、蒸汽和高压场合。

（5）可使用聚四氟乙烯密封件与过程相隔离。

（6）调频连续波物位计提供更强的微波信号，适用于高精度的物位测量。

（7）储罐内的障碍物如管、加强杆和搅拌器导致虚假回波，大多数变送器均具有精密的软件算法，可屏蔽或忽略这类虚假回波。

非接触式雷达液位计结构由3个部分组成，即雷达变送器、过程密封件和天线。

过程密封件和天线是引导电磁波按预定方向传导的装置，避免能量的球面传播。

雷达液位计基础知识讲解嘿，朋友们！今天咱们来唠唠雷达液位计这个神奇的小玩意儿。

你可以把它想象成液位世界里的超级侦探，专门探寻液体到底在容器里有多高呢。

雷达液位计啊，就像一个拥有超能力的眼睛。

它发射出的雷达波，那可是像超级英雄射出的激光一样，直直地冲向液面。

这雷达波可厉害啦，不管液体是清澈透明的像水晶，还是浑浊得像一锅乱炖的粥，它都能准确找到液面的位置。

它的工作原理呢，说起来就像在玩一个超级精准的扔球游戏。

它把雷达波这个“球”扔出去，然后等着波碰到液面再反射回来。

这一来一回的时间啊，就像在计算快递从发货地到收货地往返的时间一样精确，通过这个时间就能算出液位的高度啦。

你要是把容器想象成一座高楼大厦，那液位就是住在不同楼层的居民。

雷达液位计就像是大厦管理员，清楚地知道每个居民住在第几层。

不管这大厦是细高细高的像根铅笔，还是矮胖矮胖的像个酒桶，它都能准确无误地找到液位所在的“楼层”。

在不同的环境里，雷达液位计就像一个百变星君。

在高温环境下，就像在桑拿房里工作的勇士，一点也不退缩；在有灰尘、蒸汽的地方，它就像戴着防毒面具的探险家，穿过重重迷雾准确找到液位。

而且它的精度那可是相当高啊，就像一个神枪手，几乎每次都能正中靶心。

误差小得就像蚂蚁身上的一根汗毛一样微不足道。

安装雷达液位计的时候，就像给它找一个最合适的观景台。

要选好角度，就像摄影师找拍摄角度一样，这样它才能完美地看到整个液面。

和其他液位测量设备相比，雷达液位计就像是开着豪车的贵族，而其他设备可能就是骑着自行车的小市民。

它更加智能、更加精准、更加适应各种复杂的环境。

它就像一个永远不会疲惫的液位守护者，不管白天黑夜，不管春夏秋冬，都时刻坚守岗位，准确地汇报液位的情况。

所以啊，雷达液位计在工业领域可是个超级明星呢！。

vega雷达液位计说明书中文版Vega雷达液位计，是一种先进的液位测量设备，它通过雷达技术实时监测容器中的液位，并提供准确可靠的液位数据。

该设备广泛应用于石油化工、食品饮料、制药、电力等领域，为生产过程提供了重要的实时监控和数据支持。

Vega雷达液位计采用高频雷达技术，可以穿透液体，准确测量液位的位置。

其优势在于可以适应不同介质、不同温度、不同压力的容器，并能兼顾高精度、高稳定性和高可靠性。

该液位计具有防腐蚀、耐高温、耐高压的特点，能够适应恶劣的工作环境。

Vega雷达液位计的主要组成部分包括：天线、传感器和处理器。

天线负责发射和接收雷达波，传感器用于采集反射雷达波的信号，处理器用于处理和分析采集到的信号，并将数据传输到主控系统。

通过以上集成的组件，该液位计能够实现实时监测和数据传输。

Vega雷达液位计具有以下主要特点和功能：1.高精度：该液位计通过雷达技术，能够实现液位的精确测量，精度高达毫米级，提供准确的液位数据。

2.宽温度范围：该液位计可以适应不同温度的工作环境，温度范围广，能够持续稳定地工作。

3.高可靠性：该液位计采用先进的传感器和处理器技术，具有高抗干扰能力和长寿命特点，能够在恶劣的工作环境下稳定运行。

4.多功能显示：该液位计配备了直观的液晶显示屏，可以显示液位的数字和图形化信息，方便操作人员实时监测液位变化。

5. 多种接口：该液位计可以通过RS485、Modbus等接口与主控系统进行通信，并支持远程监控和数据传输。

6.自动校准：该液位计具有自动校准功能，可以根据不同的工作环境实时调整参数，提高测量的准确性。

总之，Vega雷达液位计是一种先进的液位测量设备，具有高精度、高可靠性和多功能等特点，广泛应用于工业生产过程中的液位监测和控制。

其丰富的功能和先进的技术为生产过程提供了重要的支持和保障。

vega雷达液位计说明书中文版雷达液位计是一种应用于工业过程控制中的重要设备。

它通过使用雷达技术来测量液体的高度或液位，并将数据传输给控制系统，以进行自动化过程控制。

本文将详细介绍Vega雷达液位计的说明书中文版内容。

Vega雷达液位计具有高精度和可靠性的特点。

它通过发射雷达脉冲信号，当这些信号遇到液体表面时，一部分信号被反射回来，通过计算反射时间和速度，可以准确测量液位的高度。

具备高精度测量的能力，并且不受液体介质的性质，如温度、密度、压力等影响，使得Vega雷达液位计成为一种可靠的液位测量设备。

Vega雷达液位计具有坚固耐用的特点。

它采用高质量的材料制造，具备耐腐蚀性能，适用于恶劣的工业环境。

不仅如此，Vega雷达液位计还具有抗振动和抗干扰能力，可以在震动或噪声干扰情况下稳定工作，确保准确的液位测量。

Vega雷达液位计具备广泛的应用领域。

它适用于各种液体介质，无论是酸碱溶液、油类、水或化工液体等，都能提供精确的液位测量。

它广泛应用于石油化工、食品加工、电力、水处理等行业，为工业过程控制提供了重要参考数据。

Vega雷达液位计还具备易于安装和操作的特点。

它以用户友好的界面设计，配备直观的操作面板和菜单设置，可以方便地进行参数配置和调整。

此外，它还支持远程监控和控制功能，使得用户能够随时随地通过网络等方式获取液位数据，并进行远程控制操作。

Vega雷达液位计是一种高精度、可靠和耐用的液位测量设备。

它具备广泛的应用领域，并且易于安装和操作。

无论是在工业过程控制、环境保护还是安全监测等方面，Vega雷达液位计都能为用户提供准确、稳定的液位测量解决方案。

雷达液位计的测量原理雷达液位计是一种常用的液位测量仪器，它是利用雷达波进行液位测量的。

雷达液位计的测量原理是基于电磁波的传播速度与物质的介电常数有关，并通过测量电磁波从发射到接收所需的时间差，来计算出液位的高度。

雷达液位计由发射器、天线、接收器和电子模块等组成。

发射器产生高频电磁波信号，将其通过天线发送到目标液位。

当电磁波与目标液位的界面接触时，一部分电磁波被液体吸收，一部分电磁波被反射回来，经由天线接收。

接收器接收到反射回来的电磁波，它通过计算反射的时间差来确定液位的高度。

具体的测量流程如下：发射器发送一束电磁波，该电磁波在空气中以光速传播，当遇到液位时，部分电磁波被液位吸收，部分电磁波被反射回来。

接收器接收到反射回来的电磁波信号后，计算从发射到接收所需的时间差。

根据电磁波在空气中传播的速度和液体的介电常数，可以将传播的时间差转换为液位的高度。

具体的计算公式如下：液位高度=（传播速度×时间差）/2。

其中，传播速度为电磁波在空气中的传播速度，时间差为电磁波从发射到接收所需的时间差。

通过这样的方式，可以精确地测量液位的高度。

雷达液位计具有测量精度高、可靠性好、适用范围广等特点。

它可以用于液体的接触式和非接触式测量，适用于各种液体，不受液体性质的影响。

此外，雷达液位计还可以适用于不同的工业环境，如石油、化工、食品等行业。

需要注意的是，雷达液位计在实际应用中需要考虑到多种因素的影响，如温度、压力、介电常数和液位容器的材质等。

这些因素都会对测量结果产生一定的影响，因此在使用雷达液位计进行测量时，需要进行相应的修正和校准。

总之，雷达液位计通过测量反射电磁波的时间差，来计算液体的高度。

它可以实现高精度的液位测量，具有较高的可靠性和适用性。

随着科技的不断发展，雷达液位计的测量原理和技术也在不断创新，进一步提高了其测量的精度和稳定性。

雷达水位计一、雷达水位计简介雷达水位计采用雷达波测量到水面的距离，实际上是一台雷达测距仪。

雷达波测量不受温度、湿度、风速、降雨等环境因素影响。

雷达水位计以非接触方式测量水位，亦不受水体影响，是水位测量最理想的设备。

雷达波的测距精度为毫米级，水位计通过内部波浪滤波功能，实测水位精度可达1至3厘米，量程范围最大可达70米（雷达探头到水面的距离）。

雷达水位计都有一个发射雷达波的天线，俗称“探头”。

从外观上看，探头的形状有喇叭型、锥形、平面型。

发射波束的形状都为喇叭型（下图的红色部分）。

雷达水位计电路部分位于探头上部，与探头封装为一个整体，总长度约20-50厘米不等，有电源线和数据线引出，但大都没有显示和记录功能，必须接到RTU 或数据采集器才能看到水位数据。

下面是几种雷达水位计的实物图片：电路探头探头电路 电路探头雷达波覆盖区域雷达波雷达波测程雷达波发射点二、雷达水位计安装使用注意事项1、选择安装地点时，应避免漂浮物的影响。

雷达波会把漂浮物误认为水面，测量结果是探头到漂浮物的距离。

2、选择安装位置时，要保证雷达波全部覆盖到水面。

应避免低水时、河床淤积、主槽摆动等导致雷达波覆盖到地面。

雷达波无法识别水面和地面，测到地面时，依然报告水位数据。

如果雷达波覆盖到地面和水面的交界部分，则会无序显示水面和岸边的高度数据。

3、探头安装要尽量保持水平。

当高度超过10米时，探头水平偏差3度，引入的水位误差达15毫米。

下图是一种雷达水位遥测站的典型安装方法：4、雷达水位计安装现场：直接利用现有建筑物安装直接利用现有建筑物安装三、雷达水位遥测站1、雷达水位遥测站设备组成2、WL900型雷达水位传感器技术指标 品牌型号：美国Global Water 公司，WL900型 水位量程：10米、15米、30米、60米 测量精度：3mm ±0.03% 数据接口：4-20mA 、RS232 波束角 ：12º 温度范围： -40～60°C 传感器重：1.6公斤外形尺寸：直径10厘米，长47厘米3、RTU 技术指标数据下载：U 盘数据下载数据接口：个RS232/ RS485串口2个 /年工作电流：待机A ；工作20mA （12VDC ） 工作温度：-30~60机箱尺寸：厘米品牌型号：美国TI 公司MSP430 操作界面：WinCE 彩色触摸屏 固态存储：4M 固态存储 4DI 输入（接雨量计）日历时钟：精度5分钟2m ℃ 30╳21╳10清单品名厂家/型号主要指标单价 四、雷达水位遥测站设备10米量程 35200.0015米量程 39000.0030米量程 50000.00雷达水位传感器(含水平泡安装头)美国GW 公司WL90060米量程75000.00太阳能供电设备 国产太阳能板、电池美国MS 公司充电器25W/17AH/6.6A 3500.00RTU （含机箱）美国TI 公司MSP430WinCE 彩色触摸屏 4M 固态存储 U 盘数据下载4个RS232/ RS485串口 2个DI 输入（接雨量计） 日历时钟精度：5分钟/年 14500.00GPRS 模块 深圳宏电H-7710 GPRS/GSM 通信功能数据发送到固定IP 地址2800.00中心站软件 美科华仪HydroView 数据接收、显示、查询,支持SQL Server2000数据库20000.00安装架国产定制 探头、机箱、太阳能、避雷针集成安装架。

5400c雷达液位计参数摘要：一、雷达液位计的基本概念二、5400c 雷达液位计的主要参数1.测量范围2.测量精度3.工作温度4.工作压力5.信号输出三、5400c 雷达液位计的应用场景四、5400c 雷达液位计的优势正文：一、雷达液位计的基本概念雷达液位计是一种利用雷达技术进行物位测量的仪表，具有测量范围广、精度高、可靠性强等特点。

它主要由发射器和接收器两部分组成，发射器发出微波信号，经过反射后由接收器接收，通过计算信号的往返时间来确定物位高度。

二、5400c 雷达液位计的主要参数1.测量范围：5400c 雷达液位计的可测量范围达到50 米，适用于各种储罐、容器等场景。

2.测量精度：在测量范围内，5400c 雷达液位计的测量精度可以达到±1mm，满足大部分工业应用的需求。

3.工作温度：5400c 雷达液位计的工作温度范围为-20℃至+60℃，适用于各种环境温度下的工作。

4.工作压力：5400c 雷达液位计的工作压力范围为-0.1 至+1.0MPa，可以应对不同的压力环境。

5.信号输出：5400c 雷达液位计支持4-20mA、HART、Profibus 等信号输出方式，方便与其他设备连接和数据处理。

三、5400c 雷达液位计的应用场景5400c 雷达液位计广泛应用于石油、化工、冶金、电力、水处理等工业领域，可以测量各种液体、固体介质的物位。

四、5400c 雷达液位计的优势1.非接触测量：5400c 雷达液位计采用非接触式测量，无需与被测介质直接接触，降低了维护难度和仪表损坏的风险。

2.测量范围广：5400c 雷达液位计的可测量范围达到50 米，满足各种场景的需求。

3.测量精度高：在测量范围内，5400c 雷达液位计的测量精度可以达到±1mm，满足大部分工业应用的需求。

4.抗干扰能力强：5400c 雷达液位计具有较强的抗干扰能力，能在粉尘、水蒸气等复杂环境中稳定工作。

雷达液位计说明书雷达液位计是一种用来测量液体或固体物料在容器中的液位高度的设备。

它利用雷达技术，通过发射和接收微波信号来确定液位的位置。

雷达液位计具有精确、稳定、可靠的特点，广泛应用于石油化工、食品饮料、环保水处理等行业。

一、雷达液位计的工作原理雷达液位计通过发送微波信号，并接收反射回来的信号来测量液位的高度。

它利用微波信号在空气和液体之间的传播速度不同，从而得到液位的位置。

雷达液位计常用的工作频率为6-26GHz，可以适用于不同液体和固体物料的测量。

二、雷达液位计的组成结构1.天线：用于接收和发送微波信号的天线部分，一般采用小角度射频天线，能够准确地捕捉到微波信号的回波。

2.微波发射器和接收器：负责发送和接收微波信号，通过发射和接收微波信号的强度和时间来测量液位的高度。

3.处理器：接收到来自微波发射器和接收器的信号后，通过处理器对信号进行计算和分析，得到液位的高度。

4.显示器：将处理器处理后的信号转化为数字或者模拟形式，显示出液位的高度。

5.供电系统：为雷达液位计提供供电，常用的供电方式有交流电和直流电两种。

三、雷达液位计的优点1.高精度：雷达液位计具有测量精度高，可达到毫米级别的特点。

能够准确地测量液体或固体物料在容器中的液位高度。

2.稳定可靠：由于采用了雷达技术，雷达液位计具有抗干扰性强的特点。

即使在复杂的工作环境中，也能保持稳定和可靠的测量结果。

3.非接触测量：雷达液位计采用无线信号的方式进行测量，无需接触测量物料。

这样可避免了传统测量方法中可能会造成物料污染或堵塞的问题。

4.适用范围广：雷达液位计适用于各种液体和固体物料的测量，如油品、饮料、污水等。

在石油化工、食品饮料、环保水处理等行业中具有广泛的应用。

四、雷达液位计的安装和维护1.安装位置要选在离液体或固体物料较远且不易受到干扰的位置。

2.安装时要注意天线与容器之间的间距，以免影响测量结果。

3.维护时要定期清洁天线和控制器，确保其正常工作。
