雷达液位计的工作原理及选型

各种液位计工作原理及适用范围液位计是用于测量液体高度的设备，广泛应用于石油、化工、水处理、食品等行业。

不同液位计根据其工作原理和适用范围的不同，可以分为以下几种类型：1.浮筒式液位计：浮筒式液位计利用浮筒的浮沉来反映液体的液面高度。

当液位升高时，浮筒会浮在液面上方，当液位降低时，浮筒会下沉。

适用于中小型容器，常见的有磁翻板液位计和浮子式液位计。

2.差压式液位计：差压式液位计利用液体静压力的变化来测量液位高度。

液体静压力与液体高度成正比，差压式液位计通过测量液体底部与液面间的压力差来确定液位高度。

适用于高温、高压、腐蚀性液体，常见的有玻璃板液位计和压阻式液位计。

3.超声波液位计：超声波液位计利用超声波在空气和液体界面上反射的原理来测量液位高度。

通过发射超声波并接收回波的时间差，可以计算出液位高度。

适用于需要远距离测量的场合，常见的有超声波液位计和侧反射超声波液位计。

4.雷达液位计：雷达液位计利用雷达信号在空气和液体界面上反射的原理来测量液位高度。

通过发射雷达波并接收返回信号的时间差，可以计算出液位高度。

适用于需要远距离、高精度测量的场合，常见的有脉冲雷达液位计和频率调制连续波雷达液位计。

5.电容式液位计：电容式液位计利用电容值与液体介电常数相关的原理来测量液位高度。

通过测量电容传感器上的电容值的变化，可以确定液位高度。

适用于非接触式测量和非导电介质的液体，常见的有电容式液位计和微型电容式液位计。

6.导纳式液位计：导纳式液位计利用导纳值与液体电导率相关的原理来测量液位高度。

通过测量液体中电流与电压的比例关系，可以确定液位高度。

适用于导电介质的液体，常见的有导纳式液位计和微型导纳式液位计。

不同液位计具有不同的优缺点和适用范围，在选择合适的液位计时，需要根据具体的工艺要求、液体性质和测量条件等综合考虑。

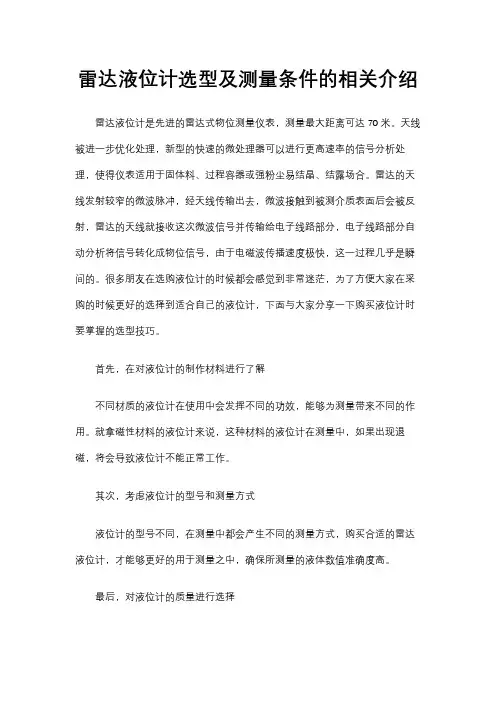

雷达液位计选型及测量条件的相关介绍雷达液位计是先进的雷达式物位测量仪表，测量最大距离可达70米。

天线被进一步优化处理，新型的快速的微处理器可以进行更高速率的信号分析处理，使得仪表适用于固体料、过程容器或强粉尘易结晶、结露场合。

雷达的天线发射较窄的微波脉冲，经天线传输出去，微波接触到被测介质表面后会被反射，雷达的天线就接收这次微波信号并传输给电子线路部分，电子线路部分自动分析将信号转化成物位信号，由于电磁波传播速度极快，这一过程几乎是瞬间的。

很多朋友在选购液位计的时候都会感觉到非常迷茫，为了方便大家在采购的时候更好的选择到适合自己的液位计，下面与大家分享一下购买液位计时要掌握的选型技巧。

首先，在对液位计的制作材料进行了解不同材质的液位计在使用中会发挥不同的功效，能够为测量带来不同的作用。

就拿磁性材料的液位计来说，这种材料的液位计在测量中，如果出现退磁，将会导致液位计不能正常工作。

其次，考虑液位计的型号和测量方式液位计的型号不同，在测量中都会产生不同的测量方式，购买合适的雷达液位计，才能够更好的用于测量之中，确保所测量的液体数值准确度高。

最后，对液位计的质量进行选择选择质量高的雷达液位计，能够保证长期正常使用，在测量中不会频繁出现故障。

并且，质量好的液位计，在测量中能够保证数值低偏差，为测量工作带来更多的帮助作用。

雷达液位计测量条件：1、对于过溢掩护，可定义一段没有危险间隔附带加上在盲区上。

2、最小勘测规模与接收天线相关。

3、勘测规模从波束牵涉到罐底的那一点起头盘算，但在尤其状态下，若罐低为凹型或锥形，当液位低于此点时没有办法施行勘测。

4、若媒介为低介电常数当其处于低液位时，罐底可见，此时为保证勘测精密度。

5、随液体浓度不一样，泡沫既能够排汇微波，又能够将其反射，但在肯定的条件下是能够施行勘测的。

6、实践上勘测到了接收天线尖端的地位是能够的，不过酌量到剥蚀及粘贴的影响，勘测规模的终值应间隔接收天线的尖端至少100mm。

雷达液位计的原理和应用雷达液位计是一种常用于测量液体水平的仪器，它通过利用雷达技术实现对液体水平的准确测量。

雷达液位计具有精度高、稳定性好、适用范围广等特点，被广泛应用于石油化工、水处理等领域。

一、原理雷达液位计的原理是利用雷达信号的反射和回波来测量液体的高度。

雷达发射器会发射微波信号，然后这些信号会在液体表面发生反射，并返回传感器。

传感器会计算出信号的传播时间，由此可以得知液体的高度。

雷达液位计的工作原理是基于时差测量原理，即通过测量从发射到接收的信号传播时间来间接测量液位高度。

雷达发射器发出的微波信号在接触到液面后会发生反射，然后由接收器接收到反射信号。

利用发送和接收之间的时间差可以计算出液体的高度。

二、应用1. 石油化工行业在石油化工行业中，雷达液位计被广泛应用于储罐和反应釜的液位测量。

它能够准确地测量出液体的高度，实时监控液位变化，并将数据传送至控制系统。

通过对液位的实时监测，可以及时发现和解决潜在的安全隐患。

2. 水处理行业在水处理行业中，雷达液位计可以用于水箱、水池、蓄水池等水源的液位测量和监测。

通过对水位的准确测量，可以控制水的供应和排放，确保水资源的合理利用。

3. 环保监测雷达液位计还可以应用于环保监测领域，用于检测废水处理厂中液位的变化。

通过准确测量液位，可以实时监测废水的排放情况，以及废水处理系统的运行状态，从而保护环境并避免污染。

4. 能源领域在能源领域，雷达液位计可以用于燃料储罐和燃料油箱的液位监测。

通过实时监测燃料储罐的液位，可以确保能源供应的稳定性，并及时采取措施，以防止燃料泄漏或溢出。

总结：雷达液位计利用雷达技术实现了对液体水平的准确测量，具有精度高、稳定性好的优点，被广泛应用于石油化工、水处理、环保监测等行业。

雷达液位计的应用领域广泛，可以用于液体高度的监测和控制，在工业生产和环境保护等方面起到了重要作用。

雷达液位计的原理和应用1. 引言雷达液位计是一种常见的液位测量仪表，通过利用雷达波在介质和空气之间的传播特性，测量液体或固体物料的液位高度。

本文将介绍雷达液位计的工作原理和应用场景。

2. 工作原理雷达液位计利用雷达波的特性进行液位测量。

其主要工作原理如下：1.发射器发射雷达波: 雷达液位计的发射器会以特定的频率和功率发射雷达波。

2.雷达波传播: 发射的雷达波在空气和介质之间传播，并且部分被介质反射。

3.接收器接收反射信号: 雷达液位计的接收器会接收到被介质反射的雷达波信号。

4.信号处理: 接收到的信号经过处理，可以得到液位的测量值。

3. 应用场景雷达液位计在多个领域具有广泛的应用，下面列举一些常见的应用场景。

•石油化工行业：雷达液位计广泛应用于石油化工行业中的储罐、反应器、槽罐等设备的液位监测。

其具有高精度、远距离测量和适应恶劣环境的特点，可以有效监测和控制液位。

•食品加工行业：在食品加工过程中，往往需要对容器中的液位进行监测，以确保生产过程的控制和安全。

雷达液位计的非接触式测量方式，可以确保食品的卫生和质量。

•钢铁行业：雷达液位计可以应用于钢铁行业的高炉、转炉等设备的液位测量。

由于高温和腐蚀性介质的存在，传统液位计往往难以满足要求，而雷达液位计具有良好的耐高温性和耐腐蚀性。

•污水处理行业：雷达液位计可以应用于污水处理厂的储污池、沉淀池等设备的液位测量。

其精度高、抗干扰能力强，能够在复杂的环境中正常工作。

•电力行业：在火电站、核电站等电力生产设备中，需要对液体储罐的液位进行实时监测。

雷达液位计能够实现远距离测量，提供准确的液位信息，帮助运行人员及时调整操作。

4. 优势和不足雷达液位计作为一种液位测量仪表，具有以下优势和不足。

4.1 优势•非接触式测量：雷达液位计采用非接触式测量方式，无需直接接触液体或固体物料，避免了污染或损坏的风险。

•高精度测量：雷达液位计具有高精度的测量能力，可以实现精确的液位监测和控制。

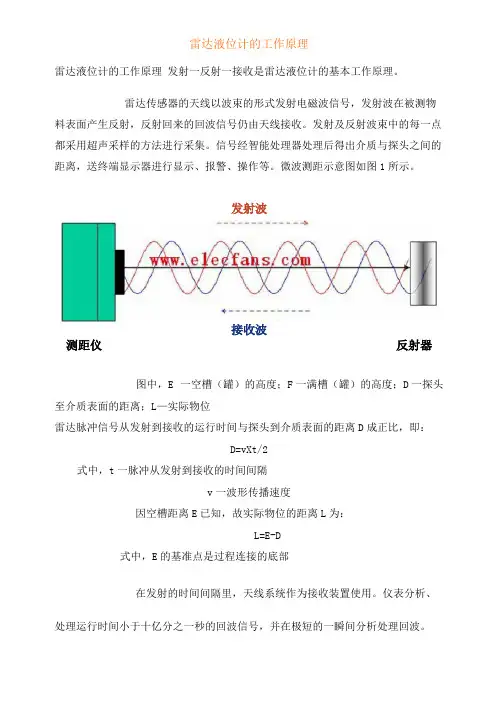

雷达液位计的工作原理雷达液位计的工作原理发射一反射一接收是雷达液位计的基本工作原理。

雷达传感器的天线以波束的形式发射电磁波信号，发射波在被测物料表面产生反射，反射回来的回波信号仍由天线接收。

发射及反射波束中的每一点都采用超声采样的方法进行采集。

信号经智能处理器处理后得出介质与探头之间的距离，送终端显示器进行显示、报警、操作等。

微波测距示意图如图1所示。

发射波接收波测距仪反射器图中，E 一空槽（罐）的高度；F一满槽（罐）的高度；D一探头至介质表面的距离；L—实际物位雷达脉冲信号从发射到接收的运行时间与探头到介质表面的距离D成正比，即：D=vXt/2式中，t一脉冲从发射到接收的时间间隔v一波形传播速度因空槽距离E已知，故实际物位的距离L为：L=E-D式中，E的基准点是过程连接的底部在发射的时间间隔里，天线系统作为接收装置使用。

仪表分析、处理运行时间小于十亿分之一秒的回波信号，并在极短的一瞬间分析处理回波。

雷达传感器利用特殊的时间间隔调整技术将每秒的回波信号进行放大、定位，然后进行分析处理。

因此雷达传感器可以在0.1s内精确细致地分析处理这些被放大的回波信号，无须花费很多时间来分析频率。

雷达液位计的特点雷达液位计最大的特点是在恶劣条件下功效显著。

无论是有毒介质，还是腐蚀性介质，也无论是固体、液体还是粉尘性、浆状介质，它都可以进行测量。

在测量方面，具有以下特点：1、连续准确地测量由于电磁波的特点，不受环境的影响。

故其测量的应用场合比较广。

雷达液位计的探头与介质表面无接触，属非接触测量，能够准确、快速地测量不同的介质。

探头几乎不受温度、压力、气体等的影响（500°C时影响仅为0.018%，50bar时为0.8%）。

2、对干扰回波具有抑制功能比如，波束范围内接头引起的干扰回波和进料或出料的噪声引起的干扰回波等可由内部的模糊逻辑控制自动进行抑制。

3、准确安全节省能源雷达液位计在真空、受压状态下都可进行测量，而且准确安全，可* 性强。

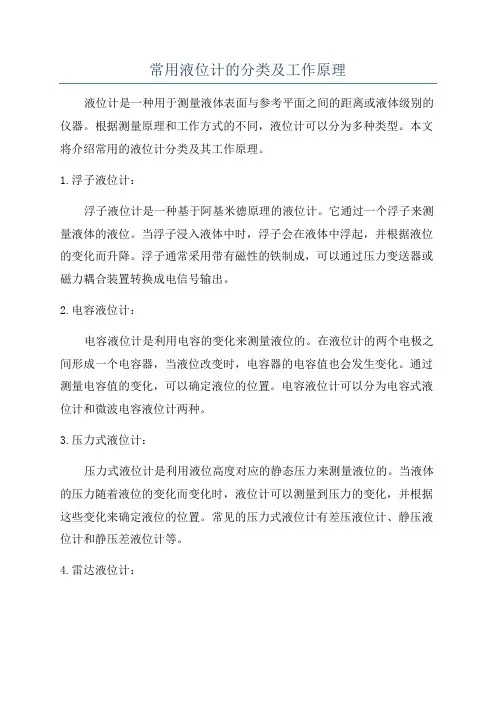

常用液位计的分类及工作原理液位计是一种用于测量液体表面与参考平面之间的距离或液体级别的仪器。

根据测量原理和工作方式的不同，液位计可以分为多种类型。

本文将介绍常用的液位计分类及其工作原理。

1.浮子液位计：浮子液位计是一种基于阿基米德原理的液位计。

它通过一个浮子来测量液体的液位。

当浮子浸入液体中时，浮子会在液体中浮起，并根据液位的变化而升降。

浮子通常采用带有磁性的铁制成，可以通过压力变送器或磁力耦合装置转换成电信号输出。

2.电容液位计：电容液位计是利用电容的变化来测量液位的。

在液位计的两个电极之间形成一个电容器，当液位改变时，电容器的电容值也会发生变化。

通过测量电容值的变化，可以确定液位的位置。

电容液位计可以分为电容式液位计和微波电容液位计两种。

3.压力式液位计：压力式液位计是利用液位高度对应的静态压力来测量液位的。

当液体的压力随着液位的变化而变化时，液位计可以测量到压力的变化，并根据这些变化来确定液位的位置。

常见的压力式液位计有差压液位计、静压液位计和静压差液位计等。

4.雷达液位计：雷达液位计是利用雷达技术来测量液位的。

它通过向液面发射微波信号，并接收由液面反射回来的信号来测量液位的位置。

雷达液位计通常具有较高的测量精度和可靠性，适用于多种液体的测量。

5.超声波液位计：超声波液位计是一种利用超声波测量液位的仪器。

它通过发射超声波信号并接收由液体表面反射回来的信号来测量液位的位置。

超声波液位计可以适用于各种复杂液体的测量，并具有较高的测量精度和稳定性。

6.毛细管液位计：毛细管液位计是基于毛细作用原理来测量液位的。

它通过一个细长的玻璃毛细管将液体吸入管内，并根据液体在毛细管中的上升高度来确定液位的位置。

毛细管液位计对液体的粘度和表面张力有一定的要求。

综上所述，常用的液位计可以根据测量原理和工作方式的不同进行分类。

每种液位计都有其适用的场景和优缺点，选择适合的液位计需要综合考虑实际应用需求、被测液体的性质以及测量精度等因素。

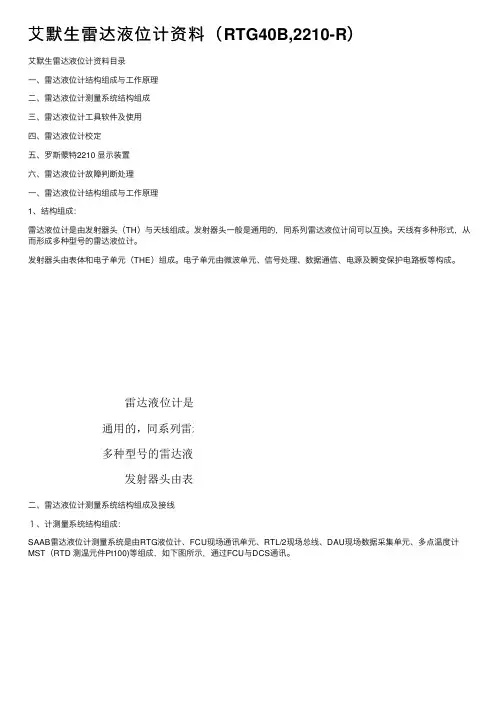

艾默⽣雷达液位计资料（RTG40B,2210-R）艾默⽣雷达液位计资料⽬录⼀、雷达液位计结构组成与⼯作原理⼆、雷达液位计测量系统结构组成三、雷达液位计⼯具软件及使⽤四、雷达液位计校定五、罗斯蒙特2210 显⽰装置六、雷达液位计故障判断处理⼀、雷达液位计结构组成与⼯作原理1、结构组成：雷达液位计是由发射器头（TH）与天线组成。

发射器头⼀般是通⽤的，同系列雷达液位计间可以互换。

天线有多种形式，从⽽形成多种型号的雷达液位计。

发射器头由表体和电⼦单元（THE）组成。

电⼦单元由微波单元、信号处理、数据通信、电源及瞬变保护电路板等构成。

⼆、雷达液位计测量系统结构组成及接线１、计测量系统结构组成：SAAB雷达液位计测量系统是由RTG液位计、FCU现场通讯单元、RTL/2现场总线、DAU现场数据采集单元、多点温度计MST（RTD 测温元件Pt100)等组成，如下图所⽰，通过FCU与DCS通讯。

雷达液位计：RTG39、RTG40，罐旁指⽰仪：DAU2100、RDU40、751，DU2210-R ，多点温度计：MST2、相关技术参数3、电⽓连接：罗斯蒙特PRO系列变送器具有两个分开的接线盒X1和X2分别⽤来连接设备电源、输出和显⽰装置。

采⽤DC或AC作为具有较宽输⼊范围的内置电源，变送器供电单元可⾃动将电压调整到指定电压极限范围内的适⽤电压。

变送器输出为⾮本质安全HART/4-20mA 主要模拟输出或⾮本质安全基⾦会现场总线。

罗斯蒙特PRO 变送器连接⽰意图3.1 端⼦块X1接线端⼦1-2：⽤于连接⾮本质安全HART/4-20 mA主要模拟输出或⾮本质安全基⾦会现场总线。

端⼦3-4：⽤于连接电源输⼊。

端⼦A：电⽓安全接地端⼦。

变送器端⼦块X1 接线图3.2 端⼦块X2接线通过四根导线，将显⽰装置与接线盒内的X2端⼦块连接。

端⼦A：与显⽰装置接地端⼦连接。

端⼦5：与显⽰装置的电源线相连接。

端⼦6和7：与显⽰装置的信号线连接。

第四节雷达液位计一、雷达液位计的测量原理雷达液位计采用发射—反射—接收的工作模式。

雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：D=CT/2式中D——雷达液位计到液面的距离C——光速T——电磁波运行时间雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。

在脉冲发射暂停期间，天线系统将作为接收器，接收反射波，同时进行回波图像数据处理，给出指示和电信号。

在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。

采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。

而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24V DC供电，容易实现本质安全，精确度高，适用范围更广。

二、雷达液位计的特点(1)雷达液位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长。

(2)雷达液位计测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸气、槽内挥发雾影响的特点。

(3)雷达液位计几乎能用于所有液体的液位测量。

(4)采用非接触式测量，不受槽内液体的密度、浓度等物理特性的影响。

(5)测量范围大，最大的测量范围可达0～35m，可用于高温、高压的液位测量。

(6)天线等关键部件采用高质量的材料，抗腐蚀能力强，能适应腐蚀性很强的环境。

(7)功能丰富，具有虚假波的学习功能。

输入液面的实际液位，软件能自动地标识出液面到天线的虚假回波，排除这些波的干扰。

(8)参数设定方便，可用液位计上的简易操作键进行设定，也可用手操器或装有专用软件的PC机在远程或直接接在液位计的通信端进行设定，十分方便。

3.雷达液位计安装的注意事项典型的雷达液位计配置见图4-4-1。

雷达液位计能否正确测量，依赖于反射波的信号。

如果在所选择安装的位置，液面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达液位计，雷达液位计都不能正确反映实际液位。

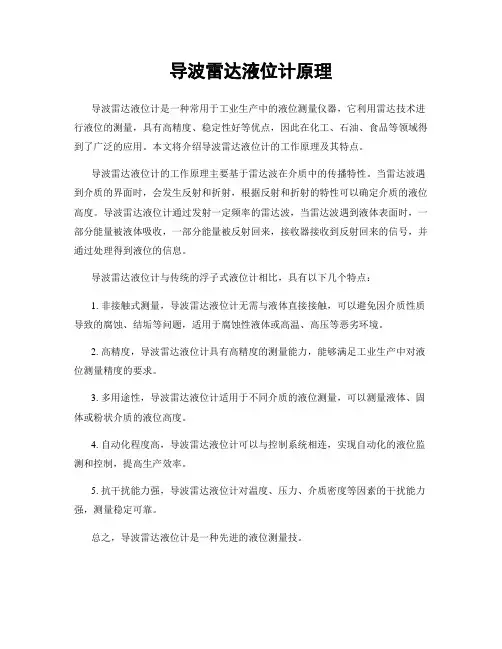

导波雷达液位计原理
导波雷达液位计是一种常用于工业生产中的液位测量仪器，它利用雷达技术进行液位的测量，具有高精度、稳定性好等优点，因此在化工、石油、食品等领域得到了广泛的应用。

本文将介绍导波雷达液位计的工作原理及其特点。

导波雷达液位计的工作原理主要基于雷达波在介质中的传播特性。

当雷达波遇到介质的界面时，会发生反射和折射，根据反射和折射的特性可以确定介质的液位高度。

导波雷达液位计通过发射一定频率的雷达波，当雷达波遇到液体表面时，一部分能量被液体吸收，一部分能量被反射回来，接收器接收到反射回来的信号，并通过处理得到液位的信息。

导波雷达液位计与传统的浮子式液位计相比，具有以下几个特点：
1. 非接触式测量，导波雷达液位计无需与液体直接接触，可以避免因介质性质导致的腐蚀、结垢等问题，适用于腐蚀性液体或高温、高压等恶劣环境。

2. 高精度，导波雷达液位计具有高精度的测量能力，能够满足工业生产中对液位测量精度的要求。

3. 多用途性，导波雷达液位计适用于不同介质的液位测量，可以测量液体、固体或粉状介质的液位高度。

4. 自动化程度高，导波雷达液位计可以与控制系统相连，实现自动化的液位监测和控制，提高生产效率。

5. 抗干扰能力强，导波雷达液位计对温度、压力、介质密度等因素的干扰能力强，测量稳定可靠。

总之，导波雷达液位计是一种先进的液位测量技。

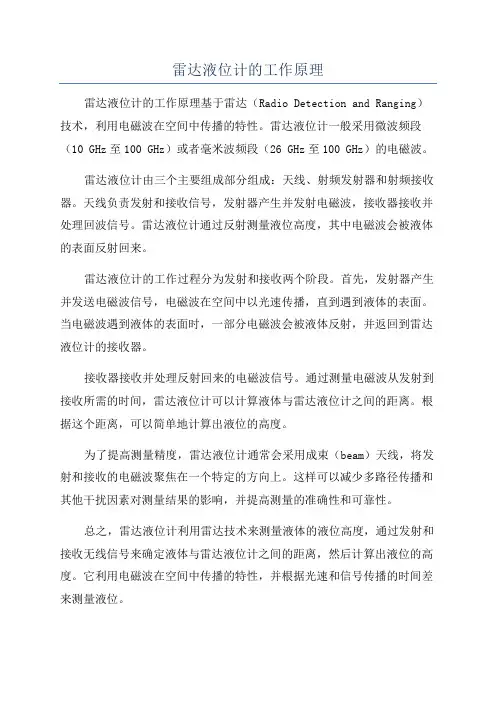

雷达液位计的工作原理
雷达液位计的工作原理基于雷达（Radio Detection and Ranging）技术，利用电磁波在空间中传播的特性。

雷达液位计一般采用微波频段（10 GHz至100 GHz）或者毫米波频段（26 GHz至100 GHz）的电磁波。

雷达液位计由三个主要组成部分组成：天线、射频发射器和射频接收器。

天线负责发射和接收信号，发射器产生并发射电磁波，接收器接收并处理回波信号。

雷达液位计通过反射测量液位高度，其中电磁波会被液体的表面反射回来。

雷达液位计的工作过程分为发射和接收两个阶段。

首先，发射器产生并发送电磁波信号，电磁波在空间中以光速传播，直到遇到液体的表面。

当电磁波遇到液体的表面时，一部分电磁波会被液体反射，并返回到雷达液位计的接收器。

接收器接收并处理反射回来的电磁波信号。

通过测量电磁波从发射到接收所需的时间，雷达液位计可以计算液体与雷达液位计之间的距离。

根据这个距离，可以简单地计算出液位的高度。

为了提高测量精度，雷达液位计通常会采用成束（beam）天线，将发射和接收的电磁波聚焦在一个特定的方向上。

这样可以减少多路径传播和其他干扰因素对测量结果的影响，并提高测量的准确性和可靠性。

总之，雷达液位计利用雷达技术来测量液体的液位高度，通过发射和接收无线信号来确定液体与雷达液位计之间的距离，然后计算出液位的高度。

它利用电磁波在空间中传播的特性，并根据光速和信号传播的时间差来测量液位。

北京古大脉冲雷达液位计说明书北京古大脉冲雷达液位计是一种高精度、高可靠性的采用微波原理进行液位测量的仪器设备。

下面是关于北京古大脉冲雷达液位计的说明书相关参考内容，包括其原理、特点、安装方法和注意事项等。

一、原理：北京古大脉冲雷达液位计采用的是微波脉冲信号测量原理。

它通过发射短脉冲信号，并通过天线将信号传送到被测介质的表面。

当信号遇到液位表面时，一部分信号会被液体反射回来，再由接收天线接收。

然后，利用仪器内部的计时电路测量信号的往返时间，通过计算脉冲信号的传播时间来确定液位的高度。

二、特点：1. 高精度：北京古大脉冲雷达液位计具有很高的测量精度，可达到毫米级别的测量水平。

2. 宽测量范围：该液位计可应用于不同容器高度的液位测量，适用范围广。

3. 耐高温、耐腐蚀：设备采用特殊的材料和工艺制作，具有良好的抗高温和抗腐蚀性能。

4. 不受介质性质的影响：无论测量介质是液体、粉末、颗粒还是泥浆，都能准确测量。

5. 可靠性高：北京古大脉冲雷达液位计采用先进的技术和设计，具有较长的使用寿命和稳定的性能。

三、安装方法：1. 安装位置选择:液位计应安装在液位的最高点和最低点之间，同时还要考虑到设备维修和保养的便利性。

2. 安装要求:设备需要与容器顶部相连，确保仪器与容器之间没有遮挡物，以保证信号正常传输。

3. 电源连接:将设备与电源连接，确保电源的稳定输出，防止电源波动影响仪器的正常工作。

4. 天线安装:安装设备时，需将天线正确安装在指定位置，并确保天线方位调整准确，以保证测量的准确性。

四、注意事项：1. 安装前需仔细阅读使用说明书，并根据要求进行正确的操作。

2. 安装过程中，应注意设备与容器之间的连接，确保安全可靠。

3. 设备在工作过程中应避免受到外力的撞击和振动，以免影响测量的准确性。

4. 定期进行维护和保养工作，包括清洁设备表面、检查电源以及校准液位计等。

5. 在维修和保养时，应断开电源并采取必要的安全措施，以避免意外事故发生。

雷达液位计是一种利用雷达技术测量液体或固体物体高度的设备。

其工作原理基于雷达波的发射和接收，通过测量波的时间延迟和频率变化来确定目标的位置。

以下是雷达液位计的一般结构和工作原理：
结构组成：
1. 天线： 雷达液位计包含一个天线，用于发射和接收雷达波。

天线的设计通常影响到雷达系统的性能。

2. 发射器： 发射器产生雷达波并将其发送到目标物体表面。

3. 接收器： 接收器负责接收从目标表面反射回来的雷达波。

4. 信号处理器：接收到的信号由信号处理器进行处理，计算出目标物体与雷达的距离。

5. 显示器/输出装置：最终的距离数据通过显示器或其他输出装置呈现给用户，通常以液位高度的形式显示。

工作原理：
1. 波的发射： 雷达液位计通过天线发射一束短脉冲的雷达波。

2. 波的传播： 发射的雷达波在空气中传播，当遇到液体或固体目标表面时，一部分波会被反射回来。

3. 波的接收： 天线接收反射回来的波，并将信号送至信号处理器。

4. 时间延迟测量： 信号处理器测量发射到接收的时间延迟，这是由于波在空气中传播的时间和反射回来的时间。

5. 频率变化测量： 如果目标物体在运动，其运动会导致反射回来的波的频率发生变化（多普勒效应），这也可以用于测量液位。

6. 距离计算： 通过时间延迟和可能的频率变化，雷达液位计计算出目标物体与雷达之间的距离。

雷达液位计在工业和环境监测中得到广泛应用，因其非接触式、高精度、适用于各种介质的特点而受到青睐。

导波雷达液位计原理
导波雷达液位计是一种常用的液位测量仪表，其原理是利用微波在导波管内的传输特性来实现对液位的测量。

导波雷达液位计的工作原理可以简单分为两个步骤：发射和接收。

在发射过程中，液位计的发射器产生一定频率的脉冲微波信号。

这些微波信号由天线向下传送，进入导波管。

当微波信号碰撞到液体表面时，一部分信号会被液体反射。

由于介电常数不同，液体与空气之间的界面会引起信号的反射。

接收过程中，导波管的接收器会接收到被反射回来的微波信号。

接收器会测量信号的时间延迟和强度。

根据微波信号的时间延迟，液位计可以计算出液体与天线之间的距离。

信号的强度可以提供关于液体的信息，如液位的高低。

通过对信号的处理和分析，导波雷达液位计可以准确地测量液体的液位，并将结果显示在液位计的指示器上。

总的来说，导波雷达液位计通过发射和接收微波信号，利用信号的反射和传输特性来实现对液位的测量。

其原理可简单归纳为测量微波信号的时间延迟和强度，从而计算出液面的高度。

e+h导波雷达液位计说明书摘要：1.e+h 导波雷达液位计概述2.e+h 导波雷达液位计的工作原理3.e+h 导波雷达液位计的特点4.e+h 导波雷达液位计的应用领域5.e+h 导波雷达液位计的安装与维护正文：一、e+h 导波雷达液位计概述e+h 导波雷达液位计是一种采用导波雷达技术来测量液体或固体物位的仪表。

它通过发射能量波（一般为脉冲信号），并接收反射的能量波来测量物位高度。

e+h 导波雷达液位计具有高精度、高可靠性、易于安装和维护等特点，广泛应用于各种工业领域。

二、e+h 导波雷达液位计的工作原理e+h 导波雷达液位计的工作原理如下：1.发射装置发射能量波，能量波在波导管中传输。

2.能量波遇到障碍物（如液体表面）后反射，反射的能量波由波导管传输至接收装置。

3.接收装置接收反射信号，并根据测量能量波运动过程的时间差来确定物位变化情况。

三、e+h 导波雷达液位计的特点1.高精度：e+h 导波雷达液位计具有较高的测量精度，能够满足各种工业场合的要求。

2.高可靠性：采用先进的导波雷达技术，具有出色的抗干扰能力和较长的使用寿命。

3.较强的适应性：适用于各种液体、固体物位的测量，可广泛应用于不同场合。

4.易于安装和维护：e+h 导波雷达液位计结构简单，安装方便，且维护成本较低。

四、e+h 导波雷达液位计的应用领域e+h 导波雷达液位计广泛应用于以下领域：1.工业生产过程：如高贮仓、高煤仓或堆场等测量场合。

2.石油、化工、冶金等行业：用于测量各种液体、固体物位。

3.环保领域：如水位监测、污水处理等。

五、e+h 导波雷达液位计的安装与维护1.安装：选择合适的安装位置，保证能量波能顺利传输到接收装置，并避免安装在有较强干扰的环境中。

2.维护：定期检查导波雷达液位计的运行状况，发现问题及时处理。

雷达液位计工作原理及特点
1、工作原理
雷达液位计，采用发射-反射-接收的工作模式。

由雷达天线发射出电磁波，经被测对象表面反射后，再被雷达天线接收。

雷达液位计到被测对象表面的距离与雷达天线从发射出电磁波到接收到雷达回波的时间与成正比例关系，关系式如下：D=CT/2 (1)。

式中：D—雷达液位计到液面的距离；C—光速；T—电磁波运行时间。

2、雷达液位计的特点
雷达液位计采用的是一体化设计，没有可动部件，无机械磨损，具有使用寿命长等优点。

雷达液位计发出的雷达波能够穿过真空，不需要传输媒介，雷达液位计的测量不受蒸汽、大气以及挥发性介质的影响，可以用在具有挥发性介质如粗苯等液位的测量，适用于绝大多数液位的测量。

导电的介质甚至是微导电的介质都能够反射足够的电磁波信号。

对于非导电的介质，当介电常数大于1.5时，就能反射足够的雷达波被液位计检测到，介电常数越大的介质，雷达反射波信号也越强。

雷达液位计为非接触式仪表，不受罐内介质的密度、浓度等物理特性的影响。

测量范围广，最大可以达到70m，也可以用在具有高温、高压等环境的液位测量。

雷达液位计的关键部分如天线等采用高质量的材料，具有很强的抗腐蚀能力，所以可以用于强腐蚀性环境中。

雷达液位计具有根据用户输入的仪表参数，自动地识别出虚假回波的
功能，可以通过软件、手操器或简易操作键等排除这些干扰波。

雷达液位计可用自带的简易操作键在液位计上的进行大部分参数设定，也可以根据液位计的型号，使用相应的FF或HART协议的通讯器，远程或者在本地进行通讯设定，操作方便快捷。

雷达液位计的测量原理雷达液位计是一种常用的液位测量仪器，它是利用雷达波进行液位测量的。

雷达液位计的测量原理是基于电磁波的传播速度与物质的介电常数有关，并通过测量电磁波从发射到接收所需的时间差，来计算出液位的高度。

雷达液位计由发射器、天线、接收器和电子模块等组成。

发射器产生高频电磁波信号，将其通过天线发送到目标液位。

当电磁波与目标液位的界面接触时，一部分电磁波被液体吸收，一部分电磁波被反射回来，经由天线接收。

接收器接收到反射回来的电磁波，它通过计算反射的时间差来确定液位的高度。

具体的测量流程如下：发射器发送一束电磁波，该电磁波在空气中以光速传播，当遇到液位时，部分电磁波被液位吸收，部分电磁波被反射回来。

接收器接收到反射回来的电磁波信号后，计算从发射到接收所需的时间差。

根据电磁波在空气中传播的速度和液体的介电常数，可以将传播的时间差转换为液位的高度。

具体的计算公式如下：液位高度=（传播速度×时间差）/2。

其中，传播速度为电磁波在空气中的传播速度，时间差为电磁波从发射到接收所需的时间差。

通过这样的方式，可以精确地测量液位的高度。

雷达液位计具有测量精度高、可靠性好、适用范围广等特点。

它可以用于液体的接触式和非接触式测量，适用于各种液体，不受液体性质的影响。

此外，雷达液位计还可以适用于不同的工业环境，如石油、化工、食品等行业。

需要注意的是，雷达液位计在实际应用中需要考虑到多种因素的影响，如温度、压力、介电常数和液位容器的材质等。

这些因素都会对测量结果产生一定的影响，因此在使用雷达液位计进行测量时，需要进行相应的修正和校准。

总之，雷达液位计通过测量反射电磁波的时间差，来计算液体的高度。

它可以实现高精度的液位测量，具有较高的可靠性和适用性。

随着科技的不断发展，雷达液位计的测量原理和技术也在不断创新，进一步提高了其测量的精度和稳定性。

雷达液位计毕业设计液位计是在工业生产中应用最广泛的一类仪表，它可以测量物体的高度，并可以用于熔锅、粗溶剂残留量以及罐液位的测量等。

为了满足实际应用的需要，本次毕业设计采用雷达液位计，研究如何实现它的全自动测量系统。

一、雷达液位计的原理雷达测量原理是通过一个发射器向物体发射脉冲波，然后用一个接收器接收物体的反射脉冲，并利用物体的物理特性计算出物体的距离，从而测量出物体的高度。

雷达液位计是应用雷达原理来测量储罐内液位的仪表，它在发射端发射一个高频脉冲，然后通过一个接收端接收反射回来的高频脉冲，最终通过信号处理电路进行信号处理，通过脉冲传输时间差计算出储罐内液位。

二、功能要求本次设计的目标是实现一个全自动的雷达液位测量系统，要求系统能够实时准确的测量出物体的高度，具有较高的稳定性和可靠性。

在功能上，系统需要具备以下功能：1.达发射和接收电路：实现雷达发射、接收和测量脉冲的传输，并能准确测量出物体的高度。

2.脉冲处理电路：利用数字信号处理技术，实现接收信号的质量判断，并根据测量出的脉冲传输时间差，计算出物体的高度。

3.据处理电路：利用数字信号处理技术，处理接收到的测量数据，从而实现对物体高度的测量。

4. 人机交互功能：实现测量结果的可视化显示和调节测量参数，从而满足实际应用的需求。

三、硬件设计为实现上述功能，本次设计采用STC89C51单片机作为系统的控制器，采用电路设计软件或元器件库设计电路原理图，搭建雷达发射和接收及接收信号处理的电路，使用LCD显示模块实现显示功能，采用连接线将电子元件连接起来，最终搭建出完整的雷达液位测量系统。

四、软件设计软件设计的目的是将上述功能实现在STC89C51单片机中，从而使系统达到自动测量的要求。

因此，我们采用Keil软件对单片机进行编程，根据流程图和伪代码编写C语言程序，实现上述功能，并且使用串口模块进行数据传输，从而实现自动测量功能。

五、结论本次设计采用雷达液位计，研究如何实现它的全自动测量系统。

雷达液位计说明书雷达液位计是一种用来测量液体或固体物料在容器中的液位高度的设备。

它利用雷达技术，通过发射和接收微波信号来确定液位的位置。

雷达液位计具有精确、稳定、可靠的特点，广泛应用于石油化工、食品饮料、环保水处理等行业。

一、雷达液位计的工作原理雷达液位计通过发送微波信号，并接收反射回来的信号来测量液位的高度。

它利用微波信号在空气和液体之间的传播速度不同，从而得到液位的位置。

雷达液位计常用的工作频率为6-26GHz，可以适用于不同液体和固体物料的测量。

二、雷达液位计的组成结构1.天线：用于接收和发送微波信号的天线部分，一般采用小角度射频天线，能够准确地捕捉到微波信号的回波。

2.微波发射器和接收器：负责发送和接收微波信号，通过发射和接收微波信号的强度和时间来测量液位的高度。

3.处理器：接收到来自微波发射器和接收器的信号后，通过处理器对信号进行计算和分析，得到液位的高度。

4.显示器：将处理器处理后的信号转化为数字或者模拟形式，显示出液位的高度。

5.供电系统：为雷达液位计提供供电，常用的供电方式有交流电和直流电两种。

三、雷达液位计的优点1.高精度：雷达液位计具有测量精度高，可达到毫米级别的特点。

能够准确地测量液体或固体物料在容器中的液位高度。

2.稳定可靠：由于采用了雷达技术，雷达液位计具有抗干扰性强的特点。

即使在复杂的工作环境中，也能保持稳定和可靠的测量结果。

3.非接触测量：雷达液位计采用无线信号的方式进行测量，无需接触测量物料。

这样可避免了传统测量方法中可能会造成物料污染或堵塞的问题。

4.适用范围广：雷达液位计适用于各种液体和固体物料的测量，如油品、饮料、污水等。

在石油化工、食品饮料、环保水处理等行业中具有广泛的应用。

四、雷达液位计的安装和维护1.安装位置要选在离液体或固体物料较远且不易受到干扰的位置。

2.安装时要注意天线与容器之间的间距，以免影响测量结果。

3.维护时要定期清洁天线和控制器，确保其正常工作。
