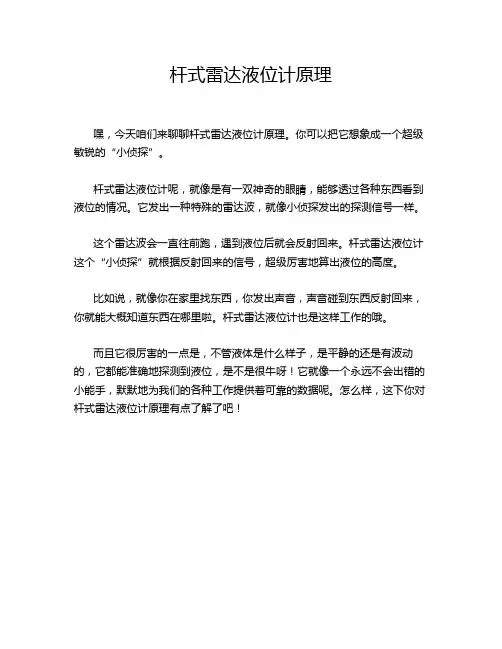

杆式雷达液位计原理
嘿，今天咱们来聊聊杆式雷达液位计原理。
你可以把它想象成一个超级敏锐的“小侦探”。
杆式雷达液位计呢，就像是有一双神奇的眼睛，能够透过各种东西看到液位的情况。
它发出一种特殊的雷达波，就像小侦探发出的探测信号一样。
这个雷达波会一直往前跑，遇到液位后就会反射回来。
杆式雷达液位计这个“小侦探”就根据反射回来的信号，超级厉害地算出液位的高度。
比如说，就像你在家里找东西，你发出声音，声音碰到东西反射回来，你就能大概知道东西在哪里啦。
杆式雷达液位计也是这样工作的哦。
而且它很厉害的一点是，不管液体是什么样子，是平静的还是有波动的，它都能准确地探测到液位，是不是很牛呀！它就像一个永远不会出错的小能手，默默地为我们的各种工作提供着可靠的数据呢。
怎么样，这下你对杆式雷达液位计原理有点了解了吧！。
雷达液位计标定步骤哎呀，写这个雷达液位计标定步骤的作文，听起来就像是在写一个技术手册，但既然要写得轻松幽默，那就得来点不一样的。
首先，咱们得明白，雷达液位计这玩意儿，就是用来测量液体高度的。
想象一下，你站在一个大水缸旁边，想知道里面的水有多深，但是又不想把手弄湿，这时候，雷达液位计就派上用场了。
好了，咱们开始标定吧。
1. 准备阶段：首先得把雷达液位计安装好，这玩意儿就像是你手机的摄像头，得对准目标才行。
所以，你得把它对准那个大水缸。
2. 开机：然后，你得把雷达液位计开机。
这就像是你打开手机，准备拍照一样。
3. 设置参数：接下来，你得设置一些参数，比如测量范围、分辨率什么的。
这就像是你调整手机摄像头的焦距，让照片更清晰。
4. 零点标定：这一步很关键，你得让雷达液位计知道，当水缸是空的，也就是水位为零的时候，它应该显示什么。
这就像是你告诉手机，你现在站在水缸旁边，所以照片的底部就是水缸的底部。
5. 满量程标定：然后，你得把水缸装满水，让雷达液位计知道，当水缸满了，它应该显示什么。
这就像是你告诉手机，水缸满了，所以照片的顶部就是水缸的顶部。
6. 中间点标定：为了确保测量的准确性，你还得在水缸的中间位置做个标定。
这就像是你告诉手机，水缸的中间位置是什么样。
7. 校验：最后，你得检查一下，看看雷达液位计显示的水位是不是准确。
这就像是你检查手机拍的照片，看看水缸的水位是不是和你看到的一样。
好了，标定完成了。
现在，你的雷达液位计就像是有了一双慧眼，能够准确地告诉你水缸里的水位。
这个过程中，你得耐心，就像对待一个新朋友一样，慢慢地，一步步地，让它熟悉你的水缸。
记住，标定雷达液位计，就像是在教一个机器人如何看世界，你得耐心，它才能准确。
所以，下次当你看到雷达液位计在水缸旁边静静地站着，不要觉得它只是个冷冰冰的机器，它可是你了解水缸水位的得力助手呢。
雷达液位计的测量原理
雷达液位计是一种常用的液位测量设备，其测量原理基于雷达波在空气和液体之间的反射和回波时间的差异。
雷达液位计通过发射一束高频脉冲雷达波，该波经过天线发射并沿直线路径传播至液体表面。
当该波遇到液体表面时，一部分能量会被液体吸收，而另一部分则会反射回来。
接收器中的天线会接收到反射回来的雷达波，并记录下回波的时间。
根据雷达波的速度和回波时间的差异，可以计算出液体与雷达液位计之间的距离。
利用容器的几何形状和已知的液体高度，就可以得出液位的准确数值。
雷达液位计通常采用微波或毫米波的高频信号，因为这些波长足够短，能够穿透大部分介质，并且相对容易控制。
此外，雷达液位计还可以通过脉冲或连续波来工作，具有较高的测量精度和稳定性。
为了提高测量的准确性，雷达液位计通常还配备了温度、压力和密度等传感器，以校正介质的变化对液位测量的影响。
此外，雷达液位计还可以适应不同工况的需求，并具有防护措施，以确保在恶劣的环境条件下能够正常工作。
总的来说，雷达液位计通过测量雷达波在空气和液体界面之间的回波时间差异，来准确测量液体的高度。
它具有测量精度高、稳定性好和适应性强的特点，被广泛应用于石油、化工、冶金、食品等行业的液位监测和控制。
毫米波雷达液位计方案一、方案背景。
你知道吗？在很多地方，测量液位可是个挺麻烦的事儿呢。
传统的液位计有时候就像个调皮的小孩，不太靠谱。
比如说，在一些复杂的环境里，像那种装满了各种奇怪液体，或者周围环境乱糟糟、有好多干扰的大罐子或者水池子里，传统液位计就容易犯迷糊。
这时候啊，毫米波雷达液位计就像个超级英雄闪亮登场啦。
二、毫米波雷达液位计原理。
毫米波雷达液位计的工作原理其实就像蝙蝠探路一样酷哦。
它会发射出毫米波，这个毫米波就像小侦探一样，碰到液面就会反射回来。
然后呢，根据发射和反射的时间差，再加上毫米波传播的速度（这个速度可是个固定的小秘密哦，大概每秒3×10⁸米），就能准确算出液位的高度啦。
这就好比你扔出一个球，知道球飞出去再弹回来的时间，就能算出你和墙之间的距离一样简单又神奇。
三、毫米波雷达液位计的优势。
1. 高精度。
这个毫米波雷达液位计可不像那些马马虎虎的液位计，它的精度特别高。
就好像是一个有着超级视力的小卫士，能够精确到毫米级呢。
不管是液位慢慢上升还是下降，它都能清楚地知道液位到底在什么位置，一点都不含糊。
2. 适应复杂环境。
不管是在高温、低温，还是在那些充满雾气、灰尘甚至有很多杂质的恶劣环境里，毫米波雷达液位计都能稳如泰山。
比如说在化工工厂里，那些化学液体周围的环境又脏又危险，传统液位计可能早就罢工了，但是毫米波雷达液位计就像一个无所畏惧的勇士，依旧能准确测量液位。
3. 非接触式测量。
这可是个很厉害的特点哦。
它不需要像一些液位计那样直接接触液体。
想象一下，如果液体是腐蚀性很强的强酸或者很黏糊的胶水，接触式液位计可能就被腐蚀或者黏住动不了啦。
而毫米波雷达液位计就高高在上，远远地就能把液位测量得明明白白，完全不用担心被液体破坏。
四、方案设计。
1. 硬件选型。
我们要选择性能超棒的毫米波雷达芯片。
这个芯片就像是液位计的大脑，要聪明又强壮才行。
还要搭配一个质量可靠的天线，这个天线就像小耳朵，要能够很好地发射和接收毫米波信号。
雷达液位计说明书
雷达液位计是一种用于测量储罐或容器中液体（如水、石油、
化学品等）的液位高度的仪器。
雷达液位计通常由天线、发射器、
接收器和处理单元组成。
它利用雷达波（无线电波）来测量液位，
通过发送雷达波并接收反射波的时间差来计算液位高度。
首先，让我们从雷达液位计的工作原理开始说明。
雷达液位计
发射雷达波，并测量这些波在液体表面和返回时所花费的时间。
由
于雷达波在空气和液体中的传播速度不同，因此可以根据时间差来
计算液位高度。
这种测量方法非常精确，并且不受液体的温度、压
力或化学性质的影响，因此在工业领域得到广泛应用。
其次，雷达液位计的优点是非常适合在恶劣环境下使用，例如
高温、高压或腐蚀性液体的储罐。
它还可以实现远距离测量，无需
直接接触液体，因此具有较长的使用寿命和较少的维护需求。
此外，雷达液位计通常具有较高的精度和稳定性，适用于各种工业应用场景。
此外，雷达液位计通常具有多种输出选项，可以通过模拟信号、数字信号或现场总线接口将测量结果传输给控制系统。
它还可以配
备各种附件，如防爆外壳、加热器、搅拌器等，以适应不同的工艺要求和环境条件。
最后，雷达液位计的安装和维护也需要注意一些事项。
安装时应确保天线与液体表面之间没有障碍物，以确保准确的测量。
在使用过程中，需要定期检查天线和电子元件的工作状态，并注意清洁和维护设备，以确保其正常运行。
总的来说，雷达液位计是一种高精度、稳定性强、适应性广泛的液位测量仪器，适用于各种工业场合的液位监测和控制。
希望以上内容能够帮助你更好地了解雷达液位计的相关信息。
雷达液位计（非接触式测量）木雨林风简介雷达液位计发射能量很低的极短的微波脉冲通过天线系统发射并接收。
雷达波以光速运行。
运行时间可以通过电子部件被转换成物位信号。
一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
雷达物位计即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的分析出物位的回波。
输入天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。
正确的回波信号识别由智能软件完成，精度可达到毫米级。
距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2其中C为光速因空罐的距离E已知，则物位L为：L=E-D输出通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。
对应于4－20mA输出。
应用介质：智能雷达物位计适用于对液体、浆料及颗粒料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。
波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无伤害。
编辑本段产品介绍编辑本段安装说明推荐距离（1）墙至安装短管的外壁：离罐壁为罐直径1/6处，最小距离为200mm。
雷达液位计(导波)不能安装在入料口的上方（4）。
不能安装在中心位置（3），如果安装在中央，会产生多重虚假回波，干扰回波会导致信号丢失。
编辑本段注意事项1：测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
2：若介质为低介电常数当其处于低液位时。
3：理论上测量达到天线尖端的位置是可能的，但是考虑到腐蚀及粘附的影响，测量范围的终值应距离天线的尖端至少100mm。
4：对于过溢保护，可定义一段安全距离附加在盲区上。
5：最小测量范围与天线有关。
测量范围从波束触及罐低的那一点开始计算，但在特殊情况下，若罐底为凹型或锥形，当物位低于此点时无法进行测量。
雷达液位计与导波雷达液位计的区别液位计是一种用于测量液体或固体物料的高度、体积或重量的仪器。
其中，雷达液位计和导波雷达液位计是两种比较常见的液位计类型。
它们有什么区别？下面将逐一介绍。
雷达液位计雷达液位计是一种基于雷达技术来实现液位测量的仪器。
它利用高频电磁波在空间中传播的特性，来探测液位高度并输出测量结果。
具体而言，它会向液面发送一个由天线产生的短脉冲信号，然后等待这个信号被液面反射后返回，通过计算反射信号在时间上的差异，就可以计算出液位高度了。
优点：•适用范围广：可以测量各种介质，如液体、固体颗粒、泥浆等。
•精度高：可以达到毫米级别，测量稳定性好。
•远距离测量：可以在不接触介质的情况下进行远距离测量。
缺点：•受杂波影响：容易受到周围环境的微波干扰，导致测量误差。
•需要空间：由于它需要一个天线和一定的传输空间，因此在空间有限的情况下很难使用。
导波雷达液位计导波雷达液位计也是一种基于雷达技术来实现液位测量的仪器。
它与传统的雷达液位计相比，采用了导波技术来将高频电磁波沿着介质表面进行传播，进而实现液位的测量。
优点：•高精度：可以达到毫米级别，测量稳定性好。
•不受干扰：由于导波雷达液位计不容易受到杂波的干扰，因此测量误差小。
•适用范围广：与传统雷达液位计相比，它更适合测量高温、高压、腐蚀性强的介质。
缺点：•成本高：与传统雷达液位计相比，导波雷达液位计的成本较高。
•可测距离有限：相比传统雷达液位计，导波雷达液位计的测距范围略小。
总结从以上对雷达液位计和导波雷达液位计的介绍可以看出，它们都是基于雷达技术来实现液位测量的仪器。
相较于传统的雷达液位计，导波雷达液位计更加精准，同时在测量液位时受到的干扰更小。
不过，由于导波技术的特殊性，导波雷达液位计的成本和测距范围都有一定限制，因此在使用前需谨慎考虑。
第四节雷达液位计一、雷达液位计的测量原理雷达液位计采用发射—反射—接收的工作模式。
雷达液位计的天线发射出电磁波，这些波经被测对象表面反射后，再被天线接收，电磁波从发射到接收的时间与到液面的距离成正比，关系式如下：D=CT/2式中D——雷达液位计到液面的距离C——光速T——电磁波运行时间雷达液位计记录脉冲波经历的时间，而电磁波的传输速度为常数，则可算出液面到雷达天线的距离，从而知道液面的液位。
在脉冲发射暂停期间，天线系统将作为接收器，接收反射波，同时进行回波图像数据处理，给出指示和电信号。
在实际运用中，雷达液位计有两种方式即调频连续波式和脉冲波式。
采用调频连续波技术的液位计，功耗大，须采用四线制，电子电路复杂。
而采用雷达脉冲波技术的液位计，功耗低，可用二线制的24V DC供电，容易实现本质安全，精确度高，适用范围更广。
二、雷达液位计的特点(1)雷达液位计采用一体化设计，无可动部件，不存在机械磨损，使用寿命长。
(2)雷达液位计测量时发出的电磁波能够穿过真空，不需要传输媒介，具有不受大气、蒸气、槽内挥发雾影响的特点。
(3)雷达液位计几乎能用于所有液体的液位测量。
(4)采用非接触式测量，不受槽内液体的密度、浓度等物理特性的影响。
(5)测量范围大，最大的测量范围可达0～35m，可用于高温、高压的液位测量。
(6)天线等关键部件采用高质量的材料，抗腐蚀能力强，能适应腐蚀性很强的环境。
(7)功能丰富，具有虚假波的学习功能。
输入液面的实际液位，软件能自动地标识出液面到天线的虚假回波，排除这些波的干扰。
(8)参数设定方便，可用液位计上的简易操作键进行设定，也可用手操器或装有专用软件的PC机在远程或直接接在液位计的通信端进行设定，十分方便。
3.雷达液位计安装的注意事项典型的雷达液位计配置见图4-4-1。
雷达液位计能否正确测量，依赖于反射波的信号。
如果在所选择安装的位置，液面不能将电磁波反射回雷达天线或在信号波的范围内有干扰物反射干扰波给雷达液位计，雷达液位计都不能正确反映实际液位。
雷达液位计的设置原理
雷达液位计的设置原理是利用雷达技术进行测量。
它使用微波信号在液体和气体介质之间传播，并通过测量信号的回波时间和强度来确定液位高度。
雷达液位计的设置原理包括以下几个步骤：
1. 发射信号：雷达液位计先发送一个微波信号，通常是射频脉冲，通过天线将信号发射到被测液体界面上。
2. 信号传播：发射的微波信号在液体和气体界面上反射，形成回波信号。
这些回波信号会返回到雷达液位计的接收器。
3. 信号接收：雷达液位计的接收器接收回波信号，并测量回波信号的时间。
4. 分析和计算：通过测量回波信号的时间，雷达液位计可以计算出信号从发射到接收器之间的时间差。
根据雷达的速度和时间差，可以确定液位的高度。
5. 显示和输出：通过将测量值转换为用户能理解的形式，雷达液位计可以实时显示液位高度，并且可以通过输出信号或控制系统进行数据记录和处理。
总体而言，雷达液位计的设置原理是通过测量发射信号与回波信号之间的时间差，来确定液位的高度。
这种原理适用于各种液体和气体介质，具有较高的精度和稳
定性。
雷达液位计
概述
雷达液位计是利用超高频电磁波经天线向被测容器的液面进行发射，当电磁波碰到液面后反射回来，仪表检测出发射波和回波的时差，从而计算出液面高度。
雷达液位计可用于易燃、易爆、强腐蚀等介质的液位测量，特别适用于大型立罐和球罐等。
一般分为工业测量级和计量级。
本节规程以APEX雷达液位计为例说明，其他同类仪表可参照执行。
技术特点
APEX雷达液位计采用24GHz的频率和先进的电子线路，天线很小，其雷达波的射角也非常窄。
体积小重量轻的天线简化了安装过程。
同时很窄的雷达波射角减少了由容器内部障碍产生的回波，像搅拌器、热交换器、进料口、挡板、热电阻套管、伴热蒸汽管和其他障碍物。
非常窄的雷达波的射角也提高了安装的灵活性，因为雷达可安装在原有的距罐壁很近的法兰上。
APEX雷达液位计测量距离可达17m。
APEX雷达液计的基本输出为4～20mA DC模拟信号，其上叠加了HART数字信号。
APEX也接受一路RTD(热电阻)信号。
应用HART手操器，可将输出信号组态为显示液位或标准体积。
主要技术指标
测量介质：液体，悬浊液和浆液。
测量范围：～17m。
供电：4线制操作，18～36V DC(或90～250V AC，50Hz)，功耗9W。
输出信号：4～20mA DC(叠加了HART数字信号，可以接收1路RTD信号)。
电子部分／外壳温度范围操作温度为：- 40～70℃；带一体化表头的操作温度为- 20～55℃。
工作压力：0～。
工作湿度范围：5％～100％(外壳拧紧条件下)。
防爆等级：本安型ibⅡCT1～6。
校验
可通过计算机、二次表或HART手操器进行调试。
调试时应检查罐高、静空、量程等参数是否设定正确。
待测液体液位在零位时，调整仪表零位，使其输出信号为4mA。
罐内充入待测液体，液面升高到满量程时，调整仪表量程，使其输出为20mA。
改变液位高度，待液面稳定后，用钢尺测量液面高度，所得数值与仪表指示应相符，否则继续检查校验。
使用维护
雷达液位计的日常检查维护主要是查看电源电压和输出电流是否正常。
通电后，大约需要30～60min仪表才能正常工作。
如果投运后仪表没有输出，则应检查电源是否真正供上，并检查保险丝是否烧坏。
雷达液位计使用时是和设备连成一体的，整个系统是密封的，所以平时还应检查各部件连接处的密封情况是否良好。
检修
拆装检修各防爆结合面时，不得有划痕碰伤。
才可涂油漆，可涂少量润滑油和少量防锈油。
拆装检修前要切断电源。
清除雷达天线的附着物。
检查接线端子是否接触良好，是否有腐蚀或脏物，如有要清除脏物或更换端子，确保接触良好。
重新安装后要随工艺设备一同试压，并进行校对工作。
安装注意事项
测量液位的场合，宜垂直向下检测安装。
测量料位的场合，雷达波束宜指向料仓底部的出料口。
雷达的波束中心距容器壁的距离应大于由束射角、测量范围计算出来的最低液(料)位处的波束半径。
雷达的波束途径应避开搅拌器、其他障碍物及容器进料流束的喷射范围。
雷达或微波液(料)位计的安装，还应符合制造厂的要求。
11 射频导纳物位计
概述
射频导纳物位计基本测量原理与电容式液位计相同，由于电容电极在粘稠介
质中使用容易结垢挂料，在使用一段时间后就出现一个附加的电容CC
和电阻R
C 0，它们是由许多C C
01
～C C
0n
和R C
01
～R C
0n
组成，使振荡器输出到探头电压降
低，导致测量回路误差；同时CC
的存在，直接产生测量误差。
射频导纳物位计就是在电容式液位计基础上对此缺陷进行补偿，克服挂料所引起的测量误差，而重新得名的。
其挂料附加电容和电阻的等效回路见图2—4—8。
采用射频导纳技术，不仅只是射频电容物位计单一的容抗测量，而且还同时测量阻抗，模块的防挂料电路将容抗信息和阻抗信息综合在一起，能可靠地消除传感器和容器壁上挂料或结垢影响。
它采用全电子设计，无拆卸或磨损的的可动部件，因此测量范围大、精度高、安装简单方便、免维护、使用寿命长。
它采用多种裸露和绝缘材料型式的探头，几乎用于所有场合物位的粘稠、粘污介质、颗粒状介质、混合介质测量，特别适用于强酸、碱等腐蚀性强介质的测量。
本节规程以UDE系列液位计为例说明，其他同类仪表可参照执行。
主要技术指标
测量范围：～50m。
工作压力等级(MPa)：，，，，，。
工作温度：普通型- 80～120℃；高温型120—230℃。
精确度：±0．5％。
输入电压：额定电压24VDC。
最低输入电压：12V DC。
最高输入电压：36V DC。
输出信号：4～20mA DC二线制。
负载电阻：额定负载电阻250Ω；最大负载电阻600 Ω (24 V DC时)。
环境温度：- 40～75℃。
相对湿度：≤85％。
防爆标志：防爆型dⅡBT2～T5；本安型ibⅡBT2～T6。
本安型敷设电缆的电感、电容量不超过、μF。
检查校验
检查
该仪表的连接方式主要有：法兰连接和螺纹连接，使用前，检查与设备连接是否紧固。
在初始状态下(容器内没有物料介质的情况下)，调整电桥电路调谐电容器的大小，平衡掉初始电容C
(分布电容)，使变送器的输出为4mA。
升高容器内物料高度，测量实际物料高度，调节量程，使仪表输出与实际高度相符。
按照本节和步骤重复调整直到符合要求为止。
使用和维护
安装
用于测量液位时，探头应垂直于液面；用于液位高低限报警时，探头应平行于液面；如果介质的介电常数随操作条件和环境的变化太大，不宜使用。
日常维护工作。
检查仪表接线是否良好，有无腐蚀、进水等情况。
检查仪表电源是否正常。
检修
检查探头是否完好，有无变形、腐蚀或其他受损情况；清除探头的附着物。
检查信号线绝缘是否良好，电感、电容量是否达到要求，如果达不到要求要更换。
检查接头法兰或螺丝是否连接良好。
检修后按和步骤重新校对仪表。
