钢筋焊接的接头形式
钢筋在焊接时常见的接头形式有以下几种：
1. 对接焊缝：将两根钢筋的端面对齐，通过焊接将其连接在一起，适用于对接连接的构件。
2. 角焊缝：将两根钢筋的端面呈一定的夹角对齐，通过焊接将其连接在一起，适用于构件的连接处有一定的角度变化。
3. T型焊缝：将一根钢筋垂直于另一根钢筋的表面焊接，形成T字形的接头，适用于构件需要增加横向的连接的情况。
4. 矩形焊缝：将两根钢筋的端面接触成矩形形状，通过焊接将其连接在一起，适用于需要在两个方向上增加连接的情况。
5. 环焊缝：将钢筋制成环形，通过焊接将其连接在一起，适用于构件需要形成闭合环路的情况。
这些接头形式中最常见的是对接焊缝和角焊缝。
在焊接钢筋接头时，需要选择适当的焊接方法和焊接材料，并严格按照相关规范和标准进行施工，以确保焊接接头的质量和可靠性。

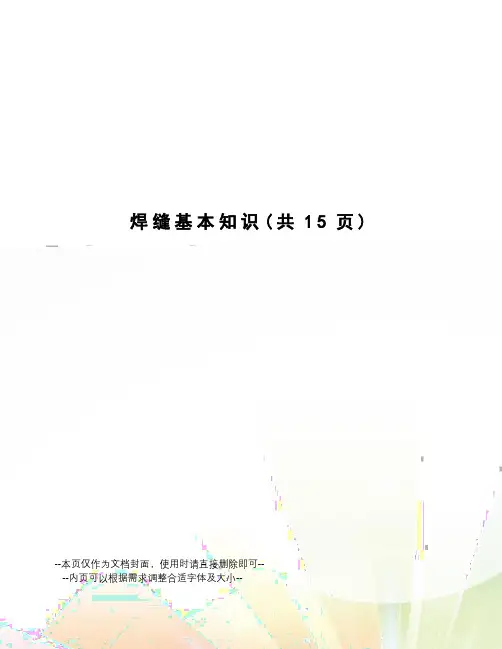

焊缝基本知识(共15页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--焊缝基本常识一、焊接接头及类型用焊接方法连接的接头称为焊接接头（简称为接头）。
它由焊缝、熔合区、热影响区及其邻近的母材组成。
在焊接结构中焊接接头起两方面的作用，第一是连接作用，即把两焊件连接成一个整体；第二是传力作用，即传递焊件所承受的载荷。
根据GB/T3375—94《焊接名词术语》中的规定，焊接接头可分为10种类型，即对接接头、T形接头、十字接头、搭接接头、角接接头、端接接头、套管接头、斜对接接头、卷边接头和锁底接头，示于图1。
其中以对接接头和T形接头应用最为普遍。
二、焊缝坡口基本形式根据设计或工艺需要，将焊件的待焊部位加工成一定几何形状的沟槽称为坡口。
开坡口的目的是为了得到在焊件厚度上全部焊透的焊缝。
坡口的形式由 GB985—88《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸》、GB986—88《埋弧焊焊缝坡口的基本形式及尺寸》标准制定的：常用的坡口形式有I形坡口、Y型坡口、带钝边U形坡口、双Y形坡口、带钝边单边V形坡口等，见图2。
三、坡口几何尺寸的参数及作用1）坡口面，焊件上所开坡口的表面称为坡口面，见图3。
2）坡口面角度和坡口角度，焊件表面的垂直面与坡口面之间的夹角称为坡口面角度，两坡口面之间的夹角称为坡口角度，见图4。
开单面坡口时，坡口角度等于坡口面角度；开双面对称坡口时，坡口角度等于两倍的坡口面角度。
坡口角度（或坡口面角度）应保证焊条能自由伸入坡口内部，不和两侧坡口面相碰，但角度太大将会消耗太多的填充材料，并降低劳动生产率。
3）根部间隙，焊前，在接头根部之间预留的空隙称为根部间隙。
亦称装配间隙。
根部间隙的作用在于焊接底层焊道时，能保证根部可以焊透。
因此，根部间隙太小时，将在根部产生焊不透现象；但太大的根部间隙，又会使根部烧穿，形成焊瘤。
4）钝边，焊件开坡口时，沿焊件厚度方向未开坡口的端面部分称为钝边。
焊接形式一、焊接接头形式焊接接头形式：对接接头、角接接头及T字形接头、搭接接头。
（a）对接接头；（b）角接接头；（c）搭接接头图4-44 焊接接头的三种形式1．对接接头结构：两个相互连接零件在接头处的中面处于同一平面或同一弧面内进行焊接的接头。
特点：受热均匀，受力对称，便于无损检测，焊接质量容易得到保证。
应用：最常用的焊接结构形式。
2．角接接头和T型接头结构：两个相互连接零件在接头处的中面相互垂直或相交成某一角度进行焊接的接头。
两构件成T字形焊接在一起的接头，叫T型接头。
角接接头和T字接头都形成角焊缝。
特点：结构不连续，承载后受力状态不如对接接头，应力集中比较严重，且焊接质量也不易得到保证。
应用：某些特殊部位：接管、法兰、夹套、管板和凸缘的焊接等。
3．搭接接头结构：两个相互连接零件在接头处有部分重合在一起，中面相互平行，进行焊接的接头。
特点：属于角焊缝，与角接接头一样，在接头处结构明显不连续，承载后接头部位受力情况较差。
应用：主要用于加强圈与壳体、支座垫板与器壁以及凸缘与容器的焊接。
二、坡口形式焊接坡口——为保证全熔透和焊接质量，减少焊接变形，施焊前，一般将焊件连接处预先加工成各种形状。
不同的焊接坡口，适用于不同的焊接方法和焊件厚度。
坡口形状基本坡口形状：Ⅰ形、V形、单边V形、 U形、J形。
组合形状特例：一般接头应开设坡口，而搭接接头无需开坡口即可焊接。
双V形坡口由两个V形坡口和一个I形坡口组合而成图4-45 坡口的基本形式图4-46 双V形坡口三、压力容器焊接接头分类目的：为对口错边量、热处理、无损检测、焊缝尺寸等方面有针对性地提出不同的要求，GB150根据位置，根据该接头所连接两元件的结构类型以及应力水平，把接头分成A、B、C、D四类，如图4-47。
图4-47 压力容器焊接接头分类A类：圆筒部分的纵向接头（多层包扎容器层板层纵向接头除外）、球形封头与圆筒连接的环向接头、各类凸形封头中的所有拼焊接头以及嵌入式接管与壳体对接连接的接头。
详谈焊接接头和焊缝区别以及种类和形式焊接接头和焊缝是焊接技术中最基础的两个专业术语，好多时候我们可能分不清两者的区别，实际上焊接接头和焊缝是两种不同的概念。
焊接接头：是指两个或两个以上零件用焊接方法连接的接头，焊接接头由焊缝金属、熔合区、热影响区和母材金属所组成。
焊缝：是利用焊接热源的高温，将焊材和接缝处的金属熔化连接而成的缝。
可见焊缝只是焊接接头的一部分。
焊接接头形式和焊缝形式也是不同的，对接焊缝连接的不一定都是对接接头，可能是角接接头；角焊缝连接的不一定都是角接头，可能是T型接头。
焊接接头形式不同，连接它们的焊缝形式是可以相同的，同一种焊缝形式也可以是不同的焊接接头。
焊接中，由于焊件的厚度、结构及使用条件的不同，其接头型式及焊缝形式也不同。
下面我们来分别介绍焊接接头和焊缝的种类及形式。
一、焊接接头1、焊接接头种类根据接头构造形式不同，焊接接头主要有：对接接头、T形接头、角接接头及搭接接头等，基本覆盖了接头的种类。
部分教材分为：对接接头、T形接头、十字接头、搭接接头、盖板接头、套管接头、塞焊接头、角焊接头、卷边接头和端接接头等10种类型。
盖板接头、套管接头、塞焊接头实质上是搭接接头的变形，而不同的卷边接头可分属于对接接头、角接接头和端接接头。
2、焊接接头特点1）对接接头对接接头：两件表面构成大于或等于135°，小于或等于180°夹角的接头。
对接接头是各种焊接结构中它是采用最多的一种接头型式。
对接接头对于对接接头，钢板厚度在6 mm以下，除重要结构，一般可以不开坡口。
厚度不同的钢板对接时要考虑两板厚度差，不超过规定（可查手册）时，则焊缝基本形式与尺寸按厚板尺寸来选取；否则，应在厚板上作出单面或双面削薄，其削薄长度L≥3倍板厚差。
2）角接接头角接接头：两焊件端面间构成大于30°、小于135°夹角的接头。
角接接头，接头受力状况不太好，常用于不重要的结构中。
角接接头3）T形接头T形接头：一焊件的端面与另一件表面构成直角或近似直角的接头。
焊接接头及焊缝形成4课时。
重点：焊接接头形式，坡口形式，焊缝形式难点：了解接头种类，坡口的形式作用4——1，焊接接头种类及坡口形式2课时。
重点：认识接头形式，种类，坡口形式难点：接头的应用，坡口的作用，相应的尺寸一．焊接接头的种类用焊接方法联接的接头叫做焊接接头焊接接头包括：焊缝、熔合区和热影响区焊接接头包括：对接接头，T形接头，十字接头，搭接接头，角接接头，端接接头，套管接头，斜对接接头，卷边接头，和锁底对接接头，常用的几种接头有：1.对接接头：两焊件相对平行的接头。
它是焊接结构中应用最多的一种接头形式，最常用的一种接头形式，这种接头受力状况好，应力集中程度低，是比较理想的接头形式。
2.T形接头：一焊件之端与另一焊件表面构成直角或近似直角的接头，能承受各种方向力和力炬。
是综合性最好的接头。
仅次于对接接头的焊接接头3.角接接头两焊件端面构成在于30度小于135度夹角的接头。
这种接头受力状况不好，多用于箱形构件，根据焊件厚度不同常用于不重要的结构中。
4.搭接接头两焊件部分重叠构成接头，其应力分布不均匀。
疲劳强度较低，不是理想的接头形式，适用于被焊结构狭窄及密闭的时接结构。
二．坡口形式及坡口尺寸坡口形式共有三种：基本型、组合型、特殊型1．坡口的作用开坡口的目的就是保证电弧能深入根部，使根部焊透以便清除熔渣，获得较好的焊缝成型。
而且坡口能起到调节基本金属与填充金属的比例作用。
（手弧时熔深一般2—4MM）2．坡口形式（基本型）1）工形坡口不开坡口，两焊件之间留有一定的间隙，一般在5——6MM的焊件，保证焊透2）V形坡口是最常用的坡口形式，便于加工焊接为单面焊，焊后易产生角变形。
V形坡口加工容易，但焊后易产生角度变形。
3）X形坡口采用此坡口后，在厚度相等的情况下，能减少焊缝金属量1/2，并且对称焊接，焊后焊接形较小。
缺点是焊接时需要翻转焊件，X形坡口即能减少填充金属又能减少焊缝变形的坡口。
4）U形坡口在焊件厚度相同的条件下U形坡口的空间面积比X形坡口小得多，所以当焊件厚度较大，只能单面焊接时，为提高生产率，可采用U形坡口，但这种坡口由于根部有圆弧加工比较复杂，特别是在圆筒形焊件的筒壳上加工更加困难。
焊接接头的形式及示意图焊接接头共有五种形式，对接，角接，T形，搭接和端接接头。
如图4.2所示，这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。
根据不同的接头设计，每种接头形式又形成各种不同的焊缝，并且这些焊缝与每种接头形式很接近。
接头设计确定了其形状，尺寸和结构。
在图4.1的AWS A3.0 (1994 版) 标准术语和定义中增加了卷边接头和铰接焊接接头。
图4.3，卷边接头是五种基本接头形式中的一种，其形成的焊缝接头中至少要有一组成件是卷边形状。
铰接焊接接头是“有另一工件跨越对接接头并分别焊接在要被连接的工件上”(见图4.4)。
图4.1-AWS A3.0，标准焊接术语及定义形成一个接头的每个工件叫焊接件（或焊件），并分为三类，对接焊件，非对接焊件，铰接焊件。
图4.4和4.5对每种焊件都有描述。
对接焊件是用一个对接件防止另一焊接件沿垂直壁厚方向移动。
例如，对接接头的两个焊件都是对接焊件，T型接头或角接接头中的一个焊接件就是对接焊件。
非对接焊件就是一接头焊件可沿垂直其壁厚方向任意移动。
例如，搭接接头的两个焊件都是非对接焊件，T型接头或角接接头中的一个焊件就是非对接焊件。
铰接焊件就是跨在对接接头上的工件。
图4.4中给出了两个实例，用于连接对接接头的铰接。
焊缝的形式是用接头的几何形状来表示的。
接头的几何形状就是焊前的截面尺寸及形状。
从截面方向上看一接头时，每个焊件的端部形状常常与其焊缝形式及符号相似。
图4.6给出了用于焊接制造中焊缝常见的端部形状。
从图4.7到4.11提供的截面图中可发现焊缝符号与各种端部形状组合之间的关系。
各种不同端部形状的组合也形成了各种不同的接头形状，即形成了如图4.2所示的五种基本接头形式的各种情况。
其它的一些焊缝形式和坡口设计可用它们的结构或者成形的形状来表示，这些形状包括端部的形状或是表面制备的形状。
图4.4——铰接对接接头焊接接头部件接头型式确定后，有必要描述所要求的接头设计。
焊缝形式及检验(一)焊缝形式焊缝按不同分类方法可分为下列几种形式：(1)根据GB／T 3375—94的规定，按焊缝结合形式，分为对接焊缝、角焊缝、塞焊缝、槽焊缝和端接焊缝五种：1)对接焊缝：在焊件的坡口面间或一零件的坡口面与另一零件表面间焊接的焊缝，2)角焊缝：沿两直交或近直交零件的交线所焊接的焊缝。
3)端接焊缝：构成端接接头所形成的焊缝。
4)塞焊缝：两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角焊缝者不称塞焊。
5)槽焊缝：两板相叠，其中一块开长孔，在长孔中焊接两板的焊缝，只焊角焊缝者不称槽焊。
(2)按施焊时焊缝在空间所处位置分为平焊缝、立焊缝、横焊缝及仰焊缝四种形式。
(3)按焊缝断续情况分为连续焊缝和断续焊缝两种形式。
断续焊缝又分为交错式和并列式两种(图1—16)，焊缝尺寸除注明焊脚K外，还注明断续焊缝中每一段焊缝的长度l和间距e，并以符号“Z”表示交错式焊缝。
图1—16 断续角焊缝(a)交错式(b)并列式（4）焊接方法(二)焊缝的形状尺寸焊缝的形状用一系列几何尺寸来表示，不同形式的焊缝，其形状参数也不一样。
熔焊接头的组成经熔焊所形成的各种接头都是由焊缝、熔合区、热影响区及其邻近的母材组成，见下图。
（1）焊缝（2）熔合线（3）热影响区（4）母材焊缝起着连接金属和传递力的作用，它是焊接过程中由填充金属和部分母材熔合后疑固而成，其性能决定于两者熔合后成分和组织。
热影响区是母材受焊接热的影响（但未熔化）而发生金相组织和力学性能变化的区域。
焊后热影响区上有可能产生脆化、硬化和软化的不利现象。
焊缝各部分名称1．焊缝宽度焊缝表面与母材的交界处叫焊趾。
焊缝表面两焊趾之间的距离叫焊缝宽度，如图1—17。
图1—17焊缝宽度2．余高超出母材表面焊趾连线上面的那部分焊缝金属的最大高度叫余高，见图1—18。
在静载下它有一定的加强作用，所以它又叫加强高。
但在动载或交变载荷下，它非但不起加强作用，反而因焊趾处应力集中易于促使脆断。
焊缝和焊接接头的概念焊缝和焊接接头是两个不同的概念，通常考虑较多的是焊接接头焊接接头对焊缝是一个包含关系。
焊缝是焊肉形状，接头是焊件的连接形式。
对接接头可能焊肉是角焊缝，角接接头可能焊肉是对接焊缝。
按焊缝本身截面形式不同，焊缝分为对接焊缝和角焊缝。
●对接焊缝：按焊缝金属充满母材的程度分为焊透的对接焊缝和未焊透的对接焊缝。
焊透的对接焊缝简称对接焊缝。
●角焊缝：连接板件板边不必精加工，板件无缝隙，焊缝金属直接填充在两焊件形成的直角或斜角的区域内。
●对接焊缝定义：在焊件的坡口面间或一零件的坡口面与另一零件表面间焊接的焊缝。
●角焊缝定义：沿两直交或近直交零件的交线所焊接的焊缝。
基本上区别这两种，可以用有没有倒坡口来确定，有坡口的是对接焊缝，没有的是角焊缝；也非尽然，如图所示——利用零件厚度与另一零件间形成的填充结构，这时应结合GB/T3375-94定义进行判别属于对接焊缝还是角焊缝，上图标识的是对接焊缝。
角焊缝和对接焊缝1、焊接接头型式主要有对接接头、T形接头、角接接头、搭接接头4种，其次还有十字接头、卷边接头、端接接头、锁底接头、套管接头等。
◆对接接头：两焊件表面构成大于或等于135º，小于或等于180º夹角的接头。
◆角接接头：两焊件端部构成大于30º、小于135º夹角的接头。
2、焊件经焊接后所形成的结合部分，即填充金属与熔化的母材凝固后形成的区域，称为焊缝。
焊缝型式分为对接焊缝（坡口焊缝）和角焊缝。
对接焊缝：在焊件的坡口面间或一焊件的坡口面与另一焊件端（表）面间焊接的焊缝，称为对接焊缝，（ASME法规称坡口焊缝）。
角焊缝：两焊件结合面构成直交或接近直交所焊接的焊缝，称为角焊缝如果一个焊接接头即有对接焊缝，又有角焊缝，这样的焊缝称为组合焊缝对接接头的焊缝形式可以是对接焊缝，也可以是角焊缝或组合焊缝，但以对接焊缝居多。
有的对接接头的焊缝形式是角焊缝，有的角接接头的焊缝形式是对接焊缝（详见GB/T3375-94标准）。
焊接接头常用的形式和尺寸焊接接头是将金属材料通过熔化热能进行连接的方法之一、它常用于各种工业中，如汽车制造、船舶建造、桥梁建设等。
焊接接头的形式和尺寸因应用需求和材料种类而有所差异。
本文将详细介绍焊接接头的常见形式和尺寸。
1. 对接接头（Butt joint）对接接头是最常用的焊接接头形式之一，用于连接两个相邻部件的边缘。
对接接头的尺寸常见有以下几种：-单面焊缝：只在一侧进行焊接，另一侧是未熔化的材料；-双面焊缝：两侧都进行焊接，形成一条连续的焊缝；-V型坡口：焊接前将接头两侧倾斜，形成一个V型坡口，用于增加焊缝深度；-U型坡口：焊接前将接头两侧倾斜，形成一个U型坡口，与V型坡口类似但不如V型深。
2. 搭接接头（Overlap joint）搭接接头是将两个部件的边缘部分重叠并焊接在一起，形成一个连接。
常见的搭接接头尺寸有：-等高搭接：搭接长度与焊缝宽度相等；-不等高搭接：搭接长度与焊缝宽度不相等，常用于增强连接强度；-T形搭接：一侧的边缘部分与另一侧焊接，形成一个T形搭接。
3. 角接头（Corner joint）角接头是将两个部件的边缘保持90度角并进行焊接的接头。
常见的角接头尺寸有：-L型角接头：两个部件呈L型连接；-T型角接头：两个部件呈T型连接；-V型角接头：两个部件呈V型连接；-X型角接头：两个部件呈X型连接。
4. 焊接环（Welding ring）焊接环是一种环形接头，将两个或多个部件的端面连接在一起。
常见的焊接环尺寸有：-圆环焊接：将两个部件的端面呈圆环形焊接；-方环焊接：将两个部件的端面呈方形环形焊接；-不规则环焊接：将两个部件的端面呈不规则环形焊接，根据实际需要进行设计。
此外，还有一些特殊形式的焊接接头，如T接头、搭接对接接头等，在此不一一列举。
需要注意的是，在实际应用中，焊接接头的尺寸设计需要充分考虑所连接部件的强度要求、应力分布、操作工艺和焊接机器的设定等因素。
因此，在具体的焊接工程中，需根据实际情况进行设计和选择适当的焊接接头尺寸。
焊缝形式及检验(一)焊缝形式焊缝按不同分类方法可分为下列几种形式：(1)根据GB／T 3375—94的规定，按焊缝结合形式，分为对接焊缝、角焊缝、塞焊缝、槽焊缝和端接焊缝五种：1)对接焊缝：在焊件的坡口面间或一零件的坡口面与另一零件表面间焊接的焊缝，2)角焊缝：沿两直交或近直交零件的交线所焊接的焊缝。
3)端接焊缝：构成端接接头所形成的焊缝。
4)塞焊缝：两零件相叠，其中一块开圆孔，在圆孔中焊接两板所形成的焊缝，只在孔内焊角焊缝者不称塞焊。
5)槽焊缝：两板相叠，其中一块开长孔，在长孔中焊接两板的焊缝，只焊角焊缝者不称槽焊。
(2)按施焊时焊缝在空间所处位置分为平焊缝、立焊缝、横焊缝及仰焊缝四种形式。
(3)按焊缝断续情况分为连续焊缝和断续焊缝两种形式。
断续焊缝又分为交错式和并列式两种(图1—16)，焊缝尺寸除注明焊脚K外，还注明断续焊缝中每一段焊缝的长度l和间距e，并以符号“Z”表示交错式焊缝。
图1—16 断续角焊缝(a)交错式(b)并列式（4）焊接方法(二)焊缝的形状尺寸焊缝的形状用一系列几何尺寸来表示，不同形式的焊缝，其形状参数也不一样。
熔焊接头的组成经熔焊所形成的各种接头都是由焊缝、熔合区、热影响区及其邻近的母材组成，见下图。
（1）焊缝（2）熔合线（3）热影响区（4）母材焊缝起着连接金属和传递力的作用，它是焊接过程中由填充金属和部分母材熔合后疑固而成，其性能决定于两者熔合后成分和组织。
热影响区是母材受焊接热的影响（但未熔化）而发生金相组织和力学性能变化的区域。
焊后热影响区上有可能产生脆化、硬化和软化的不利现象。
焊缝各部分名称1．焊缝宽度焊缝表面与母材的交界处叫焊趾。
焊缝表面两焊趾之间的距离叫焊缝宽度，如图1—17。
图1—17焊缝宽度2．余高超出母材表面焊趾连线上面的那部分焊缝金属的最大高度叫余高，见图1—18。
在静载下它有一定的加强作用，所以它又叫加强高。
但在动载或交变载荷下，它非但不起加强作用，反而因焊趾处应力集中易于促使脆断。
接头形式与焊缝形式的区别1、焊接接头型式主要有对接接头、T形接头、角接接头、搭接接头4种，其次还有十字接头、卷边接头、端接接头、锁底接头、套管接头等。
对接接头：两焊件表面构成大于或等于135º，小于或等于180º夹角的接头，称为对接接头角接接头：两焊件端部构成大于30º、小于135º夹角的接头，为角接接头2、焊件经焊接后所形成的结合部分，即填充金属与熔化的母材凝固后形成的区域，称为焊缝。
.
焊缝型式分为对接焊缝（坡口焊缝）和角焊缝。
对接焊缝：在焊件的坡口面间或一焊件的坡口面与另一焊件端（表）面间焊接的焊缝，称为对接焊缝，（ASME 法规称坡口焊缝）。
角焊缝：两焊件结合面构成直交或接近直交所焊接的焊缝，称为角焊缝如果一个焊接接头即有对接焊缝，又有角焊缝，这样的焊缝称为组合焊缝对接接头的焊缝形式可以是对接焊缝，也可以是角焊缝或组合焊缝，但以对接焊缝居多。
有的对接接头的焊缝形式是角焊缝，有的角接接头的焊缝形式是对接焊缝（详见GB/T3375-94标准）。
