电气仪表基础知识培训嘿，朋友们！今天咱们就像探险家进入神秘丛林一样，来探索电气仪表基础知识这个有趣的世界。
你可以把电气仪表想象成超级英雄的装备。
就像钢铁侠的战甲，上面有各种各样的指示灯和读数，每个部分都有特殊的功能。
电压表就像是超级英雄的视力检测装备，它能一眼看穿电路里的电压大小。
这电压表呀，就像一个很挑剔的美食家，精确地告诉你电压是多少伏，容不得一点误差，要是电压这个“食物”不合它的口味，那可就有问题啦。
电流表呢，它就像是一个数钱数到手抽筋的收银员，专门清点电路里电流这个“金钱”的数量。
电流在电路里跑来跑去，电流表就把它们一个个抓住清点，而且动作超快，那数字在表盘上跳来跳去，就像一群调皮的小精灵。
再说说电阻表，它像一个严厉的裁判。
电路里的电阻要是想搞鬼，电阻表就会毫不留情地把它的真实阻值揭露出来。
不管电阻是想偷偷变大还是变小，电阻表就像拥有透视眼一样，让电阻无所遁形。
电气仪表的接线就像一场精心编排的舞蹈。
每根线都有自己的位置，就像舞蹈演员在舞台上有固定的站位。
要是接错了线，那就像是舞蹈演员跳错了舞步，整个表演就乱套了，电路也会出故障，说不定还会像一个发脾气的小孩一样，直接罢工呢。
而仪表的精度呢，就像是射击运动员的命中率。
精度高的仪表就像神枪手，每次都能准确命中目标，误差超级小。
要是精度低的仪表，就像个刚学射击的新手，总是偏离目标，给出的数值也让人不太放心。
还有那些仪表的刻度，像是一把特殊的尺子。
不过这尺子可不像咱们平时用的那么简单。
有的刻度密密麻麻，就像一群小蚂蚁排着队，你得瞪大眼睛仔细看才能读准数值。
电气仪表的校准也是个很有趣的事儿。
就像给一匹马调整马镫的长度，得让它刚刚好适合骑手。
校准仪表就是要让它在最佳状态下工作，这样它给出的数据才准确可靠。
学习电气仪表基础知识，就像是在玩一场超级有趣的解谜游戏。
每个仪表的原理、功能、接线都是一个小谜题，当你解开一个又一个谜题的时候，那种成就感就像登上了山顶看到了最美的风景一样。
目录第一章化工设备第2页第一节塔器第2页第二节加热炉第6页第三节换热设备第8页第四节容器第10页第五节泵第11页第六节压缩机第16页第七节化工设备材料第18页第八节问答题第23页第二章电气、仪表第24页第一节电气概况第24页第二节电气基础知识第30页第三节常用电气基本操作第38页第四节仪表自控基本知识第40页第三章思考题第页第一章化工设备第一节塔器塔器是化工生产中实现气相和液相或液相和液相间传质的最重要的设备之一，设计压力低于10.0Mpa(包括真空），设计温度高于－40℃低于550℃。
在塔器中所进行的工艺过程虽然各不相同,结构类型各异,但总的来说仅可划分为板式塔和填料塔两大类。
不论板式塔或填料塔，从设备设计的角度来看,其基本结构可以概括为：塔体,包括筒节、端盖和联接法兰等；内件，指塔板或填料及其支撑装置及喷淋装置；支座，一般均用裙式支座；附件，包括人孔、进出料接管、各类仪表接管、液体和气体的分配装置，以及塔外的扶梯、平台、保温层等。
塔按内件分为板式塔和填料塔.下面以板式塔为例.1。
1.1 塔体（筒体、封头、联接法兰等）（1）筒体：筒体由数段筒节拚焊而成。
常用来制造筒体的材料有16MnR,20R,有时用0Cr18Ni9Ti以及复合钢板。
(2）封头：常见的压力容器的封头又称端盖，有半球形、椭圆形、蝶形、锥形及平板等。
在实际生产中，大多数塔器采用椭圆形封头,而半球形封头受力最均匀，因而常用在高压容器上;平板封头应力突变最大,一般应用于常压容器。
1.1.2 内件〔塔盘、各种气体液体出入管、除雾器、挡板及过滤器等〕塔盘结构型式很多，常见的有圆形泡罩、槽形泡罩塔盘，S型塔盘，舌型塔盘，浮阀塔盘，浮舌塔盘，浮动喷射塔盘以及筛孔塔盘，在石油、化工中,用的较多的是圆形泡罩、浮阀、浮舌和筛孔等几种。
这里就主要介绍浮阀和筛孔塔盘结构。
(1) 浮阀塔盘：浮阀按其结构又分为两大类：一是盘状浮阀，也就是浮阀是圆盘形,塔板上开圆孔，三条腿固定浮阀升高位置，另外是十字架固定升高位置，其中以FI型为多。
电气设备培训资料(doc 50页)一、《第四册电气设备安装工程》（以下简称本册定额）适用于工业与民用电压等级小于或等于10kV变配电设备及线路安装、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等安装工程。
内容包括：变压器、配电装置、母线、绝缘子、配电控制与保护及接地装置、电压等级小于或等于10kV架空输电线路、配管、配线、照明器具、低压电器设备、运输设备电气装置等安装及电气设备调试内容。
二、本册定额编制的主要技术依据：1.《工业企业照明设计标准》GB 50034-2004；2.《电气装置安装工程高压电器施工及验收规范》GB 50147-2010；3.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB 50148-2010；4.《电气装置安装工程母线装置施工及验收规范》GB 50149-2010；5.《电气装置安装工程电气设备交接试验标准》GB 50150-2006；6.《电气装置安装工程电缆线路施工及验收规范》GB 50168-2006；7.《电气装置安装工程接地装置施工及验收规范》GB 50169-2006；8.《电气装置安装工程旋转电机施工及验收规范》GB 50170-2006；9.《电气装置安装工程盘、柜及二次回路接地施工及验收规范》GB 50171-2012；10.《电气装置安装工程蓄电池施工及验收规范》GB 50172-2012；11.《建筑物防雷工程施工与质量验收规范》GB 50601-2010；12.《电气装置安装工程35kV及以下架空电力线路施工及验收规范》GB 50173-2012；13.《电气装置安装工程低压电器施工及验收规范》GB 50254-96；14.《电气装置安装工程电力变流设备施工及验收规范》GB 50255-96；15.《电气装置安装工程起重机电气装置施工验收规范》GB 50256-96；16.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB 502 57-96；17.《建筑电气工程施工质量验收规范》GB 50303-2011；工业与民用建筑物上进行安装时，按下表计算，建筑物超高增加的费用，其费用中人工费占65%。
电工仪表工安全培训教材第一章：引言随着电力行业的发展和电气设备的广泛应用，电工仪表工作成为一项重要的职业。
然而，电工仪表工作所涉及的电气设备和电力线路存在一定的安全风险。
为了提高电工仪表工的安全意识和技能，保障他们的人身安全，本教材旨在提供相关的安全培训知识和技巧。
第二章：电工仪表工作岗位说明2.1 电工仪表工作职责电工仪表工主要负责对电气设备和电力线路进行安装、检修、维护和监控等工作。
他们应熟悉各种仪表的使用和操作方法，并具备一定的电气知识和技能。
2.2 电工仪表工作环境电工仪表工作通常在室内和室外环境中进行。
他们可能会遇到高温、高压、高空等复杂的工作环境，需要具备相应的安全意识和应对能力。
第三章：电工仪表工作安全规范3.1 电气安全规范电工仪表工在进行工作前，应了解并遵守相关的电气安全规范，包括但不限于停电操作、带电操作、接地保护等。
任何违反电气安全规范的行为都可能导致严重的后果，因此必须严格执行。
3.2 高空作业安全规范电工仪表工在进行高空作业时，必须使用安全带和安全绳等安全装备，并按照相关的操作规范进行作业。
同时，应注意周围的安全环境，确保没有坠落物和危险的气体等。
第四章：电工仪表工作安全操作技巧4.1 仪表使用与维护电工仪表工在进行仪表使用和维护时，应先进行安全检查，确保仪表的正常运行和安全性。
同时，需要按照使用说明书正确操作，并做好日常维护工作，及时更换损坏的仪表。
4.2 电力线路的安全操作电工仪表工在进行电力线路的操作时，应先切断电源，确保工作区域没有带电部分。
在操作过程中，应佩戴绝缘手套和绝缘鞋，并使用绝缘工具进行作业，以避免触电事故的发生。
第五章：电工仪表工作事故应急处理5.1 电工事故的分类与原因电工仪表工作中常见的事故类型包括触电事故、火灾事故和设备故障等。
这些事故的发生往往有违反安全规范、操作不当和设备故障等原因。
5.2 电工事故的应急处理一旦发生电工事故，电工仪表工应立即采取措施确保自身安全，并向相关部门报警。
设备基础培训资料（二）引言概述：设备基础培训资料（二）是为了帮助新员工快速掌握设备基础知识而编写的文档。
本文档将从设备分类、设备工作原理、设备操作指南、设备故障排除和设备保养五个大点展开讲解，涵盖了设备基础培训所需的核心内容。
正文：一、设备分类：1. 机械设备：包括机械传动装置、各类传动机构、液压和气动设备等。
2. 电气设备：包括电机、电控柜、开关、电缆等电气元件。
3. 仪器仪表设备：用于测量和监控生产过程中的各项参数，例如温度、压力、流量等。
4. 分析测试设备：包括物质成分分析仪器、环境检测仪器等。
5. 自动化设备：包括PLC控制系统、DCS系统等。
二、设备工作原理：1. 机械设备工作原理：各类机械传动装置的原理和工作方式，如齿轮传动、链条传动、皮带传动等。
2. 电气设备工作原理：电机的工作原理和分类，开关的原理和用途，电控柜的工作原理和组成等。
3. 仪器仪表设备工作原理：各种测量仪器的工作原理，传感器的原理和类型等。
4. 分析测试设备工作原理：不同物质成分分析仪器的工作原理和应用范围，环境检测仪器原理和使用方法等。
5. 自动化设备工作原理：PLC控制系统的原理和程序编写方法，DCS系统的原理和控制策略等。
三、设备操作指南：1. 机械设备操作指南：包括设备开启与关闭顺序，操作规范及注意事项等。
2. 电气设备操作指南：正确使用电气设备的步骤和操作要点，如接触器的使用方法，电机的启动和停止等。
3. 仪器仪表设备操作指南：正确操作各类仪器仪表设备的方法和注意事项，例如校准仪器、更换传感器等。
4. 分析测试设备操作指南：各类物质分析仪器的正确操作方法和数据解读技巧等。
5. 自动化设备操作指南：PLC控制系统和DCS系统的操作界面介绍，用户权限管理和设备故障处理方法等。
四、设备故障排除：1. 常见故障原因：列举常见设备故障的原因，如电机过热、电路短路、传感器故障等。
2. 故障排查步骤：故障排查前的准备工作，从外部到内部逐步进行故障排除的步骤。
2023-10-28CATALOGUE目录•电气设备概述•电气设备维护与保养•电气设备的安全操作规程•电气设备故障诊断与维修•电气设备环保与节能技术•电气设备培训计划与实施01电气设备概述电气设备是一种用于电能转换、控制、测量和利用的设备。
定义根据功能和应用领域，电气设备可分为多种类型，如变压器、开关设备、电动机、发电机、电抗器、电阻器、电力电子设备等。
分类电气设备的定义与分类电气设备是工业生产中重要的能源供应设备，如变压器、电动机等，用于将电能转化为机械能，驱动各种机械设备。
电气设备在工业中的应用能源供应电力电子设备、PLC等用于实现自动化控制和信号处理，提高生产效率。
自动化控制开关设备、熔断器等用于保护电力系统免受过载、短路等损害。
电力保护为电气设备提供电能。
电源电气设备的主要功能部分，如电机、照明灯等。
负载控制电气设备的接通和断开。
开关保护电气设备免受过载、短路等损害。
保护装置电气设备的基本组成02电气设备维护与保养电气设备维护的基本知识电气设备维护的重要性：预防设备故障、提高设备使用寿命和减少安全隐患。
电气设备维护的基本原则：安全、经济、预防和节能。
电气设备的定义与分类：根据功能、用途和电压等级等标准进行分类。
主要电气设备的维护与保养流程检查油温、油位和油质，紧固接线端子，检查分接开关等。
变压器高压开关柜低压配电柜不间断电源(UPS)检查机械部件、电气连接和辅助设备的运行状态，进行预防性试验等。
检查电器元件、电气连接和辅助设备的运行状态，进行清洁和维护等。
检查电池电压、充放电状态和逆变器等，进行充放电试验等。
常见故障及排除方法检查冷却系统、负载情况等，进行温度测量和调整。
变压器过热检查机械部件、电气连接和辅助设备的故障点，进行修复和调整。
高压开关柜拒动/误动检查电器元件、电气连接的故障点，进行更换和修复。
低压配电柜元器件故障检查逆变器的控制电路、功率器件等，进行修复和更换。
不间断电源(UPS)逆变器故障03电气设备的安全操作规程操作前应检查电气设备及附件是否完好，有无异常，如发现问题应及时报告维修。
2023-10-29
•设备介绍
•设备维护
•设备安全目录
•设备应用案例
01设备介绍
设备名称
设备型号
设备用途
设备制造商
设备基本情况
01
02
03
02设备维护
日常维护
每日检查
每次使用前进行简单的运行测试，如检查显示屏、按键、触摸屏等是否正常工作。
运行测试
清洁除尘
月度保养
每月对设备进行一次深度保养，如更换滤网、清洗内部组件、
检查散热系统等。
每周保养
每周对设备进行一次全面的检查，包括内部清洁、电线整理、
接口检查等。
年度保养
每年对设备进行一次全面检修，包括更换部件、升级硬件和软
件等。
定期保养
故障排查
03设备安全
安全操作规程
设备运行安全规程
设备停止安全规程
设备启动安全规程
03警示标识和操作说明
安全防护措施
01
防护罩和防护栏
02紧急停止按钮
安全事故处理
事故报告制度
建立事故报告制度，要求员工在发生事故后立即报告，并记录
事故的详细信息。
事故调查和分析
对事故进行调查和分析，找出事故原因，制定预防措施。
事故预防措施
根据事故分析结果，采取预防措施，避免类似事故再次发生。
04
设备应用案例
熟练掌握基本操作
使用合适的软件
了解设备特性
学习
工作
娱乐
设备问题解决方案
系统故障
软件问题
网络问题
感谢观看。
仪表基础知识过程控制一般是指冶金、石油、化工、电力、轻工、建材等工业部门生产过程的自动化，即通过采用各种自动化仪表、计算机等自动化技术工具，对生产过程中的某些物理参数进行自动检测、监督和控制，以达到最优化的技术经济指标，提高经济效率和劳动生产力，节约能源，改善劳动条件和保护环境卫生等目的。
过程控制系统是指自动控制生产过程中的温度、压力、流量、液位、成分分析等这样的一些变量，并且使这些变量稳定在某一范围，或按预定的规律变化的系统。
自动控制系统由三个部分组成：第一部分：检测仪表检测仪表是用来检测工艺过程参数的仪表（也叫一次仪表），它是工人的眼睛，它能检测工艺过程的大部分参数，这是人所做不到的。
例如：物质的成份分析（如：酸浓、SO2、O2，PH等）流量、液位、湿度、压力、转速、温度、重量、位移、振动等。
这些测量有的是直接测量出来的，但是大部分参数是不可能直接测量出来的，要用间接测量的方法才能测量出来。
第二部分：指示、调节仪表指示、调节仪表是控制系统的核心，相当于人的大脑，一般称为“二次仪表”。
现在大多数用DCS系统、PLC系统（可编程序控制器）。
一套DCS系统或PLC系统可以完成以前单体仪表所有的功能。
PLC控制系统的特长是用于开关控制，故现在很多电气设备都随机带来PLC控制系统，最小的控制系统甚至只有几个检测点。
但是若模拟信号太多，则用PLC系统就不太合适，成本太高（模拟卡较贵）。
DCS系统是一种综合控制系统，即能进行模拟控制，又能进行数字控制，系统可大可小，大到几万点，小到几十点；自从微软公司开发出“WINDOWS”系统以后，组态又方便，故DCS系统得到了广泛的应用，一般新上一个项目都会采用DCS系统。
第三部分：执行机构执行机构的种类：执行机构的种类有各种各样的。
除了常用的各种气动和电动调节阀外，很多电气设备都可以作为执行机构。
例如风机、泵、搅拌机、加热器等。
作为执行机构用的最多的还是各种各样的调节阀。

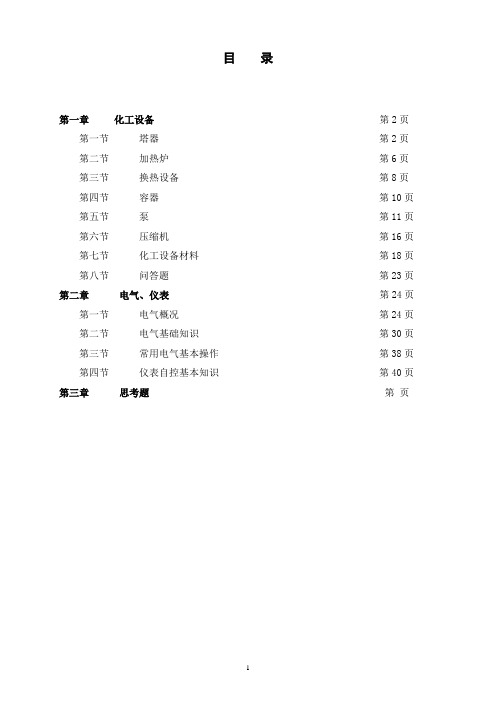

目录第一章化工设备第2页第一节塔器第2页第二节加热炉第6页第三节换热设备第8页第四节容器第10页第五节泵第11页第六节压缩机第16页第七节化工设备材料第18页第八节问答题第23页第二章电气、仪表第24页第一节电气概况第24页第二节电气基础知识第30页第三节常用电气基本操作第38页第四节仪表自控基本知识第40页第三章思考题第页第一章化工设备第一节塔器塔器是化工生产中实现气相和液相或液相和液相间传质的最重要的设备之一，设计压力低于10.0Mpa（包括真空），设计温度高于－40℃低于550℃。
在塔器中所进行的工艺过程虽然各不相同，结构类型各异，但总的来说仅可划分为板式塔和填料塔两大类。
不论板式塔或填料塔，从设备设计的角度来看，其基本结构可以概括为：塔体，包括筒节、端盖和联接法兰等；内件，指塔板或填料及其支撑装置及喷淋装置；支座，一般均用裙式支座；附件，包括人孔、进出料接管、各类仪表接管、液体和气体的分配装置，以及塔外的扶梯、平台、保温层等。
塔按内件分为板式塔和填料塔。
下面以板式塔为例。
1.1.1 塔体（筒体、封头、联接法兰等）(1) 筒体：筒体由数段筒节拚焊而成。
常用来制造筒体的材料有16MnR,20R,有时用0Cr18Ni9Ti 以及复合钢板。
(2) 封头：常见的压力容器的封头又称端盖，有半球形、椭圆形、蝶形、锥形及平板等。
在实际生产中，大多数塔器采用椭圆形封头，而半球形封头受力最均匀，因而常用在高压容器上；平板封头应力突变最大，一般应用于常压容器。
1.1.2 内件〔塔盘、各种气体液体出入管、除雾器、挡板及过滤器等〕塔盘结构型式很多，常见的有圆形泡罩、槽形泡罩塔盘，S型塔盘，舌型塔盘，浮阀塔盘，浮舌塔盘，浮动喷射塔盘以及筛孔塔盘，在石油、化工中，用的较多的是圆形泡罩、浮阀、浮舌和筛孔等几种。
这里就主要介绍浮阀和筛孔塔盘结构。
(1) 浮阀塔盘：浮阀按其结构又分为两大类：一是盘状浮阀，也就是浮阀是圆盘形，塔板上开圆孔，三条腿固定浮阀升高位置，另外是十字架固定升高位置，其中以FI型为多。
另外一种是条状浮阀，是带支腿的长条片，塔板上是长条孔。
浮阀的特点是：操作弹性大，最宜工作区范围大，由于气体从浮阀下吹出是靠近塔板处水平吹入液层内；因此雾沫夹带也小，气体流量可提高，生产能力大；由于塔板上只有浮阀片，流动障碍少，所以液面落差也少；全塔盘鼓泡均匀，效率可提高；另外还有压降较小，结构简单，安装方便，造价低等一系列优点。
对于浮阀塔板的结构型式可分为两种，一种是整块式；另一种是分块式，对于实际使用的塔盘，特别是炼油工业常采用分块式，而整块的仅用于塔径较小的塔。
分块式塔盘都可以从人孔中进出，以便于安装和检修。
在塔内圆周上每隔一定距离焊有支承圈，用以支承塔盘。
塔板通过螺栓联接或特制固定件与支承圈相联，塔盘之间通常采用螺栓或卡子互相联接从而组成整块塔盘。
从塔盘液体流向来看，塔盘可分为单流式和双流式塔盘。
单流式适用于塔径较小的塔；一般塔径为Φ200～Φ2400mm时采用单流式；当塔径在Φ2000mm以上时可用双流式。
板式塔填料塔塔的结构简图常用的分块式塔板有自身梁式和槽式两种结构，自身梁式塔板的连接分为与支承圈的连接、塔板与塔板之间的连接。
常用的塔盘紧固件有卡子、螺栓和龙门铁。
卡子由下卡（包括卡板及M10螺栓）、椭圆垫板及螺母等零件组成，当拧紧螺母时，通过椭圆垫板和卡板把塔板紧固在支持圈或支持板上，为便于安装，塔板上的卡子孔通常开成长圆形，塔盘板之间也可用M10螺钉直接相连。
龙门铁结构可用于塔盘板之间、塔盘板与支持圈或支持板之间的连接，其结构类型甚多，它具有结构简单、制造方便、能节省不锈钢等优点，但安装时要施焊，拆卸时要锤击，因此不宜用于易燃易爆及腐蚀的介质。
槽式塔板与支持圈连接结构与自身梁式大致相同，而槽式塔板的连接则采用螺栓连接。
螺栓若在上面，即为上拆结构；若在下面，即为下拆结构，有的可做成上下可拆结构。
(2) 筛孔塔盘：筛孔塔盘的结构很简单，就是在钢板上钻了许多三角形排列的小孔, 小孔直径在Φ10～Φ25不等。
气流从小孔中穿出吹入液体内鼓泡，液体以横流过塔板从降液管中流下，这种塔盘开孔率、生产能力也可较大，气流没有拐弯，压降也较小，塔板上无障碍物，液面落差较小，鼓泡可以较均匀，但它的操作弹性小，气流负荷变小时，就易泄漏，效率下降。
在塔板上，筛孔的排列一般采取顺排和叉排两种方式。
整个筛孔塔板由一块块矩形板组合而成，每块塔板由人孔送入塔内进行组装。
1.1.3 支座裙式支座由裙座体、基础环板、螺栓座、基础螺栓等部分组成。
裙座体一般有圆筒形和圆锥形两种。
1.1.4 附件（人孔、各类进出料接管及仪表接管、塔的外平台等）(1) 人孔：对于塔径较大的塔，为了方便检修，对设备内部进行清洗、安装及拆卸内部部件，在塔上常开设有人孔。
人孔的结构一般分为圆形和椭圆形两种，圆形人孔制造方便，因此应用较广泛；椭圆形人孔制造较困难，但它对压力容器的器壁削弱较小,为减少对器壁的削弱和减少密封面，人孔尺寸尽量要小，目前所有人孔已标准化，其大小为400，450，500，600mm这四种。
(2) 接管：为控制操作过程，需测量温度、压力及液面等，在容器上装有安装这些仪表的接管，此类接管直径都较小，因此一般采用带有内、外管的短接管直接焊接在设备上，这些接管常采用与塔体材质相同的材质来制造。
炼化部丁二烯装置的2#常减压的常减压塔和1#芳烃装置的1#常减压的常减压塔的结构形式就如图所示的板式塔。
炼化部共有各类塔器286台，包含各种类型的塔。
常减压装置中的减压塔是比较典型的一种。
减压塔的功能是用来分馏粗馏塔中沸点高于大约7000F （3700C）的烃类。
减压塔的压力，在污重油收集盘下，可降低到大约1.0磅/平方英寸（绝对压力）。
从粗馏塔塔底到粗馏塔的总压力降为28.7磅/平方英寸（绝对压力）。
这样大的压力差能使大量的烃类在减压塔塔顶内蒸出来，而塔底温度，可维持在不超过730～7800F，这要由所进的原料来决定。
为了从塔底中更好地取出有用的产品，以及生产出有良好针入度的沥青，可以从塔底集油槽导入汽提蒸汽，来降低塔底液的分压。
与大多数的分馏塔相比较，减压塔的进料管是很大的。
这是由于低压，使减压塔进料几乎大部份被汽化了。
同样还需要使用一种叫切线分配器的特殊分配器，使进料发生旋转，避免分配器上部的设备由于原料进入低压的减压塔后急剧膨胀而造成损失。
减压塔的内件按最小压降来设计。
污重油收集盘、格栅板和破沫网是贯穿整个塔横截面的内件。
格栅板和破沫网使夹带在快速上升的气体中的液滴凝聚而得以去除。
喷淋分配器有助于格栅板和破沫网的去除液滴的作用。
在减压塔内设有塔板，所谓的塔板仅是一种间隔排列的挡板。
挡板的边缘钻有孔，并有金属网络加强。
挡板交错安装，对凝液有一种阶梯效应。
热气体通过阶梯使液体中低沸点组份在次气化。
收集盘设计成为在侧线切割料抽出泵进口液体中不含有气体。
在泵启动时，将不凝性气体排放回塔内，这将极大地有助于泵的启动。
当泵运转正常时，将排放关闭。
减压塔的顶部是锻成直径缩小的，因为在顶部物料的流动比塔的侧线要少些。
事实上，原料中如果轻馏份过多，或塔底料由于热裂解生成的轻馏份过多，会使得对减压塔抽空并维持减压塔低压的真空喷射泵负荷过重。
减压塔一般设计成能承受内压50磅/平方英寸（表压）（3.5公斤/厘米2）和绝对外压14.7磅/平方英寸。
为了加强塔壁承受这二个压力，采取了加强肋措施。
就是每隔几英尺围绕塔身焊接一个加强圈。
在2号乙烯70万吨改造项目中引进一种波纹筛板塔，波纹筛板塔是S&W公司专利塔盘，该塔盘塔径小通量大的优点。
波纹板顾名思义是波纹形状的塔板，在波纹的波谷和波纹上开有小孔，也就是说把开孔的平板轧制成波纹板，若干个小塔板组装成一个完整塔板。
①DA-2135 急冷油塔该塔的作用与DA101的作用相同，都是分离裂解气中的重组份，产出急冷油和燃料油。
现将DA2135与DA101作一下比较，从中找出两者的差异。
从外形上看，两塔塔径相同，不过DA2135上部6200mm段塔径小400mm，从高度上看，DA2135比DA101高5850mm。
从内部结构看，DA2135不用传统的浮伐塔板和折流板，而用先进的不结垢、无活动部件的波纹筛板，不会出现类似浮阀冲掉现象。
由于塔板结构不同，所采用的回流进料管的形式有差异。
②DA-2140 急冷水塔急冷水塔的作用是把从急冷油塔塔顶来的裂解气中的C1~C4分离出来，进入裂解气压缩区，而塔釜的水与烃类分层，水用于换热网络系统，使热量充分利用后返回急冷水塔，烃类汽油一部分用于急冷油塔塔顶回流，其余部分作为精馏汽提塔的进料。
现将DA2140与DA104作一下比较。
从外形上看，新塔塔径小于老塔，但新塔比老塔高出9550mm。
从内部结构看，DA2140不用传统的浮伐塔板与填料想结合的塔型，而是采用先进的波纹筛板塔板，不会出现类似浮阀冲掉现象，由于塔板结构不同，10#与11#塔板之间的进料管结构形式是枝状形，而5#~6#塔板之间的进料管结构形式是指状形。
DA2140塔釜设有V型挡板油水分离器，而DA104塔在塔外设FA120油水分离器。
第二节加热炉管式加热炉简称加热炉，是保证供给油料（或油品）的加热蒸发及化学反应等所需的热量。
其燃料一般是炼厂的燃料气或燃料油。
目前出现的炉型不下十几种，按用途可分为纯加热炉和加热－反应炉；按传热方式可分为纯对热炉、辐射室炉和辐射对流炉；按炉体形状可分箱式炉（包括斜顶炉）、立式炉、圆筒炉、无焰炉等。
加热炉它是由辐射室、对流室、燃烧系统等组成。
1.2.1 辐射室（燃烧室）辐射室又叫炉膛，是加热炉的核心部分，它配置有燃烧器，采用气体燃料或液体燃料进行燃烧，将高温烟气和火焰所放出的热量主要以辐射传热的方式传给敷设在室内的辐射管，供给管内的原料油加热或汽化所需的热量。
1.2.2 对流室对流室将从辐射室流出的高温烟气和火焰所放出的剩余热量主要以对流传热形式传给敷设在室内的对流炉管。
对流室除加热油品之外，有时还附有加热饱和水蒸气成为过热水蒸气的任务。
1.2.3 燃烧器一个完整的燃烧器通常由燃料喷嘴、配风器和燃烧道这三部分组成，燃烧器分成燃油、燃气和油气联合三种形式。
燃烧器俗称火嘴，对炉型及尺寸有很大的影响，这是炉子操作好坏的关键，用气体作燃料的火嘴，用液体做燃料的叫油嘴，还有油－瓦斯联合火嘴。
火嘴包括燃料喷嘴，调风器和火道三部分。
喷嘴供给燃料，调风器调节并引入空气，火道可给火焰根部提供高温热源以保证燃烧稳定。
1.2.4 炉管连接件的品种它的品种很多，常用的有：急弯弯头、回弯头、集合管等，弯头：是将炉管连接成一个整体的管式加热炉的一般结构图部件，它使油品流向回转180℃，在进、出口处也有流向回转90℃的,所以可分180℃弯和90℃弯头二种。
