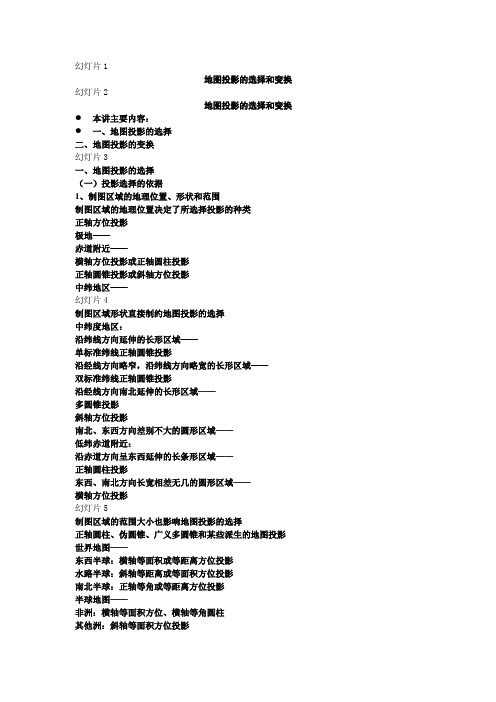

幻灯片1地图投影的选择和变换幻灯片2地图投影的选择和变换●本讲主要内容：●一、地图投影的选择二、地图投影的变换幻灯片3一、地图投影的选择（一）投影选择的依据1、制图区域的地理位置、形状和范围制图区域的地理位置决定了所选择投影的种类正轴方位投影极地——赤道附近——横轴方位投影或正轴圆柱投影正轴圆锥投影或斜轴方位投影中纬地区——幻灯片4制图区域形状直接制约地图投影的选择中纬度地区：沿纬线方向延伸的长形区域——单标准纬线正轴圆锥投影沿经线方向略窄，沿纬线方向略宽的长形区域——双标准纬线正轴圆锥投影沿经线方向南北延伸的长形区域——多圆锥投影斜轴方位投影南北、东西方向差别不大的圆形区域——低纬赤道附近：沿赤道方向呈东西延伸的长条形区域——正轴圆柱投影东西、南北方向长宽相差无几的圆形区域——横轴方位投影幻灯片5制图区域的范围大小也影响地图投影的选择正轴圆柱、伪圆锥、广义多圆锥和某些派生的地图投影世界地图——东西半球：横轴等面积或等距离方位投影水路半球：斜轴等距离或等面积方位投影南北半球：正轴等角或等距离方位投影半球地图——非洲：横轴等面积方位、横轴等角圆柱其他洲：斜轴等面积方位投影大洲地图——不同变形性质的正轴圆锥投影大国地图——幻灯片62、比例尺不同比例尺地图，对精度要求不同，投影选择不同。
大比例尺地形图，对精度要求高，宜采用变形小的投影，如分带投影。
中、小比例尺地图范围大，概括程度高，定位精度低，可有等角、等积、任意投影的多种选择。
幻灯片7幻灯片8幻灯片9幻灯片10幻灯片11幻灯片123、地图的内容主题和内容不同，对投影的要求也不同。
等积投影行政区划图、人口密度、地质图等－航海图、航空图、军事用图－等角投影等距方位投影城市防空图、雷达站图、地震监测站图－幻灯片134、出版方式地图在出版方式上，有单幅图、系列图和地图集之分单幅图：只考虑上述几个原则就可以了系列图：应选择同一变形性质的投影地图集：应尽量采用同一系统的投影，再根据个别内容的特殊要求，在变形性质方面予以适当的变化。
地图投影的基本⽅法地图投影的基本⽅法：数学解析法是在球⾯与投影⾯之间建⽴点与点的函数关系，通过数学的⽅法确定经纬线交点位置的⼀种投影⽅法。
⼏何透视法是利⽤透视的关系，将地球体⾯上的点投影到投影⾯（借助的⼏何⾯）上的⼀种投影⽅法。
地球仪上的经纬线的长度的特点：第⼀，纬线长度不等；第⼆，在同⼀条纬线上，经差相同的纬线弧长相等；第三，所有经线长度相等。
地球仪上的经纬线⽹格⾯积的特点：第⼀，在同⼀纬度带内，经差相同的球⾯⽹格⾯积相等；第⼆，在同⼀经度带内，纬度愈⾼，⽹格⾯积愈⼩。
地球仪上的经纬线⾓度的特点：a bc在图（b、c）上，只有中央经线和各纬线相交成直⾓，其余的经线和纬线均不呈直⾓相交，⽽在地球仪上经线和纬线处处都呈直⾓相交，这表明地图上有⾓度变形。
变形椭圆指地球椭球体⾯上的⼀个微⼩圆，投影到地图平⾯上后变成的椭圆，特殊情况下为圆。
可证明球⾯上的⼀个微⼩圆，投影到平⾯上之后是个椭圆。
在分析地图投影时，可借助对变形椭圆和微⼩圆的⽐较，说明变形的性质和⼤⼩。
椭圆半径与⼩圆半径之⽐，可说明长度变形。
很显然，长度变形随⽅向的变化⽽变化，其中有⼀个极⼤值，即椭圆长轴⽅向，⼀个极⼩值，即椭圆短轴⽅向。
这两个⽅向是相互垂直的，称为主⽅向。
椭圆⾯积与⼩圆⾯积之⽐，可说明⾯积变形。
椭圆上两⽅向线的夹⾓和⼩圆上相应两⽅向线的夹⾓的⽐较，可说明⾓度变形。
baxy⼏何投影⽅位投影圆柱投影圆锥投影条件投影伪圆柱投影伪⽅位投影多圆锥投影伪圆锥投影常⽤地图投影⼀、世界地图常⽤投影（1）墨卡托投影（Mercator Projection）墨卡托投影属于正轴等⾓圆柱投影。
该投影设想与地轴⽅向⼀致的圆柱与地球相切或相割，将球⾯上的经纬线⽹按等⾓的条件投影到圆柱⾯上，然后把圆柱⾯沿⼀条母线剪开并展成平⾯。
经线和纬线是两组相互垂直的平⾏直线，经线间隔相等，纬线间隔由⾚道向两极逐渐扩⼤（如图）。
图上⽆⾓度变形，但⾯积变形较⼤。
等⾓航线：是地球表⾯上与经线相交成相同⾓度的曲线。
如何进行地图投影的选择与变换地图投影是将地球的曲面表面投影到平面上的过程。
由于地球是个球体，将其表面投影到平面上时会产生形状、距离和方向的变形。
因此，在绘制地图时，选择合适的投影方法以及进行变换至关重要。
本文将探讨如何选择和进行地图投影的变换。
1. 球面投影与平面投影地图投影可以分为球面投影和平面投影两种类型。
球面投影是将地球的曲面投影到一个球体上，再将该球体展平获得平面地图；而平面投影则直接将地球的曲面投影到平面上。
选择合适的投影类型取决于地图使用的目的以及具体需求。
2. 常见的地图投影类型2.1 等面积投影等面积投影是保持地图上各个区域的面积比例不变的投影方法。
这种投影适用于需要关注地理要素分布和比例的分析工作，如自然资源、人口分布等。
2.2 正轴等角投影正轴等角投影是保持地图上某个中心点周围各点至中心点的角度不变的投影方法。
这种投影适用于需要保持地理要素方向性的分析工作，如气候分布、风向等。
2.3 圆柱投影圆柱投影是将地球的曲面投影到一个圆柱体上，再展开形成平面地图的投影方法。
常见的圆柱投影有等经纬度投影、等距投影等。
圆柱投影适用于大范围的地图，如世界地图，缺点是极区变形较大。
2.4 锥形投影锥形投影是将地球的曲面投影到一个锥体上，再展开形成平面地图的投影方法。
常见的锥形投影有等经纬度投影、等面积投影等。
锥形投影适用于小范围的地图，如州、省级地图，变形较小。
3. 投影变换投影变换是将地球的经纬度坐标转换为平面地图上的坐标。
常见的投影变换算法有墨卡托投影、高斯-克吕格投影等。
在选择投影变换算法时，需要考虑地图范围、方向和形状等因素，以保证准确性和可视化效果。
4. 地图投影选择原则4.1 根据地图使用目的选择根据地图的使用目的选择合适的投影类型。
如果需要了解地图上各个区域的面积比例，选择等面积投影；如果需要保持地理要素的方向性，选择正轴等角投影；如果需要绘制世界地图，选择圆柱投影。
4.2 考虑地图范围和变形根据地图的范围选择合适的投影方式，较大范围的地图适合采用圆柱投影，较小范围的地图适合采用锥形投影。
地图投影分类与变换1.地图投影的分类投影的种类很多，分类方法不尽相同，通常采用的分类方法有两种：一是按变形的性质进行分类：二是按承影面不同（或正轴投影的经纬网形状）进行分类。
（1）按变形性质分类按地图投影的变形性质地图投影一般分为：等角投影、等（面）积投影和任意投影三种。
等角投影：没有角度变形的投影叫等角投影。
等角投影地图上两微分线段的夹角与地面上的相应两线段的夹角相等，能保持无限小图形的相似，但面积变化很大。
要求角度正确的投影常采用此类投影。
这类投影又叫正形投影。
等积投影：是一种保持面积大小不变的投影，这种投影使梯形的经纬线网变成正方形、矩形、四边形等形状，虽然角度和形状变形较大，但都保持投影面积与实地相等，在该类型投影上便于进行面积的比较和量算。
因此自然地图和经济地图常用此类投影。
任意投影：是指长度、面积和角度都存在变形的投影，但角度变形小于等积投影，面积变形小于等角投影。
要求面积、角度变形都较小的地图，常采用任意投影。
（2）按承影面不同分类按承影面不同，地图投影分为圆柱投影、圆锥投影和方位投影等（图1）。
图1 方位投影、圆锥投影和圆柱投影示意图①圆柱投影它是以圆柱作为投影面，将经纬线投影到圆柱面上，然后将圆柱面切开展成平面。
根据圆柱轴与地轴的位置关系，可分为正轴、横轴和斜轴三种不同的圆柱投影，圆柱面与地球椭球体面可以相切，也可以相割（图2a）。
其中，广泛使用的是正轴、横轴切或割圆柱投影。
正轴圆柱投影中，经线表现为等间隔的平行直线（与经差相应），纬线为垂直于经线的另一组平行直线（图2b）。
图2 圆柱投影的类型及其投影图形②圆锥投影它以圆锥面作为投影面，将圆锥面与地球相切或相割，将其经纬线投影到圆锥面上，然后把圆锥面展开成平面而成。
这时圆锥面又有正位、横位及斜位几种不同位置的区别，制图中广泛采用正轴圆锥投影（图3）。
在正轴圆锥投影中，纬线为同心圆圆弧，经线为相交于一点的直线束，经线间的夹角与经差成正比。
地图投影的选择与变换方法地图是人们认识和了解世界的一种重要工具，它能够直观地展示地理信息、人文景观等各种元素。
在制作地图时，地图投影起着关键的作用，它将三维的地球表面映射到二维平面上，使之符合可视化需求。
然而，由于地球的表面是一个复杂的椭球体，选择适合的地图投影方法和进行有效的变换成为制图工作中必须面对的挑战。
一、地图投影的选择地图投影的选择涉及到多方面的因素，其中包括地图规模、地图用途以及所在地理区域等。
首先，地图规模是选择地图投影的一个重要考虑因素。
不同的地图规模对应着不同的地球区域范围，以及所需的精度和精确度。
大规模地图适合使用圆锥投影或者兰勃托投影，以保证地图细节的准确性。
而小规模地图则常用平面投影或者柱面投影，以满足更大范围的地图需求。
其次，地图的用途也决定了选择地图投影的方法。
比如，航空导航图通常采用贝塞尔投影或者兰勃托投影，以保证尽可能的真实比例和角度。
而旅游地图则更注重地貌的表现，常使用等距圆柱投影或者等角圆柱投影。
最后，地理区域的特点也会影响地图投影的选择。
因为地球表面不是一个完美的球体，所以在不同的纬度和经度下，地图形状会产生变化。
比如，在赤道附近的地区，采用柱面投影会更准确；而在高纬度区域，圆锥投影更适合。
二、地图投影的变换方法地图投影变换是指将地球球面上的点坐标转换为平面坐标。
目前常见的投影变换方法主要有三种：点投影法、线投影法和面投影法。
首先，点投影法是最基本的一种方法。
它是将球面上的点与平面上的点一一对应，通过球心和点的连线来确定对应关系。
这种方法适用于简单的地图投射变换，但在复杂地形和大尺度地图上，点投影法很难满足精度要求。
其次，线投影法是通过将球面上的弧线或者曲线用直线来逼近。
具体实现时，可以通过定义一系列切线，然后将切点绘制到可视化平面上。
这种方法在实际应用中较为常见，能够较好地解决复杂地形下的投影变换问题。
最后，面投影法是通过将地球表面分割成小区域，再进行投影变换。

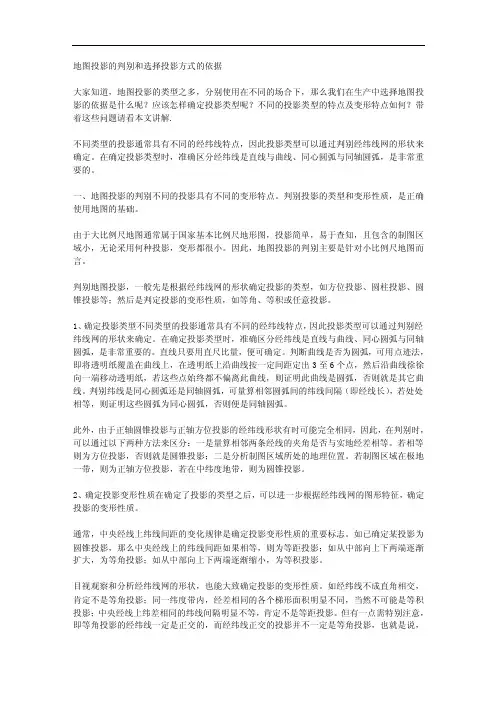

地图投影的判别和选择投影方式的依据大家知道，地图投影的类型之多，分别使用在不同的场合下，那么我们在生产中选择地图投影的依据是什么呢？应该怎样确定投影类型呢？不同的投影类型的特点及变形特点如何？带着这些问题请看本文讲解.不同类型的投影通常具有不同的经纬线特点，因此投影类型可以通过判别经纬线网的形状来确定。
在确定投影类型时，准确区分经纬线是直线与曲线、同心圆弧与同轴圆弧，是非常重要的。
一、地图投影的判别不同的投影具有不同的变形特点。
判别投影的类型和变形性质，是正确使用地图的基础。
由于大比例尺地图通常属于国家基本比例尺地形图，投影简单，易于查知，且包含的制图区域小，无论采用何种投影，变形都很小。
因此，地图投影的判别主要是针对小比例尺地图而言。
判别地图投影，一般先是根据经纬线网的形状确定投影的类型，如方位投影、圆柱投影、圆锥投影等；然后是判定投影的变形性质，如等角、等积或任意投影。
1、确定投影类型不同类型的投影通常具有不同的经纬线特点，因此投影类型可以通过判别经纬线网的形状来确定。
在确定投影类型时，准确区分经纬线是直线与曲线、同心圆弧与同轴圆弧，是非常重要的。
直线只要用直尺比量，便可确定。
判断曲线是否为圆弧，可用点迹法，即将透明纸覆盖在曲线上，在透明纸上沿曲线按一定间距定出3至6个点，然后沿曲线徐徐向一端移动透明纸，若这些点始终都不偏离此曲线，则证明此曲线是圆弧，否则就是其它曲线。
判别纬线是同心圆弧还是同轴圆弧，可量算相邻圆弧间的纬线间隔（即经线长），若处处相等，则证明这些圆弧为同心圆弧，否则便是同轴圆弧。
此外，由于正轴圆锥投影与正轴方位投影的经纬线形状有时可能完全相同，因此，在判别时，可以通过以下两种方法来区分：一是量算相邻两条经线的夹角是否与实地经差相等。
若相等则为方位投影，否则就是圆锥投影；二是分析制图区域所处的地理位置。
若制图区域在极地一带，则为正轴方位投影，若在中纬度地带，则为圆锥投影。
2、确定投影变形性质在确定了投影的类型之后，可以进一步根据经纬线网的图形特征，确定投影的变形性质。
如何进行地图投影变换地图投影变换是在制作地图时非常重要的一步。
地球是一个球体，而地图通常是平面的，所以必须将球面上的地理信息转化为平面上的投影图像。
这个过程称为投影。
1. 什么是地图投影变换？地图投影变换是将地球的表面映射到纸张或计算机屏幕上的过程。
由于地球是一个球体，将其表面展示在平面上是一个复杂的问题。
为了解决这个问题，人们发明了各种各样的地图投影方法。
2. 投影的目的地图投影的目的是在保持尽可能多的地理几何特征的同时，尽量减少形状、面积或方向的扭曲。
不同的投影方法有不同的重点，可以根据具体需求选择适合的投影方法。
3. 常见的投影方法下面介绍几种常见的投影方法：- 圆柱投影：将地球的经纬线投影到一个圆柱体上，然后再展开。
这种投影方法广泛用于世界地图和航海图。
- 锥形投影：将地球的经纬线投影到一个锥体上，然后再展开。
这种投影方法常用于地图制作和地理测量。
- 平面投影：将地球的表面投影到一个平面上，通常通过将光线从地球的中心或某个点投射出去。
这种投影方法常见于航空地图和天体测量。
4. 投影的扭曲无论选择哪种投影方法，都无法完美地将地球的表面展示在平面上。
不同的投影方法会引入不同类型的扭曲，如形状扭曲、面积扭曲、方向扭曲等。
因此，在选择投影方法时，需要权衡不同类型的扭曲，并选择适合具体需求的投影方法。
5. 地图投影变换的应用地图投影变换在许多领域都有广泛的应用。
以下是几个常见的应用：- 地理信息系统（GIS）：在GIS中，地图投影变换用于将不同坐标系统下的地理数据转换为统一的坐标系统，以便进行准确的空间分析和地图叠加。
- 卫星测绘：在卫星图像处理中，地图投影变换用于将卫星图像的球面投影转换为平面地图，以便进行地质勘查、城市规划等应用。
- 地理教育：在地理教育中，地图投影变换用于教学地球形状和地理特征，帮助学生理解地球表面的结构和变化。
总结：地图投影变换是将地球的表面展示在平面上的重要步骤。
不同的投影方法有不同的优缺点，需要根据具体需求选择适合的投影方法。
地图投影的判别与选择第五节地图投影的判别与选择⼀、地图投影的判别地图投影是地图的数学基础，它直接影响地图的使⽤。
地图是地理⼯作者不可缺少的⼯具，有很多地理知识是从图上获得的。
如果在使⽤地图时，不了解投影的特性，往往会得出错误的结论。
例如在⼩⽐例尺等⾓或等积投影图上量算距离，在等⾓投影图上对⽐不同地区的⾯积，以及在等积投影图上观察各地区的形状特征等。
⽬前，国内外出版的地图上⼤多数都注明地图投影名称，这对于使⽤地图，当然是很⽅便的。
但是，也有⼀些地图不注明投影名称和有关说明，因此，我们必须运⽤地图投影的知识，根据不同投影的特征——经纬线形状，结合制图区域所在的地理位置、轮廓形状及地图的内容和⽤途等，综合进⾏分析、判断和进⾏必要的量算来判别它们。
地图投影的判别，主要是对⼩⽐例尺地图⽽⾔。
⼤⽐例尺地图往往是属于国家地形图系列，投影资料⼀般易于查知。
另外由于⼤⽐例尺地图包括的地区范围⼩，不管采⽤什么投影，变形都是很⼩的，在使⽤时可以忽略不计。
判别地图投影⼀般是先根据经纬线⽹形状确定投影种类，如⽅位、圆柱、圆锥等，其次是判定投影的变形性质，如等⾓、等积或任意投影。
（⼀）确定投影种类对于常见的地图投影，⼀般还是⽐较容易确定它的种类的，表2-16列出⼀些常见投影，供判别时参考。
判别经纬线形状的⽅法如下：直线只要⽤直尺量度，便可确定。
判断曲线是否为圆弧，可以将透明纸覆盖在曲线之上，在透明纸上沿曲线按⼀定间隔定出三个以上的点，然后沿曲线移动透明纸，使这些点位于曲线的不同位置，如这些点处处都与曲线吻合，则证明曲线是圆弧，否则就是其他曲线。
判别同⼼圆弧与同轴圆弧，则可以量测相邻圆弧间的垂线距离，若处处相等则为同⼼圆弧，否则是同轴圆弧。
（⼆）确定投影的变形性质当已确定投影的种类后，对有些投影的变形性质是⽐较容易判定的。
例如已确定为圆锥投影，那么只须量任⼀条经线上纬线间隔从投影中⼼向南、北⽅向的变化就可以判别变形性质：如果相等，则为等距投影；逐渐扩⼤，为等⾓投影；逐渐缩⼩，为等积投影。
