浅谈开关电源的控制原理及分类

开关电源工作原理超详细解析开关电源（Switching Power Supply）是一种先将输入交流电转换为直流电，再通过变换器和开关元件进行调制和控制，最终输出所需电压和电流的电源装置。

它可以高效地进行能量转换，减少功耗，适用于各种电子设备。

下面将详细解析开关电源的工作原理。

1.开关电源的基本组成开关电源由输入滤波器、整流器、脉宽调制器、变压器、输出滤波器和反馈电路组成。

-输入滤波器：用于滤除输入电源中的干扰信号，并平滑输送到整流器。

-整流器：将交流电转换为直流电，常用的整流方式有全波整流和半波整流。

-脉宽调制器：根据反馈信号调整开关管的导通时间，控制开关元件的开关频率和占空比。

-变压器：将输入电压转换为所需的输出电压，并通过与脉宽调制器协调工作来控制输出电压的稳定性。

-输出滤波器：用于平滑输出电压，减少纹波幅度，并滤波输出电流。

-反馈电路：通过采样输出电压并与目标电压进行比较，产生反馈信号控制脉宽调制器的输出。

2.工作原理-输入滤波：交流电经过输入滤波器后，去除干扰信号，并保持电压稳定。

输入滤波器通常由电容和电感组成，它们通过电压和电流的交替变化，将输入电源趋于稳定。

-变压：通过变压器将输入电压进行转换，以获得需要的输出电压。

变压器一般由磁性材料、绕线、磁心等组成，通过众多的绕线匝数比实现输入电压于输出电压的变化。

-输出滤波：经过变压器的输出信号包含较多的纹波幅度，通过输出滤波器将纹波幅度减小到可以忽略不计的程度。

输出滤波器通常包括电感和电容，通过滤除高频杂波和平滑输出电流。

3.脉宽调制脉宽调制器是开关电源中至关重要的一个部件，负责控制开关元件（如晶体管或MOSFET）的开关频率和占空比，以调节输出电压的稳定性。

- 控制开关频率：脉宽调制器根据输出电压的需求，采用不同的控制方式，例如固定频率PWM（Pulse-Width Modulation）、可变频率PWM和电流模式控制。

通过调整开关频率，可以实现对输出电压的精确控制。

开关电源工作原理详解析开关电源是一种常见的电源供应器件，具有高效率、稳定性和可靠性等优点。

本文将详细解析开关电源的工作原理，包括其基本构成、工作过程以及相关应用。

一、基本构成开关电源主要由输入端、输出端、开关管、变压器、整流电路、滤波电路和稳压电路等组成。

输入端：负责接收交流电源输入，并通过变压器进行电压变换。

输入滤波电路：用于滤除交流电源输入时的干扰信号，保证后续电路正常工作。

整流电路：将输入的交流电转换为直流电，一般采用整流桥或者整流二极管进行整流。

滤波电路：通过滤波电容和滤波电感对整流电路输出的脉动电流进行滤波，使其变为更为纯净的直流电。

开关管：起到开关的作用，通过开关管的导通和关断，将高频信号传送到变压器。

变压器：将输入的电压进行变换，可以降压或升压，以满足输出端的要求。

稳压电路：控制输出电压的稳定性，通过反馈电路控制开关管的导通和关断，保持输出电压恒定。

二、工作过程1. 导通状态：开关管导通，电流从输入端经过变压器进入输出端。

在导通状态下，开关管内部电阻很小，电流能够顺利通过。

通过变压器的转换作用，电压可以降低或升高，然后通过整流电路和滤波电路处理，输出为直流电。

2. 关断状态：开关管关断，电流中断。

在关断状态下，开关管内部电阻很大，电流无法通过。

由于开关管的关断，变压器产生磁场的能量无处释放，因此会产生反向电压，反向电压的存在使得电流继续流动，这一能量会被储存在电感中。

通过不断交替地在导通状态和关断状态之间进行切换，开关电源可以实现高效率的电能转换，进而向输出端提供稳定的直流电。

三、应用领域开关电源由于其高效性和可靠性，广泛应用于各个领域。

以下是一些常见的应用：1. 电子产品领域：如电脑、手机、电视等消费电子产品，它们都需要稳定的直流电供应。

2. 工业自动化：在工业生产中，很多设备需要稳定可靠的电源，开关电源可以满足这些需求。

3. 通信设备：无论是固定电话、移动通信基站还是网络交换设备，都需要开关电源来提供稳定的电能。

开关电源的控制原理与应用1. 引言开关电源是一种高效、稳定的电源供应装置，广泛应用于各个领域。

本文将探讨开关电源的控制原理和应用。

2. 开关电源的基本原理开关电源的基本原理是通过开关管的开关动作，使得输入电源的直流电转换为高频脉冲信号，通过滤波电路和稳压电路得到稳定的直流输出。

其基本组成部分包括输入滤波电路、开关管、变压器、输出稳压电路和反馈控制电路等。

3. 开关电源的工作模式开关电源的工作模式分为连续导电模式和间断导电模式。

连续导电模式下，开关管在整个导通周期内都处于导通状态；间断导电模式下，开关管在一部分导通周期内处于截止状态。

根据具体应用场景和需求，可以选择适合的工作模式。

4. 开关电源的控制方法开关电源的控制方法包括电压模式控制和电流模式控制。

电压模式控制是通过对输出电压进行反馈控制，保持输出电压的稳定；电流模式控制是通过对输出电流进行反馈控制，保持输出电流的稳定。

选择合适的控制方法可以提高开关电源的稳定性和效率。

5. 开关电源的应用领域开关电源广泛应用于各个领域，包括工业自动化、通信设备、医疗器械、家电等。

其高效、稳定的特性使其成为各个领域中不可或缺的电源供应装置。

以下是开关电源的一些应用领域：•工业自动化：用于驱动各种工业设备和机器人，提供稳定的电源供应。

•通信设备：用于无线基站、光纤传输设备等，保证通信设备的稳定工作。

•医疗器械：用于医院的各种医疗设备，如心电监护仪、X射线机等。

•家电：用于电视机、电脑、空调等家电产品，使其能够稳定工作。

6. 开关电源的优势和不足开关电源相比传统的线性电源具有以下优势：•高效率：开关电源的转换效率高，能够更好地利用电能。

•体积小：开关电源体积小，便于安装和布局。

•调整范围宽：开关电源的输出电压和电流可以根据需求进行调整。

•保护功能强：开关电源具有过载保护、过压保护等功能，能够保护负载和开关电源本身。

然而，开关电源也存在一些不足之处：•噪声较大：开关电源工作时会产生噪声干扰。

开关电源工作原理超全解读【实用版】目录1.开关电源的定义和分类2.开关电源的工作原理3.开关电源的优缺点4.开关电源的应用领域正文一、开关电源的定义和分类开关电源，又称为直流 - 直流（DC-DC）转换器，是一种利用现代电力电子技术，通过控制电子开关器件的导通和关断时间比率，来维持输出电压的稳定的电源。

根据电路拓扑的不同，开关电源可以分为多种类型，如 buck-boost、boost 和 buck 等。

二、开关电源的工作原理开关电源的工作原理主要基于电压斩波原理，通过对输入电压进行脉冲调制，使得输出电压可调并自动稳压。

开关电源的主要元器件包括电感器、开关管和二极管。

在电路中，电感器、开关管和二极管之间的节点被称为交换节点。

当开关管导通时，电感器中的电流流入交换节点，再通过二极管输出；当开关管关断时，电感器中的电流则通过开关管流出。

这样，在交换节点处，电流在二极管和开关管之间交替流动，使得节点电压在电感器两端电压跳变的同时，保持大范围跳动。

这种电压斩波方式使得开关电源具有较高的效率和较小的体积。

三、开关电源的优缺点1.优点：（1）高效率：开关电源的效率一般在 80%～90%，远高于传统的线性稳压电源（效率只有 40%～50%）；（2）小体积：由于开关电源采用脉冲宽度调制技术，其电路结构较简单，体积较小；（3）可调性：开关电源的输出电压可以通过改变脉冲宽度进行调节，具有较好的可调性；（4）适应性强：开关电源能够适应不同电压、电流和负载的需求。

2.缺点：（1）复杂性：开关电源的电路结构相对较复杂，维修和调试难度较大；（2）电磁干扰：由于开关电源采用脉冲电流，会产生较强的电磁干扰，需要采取屏蔽和滤波措施；（3）噪声：开关电源在运行过程中，由于开关管的开关操作，会产生一定的噪声。

四、开关电源的应用领域开关电源广泛应用于个人电脑、通信设备、家电、工业控制等领域，为各种电子设备提供稳定的直流电源。

随着全球对能源问题的重视，电子产品的耗能问题将愈来愈突出，如何降低待机功耗、提高供电效率成为亟待解决的问题。

开关电源工作详细原理讲解
开关电源是一种将输入电源转换为需要的输出电源的电子装置。

它主要由变压器、整流电路、滤波电路、功率开关器件、控制电路等组成。

以下是开关电源的工作原理的详细讲解。

1. 变压器：开关电源采用高频工作，输入的交流电压经过变压器降压，得到适合的工作电压。

2. 整流电路：变压器输出的交流电压经过整流电路，将其变为直流电压。

常用的整流电路包括单相半波整流电路、单相全波整流电路和三相全波整流电路。

3. 滤波电路：直流电压经过整流后还带有较大的纹波，需要通过滤波电路进行滤波，减小纹波。

常见的滤波电路有电容滤波电路和电感滤波电路。

4. 功率开关器件：开关电源使用功率开关器件（如MOSFET
或IGBT）来控制电流的开关状态。

通过控制开关的导通和关
断时间，可以调整输出电压和电流。

5. 控制电路：控制电路是开关电源的核心部分，它根据输出电压的反馈信号，实时调整功率开关器件的开关状态，确保输出电压稳定。

6. 反馈回路：开关电源会通过反馈回路感知输出电压情况，并将这一信息传递给控制电路。

当输出电压偏离设定值时，控制电路将校正功率开关器件的开关状态，维持输出电压的稳定性。

综上所述，开关电源通过变压器对输入电源进行降压，然后经过整流、滤波、功率开关器件和控制电路的协同作用，将输入的交流电源转换为稳定的直流输出电源。

控制电路通过反馈回路不断调整功率开关器件的开关状态，以维持输出电压的稳定性。

开关电源具有高效率、小体积、重量轻等优点，广泛应用于各种电子设备中。

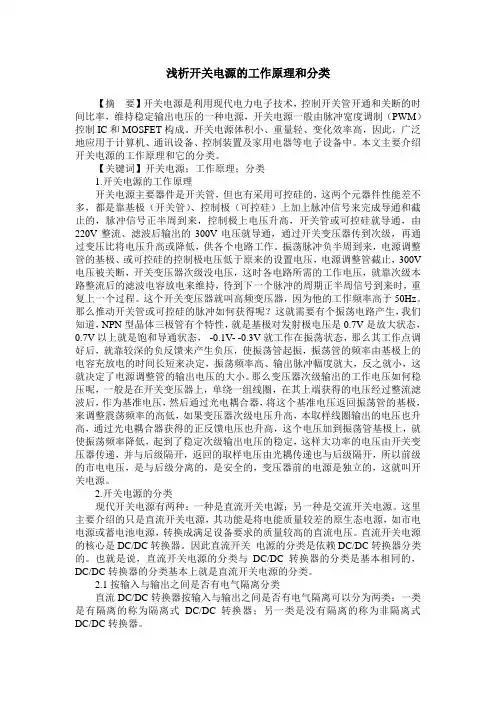

浅析开关电源的工作原理和分类【摘要】开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。

开关电源体积小、重量轻、变化效率高，因此，广泛地应用于计算机、通讯设备、控制装置及家用电器等电子设备中。

本文主要介绍开关电源的工作原理和它的分类。

【关键词】开关电源；工作原理；分类1.开关电源的工作原理开关电源主要器件是开关管，但也有采用可控硅的，这两个元器件性能差不多，都是靠基极（开关管）、控制极（可控硅）上加上脉冲信号来完成导通和截止的，脉冲信号正半周到来，控制极上电压升高，开关管或可控硅就导通，由220V整流、滤波后输出的300V电压就导通，通过开关变压器传到次级，再通过变压比将电压升高或降低，供各个电路工作。

振荡脉冲负半周到来，电源调整管的基极、或可控硅的控制极电压低于原来的设置电压，电源调整管截止，300V 电压被关断，开关变压器次级没电压，这时各电路所需的工作电压，就靠次级本路整流后的滤波电容放电来维持，待到下一个脉冲的周期正半周信号到来时，重复上一个过程。

这个开关变压器就叫高频变压器，因为他的工作频率高于50Hz。

那么推动开关管或可控硅的脉冲如何获得呢？这就需要有个振荡电路产生，我们知道，NPN型晶体三极管有个特性，就是基极对发射极电压是0.7V是放大状态，0.7V以上就是饱和导通状态，-0.1V- -0.3V就工作在振荡状态，那么其工作点调好后，就靠较深的负反馈来产生负压，使振荡管起振，振荡管的频率由基极上的电容充放电的时间长短来决定，振荡频率高、输出脉冲幅度就大，反之就小，这就决定了电源调整管的输出电压的大小。

那么变压器次级输出的工作电压如何稳压呢，一般是在开关变压器上，单绕一组线圈，在其上端获得的电压经过整流滤波后，作为基准电压，然后通过光电耦合器，将这个基准电压返回振荡管的基极，来调整震荡频率的高低，如果变压器次级电压升高，本取样线圈输出的电压也升高，通过光电耦合器获得的正反馈电压也升高，这个电压加到振荡管基极上，就使振荡频率降低，起到了稳定次级输出电压的稳定，这样大功率的电压由开关变压器传递，并与后级隔开，返回的取样电压由光耦传递也与后级隔开，所以前级的市电电压，是与后级分离的，是安全的，变压器前的电源是独立的，这就叫开关电源。

开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。

它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。

在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。

2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。

（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。

二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。

（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。

（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。

2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。

（2）电压和电流等级：确保开关器件能承受最大电压和电流。

（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。

（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。

3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。

（2）精度：提高控制电路的采样精度，降低输出电压的波动。

（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。

三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。

3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。

4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。

5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。

开关电源分类及原理开关电源是一种常见的电源类型，广泛应用于各种电子设备中。

根据其工作原理和特点，可以将开关电源分为多种类型。

本文将介绍几种常见的开关电源分类及其原理。

一、开关电源的分类1. 基于工作方式的分类开关电源可以根据其工作方式进行分类，主要包括以下几种类型：（1）开关模式电源：开关模式电源是一种常见的开关电源类型，其工作原理是通过开关管的开关动作来控制电源的输出。

开关模式电源具有高效率、稳定性好等特点，广泛应用于计算机、通信设备等领域。

（2）开关逆变器电源：开关逆变器电源是一种将直流电转换为交流电的开关电源。

它通过开关管的开关动作，将直流电源转换为高频交流电，再通过滤波电路得到稳定的交流电输出。

开关逆变器电源在太阳能发电、电动汽车等领域有着广泛的应用。

（3）开关稳压电源：开关稳压电源是一种能够提供稳定输出电压的开关电源。

它通过反馈控制电路来实现对输出电压的调节，具有输出电压稳定、响应速度快等特点，常用于精密仪器、医疗设备等领域。

2. 基于拓扑结构的分类开关电源还可以根据其拓扑结构进行分类，主要包括以下几种类型：（1）开关电源的原理开关电源的工作原理是通过开关管的开关动作来控制电源的输出。

当开关管导通时，电源输出电压；当开关管关断时，电源停止输出。

通过不断地开关动作，可以控制输出电压的大小和稳定性。

（2）开关电源的优点开关电源相比传统的线性电源具有以下优点：- 高效率：开关电源采用开关管进行开关动作，能够实现高效率的能量转换，减少能量损耗。

- 小体积：开关电源采用高频开关动作，可以减小变压器和滤波电容的体积，使整个电源模块更加紧凑。

- 宽输入电压范围：开关电源能够适应较宽的输入电压范围，具有较好的电网适应性。

- 稳定性好：开关电源通过反馈控制电路来实现对输出电压的调节，具有较好的稳定性和响应速度。

（3）开关电源的应用领域开关电源广泛应用于各种电子设备中，包括计算机、通信设备、工业自动化设备、医疗设备等。

开关电源工作原理解析一、引言开关电源，也称为开关稳压电源，是一种将输入电源高频开关变换器的原理应用于电源上的电子设备。

开关电源具有高效率、小尺寸和稳定输出电压等优点，广泛应用于各种电子设备中。

本文将对开关电源的工作原理进行详细解析。

二、工作原理开关电源是通过高频开关变换器来将输入电源的直流电压转换为所需的输出电压。

下面将从开关器件、滤波电路和控制电路三个方面进行解析。

1. 开关器件开关器件是实现开关电源工作的关键组成部分，常见的有MOSFET 和IGBT等。

开关器件通过快速开关操作，在短时间内从低电压转为高电压或从高电压转为低电压，从而产生高频脉冲信号。

这些脉冲信号经过滤波电路后形成所需的输出电压。

2. 滤波电路滤波电路主要由电感和电容组成，用于削弱开关器件生成的高频脉冲信号。

当开关器件导通时，电感储存电能；当开关器件断开时，电感释放储存的电能，形成平稳的电流输出。

同时，电容起到滤波的作用，进一步减小输出电压的波动。

3. 控制电路控制电路用于对开关器件的开关时间和频率进行调节，以达到稳定输出电压的目的。

控制电路通常采用反馈控制原理，通过对输出电压进行采样和比较，调整开关器件的开关状态，使输出电压保持在设定值。

三、工作过程开关电源的工作过程可分为两个阶段：导通状态和关断状态。

1. 导通状态在导通状态下，开关器件处于导通状态，输入电源的电能通过电感储存在电容上，同时输出电压也得到提升。

在该阶段中，开关器件会不断地开关，以保持输出电压的稳定性。

2. 关断状态在关断状态下，开关器件处于断开状态，此时电容通过负载进行放电，输出电压开始降低。

控制电路监测到输出电压低于设定值时，会再次将开关器件切换到导通状态，恢复输出电压。

四、优势和应用开关电源相比传统的线性电源具有以下优势：1. 高效率：开关电源工作在高频开关状态下，能够提供更高的转换效率。

2. 小尺寸：开关电源体积小，适用于各种紧凑型电子设备。

3. 稳定输出电压：通过反馈控制电路可以实现输出电压的稳定性。
