简述住宅小区供配电系统设计一、小区供配电特点分析从实践来看,住宅小区中的各栋楼房之间存在着比较大的空间,其供电面积相对也非常的大,然而每台箱变可提供的用电范围相对非常有限,所以实践中所需要的箱变台数一定很多,只有这样才能真正的满足小区用户的总体荷载要求。
同时,由于小区内的用电客户比较多,因此必须要保证供电回路的数量能够满足要求。
此外,因为其供电方式的差异性,应根据住户的实际数量,再采取相应的电源布设方式。
如由于小区内的面积相对比较大,且其负荷的点比较多,且相对比较分散,因此在实际建设过程中,其电源主要采用的是现场的两级变压。
其中,第一级是35kV的,应当变为10kV;第二级是10kV的应当变为0.4kV。
对于小区供配电系统而言,其箱变的分布主要在负荷的中心位置,这样可以减小一次性投入,对于降低设备的运行成本和提高小区用户的实际用电质量和需求具有重要的作用。
二、小区供配电系统存在的问题(1)供配电系统中的接线问题从实践来看,当前国内的很多中小型小区中的高压供配电系统,主要采用的是单电源的单母线分段接线方式,这是当前住宅小区内的一种主要接线方式;住宅小区内所采取的该种接线方式所建立的供配电系统表现出接线简单、维护简便以及安全可靠等特点,尤其对中小型住宅小区的供配电系统比较适合。
但实践中我们发现该方案具有一个非常大的缺陷,即系统的主供电源通常只有一根10kV 的供电线路,所有其供电能力十分有限。
当住宅小区中的居民达到了一定数量以后,只有这一根供电线路是难以真正满足实际用电需求的。
(2)负荷问题一般而言,正常情況下小区供配电系统维持一般性停电没有问题,但如果住宅小区内的用户用电负荷量突然持续地增长,那么供电电缆及住户配电装置和相关设备、导线等,将会受到非常严峻的考验。
从这一点也可以说明,在电气规划的设计过程中,具有一定的超前意识是非常有必要的,且小区内的住户配电设施技术也应当进行相应的改造。
具体选用哪一种供电方式和方法,一定要充分地结合配电系统的实际规划状况进行规划和处理。
民用建筑内配变电所设计要点摘要:本文针对对高、低压配电房的设置要点进行归纳和总结,提供参考性数据和例图,为工程实际设计提供指导性意见。
关键词:配变电所;选址;机房面积;层高;防水;运输;屏蔽;降噪本文的研究对象主要是附设在建筑物内部的变配电所,并且变配电所内不设油浸变压器、充有可燃油的高压电容器和多油开关等带有可燃油的电气设备。
一、配变电所选址要求:(一)、规范要求必须执行的条款:1、不应设在有剧烈振动或高温的场所;2、应布置在爆炸性环境以外,当为正压室时,可布置在1区、2区内。
当与之毗连时,应符合GB50058-2014《爆炸危险环境电力装置设计规范》的规定。
《全国民用建筑工程设计技术措施—电气》规定:不应设在爆炸危险环境的正上方或正下方。
《措施》虽然不具备规范的法律效力,但建议本条参照执行。
3、不应设在厕所,浴室或其他经常积水场所的正下方,且不宜与上述场所贴邻。
如果贴邻,相邻隔墙应做无渗漏、无结露等防水处理。
4、不应设在地势低洼和可能积水的场所。
5、当变配电所设于建筑的地下层时,不应设置在最底层;当只有地下一层时,应采取抬高地面和防止雨水、消防积水的措施。
6、当变、配电所设于建筑的地下层时,应设置设备运输通道;当变、配电所设于高层或超高层建筑的避难层、设备层或屋顶层时,应设置设备的垂直搬运及电缆的敷设措施。
7、不应设在住户的正上方、正下方、贴邻和住宅建筑疏散出口的两旁。
8、附设在教育建筑内的变电所,不应与教室、宿舍相贴邻。
“相贴邻”的场所,是指与变电所正上方、正下方及四周相贴邻的场所。
且避免设在人员密集场所。
9、应避开建筑物的伸缩缝、沉降缝等位置。
(二)、除上述条款必须满足外,还须根据下列要求,经技术经济等因素综合分析和比较后确定:1、宜深入或接近负荷中心。
(a)变配电所设于负荷中心,不但可以有效节省导线、电缆、钢管、托盘等管材,更重要的是满足电源压降的要求。
(b)参照《措施》低压供电半径干线一般不超过250米。
住宅建筑设计⽅案说明江南⽔都四期⽅案设计⼯程编号:院长:总建筑师:总⼯程师:项⽬主持⼈:建筑⼯程设计资格证书2019年12⽉3⽇⼯程负责⼈:梁章旋建筑专业:专业负责⼈:审核⼈:结构专业:专业负责⼈:审核⼈:给排⽔专业:专业负责⼈:审核⼈:电⽓专业:专业负责⼈:审核⼈:暖通专业:专业负责⼈:审核⼈:⽬录第⼀章⼯程概况第⼆章总体规划第三章建筑设计第四章结构设计第五章给排⽔设计第六章暖通设计第七章电⽓设计第⼋章防⽕设计专篇第九章⼈防设计专篇第⼗章环保设计专篇第⼗⼀章卫⽣防疫第⼗⼆章劳动保护第⼗三章环卫设计第⼗四章安全防卫第⼗五章⽆障碍设计第⼗六章建筑节能设计专篇第⼀章⼯程概况⼀、设计依据:1. 公司提供的设计委托书及⽅案设计要求。
2.福州市城乡规划局批复的总体规划设计⽅案。
3.《建筑设计防⽕规范》(GBJ16-8)。
4.《⾼层民⽤建筑设计防⽕规范》(GB50045-95)。
5.《城市居住区规划设计规范》(GB50180-93)。
6.《住宅设计规范》(GB50096-1999)。
7.《汽车库建筑设计规范》(JGJ100-98)。
8.《⼈民防空地下室设计规范》(GB50038-94)。
9.《居住建筑节能设计标准实施细则》(DBJ13-62-2004)10.《城市规划管理技术规定》11.其它相关建筑设计规范。
⼆、基地概况:三、建设内容与规模:本项⽬局部设地下⼀层车库,地上共有13栋18层住宅,2栋11层住宅,19栋9层住宅,沿街设⼀层店⾯,区内结合住宅底层配有居委会、⽂化活动中⼼、诊所、物业管理⽤房、公厕等配套设施。
四、主要技术经济指标:实际⽤地⾯积:121890平⽅⽶计容积率⾯积:287600平⽅⽶其中:住宅:275794.5平⽅⽶商店:8300平⽅⽶居委会、⽂化活动中⼼等配套设施及架空停车(2.5⽶以上):3505.8平⽅⽶地下室建筑⾯积:37723.8平⽅⽶建筑占地⾯积:27505.6平⽅⽶建筑密度:22.6%容积率: 2.36绿地率:30.16%户数:2382户机动车位1088部其中:地下机动车位:861部地上机动车位:227部其中户型⾯积⼤于120平⽅⽶所占车位1172X0.6=703部户型⾯积⼩于120平⽅⽶所占车位1210X0.3=363部商业部分停车位8300X0.2/100=17部公共停车位:100部⾮机动车位:4090部其中:地下⾮机动车位:2080部地上架空⾮机动车位:1090部地⾯⾮机动车位:920部其中户型⾯积⼤于120平⽅⽶所占车位1172X1=1172部户型⾯积⼩于120平⽅⽶所占车位1210X2=2420部商业部分停车位8300X6/100=498部五、设计概念:1. 本项⽬开发定位为⾼尚住宅⼩区,⼒求营造⼀个居住舒适,风格独特的⽣态型亲⽔社区。
某住宅小区电气设计1. 设计依据根据《住宅建筑电气设计规范》(JGJ242-2011)、《民用建筑电气设计规范》(JGJ16-2008)、《建筑设计防火规范》(GB50016-2014)、《低压配电设计规范》(GB50054-2011)等国家和行业标准进行设计。
2. 设计原则1.确保供电安全、可靠、经济、节能、环保。
2.满足住宅小区居民的生活、工作、娱乐等用电需求。
3.电气设计应考虑未来的发展需求,具备一定的灵活性和可扩展性。
3. 设计内容3.1 电源及变电所设计1.电源:小区电源采用10kV进线,经变压器降压至0.4kV供用户使用。
2.变电所:设置在小区中心位置,方便各栋楼房供电。
变电所内配置有开关设备、保护设备、监控设备等。
3.2 配电系统设计1.采用放射式与环网式相结合的配电方式。
2.每栋楼设置一台配电箱,配电箱内配置有开关设备、保护设备、监控设备等。
3.居民户内配电:客厅、卧室、厨房、卫生间等区域设置独立开关,实现分路控制。
3.3 照明系统设计1.公共区域照明:道路、广场、绿化带、停车场等公共区域设置合理照度,采用智能控制系统,实现节能控制。
2.户内照明:根据居民需求,设置客厅、卧室、厨房、卫生间等区域照明。
3.4 接地与防雷设计1.接地系统:采用联合接地方式,确保设备、建筑物、人体安全。
2.防雷系统:设置一级、二级、三级防雷保护,防止雷电对建筑物及人身安全造成危害。
3.5 电气设备选择1.开关设备:选择断路器、接触器、继电器等电气设备,具备短路、过载、漏电保护功能。
2.电缆:根据负载需求,选择合适的电缆类型、截面。
3.监控设备:设置电气监控系统,实时监控电气设备运行状态,实现故障预警与处理。
4. 施工与验收1.施工过程中,严格按照设计图纸进行施工。
2.施工完成后,进行验收,确保电气系统安全、可靠、稳定运行。
5. 运行与维护1.定期对电气设备进行巡检,发现问题及时处理。
2.对电气设备进行定期保养,确保设备使用寿命。
新建居民住宅小区供配电设计为促进社会经济发展,加快建设都市区,打造中原经济区核心增长极,规范居民住宅小区供配电设施建设,提高居民用电可靠性,新建居民住宅小区供配电方案的制定,应根据负荷性质和小区建设需求,以安全、可靠、经济、适用为原则,保障供电质量,满足居民生活对用电的需求。
标签:新建居民住宅小区;开闭所;中心配;区域配1 引言新建居民住宅项目配电设施范围上是指从上级公共电源网接入点至各住户“一户一表”电表箱止;上级公共电源网接入点至住宅区公建项目及商业用房、物业用房配电间低压出线的所有配电设施,包括变电站10千伏高压出线间隔(或高压电缆分支箱)、开闭所、配电所、高压进线、高压开关柜、变压器、400伏低压开关柜、低压线路、低压分支箱、户表箱、计量表等。
配电设施按国家标准及规范建设,坚持统一规划设计、统一招标投标、统一组织建设、统一管理维护、统一电费直抄到户的原则。
住宅项目建设单位负责按时足额支付住宅配电设施配套费,完成相关电缆沟、配电用房等土建工程配套建设;住建、规划等部门负责指导协调,物价部门负责核算、调整配套费收取标准;供电企业负责配电设施建设、管理与维护工作。
2 工程内容2.1 新建居民住宅小区负荷性质的确定负荷分级要求,对居民住宅电力负荷分为三级:一级负荷:十九层及以上的高层住宅的消防用电等。
二级负荷:十层至十八层的高层住宅的消防用电。
三级负荷:一级和二级以外的负荷。
2.2 新建居民住宅小区供电容量基本配置标准2.2.1 新建居民住宅小区供电容量计算原则(1)居民生活变压器容量(kV A)=∑配置系数×面积(m2);配置系数:居民生活0.038;(2)公建面积变压器容量(kV A)=∑配置系数×面积(m2);配置系数:商业、写字楼、门面房、酒店、商场、会馆等:0.127;办公、学校、物业等:0.075;地下室、消防等:0.012。
(3)配置系数是综合考虑了同时率、功率因数、设备负载率等因素影响后,得出的数值。

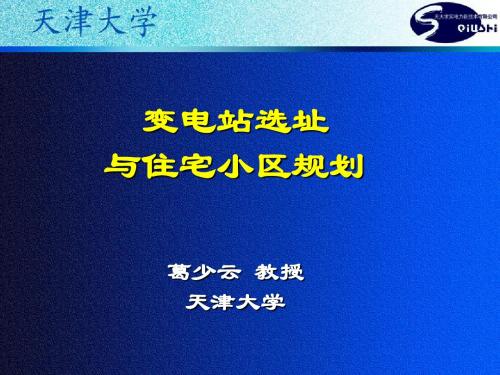

变电站选址与住宅小区规划主要内容一、变电站选址✓✓✓✓❑❑❑❑(1)高压变电站选址概述❑❑(2)高压变电站规划原则(3)变压器容载比的合理性1.15~1.20;1.25~1.35;居民用电商业用电一般动力大用户用户之间2 1.46 1.44——变压器之间 1.3 1.3 1.35 1.05变电所之间 1.1 1.1 1.1 1.14K2代表系统变压器的平均功率因数,可以选择0.85~0.9;K=2.457(K1=1.15、K4=1.25、K3=0.65、K2=0.9)K=2.0(K1=1.15、K4=1.25、K3=0.8、K2=0.9)❑❑❑❑❑中的1.8-2.1的数值有必要重新认识。
❑❑❑❑1.变电站综合投资等年值法3*50方案供电范围图新建变电站8座,新增变电站容量1704MV A3*50方案高压接线图新建110kV线路51.9km,10kV线路673.75km3*40方案供电范围图新建变电站12座,新增变电站容量1734MV A3*40方案高压接线图新建110kV线路92.33km,10kV线路580.3km2*50方案供电范围图新建变电站18座,新增变电站容量1954MV A2*50方案高压接线图新建110kV线路114.5km,10kV线路508.13km2*40方案供电范围图新建变电站22座,新增变电站容量1794MV A2*40方案高压接线图新建110kV线路149.8km,10kV线路365.1km变电站最终规模新建变电站容量(MVA)新建变电站投资(万元)变电站低压侧新建线路总长(km)变电站低压侧线路投资(万元)低压侧网损(kw)低压侧网损费用(万元)变电站进线新建线路总长(km)方案13*50MVA170451750673.7520212.55949.79809.251.9方案23*40MVA173466250580.3117409.35164.72702.492.33方案32*50MVA195482500508.1315243.94465.38607.3114.52方案42*40MVA179488500365.1109534190.14569.9149.83变电站进线投资(万元)高压侧网损(kw)高压侧网损费用(万元)新建变电站个数增容变电站个数110kV总容量(MVA)最小年费用指标minC(万元)最小年费用指标minC1(万元)方案1259506133.9834.287225018966.114720.2方案2461665701.4775.4127228024351.717506.7方案3572605333.1725.3186250027468.920551.9方案474915.55180.7704.6222234031809.121255.1二、住宅小区规划(一)民用住宅小区建筑布局的几种方式1.多层型民用住宅区2.高层型民用住宅区3.别墅区住宅群1.单位面积功率法、单位指标法(二)住宅小区负荷估算2.需要系数法某市几个住宅小区现状用电情况分析家用空调器家用电热水器其它高能耗家用电器预计新增家用电器家庭住址家庭人口住房面积(m×m)台数合计功率台数合计功率台数合计功率台数合计功率吉山191幢202室3 59 1 1.1 / / 2 1 1 1华丰26幢306室3 70 1 2.2 1 1.5 3 1.5 1 1翠苑25幢105室3 70 2 1.1 / / 3 1 1 1翠苑24幢404室3 70 1 1.1 1 1.54 1.5 1 1翠苑25幢306室3 70 2 2.2 / / 3 1 2 1翠苑24幢202室3 70 2 1.5 / / 2 1 1 1墙壕里24幢202室3 65 2 3.3 1 1.54 2 / /某市居民生活用电情况调查表小区名称最大负荷配变容量配变负载率居民户数户均最大负荷人口人均最大负荷(翠苑385)小区50.403150.16800.632500.20(凤凰374)小区63.303150.20800.792600.24(文苑423)小区111.503150.351500.744000.28(文苑248)小区81.603150.2680 1.022480.33(文苑249)小区57.003150.18800.712450.23(湖东82)小区132.005000.261600.836000.22(织里东安公变4#)147.005000.291600.926500.23小区(南浔泰安公变143.403150.46100 1.434500.32 80#)小区典型居民小区负荷实测表0.000.200.400.600.801.001.201357911131517192123时间负荷百分比居民生活典型日负荷曲线不同规模住宅小区近远期负荷估算2.需用系数的选取。
谈谈福建地区住宅楼(小区)变配电设计近几年来,随着房地产开发的发展,大面积住宅小区和别墅区的建设项目也多起来;同时,随着住宅管理社会化的发展,各地供电部门对住宅小区供电要求也有较大的变化,本文就福建地区住宅小区变、配电的设计谈谈自己的一些体会,供同行们参考。
一、住宅小区用电容量的计算住宅小区用电负荷的计算一般要考虑以下几个内容:住户用电、住宅公共用电(门厅、楼梯间、架空层照明,住宅楼电梯,生活水泵,地下车库用电以及住宅区配套居委会,老人活动室,物业管理等)、商业用电、总体用电、消防用电等。
(一)住户用电:住户用电负荷标准可参照国标《住宅设计规范》表6. 5. 1, 但福建地区应参照《福建省“住宅设计规范”电气专业实施细则》标准进行计算(见表1)表中的居住空间指的是卧室及起居室(厅)或餐厅等空间。
使用面积是指每套住户门内独自使用的面积,在计算住户用电总容量时宜采用需要系数法:即根据接在同一相电源上的户数参照上述《细则》推荐值(见表2)进行计算计算时应选择最不利的一相并采用插入法进行计算(二)住宅公共用电:住宅公共用电负荷应包括门厅、楼梯间、架空层等公共部分照明;供住宅楼使用的电梯;生活水泵以及供住宅楼使用的地下车库用电。
公共部分照明可根据照度要求采用单位面积安装功率法进行设计。
一般情况下可按照度30~75 Lx,即按4.0 w ~ 10w/m2(荧光灯)计算。
其计算总容量应按需要系数法计算,当照明面积小于500 m2时需要系数KX取1.0~0.9,面积在500~3000 m2时取0.9~0.7,面积大于3000 m2时取0.7~0.5。
供住宅楼使用的电梯有交流电梯和直流电梯两种,其单台电梯的设备容量应为电动机额定功率加上其他附属电器之和(例如轿厢照明、排气扇等),要特别提出的是直流电梯设备容量应按拖动直流发电机的交流电动机额定功率计算。
当向多台电梯供电时,其计算总容量应计入同时工作系数。
本文建议采纳《通用用电设备配电设计规范》中推荐的参数(见表3)计算。
姓 名 xxx 学 号 2010xxxx 院、系、部 电气工程系 班 号 方xxxx 完成时间2013年7月4日※※※※※※※※※ ※※ ※※ ※※ ※※※※※※※※※2010级供电技术课程设计第1章设计任务1.1设计内容1。
为住宅小区长期供电进行合理设计,同时为该住宅小区两栋楼房临时建筑施工选择变压器及其一次侧电气设备花园小区长期供电变电所设计.2。
设计两栋楼房的变电所,即选择变压器,确定主接线方案,绘出主接线图,选择变电所进出线和低压进线。
1。
2设计依据该住宅小区临时施工现场用电情况如下:混凝土搅拌机2台,每台10kw,380v卷扬机2台,每台28kw,380v塔式起重机2台,每台20kw,380v振捣器10台,每台1kw,380v施工照明,6000w,220v生活照明,9000w,220v动力设备平均功率因数0.75,需要系数0。
5,照明需要系数0。
9。
小区有两栋高层楼房1号楼24层分3个单元,2号楼18层,1个单元,各楼每个单元负一层均设有单元配电室,每个单元有15kw电梯两部,10kw风机和25kw高压水泵电动机2台,220kw 热力泵电动机2台;两栋楼各有30kw消防水泵电动机各两台;1号楼每个单元住户用电设备容量为192kw,2号楼住户用电设备容量为144kw。
1号楼地下车库照明用电设备容量为2kw,2号楼为1kw。
路灯照明设备容量2kw。
1。
3设计要求为两栋楼房临时建筑施工选配变压器,选择变压器一次侧电气设备;设计两栋楼房变电所,即选择变压器,确定主接线方案,绘出主结构图;选择变电所进线,低压进电线;画出二次回路接线图;第2章 负荷计算和无功功率补偿2。
1 负荷计算2。
1.1 单组用电设备计算负荷的计算公式1.有功计算负荷(单位为KW )30P =d K e P , d K 为系数2.无功计算负荷(单位为kvar)30Q = 30P tan ϕ3.视在计算负荷(单位为kvA )30S =ϕcos 30P 4。
某小区:高层33F两栋,两个单元,一梯四户;20F三栋,一个单元,一梯五户;多层5栋,两个单元,一梯两户;还有办公楼1栋18F1.6万平米,公寓两栋,17F,约1.7万平米/栋;请问:变配电室面积大约多大,需要几台多大变压器谢谢根据楼主提供的资料估算如下:住宅大约644户,其他建筑面积约3.3万平方米;住宅需要4台800kva变压器按每户6kw计其他需要4台800kva变压器按80w/m2变电所需要建在负荷中心的位置,很有可能是分散布置并非全都放在一起;估算暂且分为住宅区,公寓区和办公区考虑;住宅区4台变压器预计需要200平方米;公寓区约需100平方米;办公区约需100平方米;每台变压器可按10平方米计,配套高低压柜所占的面积,可以按每台柜子4个平方米计算;必须先做负荷计算,根据负荷性质考虑需要系数和同时系数,计算出总视在功率后,再根据建筑物分布位置确定变电所数量,变电所应设置在负荷中心;还需要考虑每台变压器的负荷率;因本人不了解楼主的总平面布置,只能按大区分配估算;对于房地产项目,变压器容量以不超过800kva为宜;仅供参考;规范规定变配电室不得位于厕所等长期积水房间的正上方或正下方或相邻,但现在的高层住宅,变配电室设在地下室,地上住宅一套面积不大,要想变配电室正好错开厕所,经常很难做到;那么能不能设置在地下室正上方为草坪或小区公共地面的区域如果不能,那这个位置基本选不了,请大家谈谈各自的看法及设计经验,另外关于柴发机房,各位的排烟井一般是升到建筑的最高处还是在一层就排到室外了呢进风井是和排风井同侧布置还是在柴发两侧两头布置呢从合理性讲排烟应高空排放,进排风应分开布置,但实际上我看到很多设计图都是放在一起并排布置的,也没有单独的排烟井,请大家谈谈看法,设置在地下室正上方为草坪或小区公共地面的区域这样不安全排烟井一般是升到建筑的最高处这样有利于控制废气及地面的空气质量进风井和排风井同侧布置有可能是从美观及施工的方便性考虑,建设单位可能在设计时要求设计单位根据各个方面着想而设计的,当然也有设计人员的风格问题存在吧,我认为分开设置在美观来说会差一点吧变配电室不能够放在厕所下方,是国家规范中的强制条文,主要出于电气安全考虑,没什么商量的余地;高层住宅的低下室通常只做派接,真正的供电电源多是在附近设置箱式变电站或合适的地方设置室外独立变电站;变配电室设在地下室上方或公共地面是可以的,只要方便进出线通道方便,另需注意变压器躁音对住宅的影响我不怎么认同一楼的看法问题1:高层住宅小配电室一般在一楼独立的位置就算在地下,现在一般有防空地下室问题十分好解决问题2:排烟井一般排到楼上才出烟,现代生活中高层住宅的目标是简约、大方,所以节约空间是最终目的,所以一般就一个井到,如果出现两个井也在楼梯间增加消防排风竖井各位老师,有个小项目,其中配电室有一台80kva的变压器,请问一下,配电室与办公楼的安全距离应该是多少项目实际情况是紧邻,不知符不符合要求该符合要求,配电室与办公楼之间没有距离要求;根据10kV及以下变电所设计规范第2.0.1条要求如下:第2.0.1条变电所位置的选择,应根据下列要求经技术、经济比较确定:一、接近负荷中心;二、进出线方便;三、接近电源侧;四、设备运输方便;五、不应设在有剧烈振动或高温的场所;六、不宜设在多尘或有腐蚀性气体的场所,当无法远离时,不应设在污染源盛行风向的下风侧;七、不应设在厕所、浴室或其他经常积水场所的正下方,且不宜与上述场所相贴邻;八、不应设在有爆炸危险环境的正上方或正下方,且不宜设在有火灾危险环境的正上方或正下方,当与有爆炸或火灾危险环境的建筑物毗连时,应符合现行国家标准爆炸和火灾危险环境电力装置设计规范的规定;九、不应设在地势低洼和可能积水的场所;可以紧邻,但必须符合建筑设计防火规范第5.4.1条的规定要求:燃煤、燃油或燃气锅炉、油浸电力变压器、充有可燃油的高压电容器和多油开关等用房宜独立建造;当确有困难时可贴邻民用建筑布置,但应采用防火墙隔开,且不应贴邻人员密集场所;配电室与办公楼没有规范对安全距离有要求,平时我们所说的距离是防火间距;配电室属于丙类火灾,办公楼属于民用建筑;具体防火间距要看建筑物的防火等级,可参考建筑设计防火规范的第5.2.1条、第5.2.2条及第3.4.1条的有关规定;装置的控制室、变配电室、化验室的布置应符合哪些防火规定答:1控制室、变配电室宜设在建筑物的底层,若生产需要或受其他条件限制时,可将控制室、变配电室布置在第二层或更高层;2在可能散发比空气重的可燃气体的装置内,控制室、变配电室、化验室的室内地面,应至少比室外地坪高0.6m;3控制室朝向具有火灾危险性的设备侧的外墙,应为无门窗、洞口的非燃烧材料实体墙;4控制室或化验室的室内,不得安装可燃气体、液化烃、可燃液体的在线分析一次仪表;当上述仪表安装在控制室、化验室的相邻房间时,中间隔墙应为防火墙;承重钢构架、支架、裙座、管架,覆盖耐火层有哪些要求答: 石油化工企业设计防火规范GB 50160对承重钢构架、支架、裙座、管架,覆盖耐火层要求、覆盖耐火层的部位、耐火极限要求如下:l下列承重钢构架、支架、裙座、管架,应覆盖耐火层:l单个容积等于或大于5m3的甲、乙A类液体设备的承重钢构架、支架、裙座;2介质温度等于或高于自燃点的单个容积等于或大于5m3的乙B、丙类液体设备承重钢构架、支架、裙座;3加热炉的钢支架;4在爆炸危险区范围内的主管廊的钢管架;5在爆炸危险区范围内的高径比等于或大于8,且总重量等于或大于25t的非可燃介质设备的承重钢构架、支架和裙座;2承重钢构架、支架、裙座、管架的下列部位,应覆盖耐火层:设备承重钢构架:单层构架的梁、柱;多层构架的楼板为透空的算子板时,地面以上10m范围的梁、柱;多层构架的楼板为封闭楼板时,该层楼板面以上的梁、柱;l设备承重钢支架或加热炉钢支架:全部梁、柱;2钢裙座外侧未保温部分及直径大于1.2m的裙座内侧;3钢管架:底层主管廊的梁、柱,且不宜低于4.5m;上部设有空气冷却器的管架,其全部梁柱及斜撑均应覆盖耐火层;3涂有耐火层的构件,其耐火极限不应低于1.5h;当耐火层选用防火涂料时,应采用厚型无机并能适用于烃类火灾的防火涂料;大型变配电室通风量到底应该如何确定我一般是按照10~15次/h来计算;可审图公司要求我按照设备发热量和允许最高温度进行精确计算;计算过程:设备发热量~=4%总功率=4%×1600=64kw,最高允许温度45oC,室外通风计算温度32oC,全室通风量14770CMPH;面积163m2,层高4.5m,折合换气次数20次/h;请有经验的同行指点:计算方法是否可行结果可信度如何多谢1.64KW×860大卡=55040大卡/时,这是铜损、铁损的热量总和;2.按20次/h计,3分钟换一次气,气流速度1.5M/s;3.变压器油最高允许温度变压器气流速度应该是多少;4.按1.5M/s对变压器表面来说应该是太低了;按变压器表面速度来计算,房间流速又太高了;5.所以是否考虑变压器加装油冷却器,室内按1.5M/s设计,当否应该知道变配电的发热的数据才行呀;而且工况温度要求多高,看你的意思光通风不行吧,得加空调变压器散热主要指变压器内部的能量损耗,由铜损电阻损耗和铁损铁磁损耗两部分组成,其中铜损是随负荷大小而变化,而铁损与负荷的大小无关,可以看成一定值;通常将额定负荷时的铜损定为短路损耗,额定电压下的铁损定为空载损耗;自冷、风冷和干式变压器的损耗,全部散发到周围空气中,而水冷变压器的损耗则大部份由水冷却系统带走,一小部份由于油温高于周围空气温度而将热量散入空气中;照明变多采用风冷或干式变压器;他的发热量数据已经提供了,那就是“设备发热量~=4%总功率=4%×1600=64kw”,这就是铜损与铁损之和,按1KW=860大卡的热功当量计,总热量为55040大卡/时,用空调显然不合算,应该将热量导出,如不能采用油冷却的办法,应采用<0.5M/s的换气量,进风口最好用塑料风管导向变压器底部周围,让所有进风全用与变压器的降温;0.5M/s,也就是20次/分换气,而不是20/h.20次/分换气 1200次/h 不会吧最新的暖通技术措施好像是5-8次/h;急:请教变配电室问题我现在有一个140多平方的变配电室,高压与低压放在一起放有两台800KVA变压器,请问,我应该给土建提什么条件呢如:门窗大小,室内外地坪高差......是否应该用特种门窗呢这个特种门窗平时倒底开汧呢平时做不做出口呢兄台,看看规范啊,规范里都有的~~~~~第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗,窗台距室外地坪不宜低于1.8m;低压配电室可设能开启的自然采光窗;配电室临街的一面不宜开窗;第6.2.2条变压器室、配电室、电容器室的门应向外开启;相邻配电室之间有门时,此门应能双向开启;第6.2.3条配电所各房间经常开启的门、窗,不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所;第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施;第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白;地楼面宜采用高标号水泥抹面压光;配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白;第6.2.6条长度大于7m的配电室应设两个出口,并宜布置在配电室的两端;长度大于60m时,宜增加一个出口;当变电所采用双层布置时,位于楼上的配电室应至少设一个通向室外的平台或通道的出口;第6.2.7条配电所,变电所的电缆夹层、电缆沟和电缆室,应采取防水、排水措施;不同规范中有不同论述,但都差不多~3~110KV高压配电装置设计规范GB50060-92中是这样的:第6.0.1条配电装置室的建筑,应符合下列要求:一、长度大于7m的配电装置室,应有两个出口,并宜布置在配电装置室的两端;长度大于60m时,宜增添一个出口;当配电装置室有楼层时,一个出口可设在通往屋外楼梯的平台处;二、装配式配电装置的母线分段处,宜设置有门洞的隔墙;三、充油电气设备间的门若开向不属配电装置范围的建筑物内时,其门应为非燃烧体或难燃烧体的实体门;四、配电装置室应设防火门,并应向外开启,防火门应装弹簧锁,严禁用门闩;相邻配电装置室之间如有门时,应能双向开启;五、配电装置室可开窗,但应采取防止雨、雪、小动物、风沙及污秽尘埃进入的措施;配电装置室临街的一面不宜装设窗户;六、配电装置室的耐火等级,不应低于二级;配电装置室的顶棚和内墙面应作处理;地楼面宜采用高标号水泥抹面并压光,GIS配电装置室亦可采用水磨石地面;七、配电装置室有楼层时,其楼层应设防水措施;八、配电装置室可按事故排烟要求,装设事故通风装置;GIS配电装置室应设通风、排风装置;九、配电装置室内通道应保证畅通无阻,不得设立门槛,并不应有与配电装置无关的管道通过;我看你要做的门要大,以便变压器好进出;门作成25002700的可以;门的下部要有通风,可以装700500的百叶窗,百叶窗上加铁丝网;窗上也要加铁丝网;这是要求;窗的高度和通风都可以;电缆沟和预留洞要提出来;进户几路电缆,出户多少路,再多留几路,以防后用;变电所用量在500kVA以上都要有人值班.最好要有水;好打扫卫生和值班人员用;呵,我也来说说我做变电所时所提条件:变电所每个房间的长宽高,门的大小和位置,变压器门的大小高度这个得特别提清楚,否则变压器放不进去可就麻烦了,以及形式配电室内电缆沟的长宽深,沟内电缆支架的规格,长度,共有多少个,支架之间的相对距离,配电柜底下电缆沟的做法等;墙上预留洞或者预埋件;变压器的重量,如果是油式的还得作排油池;建筑物的耐火等级;如果变电所是在爆炸危险环境之中,还要提出变电所的室内地平标高,防爆要求等;至于窗户的大小,我们都是土建给做了25002700的门太大了,800KVA的干式变压器1.8mX2.2m的就可以了;门的式样外面有厂家专门生产,不用你操心;变电所的值班人员是不允许住在变电所里面的,只能另外设置值班室;变电所内不能有水管通过;。
小区住宅供电系统设计随着社会的进步和科技的发展,电力已成为现代生活中不可或缺的一部分。
在小区住宅中,供电系统是确保电力供应稳定、安全和可靠的关键。
因此,对小区住宅供电系统进行合理设计至关重要。
本文将探讨小区住宅供电系统设计的相关问题。
在进行小区住宅供电系统设计时,首先要确定负荷等级与容量。
负荷等级通常分为三级,根据不同等级的要求,需配置相应的应急电源和备用电源。
容量方面,需根据小区的总体规划、住宅面积、入住人口等因素进行估算。
一般来说,小区住宅的用电容量可参考建筑用电负荷标准进行计算。
供电电源一般来自城市电网,包括市电和备用电源。
市电是主要的供电电源,备用电源在市电无法供电时自动切换使用。
供电线路应按照国家相关标准进行设计和施工,确保供电安全与稳定。
同时,应根据小区的具体情况,合理选择供电线路的路径和敷设方式。
配电系统是小区住宅供电系统的核心部分,包括变压器、配电柜、电缆等设备。
变压器负责将高压电转换为低压电,配电柜对电力进行分配和控制,电缆则负责传输电力。
在设计配电系统时,需考虑变压器的容量、台数、放置位置等因素,确保电力分配的合理性和安全性。
雷电是一种常见的自然现象,对供电系统可能造成严重危害。
因此,在小区住宅供电系统设计中,应采取有效的防雷措施,如安装避雷针、避雷带等。
同时,为了保障人身安全,供电系统应有良好的接地装置,确保漏电时电流能迅速导入大地。
在满足基本功能的同时,小区住宅供电系统也应注重节能与环保。
例如,选用高效节能的电气设备、合理设计电缆路径以降低线损等措施可以达到节能效果。
使用低噪音、低辐射的环保型设备也是未来供电系统发展的趋势。
随着科技的进步,智能化管理已成为小区住宅供电系统的必然趋势。
通过引入智能化的电力监控系统和管理平台,可以实现电力供应的实时监控、故障预警、远程控制等功能。
这不仅可以提高供电系统的运行效率和管理水平,还能为住户提供更加便捷、舒适的居住环境。
小区住宅供电系统设计是一项综合性强的工程,需要考虑诸多因素。
